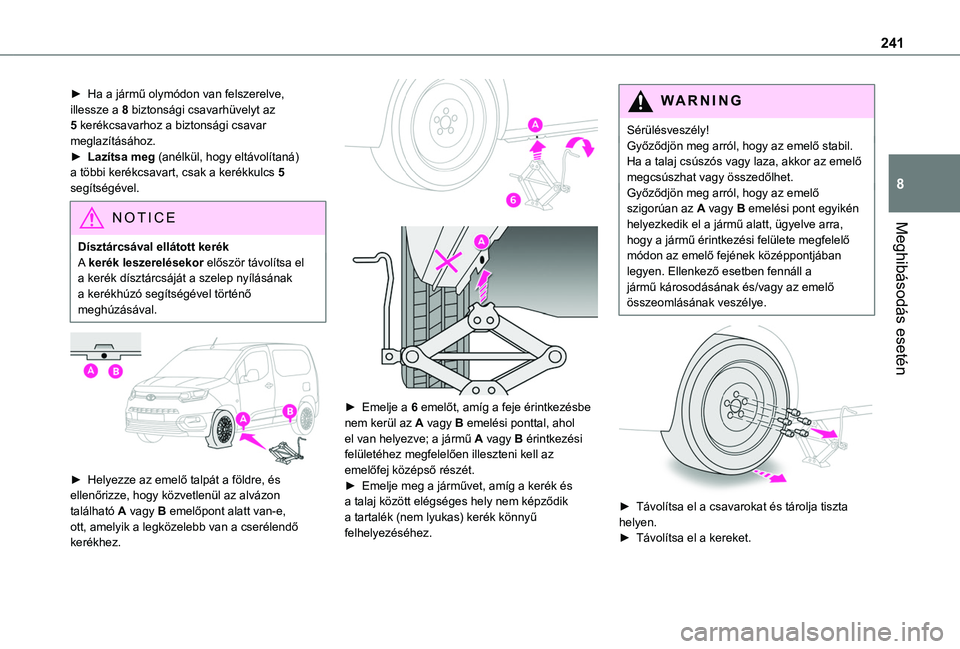

Meghibásodás esetén
8
► Ha a jármű olymódon van felszerelve, illessze a 8 biztonsági csavarhüvelyt az 5 kerékcsavarhoz a biztonsági csavar meglazításához.► Lazítsa meg (anélkül, hogy eltávolítaná) a többi kerékcsavart, csak a kerékkulcs 5 segítségével.
NOTIC E
Dísztárcsával ellátott kerékA kerék leszerelésekor először távolítsa el a kerék dísztárcsáját a szelep nyílásának a kerékhúzó segítségével történő meghúzásával.


► Helyezze az emelő talpát a földre, és ellenőrizze, hogy közvetlenül az alvázon található A vagy B emelőpont alatt van-e, ott, amelyik a legközelebb van a cserélendő kerékhez.


► Emelje a 6 emelőt, amíg a feje érintkezésbe nem kerül az A vagy B emelési ponttal, ahol el van helyezve; a jármű A vagy B érintkezési felületéhez megfelelően illeszteni kell az emelőfej középső részét.► Emelje meg a járművet, amíg a kerék és a talaj között elégséges hely nem képződik a tartalék (nem lyukas) kerék könnyű felhelyezéséhez.
WARNI NG
Sérülésveszély!Győződjön meg arról, hogy az emelő stabil. Ha a talaj csúszós vagy laza, akkor az emelő megcsúszhat vagy összedőlhet.Győződjön meg arról, hogy az emelő szigorúan az A vagy B emelési pont egyikén helyezkedik el a jármű alatt, ügyelve arra, hogy a jármű érintkezési felülete megfelelő módon az emelő fejének középpontjában legyen. Ellenkező esetben fennáll a jármű károsodásának és/vagy az emelő összeomlásának veszélye.


► Távolítsa el a csavarokat és tárolja tiszta helyen.► Távolítsa el a kereket.

242

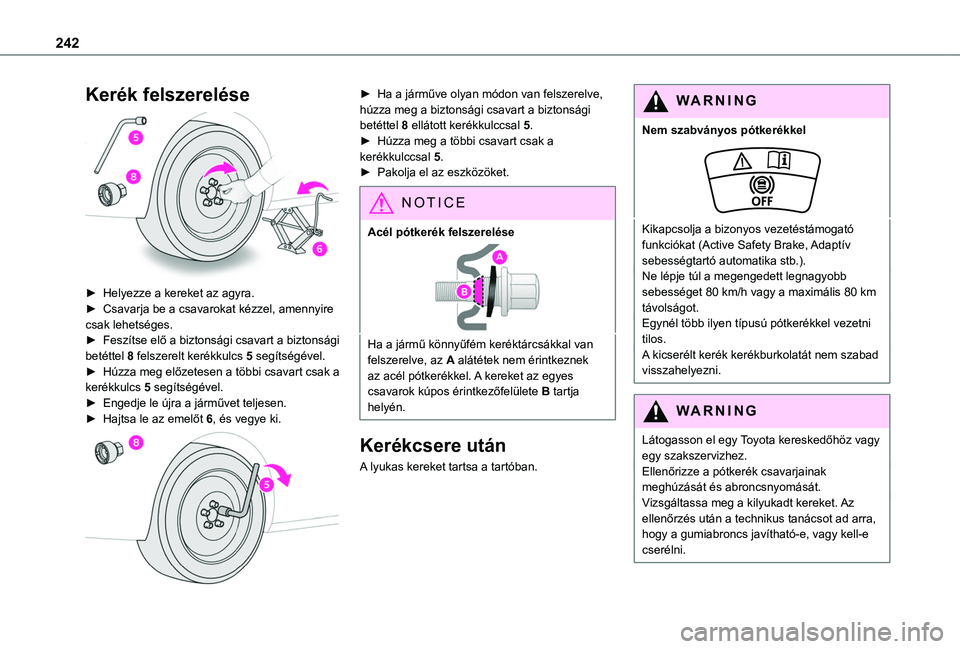

Kerék felszerelése

► Helyezze a kereket az agyra.► Csavarja be a csavarokat kézzel, amennyire csak lehetséges.► Feszítse elő a biztonsági csavart a biztonsági betéttel 8 felszerelt kerékkulcs 5 segítségével.► Húzza meg előzetesen a többi csavart csak a kerékkulcs 5 segítségével.► Engedje le újra a járművet teljesen.► Hajtsa le az emelőt 6, és vegye ki.

► Ha a járműve olyan módon van felszerelve, húzza meg a biztonsági csavart a biztonsági betéttel 8 ellátott kerékkulccsal 5.► Húzza meg a többi csavart csak a kerékkulccsal 5.► Pakolja el az eszközöket.
NOTIC E
Acél pótkerék felszerelése
Ha a jármű könnyűfém keréktárcsákkal van felszerelve, az A alátétek nem érintkeznek az acél pótkerékkel. A kereket az egyes csavarok kúpos érintkezőfelülete B tartja helyén.
Kerékcsere után
A lyukas kereket tartsa a tartóban.
WARNI NG
Nem szabványos pótkerékkel
Kikapcsolja a bizonyos vezetéstámogató funkciókat (Active Safety Brake, Adaptív sebességtartó automatika stb.).Ne lépje túl a megengedett legnagyobb sebességet 80 km/h vagy a maximális 80 km távolságot.Egynél több ilyen típusú pótkerékkel vezetni tilos.A kicserélt kerék kerékburkolatát nem szabad visszahelyezni.
WARNI NG
Látogasson el egy Toyota kereskedőhöz vagy egy szakszervizhez.Ellenőrizze a pótkerék csavarjainak meghúzását és abroncsnyomását.Vizsgáltassa meg a kilyukadt kereket. Az ellenőrzés után a technikus tanácsot ad arra, hogy a gumiabroncs javítható-e, vagy kell-e cserélni.

243
Meghibásodás esetén
8
NOTIC E
Dísztárcsával ellátott kerékA kerék felszerelésekor szerelje fel újra a kerék dísztárcsáját, kezdve úgy, hogy a kivágást a szelephez igazítja, majd a dísztárcsa peremét körben a tenyerével a helyére nyomja.
NOTIC E
A gumiabroncsok nyomása ezen a címkén van jelölve.Az azonosító jelölésekkel, különösen ezzel a címkével kapcsolatos további információkért lásd a megfelelő részt.

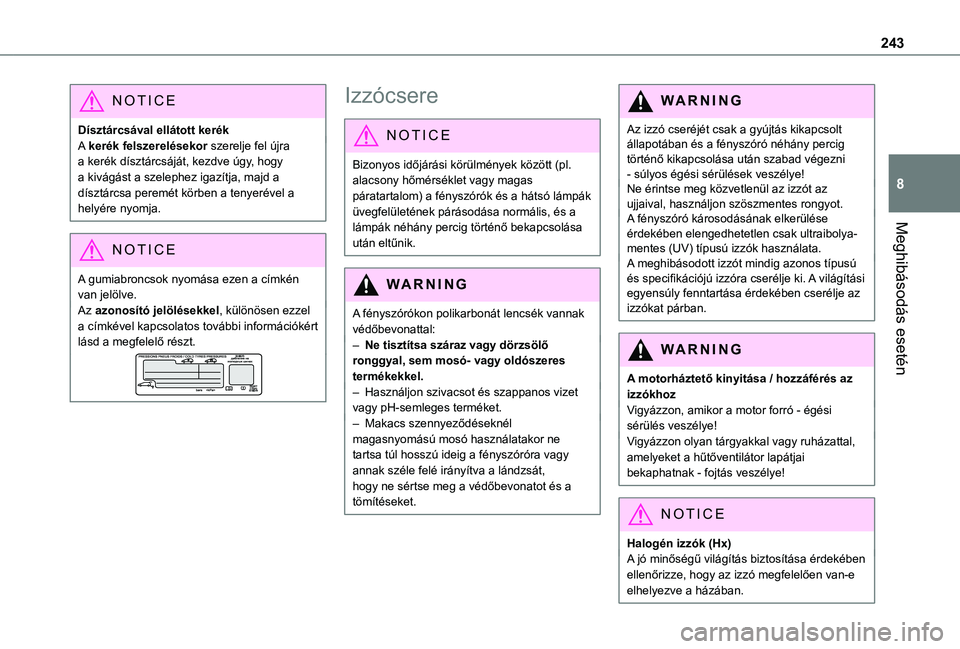

Izzócsere
NOTIC E
Bizonyos időjárási körülmények között (pl. alacsony hőmérséklet vagy magas páratartalom) a fényszórók és a hátsó lámpák üvegfelületének párásodása normális, és a lámpák néhány percig történő bekapcsolása után eltűnik.
WARNI NG
A fényszórókon polikarbonát lencsék vannak védőbevonattal:– Ne tisztítsa száraz vagy dörzsölő ronggyal, sem mosó- vagy oldószeres termékekkel.– Használjon szivacsot és szappanos vizet vagy pH-semleges terméket.– Makacs szennyeződéseknél magasnyomású mosó használatakor ne
tartsa túl hosszú ideig a fényszóróra vagy annak széle felé irányítva a lándzsát, hogy ne sértse meg a védőbevonatot és a tömítéseket.
WARNI NG
Az izzó cseréjét csak a gyújtás kikapcsolt állapotában és a fényszóró néhány percig történő kikapcsolása után szabad végezni - súlyos égési sérülések veszélye!Ne érintse meg közvetlenül az izzót az ujjaival, használjon szöszmentes rongyot.A fényszóró károsodásának elkerülése érdekében elengedhetetlen csak ultraibolya-mentes (UV) típusú izzók használata.A meghibásodott izzót mindig azonos típusú és specifikációjú izzóra cserélje ki. A világítási egyensúly fenntartása érdekében cserélje az izzókat párban.
WARNI NG
A motorháztető kinyitása / hozzáférés az izzókhozVigyázzon, amikor a motor forró - égési sérülés veszélye!Vigyázzon olyan tárgyakkal vagy ruházattal,
amelyeket a hűtőventilátor lapátjai bekaphatnak - fojtás veszélye!
NOTIC E
Halogén izzók (Hx)A jó minőségű világítás biztosítása érdekében ellenőrizze, hogy az izzó megfelelően van-e elhelyezve a házában.

244
WARNI NG
Izzócsere utánA visszahelyezéshez fordítsa meg a szerelési műveleteket.Nagyon óvatosan zárja le a védőburkolatot a lámpák záródásának garantálása érdekében.

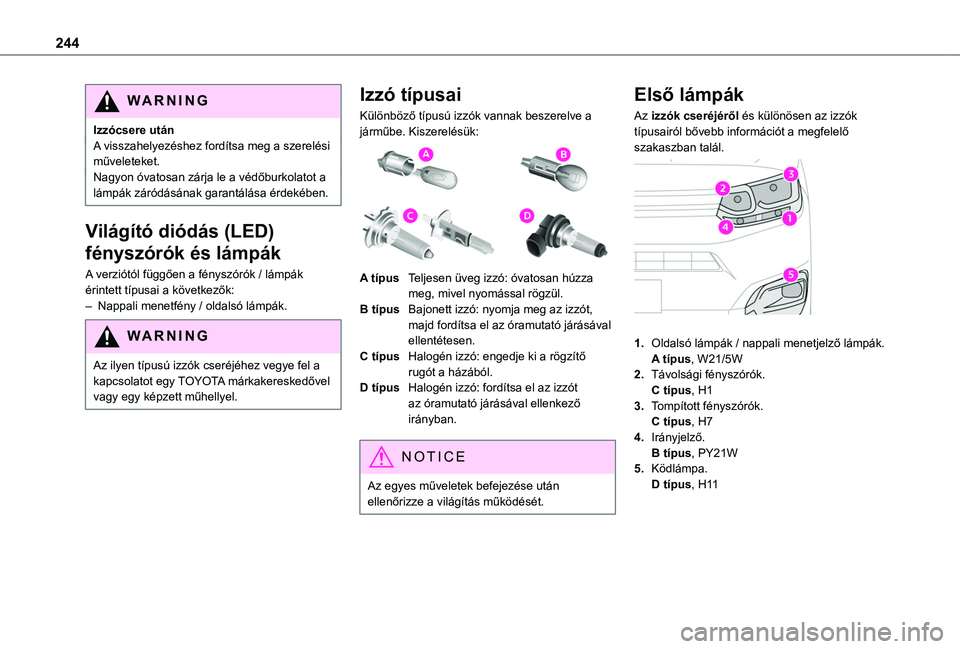

Világító diódás (LED)
fényszórók és lámpák
A verziótól függően a fényszórók / lámpák érintett típusai a következők:– Nappali menetfény / oldalsó lámpák.
WARNI NG
Az ilyen típusú izzók cseréjéhez vegye fel a kapcsolatot egy TOYOTA márkakereskedővel vagy egy képzett műhellyel.
Izzó típusai
Különböző típusú izzók vannak beszerelve a járműbe. Kiszerelésük:

A típusTeljesen üveg izzó: óvatosan húzza meg, mivel nyomással rögzül.
B típusBajonett izzó: nyomja meg az izzót, majd fordítsa el az óramutató járásával ellentétesen.
C típusHalogén izzó: engedje ki a rögzítő rugót a házából.
D típusHalogén izzó: fordítsa el az izzót az óramutató járásával ellenkező irányban.
NOTIC E
Az egyes műveletek befejezése után ellenőrizze a világítás működését.
Első lámpák
Az izzók cseréjéről és különösen az izzók típusairól bővebb információt a megfelelő szakaszban talál.

1.Oldalsó lámpák / nappali menetjelző lámpák.A típus, W21/5W
2.Távolsági fényszórók.C típus, H1
3.Tompított fényszórók.C típus, H7
4.Irányjelző.B típus, PY21W
5.Ködlámpa.D típus, H11

245
Meghibásodás esetén
8

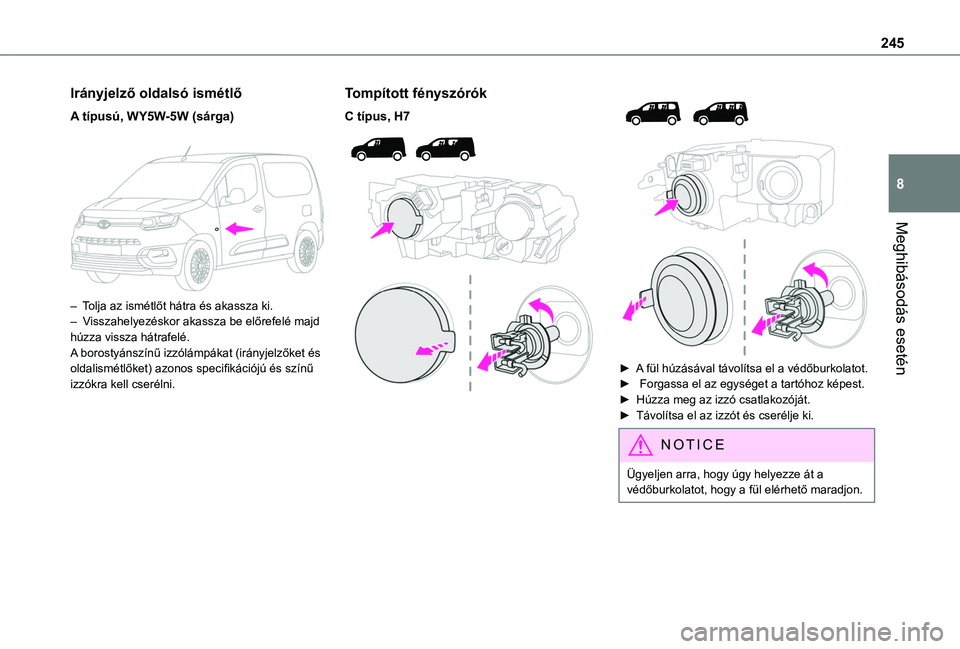

Irányjelző oldalsó ismétlő
A típusú, WY5W-5W (sárga)

– Tolja az ismétlőt hátra és akassza ki.– Visszahelyezéskor akassza be előrefelé majd húzza vissza hátrafelé.A borostyánszínű izzólámpákat (irányjelzőket és oldalismétlőket) azonos specifikációjú és színű izzókra kell cserélni.
Tompított fényszórók
C típus, H7





► A fül húzásával távolítsa el a védőburkolatot. ► Forgassa el az egységet a tartóhoz képest.► Húzza meg az izzó csatlakozóját.► Távolítsa el az izzót és cserélje ki.
NOTIC E
Ügyeljen arra, hogy úgy helyezze át a védőburkolatot, hogy a fül elérhető maradjon.

246

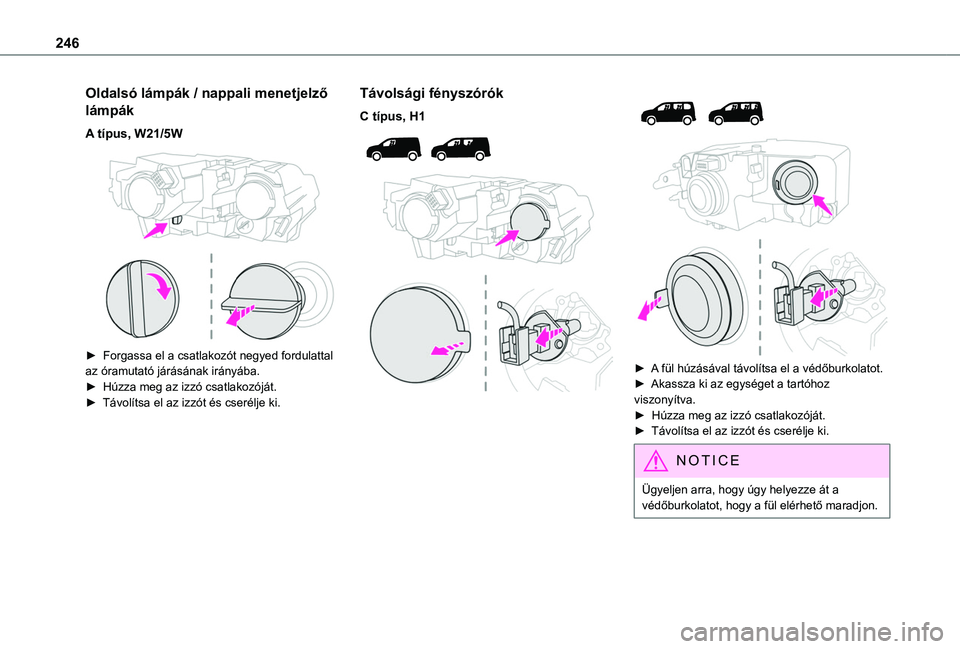

Oldalsó lámpák / nappali menetjelző
lámpák
A típus, W21/5W

► Forgassa el a csatlakozót negyed fordulattal az óramutató járásának irányába.► Húzza meg az izzó csatlakozóját.► Távolítsa el az izzót és cserélje ki.
Távolsági fényszórók
C típus, H1





► A fül húzásával távolítsa el a védőburkolatot.► Akassza ki az egységet a tartóhoz viszonyítva.► Húzza meg az izzó csatlakozóját.► Távolítsa el az izzót és cserélje ki.
NOTIC E
Ügyeljen arra, hogy úgy helyezze át a védőburkolatot, hogy a fül elérhető maradjon.

247
Meghibásodás esetén
8

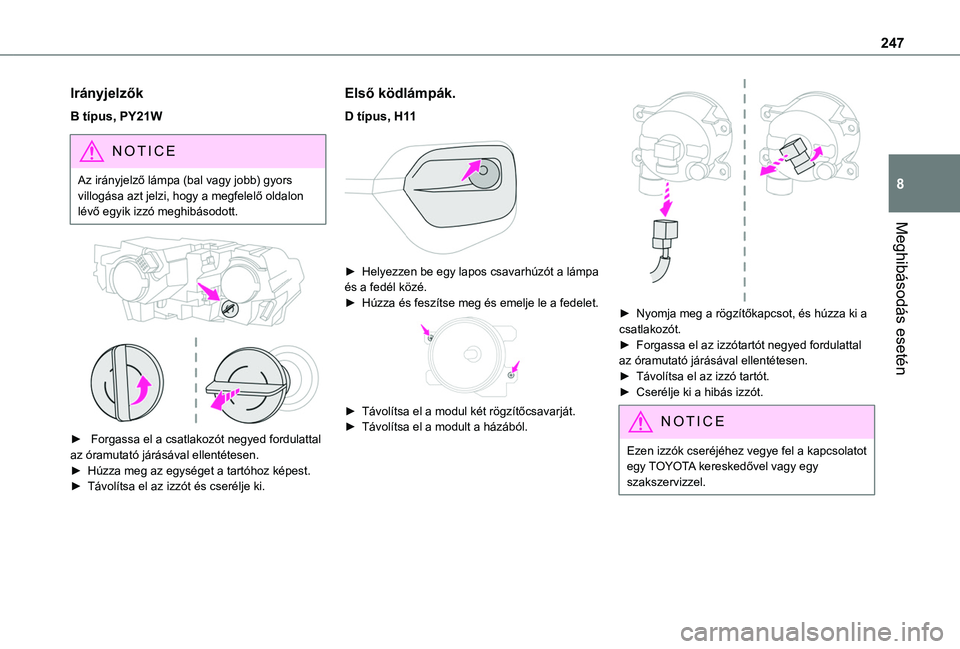

Irányjelzők
B típus, PY21W
NOTIC E
Az irányjelző lámpa (bal vagy jobb) gyors villogása azt jelzi, hogy a megfelelő oldalon lévő egyik izzó meghibásodott.


► Forgassa el a csatlakozót negyed fordulattal az óramutató járásával ellentétesen.► Húzza meg az egységet a tartóhoz képest.
► Távolítsa el az izzót és cserélje ki.
Első ködlámpák.
D típus, H11

► Helyezzen be egy lapos csavarhúzót a lámpa és a fedél közé.► Húzza és feszítse meg és emelje le a fedelet.

► Távolítsa el a modul két rögzítőcsavarját.► Távolítsa el a modult a házából.

► Nyomja meg a rögzítőkapcsot, és húzza ki a csatlakozót.► Forgassa el az izzótartót negyed fordulattal az óramutató járásával ellentétesen.► Távolítsa el az izzó tartót.► Cserélje ki a hibás izzót.
NOTIC E
Ezen izzók cseréjéhez vegye fel a kapcsolatot egy TOYOTA kereskedővel vagy egy szakszervizzel.

248

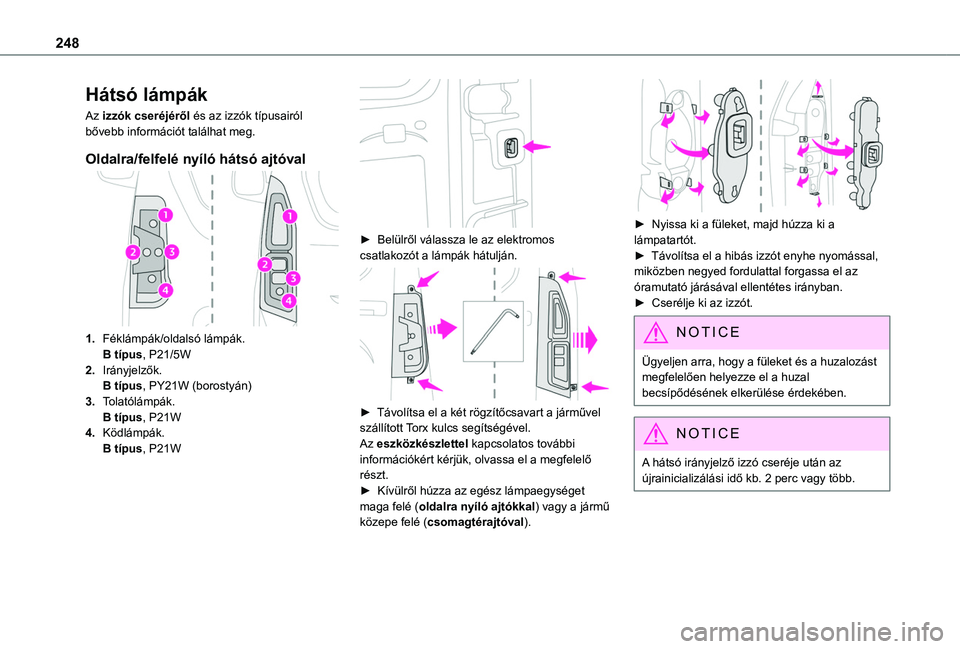

Hátsó lámpák
Az izzók cseréjéről és az izzók típusairól bővebb információt találhat meg.
Oldalra/felfelé nyíló hátsó ajtóval
1.Féklámpák/oldalsó lámpák.B típus, P21/5W
2.Irányjelzők.B típus, PY21W (borostyán)
3.Tolatólámpák.B típus, P21W
4.Ködlámpák.B típus, P21W

► Belülről válassza le az elektromos csatlakozót a lámpák hátulján.

► Távolítsa el a két rögzítőcsavart a járművel szállított Torx kulcs segítségével.Az eszközkészlettel kapcsolatos további információkért kérjük, olvassa el a megfelelő részt.► Kívülről húzza az egész lámpaegységet maga felé (oldalra nyíló ajtókkal) vagy a jármű közepe felé (csomagtérajtóval).

► Nyissa ki a füleket, majd húzza ki a lámpatartót.► Távolítsa el a hibás izzót enyhe nyomással, miközben negyed fordulattal forgassa el az óramutató járásával ellentétes irányban.► Cserélje ki az izzót.
NOTIC E
Ügyeljen arra, hogy a füleket és a huzalozást megfelelően helyezze el a huzal becsípődésének elkerülése érdekében.
NOTIC E
A hátsó irányjelző izzó cseréje után az újrainicializálási idő kb. 2 perc vagy több.

249
Meghibásodás esetén
8

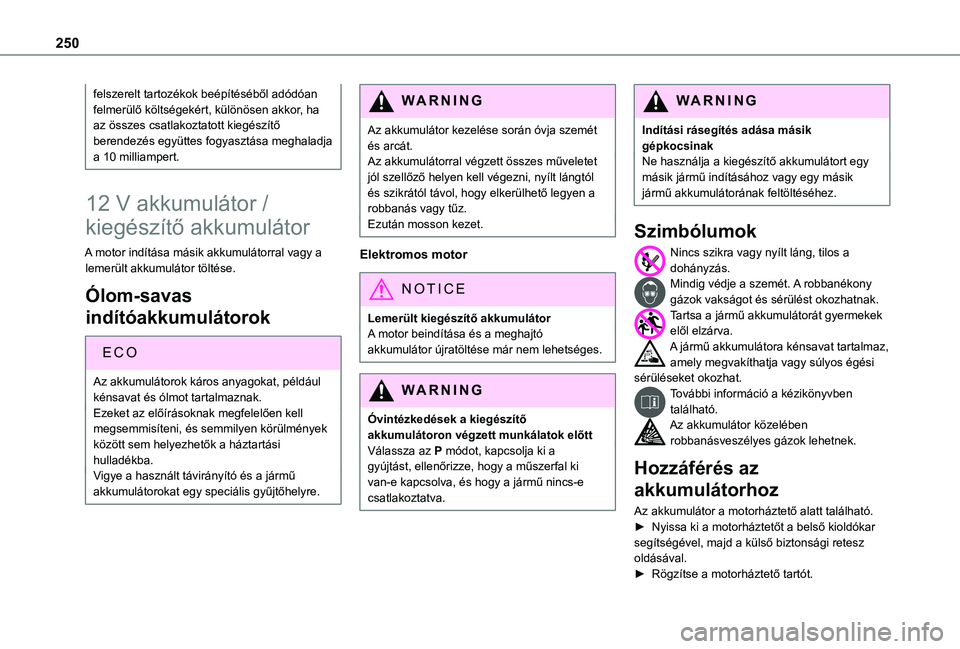

Rendszámtábla lámpák
A típusú, W5W - 5W
Oldalra nyíló hátsó ajtóval


► Akassza le a belső burkolatot.► A fület félrehúzva válassza le a csatlakozót.► Forgassa el az izzótartót negyed fordulattal az óramutató járásával ellentétesen.► Cserélje ki az izzót.► Helyezze vissza az izzótartót a helyére, és csatlakoztassa újra a csatlakozót.► Helyezze vissza a burkolatot a helyére.
Felfelé nyíló hátsó ajtóval


► Távolítsa el a műanyag lencsét egy csavarhúzóval.► Cserélje ki az izzót.► Helyezze vissza a műanyag lencsét és nyomja meg.
Harmadik féklámpa
A típus, W16W - 16W

– Csavarja le a két anyát.– Nyomja meg a rudakat.– Ha szükséges, húzza le a csatlakozót a lámpa eltávolításához.– Cserélje ki az izzót.
Biztosítékok
WARNI NG
Biztosíték cseréjeMinden munkálatot kizárólag bármely márkakereskedőnek vagy hivatalos szerviznek, vagy bármilyen megbízható szerviznek kell elvégezni.A biztosíték harmadik fél általi cseréje a jármű
súlyos meghibásodását okozhatja.
NOTIC E
Elektromos kiegészítők felszereléseA jármű elektromos rendszerét úgy tervezzék, egy szabványos vagy opcionális berendezésekkel működjön.Mielőtt más elektromos berendezést vagy tartozékot beszerelne a gépkocsiba, vegye fel a kapcsolatot bármely Toyota márkakereskedővel vagy hivatalos Toyota szervizzel, vagy bármely megbízható szervizzel.
WARNI NG
A TOYOTA nem vállal felelősséget a jármű
javításáért vagy a kiegészítő tartozékok beszereléséből adódó, vagy a TOYOTA által nem ajánlott és nem az utasításai szerint

250
felszerelt tartozékok beépítéséből adódóan felmerülő költségekért, különösen akkor, ha az összes csatlakoztatott kiegészítő berendezés együttes fogyasztása meghaladja a 10 milliampert.

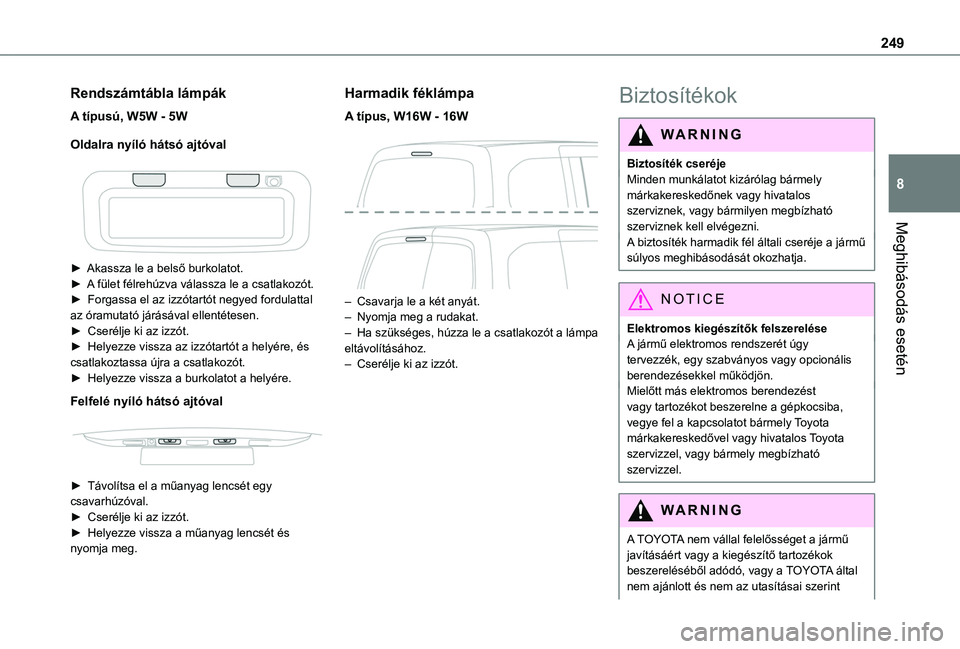

12 V akkumulátor /
kiegészítő akkumulátor
A motor indítása másik akkumulátorral vagy a lemerült akkumulátor töltése.
Ólom-savas
indítóakkumulátorok
ECO
Az akkumulátorok káros anyagokat, például kénsavat és ólmot tartalmaznak.Ezeket az előírásoknak megfelelően kell megsemmisíteni, és semmilyen körülmények között sem helyezhetők a háztartási hulladékba.Vigye a használt távirányító és a jármű akkumulátorokat egy speciális gyűjtőhelyre.
WARNI NG
Az akkumulátor kezelése során óvja szemét és arcát.Az akkumulátorral végzett összes műveletet jól szellőző helyen kell végezni, nyílt lángtól és szikrától távol, hogy elkerülhető legyen a robbanás vagy tűz.Ezután mosson kezet.
Elektromos motor
NOTIC E
Lemerült kiegészítő akkumulátorA motor beindítása és a meghajtó akkumulátor újratöltése már nem lehetséges.
WARNI NG
Óvintézkedések a kiegészítő akkumulátoron végzett munkálatok előttVálassza az P módot, kapcsolja ki a gyújtást, ellenőrizze, hogy a műszerfal ki van-e kapcsolva, és hogy a jármű nincs-e csatlakoztatva.
WARNI NG
Indítási rásegítés adása másik gépkocsinakNe használja a kiegészítő akkumulátort egy másik jármű indításához vagy egy másik jármű akkumulátorának feltöltéséhez.
Szimbólumok
Nincs szikra vagy nyílt láng, tilos a dohányzás. Mindig védje a szemét. A robbanékony gázok vakságot és sérülést okozhatnak.Tartsa a jármű akkumulátorát gyermekek elől elzárva.A jármű akkumulátora kénsavat tartalmaz, amely megvakíthatja vagy súlyos égési sérüléseket okozhat.További információ a kézikönyvben található.Az akkumulátor közelében robbanásveszélyes gázok lehetnek.
Hozzáférés az
akkumulátorhoz
Az akkumulátor a motorháztető alatt található.► Nyissa ki a motorháztetőt a belső kioldókar segítségével, majd a külső biztonsági retesz oldásával.► Rögzítse a motorháztető tartót.
