’08 Rav4_D (L/O 0708)
135
D

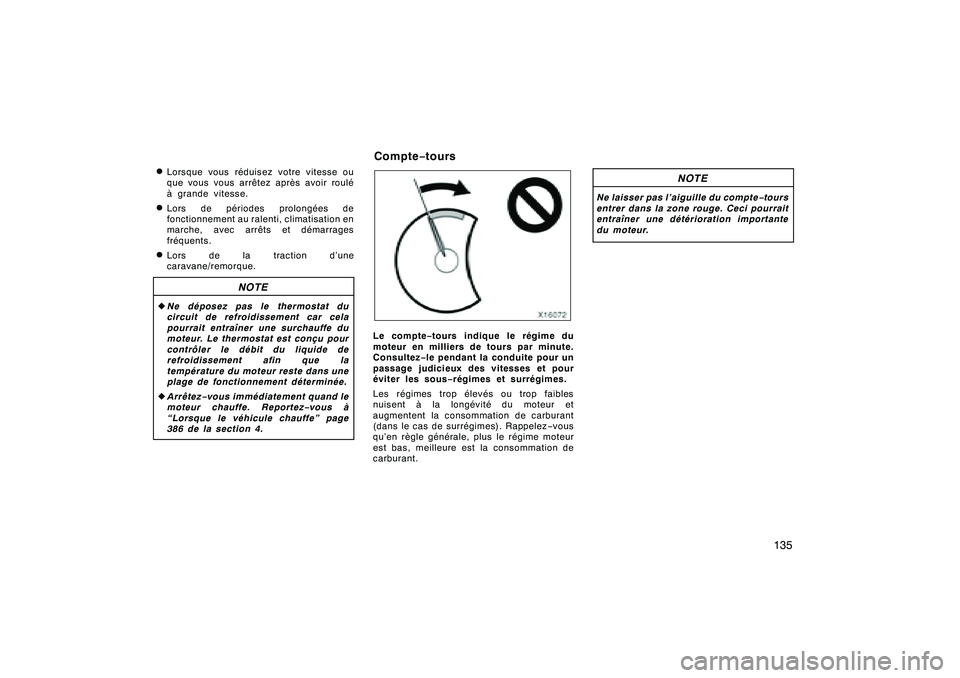

Lorsque vous réduisez votre vitesse ou
que vous vous arrêtez après avoir roulé
à grande vitesse.DLors de périodes prolongées de
fonctionnement au ralenti, climatisation en
marche, avec arrêts et démarrages
fréquents.DLors de la traction d’une
caravane/remorque.
NOTE
z
Ne déposez pas le thermostat du
circuit de refroidissement car cela
pourrait entraîner une surchauffe du
moteur. Le thermostat est conçu pour
contrôler le débit du liquide de
refroidissement afin que la
température du moteur reste dans une
plage de fonctionnement déterminée.
z Arrêtez −vous immédiatement quand le
moteur chauffe. Reportez −vous à
“Lorsque le véhicule chauffe” page
386 de la section 4.
Le compte −tours indique le régime du
moteur en milliers de tours par minute.
Consultez −le pendant la conduite pour un
passage judicieux des vitesses et pour
éviter les sous −régimes et surrégimes.
Les régimes trop élevés ou trop faibles
nuisent à la longévité du moteur et
augmentent la consommation de carburant
(dans le cas de surrégimes). Rappelez −vous
qu’en règle générale, plus le régime moteur
est bas, meilleure est la consommation de
carburant.
NOTE
Ne laisser pas l’aiguille du compte −tours
entrer dans la zone rouge. Ceci pourrait
entraîner une détérioration importante
du moteur.
Finish
Compte −tours

’08 Rav4_D (L/O 0708)

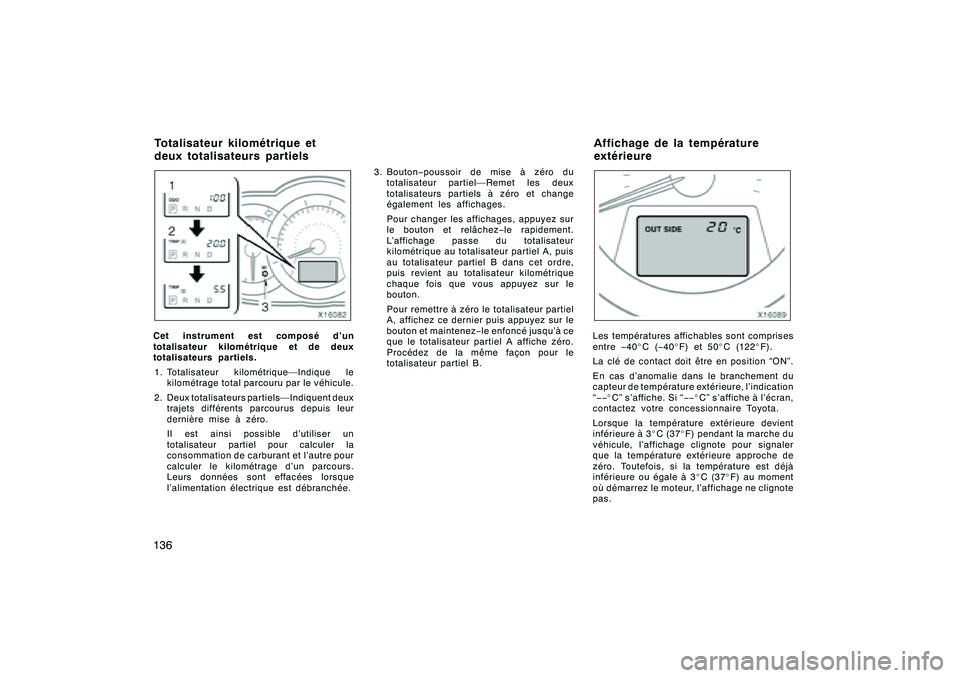

136Cet instrument est composé d’un
totalisateur kilométrique et de deux
totalisateurs partiels.1. Totalisateur kilométrique—Indique le kilométrage total parcouru par le véhicule.
2. Deux totalisateurs partiels—Indiquent deux trajets différents parcourus depuis leur
dernière mise à zéro.
Il est ainsi possible d’utiliser un
totalisateur partiel pour calculer la
consommation de carburant et l’autre pour
calculer le kilométrage d’un parcours.
Leurs données sont effacées lorsque
l’alimentation électrique est débranchée. 3. Bouton−
poussoir de mise à zéro du
totalisateur partiel—Remet les deux
totalisateurs partiels à zéro et change
également les affichages.
Pour changer les affichages, appuyez sur
le bouton et relâchez −le rapidement.
L’affichage passe du totalisateur
kilométrique au totalisateur partiel A, puis
au totalisateur partiel B dans cet ordre,
puis revient au totalisateur kilométrique
chaque fois que vous appuyez sur le
bouton.
Pour remettre à zéro le totalisateur partiel
A, affichez ce dernier puis appuyez sur le
bouton et maintenez −le enfoncé jusqu’à ce
que le totalisateur partiel A affiche zéro.
Procédez de la même façon pour le
totalisateur partiel B.
Les températures affichables sont comprises
entre −40 _C( −40 _F) et 50 _C (122 _F).
La clé de contact doit être en position “ON”.
En cas d’anomalie dans le branchement du
capteur de température extérieure, l’indication
“ −− _C” s’affiche. Si “−− _C” s’affiche à l’écran,
contactez votre concessionnaire Toyota.
Lorsque la température extérieure devient
inférieure à 3 _C(37 _F) pendant la marche du
véhicule, l’affichage clignote pour signaler
que la température extérieure approche de
zéro. Toutefois, si la température est déjà
inférieure ou égale à 3 _C(37 _F) au moment
où démarrez le moteur, l’affichage ne clignote
pas.
Finish
Totalisateur kilométrique et
deux totalisateurs partiels Affichagedelatempérature
extérieure

’08 Rav4_D (L/O 0708)
137

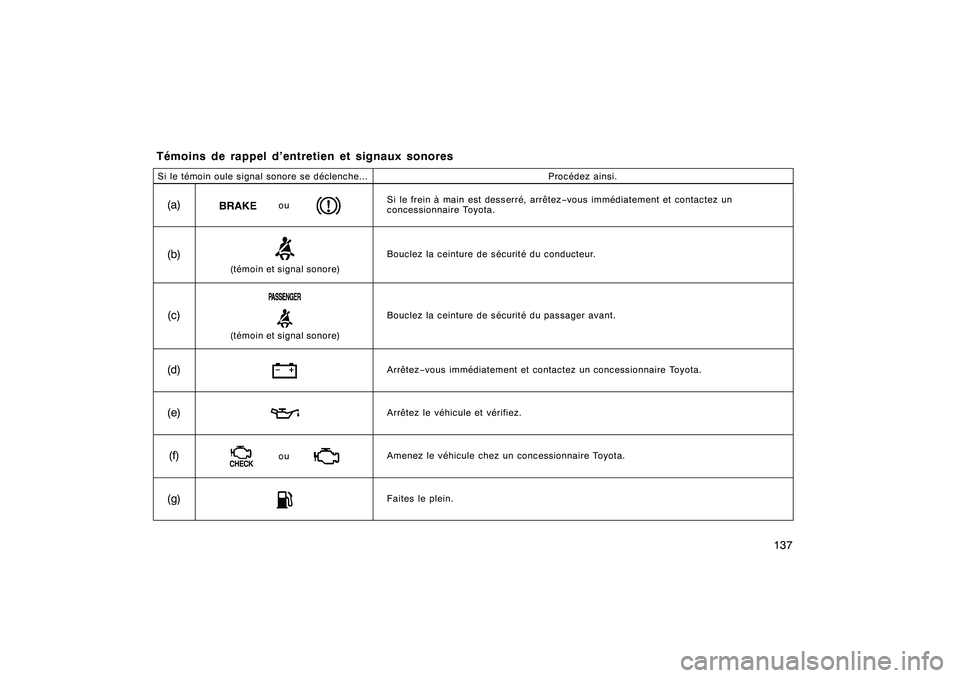

Si le témoin oule signal sonore se déclenche...
Procédez ainsi.
(a)
ou
Si le frein à main est desserré, arrêtez−vous immédiatement et contactez un
concessionnaire Toyota.
(b)
(témoin et signal sonore)
Bouclez la ceinture de sécurité du conducteur.
(c)
(témoin et signal sonore)
Bouclez la ceinture de sécurité du passager avant.
(d)
Arrêtez −vous immédiatement et contactez un concessionnaire Toyota.
(e)
Arrêtez le véhicule et vérifiez.
(f)
ou
Amenez le véhicule chez un concessionnaire Toyota.
(g)
Faites le plein.
Finish
Témoins de rappel d’entretien et signaux sonores

’08 Rav4_D (L/O 0708)

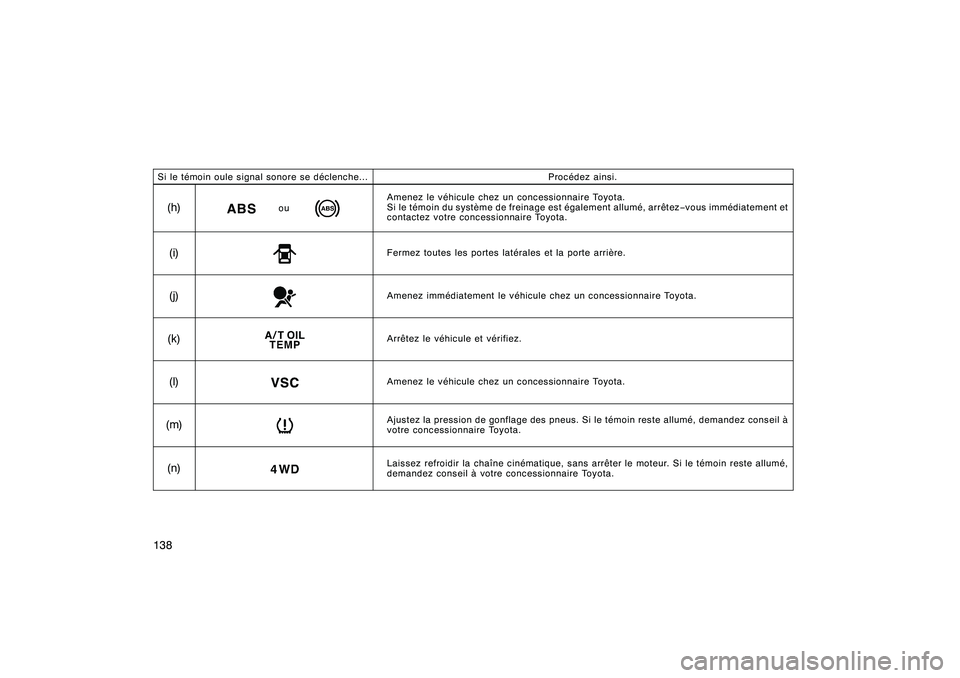

138Si le témoin oule signal sonore se déclenche...
Procédez ainsi.
(h)
ou
Amenez le véhicule chez un concessionnaire Toyota.
Si le témoin du système de freinage est également allumé, arrêtez −vous immédiatement et
contactez votre concessionnaire Toyota.
(i)
Fermez toutes les portes latérales et la porte arrière.
(j)
Amenez immédiatement le véhicule chez un concessionnaire Toyota.
(k)
Arrêtez le véhicule et vérifiez.
(l)
Amenez le véhicule chez un concessionnaire Toyota.
(m)
Ajustez la pression de gonflage des pneus. Si le témoin reste allumé, demandez conseil à
votre concessionnaire Toyota.
(n)
Laissez refroidir la chaîne cinématique, sans arrêter le moteur. Si le témoin reste allumé,
demandez conseil à votre concessionnaire Toyota.
Finish

’08 Rav4_D (L/O 0708)
139

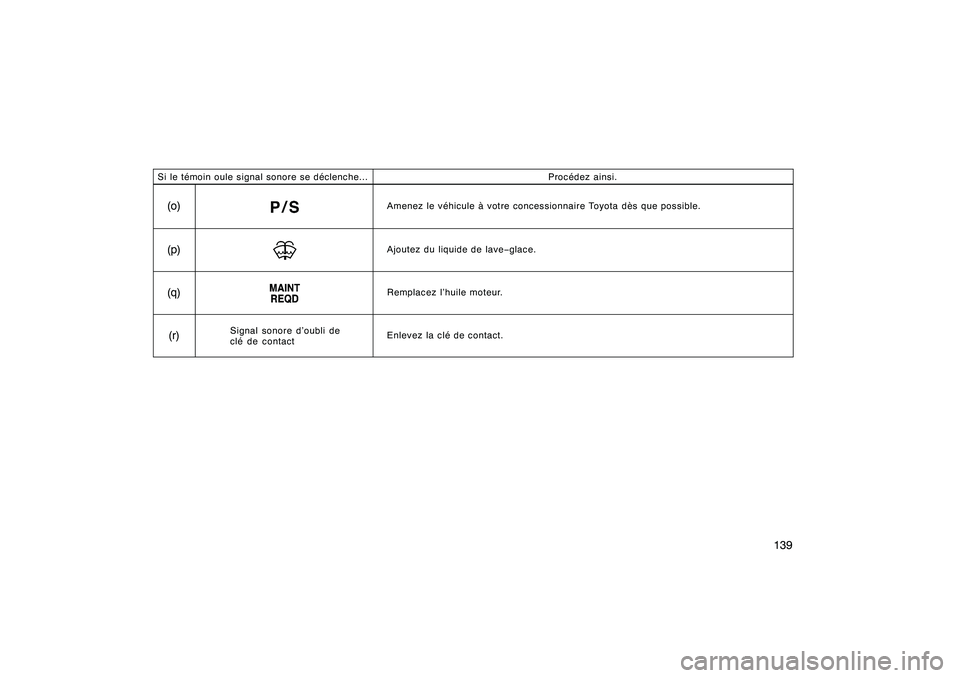

Si le témoin oule signal sonore se déclenche...
Procédez ainsi.
(o)
Amenez le véhicule à votre concessionnaire Toyota dès que possible.
(p)
Ajoutez du liquide de lave−glace.
(q)
Remplacez l’huile moteur.
(r)
Signal sonore d’oubli de
clé de contact
Enlevez la clé de contact.
Finish

’08 Rav4_D (L/O 0708)

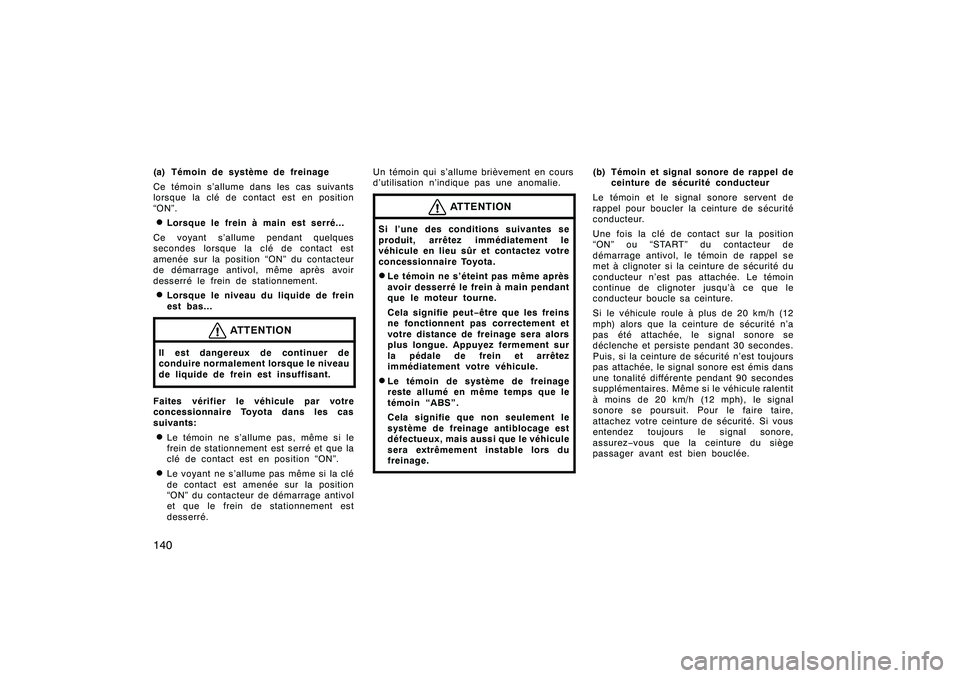

140(a) Témoin de système de freinage
Ce témoin s’allume dans les cas suivants
lorsque la clé de contact est en position
“ON”.DLorsque le frein à main est serré...
Ce voyant s’allume pendant quelques
secondes lorsque la clé de contact est
amenée sur la position “ON” du contacteur
de démarrage antivol, même après avoir
desserré le frein de stationnement.DLorsque le niveau du liquide de frein
est bas...
ATTENTION
Il est dangereux de continuer de
conduire normalement lorsque le niveau
de liquide de frein est insuffisant.Faites vérifier le véhicule par votre
concessionnaire Toyota dans les cas
suivants:DLe témoin ne s’allume pas, même si le
frein de stationnement est serré et que la
clé de contact est en position “ON”.DLe voyant ne s’allume pas même si la clé
de contact est amenée sur la position
“ON” du contacteur de démarrage antivol
et que le frein de stationnement est
desserré. Un témoin qui s’allume brièvement en cours
d’utilisation n’indique pas une anomalie.
ATTENTION
Si l’une des conditions suivantes se
produit, arrêtez immédiatement le
véhicule en lieu sûr et contactez votre
concessionnaire Toyota.DLe témoin ne s’éteint pas même après
avoir desserré le frein à main pendant
que le moteur tourne.
Cela signifie peut
−être que les freins
ne fonctionnent pas correctement et
votredistancedefreinageseraalors
plus longue. Appuyez fermement sur
la pédale de frein et arrêtez
immédiatement votre véhicule.DLe témoin de système de freinage
reste allumé en même temps que le
témoin “ABS”.
Cela signifie que non seulement le
système de freinage antiblocage est
défectueux, mais aussi que le véhicule
sera extrêmement instable lors du
freinage.
(b) Témoin et signal sonore de rappel de ceinture de sécurité conducteur
Le témoin et le signal sonore servent de
rappel pour boucler la ceinture de sécurité
conducteur.
Une fois la clé de contact sur la position
“ON” ou “START” du contacteur de
démarrage antivol, le témoin de rappel se
met à clignoter si la ceinture de sécurité du
conducteur n’est pas attachée. Le témoin
continue de clignoter jusqu’à ce que le
conducteur boucle sa ceinture.
Si le véhicule roule à plus de 20 km/h (12
mph) alors que la ceinture de sécurité n’a
pas été attachée, le signal sonore se
déclenche et persiste pendant 30 secondes.
Puis, si la ceinture de sécurité n’est toujours
pas attachée, le signal sonore est émis dans
une tonalité différente pendant 90 secondes
supplémentaires. Même si le véhicule ralentit
à moins de 20 km/h (12 mph), le signal
sonore se poursuit. Pour le faire taire,
attachez votre ceinture de sécurité. Si vous
entendez toujours le signal sonore,
assurez− vous que la ceinture du siège
passager avant est bien bouclée.
Finish

’08 Rav4_D (L/O 0708)
141

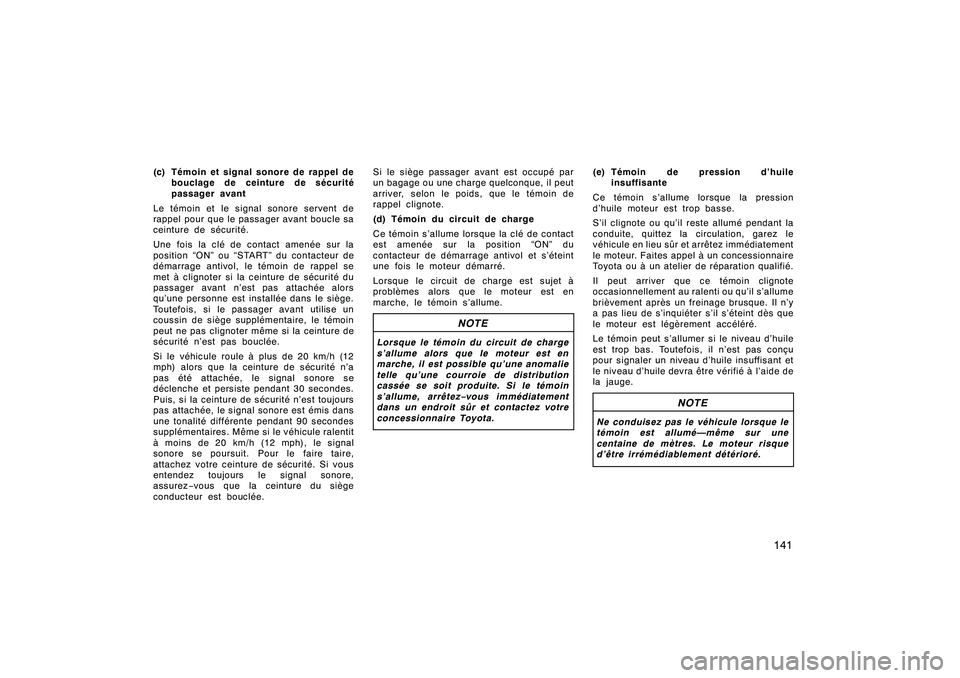

(c) Témoin et signal sonore de rappel debouclage de ceinture de sécurité
passager avant
Le témoin et le signal sonore servent de
rappel pour que le passager avant boucle sa
ceinture de sécurité.
Une fois la clé de contact amenée sur la
position “ON” ou “START” du contacteur de
démarrage antivol, le témoin de rappel se
met à clignoter si la ceinture de sécurité du
passager avant n’est pas attachée alors
qu’une personne est installée dans le siège.
Toutefois, si le passager avant utilise un
coussin de siège supplémentaire, le témoin
peut ne pas clignoter même si la ceinture de
sécurité n’est pas bouclée.
Si le véhicule roule à plus de 20 km/h (12
mph) alors que la ceinture de sécurité n’a
pas été attachée, le signal sonore se
déclenche et persiste pendant 30 secondes.
Puis, si la ceinture de sécurité n’est toujours
pas attachée, le signal sonore est émis dans
une tonalité différente pendant 90 secondes
supplémentaires. Même si le véhicule ralentit
à moins de 20 km/h (12 mph), le signal
sonore se poursuit. Pour le faire taire,
attachez votre ceinture de sécurité. Si vous
entendez toujours le signal sonore,
assurez− vous que la ceinture du siège
conducteur est bouclée. Si le siège passager avant est occupé par
un bagage ou une charge quelconque, il peut
arriver, selon le poids, que le témoin de
rappel clignote.
(d) Témoin du circuit de charge
Ce témoin s’allume lorsque la clé de contact
est amenée sur la position “ON” du
contacteur de démarrage antivol et s’éteint
une fois le moteur démarré.
Lorsque le circuit de charge est sujet à
problèmes alors que le moteur est en
marche, le témoin s’allume.
NOTE
Lorsque le témoin du circuit de charge
s’allume alors que le moteur est en
marche, il est possible qu’une anomalie
telle qu’une courroie de distribution
cassée se soit produite. Si le témoin
s’allume, arrêtez
−vous immédiatement
dans un endroit sûr et contactez votre
concessionnaire Toyota.
(e) Témoin de pression d’huile insuffisante
Ce témoin s’allume lorsque la pression
d’huile moteur est trop basse.
S’il clignote ou qu’il reste allumé pendant la
conduite, quittez la circulation, garez le
véhicule en lieu sûr et arrêtez immédiatement
le moteur. Faites appel à un concessionnaire
Toyota ou à un atelier de réparation qualifié.
Il peut arriver que ce témoin clignote
occasionnellement au ralenti ou qu’il s’allume
brièvement après un freinage brusque. Il n’y
a pas lieu de s’inquiéter s’il s’éteint dès que
le moteur est légèrement accéléré.
Le témoin peut s’allumer si le niveau d’huile
est trop bas. Toutefois, il n’est pas conçu
pour signaler un niveau d’huile insuffisant et
le niveau d’huile devra être vérifié à l’aide de
la jauge.
NOTE
Ne conduisez pas le véhicule lorsque le
témoin est allumé—même sur une
centaine de mètres. Le moteur risque
d’être irrémédiablement détérioré.
Finish

’08 Rav4_D (L/O 0708)

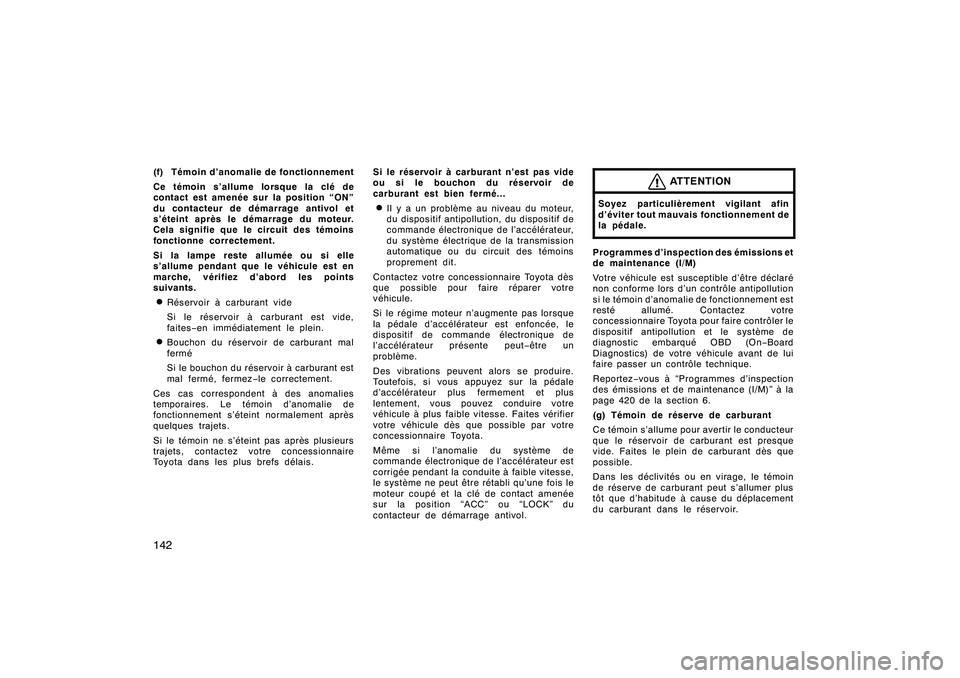

142(f) Témoin d’anomalie de fonctionnement
Ce témoin s’allume lorsque la clé de
contact est amenée sur la position “ON”
du contacteur de démarrage antivol et
s’éteint après le démarrage du moteur.
Cela signifie que le circuit des témoins
fonctionne correctement.
Si la lampe reste allumée ou si elle
s’allume pendant que le véhicule est en
marche, vérifiez d’abord les points
suivants.DRéservoir à carburant vide
Si le réservoir à carburant est vide,
faites −en immédiatement le plein.DBouchon du réservoir de carburant mal
fermé
Si le bouchon du réservoir à carburant est
mal fermé, fermez −le correctement.
Ces cas correspondent à des anomalies
temporaires. Le témoin d’anomalie de
fonctionnement s’éteint normalement après
quelques trajets.
Si le témoin ne s’éteint pas après plusieurs
trajets, contactez votre concessionnaire
Toyota dans les plus brefs délais. Si le réservoir à carburant n’est pas vide
ou si le bouchon du réservoir de
carburant est bien fermé...
DIl y a un problème au niveau du moteur,
du dispositif antipollution, du dispositif de
commande électronique de l’accélérateur,
du système électrique de la transmission
automatique ou du circuit des témoins
proprement dit.
Contactez votre concessionnaire Toyota dès
que possible pour faire réparer votre
véhicule.
Si le régime moteur n’augmente pas lorsque
la pédale d’accélérateur est enfoncée, le
dispositif de commande électronique de
l’accélérateur présente peut −être un
problème.
Des vibrations peuvent alors se produire.
Toutefois, si vous appuyez sur la pédale
d’accélérateur plus fermement et plus
lentement, vous pouvez conduire votre
véhicule à plus faible vitesse. Faites vérifier
votre véhicule dès que possible par votre
concessionnaire Toyota.
Même si l’anomalie du système de
commande électronique de l’accélérateur est
corrigée pendant la conduite à faible vitesse,
le système ne peut être rétabli qu’une fois le
moteur coupé et la clé de contact amenée
sur la position “ACC” ou “LOCK” du
contacteur de démarrage antivol.
ATTENTION
Soyez particulièrement vigilant afin
d’éviter tout mauvais fonctionnement de
la pédale.Programmes d’inspection des émissions et
de maintenance (I/M)
Votre véhicule est susceptible d’être déclaré
non conforme lors d’un contrôle antipollution
si le témoin d’anomalie de fonctionnement est
resté allumé. Contactez votre
concessionnaire Toyota pour faire contrôler le
dispositif antipollution et le système de
diagnostic embarqué OBD (On −Board
Diagnostics) de votre véhicule avant de lui
faire passer un contrôle technique.
Reportez −vous à “Programmes d’inspection
des émissions et de maintenance (I/M)” à la
page 420 de la section 6.
(g) Témoin de réserve de carburant
Ce témoin s’allume pour avertir le conducteur
que le réservoir de carburant est presque
vide. Faites le plein de carburant dès que
possible.
Dans les déclivités ou en virage, le témoin
de réserve de carburant peut s’allumer plus
tôt que d’habitude à cause du déplacement
du carburant dans le réservoir.
Finish

’08 Rav4_D (L/O 0708)
143

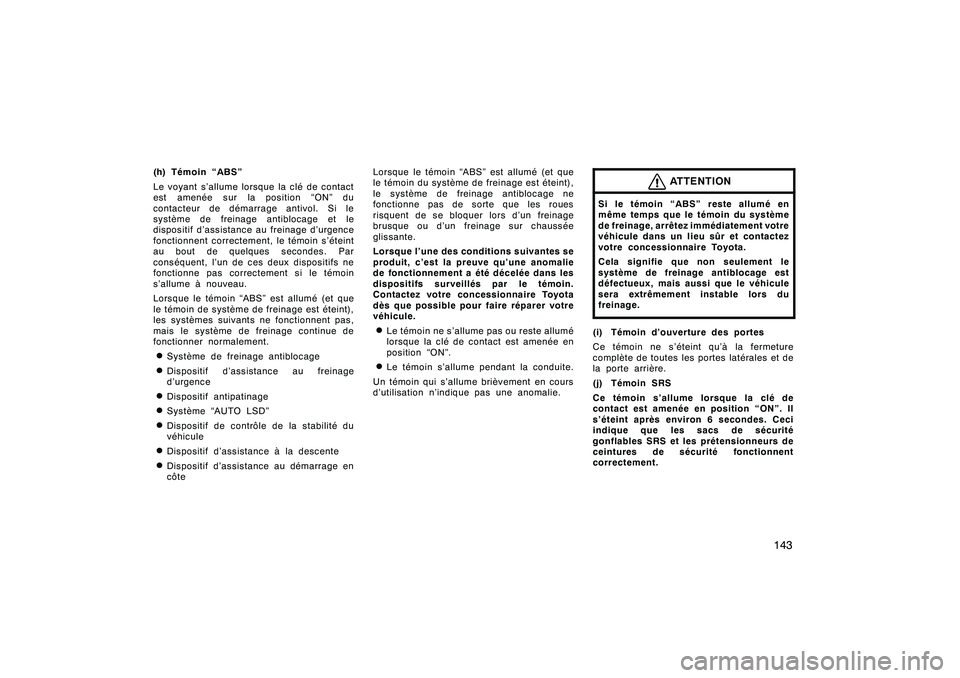

(h) Témoin “ABS”
Le voyant s’allume lorsque la clé de contact
est amenée sur la position “ON” du
contacteur de démarrage antivol. Si le
système de freinage antiblocage et le
dispositif d’assistance au freinage d’urgence
fonctionnent correctement, le témoin s’éteint
au bout de quelques secondes. Par
conséquent, l’un de ces deux dispositifs ne
fonctionne pas correctement si le témoin
s’allume à nouveau.
Lorsque le témoin “ABS” est allumé (et que
le témoin de système de freinage est éteint),
les systèmes suivants ne foncti onnent pas,
mais le système de freinage continue de
fonctionner normalement.DSystème de freinage antiblocageDDispositif d’assistance au freinage
d’urgenceDDispositif antipatinageDSystème “AUTO LSD”DDispositif de contrôle de la stabilité du
véhiculeDDispositif d’assistance à la descenteDDispositif d’assistance au démarrage en
côte Lorsque le témoin “ABS” est allumé (et que
le témoin du système de freinage est éteint),
le système de frei
nage antiblocage ne
fonctionne pas de sorte que les roues
risquent de se bloquer lors d’un freinage
brusque ou d’un freinage sur chaussée
glissante.
Lorsque l’une des conditions suivantes se
produit, c’est la preuve qu’une anomalie
de fonctionnement a été décelée dans les
dispositifs surveillés par le témoin.
Contactez votre concessionnaire Toyota
dès que possible pour faire réparer votre
véhicule.
DLe témoin ne s’allume pas ou reste allumé
lorsque la clé de contact est amenée en
position “ON”.DLe témoin s’allume pendant la conduite.
Un témoin qui s’allume brièvement en cours
d’utilisation n’indique pas une anomalie.
ATTENTION
Si le témoin “ABS” reste allumé en
même temps que le témoin du système
de freinage, arrêtez immédiatement votre
véhicule dans un lieu sûr et contactez
votre concessionnaire Toyota.
Cela signifie que non seulement le
système de freinage antiblocage est
défectueux, mais aussi que le véhicule
sera extrêmement instable lors du
freinage.(i) Témoin d’ouverture des portes
Ce témoin ne s’éteint qu’à la fermeture
complète de toutes les portes latérales et de
la porte arrière.
(j) Témoin SRS
Ce témoin s’allume lorsque la clé de
contact est amenée en position “ON”. Il
s’éteint après environ 6 secondes. Ceci
indique que les sacs de sécurité
gonflables SRS et les prétensionneurs de
ceintures de sécurité fonctionnent
correctement.
Finish

’08 Rav4_D (L/O 0708)

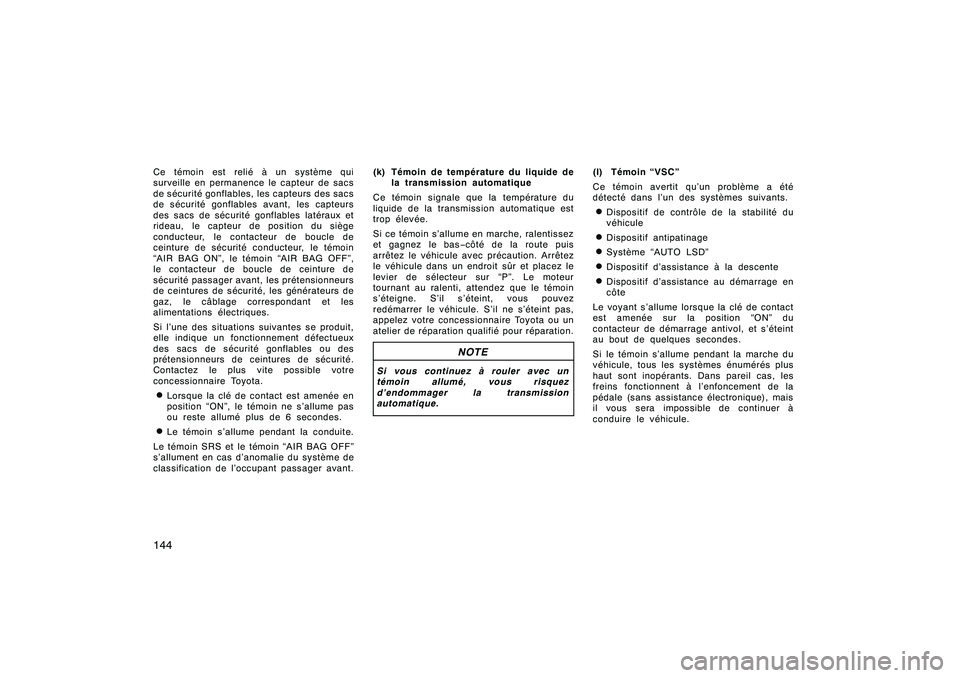

144Ce témoin est relié à un système qui
surveille en permanence le capteur de sacs
de sécurité gonflables, les capteurs des sacs
de sécurité gonflables avant, les capteurs
des sacs de sécurité gonflables latéraux et
rideau, le capteur de position du siège
conducteur, le contacteur de boucle de
ceinture de sécurité conducteur, le témoin
“AIR BAG ON”, le témoin “AIR BAG OFF”,
le contacteur de boucle de ceinture de
sécurité passager avant, les prétensionneurs
de ceintures de sécurité, les générateurs de
gaz, le câblage correspondant et les
alimentations électriques.
Si l’une des situations suivantes se produit,
elle indique un fonctionnement défectueux
des sacs de sécurité gonflables ou des
prétensionneurs de ceintures de sécurité.
Contactez le plus vite possible votre
concessionnaire Toyota.DLorsque la clé de contact est amenée en
position “ON”, le témoin ne s’allume pas
ou reste allumé plus de 6 secondes.DLe témoin s’allume pendant la conduite.
Le témoin SRS et le témoin “AIR BAG OFF”
s’allument en cas d’anomalie du système de
classification de l’occupant passager avant. (k) Témoin de température du liquide de
la transmission automatique
Ce témoin signale que la température du
liquide de la transmission automatique est
trop élevée.
Si ce témoin s’allume en marche, ralentissez
et gagnez le bas −côté de la route puis
arrêtez le véhicule avec précaution. Arrêtez
le véhicule dans un endroit sûr et placez le
levier de sélecteur sur “P”. Le moteur
tournant au ralenti, attendez que le témoin
s’éteigne. S’il s’éteint, vous pouvez
redémarrer le véhicule. S’il ne s’éteint pas,
appelez votre concessionnaire Toyota ou un
atelier de réparation qualifié pour réparation.
NOTE
Si vous continuez à rouler avec un
témoin allumé, vous risquez
d’endommager la transmission
automatique.
(l) Témoin “VSC”
Ce témoin avertit qu’un problème a été
détecté dans l’un des systèmes suivants.DDispositif de contrôle de la stabilité du
véhiculeDDispositif antipatinageDSystème “AUTO LSD”DDispositif d’assistance à la descenteDDispositif d’assistance au démarrage en
côte
Le voyant s’allume lorsque la clé de contact
est amenée sur la position “ON” du
contacteur de démarrage antivol, et s’éteint
au bout de quelques secondes.
Si le témoin s’allume pendant la marche du
véhicule, tous les systèmes énumérés plus
haut sont inopérants. Dans pareil cas, les
freins fonctionnent à l’enfoncement de la
pédale (sans assistance électronique), mais
il vous sera impossible de continuer à
conduire le véhicule.
Finish
