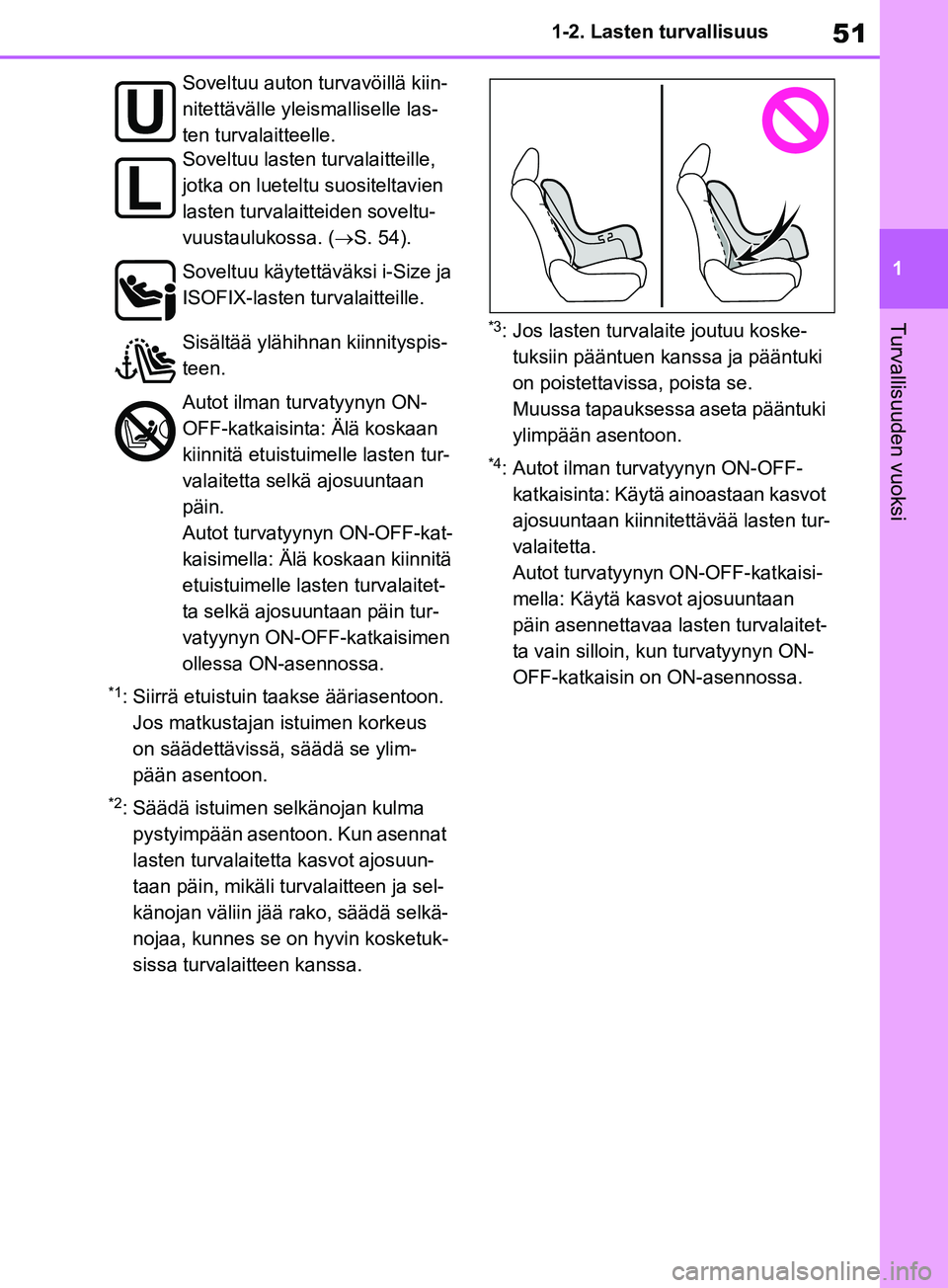

51
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
*1: Siirrä etuistuin taakse ääriasentoon.
Jos matkustajan is tuimen korkeus
on säädettävissä, säädä se ylim-
pään asentoon.
*2: Säädä istuimen selkänojan kulma pystyimpään asentoon. Kun asennat
lasten turvalaitetta kasvot ajosuun-
taan päin, mikäli turvalaitteen ja sel-
känojan väliin jää rako, säädä selkä-
nojaa, kunnes se on hyvin kosketuk-
sissa turvalaitteen kanssa.
*3: Jos lasten turvalaite joutuu koske- tuksiin pääntuen kanssa ja pääntuki
on poistettavissa, poista se.
Muussa tapauksessa aseta pääntuki
ylimpään asentoon.
*4: Autot ilman turvatyynyn ON-OFF-katkaisinta: Käytä ainoastaan kasvot
ajosuuntaan kiinnitettävää lasten tur-
valaitetta.
Autot turvatyynyn ON-OFF-katkaisi-
mella: Käytä kasvot ajosuuntaan
päin asennettavaa lasten turvalaitet-
ta vain silloin, kun turvatyynyn ON-
OFF-katkaisin on ON-asennossa.
Soveltuu auton turvavöillä kiin-
nitettävälle yleismalliselle las-
ten turvalaitteelle.
Soveltuu lasten turvalaitteille,
jotka on lueteltu suositeltavien
lasten turvalaitteiden soveltu-
vuustaulukossa. (
S. 54).
Soveltuu käytettäväksi i-Size ja
ISOFIX-lasten turvalaitteille.
Sisältää ylähihnan kiinnityspis-
teen.
Autot ilman turvatyynyn ON-
OFF-katkaisinta: Älä koskaan
kiinnitä etuistuimelle lasten tur-
valaitetta selkä ajosuuntaan
päin.
Autot turvatyynyn ON-OFF-kat-
kaisimella: Älä koskaan kiinnitä
etuistuimelle lasten turvalaitet-
ta selkä ajosuuntaan päin tur-
vatyynyn ON-OFF -katkaisimen
ollessa ON-asennossa.
pM_RAV4_OM_OM42D20FI.book Page 51 Friday, November 6, 2020 4:11 PM

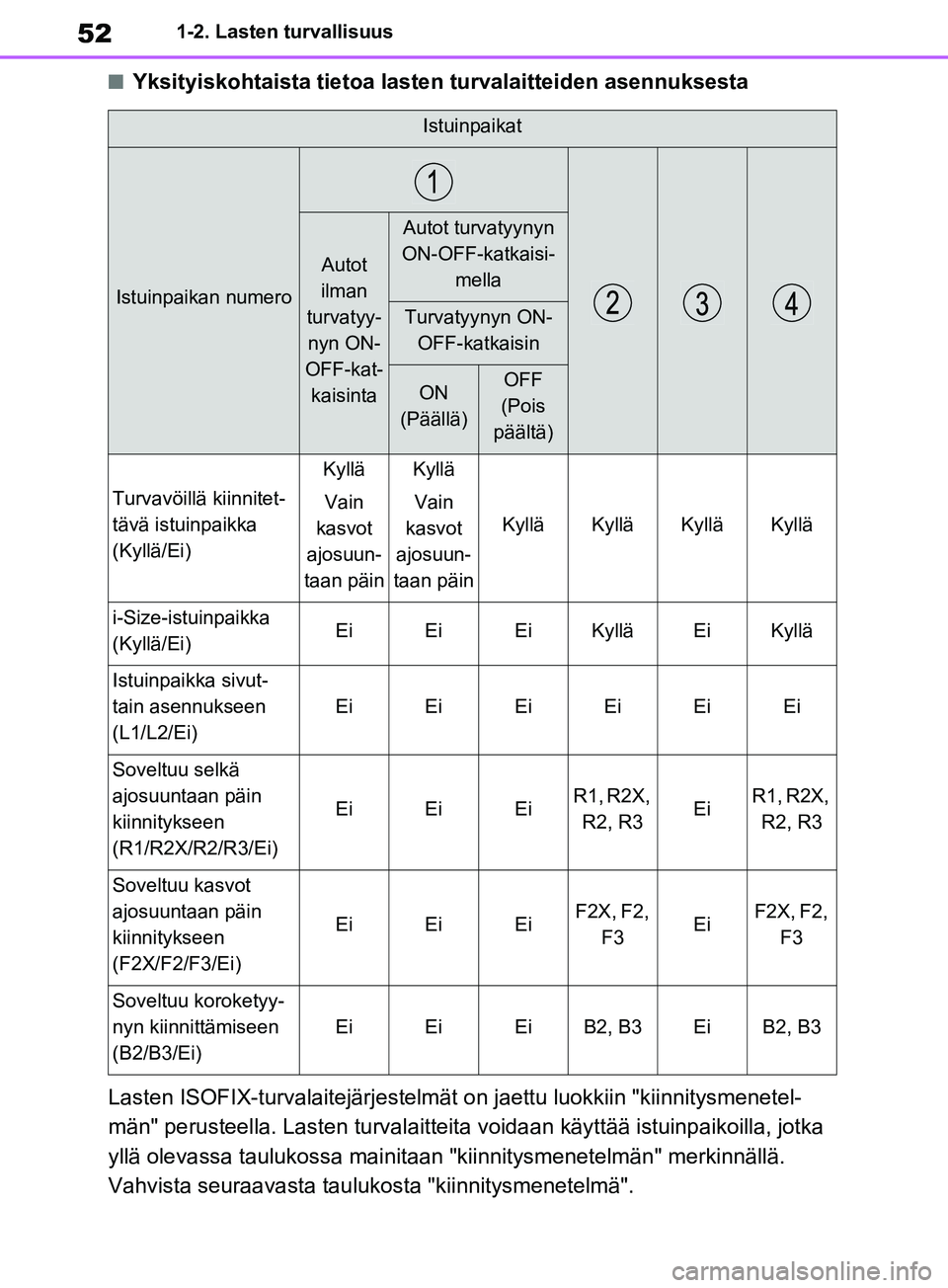

521-2. Lasten turvallisuus
nYksityiskohtaista tietoa lasten turvalaitteiden asennuksesta
Lasten ISOFIX-turvalaitejärjestelmät on jaettu luokkiin "kiinnitysmenetel-
män" perusteella. Lasten turvalaitteita voidaan käyttää istuinpaikoilla, jotka
yllä olevassa taulukossa mainitaan "kiinnitysmenetelmän" merkinnällä.
Vahvista seuraavasta taulukosta "kiinnitysmenetelmä".
Istuinpaikat
Istuinpaikan numero
Autot
ilman
turvatyy- nyn ON-
OFF-kat- kaisinta
Autot turvatyynyn
ON-OFF-katkaisi- mella
Turvatyynyn ON-OFF-katkaisin
ON
(Päällä)OFF
(Pois
päältä)
Turvavöillä kiinnitet-
tävä istuinpaikka
(Kyllä/Ei)
Kyllä
Vain
kasvot
ajosuun-
taan päinKyllä
Vain
kasvot
ajosuun-
taan päin
KylläKylläKylläKyllä
i-Size-istuinpaikka
(Kyllä/Ei)EiEiEiKylläEiKyllä
Istuinpaikka sivut-
tain asennukseen
(L1/L2/Ei)
EiEiEiEiEiEi
Soveltuu selkä
ajosuuntaan päin
kiinnitykseen
(R1/R2X/R2/R3/Ei)
EiEiEiR1, R2X, R2, R3EiR1, R2X, R2, R3
Soveltuu kasvot
ajosuuntaan päin
kiinnitykseen
(F2X/F2/F3/Ei)
EiEiEiF2X, F2, F3EiF2X, F2, F3
Soveltuu koroketyy-
nyn kiinnittämiseen
(B2/B3/Ei)
EiEiEiB2, B3EiB2, B3
pM_RAV4_OM_OM42D20FI.book Page 52 Friday, November 6, 2020 4:11 PM

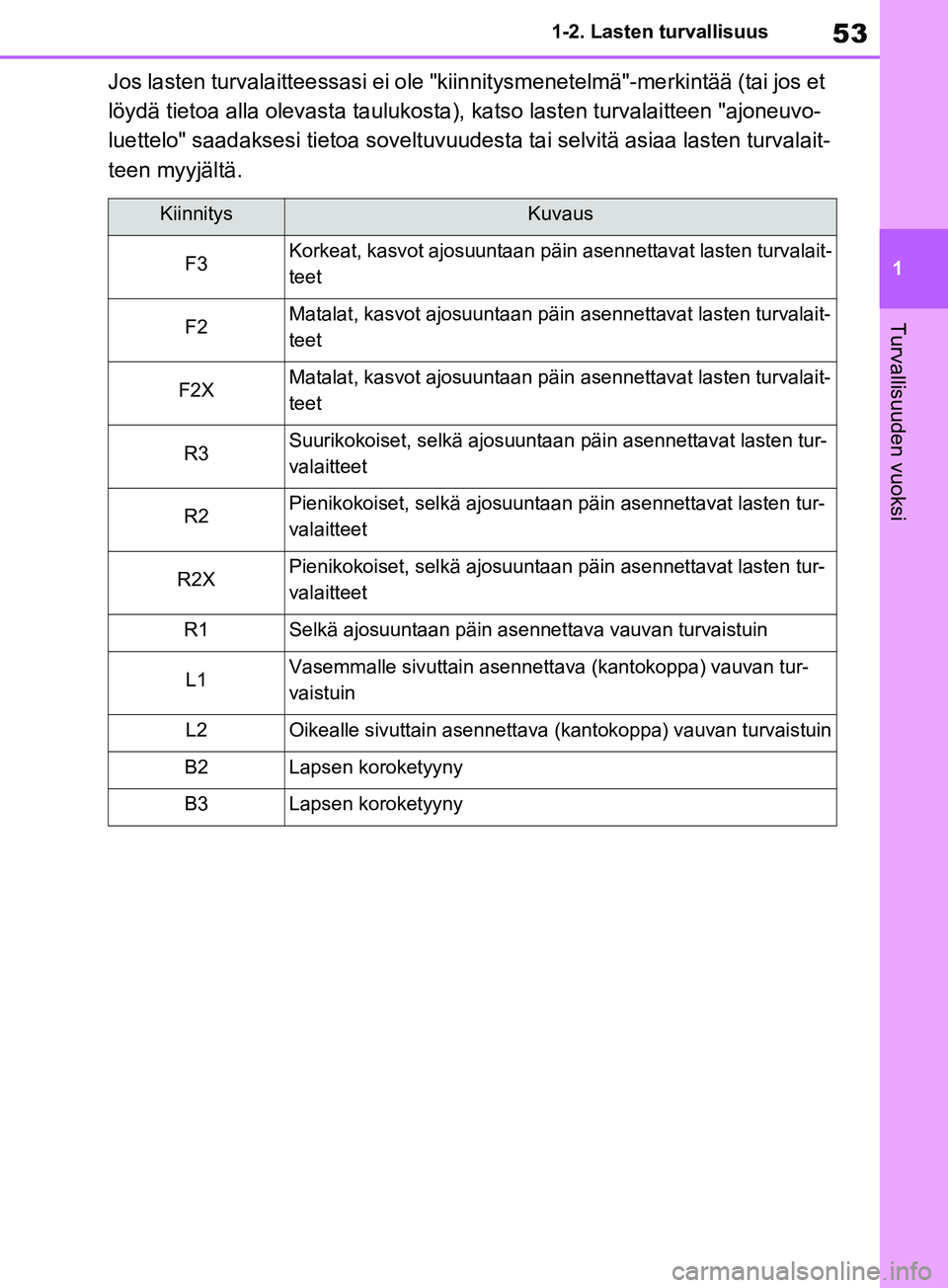

53
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
Jos lasten turvalaitteessasi ei ole "kiin
nitysmenetelmä"-merkintää (tai jos et
löydä tietoa alla olevasta taulukosta), katso lasten turvalaitteen "ajoneuvo-
luettelo" saadaksesi tietoa soveltuvuudesta tai selvitä asiaa lasten turvalait-
teen myyjältä.
KiinnitysKuvaus
F3Korkeat, kasvot ajosuuntaan päin asennettavat lasten turvalait-
teet
F2Matalat, kasvot ajosuuntaan päin asennettavat lasten turvalait-
teet
F2XMatalat, kasvot ajosuuntaan päin asennettavat lasten turvalait-
teet
R3Suurikokoiset, selkä ajosuuntaan päin asennettavat lasten tur-
valaitteet
R2Pienikokoiset, selkä ajosuuntaan päin asennettavat lasten tur-
valaitteet
R2XPienikokoiset, selkä ajosuuntaan päin asennettavat lasten tur-
valaitteet
R1Selkä ajosuuntaan päin asennettava vauvan turvaistuin
L1Vasemmalle sivuttain asennettava (kantokoppa) vauvan tur-
vaistuin
L2Oikealle sivuttain asennettava (kantokoppa) vauvan turvaistuin
B2Lapsen koroketyyny
B3Lapsen koroketyyny
pM_RAV4_OM_OM42D20FI.book Page 53 Friday, November 6, 2020 4:11 PM

541-2. Lasten turvallisuus
nSuositeltujen lasten turvalaitteiden ja niiden soveltuvuuden taulukko
Taulukossa mainittuja lasten turvalai tteita ei mahdollisesti ole saatavilla
EU-alueen ulkopuolella.
PainoluokatSuositellut las-
ten turvalaitteet
Istuinpaikat
Autot
ilman
turva-
tyynyn ON-
OFF-
katkai- sintaAutot turvatyy-
nyn ON-OFF-kat- kaisimella
Turvatyynyn ON-OFF-katkaisin
ON
(Päällä)OFF
(Pois
päältä)
0, 0+
Alle 13 kg
G0+, BABY
SAFE PLUS
(Kyllä/Ei)
EiEiKylläKylläKylläKyllä
G0+ BABY
SAFE PLUS
with SEAT BELT
FIXATION,
BASE PLAT-
FORM (Kyllä/Ei)
EiEiKylläKylläKylläKyllä
I
9 - 18 kg TOYOTA DUO
PLUS (Kyllä/Ei)
Kyllä
Vain
vyökiin- nitysKyllä
Vain
vyökiin- nitysKyllä
Vain
vyökiin- nitys
Kyllä
Kyllä
Vain vyö-
kiinni- tys
Kyllä
II, III
15 - 36 kg
KIDFIX XP SICT
(Kyllä/Ei)
Kyllä
Vain
vyökiin- nitysKyllä
Vain
vyökiin- nitysKyllä
Vain
vyökiin- nitys
KylläEiKyllä
MAXI PLUS
(Kyllä/Ei)
Kyllä
Vain
vyökiin- nitysKyllä
Vain
vyökiin- nitysKyllä
Vain
vyökiin- nitys
KylläEiKyllä
pM_RAV4_OM_OM42D20FI.book Page 54 Friday, November 6, 2020 4:11 PM

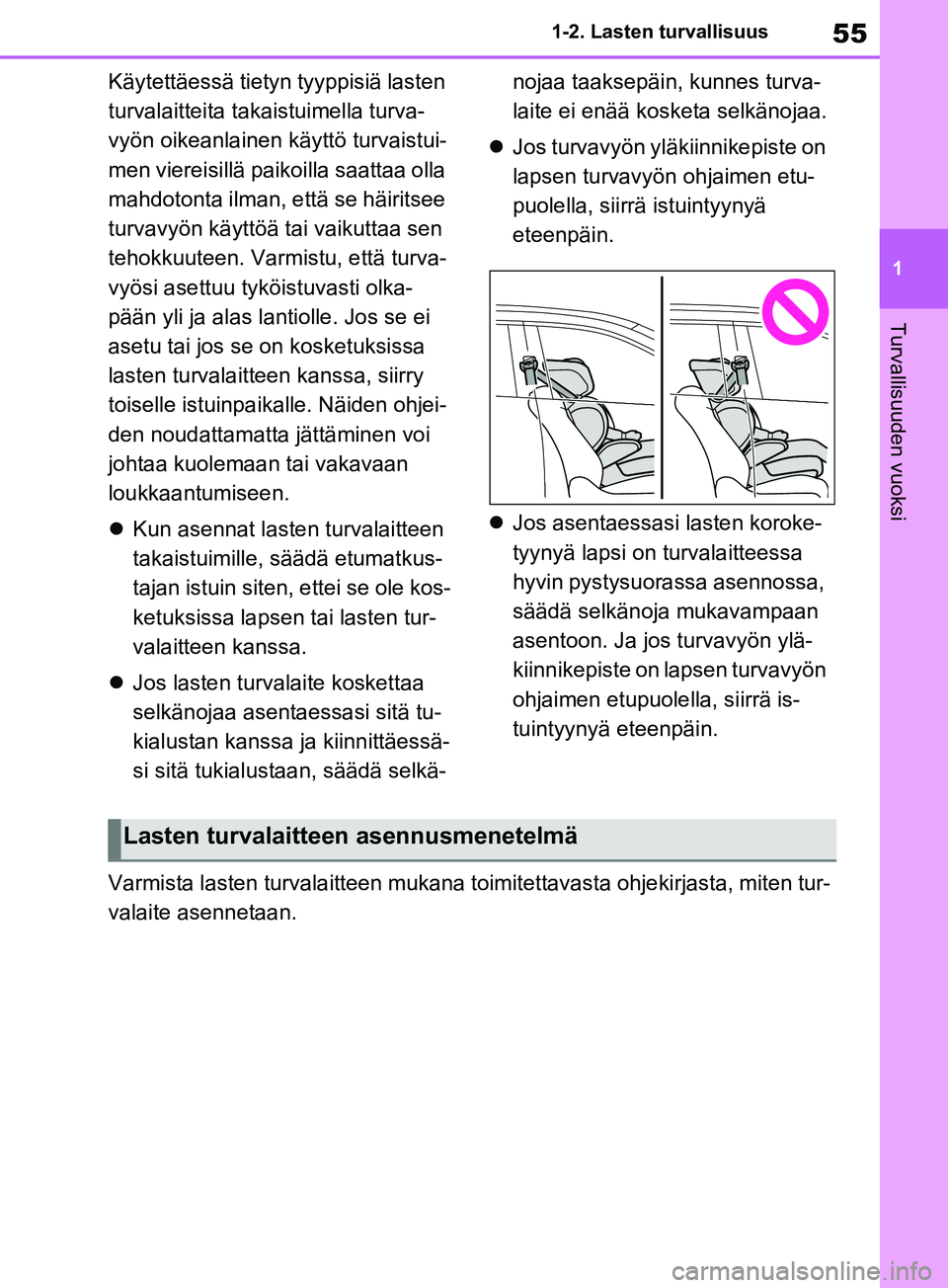

55
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
Käytettäessä tietyn tyyppisiä lasten
turvalaitteita takaistuimella turva-
vyön oikeanlainen käyttö turvaistui-
men viereisillä paik
oilla saattaa olla
mahdotonta ilman, että se häiritsee
turvavyön käyttöä tai vaikuttaa sen
tehokkuuteen. Varmistu, että turva-
vyösi asettuu tyköistuvasti olka-
pään yli ja alas lantiolle. Jos se ei
asetu tai jos se on kosketuksissa
lasten turvalaitteen kanssa, siirry
toiselle istuinpaikalle. Näiden ohjei-
den noudattamatta jättäminen voi
johtaa kuolemaan tai vakavaan
loukkaantumiseen.
 Kun asennat lasten turvalaitteen
takaistuimille, säädä etumatkus-
tajan istuin siten, ettei se ole kos-
ketuksissa lapsen tai lasten tur-
valaitteen kanssa.
 Jos lasten turvalaite koskettaa
selkänojaa asentaessasi sitä tu-
kialustan kanssa ja kiinnittäessä-
si sitä tukialustaan, säädä selkä- nojaa taaksepäin, kunnes turva-
laite ei enää kosketa selkänojaa.
 Jos turvavyön yläkiinnikepiste on
lapsen turvavyön ohjaimen etu-
puolella, siirrä istuintyynyä
eteenpäin.
 Jos asentaessasi lasten koroke-
tyynyä lapsi on turvalaitteessa
hyvin pystysuorassa asennossa,
säädä selkänoja mukavampaan
asentoon. Ja jos turvavyön ylä-
kiinnikepiste on lapsen turvavyön
ohjaimen etupuolella, siirrä is-
tuintyynyä eteenpäin.
Varmista lasten turvalaitteen mukana toimitettavasta ohjekirjasta, miten tur-
valaite asennetaan.
Lasten turvalaitteen asennusmenetelmä
pM_RAV4_OM_OM42D20FI.book Page 55 Friday, November 6, 2020 4:11 PM

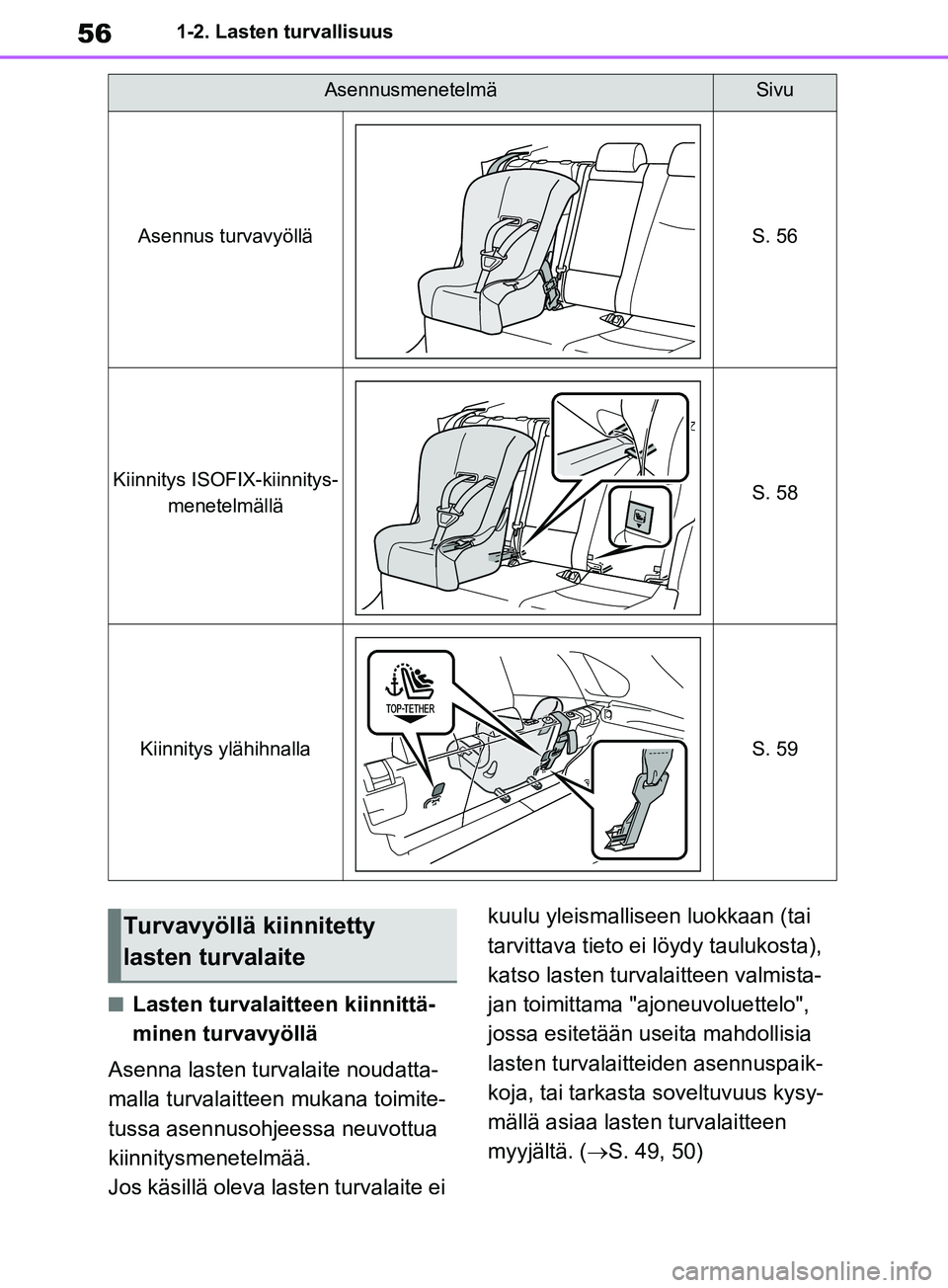

561-2. Lasten turvallisuus
nLasten turvalaitteen kiinnittä-
minen turvavyöllä
Asenna lasten turvalaite noudatta-
malla turvalaitteen mukana toimite-
tussa asennusohjeessa neuvottua
kiinnitysmenetelmää.
Jos käsillä oleva lasten turvalaite ei kuulu yleismalliseen luokkaan (tai
tarvittava tieto ei löydy taulukosta),
katso lasten turvalaitteen valmista-
jan toimittama "a
joneuvoluettelo",
jossa esitetään useita mahdollisia
lasten turvalaitteiden asennuspaik-
koja, tai tarkasta soveltuvuus kysy-
mällä asiaa lasten turvalaitteen
myyjältä. ( S. 49, 50)
AsennusmenetelmäSivu
Asennus turvavyölläS. 56
Kiinnitys ISOFIX-kiinnitys-
menetelmälläS. 58
Kiinnitys ylähihnallaS. 59
Turvavyöllä kiinnitetty
lasten turvalaite
pM_RAV4_OM_OM42D20FI.book Page 56 Friday, November 6, 2020 4:11 PM

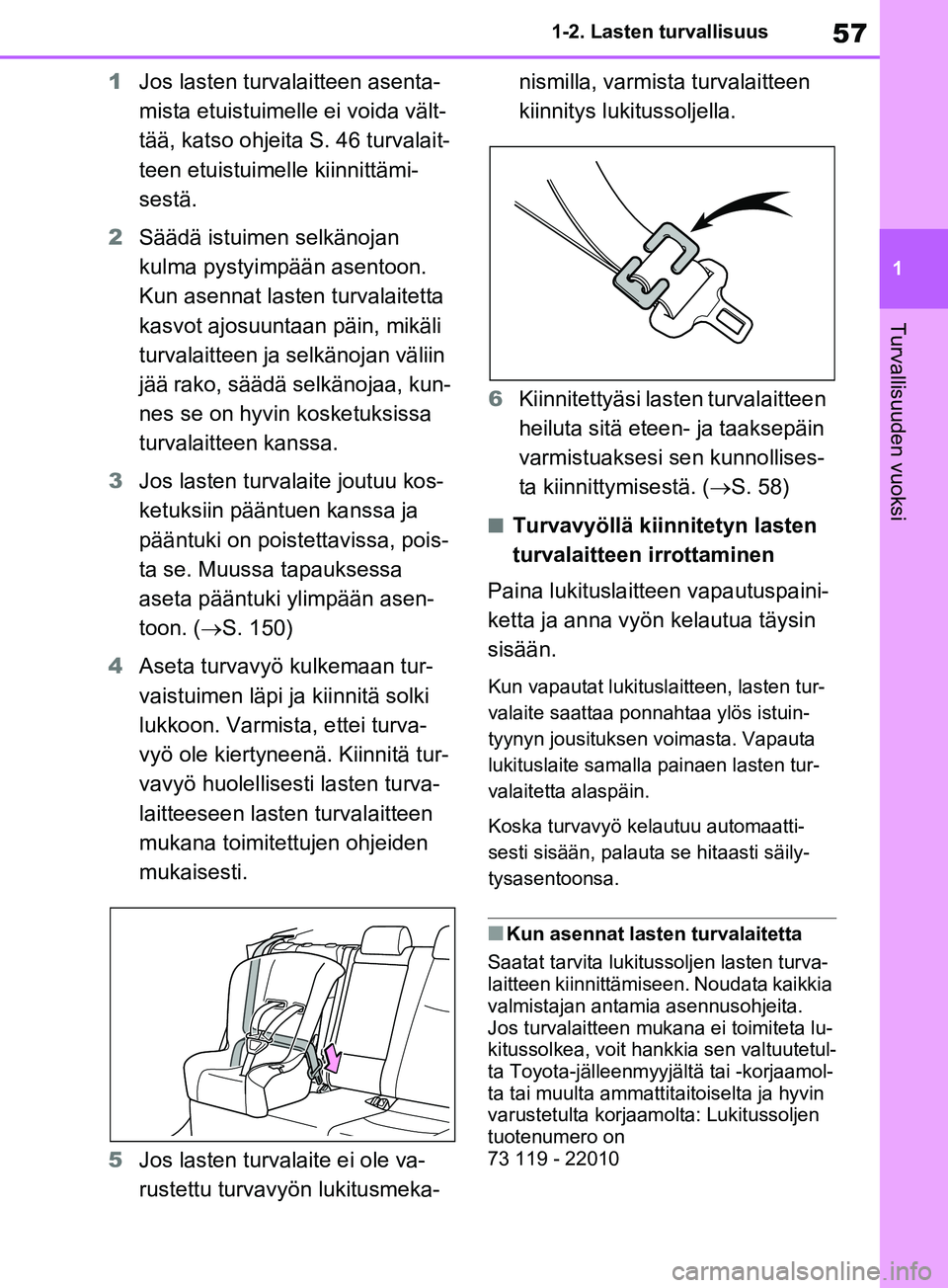

57
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
1
Jos lasten turvalaitteen asenta-
mista etuistuimelle ei voida vält-
tää, katso ohjeita S. 46 turvalait-
teen etuistuimelle kiinnittämi-
sestä.
2 Säädä istuimen selkänojan
kulma pystyimpään asentoon.
Kun asennat lasten turvalaitetta
kasvot ajosuuntaan päin, mikäli
turvalaitteen ja selkänojan väliin
jää rako, säädä selkänojaa, kun-
nes se on hyvin kosketuksissa
turvalaitteen kanssa.
3 Jos lasten turvalaite joutuu kos-
ketuksiin pääntuen kanssa ja
pääntuki on poistettavissa, pois-
ta se. Muussa tapauksessa
aseta pääntuki ylimpään asen-
toon. ( S. 150)
4 Aseta turvavyö kulkemaan tur-
vaistuimen läpi ja kiinnitä solki
lukkoon. Varmista, ettei turva-
vyö ole kiertyneenä. Kiinnitä tur-
vavyö huolellisesti lasten turva-
laitteeseen lasten turvalaitteen
mukana toimitettujen ohjeiden
mukaisesti.
5 Jos lasten turvalaite ei ole va-
rustettu turvavyön lukitusmeka- nismilla, varmista turvalaitteen
kiinnitys lukitussoljella.
6 Kiinnitettyäsi lasten turvalaitteen
heiluta sitä eteen- ja taaksepäin
varmistuaksesi sen kunnollises-
ta kiinnittymisestä. ( S. 58)
nTurvavyöllä kiinnitetyn lasten
turvalaitteen irrottaminen
Paina lukituslaitteen vapautuspaini-
ketta ja anna vyön kelautua täysin
sisään.
Kun vapautat lukituslaitteen, lasten tur-
valaite saattaa ponnahtaa ylös istuin-
tyynyn jousituksen voimasta. Vapauta
lukituslaite samalla painaen lasten tur-
valaitetta alaspäin.
Koska turvavyö ke lautuu automaatti-
sesti sisään, palauta se hitaasti säily-
tysasentoonsa.
nKun asennat lasten turvalaitetta
Saatat tarvita lukitussoljen lasten turva-
laitteen kiinnittämiseen. Noudata kaikkia
valmistajan antamia asennusohjeita.
Jos turvalaitteen mukana ei toimiteta lu-
kitussolkea, voit han kkia sen valtuutetul-
ta Toyota-jälleenmyyjältä tai -korjaamol-
ta tai muulta ammattitaitoiselta ja hyvin
varustetulta korjaa molta: Lukitussoljen
tuotenumero on
73 119 - 22010
pM_RAV4_OM_OM42D20FI.book Page 57 Friday, November 6, 2020 4:11 PM

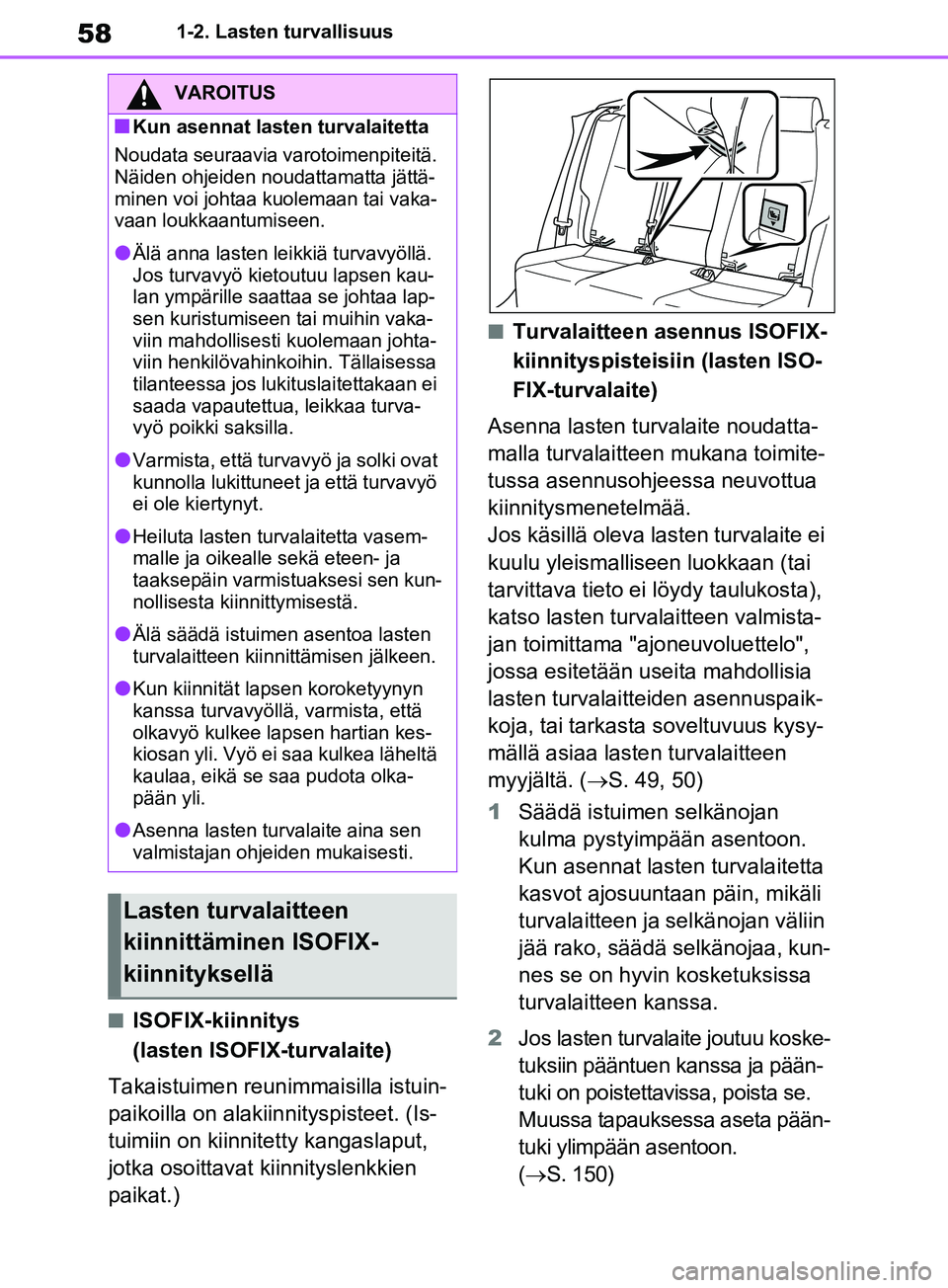

581-2. Lasten turvallisuus
nISOFIX-kiinnitys
(lasten ISOFIX-turvalaite)
Takaistuimen reunimmaisilla istuin-
paikoilla on alakiinnityspisteet. (Is-
tuimiin on kiinnite tty kangaslaput,
jotka osoittavat kiinnityslenkkien
paikat.)
nTurvalaitteen asennus ISOFIX-
kiinnityspisteisiin (lasten ISO-
FIX-turvalaite)
Asenna lasten turvalaite noudatta-
malla turvalaitteen mukana toimite-
tussa asennusohjeessa neuvottua
kiinnitysmenetelmää.
Jos käsillä oleva lasten turvalaite ei
kuulu yleismalliseen luokkaan (tai
tarvittava tieto ei löydy taulukosta),
katso lasten turvalaitteen valmista-
jan toimittama "a joneuvoluettelo",
jossa esitetään useita mahdollisia
lasten turvalaitteiden asennuspaik-
koja, tai tarkasta soveltuvuus kysy-
mällä asiaa lasten turvalaitteen
myyjältä. ( S. 49, 50)
1 Säädä istuimen selkänojan
kulma pystyimpään asentoon.
Kun asennat lasten turvalaitetta
kasvot ajosuuntaan päin, mikäli
turvalaitteen ja selkänojan väliin
jää rako, säädä selkänojaa, kun-
nes se on hyvin kosketuksissa
turvalaitteen kanssa.
2 Jos lasten turvalaite joutuu koske-
tuksiin pääntuen kanssa ja pään-
tuki on poistettavissa, poista se.
Muussa tapauksessa aseta pään-
tuki ylimpään asentoon.
( S. 150)
VAROITUS
nKun asennat lasten turvalaitetta
Noudata seuraavia varotoimenpiteitä.
Näiden ohjeiden noudattamatta jättä-
minen voi johtaa kuolemaan tai vaka-
vaan loukkaantumiseen.
lÄlä anna lasten leikkiä turvavyöllä.
Jos turvavyö kietoutuu lapsen kau-
lan ympärille saattaa se johtaa lap-
sen kuristumiseen tai muihin vaka-
viin mahdollisesti kuolemaan johta-
viin henkilövahinkoihin. Tällaisessa
tilanteessa jos lukituslaitettakaan ei
saada vapautettua, leikkaa turva-
vyö poikki saksilla.
lVarmista, että turvavyö ja solki ovat
kunnolla lukittuneet ja että turvavyö
ei ole kiertynyt.
lHeiluta lasten turvalaitetta vasem-
malle ja oikealle sekä eteen- ja
taaksepäin varmistuaksesi sen kun-
nollisesta kiinnittymisestä.
lÄlä säädä istuimen asentoa lasten
turvalaitteen kiinnittämisen jälkeen.
lKun kiinnität lapsen koroketyynyn
kanssa turvavyöllä , varmista, että
olkavyö kulkee lapsen hartian kes-
kiosan yli. Vyö ei saa kulkea läheltä
kaulaa, eikä se saa pudota olka-
pään yli.
lAsenna lasten turvalaite aina sen
valmistajan ohjeiden mukaisesti.
Lasten turvalaitteen
kiinnittäminen ISOFIX-
kiinnityksellä
pM_RAV4_OM_OM42D20FI.book Page 58 Friday, November 6, 2020 4:11 PM

59
1
1-2. Lasten turvallisuus
Turvallisuuden vuoksi
3
Varmista kiinnityspisteiden pai-
kat ja kiinnitä turvalaite istui-
meen.
Kiinnityslenkit löyt yvät molempien is-
tuinten kohdalta selkänojan ja istui-
nosan välisestä raosta.
4 Kiinnitettyäsi lasten turvalaitteen
heiluta sitä eteen- ja taaksepäin
varmistuaksesi sen kunnollises-
ta kiinnittymisestä. ( S. 58)
nYlähihnan kiinnityspisteet
Takaistuimen reunimmaisilla istuin-
paikoilla on ylähihnan kiinnityspisteet.
Käytä kiinnityspisteitä, kusn kiinni-
tät ylähihnaa.
Ylähihnan kiinnityspisteet
Ylähihna
nYlähihnan kiinnittäminen ylä-
hihnan kiinnityspisteisiin
Asenna lasten turvalaite noudatta-
malla turvalaitteen mukana toimite-
tussa asennusohjeessa neuvottua
kiinnitysmenetelmää.
1 Säädä pääntuki ylimpään asen-
toon.
Jos lasten turvalaite joutuu kosketuksiin
pääntuen tai ylähihnan kanssa ja pään-
tuki on poistettavissa, poista se.
(S. 151)
VAROITUS
nKun asennat lasten turvalaitetta
Noudata seuraavia varotoimenpiteitä.
Näiden ohjeiden noudattamatta jättä-
minen voi johtaa kuolemaan tai vaka-
vaan loukkaantumiseen.
lÄlä säädä istuimen asentoa lasten
turvalaitteen kiinnittämisen jälkeen.
lKun kiinnität turvalaitteen sen omil-
la kiinnitysvälineillä, varmistu, ettei
kiinnityspisteiden ympärillä ole mi-
tään vieraita esineitä ja ettei turva-
vyö jää turvalaitteen taakse puris-
tuksiin.
lAsenna lasten turvalaite aina sen
valmistajan ohjeiden mukaisesti.
Ylähihnan kiinnityspisteen
käyttö
A
B
pM_RAV4_OM_OM42D20FI.book Page 59 Friday, November 6, 2020 4:11 PM

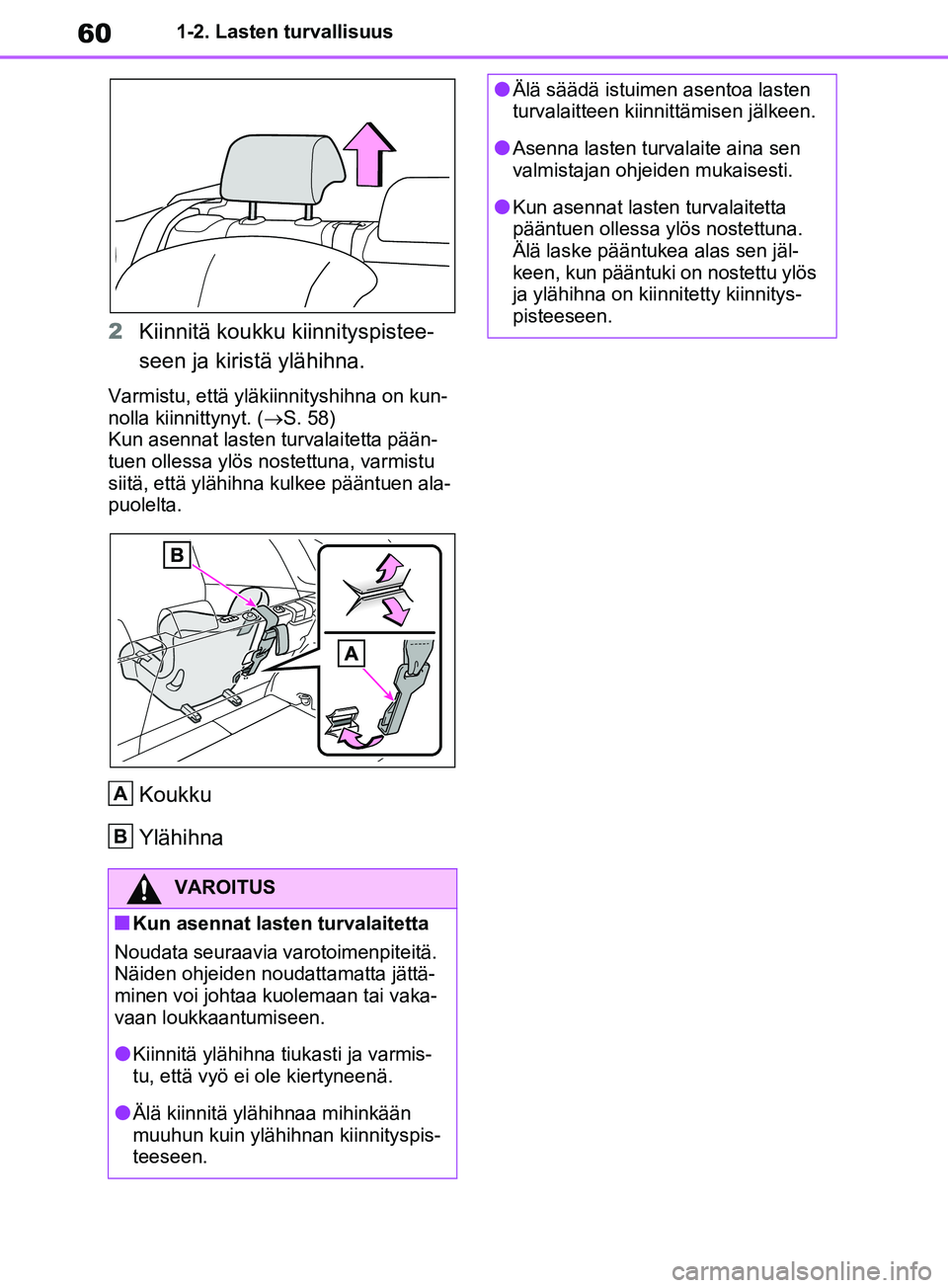

601-2. Lasten turvallisuus
2Kiinnitä koukku kiinnityspistee-
seen ja kiristä ylähihna.
Varmistu, että yläkiinnityshihna on kun-
nolla kiinni ttynyt. (S. 58)
Kun asennat lasten turvalaitetta pään-
tuen ollessa ylös nostettuna, varmistu
siitä, että ylähihna kulkee pääntuen ala-
puolelta.
Koukku
Ylähihna
VAROITUS
nKun asennat lasten turvalaitetta
Noudata seuraavia varotoimenpiteitä.
Näiden ohjeiden noudattamatta jättä-
minen voi johtaa kuolemaan tai vaka-
vaan loukkaantumiseen.
lKiinnitä ylähihna tiukasti ja varmis-
tu, että vyö ei ole kiertyneenä.
lÄlä kiinnitä ylähihnaa mihinkään
muuhun kuin ylähihnan kiinnityspis-
teeseen.
A
B
lÄlä säädä istuimen asentoa lasten
turvalaitteen kiinnittämisen jälkeen.
lAsenna lasten turvalaite aina sen
valmistajan ohjeiden mukaisesti.
lKun asennat lasten turvalaitetta
pääntuen ollessa ylös nostettuna.
Älä laske pääntukea alas sen jäl-
keen, kun pääntuki on nostettu ylös
ja ylähihna on kiinnitetty kiinnitys-
pisteeseen.
pM_RAV4_OM_OM42D20FI.book Page 60 Friday, November 6, 2020 4:11 PM
