TOYOTA RAV4 PHEV 2021 Manual de utilização (in Portuguese)

59
1 1-2. Segurança para crianças
Questões de segurança
Sistemas de segurança para crianças recomendados e tabela de
compatibilidade
Os sistemas de segurança para crianças mencionados na tabela podem
não estar disponíveis fora da área da UE.
Quando instalar alguns tipos de
sistemas de segurança para crian-
ças no banco traseiro, pode não
ser possível utilizar devidamente os
cintos nas posições junto ao sis-
tema de segurança sem interferir
com o mesmo ou sem afetar a efi-
cácia do cinto de segurança.
Certifique-se de que o seu cinto de segurança se ajusta sobre o seu
ombro e em baixo, sobre os qua-
dris. Se isso não acontecer, ou se o
cinto de segurança interferir com o
sistema de segurança para crian-
ças, mude para uma posição dife-
rente. O não cumprimento destas
medidas pode resultar em morte ou
ferimentos graves.

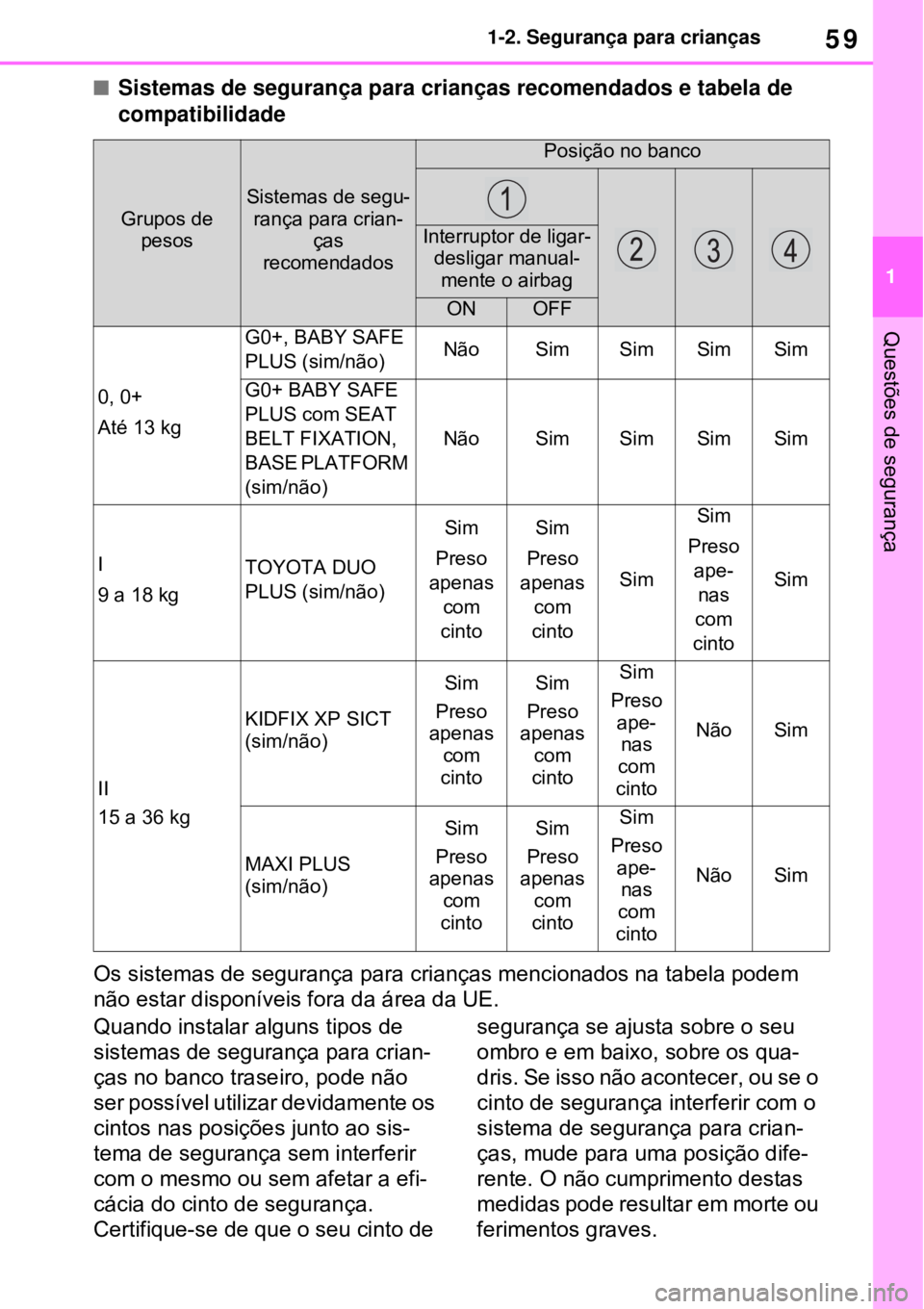

Grupos de
pesos
Sistemas de segu-
rança para crian-
ças
recomendados
Posição no banco
Interruptor de ligar-
desligar manual-
mente o airbag
ONOFF
0, 0+
Até 13 kg
G0+, BABY SAFE
PLUS (sim/não)NãoSimSimSimSim
G0+ BABY SAFE
PLUS com SEAT
BELT FIXATION,
BASE PLATFORM
(sim/não)
NãoSimSimSimSim
I
9 a 18 kgTOYOTA DUO
PLUS (sim/não)
Sim
Preso
apenas
com
cintoSim
Preso
apenas
com
cinto
Sim
Sim
Preso
ape-
nas
com
cinto
Sim
II
15 a 36 kg
KIDFIX XP SICT
(sim/não)
Sim
Preso
apenas
com
cintoSim
Preso
apenas
com
cintoSim
Preso
ape-
nas
com
cinto
NãoSim
MAXI PLUS
(sim/não)
Sim
Preso
apenas
com
cintoSim
Preso
apenas
com
cintoSim
Preso
ape-
nas
com
cinto
NãoSim

601-2. Segurança para crianças
Quando instalar um sistema de
segurança para crianças nos ban-
cos traseiros, ajuste o banco da
frente para que este não interfira
com a criança nem com o sistema
de segurança para crianças.
Quando instalar um sistema de
segurança para crianças com
base de apoio, se o sistema de
segurança para crianças interferir
com o encosto do banco quando o
estiver a prender à base de apoio,
ajuste o encosto do banco para
trás até que não haja interferência.
Se o suporte de fixação da faixa
do ombro do cinto de segurança
estiver à frente da guia do cinto de
segurança da criança, mova o
assento do banco para a frente.Quando instalar uma cadeirinha
tipo júnior, se a criança ficar
numa posição muito vertical,
ajuste o ângulo do encosto do
banco para a posição mais con-
fortável possível. Para além
disso, se o suporte de fixação da
faixa do ombro do cinto de segu-
rança estiver à frente da guia do
cinto de segurança da criança,
mova o assento do banco para a
frente.
Confirme as informações sobre a instalação do sistema de segurança para
crianças no manual de instruções que acompanha o mesmo.
Método de instalação do sistema de segurança para crianças

61
1 1-2. Segurança para crianças
Questões de segurança
Método de instalaçãoPágina
Fixação com cinto de
segurançaP.62
Fixação com apoio infe-
rior ISOFIXP.63
Fixação com correia
superiorP.65

621-2. Segurança para crianças
 Instalar um sistema de segu-
rança para crianças utilizando
um cinto de segurança
Instale o sistema de segurança
para crianças (cadeirinha) de
acordo com as instruções do
manual do sistema de segurança
para crianças.
Se o sistema de segurança para
crianças em questão não pertencer
à categoria "universal" (ou a infor-
mação necessária não contar da
tabela), consulte a "Lista de veícu-
los" fornecida pelo fabricante do
sistema de segurança para crian-
ças para verificar as possíveis posi-
ções de instalação ou verifique a
sua compatibilidade após consul-
tar o vendedor do sistema de segu-
rança para crianças. (P.55, 56)
1Se for inevitável instalar um sis-
tema de segurança para crian-
ças no banco do passageiro da
frente, consulte P.52 para obter
informações sobre o ajuste do
banco do passageiro da frente.
2Ajuste o ângulo do encosto do
banco para a posição mais verti-
cal possível. Quando instalar
um sistema de segurança para
crianças, se existir uma folga
entre o mesmo e o encosto do
banco, ajuste o ângulo do
mesmo até obter uma boa mar-
gem de contacto.
3Se o encosto de cabeça interferir
com a instalação do sistema de
segurança para crianças e se for
possível remover o encosto de cabeça, faça-o. Caso contrário,
coloque o encosto de cabeça na
posição mais elevada possível.
(P.276)
4Passe o cinto de segurança
através do sistema de segu-
rança para crianças e introduza
a patilha na fivela. Certifique-se
de que o cinto não fica torcido.
Prenda, de forma segura, o
cinto de segurança ao sistema
de segurança para crianças de
acordo com as instruções que
vêm junto com o mesmo.
5Se o seu sistema de segurança
para crianças não estiver equi-
pado com um sistema de blo-
queio (uma funcionalidade de
bloqueio do cinto de segurança),
prenda o sistema de segurança
para crianças utilizando uma
mola de trancamento.
6Após instalar o sistema de
segurança para crianças, mova-
o para a frente e para trás, a fim
de garantir que este está devi-
damente instalado. (P.63)
Sistema de segurança para
crianças preso com o cinto
de segurança

63
1 1-2. Segurança para crianças
Questões de segurança
Remover um sistema de segu-
rança para crianças (cadeiri-
nha) instalado com um cinto
de segurança
Pressione a tecla de destranca-
mento da fivela e deixe o cinto de
segurança retrair completamente.
Ao soltar a fivela, o sistema de
segurança para crianças pode
levantar devido ao design do
assento do banco. Quando libertar
a fivela, segure o sistema de segu-
rança para crianças.
Uma vez que o cinto de segurança
enrola automaticamente, coloque-
o, lentamente, na sua posição de
acondicionamento.
Quando instalar um sistema de segu-
rança para crianças (cadeirinha)
Poderá ser necessária uma mola de
trancamento para instalar o sistema de
segurança para crianças. Siga as instru-
ções fornecidas pelo fabricante do sis-
tema. Se o seu sistema de segurança
para crianças não tiver sido fornecido
com uma mola de trancamento, pode
adquirir este dispositivo num concessio-
nário Toyota autorizado, reparador
Toyota autorizado ou em qualquer repa-
rador da sua confiança: Mola de tranca-
mento para sistema de segurança para
crianças (Peça N.º 73119-22010)
Fixação com apoios inferiores
ISOFIX (Sistema de segu-
rança para crianças com ISO-
FIX)
São fornecidos fixadores inferiores
para os bancos traseiros exterio-
res. (As etiquetas coladas nos ban-
cos indicam a localização dos
fixadores.) AVISO
Quando instalar um sistema de
segurança para crianças (cadeiri-
nha)
Cumpra com as seguintes precauções.
O não cumprimento das mesmas pode
resultar em morte ou ferimentos graves.
Não permita que as crianças brin-
quem com o cinto de segurança.
Se o cinto de segurança ficar tor-
cido à volta do pescoço da criança,
esta pode sufocar ou sofrer feri-
mentos graves que podem resultar
em morte. Se tal acontecer e não
for possível desapertar o cinto, uti-
lize uma tesoura para o cortar.
Certifique-se de que o cinto e a
patilha estão devidamente tranca-
dos e que o cinto não está torcido.
Abane o sistema de segurança
para crianças (cadeirinha) para a
esquerda e para a direita, para a
frente e para trás para se certificar
que este está devidamente insta-
lado.
Depois de instalar um sistema de
segurança para crianças não volte
a ajustar o banco.
Quando instalar uma cadeirinha
tipo júnior, certifique-se de que a
faixa do ombro do cinto de segu-
rança fica devidamente colocada no
centro do ombro da criança. O cinto
deve ficar afastado do pescoço,
mas não tanto que possa descair
do ombro da criança.
Siga todas as instruções de instala-
ção fornecidas pelo fabricante do sis-
tema de segurança para crianças.
Sistema de segurança para
crianças preso com apoios
inferiores ISOFIX

641-2. Segurança para crianças
Instalação com apoios inferiores
ISOFIX (Sistema de segurança
para crianças com ISOFIX)
Instale o sistema de segurança
para crianças de acordo com o
manual que acompanha o sistema
de segurança para crianças.
Se o sistema de segurança para
crianças em questão não pertencer
à categoria "universal" (ou a infor-
mação necessária não contar da
tabela), consulte a "Lista de veícu-
los" fornecida pelo fabricante do
sistema de segurança para crian-
ças para verificar as possíveis posi-
ções de instalação ou verifique a
sua compatibilidade após consul-
tar o vendedor do sistema de segu-
rança para crianças.
(P.55, 56)
1Ajuste o ângulo do encosto do
banco para a posição mais verti-
cal possível. Quando instalar
um sistema de segurança para
crianças, se existir uma folga
entre o mesmo e o encosto do
banco, ajuste o ângulo do
mesmo até obter uma boa mar-
gem de contacto.
2Se o encosto de cabeça interfe-
rir com a instalação do sistema
de segurança para crianças e
for possível remover o encosto
de cabeça, faça-o. Caso contrá-rio, coloque o encosto de
cabeça na posição mais ele-
vada possível. (P.276)
3Verifique as posições das bar-
ras de fixação exclusivas e ins-
tale o sistema de segurança
para crianças no banco.
As barras são instaladas na folga que
existe entre o assento e o encosto do
banco.
4Após instalar o sistema de
segurança para crianças, mova-
o para trás e para a frente, a fim
de garantir que este foi insta-
lado de forma segura. (P.63)
AVISO
Quando instalar um sistema de
segurança para crianças (cadei-
rinha)
Cumpra com as seguintes precauções.
O não cumprimento das mesmas
pode resultar em morte ou ferimentos
graves.
Depois de instalar um sistema de
segurança para crianças não volte
a ajustar o banco.

65
1 1-2. Segurança para crianças
Questões de segurança
Pontos de fixação para correia
superior
Existem pontos de fixação para
correia superior para os bancos tra-
seiros exteriores.
Utilize os pontos de fixação supe-
riores quando prender a correia
superior.
Pontos de fixação para correia
superior
Correia superior
Prender a correia superior ao
ponto de fixação superior
Instale o sistema de segurança
para crianças de acordo com o
manual que o acompanha.
1Ajuste o encosto de cabeça
para a posição mais elevada
possível.
Se o encosto de cabeça interferir com o
sistema de segurança para crianças ou
com a instalação da correia superior e se for possível remover o encosto de
cabeça, remova-o. (P.276)
2Engate o gancho no ponto de
fixação superior e aperte a cor-
reia superior.
Certifique-se de que a correia superior
está devidamente engatada. (P.63).
Quando instalar o sistema de segu-
rança para crianças com o encosto de
cabeça elevado, certifique-se de que
passa a correia superior por baixo do
mesmo.
Gancho
Correia superior
Quando utilizar os apoios inferiores,
certifique-se de que não existem
objetos estranhos em redor dos mes-
mos e que o cinto de segurança não
fica preso por detrás do sistema de
segurança para crianças.
Siga todas as instruções de instala-
ção fornecidas pelo fabricante do sis-
tema de segurança para crianças.
Fixação com correia superior
A
B
AVISO
Quando instalar um sistema de
segurança para crianças
Cumpra com as seguintes precauções.
O não cumprimento das mesmas pode
resultar em morte ou ferimentos graves.
Prenda a correia superior de forma
segura e certifique-se de que o
cinto não está torcido.
A
B

661-2. Segurança para crianças
Prenda a correia superior apenas
ao ponto de fixação superior e não
a qualquer outro ponto de fixação.
Depois de prender um sistema de
segurança para crianças não volte
a ajustar o banco.
Siga todas as instruções de instala-
ção fornecidas pelo fabricante do sis-
tema de segurança para crianças.
Quando instalar o sistema de segu-
rança para crianças com o encosto
de cabeça elevado, não o baixe
depois de o elevar e de prender a
correia superior.

67
1 1-3. Assistência numa emergência
Questões de segurança
1-3.Assistência numa emergência
*: Funciona dentro da área da cober-
tura eCall. O nome deste sistema
difere de país para país.
Tipo A
Tecla "SOS"*
Luzes indicadoras
MicrofoneAltifalante
*: Esta tecla tem por função comunicar
com o operador do sistema eCall.
As outras teclas SOS disponíveis
noutros sistemas de um veículo
motorizado não estão relacionadas
com este dispositivo e não têm por
objetivo a comunicação com o opera-
dor do sistema eCall.
Tipo B
Tecla "SOS"*
Luzes indicadoras
Microfone
Altifalante
*: Esta tecla tem por função comunicar
com o operador do sistema eCall.
As outras teclas SOS disponíveis
noutros sistemas de um veículo
motorizado não estão relacionadas
com este dispositivo e não têm por
objetivo a comunicação com o opera-
dor do sistema eCall.
Chamadas de Emergência
Automáticas
Se um airbag deflagrar, o sistema foi
eCall*
O eCall é um serviço telemático
que utiliza dados do Sistema de
Navegação Global por Satélite
(GNSS) e tecnologia celular
incorporada para que seja pos-
sível fazer as chamadas de
emergência que se seguem:
Chamadas de emergência auto-
máticas (Notificação Automática
de Colisão) e chamadas de
emergência manuais (pressio-
nando a tecla “SOS”). Este ser-
viço é exigido pelas Normas da
União Europeia.
Componentes do sistema
A
B
C
Serviços de Notificação de
Emergência
D
A
B
C
D

681-3. Assistência numa emergência
concebido para, automaticamente,
fazer uma chamada para o centro de
controlo do eCall. * O operador que
lhe responder recebe a localização
do veículo, a hora do acidente e o
VIN do veículo. Serão feitas tentati-
vas para falar com os ocupantes do
veículo a fim de avaliar o nível de
emergência. Se os ocupantes não
conseguirem comunicar, o operador
trata, automaticamente, a chamada
como uma emergência, contacta o
prestador de serviços de emergência
mais próximo (sistema 112, etc.)
para descrever a situação e solicitar
que seja enviada assistência até ao
local.
*: Em alguns casos não será possível
fazer a chamada. (P.69)
Chamadas de Emergência
Manuais
Em caso de emergência, pressione
a tecla "SOS" para fazer uma cha-
mada para o centro de controlo do
eCall. * O operador que lhe respon-
der irá determinar a localização do
seu veículo, avaliar a emergência e
enviar a assistência necessária.
Certifique-se de que abre a tampa
antes de pressionar a tecla “SOS”.
Se, acidentalmente, pressionar a tecla
"SOS", informe o operador de que não está numa situação de emergência.
*: Em alguns casos não será possível
fazer a chamada. (P.69)
Quando colocar o interruptor Power
em ON, a luz do indicador verme-
lho acende durante 10 segundos e,
de seguida, a luz do indicador
verde acende por 2 segundos para
informar que o sistema está ativo.
As luzes dos indicadores informam
o seguinte:
Se a luz do indicador verde
acender e permanecer acesa, o
sistema está ativo.
Se a luz do indicador verde pis-
car duas vezes por segundo,
está a ser feita uma Chamada
de Emergência automática ou
manual.
Se a luz do indicador vermelho
acender em qualquer momento
que não imediatamente após ter
colocado o interruptor Power em
ON, o sistema pode estar ava-
riado ou a bateria auxiliar pode
estar descarregada.
Se a luz do indicador vermelho
piscar por, aproximadamente,
30 segundos durante uma Cha-
mada de Emergência, a cha-
mada foi desligada ou o sinal da
rede está fraco.
O tempo de vida útil da bateria auxiliar
não é superior a 3 anos.
Informação de software de código
livre e aberto
Este produto contém software de código
livre e aberto (FOSS).
A informação da licença e/ou código do
Luzes indicadoras
