TOYOTA RAV4 PLUG-IN HYBRID 2022 Bruksanvisningar (in Swedish)

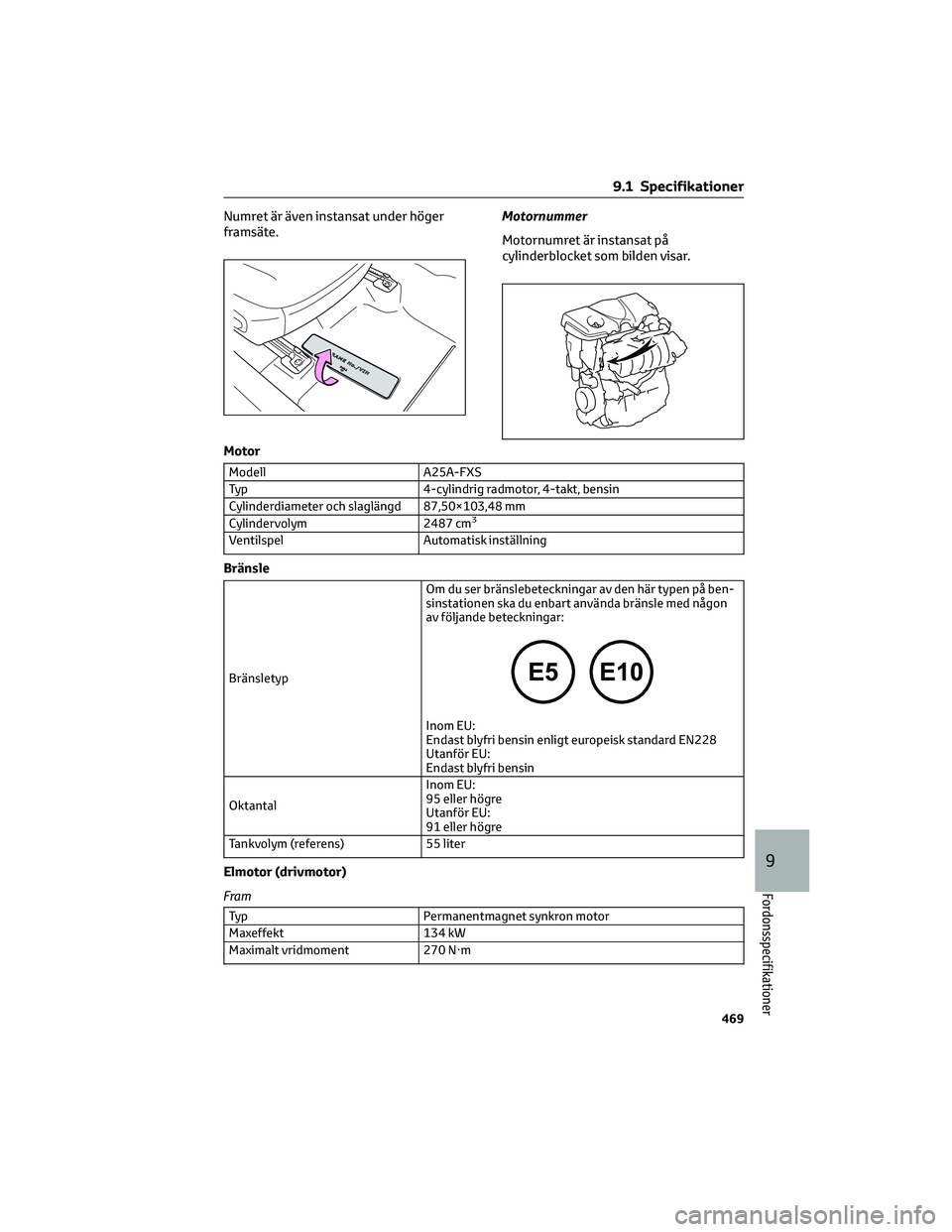

Numret är även instansat under höger
framsäte.Motornummer
Motornumret är instansat på
cylinderblocket som bilden visar.
Motor
Modell A25A-FXS
Typ 4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och slaglängd 87,50×103,48 mm
Cylindervolym 2487 cm
3
Ventilspel Automatisk inställning
Bränsle
BränsletypOm du ser bränslebeteckningar av den här typen på ben-
sinstationen ska du enbart använda bränsle med någon
av följande beteckningar:
Inom EU:
Endast blyfri bensin enligt europeisk standard EN228
Utanför EU:
Endast blyfri bensin
OktantalInom EU:
95 eller högre
Utanför EU:
91 eller högre
Tankvolym (referens) 55 liter
Elmotor (drivmotor)
Fram
Typ Permanentmagnet synkron motor
Maxeffekt 134 kW
Maximalt vridmoment 270 N·m
9.1 Specifikationer
469
9
Fordonsspecifikationer

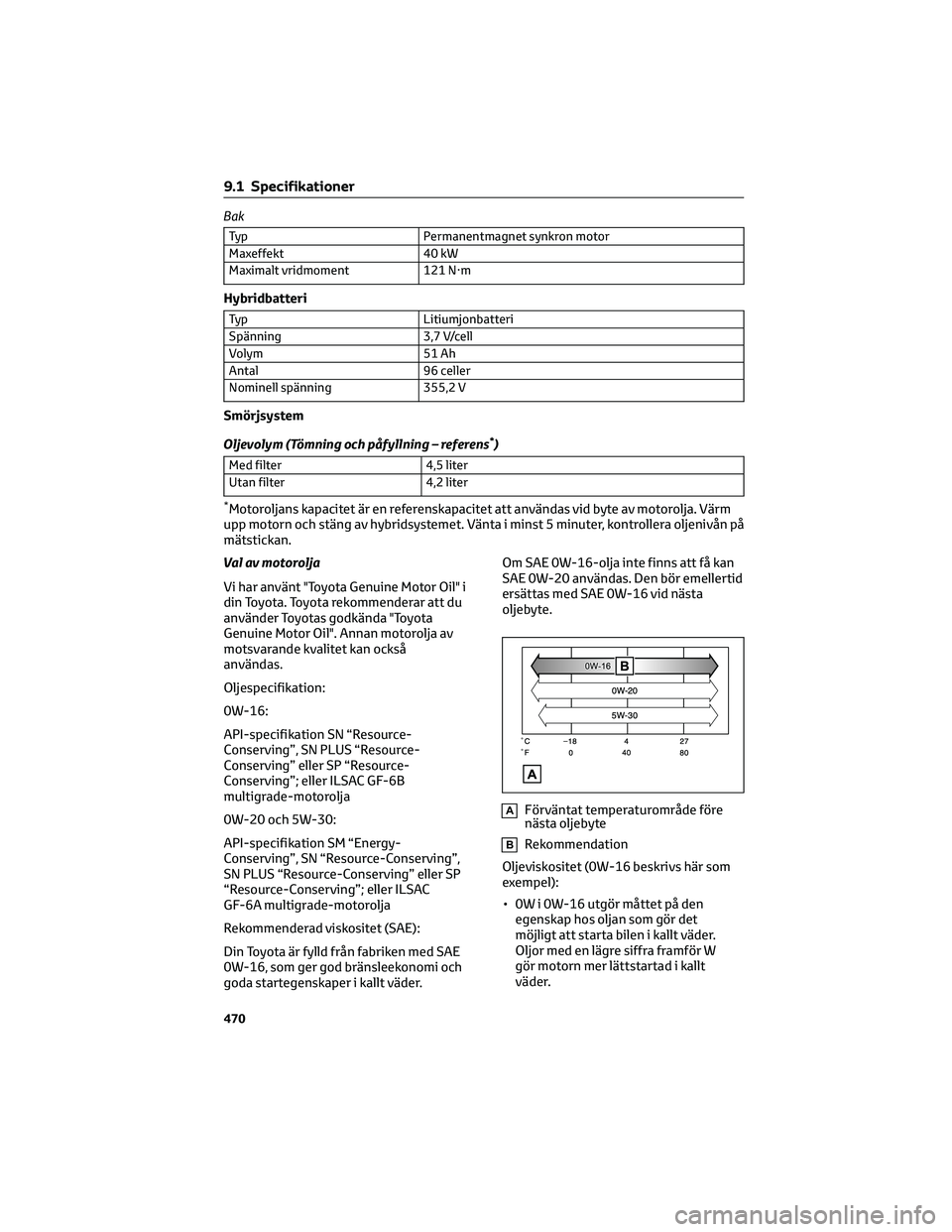

Bak
Typ Permanentmagnet synkron motor
Maxeffekt 40 kW
Maximalt vridmoment 121 N·m
Hybridbatteri
Typ Litiumjonbatteri
Spänning 3,7 V/cell
Volym 51 Ah
Antal 96 celler
Nominell spänning 355,2 V
Smörjsystem
Oljevolym (Tömning och påfyllning – referens
*)
Med filter 4,5 liter
Utan filter 4,2 liter
*Motoroljans kapacitet är en referenskapacitet att användas vid byte av motorolja. Värm
upp motorn och stäng av hybridsystemet. Vänta i minst 5 minuter, kontrollera oljenivån på
mätstickan.
Val av motorolja
Vi har använt "Toyota Genuine Motor Oil" i
din Toyota. Toyota rekommenderar att du
använder Toyotas godkända "Toyota
Genuine Motor Oil". Annan motorolja av
motsvarande kvalitet kan också
användas.
Oljespecifikation:
0W-16:
API-specifikation SN “Resource-
Conserving”, SN PLUS “Resource-
Conserving” eller SP “Resource-
Conserving”; eller ILSAC GF-6B
multigrade-motorolja
0W-20 och 5W-30:
API-specifikation SM “Energy-
Conserving”, SN “Resource-Conserving”,
SN PLUS “Resource-Conserving” eller SP
“Resource-Conserving”; eller ILSAC
GF-6A multigrade-motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken med SAE
0W-16, som ger god bränsleekonomi och
goda startegenskaper i kallt väder.Om SAE 0W-16-olja inte finns att få kan
SAE 0W-20 användas. Den bör emellertid
ersättas med SAE 0W-16 vid nästa
oljebyte.
AFörväntat temperaturområde före
nästa oljebyte
BRekommendation
Oljeviskositet (0W-16 beskrivs här som
exempel):
• 0W i 0W-16 utgör måttet på den
egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder.
Oljor med en lägre siffra framför W
gör motorn mer lättstartad i kallt
väder.
9.1 Specifikationer
470

• 16 i 0W-16 utgör måttet på oljans
viskositet vid hög temperatur. En olja
med hög viskositet (med högre värde)
kan vara lämplig att använda om bilen
körs i höga hastigheter, eller med
ovanligt tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns
på vissa oljeburkar/flaskor för att hjälpa
dig välja rätt olja.AAPI kvalitetsmärke
Övre del: "API SERVICE SP" innebär
oljans kvalitet enligt American
Petroleum Institute (API).
Mellersta del: "SAE 0W-16" innebär
viskositetsgraden enligt SAE.
Nedre del: "Resource-Conserving"
betyder att oljan har
bränslebesparande och
miljöskyddande egenskaper.
BILSAC godkännandemärke
ILSAC-märket (International
Lubricant Specification Advisory
Committee) visas på behållarens
framsida.
Kylsystem
Volym*Bensinmotor 7,4 liter
Drivenhet 2,0 liter
KylarvätskaDu kan använda någon av följande:
■"Toyota Super Long Life Coolant"
■Liknande högkvalitativ
etylenglykolbaserad kylarvätska
som inte innehåller silikat, amin,
nitrit eller borat med Hybrid
Organic Acid-teknik med lång
livslängd
Använd inte enbart vatten.
*Kylvätskans volym anges som referensmått. Om byte behöver utföras, kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer.
Tändsystem (tändstift)
Fabrikat DENSO FC16HR-Q8
Elektrodavstånd 0,8 mm
OBSERVERA
Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
9.1 Specifikationer
471
9
Fordonsspecifikationer

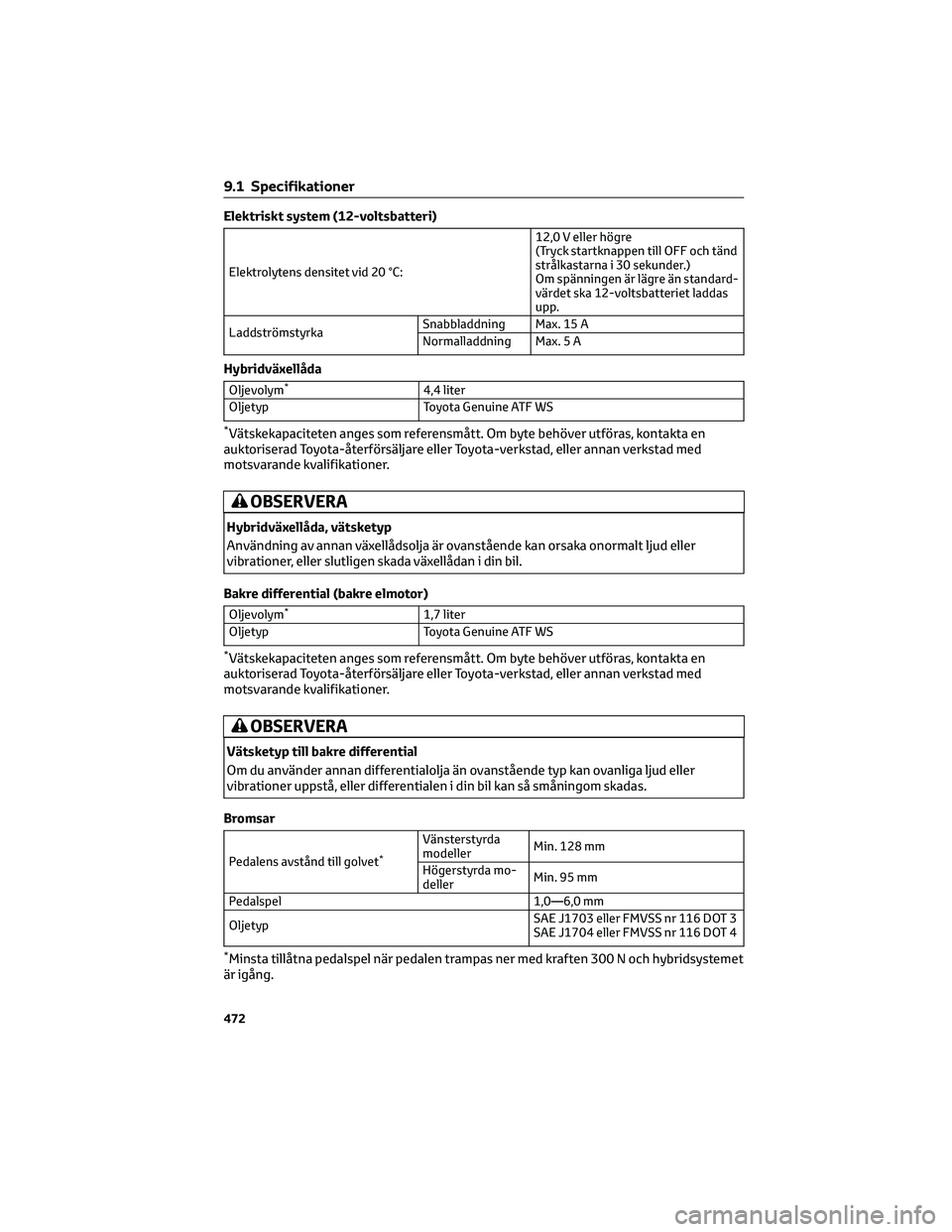

Elektriskt system (12-voltsbatteri)
Elektrolytens densitet vid 20 °C:12,0 V eller högre
(Tryck startknappen till OFF och tänd
strålkastarna i 30 sekunder.)
Om spänningen är lägre än standard-
värdet ska 12-voltsbatteriet laddas
upp.
LaddströmstyrkaSnabbladdning Max. 15 A
Normalladdning Max. 5 A
Hybridväxellåda
Oljevolym*4,4 liter
Oljetyp Toyota Genuine ATF WS
*Vätskekapaciteten anges som referensmått. Om byte behöver utföras, kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer.
OBSERVERA
Hybridväxellåda, vätsketyp
Användning av annan växellådsolja är ovanstående kan orsaka onormalt ljud eller
vibrationer, eller slutligen skada växellådan i din bil.
Bakre differential (bakre elmotor)
Oljevolym*1,7 liter
Oljetyp Toyota Genuine ATF WS
*Vätskekapaciteten anges som referensmått. Om byte behöver utföras, kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer.
OBSERVERA
Vätsketyp till bakre differential
Om du använder annan differentialolja än ovanstående typ kan ovanliga ljud eller
vibrationer uppstå, eller differentialen i din bil kan så småningom skadas.
Bromsar
Pedalens avstånd till golvet*
Vänsterstyrda
modellerMin. 128 mm
Högerstyrda mo-
dellerMin. 95 mm
Pedalspel 1,0—6,0 mm
OljetypSAE J1703 eller FMVSS nr 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
*Minsta tillåtna pedalspel när pedalen trampas ner med kraften 300 N och hybridsystemet
är igång.
9.1 Specifikationer
472

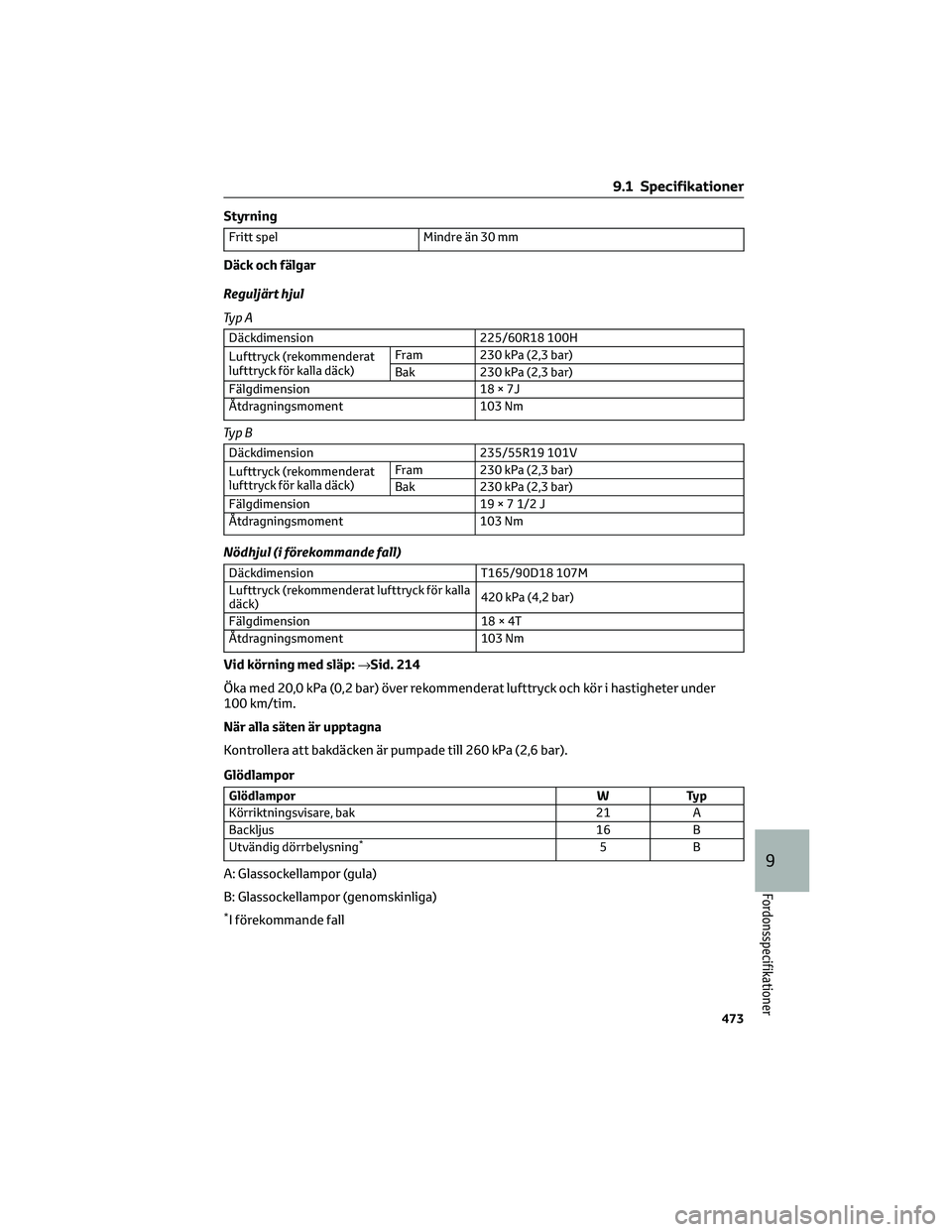

Styrning
Fritt spel Mindre än 30 mm
Däck och fälgar
Reguljärt hjul
Ty p A
Däckdimension 225/60R18 100H
Lufttryck (rekommenderat
lufttryck för kalla däck)Fram 230 kPa (2,3 bar)
Bak 230 kPa (2,3 bar)
Fälgdimension 18 × 7J
Åtdragningsmoment 103 Nm
Ty p B
Däckdimension 235/55R19 101V
Lufttryck (rekommenderat
lufttryck för kalla däck)Fram 230 kPa (2,3 bar)
Bak 230 kPa (2,3 bar)
Fälgdimension 19 × 7 1/2 J
Åtdragningsmoment 103 Nm
Nödhjul (i förekommande fall)
Däckdimension T165/90D18 107M
Lufttryck (rekommenderat lufttryck för kalla
däck)420 kPa (4,2 bar)
Fälgdimension 18 × 4T
Åtdragningsmoment 103 Nm
Vid körning med släp:→Sid. 214
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör i hastigheter under
100 km/tim.
När alla säten är upptagna
Kontrollera att bakdäcken är pumpade till 260 kPa (2,6 bar).
Glödlampor
Glödlampor W Typ
Körriktningsvisare, bak 21 A
Backljus 16 B
Utvändig dörrbelysning
*5B
A: Glassockellampor (gula)
B: Glassockellampor (genomskinliga)
*I förekommande fall
9.1 Specifikationer
473
9
Fordonsspecifikationer

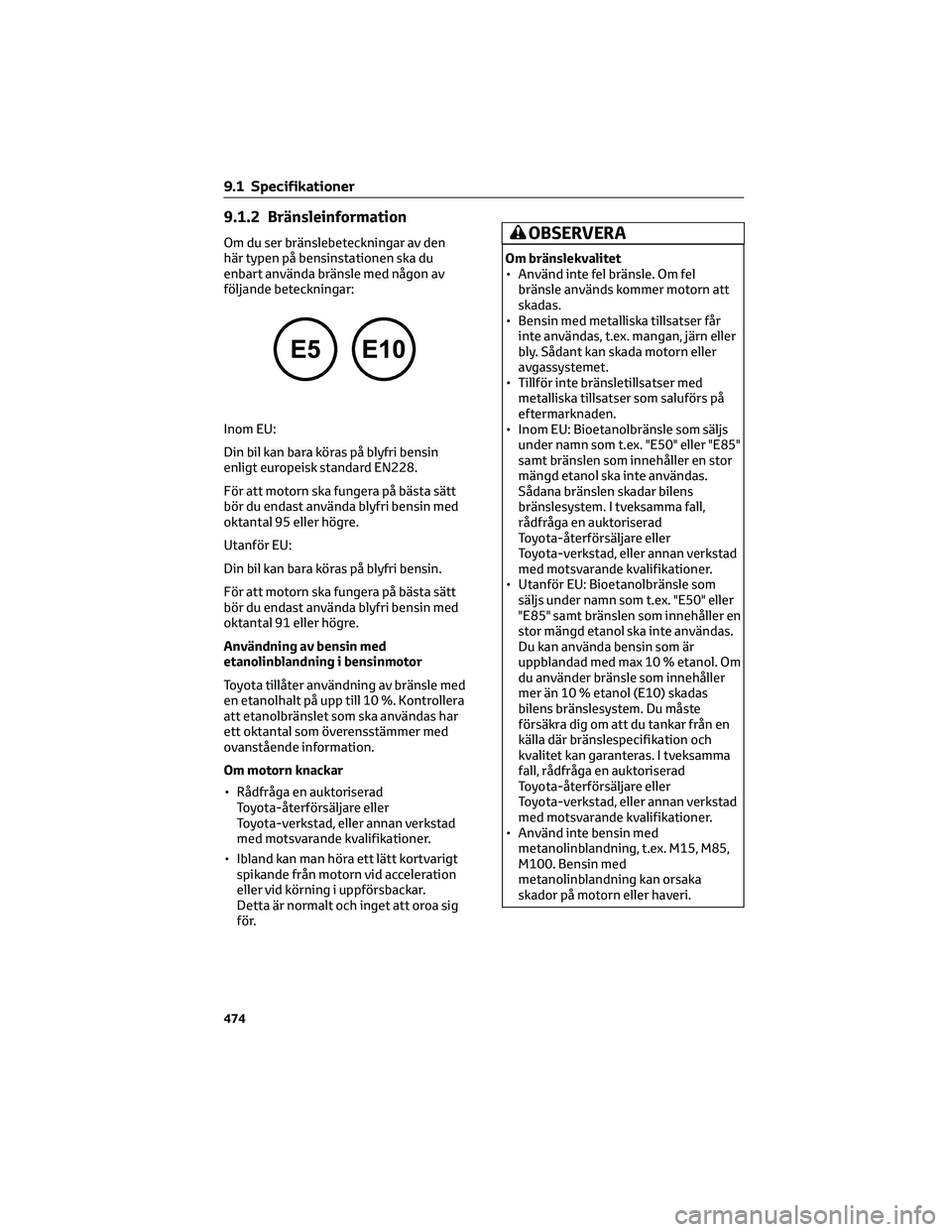

9.1.2 Bränsleinformation
Om du ser bränslebeteckningar av den
här typen på bensinstationen ska du
enbart använda bränsle med någon av
följande beteckningar:
Inom EU:
Din bil kan bara köras på blyfri bensin
enligt europeisk standard EN228.
För att motorn ska fungera på bästa sätt
bör du endast använda blyfri bensin med
oktantal 95 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa sätt
bör du endast använda blyfri bensin med
oktantal 91 eller högre.
Användning av bensin med
etanolinblandning i bensinmotor
Toyota tillåter användning av bränsle med
en etanolhalt på upp till 10 %. Kontrollera
att etanolbränslet som ska användas har
ett oktantal som överensstämmer med
ovanstående information.
Om motorn knackar
• Rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Ibland kan man höra ett lätt kortvarigt
spikande från motorn vid acceleration
eller vid körning i uppförsbackar.
Detta är normalt och inget att oroa sig
för.
OBSERVERA
Om bränslekvalitet
• Använd inte fel bränsle. Om fel
bränsle används kommer motorn att
skadas.
• Bensin med metalliska tillsatser får
inte användas, t.ex. mangan, järn eller
bly. Sådant kan skada motorn eller
avgassystemet.
• Tillför inte bränsletillsatser med
metalliska tillsatser som saluförs på
eftermarknaden.
• Inom EU: Bioetanolbränsle som säljs
under namn som t.ex. "E50" eller "E85"
samt bränslen som innehåller en stor
mängd etanol ska inte användas.
Sådana bränslen skadar bilens
bränslesystem. I tveksamma fall,
rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Utanför EU: Bioetanolbränsle som
säljs under namn som t.ex. "E50" eller
"E85" samt bränslen som innehåller en
stor mängd etanol ska inte användas.
Du kan använda bensin som är
uppblandad med max 10 % etanol. Om
du använder bränsle som innehåller
mer än 10 % etanol (E10) skadas
bilens bränslesystem. Du måste
försäkra dig om att du tankar från en
källa där bränslespecifikation och
kvalitet kan garanteras. I tveksamma
fall, rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Använd inte bensin med
metanolinblandning, t.ex. M15, M85,
M100. Bensin med
metanolinblandning kan orsaka
skador på motorn eller haveri.
9.1 Specifikationer
474

9.2 Specialinställning
9.2.1 Anpassningsbara
funktioner
Bilen innehåller ett antal elektroniska
funktioner som kan personanpassas
enligt önskemål. Inställningarna av dessa
funktioner kan ändras via
informationsdisplayen, navigations-/
multimediasystemet eller hos en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Anpassningsbara bilfunktioner
Ändringar med navigations-/
multimediasystemet
1. Tryck på knappen "MENU".
2. Välj ”Inställning” på menyskärmen
och därefter ”Vehicle”.
3. Tryck på ”Vehicle customization”.
Ett antal inställningar kan ändras. Se
ytterligare uppgifter i förteckningen över
inställningar som kan ändras.
Ändringar som utförs på
informationsdisplayen
1. Tryck på
ellerpå ratten och
välj.
2. Tryck på
ellerpå ratten för att
välja funktionen.
3. För att växla funktionen På/Av, tryck
på
för att växla till önskad
inställning.
4. Håll
intryckt och visa
inställningsskärmen för att göra
detaljerad inställning av funktioner
som kan ha detaljerad inställning.
Metoden för att utföra detaljerade
inställningar varierar för olika
skärmar. Se rekommendationstexten
som visas på skärmen.
Tryck på
för att gå tillbaka till
föregående skärm eller lämna läget
för specialinställning.Vid anpassning med navigations-/
multimediasystemet eller
informationsdisplayen
Stanna bilen på en säker plats, ansätt
parkeringsbromsen och för växelspaken
till P. Undvik att 12-voltsbatteriet laddas
ur genom att låta hybridsystemet vara
igång medan funktionerna specialinställs.
VARNING!
När specialinställning utförs
Eftersom hybridsystemet måste vara
igång medan specialinställningarna
görs bör du se till att bilen är parkerad
på en plats med bra ventilation. I ett
slutet utrymme, som ett garage, kan
avgaser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det kan
leda till dödsfall eller utgöra en allvarlig
hälsorisk.
OBSERVERA
När specialanpassning utförs
Hybridsystemet ska vara igång medan
funktioner specialinställs för att undvika
att 12-voltsbatteriet laddas ur.
9.2 Specialinställning
475
9
Fordonsspecifikationer

Funktioner som kan specialanpassas
Vissa funktionsinställningar ändras samtidigt med specialinställning av andra funktioner.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning för ytterligare information.
AModeller med navigationssystem eller multimediasystem: Inställningar som kan
ändras via navigationssystemet eller multimediasystemet
BInställningar som kan ändras via informationsdisplayen
CInställningar som kan ändras hos en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer.
Definition av symboler:O=Tillgänglig,–=Ejtillgänglig
Larm
*(→Sid. 60)
Funktion StandardinställningAnpassad inställ-
ningABC
Avaktiverar larmet när dör-
rarna låses upp med den me-
kaniska nyckelnAvstängd På – – O
*I förekommande fall
Laddningssystem (→Sid. 99, Sid. 102)
Funktion StandardinställningAnpassad inställ-
ningABC
”Laddningsström” MAX8A
–O–
16A*
”Battery Heater” På Avstängd – O –
”Battery Cooler” På Avstängd – O –
*Enbart modeller med inbyggd drivbatteriladdare på 6,6 kW
Instrument, mätare och informationsdisplay (→Sid. 139, Sid. 143)
Funktion*1StandardinställningAnpassad inställ-
ningABC
Språk*2Engelska Utom engelska*3–O–
Enheter
*2km (L/100 km, kWh/
100 km)km (km/L, km/kWh)
–O–
miles (MPG, miles/
kWh)
*4
Hastighetsmätardisplay Analog Digital – O –
EV-kontrollampa På Avstängd – O –
”Eco Guidance” (ECO Accele-
rator Guidance)På Avstängd – O –
”Bränsleförbrukning” ”Totalt genomsnitt””Snitt resa”
–O–
”Snitt tankn.”
”Strömförbrukning” ”Totalt genomsnitt” ”Snitt resa” – O –
9.2 Specialinställning
476

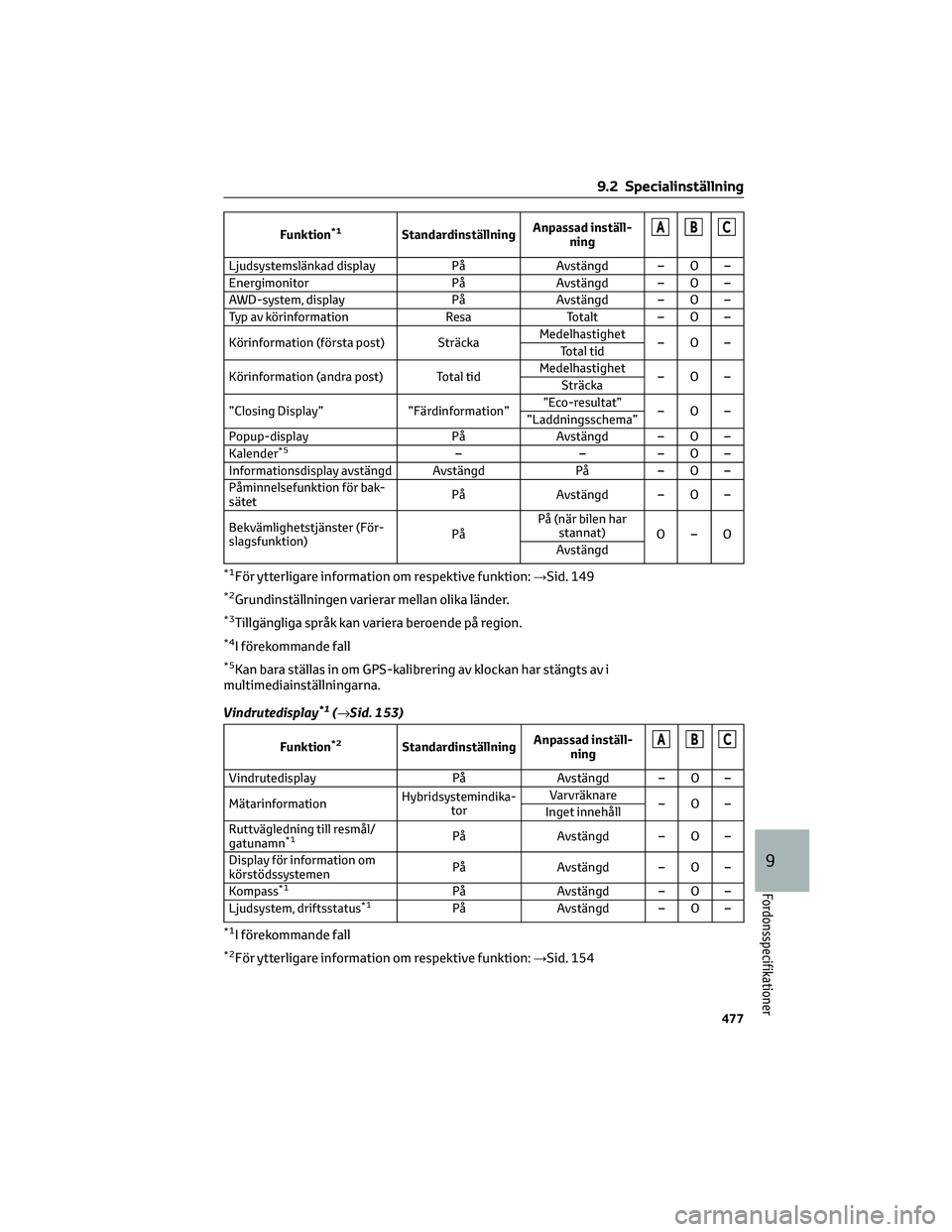

Funktion*1StandardinställningAnpassad inställ-
ningABC
Ljudsystemslänkad display På Avstängd – O –
Energimonitor På Avstängd – O –
AWD-system, display På Avstängd – O –
Typ av körinformation Resa Totalt – O –
Körinformation (första post) SträckaMedelhastighet
–O–
Total tid
Körinformation (andra post) Total tidMedelhastighet
–O–
Sträcka
”Closing Display” ”Färdinformation””Eco-resultat”
–O–
”Laddningsschema”
Popup-display På Avstängd – O –
Kalender
*5–––O–
Informationsdisplay avstängd Avstängd På – O –
Påminnelsefunktion för bak-
sätetPå Avstängd – O –
Bekvämlighetstjänster (För-
slagsfunktion)PåPå (när bilen har
stannat)
O–O
Avstängd
*1För ytterligare information om respektive funktion:→Sid. 149
*2Grundinställningen varierar mellan olika länder.
*3Tillgängliga språk kan variera beroende på region.
*4I förekommande fall
*5Kan bara ställas in om GPS-kalibrering av klockan har stängts av i
multimediainställningarna.
Vindrutedisplay
*1(→Sid. 153)
Funktion*2StandardinställningAnpassad inställ-
ningABC
Vindrutedisplay På Avstängd – O –
MätarinformationHybridsystemindika-
torVarvräknare
–O–
Inget innehåll
Ruttvägledning till resmål/
gatunamn
*1På Avstängd – O –
Display för information om
körstödssystemenPå Avstängd – O –
Kompass
*1På Avstängd – O –
Ljudsystem, driftsstatus*1På Avstängd – O –
*1I förekommande fall
*2För ytterligare information om respektive funktion:→Sid. 154
9.2 Specialinställning
477
9
Fordonsspecifikationer

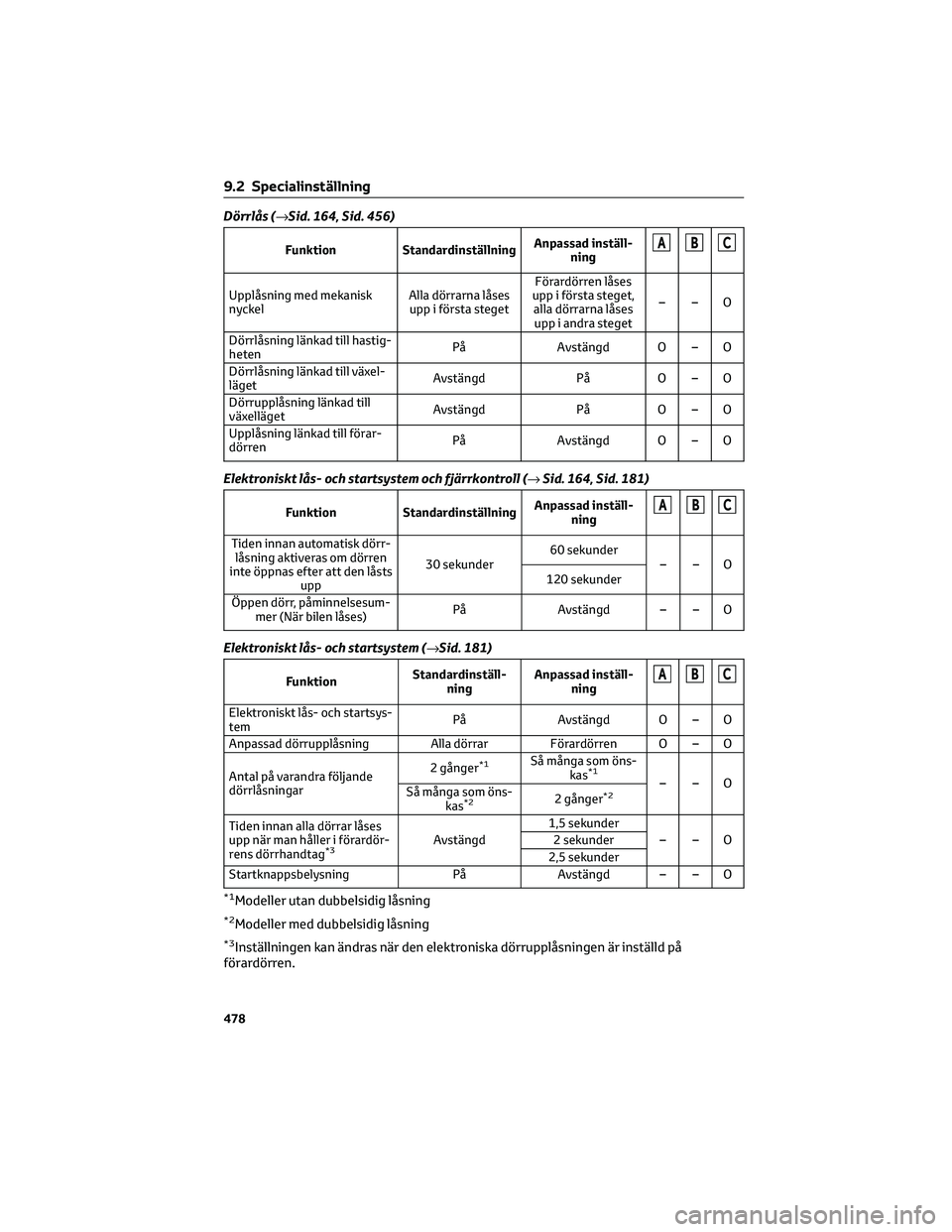

Dörrlås (→Sid. 164, Sid. 456)
Funktion StandardinställningAnpassad inställ-
ningABC
Upplåsning med mekanisk
nyckelAlla dörrarna låses
upp i första stegetFörardörren låses
upp i första steget,
alla dörrarna låses
upp i andra steget––O
Dörrlåsning länkad till hastig-
hetenPå Avstängd O – O
Dörrlåsning länkad till växel-
lägetAvstängd På O – O
Dörrupplåsning länkad till
växellägetAvstängd På O – O
Upplåsning länkad till förar-
dörrenPå Avstängd O – O
Elektroniskt lås- och startsystem och fjärrkontroll (→Sid. 164, Sid. 181)
Funktion StandardinställningAnpassad inställ-
ningABC
Tiden innan automatisk dörr-
låsning aktiveras om dörren
inte öppnas efter att den låsts
upp30 sekunder60 sekunder
––O
120 sekunder
Öppen dörr, påminnelsesum-
mer (När bilen låses)På Avstängd – – O
Elektroniskt lås- och startsystem (→Sid. 181)
FunktionStandardinställ-
ningAnpassad inställ-
ningABC
Elektroniskt lås- och startsys-
temPå Avstängd O – O
Anpassad dörrupplåsning Alla dörrar Förardörren O – O
Antal på varandra följande
dörrlåsningar2 gånger
*1Så många som öns-
kas*1––O
Så många som öns-
kas
*22 gånger*2
Tiden innan alla dörrar låses
upp när man håller i förardör-
rens dörrhandtag
*3Avstängd1,5 sekunder
––O 2 sekunder
2,5 sekunder
Startknappsbelysning På Avstängd – – O
*1Modeller utan dubbelsidig låsning
*2Modeller med dubbelsidig låsning
*3Inställningen kan ändras när den elektroniska dörrupplåsningen är inställd på
förardörren.
9.2 Specialinställning
478
