2-2. Carregamento
Sistema híbrido plug-in
nO carregamento termina antes da hora definida em “Departure”
(Hora de fim do carregamento)
nO carregamento não está completo, apesar de ser a hora definida
em “Departure” (Hora de fim do carregamento)
nO carregamento não é iniciado, apesar de estar na hora definida em
“Start” (Hora de início do carregamento)
Quando uma porta é aberta com o
interruptor Power ligado, após o carregamento, é exibida uma men-
sagem no mostrador de informa -
Causa provávelProcedimento corretivo

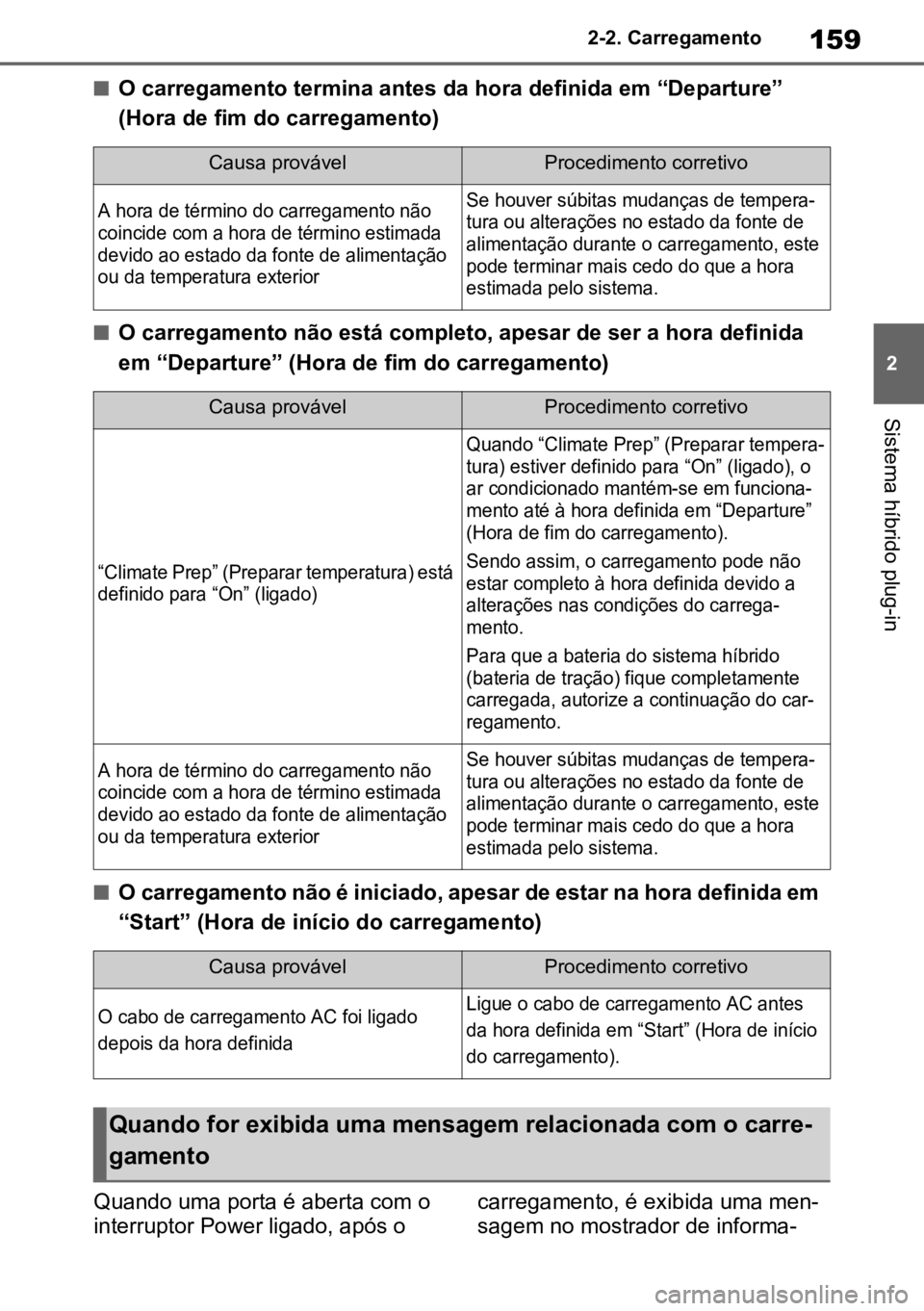

A hora de término do carregamento não
coincide com a hora de término estimada
devido ao estado da fonte de alimentação
ou da temperatura exteriorSe houver súbitas mudanças de tempera -
tura ou alterações no estado da fonte de
alimentação durante o carregamento, este
pode terminar mais cedo do que a hora
estimada pelo sistema.

Causa provávelProcedimento corretivo

“Climate Prep” (Preparar temperatura) está
definido para “On” (ligado)
Quando “Climate Prep” (Preparar tempera -
tura) estiver definido para “On” (ligado), o
ar condicionado mantém-se em funciona -
mento até à hora definida em “Departure”
(Hora de fim do carregamento).
Sendo assim, o carregamento pode não
estar completo à hora definida devido a
alterações nas condições do carrega -
mento.
Para que a bateria do sistema híbrido
(bateria de tração) fique completamente
carregada, autorize a continuação do car -
regamento.
A hora de término do carregamento não
coincide com a hora de término estimada
devido ao estado da fonte de alimentação
ou da temperatura exteriorSe houver súbitas mudanças de tempera -
tura ou alterações no estado da fonte de
alimentação durante o carregamento, este
pode terminar mais cedo do que a hora
estimada pelo sistema.

Causa provávelProcedimento corretivo

O cabo de carregamento AC foi ligado
depois da hora definidaLigue o cabo de carregamento AC antes
da hora definida em “Start” (Hora de início
do carregamento).

Quando for exibida uma mensagem relacionada com o carre-
gamento

1602-2. Carregamento
ções múltiplas.
Quando isto acontecer, siga as instru-
ções apresentadas no ecrã.
nSe a indicação “Charging Stopped Due to Pulled out Charging Con -
nector” (Carregamento interrompido por ter desligado a ficha de
carregamento) for exibida
*: Consome eletricidade quando a função “Battery Heater” (Aquecimento da bate-
Causa provávelProcedimento corretivo

O conector de carregamento AC foi remo -
vido durante o carregamento
Quando remover o conector de carrega -
mento AC durante o carregamento, este
será interrompido. Se pretender carregar
completamente a bateria do sistema
híbrido (bateria de tração), volte a ligar a
ficha de carregamento.
Depois da bateria do sistema híbrido
(bateria de tração) estar completamente
carregada, a ficha de carregamento foi
removida enquanto a bateria do sistema
híbrido (bateria de tração) estava a car-
regar novamente por estar a utilizar fun -
ções que consomem eletricidade
* e a
carga remanescente estar a baixar.

O conector de carregamento AC não está
devidamente preso
Verifique o estado da ligação da ficha de
carregamento AC.
 Quando ligar o conector de carrega-
mento AC, insira-o devidamente até
ouvir um clique.
 Depois de ligar o conector de carrega -
mento AC, certifique-se de que o indica -
dor de carregamento está ligado.
Se não for possível fazer o carregamento
apesar de ter seguido os procedimentos,
leve o seu veículo a um concessionário
Toyota autorizado, reparador Toyota auto -
rizado ou a qualquer reparador da sua con -
fiança.
O conector de carregamento AC foi desblo -
queado durante o carregamento
Quando o conector de carregamento AC
for desbloqueado durante o carregamento,
este é interrompido. Para continuar o car -
regamento, volte a ligar a ficha de carrega -
mento.

161
2
2-2. Carregamento
Sistema híbrido plug-in
ria) (
P.127), o ar condicionado associado à função ( P.143) ou o sistema de
ar condicionado estiver em funcionamento ( P.414).
nSe a indicação “Charging Complete Limited Due to Battery Temp”
(Tempo de finalização de carregamento comprometido devido à
temperatura da bateria) for exibida
n
Se a indicação “Charging Stopped Check Charging Source” (Carrega -
mento interrompido, verifique a fonte de carregamento) for exibida (1)

Causa provávelProcedimento corretivo

O carregamento foi interrompido para pro -
teger a bateria do sistema híbrido (bateria
de tração), uma vez que esta continua
quente durante um determinado período
tempo.Deixe que a bateria do sistema híbrido
(bateria de tração) arrefeça e volte a carre -
gar se ainda não tiver atingido o carrega -
mento pretendido.

Causa provávelProcedimento corretivo

Problema no fornecimento de energia a
partir de uma fonte de alimentação externa
Verifique os itens que se seguem.
 A ficha está desligada
 O interruptor na tomada não está desli -
gado
 O indicador da fonte de alimentação no
CCID (Dispositivo de Interrupção do Cir-
cuito de Carga) está aceso
 O disjuntor elétrico disparou
Se não houver nenhum problema com os
itens acima indicados, pode existir um pro -
blema com a tomada do edifício. Contacte
um eletricista para que este faça uma ins -
peção. (Contacte o responsável pelas ins -
talações do equipamento de carregamento
quando houver algum problema com o
mesmo.)
Se não for possível fazer o carregamento
mesmo que não haja nenhum problema
com a fonte de alimentação, poderá existir
uma avaria no sistema. Leve o seu veículo
a um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qualquer
reparador da sua confiança para que este
proceda a uma inspeção.
Para além disso, se o indicador de aviso no
CCID (Dispositivo de Interrupção do Cir-
cuito de Carga) estiver a piscar, pode
haver uma fuga elétrica. Contacte um con-
cessionário Toyota autorizado, reparador
Toyota autorizado ou qualquer reparador
da sua confiança.

1622-2. Carregamento
n
Se a indicação “Charging Stopped Check Charging Source” (Carrega-
mento interrompido, verifique a fonte de carregamento) for exibida (2)
O equipamento para carregamento inter -
rompeu o carregamento
O carregamento pode ser cancelado
devido a uma interrupção da fonte de ali-
mentação, dependendo das especifica -
ções do equipamento para carregamento.
Consulte as instruções fornecidas junta -
mente com o equipamento para carrega -
mento.
 Quando o carregamento for interrompido
utilizando o equipamento para carrega -
mento
 Equipamento com função de temporiza-
dor do carregamento
 Equipamento que não é compatível com
a função de temporizador do carrega -
mento do veículo
Verifique se é possível fazer o carrega -
mento com o cabo de carregamento equi -
pado no veículo.
Se não for possível fazer o carregamento,
mesmo quando utilizar um cabo de carre -
gamento genuíno, consulte um concessio -
nário Toyota autorizado, reparador Toyota
autorizado ou qualquer reparador da sua
confiança.

Causa provávelProcedimento corretivo

O equipamento para carregamento não é
compatível com o veículoVerifique se é possível fazer o carrega -
mento utilizando o cabo de carregamento
do veículo.
Se não for possível fazer o carregamento,
mesmo que esteja a utilizar um cabo de
carregamento genuíno, consulte um con -
cessionário Toyota autorizado, reparador
Toyota autorizado ou qualquer reparador
da sua confiança.
O equipamento para carregamento inter -
rompeu o carregamento

Causa provávelProcedimento corretivo

163
2
2-2. Carregamento
Sistema híbrido plug-in
n
Se a indicação “Charging Stopped Check Charging Source” (Carrega
-
mento interrompido, verifique a fonte de carregamento) for exibida (3)

Causa provávelProcedimento corretivo

Problema no fornecimento de energia a
partir de uma fonte de alimentação externa
Verifique os itens que se seguem
 A ficha está devidamente inserida
 Não está a ser utilizada uma extensão
elétrica e a tomada não está sobrecarre -
gada
 Ligada a uma linha elétrica dedicada
 Se ocorreu uma fuga elétrica

Se não houver nenhum problema com os
itens acima indicados, pode existir um pro -
blema na tomada do edifício. Contacte um
eletricista para que este faça uma inspeção.

Se não for possível fazer o carregamento,
mesmo que não haja nenhum problema na
instalação da tomada, pode existir uma
avaria no sistema. Leve o seu veículo a um
concessionário Toyota autorizado, repara -
dor Toyota autorizado ou a qualquer repa -
rador da sua confiança para que este
proceda a uma inspeção.

O equipamento para carregamento inter -
rompeu o carregamento

Verifique se é possível fazer o carrega -
mento utilizando o cabo de carregamento
do veículo.
Se não for possível fazer o carregamento,
mesmo que esteja a utilizar um cabo de
carregamento genuíno, consulte um con -
cessionário Toyota autorizado, reparador
Toyota autorizado ou qualquer reparador
da sua confiança.

1642-2. Carregamento
nSe a indicação “Charging Stopped High Energy Use See Owner’s
Manual” (Carregamento interrompido, utilização de muita energia,
consulte o “Manual do Proprietário” for exibida
nSe a indicação “Charging System Malfunction See Owner’s
Manual” (Avaria no sistema de carregamento, consulte o “Manual
do Proprietário” for exibida
nSe “The Traction Battery Temp is low System put priority on char -
ging to preserve battery condition” (Se atemperatura da bateria de
tração for baixa, o Sistema dá prioridade ao carregamento para pre -
servar o estado da bateria) for exibida (apenas Gronelândia)
Causa provávelProcedimento corretivo

Os componentes elétricos do veículo estão
a consumir energia
Verifique os itens que se seguem e, de
seguida, volte a fazer o carregamento.
 Se os faróis e o sistema áudio estiverem
ligados, desligue-os.
 Desligue o interruptor Power.
Se não for possível fazer o carregamento
mesmo depois de ter feito o que está indi -
cado acima, a bateria auxiliar pode não
estar suficientemente carregada. Coloque
o sistema híbrido em funcionamento
durante 15 minutos ou mais para carregar
a bateria auxiliar.

Causa provávelProcedimento corretivo

Ocorreu uma avaria no sistema de carre -
gamento
Leve o seu veículo a um concessionário
Toyota autorizado, reparador Toyota auto -
rizado ou a qualquer reparador da sua con -
fiança para que este proceda a uma
inspeção.

Causa provávelProcedimento corretivo
Quando o controlo de aquecimento da
bateria do sistema híbrido (bateria de
tração) é acionado ( P.127)

Quando o controlo de aquecimento da
bateria do sistema híbrido (bateria de tra -
ção) é acionado, a programação do carre -
gamento é ignorada e o carregamento é
iniciado.
Esta função protege a bateria do sistema
híbrido (bateria de tração), não é uma ava -
ria.

3
165
3
Informação e indicadores do estado do veículo
Informação e indicadoresdo estado do veículo
3-1. Agrupamento
de instrumentos
Luzes de aviso e indicadores .................. 166
Indicadores e medidores .. 172
Mostrador de informações múltiplas ......................... 177
Mostrador projetado ......... 189
Monitor de energia/ecrã de consumo .................... 193

1663-1. Agrupamento de instrumentos
3-1.Agrupamento de instrumentos
Para fins de explicação, a ilustração que se segue mostra todos as luzes
de aviso e indicadores acesos.
A apresentação do velocímetro pode ser selecionado a partir de dois tipos,
analógico e digital. ( P.184)
nQuando for apresentado o velocímetro no modo analógico
As unidades utilizadas nos medidores e alguns indicadores podem diferir depen -
dendo do país de destino do veículo.
Luzes de aviso e indicadores
As luzes de aviso e os indicadores no agrupamento de instrumen -
tos, painel central e espelhos retrovisores exteriores informam o
condutor sobre o estado dos vários sistemas do veículo.
Agrupamento de instrumentos

167
3
3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
nQuando for apresentado o velocímetro no modo digital
As unidades utilizadas nos medidores e alguns indicadores podem diferir depen
-
dendo do país de destino do veículo.

1683-1. Agrupamento de instrumentos
As luzes de aviso informam o con-
dutor sobre avarias em qualquer
um dos sistemas do veículo.
*1: Estas luzes acendem quando o
interruptor Power for colocado no
modo ON para indicar que está a ser
efetuada uma verificação a um sis-
tema. As luzes apagar-se-ão depois
de ligar o sistema híbrido ou após
alguns segundos. Poderá existir
uma avaria num sistema se uma luz
Luzes de aviso
(Vermelho)
Luz de aviso do sistema
de travagem*1 (  P.508)
(Amarelo)
Luz de aviso do sistema
de travagem*1 (  P.508)
Luz de aviso do sistema
de carga
*1 (  P.509)

Luz de aviso de tempera -
tura elevada do líquido de
refrigeração
*2 (  P.509)

Luz de aviso de sobrea -
quecimento do sistema
híbrido
*2 (  P.509)
Luz de aviso de pressão
baixa do óleo do motor
*2
( P.509)
Lâmpada indicadora de
avaria
*1 (  P.510)
Luz de aviso do SRS
*1
( P.510)
Luz de aviso do ABS
*1
( P.510)
(Vermelho/ama -
relo)
Luz de aviso da direção
assistida elétrica*1
( P.510)
(Pisca ou
acende)
Luz de aviso do PCS*1
(se equipado) ( P.511)
(Laranja)
Indicador LTA (se equi -
pado) ( P.511)
Indicador OFF do sen -
sor Toyota de assistên -
cia ao estacionamento
*3
( P.512)
Indicador PKSB OFF
*1
(se equipado) ( P.512)
Indicador BSM OFF
*1 (se
equipado) ( P.513)
Indicador RCTA OFF
*1
(se equipado) ( P.513)
Luz do indicador de der -
rapagem
*1 (  P.513)
Luz de aviso de utiliza -
ção inapropriada do
pedal
*2 (  P.514)
(Pisca)
Indicador de travão esta -
cionário temporário acio -
nado
*1 (  P.514)
(Pisca)
Indicador do travão de
estacionamento
( P.514)
Luz de aviso da pressão
dos pneus
*1 (  P.515)
Luz de aviso de nível
baixo de combustível
( P.515)
Luz de aviso do cinto de
segurança do condutor e
do passageiro da frente
( P.515)
Luz de aviso dos cintos
de segurança dos passa -
geiros do banco traseiro
( P.516)
