TOYOTA RAV4 PLUG-IN HYBRID 2023 Betriebsanleitungen (in German)

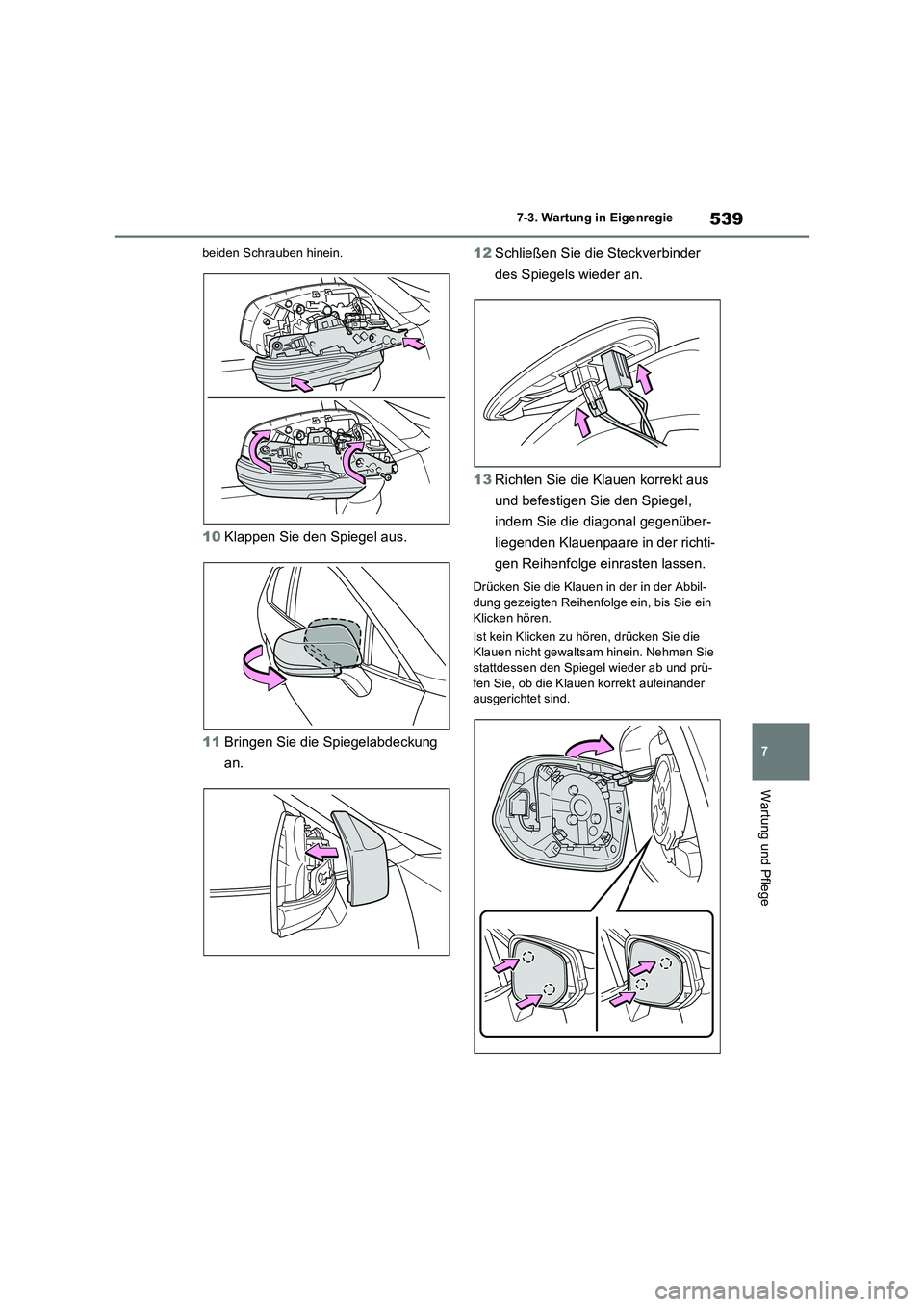

539
7 7-3. Wartung in Eigenregie
Wartung und Pflege
beiden Schrauben hinein.
10Klappen Sie den Spiegel aus.
11Bringen Sie die Spiegelabdeckung
an.12Schließen Sie die Steckverbinder
des Spiegels wieder an.
13Richten Sie die Klauen korrekt aus
und befestigen Sie den Spiegel,
indem Sie die diagonal gegenüber-
liegenden Klauenpaare in der richti-
gen Reihenfolge einrasten lassen.
Drücken Sie die Klauen in der in der Abbil-
dung gezeigten Reihenfolge ein, bis Sie ein
Klicken hören.
Ist kein Klicken zu hören, drücken Sie die
Klauen nicht gewaltsam hinein. Nehmen Sie
stattdessen den Spiegel wieder ab und prü-
fen Sie, ob die Klauen korrekt aufeinander
ausgerichtet sind.

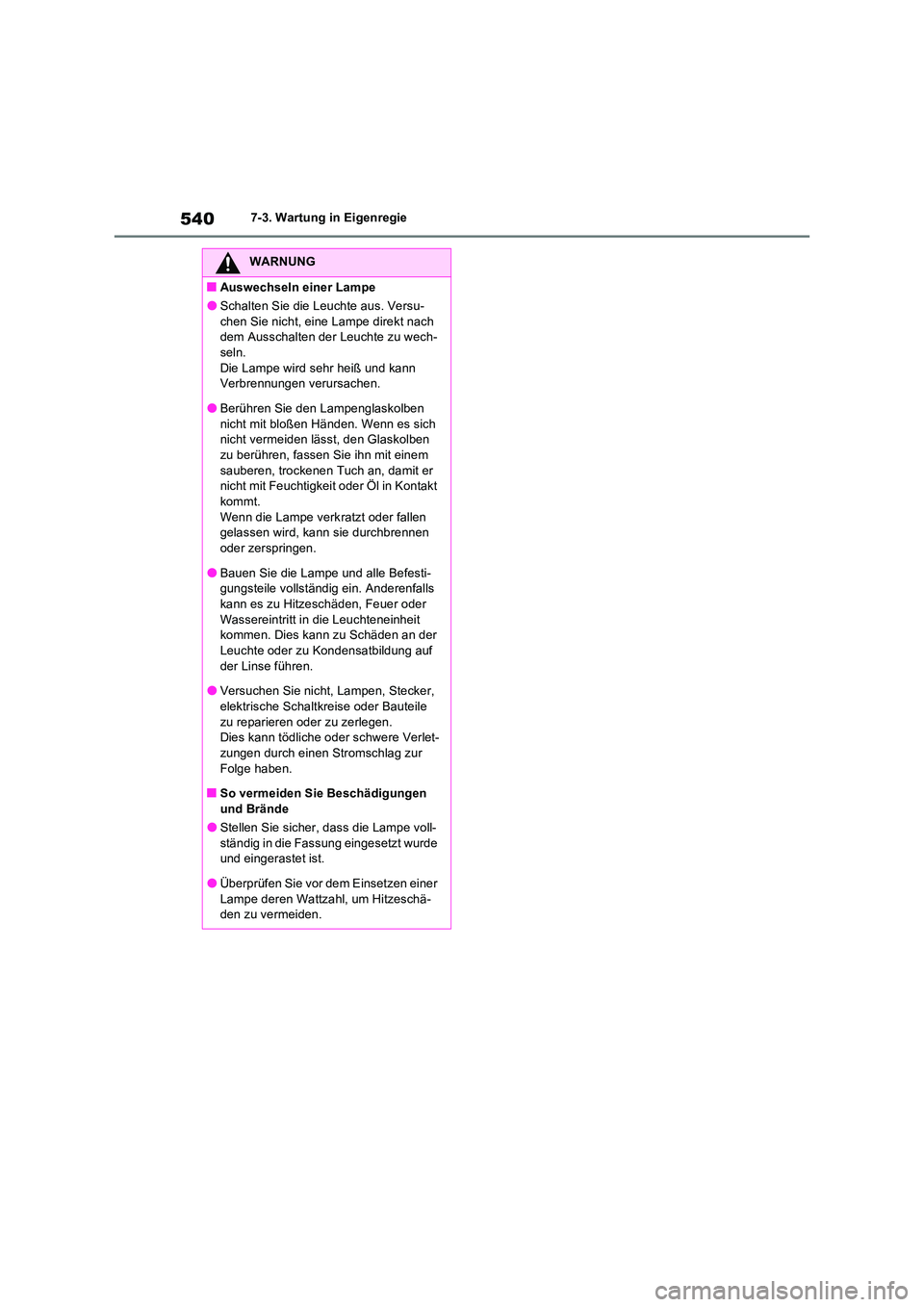

5407-3. Wartung in Eigenregie
WARNUNG
■Auswechseln einer Lampe
●Schalten Sie die Leuchte aus. Versu-
chen Sie nicht, eine Lampe direkt nach dem Ausschalten der Leuchte zu wech-seln.
Die Lampe wird sehr heiß und kann Verbrennungen verursachen.
●Berühren Sie den Lampenglaskolben
nicht mit bloßen Händen. Wenn es sich nicht vermeiden lässt, den Glaskolben zu berühren, fassen Sie ihn mit einem
sauberen, trockenen Tuch an, damit er nicht mit Feuchtigkeit oder Öl in Kontakt kommt.
Wenn die Lampe verkratzt oder fallen gelassen wird, kann sie durchbrennen oder zerspringen.
●Bauen Sie die Lampe und alle Befesti-gungsteile vollständig ein. Anderenfalls kann es zu Hitzeschäden, Feuer oder
Wassereintritt in die Leuchteneinheit kommen. Dies kann zu Schäden an der Leuchte oder zu Kondensatbildung auf
der Linse führen.
●Versuchen Sie nicht, Lampen, Stecker, elektrische Schaltkreise oder Bauteile
zu reparieren oder zu zerlegen. Dies kann tödliche oder schwere Verlet-
zungen durch einen Stromschlag zur Folge haben.
■So vermeiden Sie Beschädigungen
und Brände
●Stellen Sie sicher, dass die Lampe voll- ständig in die Fassung eingesetzt wurde und eingerastet ist.
●Überprüfen Sie vor dem Einsetzen einer Lampe deren Wattzahl, um Hitzeschä-den zu vermeiden.

8

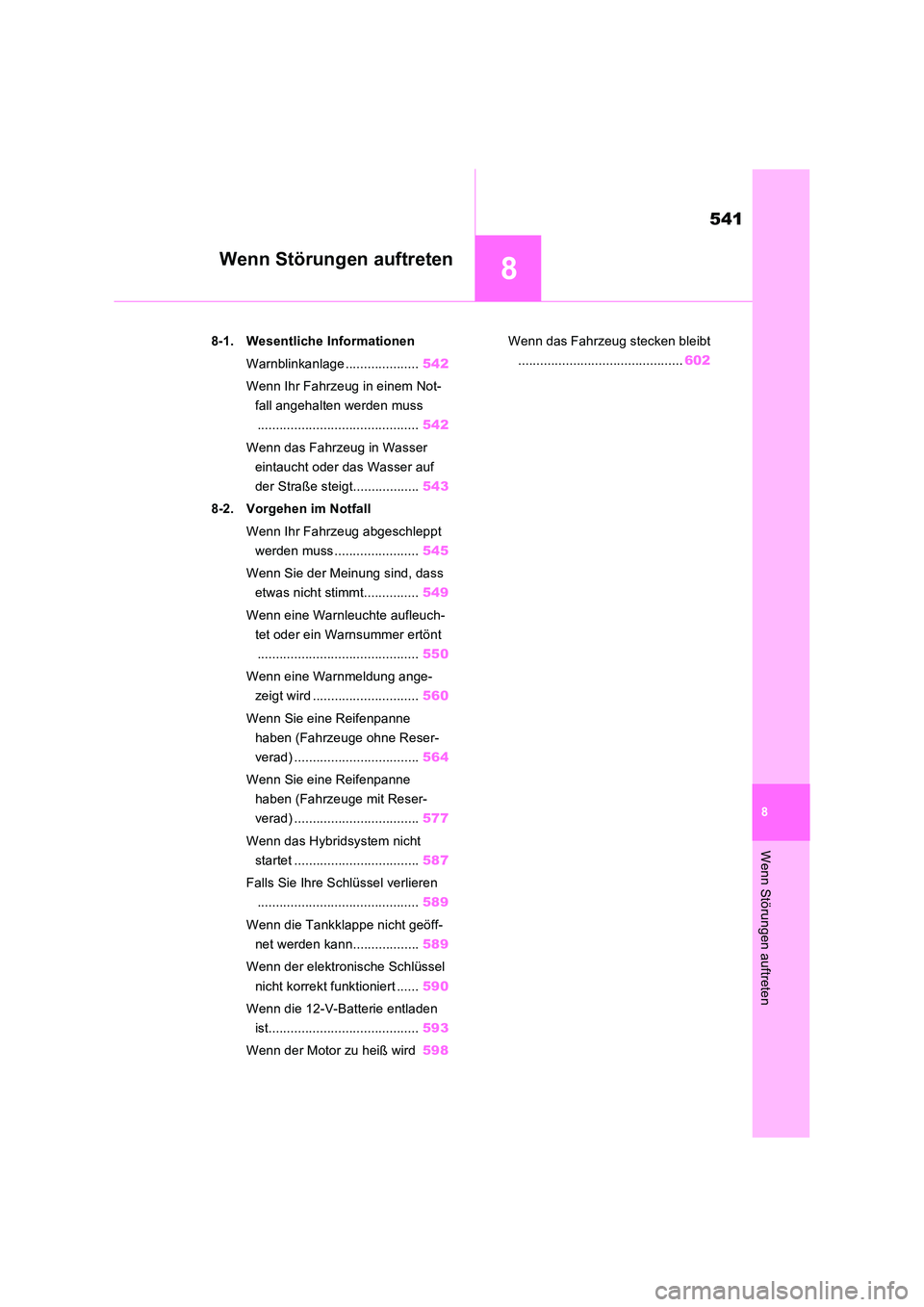

541
8
Wenn Störungen auftreten
Wenn Störungen auftreten
8-1. Wesentliche Informationen
Warnblinkanlage .................... 542
Wenn Ihr Fahrzeug in einem Not-
fall angehalten werden muss
............................................ 542
Wenn das Fahrzeug in Wasser
eintaucht oder das Wasser auf
der Straße steigt.................. 543
8-2. Vorgehen im Notfall
Wenn Ihr Fahrzeug abgeschleppt
werden muss ....................... 545
Wenn Sie der Meinung sind, dass
etwas nicht stimmt............... 549
Wenn eine Warnleuchte aufleuch-
tet oder ein Warnsummer ertönt
............................................ 550
Wenn eine Warnmeldung ange-
zeigt wird ............................. 560
Wenn Sie eine Reifenpanne
haben (Fahrzeuge ohne Reser-
verad) .................................. 564
Wenn Sie eine Reifenpanne
haben (Fahrzeuge mit Reser-
verad) .................................. 577
Wenn das Hybridsystem nicht
startet .................................. 587
Falls Sie Ihre Schlüssel verlieren
............................................ 589
Wenn die Tankklappe nicht geöff-
net werden kann.................. 589
Wenn der elektronische Schlüssel
nicht korrekt funktioniert ...... 590
Wenn die 12-V-Batterie entladen
ist......................................... 593
Wenn der Motor zu heiß wird 598
Wenn das Fahrzeug stecken bleibt
............................................. 602

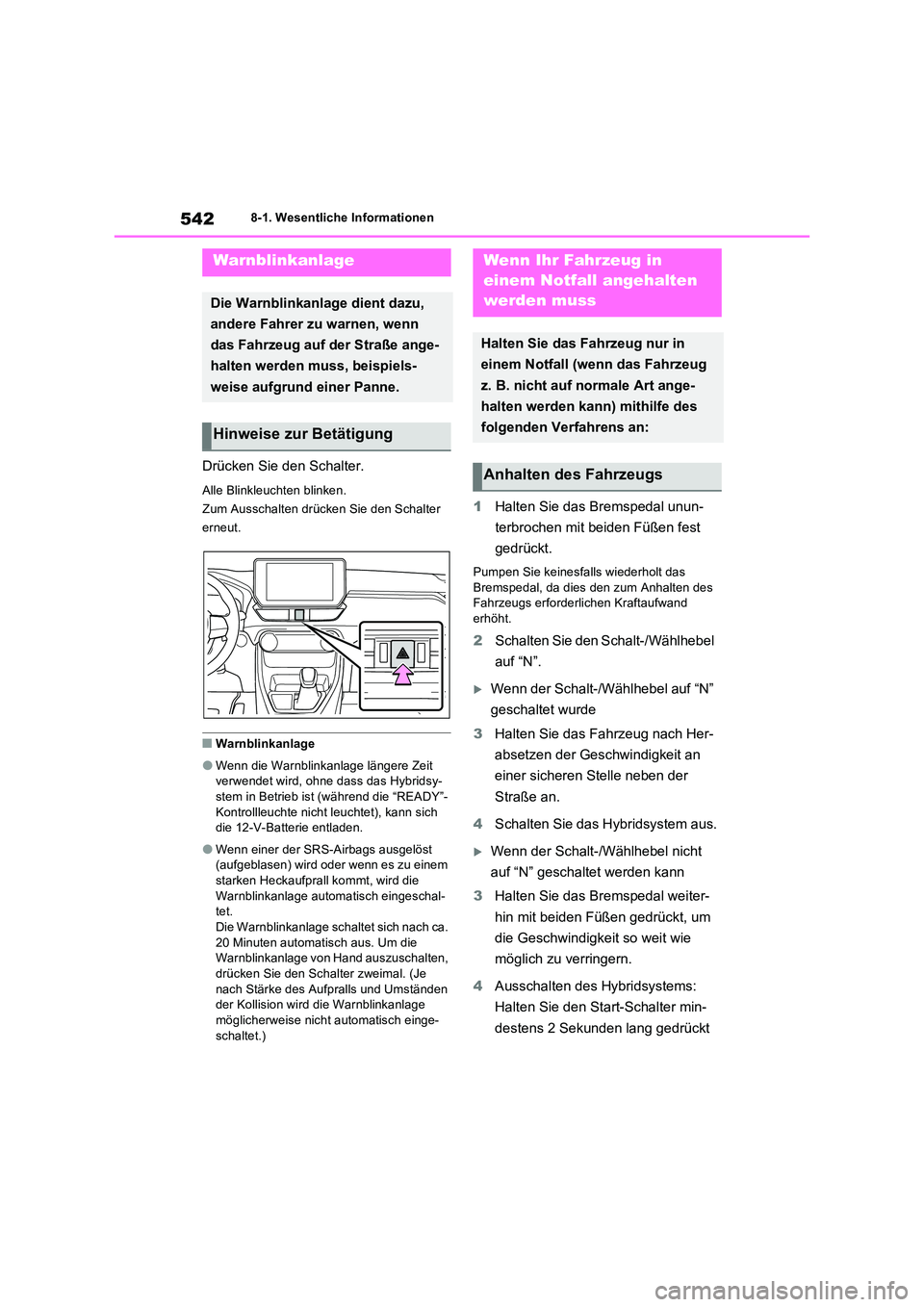

5428-1. Wesentliche Informationen
8-1.Wesentlic he Informa tione n
Drücken Sie den Schalter.
Alle Blinkleuchten blinken.
Zum Ausschalten drücken Sie den Schalter
erneut.
■Warnblinkanlage
●Wenn die Warnblinkanlage längere Zeit verwendet wird, ohne dass das Hybridsy-stem in Betrieb ist (während die “READY”-
Kontrollleuchte nicht leuchtet), kann sich die 12-V-Batterie entladen.
●Wenn einer der SRS-Airbags ausgelöst (aufgeblasen) wird oder wenn es zu einem starken Heckaufprall kommt, wird die
Warnblinkanlage automatisch eingeschal- tet.Die Warnblinkanlage schaltet sich nach ca.
20 Minuten automatisch aus. Um die Warnblinkanlage von Hand auszuschalten, drücken Sie den Schalter zweimal. (Je
nach Stärke des Aufpralls und Umständen der Kollision wird die Warnblinkanlage möglicherweise nicht automatisch einge-
schaltet.)
1 Halten Sie das Bremspedal unun-
terbrochen mit beiden Füßen fest
gedrückt.
Pumpen Sie keinesfalls wiederholt das
Bremspedal, da dies den zum Anhalten des Fahrzeugs erforderlichen Kraftaufwand erhöht.
2 Schalten Sie den Schalt-/Wählhebel
auf “N”.
Wenn der Schalt-/Wählhebel auf “N”
geschaltet wurde
3 Halten Sie das Fahrzeug nach Her-
absetzen der Geschwindigkeit an
einer sicheren Stelle neben der
Straße an.
4 Schalten Sie das Hybridsystem aus.
Wenn der Schalt-/Wählhebel nicht
auf “N” geschaltet werden kann
3 Halten Sie das Bremspedal weiter-
hin mit beiden Füßen gedrückt, um
die Geschwindigkeit so weit wie
möglich zu verringern.
4 Ausschalten des Hybridsystems:
Halten Sie den Start-Schalter min-
destens 2 Sekunden lang gedrückt
Warnblinkanlage
Die Warnblinkanlage dient dazu,
andere Fahrer zu warnen, wenn
das Fahrzeug auf der Straße ange-
halten werden muss, beispiels-
weise aufgrund einer Panne.
Hinweise zur Betätigung
Wenn Ihr Fahrzeug in
einem Notfall angehalten
werden muss
Halten Sie das Fahrzeug nur in
einem Notfall (wenn das Fahrzeug
z. B. nicht auf normale Art ange-
halten werden kann) mithilfe des
folgenden Verfahrens an:
Anhalten des Fahrzeugs

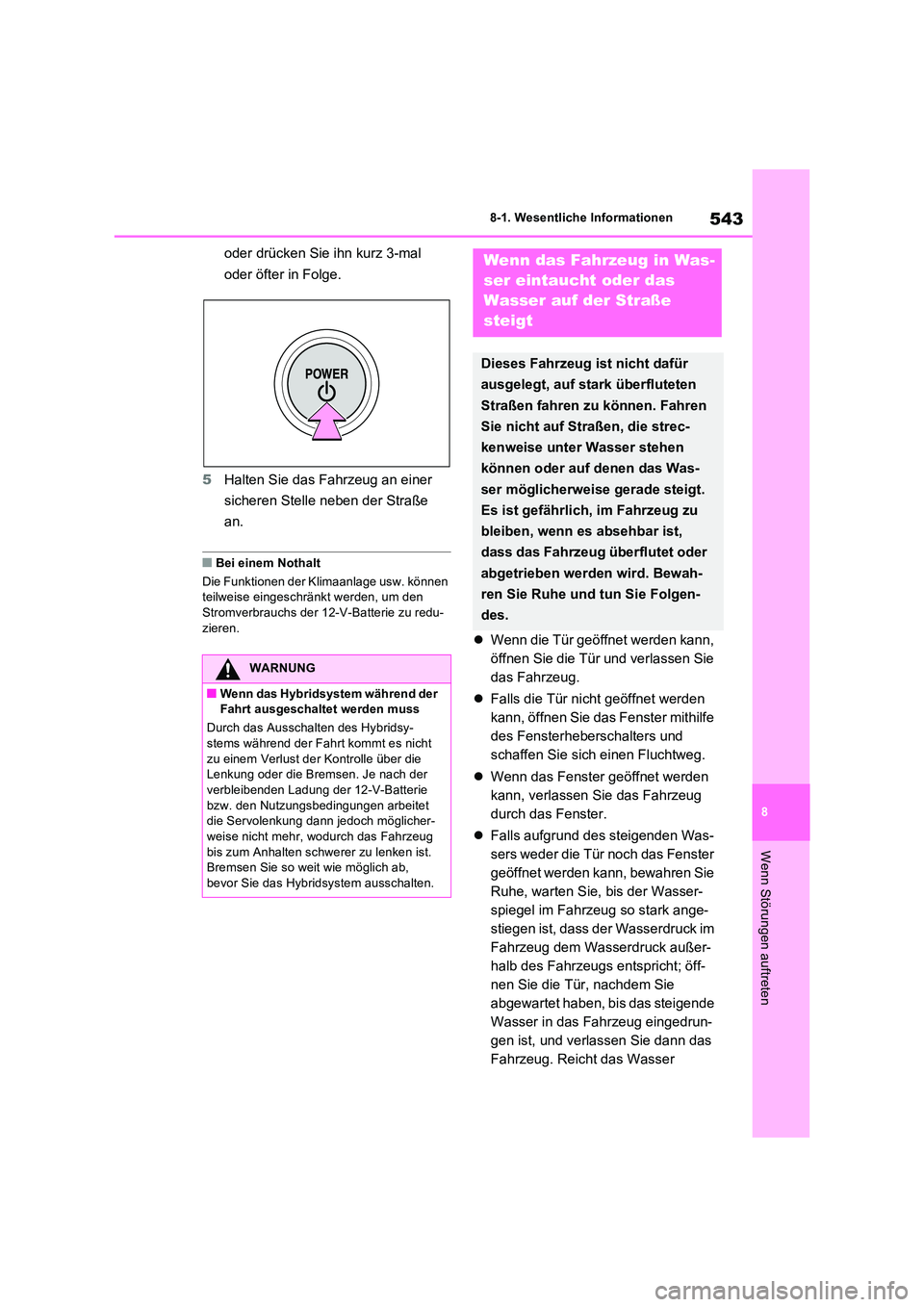

543
8
8-1. Wesentliche Informationen
Wenn Störungen auftreten
oder drücken Sie ihn kurz 3-mal
oder öfter in Folge.
5 Halten Sie das Fahrzeug an einer
sicheren Stelle neben der Straße
an.
■Bei einem Nothalt
Die Funktionen der Klimaanlage usw. können teilweise eingeschränkt werden, um den
Stromverbrauchs der 12-V-Batterie zu redu- zieren. Wenn die Tür geöffnet werden kann,
öffnen Sie die Tür und verlassen Sie
das Fahrzeug.
 Falls die Tür nicht geöffnet werden
kann, öffnen Sie das Fenster mithilfe
des Fensterheberschalters und
schaffen Sie sich einen Fluchtweg.
 Wenn das Fenster geöffnet werden
kann, verlassen Sie das Fahrzeug
durch das Fenster.
 Falls aufgrund des steigenden Was-
sers weder die Tür noch das Fenster
geöffnet werden kann, bewahren Sie
Ruhe, warten Sie, bis der Wasser-
spiegel im Fahrzeug so stark ange-
stiegen ist, dass der Wasserdruck im
Fahrzeug dem Wasserdruck außer-
halb des Fahrzeugs entspricht; öff-
nen Sie die Tür, nachdem Sie
abgewartet haben, bis das steigende
Wasser in das Fahrzeug eingedrun-
gen ist, und verlassen Sie dann das
Fahrzeug. Reicht das Wasser
WARNUNG
■Wenn das Hybridsystem während der Fahrt ausgeschaltet werden muss
Durch das Ausschalten des Hybridsy- stems während der Fahrt kommt es nicht
zu einem Verlust der Kontrolle über die Lenkung oder die Bremsen. Je nach der verbleibenden Ladung der 12-V-Batterie
bzw. den Nutzungsbedingungen arbeitet die Servolenkung dann jedoch möglicher-weise nicht mehr, w odurch das Fahrzeug
bis zum Anhalten schwerer zu lenken ist. Bremsen Sie so weit wie möglich ab, bevor Sie das Hybridsystem ausschalten.
Wenn das Fahrzeug in Was-
ser eintaucht oder das
Wasser auf der Straße
steigt
Dieses Fahrzeug ist nicht dafür
ausgelegt, auf stark überfluteten
Straßen fahren zu können. Fahren
Sie nicht auf Straßen, die strec-
kenweise unter Wasser stehen
können oder auf denen das Was-
ser möglicherweise gerade steigt.
Es ist gefährlich, im Fahrzeug zu
bleiben, wenn es absehbar ist,
dass das Fahrzeug überflutet oder
abgetrieben werden wird. Bewah-
ren Sie Ruhe und tun Sie Folgen-
des.

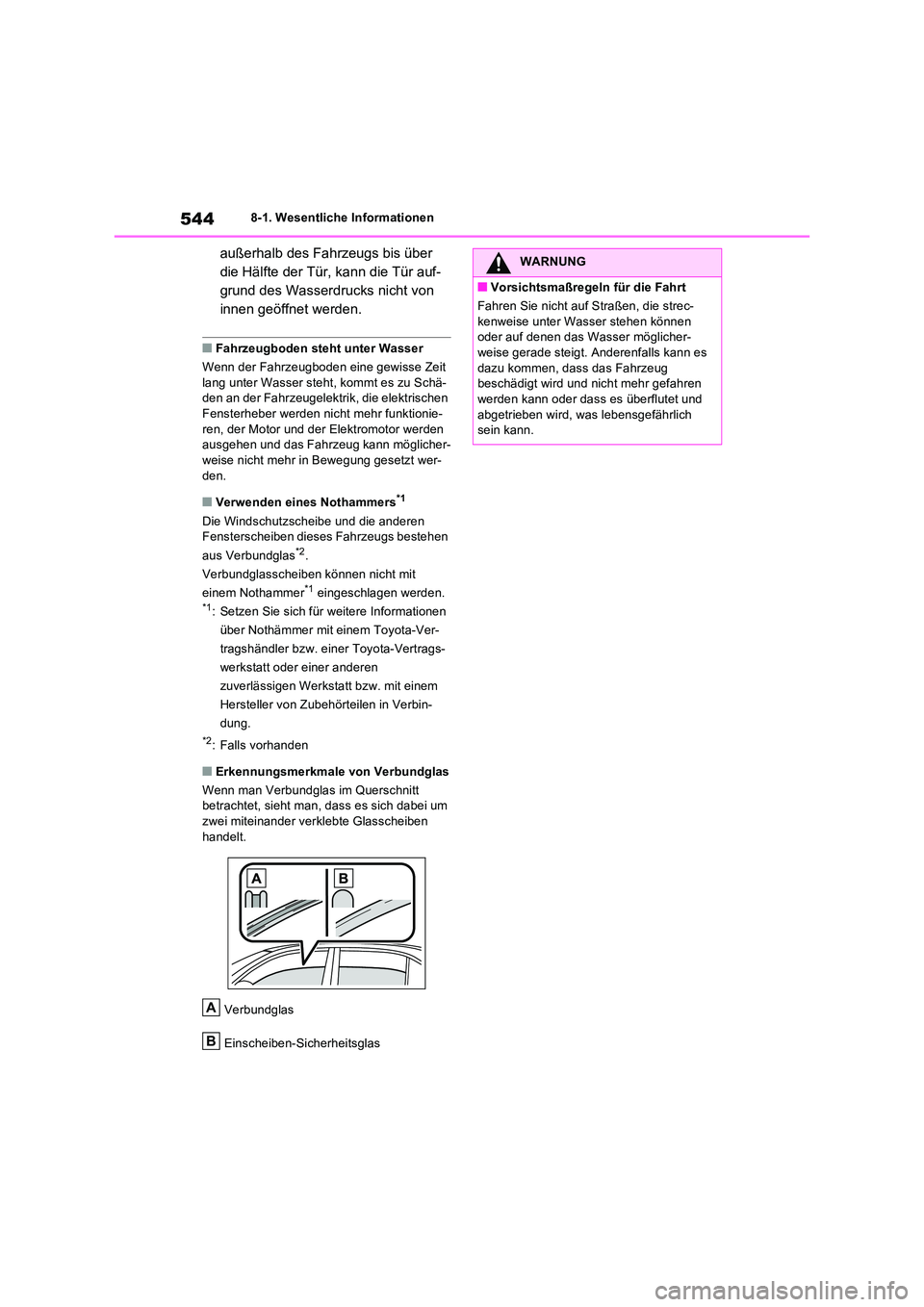

5448-1. Wesentliche Informationen
außerhalb des Fahrzeugs bis über
die Hälfte der Tür, kann die Tür auf-
grund des Wasserdrucks nicht von
innen geöffnet werden.
■Fahrzeugboden steht unter Wasser
Wenn der Fahrzeugboden eine gewisse Zeit
lang unter Wasser steht, kommt es zu Schä- den an der Fahrzeugelektrik, die elektrischen Fensterheber werden ni cht mehr funktionie-
ren, der Motor und der Elektromotor werden ausgehen und das Fahrzeug kann möglicher-weise nicht mehr in Bewegung gesetzt wer-
den.
■Verwenden eines Nothammers*1
Die Windschutzscheibe und die anderen Fensterscheiben dieses Fahrzeugs bestehen
aus Verbundglas*2.
Verbundglasscheiben können nicht mit
einem Nothammer*1 eingeschlagen werden.*1: Setzen Sie sich für weitere Informationen
über Nothämmer mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt bzw. mit einem
Hersteller von Zubehörteilen in Verbin-
dung.
*2: Falls vorhanden
■Erkennungsmerkmale von Verbundglas
Wenn man Verbundglas im Querschnitt betrachtet, sieht man, dass es sich dabei um zwei miteinander verklebte Glasscheiben
handelt.
Verbundglas
Einscheiben-Sicherheitsglas
A
B
WARNUNG
■Vorsichtsmaßregeln für die Fahrt
Fahren Sie nicht auf Straßen, die strec-
kenweise unter Wasser stehen können oder auf denen das Wasser möglicher-weise gerade steigt. Anderenfalls kann es
dazu kommen, dass das Fahrzeug beschädigt wird und nicht mehr gefahren werden kann oder dass es überflutet und
abgetrieben wird, was lebensgefährlich sein kann.

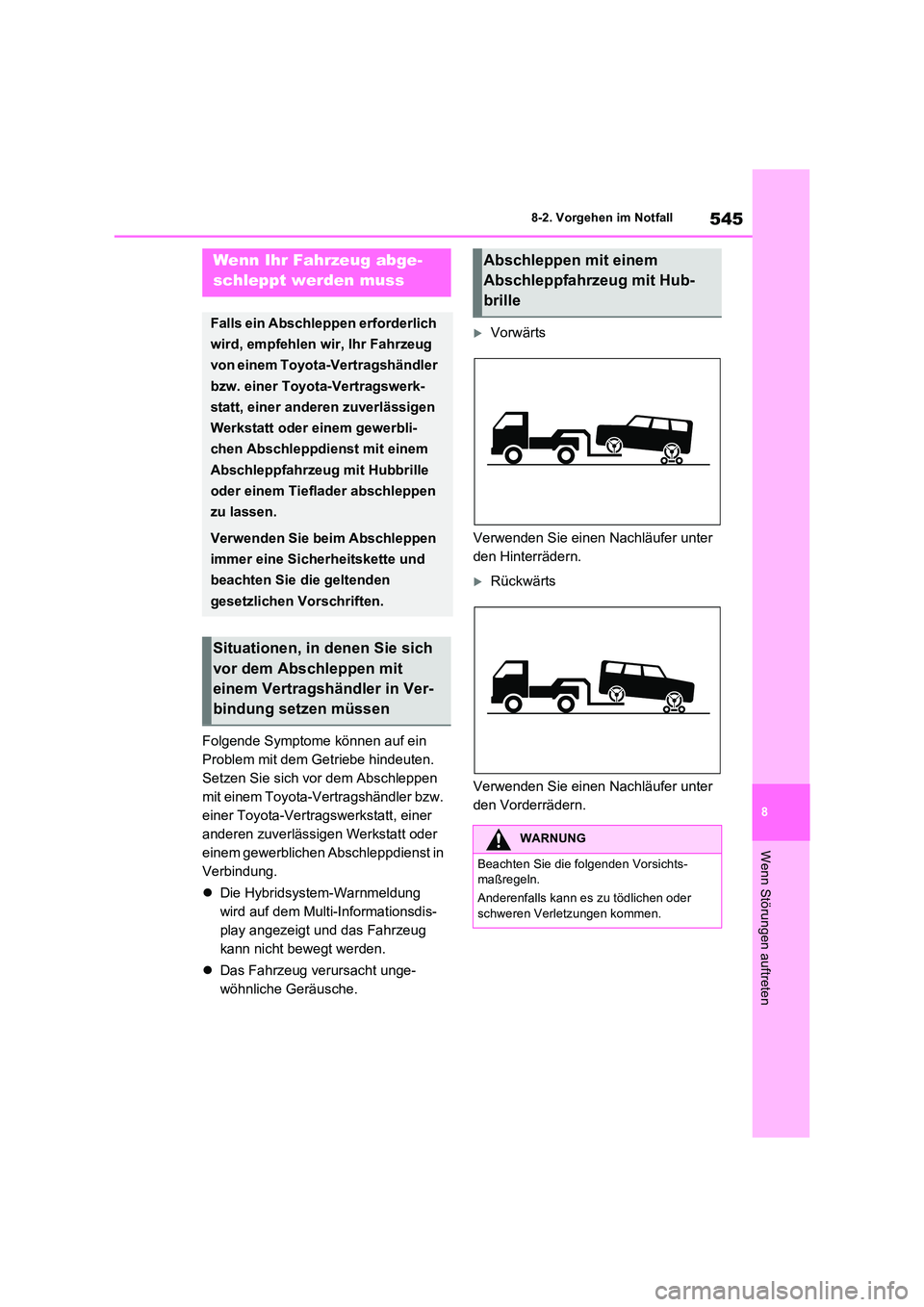

545
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
8-2.Vorgehen im No tfall
Folgende Symptome können auf ein
Problem mit dem Getriebe hindeuten.
Setzen Sie sich vor dem Abschleppen
mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt, einer
anderen zuverlässigen Werkstatt oder
einem gewerblichen Abschleppdienst in
Verbindung.
 Die Hybridsystem-Warnmeldung
wird auf dem Multi-Informationsdis-
play angezeigt und das Fahrzeug
kann nicht bewegt werden.
 Das Fahrzeug verursacht unge-
wöhnliche Geräusche.
Vorwärts
Verwenden Sie einen Nachläufer unter
den Hinterrädern.
Rückwärts
Verwenden Sie einen Nachläufer unter
den Vorderrädern.
Wenn Ihr Fahrzeug abge-
schleppt werden muss
Falls ein Abschleppen erforderlich
wird, empfehlen wir, Ihr Fahrzeug
von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk-
statt, einer anderen zuverlässigen
Werkstatt oder einem gewerbli-
chen Abschleppdienst mit einem
Abschleppfahrzeug mit Hubbrille
oder einem Tieflader abschleppen
zu lassen.
Verwenden Sie beim Abschleppen
immer eine Sicherheitskette und
beachten Sie die geltenden
gesetzlichen Vorschriften.
Situationen, in denen Sie sich
vor dem Abschleppen mit
einem Vertragshändler in Ver-
bindung setzen müssen
Abschleppen mit einem
Abschleppfahrzeug mit Hub-
brille
WARNUNG
Beachten Sie die folgenden Vorsichts- maßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.

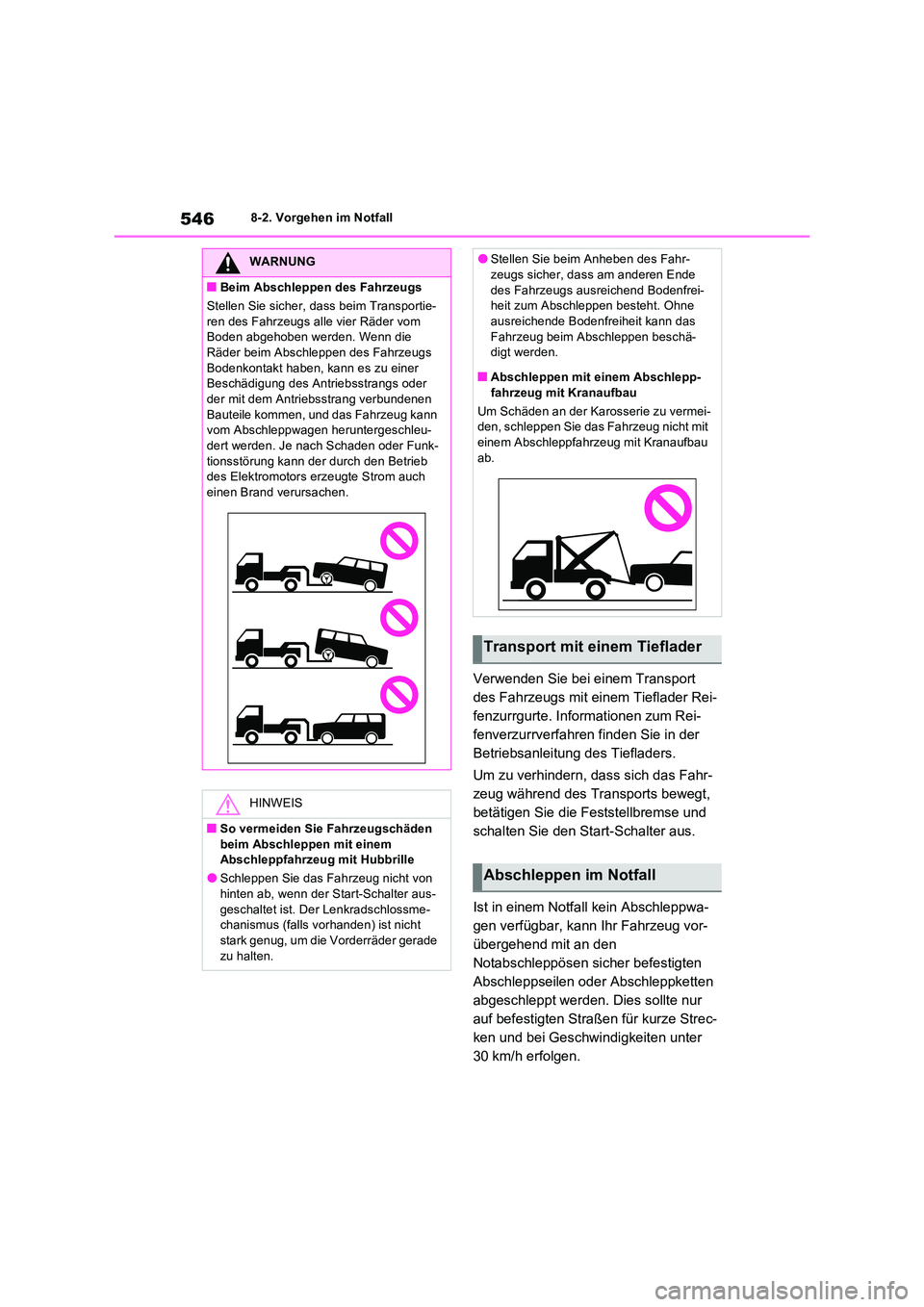

5468-2. Vorgehen im Notfall
Verwenden Sie bei einem Transport
des Fahrzeugs mit einem Tieflader Rei-
fenzurrgurte. Informationen zum Rei-
fenverzurrverfahren finden Sie in der
Betriebsanleitung des Tiefladers.
Um zu verhindern, dass sich das Fahr-
zeug während des Transports bewegt,
betätigen Sie die Feststellbremse und
schalten Sie den Start-Schalter aus.
Ist in einem Notfall kein Abschleppwa-
gen verfügbar, kann Ihr Fahrzeug vor-
übergehend mit an den
Notabschleppösen sicher befestigten
Abschleppseilen oder Abschleppketten
abgeschleppt werden. Dies sollte nur
auf befestigten Straßen für kurze Strec-
ken und bei Geschwindigkeiten unter
30 km/h erfolgen.
WARNUNG
■Beim Abschleppen des Fahrzeugs
Stellen Sie sicher, dass beim Transportie-
ren des Fahrzeugs alle vier Räder vom Boden abgehoben werden. Wenn die Räder beim Abschleppen des Fahrzeugs
Bodenkontakt haben, kann es zu einer Beschädigung des Antriebsstrangs oder der mit dem Antriebsstrang verbundenen
Bauteile kommen, und das Fahrzeug kann vom Abschleppwagen heruntergeschleu-dert werden. Je nach Schaden oder Funk-
tionsstörung kann der durch den Betrieb des Elektromotors erzeugte Strom auch einen Brand verursachen.
HINWEIS
■So vermeiden Sie Fahrzeugschäden beim Abschleppen mit einem Abschleppfahrzeug mit Hubbrille
●Schleppen Sie das Fahrzeug nicht von
hinten ab, wenn der Start-Schalter aus- geschaltet ist. Der Lenkradschlossme-chanismus (falls vorhanden) ist nicht
stark genug, um die Vorderräder gerade zu halten.
●Stellen Sie beim Anheben des Fahr-zeugs sicher, dass am anderen Ende
des Fahrzeugs ausreichend Bodenfrei- heit zum Abschleppen besteht. Ohne ausreichende Bodenfreiheit kann das
Fahrzeug beim Abschleppen beschä- digt werden.
■Abschleppen mit einem Abschlepp-
fahrzeug mit Kranaufbau
Um Schäden an der Karosserie zu vermei- den, schleppen Sie das Fahrzeug nicht mit einem Abschleppfahrzeug mit Kranaufbau
ab.
Transport mit einem Tieflader
Abschleppen im Notfall

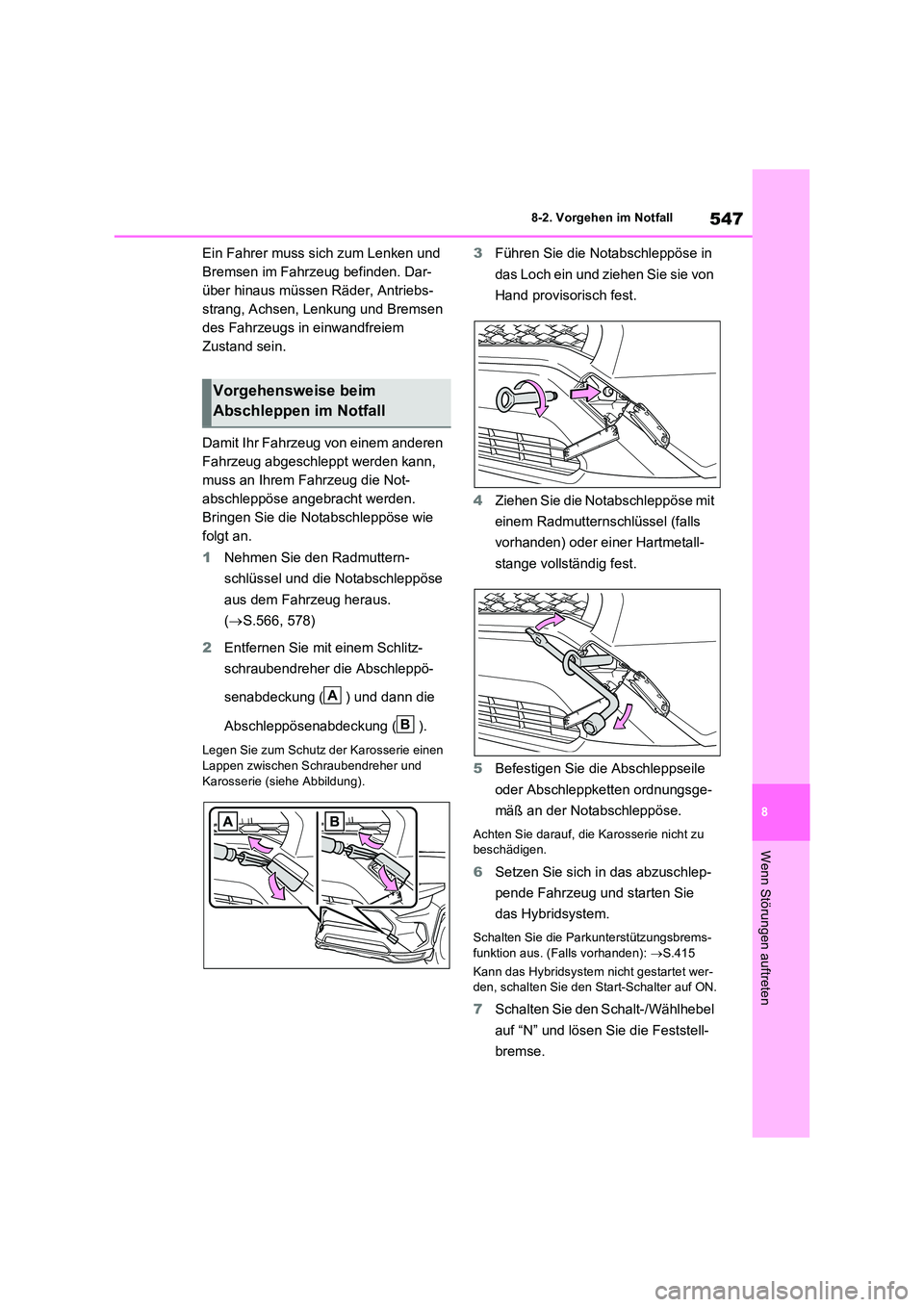

547
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
Ein Fahrer muss sich zum Lenken und
Bremsen im Fahrzeug befinden. Dar-
über hinaus müssen Räder, Antriebs-
strang, Achsen, Lenkung und Bremsen
des Fahrzeugs in einwandfreiem
Zustand sein.
Damit Ihr Fahrzeug von einem anderen
Fahrzeug abgeschleppt werden kann,
muss an Ihrem Fahrzeug die Not-
abschleppöse angebracht werden.
Bringen Sie die Notabschleppöse wie
folgt an.
1 Nehmen Sie den Radmuttern-
schlüssel und die Notabschleppöse
aus dem Fahrzeug heraus.
( S.566, 578)
2 Entfernen Sie mit einem Schlitz-
schraubendreher die Abschleppö-
senabdeckung ( ) und dann die
Abschleppösenabdeckung ( ).
Legen Sie zum Schutz der Karosserie einen
Lappen zwischen Schraubendreher und Karosserie (siehe Abbildung).
3 Führen Sie die Notabschleppöse in
das Loch ein und ziehen Sie sie von
Hand provisorisch fest.
4 Ziehen Sie die Notabschleppöse mit
einem Radmutternschlüssel (falls
vorhanden) oder einer Hartmetall-
stange vollständig fest.
5 Befestigen Sie die Abschleppseile
oder Abschleppketten ordnungsge-
mäß an der Notabschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
6 Setzen Sie sich in das abzuschlep-
pende Fahrzeug und starten Sie
das Hybridsystem.
Schalten Sie die Parkunterstützungsbrems-
funktion aus. (Falls vorhanden): S.415
Kann das Hybridsystem nicht gestartet wer- den, schalten Sie den Start-Schalter auf ON.
7 Schalten Sie den Schalt-/Wählhebel
auf “N” und lösen Sie die Feststell-
bremse.
Vorgehensweise beim
Abschleppen im Notfall
A
B

5488-2. Vorgehen im Notfall
Schalten Sie den Automatik-Modus aus. ( S.329)
Wenn der Schalt-/Wählhebel nicht geschal- tet werden kann: S.324
■Beim Abschleppen
Bei ausgeschaltetem Hybridsystem arbeiten
Bremskraftverstärkung und Servolenkung nicht, sodass der Kraftaufwand zum Brem-sen und Lenken größer ist.
■Radmutternschlüssel (falls vorhanden)
●Fahrzeuge ohne Reserverad: Der Radmut-ternschlüssel befindet sich im Gepäck-
raum. ( S.567)
●Fahrzeuge mit Reserverad: Der Radmut-
ternschlüssel befindet sich in der Werk- zeugtasche im Gepäckraum. ( S.578)
●Fahrzeuge ohne Radmutternschlüssel: Sie können einen Radmutternschlüssel bei einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt erstehen.
WARNUNG
Beachten Sie die folgenden Vorsichts-
maßregeln. Anderenfalls kann es zu tödli- chen oder schweren Verletzungen kommen.
■Beim Abschleppen
●Vermeiden Sie beim Abschleppen mit Abschleppseilen oder Abschleppketten ruckartiges Anfahren usw., damit die
Notabschleppösen, Seile oder Ketten nicht übermäßig belastet werden. Die Notabschleppösen, Seile oder Ketten
könnten beschädigt werden, wodurch möglicherweise Menschen von herab-fallenden Bruchstücken getroffen und
schwere Schäden verursacht werden.
●Fahrzeuge mit Lenkradschloss: Schal- ten Sie den Start-Schalter nicht aus.
Es besteht die Gefahr, dass das Lenk- rad verriegelt wird und nicht mehr gedreht werden kann.
■Anbringen von Notabschleppösen am Fahrzeug
Stellen Sie sicher, dass die Not-
abschleppösen ordnungsgemäß ange- bracht sind. Wenn die Notabschleppösen nicht ordnungsgemäß angebracht wurden,
können sie sich während des Abschlep- pens lösen.
HINWEIS
■So vermeiden Sie Fahrzeugschäden beim Abschleppen im Notfall
Befestigen Sie keine Seile oder Ketten an
den Bauteilen der Radaufhängung.
