TOYOTA RAV4 PLUG-IN HYBRID 2023 Betriebsanleitungen (in German)

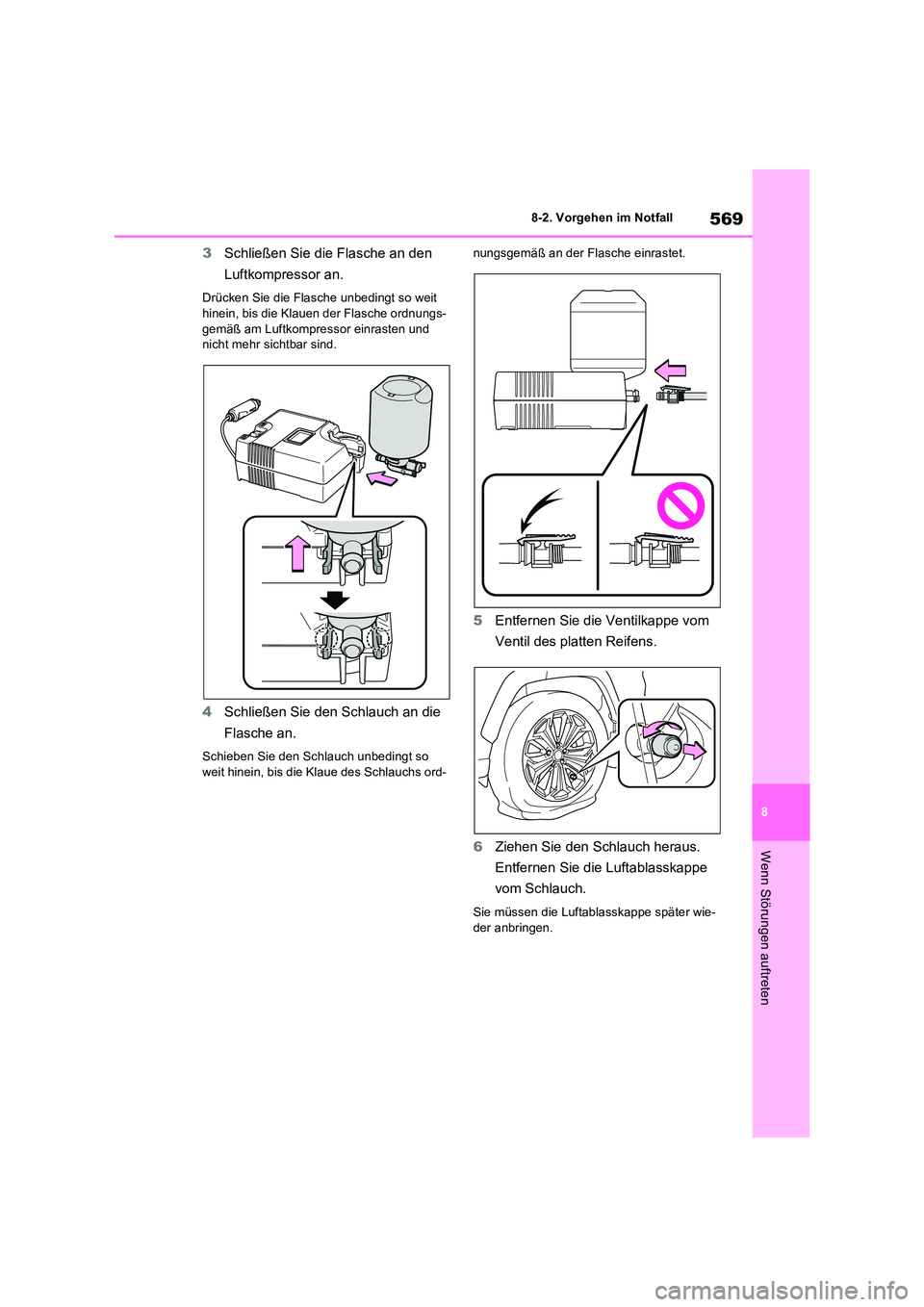

569
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
3 Schließen Sie die Flasche an den
Luftkompressor an.
Drücken Sie die Flasche unbedingt so weit
hinein, bis die Klauen der Flasche ordnungs- gemäß am Luftkompressor einrasten und nicht mehr sichtbar sind.
4 Schließen Sie den Schlauch an die
Flasche an.
Schieben Sie den Schlauch unbedingt so
weit hinein, bis die Klaue des Schlauchs ord-
nungsgemäß an der Flasche einrastet.
5 Entfernen Sie die Ventilkappe vom
Ventil des platten Reifens.
6 Ziehen Sie den Schlauch heraus.
Entfernen Sie die Luftablasskappe
vom Schlauch.
Sie müssen die Luftablasskappe später wie- der anbringen.

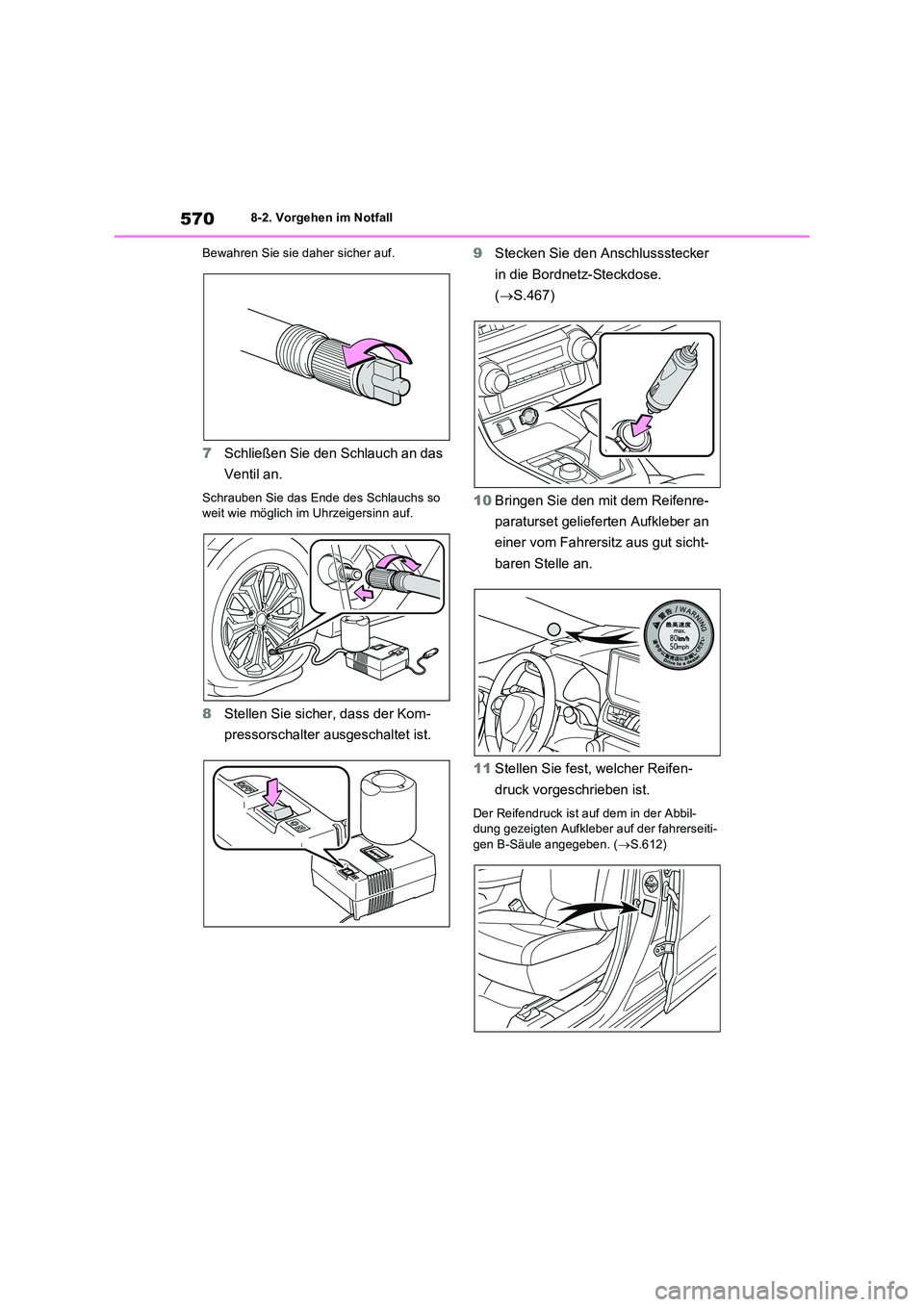

5708-2. Vorgehen im Notfall
Bewahren Sie sie daher sicher auf.
7 Schließen Sie den Schlauch an das
Ventil an.
Schrauben Sie das Ende des Schlauchs so weit wie möglich im Uhrzeigersinn auf.
8 Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
9 Stecken Sie den Anschlussstecker
in die Bordnetz-Steckdose.
( S.467)
10 Bringen Sie den mit dem Reifenre-
paraturset gelieferten Aufkleber an
einer vom Fahrersitz aus gut sicht-
baren Stelle an.
11 Stellen Sie fest, welcher Reifen-
druck vorgeschrieben ist.
Der Reifendruck ist auf dem in der Abbil- dung gezeigten Aufkleber auf der fahrerseiti-gen B-Säule angegeben. ( S.612)

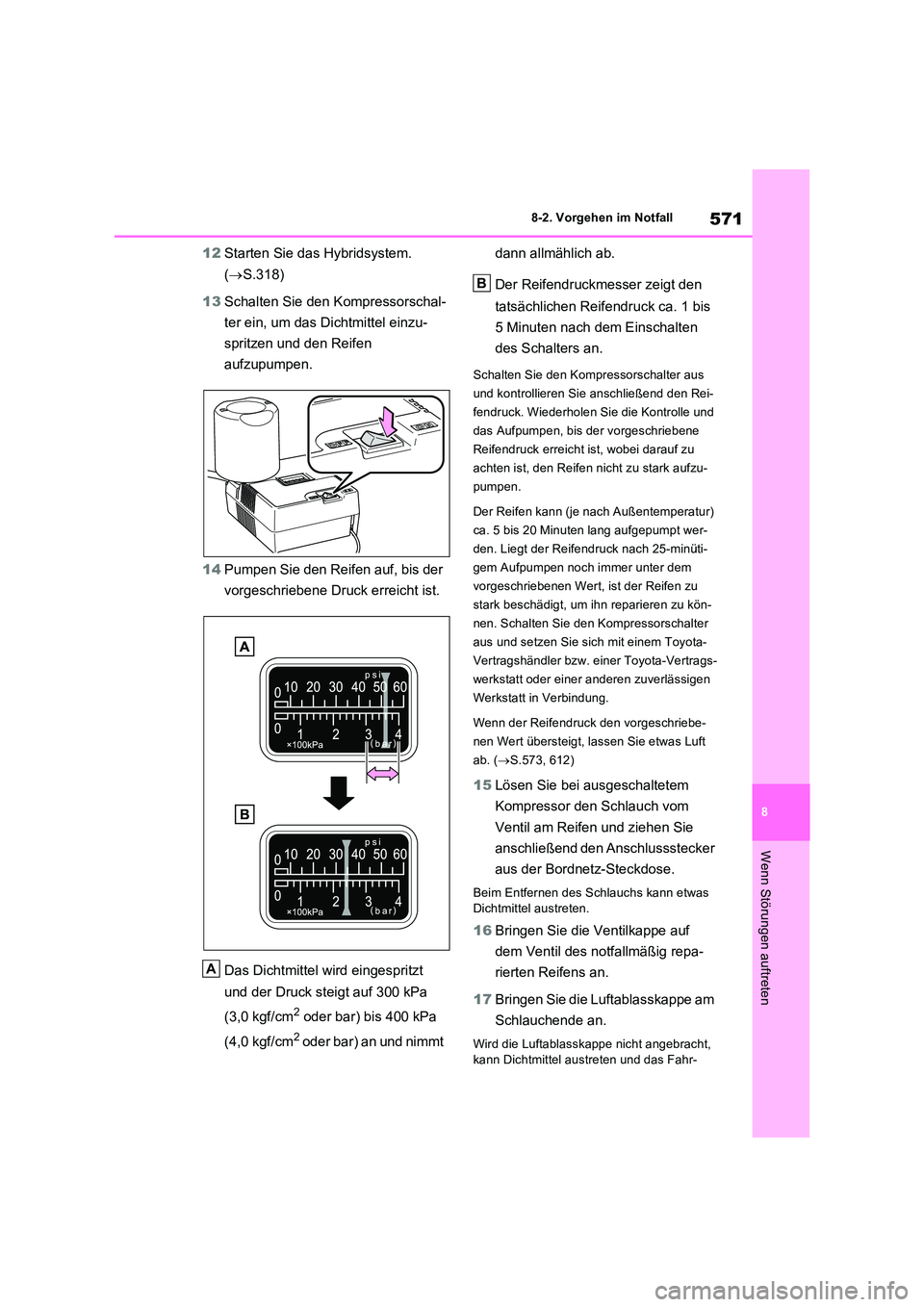

571
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
12 Starten Sie das Hybridsystem.
( S.318)
13 Schalten Sie den Kompressorschal-
ter ein, um das Dichtmittel einzu-
spritzen und den Reifen
aufzupumpen.
14 Pumpen Sie den Reifen auf, bis der
vorgeschriebene Druck erreicht ist.
Das Dichtmittel wird eingespritzt
und der Druck steigt auf 300 kPa
(3,0 kgf/cm2 oder bar) bis 400 kPa
(4,0 kgf/cm2 oder bar) an und nimmt
dann allmählich ab.
Der Reifendruckmesser zeigt den
tatsächlichen Reifendruck ca. 1 bis
5 Minuten nach dem Einschalten
des Schalters an.
Schalten Sie den Kompressorschalter aus
und kontrollieren Sie anschließend den Rei-
fendruck. Wiederholen Sie die Kontrolle und
das Aufpumpen, bis der vorgeschriebene
Reifendruck erreicht ist, wobei darauf zu
achten ist, den Reifen nicht zu stark aufzu-
pumpen.
Der Reifen kann (je nach Außentemperatur)
ca. 5 bis 20 Minuten lang aufgepumpt wer-
den. Liegt der Reifendruck nach 25-minüti-
gem Aufpumpen noch immer unter dem
vorgeschriebenen Wert, ist der Reifen zu
stark beschädigt, um ihn reparieren zu kön-
nen. Schalten Sie den Kompressorschalter
aus und setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
Wenn der Reifendruck den vorgeschriebe-
nen Wert übersteigt, lassen Sie etwas Luft
ab. ( S.573, 612)
15Lösen Sie bei ausgeschaltetem
Kompressor den Schlauch vom
Ventil am Reifen und ziehen Sie
anschließend den Anschlussstecker
aus der Bordnetz-Steckdose.
Beim Entfernen des Schlauchs kann etwas Dichtmittel austreten.
16 Bringen Sie die Ventilkappe auf
dem Ventil des notfallmäßig repa-
rierten Reifens an.
17 Bringen Sie die Luftablasskappe am
Schlauchende an.
Wird die Luftablasskappe nicht angebracht, kann Dichtmittel austreten und das Fahr-
A
B

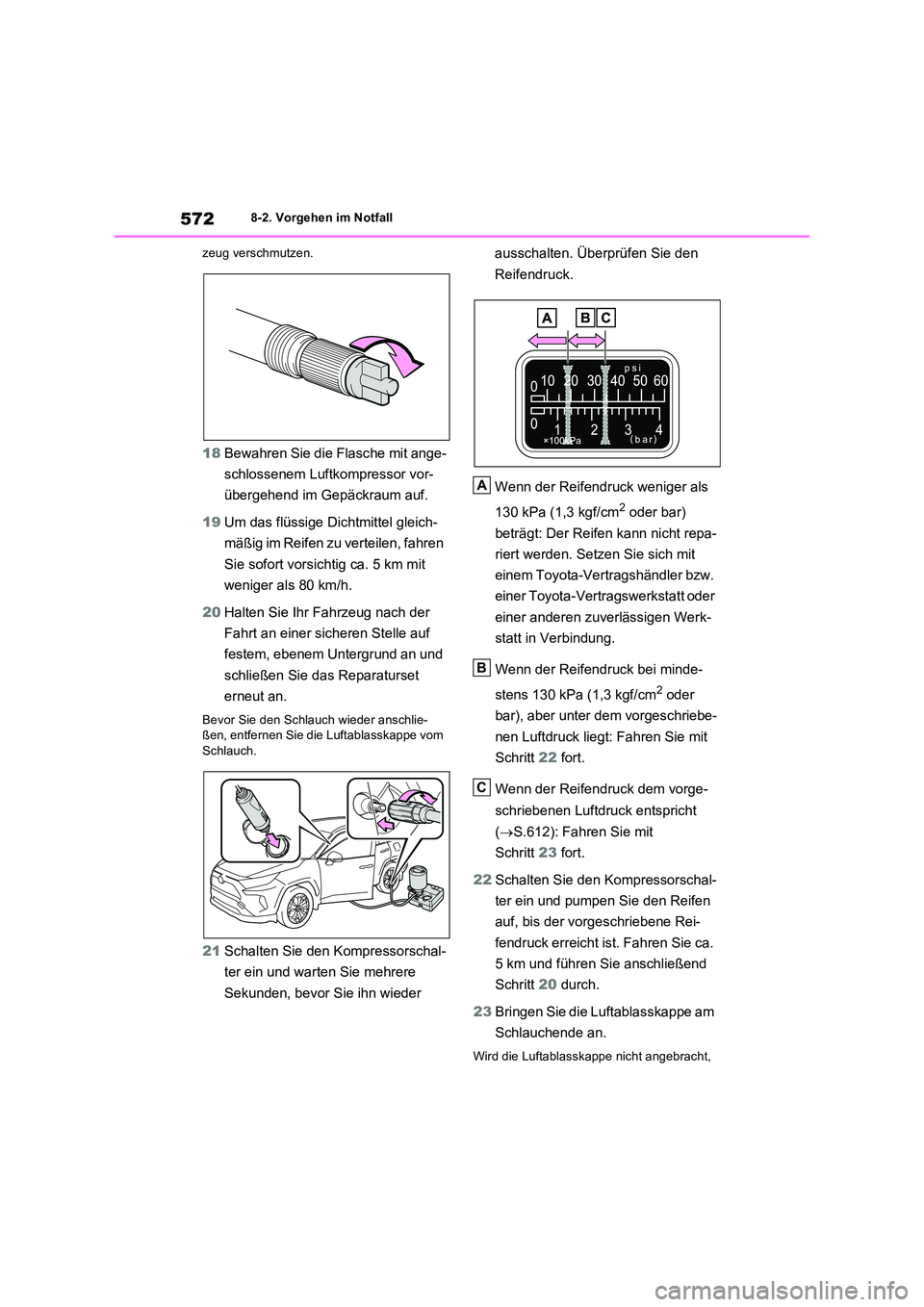

5728-2. Vorgehen im Notfall
zeug verschmutzen.
18 Bewahren Sie die Flasche mit ange-
schlossenem Luftkompressor vor-
übergehend im Gepäckraum auf.
19 Um das flüssige Dichtmittel gleich-
mäßig im Reifen zu verteilen, fahren
Sie sofort vorsichtig ca. 5 km mit
weniger als 80 km/h.
20 Halten Sie Ihr Fahrzeug nach der
Fahrt an einer sicheren Stelle auf
festem, ebenem Untergrund an und
schließen Sie das Reparaturset
erneut an.
Bevor Sie den Schlauch wieder anschlie- ßen, entfernen Sie die Luftablasskappe vom Schlauch.
21 Schalten Sie den Kompressorschal-
ter ein und warten Sie mehrere
Sekunden, bevor Sie ihn wieder
ausschalten. Überprüfen Sie den
Reifendruck.
Wenn der Reifendruck weniger als
130 kPa (1,3 kgf/cm2 oder bar)
beträgt: Der Reifen kann nicht repa-
riert werden. Setzen Sie sich mit
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werk-
statt in Verbindung.
Wenn der Reifendruck bei minde-
stens 130 kPa (1,3 kgf/cm2 oder
bar), aber unter dem vorgeschriebe-
nen Luftdruck liegt: Fahren Sie mit
Schritt 22 fort.
Wenn der Reifendruck dem vorge-
schriebenen Luftdruck entspricht
( S.612): Fahren Sie mit
Schritt 23 fort.
22 Schalten Sie den Kompressorschal-
ter ein und pumpen Sie den Reifen
auf, bis der vorgeschriebene Rei-
fendruck erreicht ist. Fahren Sie ca.
5 km und führen Sie anschließend
Schritt 20 durch.
23 Bringen Sie die Luftablasskappe am
Schlauchende an.
Wird die Luftablasskappe nicht angebracht,
A
B
C

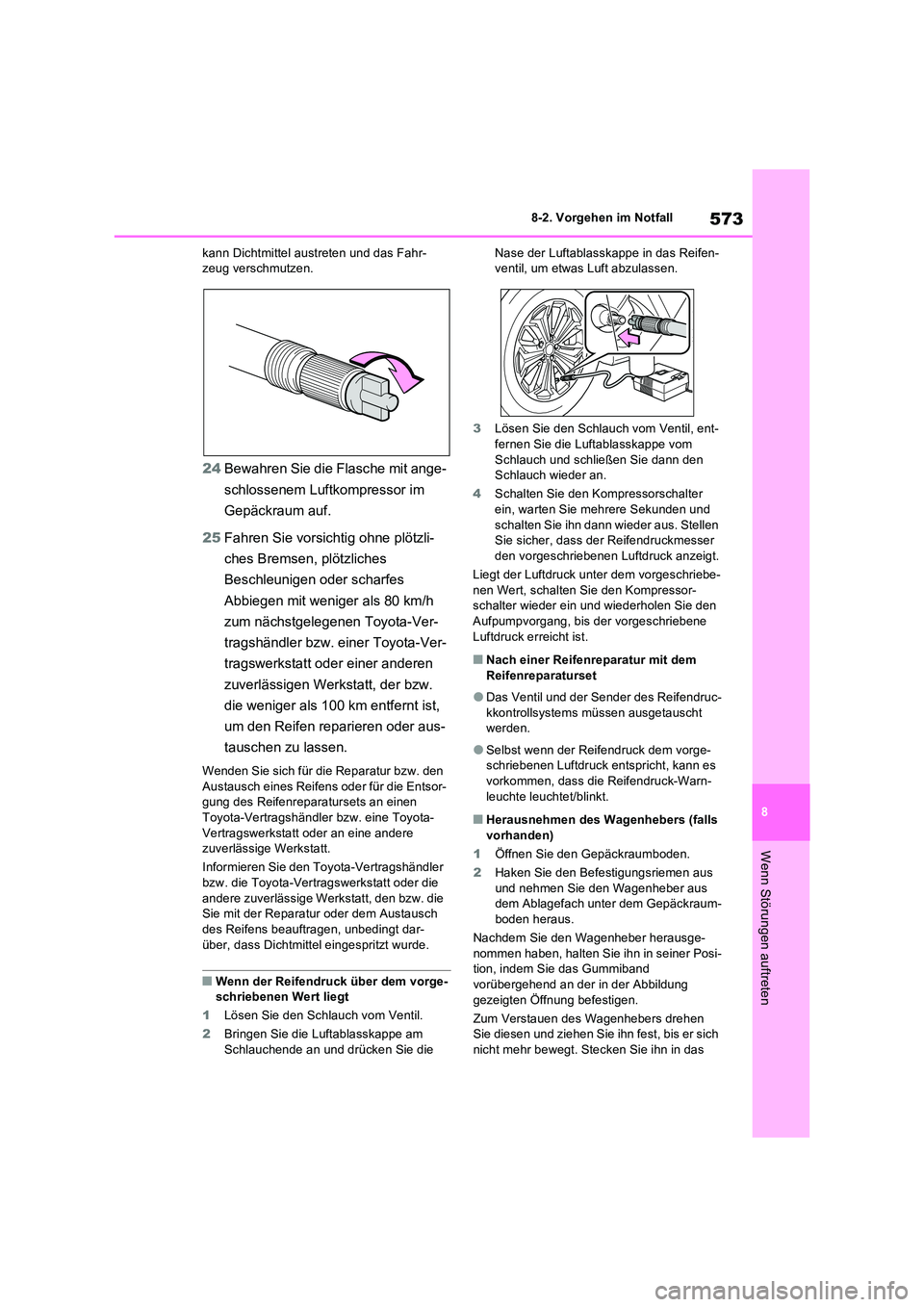

573
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
kann Dichtmittel austreten und das Fahr- zeug verschmutzen.
24 Bewahren Sie die Flasche mit ange-
schlossenem Luftkompressor im
Gepäckraum auf.
25 Fahren Sie vorsichtig ohne plötzli-
ches Bremsen, plötzliches
Beschleunigen oder scharfes
Abbiegen mit weniger als 80 km/h
zum nächstgelegenen Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt, der bzw.
die weniger als 100 km entfernt ist,
um den Reifen reparieren oder aus-
tauschen zu lassen.
Wenden Sie sich für die Reparatur bzw. den Austausch eines Reifens oder für die Entsor-gung des Reifenreparatursets an einen
Toyota-Vertragshändler bzw. eine Toyota- Vertragswerkstatt oder an eine andere zuverlässige Werkstatt.
Informieren Sie den Toyota-Vertragshändler
bzw. die Toyota-Vertragswerkstatt oder die andere zuverlässige Werkstatt, den bzw. die Sie mit der Reparatur oder dem Austausch
des Reifens beauftragen, unbedingt dar- über, dass Dichtmittel eingespritzt wurde.
■Wenn der Reifendruck über dem vorge-schriebenen Wert liegt
1 Lösen Sie den Schlauch vom Ventil.
2 Bringen Sie die Luftablasskappe am
Schlauchende an und drücken Sie die
Nase der Luftablasskappe in das Reifen- ventil, um etwas Luft abzulassen.
3 Lösen Sie den Schlauch vom Ventil, ent- fernen Sie die Luftablasskappe vom
Schlauch und schließen Sie dann den Schlauch wieder an.
4 Schalten Sie den Kompressorschalter ein, warten Sie mehrere Sekunden und
schalten Sie ihn dann wieder aus. Stellen Sie sicher, dass der Reifendruckmesser den vorgeschriebenen Luftdruck anzeigt.
Liegt der Luftdruck unter dem vorgeschriebe-
nen Wert, schalten Sie den Kompressor- schalter wieder ein und wiederholen Sie den Aufpumpvorgang, bis der vorgeschriebene
Luftdruck erreicht ist.
■Nach einer Reifenreparatur mit dem Reifenreparaturset
●Das Ventil und der Sender des Reifendruc-kkontrollsystems müssen ausgetauscht werden.
●Selbst wenn der Reifendruck dem vorge-schriebenen Luftdruck entspricht, kann es
vorkommen, dass die Reifendruck-Warn- leuchte leuchtet/blinkt.
■Herausnehmen des Wagenhebers (falls vorhanden)
1 Öffnen Sie den Gepäckraumboden.
2 Haken Sie den Befestigungsriemen aus
und nehmen Sie den Wagenheber aus dem Ablagefach unter dem Gepäckraum-boden heraus.
Nachdem Sie den Wagenheber herausge-
nommen haben, halten Sie ihn in seiner Posi- tion, indem Sie das Gummiband vorübergehend an der in der Abbildung
gezeigten Öffnung befestigen.
Zum Verstauen des Wagenhebers drehen Sie diesen und ziehen Sie ihn fest, bis er sich nicht mehr bewegt. Stecken Sie ihn in das

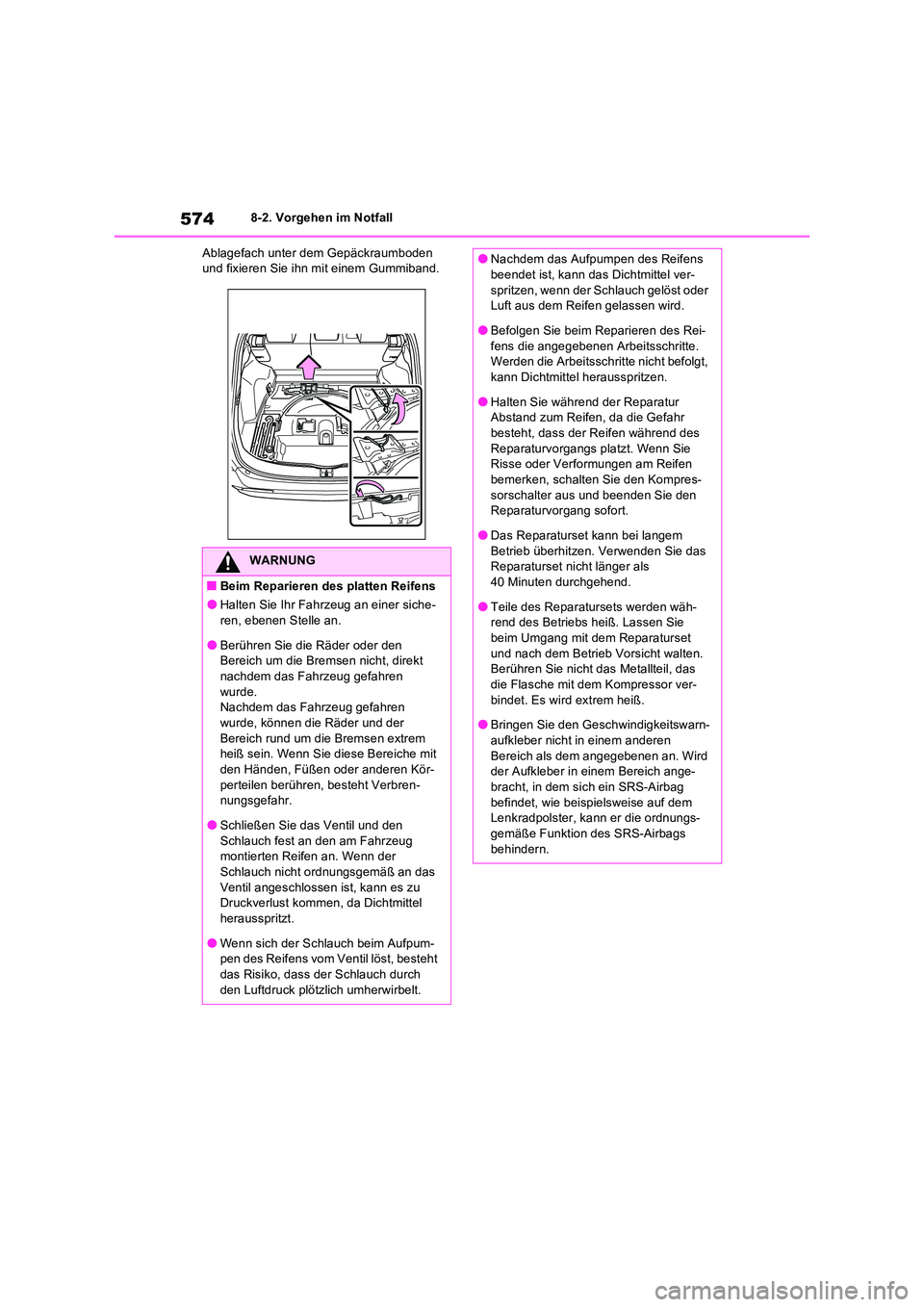

5748-2. Vorgehen im Notfall
Ablagefach unter dem Gepäckraumboden und fixieren Sie ihn mit einem Gummiband.
WARNUNG
■Beim Reparieren des platten Reifens
●Halten Sie Ihr Fahrzeug an einer siche-
ren, ebenen Stelle an.
●Berühren Sie die Räder oder den Bereich um die Bremsen nicht, direkt
nachdem das Fahrzeug gefahren wurde.Nachdem das Fahrzeug gefahren
wurde, können die Räder und der Bereich rund um die Bremsen extrem heiß sein. Wenn Sie diese Bereiche mit
den Händen, Füßen oder anderen Kör- perteilen berühren, besteht Verbren-nungsgefahr.
●Schließen Sie das Ventil und den Schlauch fest an den am Fahrzeug montierten Reifen an. Wenn der
Schlauch nicht ordnungsgemäß an das Ventil angeschlossen ist, kann es zu Druckverlust kommen, da Dichtmittel
herausspritzt.
●Wenn sich der Schlauch beim Aufpum- pen des Reifens vom Ventil löst, besteht
das Risiko, dass der Schlauch durch den Luftdruck plötzlich umherwirbelt.
●Nachdem das Aufpumpen des Reifens beendet ist, kann das Dichtmittel ver-
spritzen, wenn der Schlauch gelöst oder Luft aus dem Reifen gelassen wird.
●Befolgen Sie beim Reparieren des Rei-
fens die angegebenen Arbeitsschritte. Werden die Arbeitsschritte nicht befolgt, kann Dichtmittel herausspritzen.
●Halten Sie während der Reparatur Abstand zum Reifen, da die Gefahr besteht, dass der Reifen während des
Reparaturvorgangs platzt. Wenn Sie Risse oder Verformungen am Reifen bemerken, schalten Sie den Kompres-
sorschalter aus und beenden Sie den Reparaturvorgang sofort.
●Das Reparaturset kann bei langem
Betrieb überhitzen. Verwenden Sie das Reparaturset nicht länger als 40 Minuten durchgehend.
●Teile des Reparatursets werden wäh-rend des Betriebs heiß. Lassen Sie beim Umgang mit dem Reparaturset
und nach dem Betrieb Vorsicht walten. Berühren Sie nicht das Metallteil, das die Flasche mit dem Kompressor ver-
bindet. Es wird extrem heiß.
●Bringen Sie den Geschwindigkeitswarn- aufkleber nicht in einem anderen
Bereich als dem angegebenen an. Wird der Aufkleber in einem Bereich ange-bracht, in dem sich ein SRS-Airbag
befindet, wie beispielsweise auf dem Lenkradpolster, kann er die ordnungs-gemäße Funktion des SRS-Airbags
behindern.

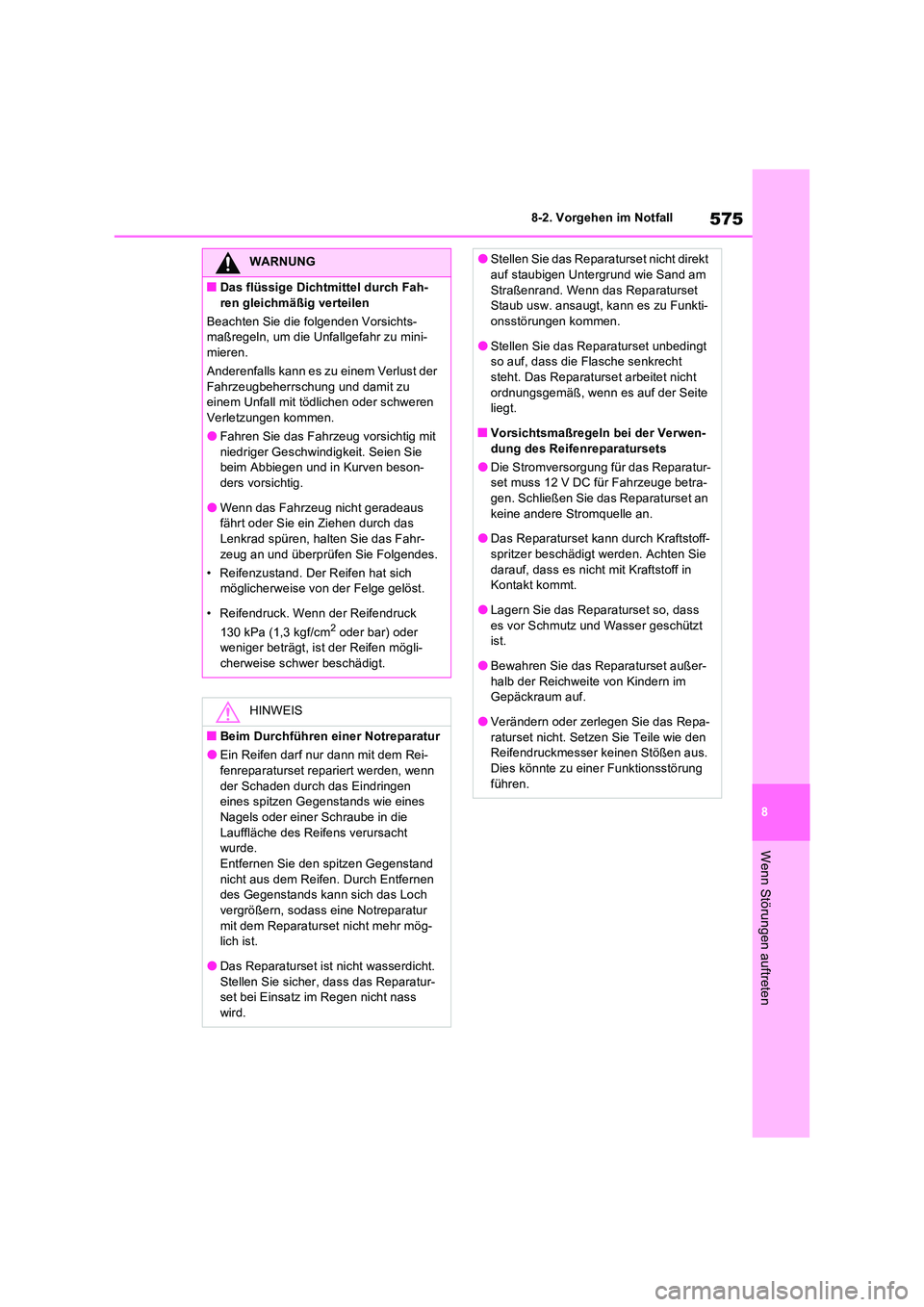

575
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
WARNUNG
■Das flüssige Dichtmittel durch Fah-
ren gleichmäßig verteilen
Beachten Sie die folgenden Vorsichts- maßregeln, um die Unfallgefahr zu mini-mieren.
Anderenfalls kann es zu einem Verlust der
Fahrzeugbeherrschung und damit zu einem Unfall mit tödlichen oder schweren Verletzungen kommen.
●Fahren Sie das Fahrzeug vorsichtig mit
niedriger Geschwindigkeit. Seien Sie beim Abbiegen und in Kurven beson-ders vorsichtig.
●Wenn das Fahrzeug nicht geradeaus fährt oder Sie ein Ziehen durch das Lenkrad spüren, halten Sie das Fahr-
zeug an und überprüfen Sie Folgendes.
• Reifenzustand. Der Reifen hat sich möglicherweise von der Felge gelöst.
• Reifendruck. Wenn der Reifendruck
130 kPa (1,3 kgf/cm2 oder bar) oder weniger beträgt, ist der Reifen mögli-cherweise schwer beschädigt.
HINWEIS
■Beim Durchführen einer Notreparatur
●Ein Reifen darf nur dann mit dem Rei-
fenreparaturset repariert werden, wenn der Schaden durch das Eindringen eines spitzen Gegenstands wie eines
Nagels oder einer Schraube in die Lauffläche des Reifens verursacht wurde.
Entfernen Sie den spitzen Gegenstand nicht aus dem Reifen. Durch Entfernen des Gegenstands kann sich das Loch
vergrößern, sodass eine Notreparatur mit dem Reparaturset nicht mehr mög-lich ist.
●Das Reparaturset ist nicht wasserdicht. Stellen Sie sicher, dass das Reparatur-set bei Einsatz im Regen nicht nass
wird.
●Stellen Sie das Reparaturset nicht direkt auf staubigen Untergrund wie Sand am
Straßenrand. Wenn das Reparaturset Staub usw. ansaugt, kann es zu Funkti-onsstörungen kommen.
●Stellen Sie das Reparaturset unbedingt so auf, dass die Flasche senkrecht steht. Das Reparaturset arbeitet nicht
ordnungsgemäß, wenn es auf der Seite liegt.
■Vorsichtsmaßregeln bei der Verwen-
dung des Reifenreparatursets
●Die Stromversorgung für das Reparatur- set muss 12 V DC für Fahrzeuge betra-gen. Schließen Sie das Reparaturset an
keine andere Stromquelle an.
●Das Reparaturset kann durch Kraftstoff- spritzer beschädigt werden. Achten Sie
darauf, dass es nicht mit Kraftstoff in Kontakt kommt.
●Lagern Sie das Reparaturset so, dass
es vor Schmutz und Wasser geschützt ist.
●Bewahren Sie das Reparaturset außer-
halb der Reichweite von Kindern im Gepäckraum auf.
●Verändern oder zerlegen Sie das Repa-
raturset nicht. Setzen Sie Teile wie den Reifendruckmesser keinen Stößen aus. Dies könnte zu einer Funktionsstörung
führen.

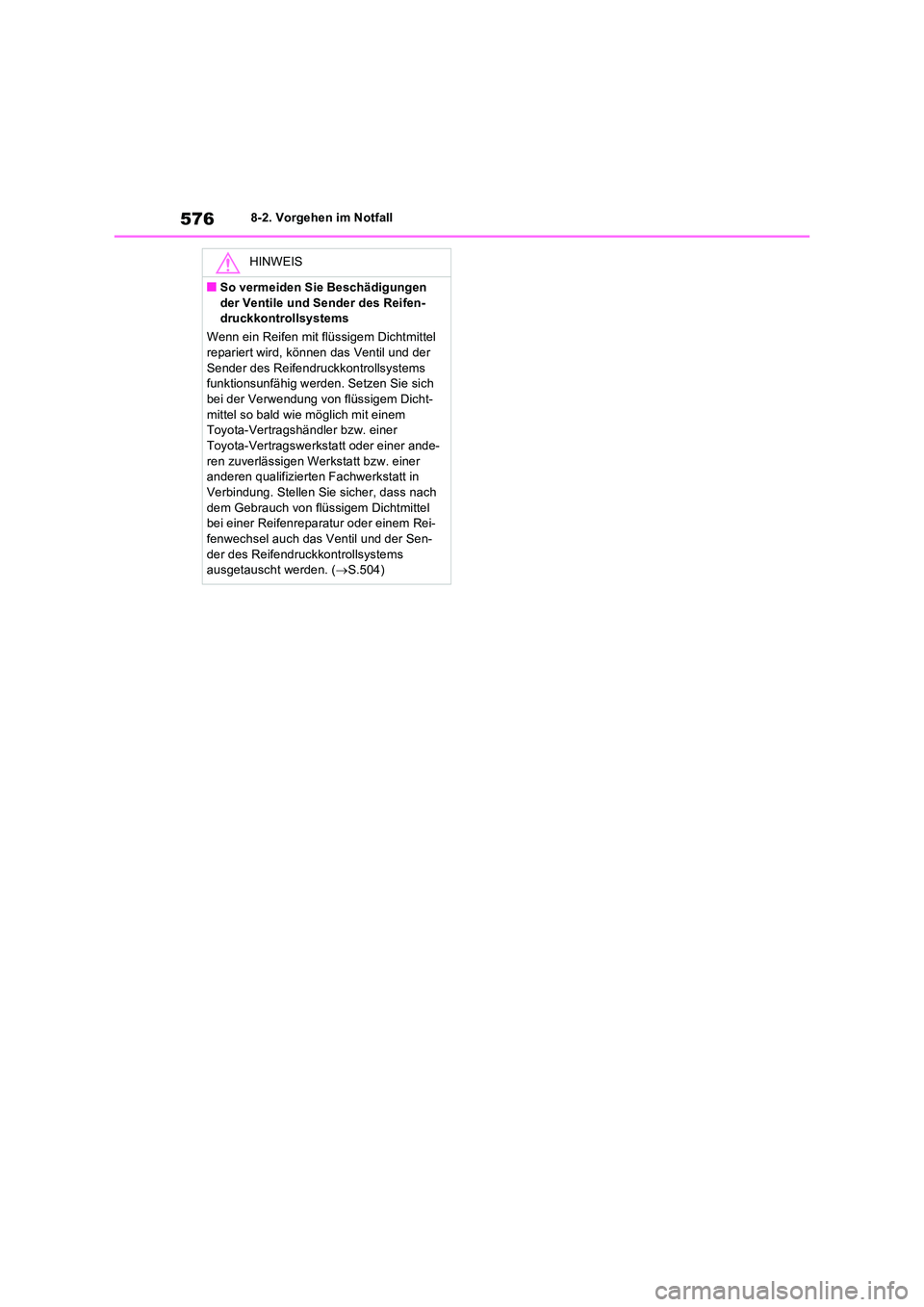

5768-2. Vorgehen im Notfall
HINWEIS
■So vermeiden Sie Beschädigungen
der Ventile und Sender des Reifen- druckkontrollsystems
Wenn ein Reifen mit flüssigem Dichtmittel repariert wird, können das Ventil und der
Sender des Reifendruckkontrollsystems funktionsunfähig werden. Setzen Sie sich bei der Verwendung von flüssigem Dicht-
mittel so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt bzw. einer anderen qualifizierten Fachwerkstatt in Verbindung. Stellen Sie sicher, dass nach
dem Gebrauch von flüs sigem Dichtmittel bei einer Reifenreparatur oder einem Rei-fenwechsel auch das Ventil und der Sen-
der des Reifendruckkontrollsystems ausgetauscht werden. ( S.504)

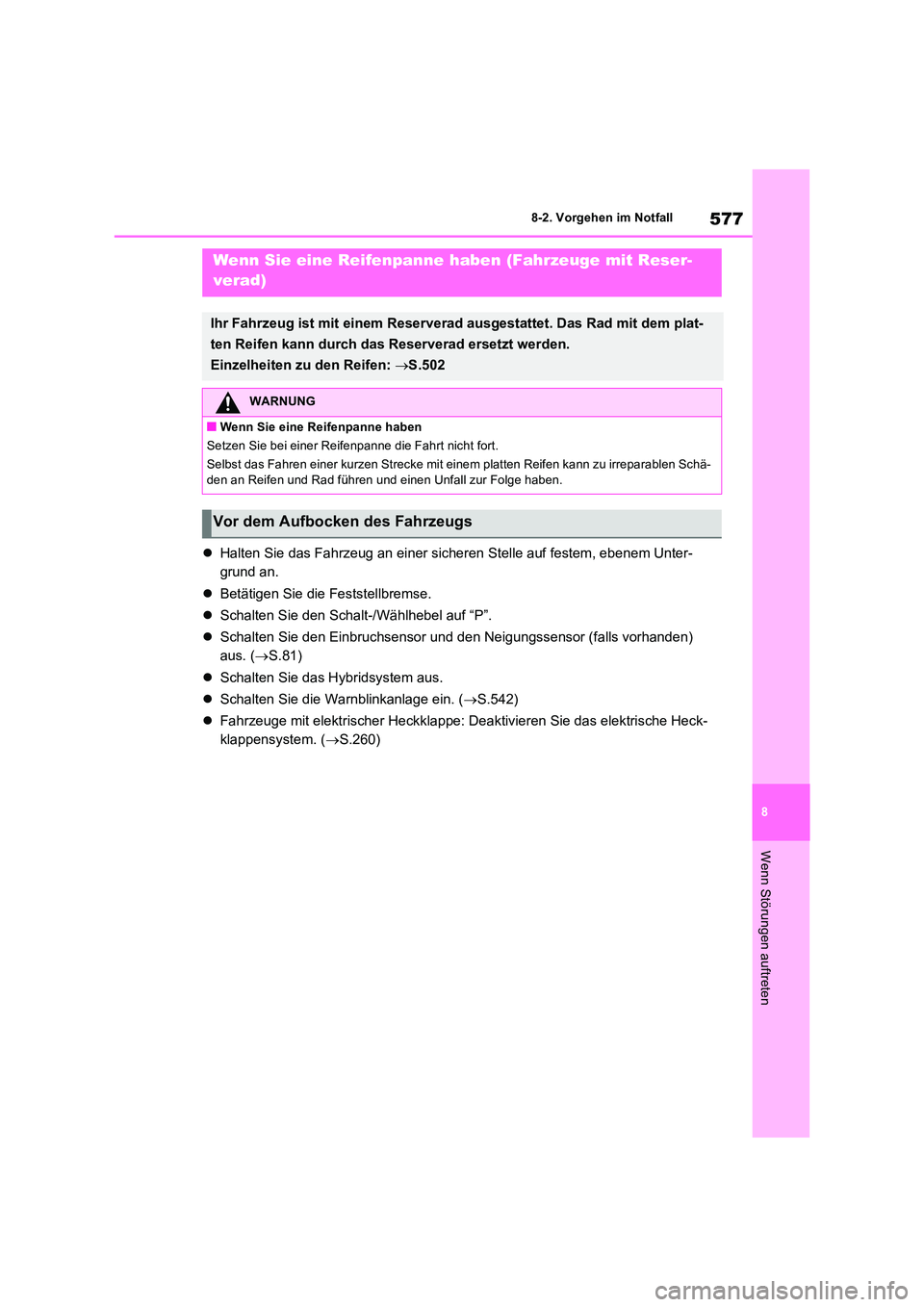

577
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
 Halten Sie das Fahrzeug an einer sicheren Stelle auf festem, ebenem Unter-
grund an.
 Betätigen Sie die Feststellbremse.
 Schalten Sie den Schalt-/Wählhebel auf “P”.
 Schalten Sie den Einbruchsensor und den Neigungssensor (falls vorhanden)
aus. ( S.81)
 Schalten Sie das Hybridsystem aus.
 Schalten Sie die Warnblinkanlage ein. (S.542)
 Fahrzeuge mit elektrischer Heckklappe: Deaktivieren Sie das elektrische Heck-
klappensystem. ( S.260)
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit Reser-
verad)
Ihr Fahrzeug ist mit einem Reserverad ausgestattet. Das Rad mit dem plat-
ten Reifen kann durch das Reserverad ersetzt werden.
Einzelheiten zu den Reifen: S.502
WARNUNG
■Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit ei nem platten Reifen kann zu irreparablen Schä-
den an Reifen und Rad führen und einen Unfall zur Folge haben.
Vor dem Aufbocken des Fahrzeugs

5788-2. Vorgehen im Notfall
Wagenheber
Reserverad
Notabschleppöse
Wagenheberkurbel
Radmutternschlüssel

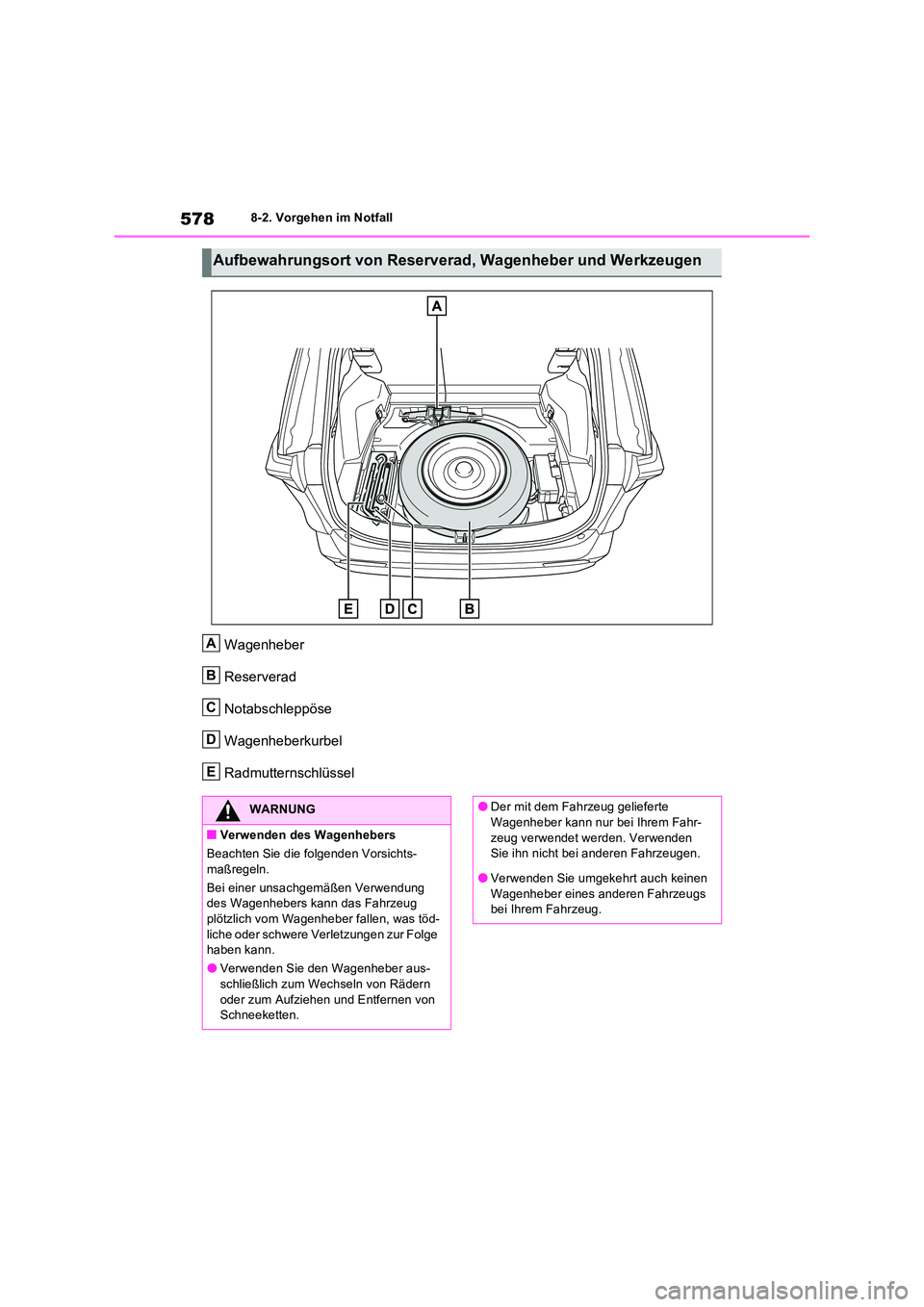

Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
A
B
C
D
E
WARNUNG
■Verwenden des Wagenhebers
Beachten Sie die folgenden Vorsichts- maßregeln.
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahrzeug
plötzlich vom Wagenheber fallen, was töd- liche oder schwere Verletzungen zur Folge haben kann.
●Verwenden Sie den Wagenheber aus-
schließlich zum Wechseln von Rädern oder zum Aufziehen und Entfernen von Schneeketten.
●Der mit dem Fahrzeug gelieferte Wagenheber kann nur bei Ihrem Fahr-
zeug verwendet werden. Verwenden Sie ihn nicht bei anderen Fahrzeugen.
●Verwenden Sie umgekehrt auch keinen
Wagenheber eines anderen Fahrzeugs bei Ihrem Fahrzeug.
