TOYOTA RAV4 PLUG-IN HYBRID 2023 Manual de utilização (in Portuguese)

169
2
2-2. Carregamento
Sistema híbrido plug-in

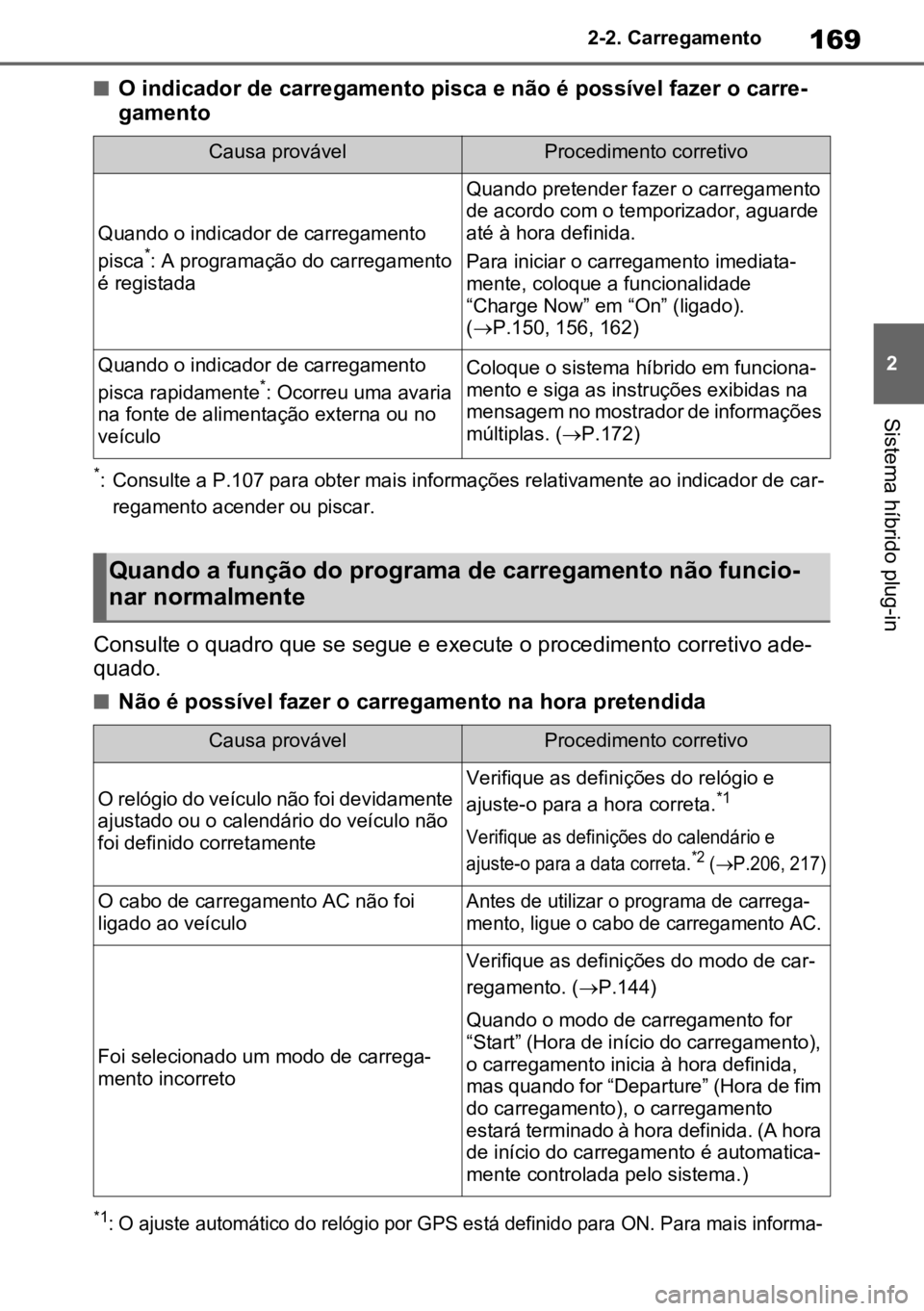

nO indicador de carregamento pisca e não é possível fazer o carre
-
gamento
*: Consulte a P.107 para obter mais informações relativamente ao indicador de car -
regamento acender ou piscar.
Consulte o quadro que se segue e execute o procedimento corretivo ade -
quado.
nNão é possível fazer o carregamento na hora pretendida

*1: O ajuste automático do relógio por GPS está definido para ON. Para mais informa -

Causa provávelProcedimento corretivo
Quando o indicador de carregamento
pisca*: A programação do carregamento
é registada
Quando pretender fazer o carregamento
de acordo com o temporizador, aguarde
até à hora definida.
Para iniciar o carregamento imediata -
mente, coloque a funcionalidade
“Charge Now” em “On” (ligado).
( P.150, 156, 162)
Quando o indicador de carregamento
pisca rapidamente*: Ocorreu uma avaria
na fonte de alimentação externa ou no
veículo
Coloque o sistema híbrido em funciona -
mento e siga as instruções exibidas na
mensagem no mostrador de informações
múltiplas. ( P.172)
Quando a função do programa de carregamento não funcio -
nar normalmente
Causa provávelProcedimento corretivo
O relógio do veículo não foi devidamente
ajustado ou o calendário do veículo não
foi definido corretamenteVerifique as definições do relógio e
ajuste-o para a hora correta.*1

Verifique as definições do calendário e
ajuste-o para a data correta.*2 (  P.206, 217)

O cabo de carregamento AC não foi
ligado ao veículo
Antes de utilizar o programa de carrega -
mento, ligue o cabo de carregamento AC.

Foi selecionado um modo de carrega -
mento incorreto
Verifique as definições do modo de car -
regamento. ( P.144)
Quando o modo de carregamento for
“Start” (Hora de início do carregamento),
o carregamento inicia à hora definida,
mas quando for “Departure” (Hora de fim
do carregamento), o carregamento
estará terminado à hora definida. (A hora
de início do carregamento é automatica -
mente controlada pelo sistema.)

1702-2. Carregamento

ções sobre o relógio, consulte o “Manual do Proprietário do Sistema Multimédia”.

*2: Só pode ser definido se a calibração do relógio por GPS estiver desligada nas definições do mostrador Multimédia.

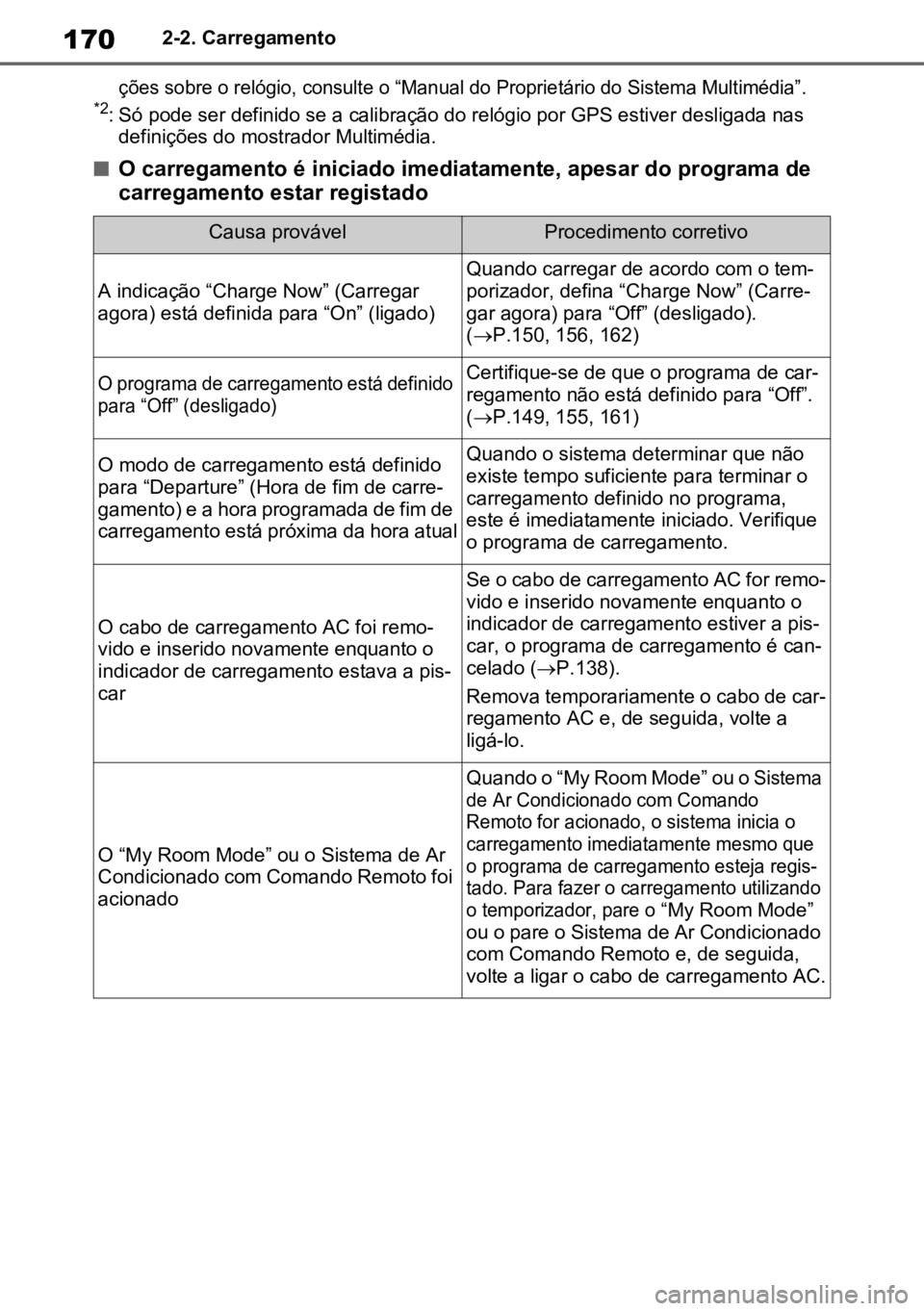

nO carregamento é iniciado imediatamente, apesar do programa de
carregamento estar registado
Causa provávelProcedimento corretivo
A indicação “Charge Now” (Carregar
agora) está definida para “On” (ligado)Quando carregar de acordo com o tem-
porizador, defina “Charge Now” (Carre -
gar agora) para “Off” (desligado).
( P.150, 156, 162)

O programa de carregamento está definido
para “Off” (desligado)
Certifique-se de que o programa de car -
regamento não está definido para “Off”.
( P.149, 155, 161)
O modo de carregamento está definido
para “Departure” (Hora de fim de carre-
gamento) e a hora programada de fim de
carregamento está próxima da hora atualQuando o sistema determinar que não
existe tempo suficiente para terminar o
carregamento definido no programa,
este é imediatamente iniciado. Verifique
o programa de carregamento.
O cabo de carregamento AC foi remo -
vido e inserido novamente enquanto o
indicador de carregamento estava a pis -
car
Se o cabo de carregamento AC for remo -
vido e inserido novamente enquanto o
indicador de carregamento estiver a pis -
car, o programa de carregamento é can -
celado ( P.138).
Remova temporariamente o cabo de car -
regamento AC e, de seguida, volte a
ligá-lo.
O “My Room Mode” ou o Sistema de Ar
Condicionado com Comando Remoto foi
acionado
Quando o “My Room Mode” ou o
Sistema
de Ar Condicionado com Comando
Remoto for acionado, o sistema inicia o
carregamento imediatamente mesmo que
o programa de carregamento esteja regis -
tado. Para fazer o carregamento utilizando
o temporizador, pare o
“My Room Mode”
ou o pare o Sistema de Ar Condicionado
com Comando Remoto e, de seguida,
volte a ligar o cabo de carregamento AC.

171
2
2-2. Carregamento
Sistema híbrido plug-in
nO carregamento termina antes da hora definida em “Departure” ou
“Departure time” (Hora de fim do carregamento)
nO carregamento não está completo, apesar de ser a hora definida
em “Departure” ou “Departure time” (Hora de fim do carregamento)
A função “Battery Heater” (Aquecimento
da bateria) ( P.128) foi acionada
Quando o modo de carregamento estiver
definido para “Departure” (Hora de fim
do carregamento), a função “Battery
Heater” (Aquecimento da bateria) pode
entrar em funcionamento antes do carre -
gamento ser iniciado. Verifique o estado
do indicador de carregamento. ( P.107)
A temperatura exterior é baixa e o con -
trolo do aquecimento da bateria do sis -
tema híbrido (bateria de tração) é
acionado ( P.128) (apenas Gronelân -
dia)Quando o controlo do aquecimento da
bateria do sistema híbrido (bateria de
tração) é acionado, o programa de carre-
gamento é ignorado e o carregamento é
iniciado. Permita que o carregamento
prossiga, para proteger a bateria do sis-
tema híbrido (bateria de tração).
Causa provávelProcedimento corretivo
A hora de término do carregamento não
coincide com a hora de término estimada
devido ao estado da fonte de alimenta -
ção ou da temperatura exteriorSe houver súbitas mudanças de tempe -
ratura ou alterações no estado da fonte
de alimentação durante o carregamento,
este pode terminar mais cedo do que a
hora estimada pelo sistema.
Causa provávelProcedimento corretivo
“Climate Prep” ou “Climate preparation”
(Preparar temperatura) está definido
para “On” (ligado)
Quando “Climate Prep” ou “Climate pre -
paration” is set to on, o ar condicionado
mantém-se em funcionamento até à hora
definida como fim do carregamento).
Sendo assim, o carregamento pode não
estar completo à hora definida devido a
alterações nas condições do carrega -
mento.
Para que a bateria do sistema híbrido
(bateria de tração) fique completamente
carregada, autorize a continuação do
carregamento.
A hora de término do carregamento não
coincide com a hora de término estimada
devido ao estado da fonte de alimenta -
ção ou da temperatura exteriorSe houver súbitas mudanças de tempe -
ratura ou alterações no estado da fonte
de alimentação durante o carregamento,
este pode terminar mais cedo do que a
hora estimada pelo sistema.
Causa provávelProcedimento corretivo

1722-2. Carregamento
nO carregamento não é iniciado, apesar de estar na hora definida em
“Start” (Hora de início do carregamento) ou “Start at set time” (Ini-
ciar a uma hora definida)
Quando uma porta é aberta com o
interruptor Power ligado, após o
carregamento, é exibida uma men-
sagem no mostrador de informa -
ções múltiplas.
Quando isto acontecer, siga as instru -
ções apresentadas no ecrã.
nSe a indicação “Charging Stopped Due to Pulled out Charging Con -
nector” (Carregamento interrompido por ter desligado a ficha de
carregamento) for exibida
Causa provávelProcedimento corretivo
O cabo de carregamento AC foi ligado
depois da hora definidaLigue o cabo de carregamento AC antes
da hora definida em “Start” (Hora de iní -
cio do carregamento) ou “Start at set
time” (Iniciar a uma hora definida).
Quando for exibida uma mensagem relacionada com o carre-
gamento
Causa provávelProcedimento corretivo

O conector de carregamento AC foi remo -
vido durante o carregamento

Quando remover o conector de carrega -
mento AC durante o carregamento, este
será interrompido. Se pretender carregar
completamente a bateria do sistema
híbrido (bateria de tração), volte a ligar a
ficha de carregamento.Depois da bateria do sistema híbrido
(bateria de tração) estar completamente
carregada, a ficha de carregamento foi
removida enquanto a bateria do sistema
híbrido (bateria de tração) estava a car-
regar novamente por estar a utilizar fun -
ções que consomem eletricidade
* e a
carga remanescente estar a baixar.

173
2
2-2. Carregamento
Sistema híbrido plug-in
*: Consome eletricidade quando a função “Battery Heater” (Aquecimento da bate-
ria), o ar condicionado associado à função ( P.144) ou o Sistema de Ar Condi-
cionado com Comando Remoto ( P.438) estiver em funcionamento.
nSe a indicação “Charging Complete Limited Due to Battery Temp”
(Tempo de finalização de carregamento comprometido devido à
temperatura da bateria) for exibida
O conector de carregamento AC não
está devidamente preso
Verifique o estado da ligação da ficha de
carregamento AC.
 Quando ligar o conector de carrega-
mento AC, insira-o devidamente até
ouvir um clique.
 Depois de ligar o conector de carrega -
mento AC, certifique-se de que o indi -
cador de carregamento está ligado.
Se não for possível fazer o carrega-
mento apesar de ter seguido os procedi -
mentos, leve o seu veículo a um
concessionário Toyota autorizado, repa -
rador Toyota autorizado ou a qualquer
reparador da sua confiança.
O conector de carregamento AC foi des -
bloqueado durante o carregamento
Quando o conector de carregamento AC
for desbloqueado durante o carrega-
mento, este é interrompido. Para conti-
nuar o carregamento, volte a ligar a ficha
de carregamento.
Causa provávelProcedimento corretivo
O carregamento foi interrompido para
proteger a bateria do sistema híbrido
(bateria de tração), uma vez que esta
continua quente durante um determi-
nado período tempo.Deixe que a bateria do sistema híbrido
(bateria de tração) arrefeça e volte a car -
regar se ainda não tiver atingido o carre -
gamento pretendido.
Causa provávelProcedimento corretivo

1742-2. Carregamento

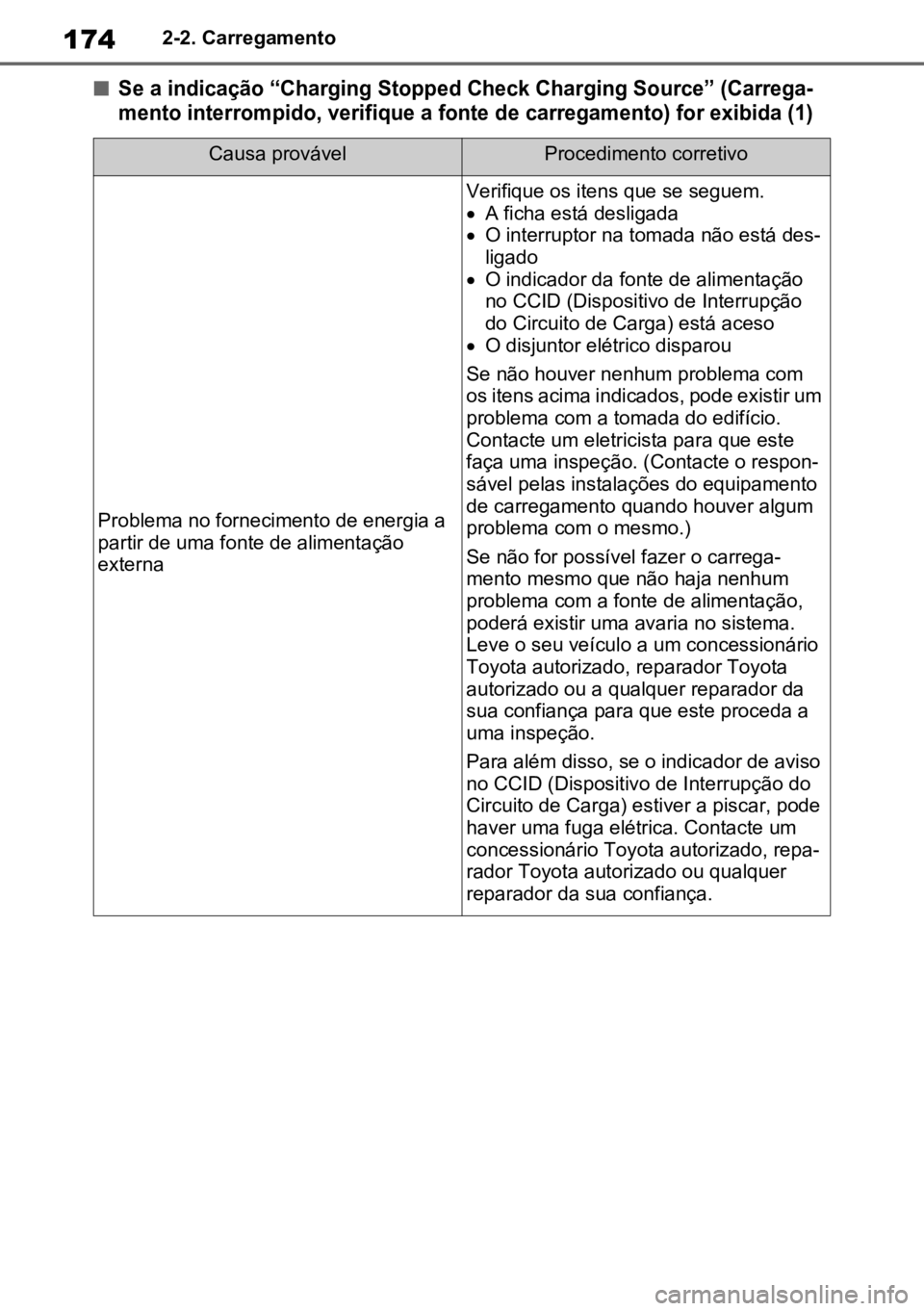

n
Se a indicação “Charging Stopped Check Charging Source” (Carrega-
mento interrompido, verifique a fonte de carregamento) for exibida (1)

Causa provávelProcedimento corretivo
Problema no fornecimento de energia a
partir de uma fonte de alimentação
externa
Verifique os itens que se seguem.
 A ficha está desligada
 O interruptor na tomada não está des -
ligado
 O indicador da fonte de alimentação
no CCID (Dispositivo de Interrupção
do Circuito de Carga) está aceso
 O disjuntor elétrico disparou
Se não houver nenhum problema com
os itens acima indicados, pode existir um
problema com a tomada do edifício.
Contacte um eletricista para que este
faça uma inspeção. (Contacte o respon-
sável pelas instalações do equipamento
de carregamento quando houver algum
problema com o mesmo.)
Se não for possível fazer o carrega-
mento mesmo que não haja nenhum
problema com a fonte de alimentação,
poderá existir uma avaria no sistema.
Leve o seu veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador da
sua confiança para que este proceda a
uma inspeção.
Para além disso, se o indicador de aviso
no CCID (Dispositivo de Interrupção do
Circuito de Carga) estiver a piscar, pode
haver uma fuga elétrica. Contacte um
concessionário Toyota autorizado, repa -
rador Toyota autorizado ou qualquer
reparador da sua confiança.

175
2
2-2. Carregamento
Sistema híbrido plug-in

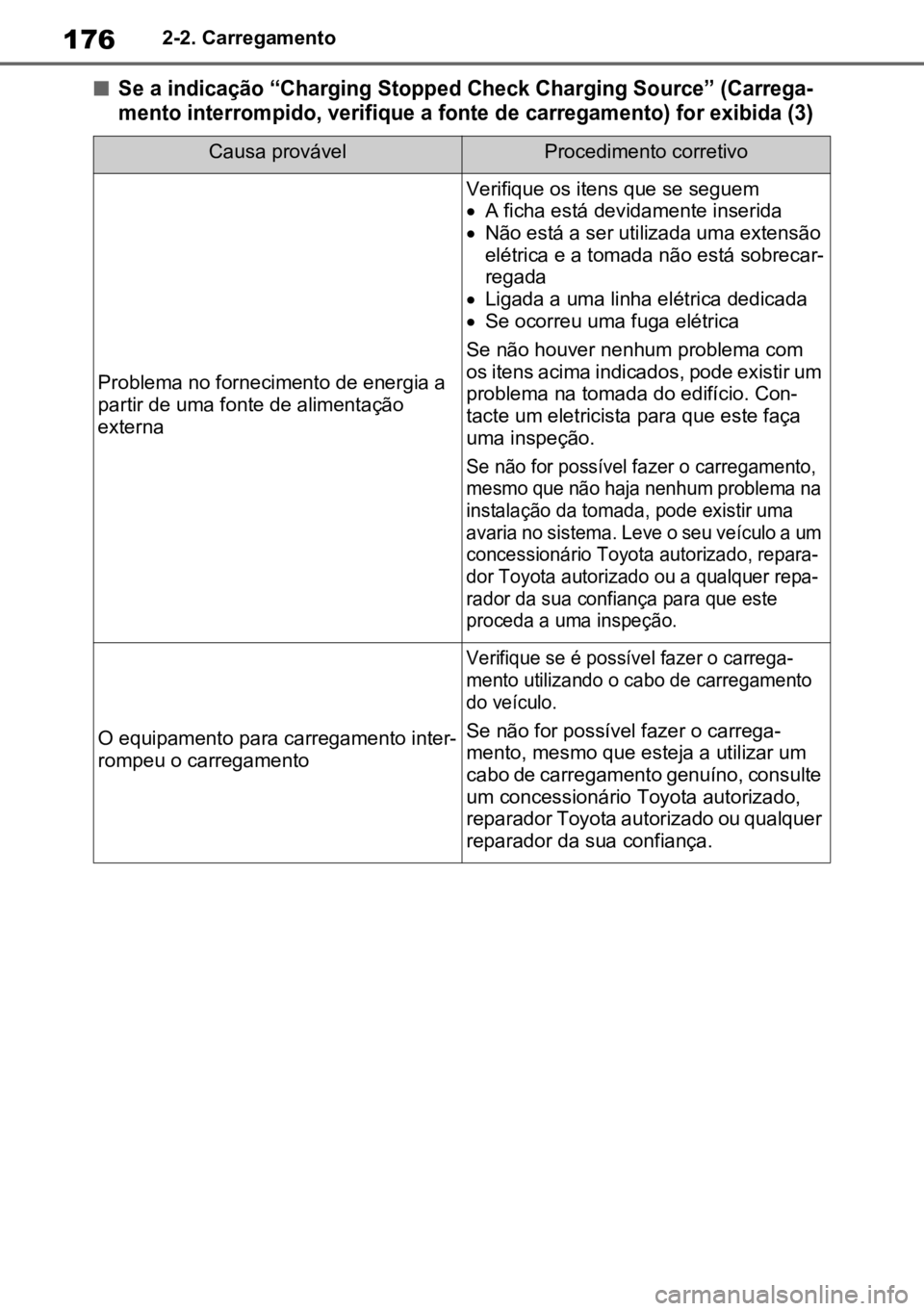

n
Se a indicação “Charging Stopped Check Charging Source” (Carrega
-
mento interrompido, verifique a fonte de carregamento) for exibida (2)

O equipamento para carregamento inter -
rompeu o carregamento

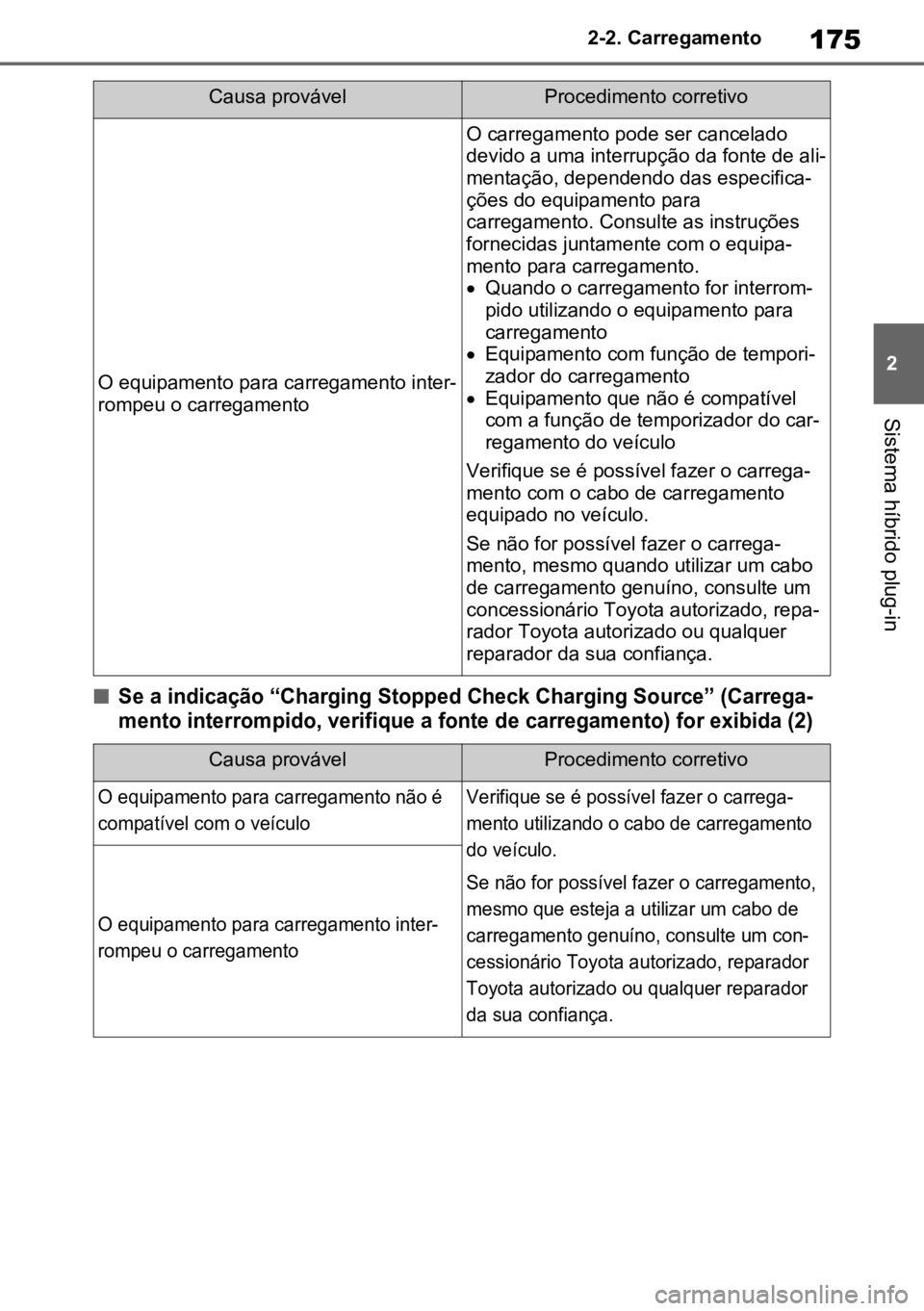

O carregamento pode ser cancelado
devido a uma interrupção da fonte de ali-
mentação, dependendo das especifica -
ções do equipamento para
carregamento. Consulte as instruções
fornecidas juntamente com o equipa -
mento para carregamento.
 Quando o carregamento for interrom -
pido utilizando o equipamento para
carregamento
 Equipamento com função de tempori -
zador do carregamento
 Equipamento que não é compatível
com a função de temporizador do car -
regamento do veículo
Verifique se é possível fazer o carrega -
mento com o cabo de carregamento
equipado no veículo.
Se não for possível fazer o carrega-
mento, mesmo quando utilizar um cabo
de carregamento genuíno, consulte um
concessionário Toyota autorizado, repa -
rador Toyota autorizado ou qualquer
reparador da sua confiança.
Causa provávelProcedimento corretivo

O equipamento para carregamento não é
compatível com o veículoVerifique se é possível fazer o carrega -
mento utilizando o cabo de carregamento
do veículo.
Se não for possível fazer o carregamento,
mesmo que esteja a utilizar um cabo de
carregamento genuíno, consulte um con -
cessionário Toyota autorizado, reparador
Toyota autorizado ou qualquer reparador
da sua confiança.
O equipamento para carregamento inter -
rompeu o carregamento

Causa provávelProcedimento corretivo

1762-2. Carregamento
n
Se a indicação “Charging Stopped Check Charging Source” (Carrega-
mento interrompido, verifique a fonte de carregamento) for exibida (3
)
Causa provávelProcedimento corretivo
Problema no fornecimento de energia a
partir de uma fonte de alimentação
externa
Verifique os itens que se seguem
 A ficha está devidamente inserida
 Não está a ser utilizada uma extensão
elétrica e a tomada não está sobrecar -
regada
 Ligada a uma linha elétrica dedicada
 Se ocorreu uma fuga elétrica
Se não houver nenhum problema com
os itens acima indicados, pode existir um
problema na tomada do edifício. Con -
tacte um eletricista para que este faça
uma inspeção.

Se não for possível fazer o carregamento,
mesmo que não haja nenhum problema na
instalação da tomada, pode existir uma
avaria no sistema. Leve o seu veículo a um
concessionário Toyota autorizado, repara -
dor Toyota autorizado ou a qualquer repa -
rador da sua confiança para que este
proceda a uma inspeção.

O equipamento para carregamento inter -
rompeu o carregamento

Verifique se é possível fazer o carrega -
mento utilizando o cabo de carregamento
do veículo.

Se não for possível fazer o carrega-
mento, mesmo que esteja a utilizar um
cabo de carregamento genuíno, consulte
um concessionário Toyota autorizado,
reparador Toyota autorizado ou qualquer
reparador da sua confiança.

177
2
2-2. Carregamento
Sistema híbrido plug-in
nSe a indicação “Charging Stopped High Energy Use See Owner’s
Manual” (Carregamento interrompido, utilização de muita energia,
consulte o “Manual do Proprietário” for exibida
nSe a indicação “Charging System Malfunction See Owner’s
Manual” (Avaria no sistema de carregamento, consulte o “Manual
do Proprietário” for exibida
nSe a indicação “The Traction Battery Temp is low System put prio-
rity on charging to preserve battery condition” (Se atemperatura da
bateria de tração for baixa, o Sistema dá prioridade ao carrega -
mento para preservar o estado da bateria) for exibida (apenas Gro -
nelândia)
Causa provávelProcedimento corretivo
Os componentes elétricos do veículo
estão a consumir energia
Verifique os itens que se seguem e, de
seguida, volte a fazer o carregamento.
 Se os faróis e o sistema áudio estive-
rem ligados, desligue-os.
 Desligue o interruptor Power.
Se não for possível fazer o carrega-
mento mesmo depois de ter feito o que
está indicado acima, a bateria auxiliar
pode não estar suficientemente carre -
gada. Coloque o sistema híbrido em fun -
cionamento durante 15 minutos ou mais
para carregar a bateria auxiliar.
Causa provávelProcedimento corretivo
Ocorreu uma avaria no sistema de carre-
gamento
Leve o seu veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador da
sua confiança para que este proceda a
uma inspeção.
Causa provávelProcedimento corretivo
Quando o controlo de aquecimento da
bateria do sistema híbrido (bateria de
tração) é acionado ( P.128)
Quando o controlo de aquecimento da
bateria do sistema híbrido (bateria de
tração) é acionado, a programação do
carregamento é ignorada e o carrega -
mento é iniciado.
Esta função protege a bateria do sistema
híbrido (bateria de tração), não é uma
avaria.

1782-2. Carregamento
