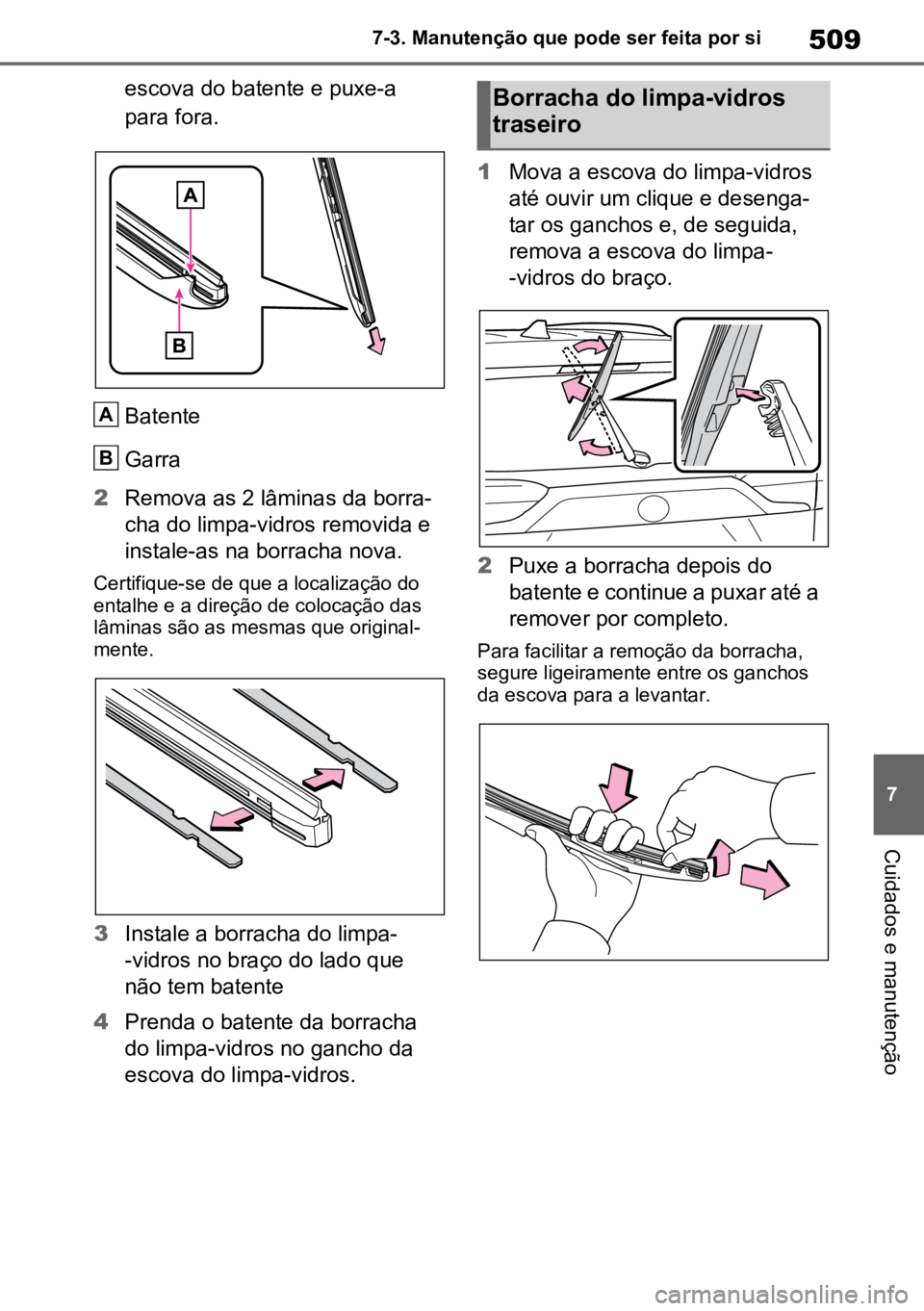

7-3. Manutenção que pode ser feita por si
Cuidados e manutenção
escova do batente e puxe-a
para fora.
Batente
Garra
2 Remova as 2 lâminas da borra -
cha do limpa-vidros removida e
instale-as na borracha nova.
Certifique-se de que a localização do
entalhe e a direção de colocação das
lâminas são as mesmas que original -
mente.
3 Instale a borracha do limpa -
-vidros no braço do lado que
não tem batente
4 Prenda o batente da borracha
do limpa-vidros no gancho da
escova do limpa-vidros. 1
Mova a escova do limpa-vidros
até ouvir um clique e desenga -
tar os ganchos e, de seguida,
remova a escova do limpa -
-vidros do braço.
2 Puxe a borracha depois do
batente e continue a puxar até a
remover por completo.
Para facilitar a remoção da borracha,
segure ligeiramente entre os ganchos
da escova para a levantar.
A
B
Borracha do limpa-vidros
traseiro

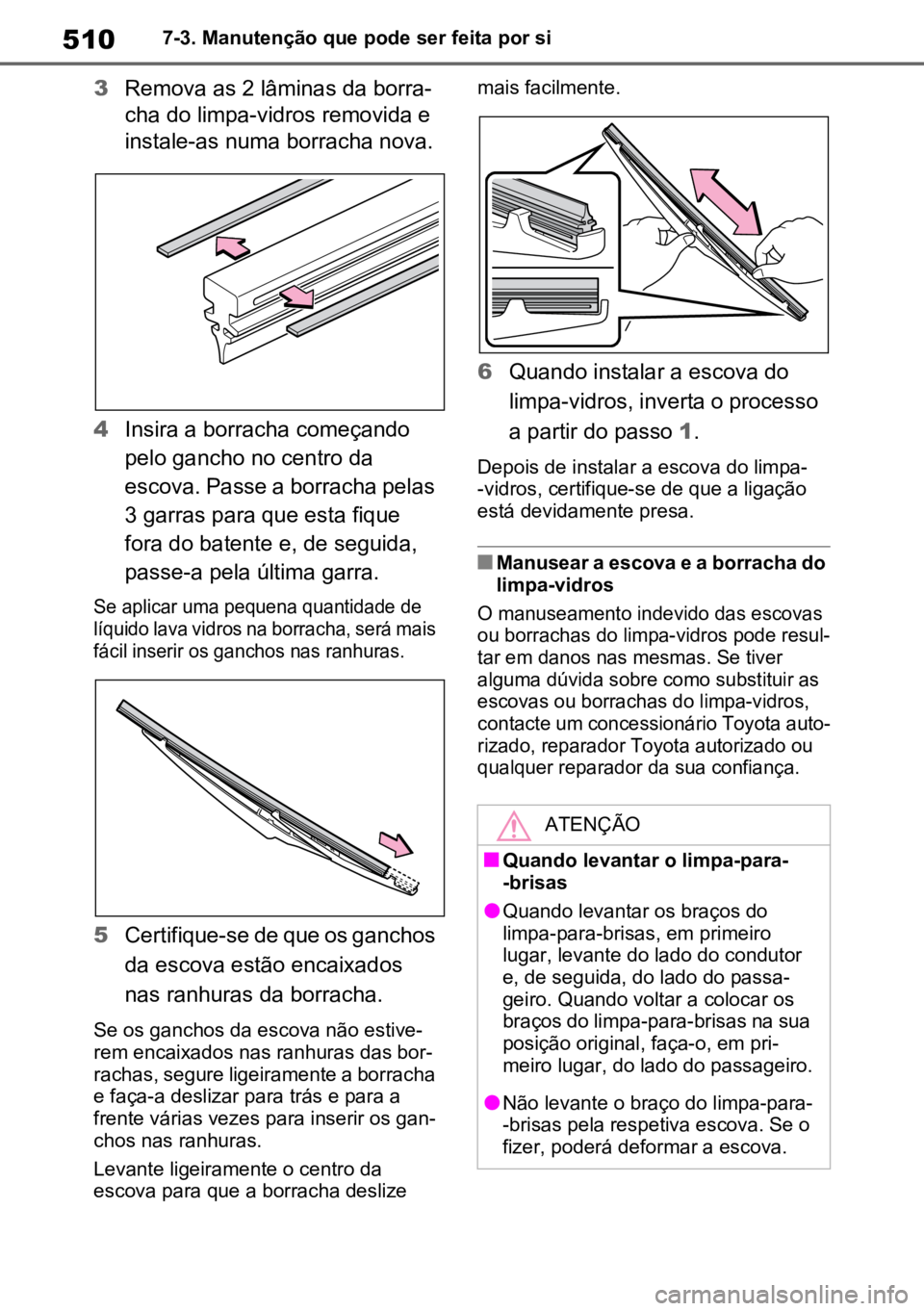

5107-3. Manutenção que pode ser feita por si
3Remova as 2 lâminas da borra -
cha do limpa-vidros removida e
instale-as numa borracha nova.
4 Insira a borracha começando
pelo gancho no centro da
escova. Passe a borracha pelas
3 garras para que esta fique
fora do batente e, de seguida,
passe-a pela última garra.

Se aplicar uma pequena quantidade de
líquido lava vidros na borracha, será mais
fácil inserir os ganchos nas ranhuras.

5 Certifique-se de que os ganchos
da escova estão encaixados
nas ranhuras da borracha.
Se os ganchos da escova não estive -
rem encaixados nas ranhuras das bor -
rachas, segure ligeiramente a borracha
e faça-a deslizar para trás e para a
frente várias vezes para inserir os gan-
chos nas ranhuras.
Levante ligeiramente o centro da
escova para que a borracha deslize mais facilmente.
6
Quando instalar a escova do
limpa-vidros, inverta o processo
a partir do passo 1.
Depois de instalar a escova do limpa -
-vidros, certifique-se de que a ligação
está devidamente presa.
nManusear a escova e a borracha do
limpa-vidros

O manuseamento indevido das escovas
ou borrachas do limpa-vidros pode resul -
tar em danos nas mesmas. Se tiver
alguma dúvida sobre como substituir as
escovas ou borrachas do limpa-vidros,
contacte um concessionário Toyota auto -
rizado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.

ATENÇÃO
nQuando levantar o limpa-para-
-brisas
lQuando levantar os braços do
limpa-para-brisas, em primeiro
lugar, levante do lado do condutor
e, de seguida, do lado do passa-
geiro. Quando voltar a colocar os
braços do limpa-para-brisas na sua
posição original, faça-o, em pri -
meiro lugar, do lado do passageiro.
lNão levante o braço do limpa-para -
-brisas pela respetiva escova. Se o
fizer, poderá deformar a escova.

511
7
7-3. Manutenção que pode ser feita por si
Cuidados e manutenção
nSe a pilha da chave eletrónica esti
-
ver gasta
Os seguintes sintomas podem ocorrer:
lO sistema de chave inteligente para
entrada e arranque e o comando
remoto podem não funcionar devida -
mente.
lO alcance operacional poderá ser
reduzido.
Antes de substituir a pilha, prepare
os itens que se seguem:
 Chave de fendas de cabeça
plana
 Chave de fendas de cabeça
plana pequena
 Pilha de lítio CR2450
nUtilize uma pilha de lítio CR2450
lAs pilhas podem ser adquiridas num
concessionário Toyota autorizado,
reparador Toyota autorizado, em
qualquer reparador da sua confiança,
lojas de equipamento elétrico ou lojas
de equipamento fotográfico.
lSubstitua apenas pelo mesmo tipo de
pilha ou equivalente, recomendada
pelo fabricante.
lDesfaça-se das pilhas usadas de
acordo com as leis locais.
lNão movimente a alavanca do
limpa-vidros enquanto os braços do
limpa-para-brisas estiverem levan -
tados. Se o fizer, os braços do
limpa-para-brisas podem entrar em
contacto com o capot e, eventual-
mente, poderão ocorrer danos nos
braços e/ou capot.
nPara evitar danos
lQuando substituir as borrachas,
tenha cuidado para não danificar as
garras.
lDepois de remover a escova do
braço, coloque um pano, etc. entre
o vidro traseiro e o respetivo braço
para evitar danos no vidro traseiro.
lTenha cuidado para não puxar a
borracha em demasia nem defor -
mar as respetivas lâminas.

Pilha da chave eletrónica

Se a pilha estiver gasta, substi -
tua-a por uma nova.
Itens necessários

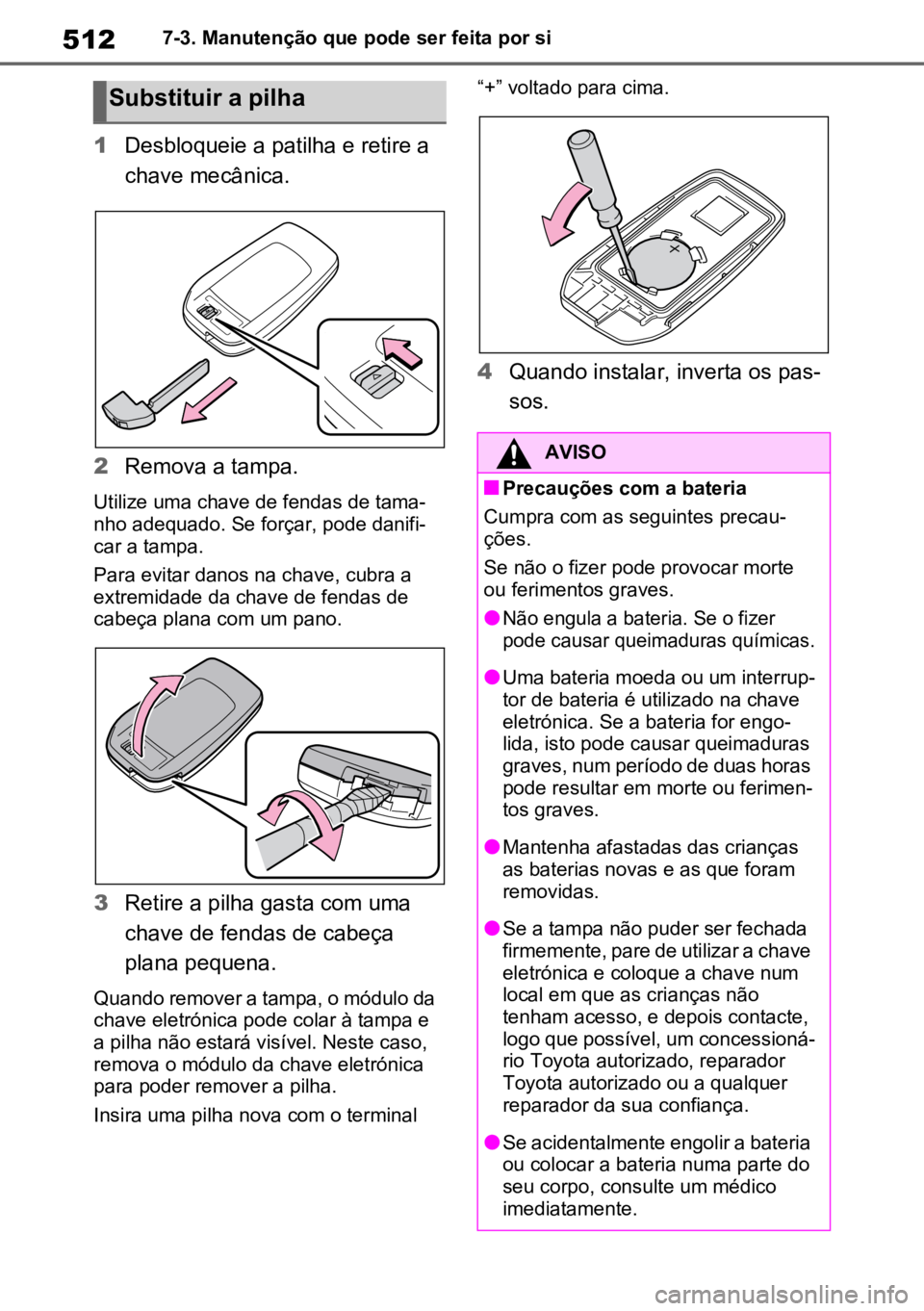

5127-3. Manutenção que pode ser feita por si
1Desbloqueie a patilha e retire a
chave mecânica.
2 Remova a tampa.
Utilize uma chave de fendas de tama -
nho adequado. Se forçar, pode danifi -
car a tampa.
Para evitar danos na chave, cubra a
extremidade da chave de fendas de
cabeça plana com um pano.
3 Retire a pilha gasta com uma
chave de fendas de cabeça
plana pequena.
Quando remover a tampa, o módulo da
chave eletrónica pode colar à tampa e
a pilha não estará visível. Neste caso,
remova o módulo da chave eletrónica
para poder remover a pilha.
Insira uma pilha nova com o terminal “+” voltado para cima.
4
Quando instalar, inverta os pas-
sos.
Substituir a pilha
AVISO
nPrecauções com a bateria
Cumpra com as seguintes precau-
ções.
Se não o fizer pode provocar morte
ou ferimentos graves.
l
Não engula a bateria. Se o fizer
pode causar queimaduras químicas.

lUma bateria moeda ou um interrup-
tor de bateria é utilizado na chave
eletrónica. Se a bateria for engo -
lida, isto pode causar queimaduras
graves, num período de duas horas
pode resultar em morte ou ferimen -
tos graves.
lMantenha afastadas das crianças
as baterias novas e as que foram
removidas.
lSe a tampa não puder ser fechada
firmemente, pare de utilizar a chave
eletrónica e coloque a chave num
local em que as crianças não
tenham acesso, e depois contacte,
logo que possível, um concessioná -
rio Toyota autorizado, reparador
Toyota autorizado ou a qualquer
reparador da sua confiança.
lSe acidentalmente engolir a bateria
ou colocar a bateria numa parte do
seu corpo, consulte um médico
imediatamente.

513
7

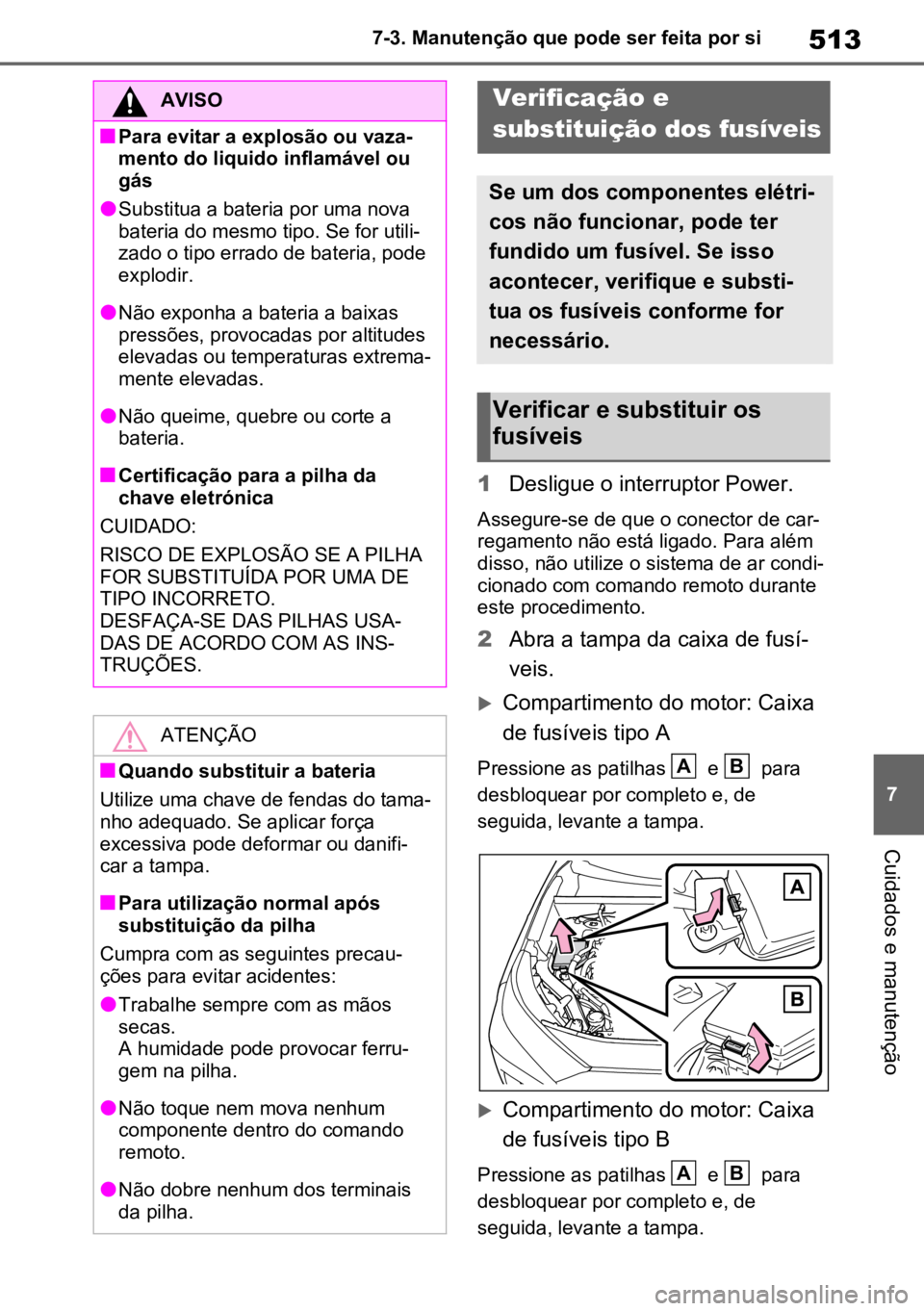

7-3. Manutenção que pode ser feita por si
Cuidados e manutenção
1
Desligue o interruptor Power.
Assegure-se de que o conector de car -
regamento não está ligado. Para além
disso, não utilize o sistema de ar condi-
cionado com comando remoto durante
este procedimento.
2 Abra a tampa da caixa de fusí -
veis.
Compartimento do motor: Caixa
de fusíveis tipo A
Pressione as patilhas e para
desbloquear por completo e, de
seguida, levante a tampa.
Compartimento do motor: Caixa
de fusíveis tipo B
Pressione as patilhas e para
desbloquear por completo e, de
seguida, levante a tampa.
AVISO
nPara evitar a explosão ou vaza -
mento do liquido inflamável ou
gás
lSubstitua a bateria por uma nova
bateria do mesmo tipo. Se for utili-
zado o tipo errado de bateria, pode
explodir.
lNão exponha a bateria a baixas
pressões, provocadas por altitudes
elevadas ou temperaturas extrema -
mente elevadas.
lNão queime, quebre ou corte a
bateria.
nCertificação para a pilha da
chave eletrónica
CUIDADO:
RISCO DE EXPLOSÃO SE A PILHA
FOR SUBSTITUÍDA POR UMA DE
TIPO INCORRETO.
DESFAÇA-SE DAS PILHAS USA -
DAS DE ACORDO COM AS INS -
TRUÇÕES.
ATENÇÃO
nQuando substituir a bateria
Utilize uma chave de fendas do tama -
nho adequado. Se aplicar força
excessiva pode deformar ou danifi-
car a tampa.
nPara utilização normal após
substituição da pilha
Cumpra com as seguintes precau-
ções para evitar acidentes:
lTrabalhe sempre com as mãos
secas.
A humidade pode provocar ferru -
gem na pilha.
lNão toque nem mova nenhum
componente dentro do comando
remoto.
lNão dobre nenhum dos terminais
da pilha.
Verificação e
substituição dos fusíveis
Se um dos componentes elétri -
cos não funcionar, pode ter
fundido um fusível. Se isso
acontecer, verifique e substi -
tua os fusíveis conforme for
necessário.
Verificar e substituir os
fusíveis
AB
AB

5147-3. Manutenção que pode ser feita por si
Lado esquerdo do painel de ins-
trumentos
Veículos com volante à esquerda:
Remova a tampa.
Veículos com volante à direita: Prima a
patilha e remova a tampa. De seguida,
remova a tampa.
Lado direito do compartimento
da bagagem
Abra o estrado. ( P.449)
Empurre as garras e para liber -
tar completamente o fecho de tranca -
mento e, de seguida, levante a tampa.
3 Remova o fusível.
Só pode remover fusíveis tipo A utili -
AB

515
7

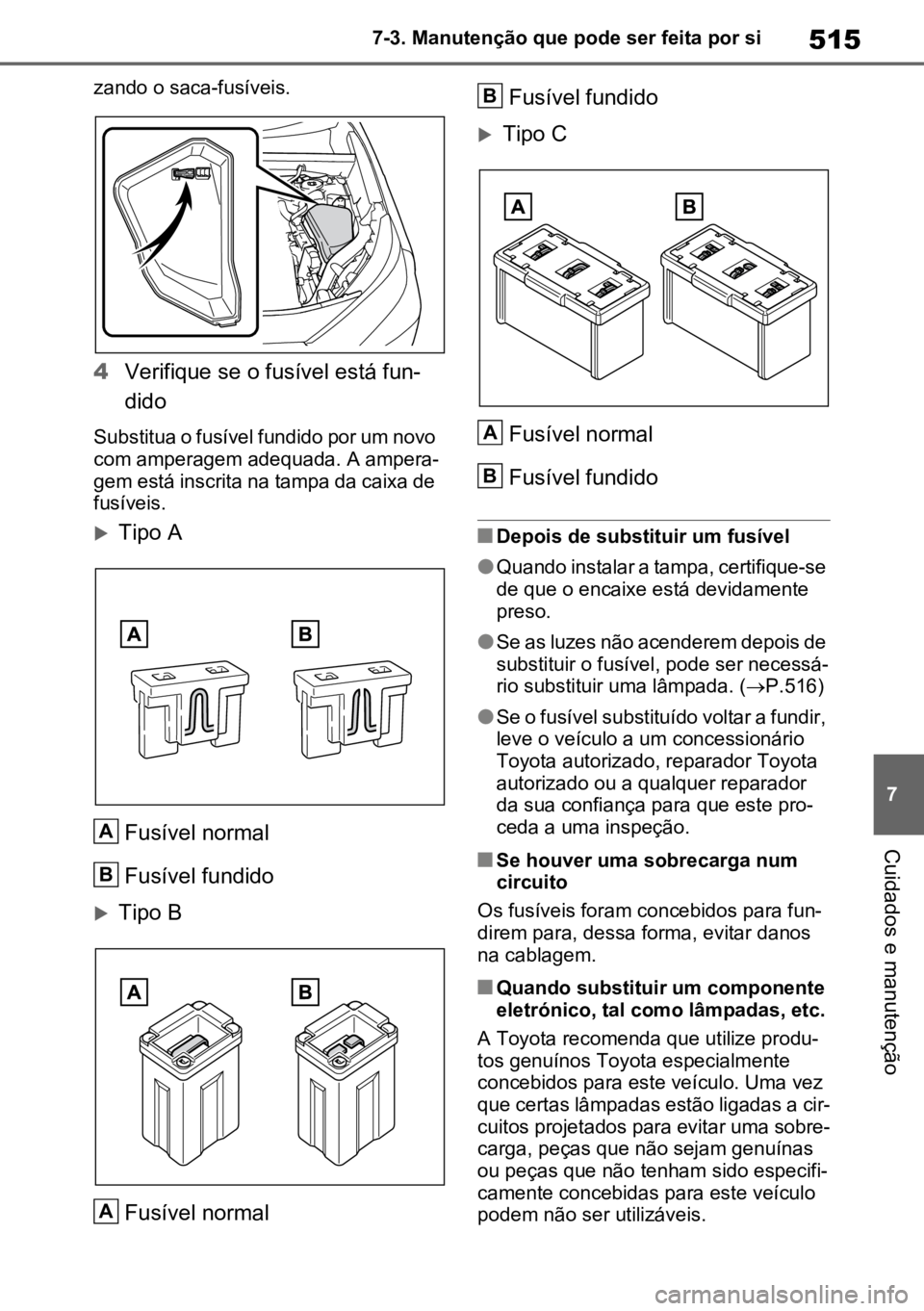

7-3. Manutenção que pode ser feita por si
Cuidados e manutenção
zando o saca-fusíveis.
4
Verifique se o fusível está fun -
dido
Substitua o fusível fundido por um novo
com amperagem adequada. A ampera -
gem está inscrita na tampa da caixa de
fusíveis.
Tipo A
Fusível normal
Fusível fundido
Tipo B
Fusível normal Fusível fundido
Tipo C
Fusível normal
Fusível fundido
nDepois de substituir um fusível
lQuando instalar a tampa, certifique-se
de que o encaixe está devidamente
preso.
lSe as luzes não acenderem depois de
substituir o fusível, pode ser necessá-
rio substituir uma lâmpada. ( P.516)
lSe o fusível substituído voltar a fundir,
leve o veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança para que este pro -
ceda a uma inspeção.
nSe houver uma sobrecarga num
circuito
Os fusíveis foram concebidos para fun -
direm para, dessa forma, evitar danos
na cablagem.
nQuando substituir um componente
eletrónico, tal como lâmpadas, etc.
A Toyota recomenda que utilize produ -
tos genuínos Toyota especialmente
concebidos para este veículo. Uma vez
que certas lâmpadas estão ligadas a cir -
cuitos projetados para evitar uma sobre -
carga, peças que não sejam genuínas
ou peças que não tenham sido especifi -
camente concebidas para este veículo
podem não ser utilizáveis.
A
B
A
B
A
B

5167-3. Manutenção que pode ser feita por si
Verifique a potência em watts da
lâmpada a substituir. ( P.591)
Espelhos retrovisores exteriores
Luzes exteriores para os pés
(se equipado)
AVISO
nPara evitar falhas no sistema e
incêndio no veículo
Cumpra com as seguintes precau-
ções.
O não cumprimento das mesmas
pode provocar danos no veículo e,
eventualmente, um incêndio ou feri-
mentos..
lNunca utilize um fusível de ampe -
ragem superior à indicada, nem uti-
lize outro objeto no lugar de um
fusível.
lUtilize sempre um fusível genuíno
Toyota ou equivalente.
Nunca substitua um fusível por um
fio elétrico, nem mesmo como ins -
talação temporária.
lNão altere o fusível nem a caixa de
fusíveis.
ATENÇÃO
nAntes de substituir os fusíveis
Leve o veículo, o mais rapidamente
possível, a um concessionário Toyota
autorizado, reparador Toyota autori -
zado ou a qualquer reparador da sua
confiança para que este determine a
causa da sobrecarga elétrica e a
repare.
nPara evitar danos na tampa da
caixa de fusíveis no comparti-
mento do motor
Quando abrir a caixa de fusíveis,
liberte completamente as garras
antes de levantar a tampa. Se não o
fizer, poderá danificar as garras.

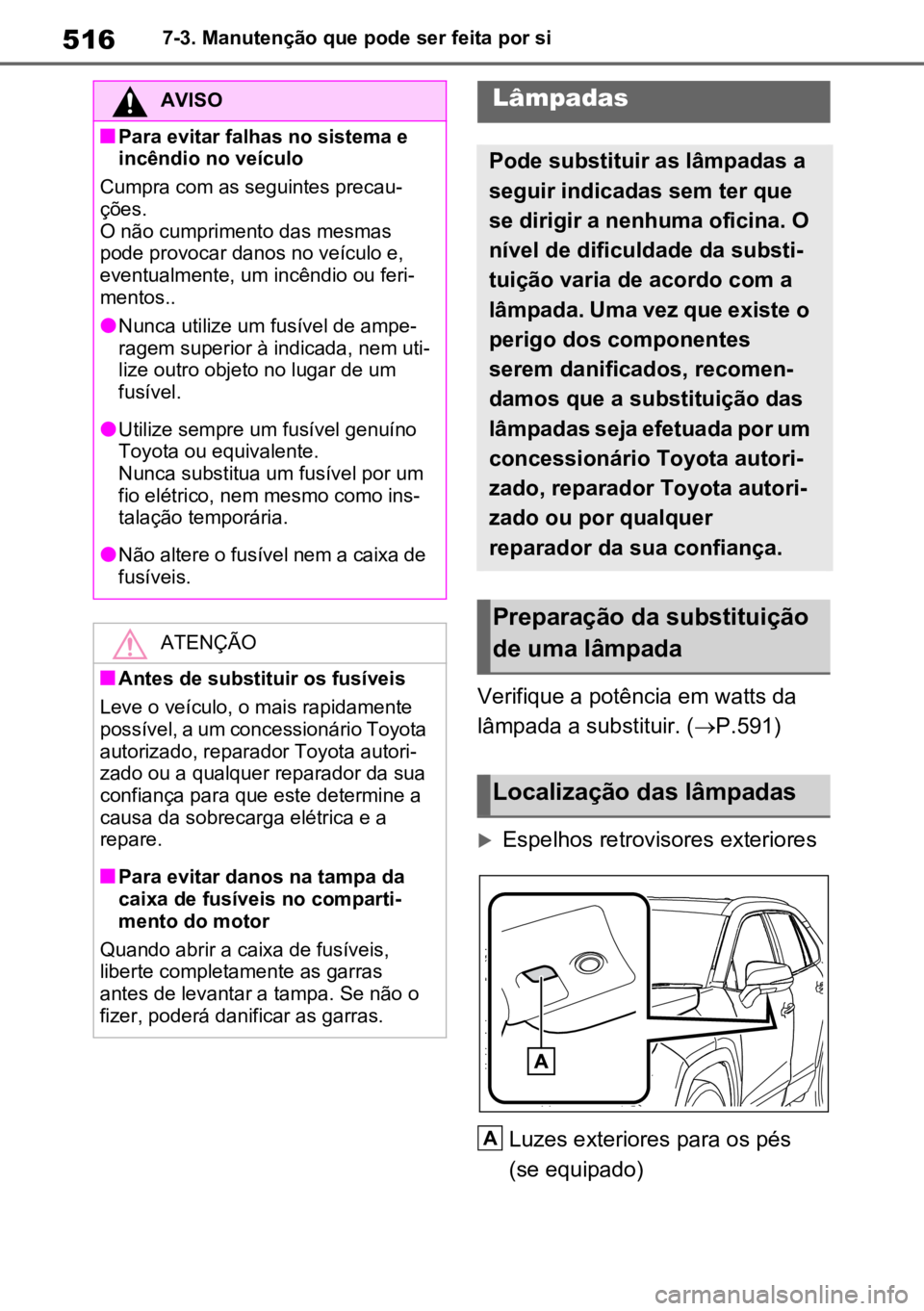

Lâmpadas
Pode substituir as lâmpadas a
seguir indicadas sem ter que
se dirigir a nenhuma oficina. O
nível de dificuldade da substi -
tuição varia de acordo com a
lâmpada. Uma vez que existe o
perigo dos componentes
serem danificados, recomen -
damos que a substituição das
lâmpadas seja efetuada por um
concessionário Toyota autori -
zado, reparador Toyota autori -
zado ou por qualquer
reparador da sua confiança.
Preparação da substituição
de uma lâmpada
Localização das lâmpadas
A

517
7

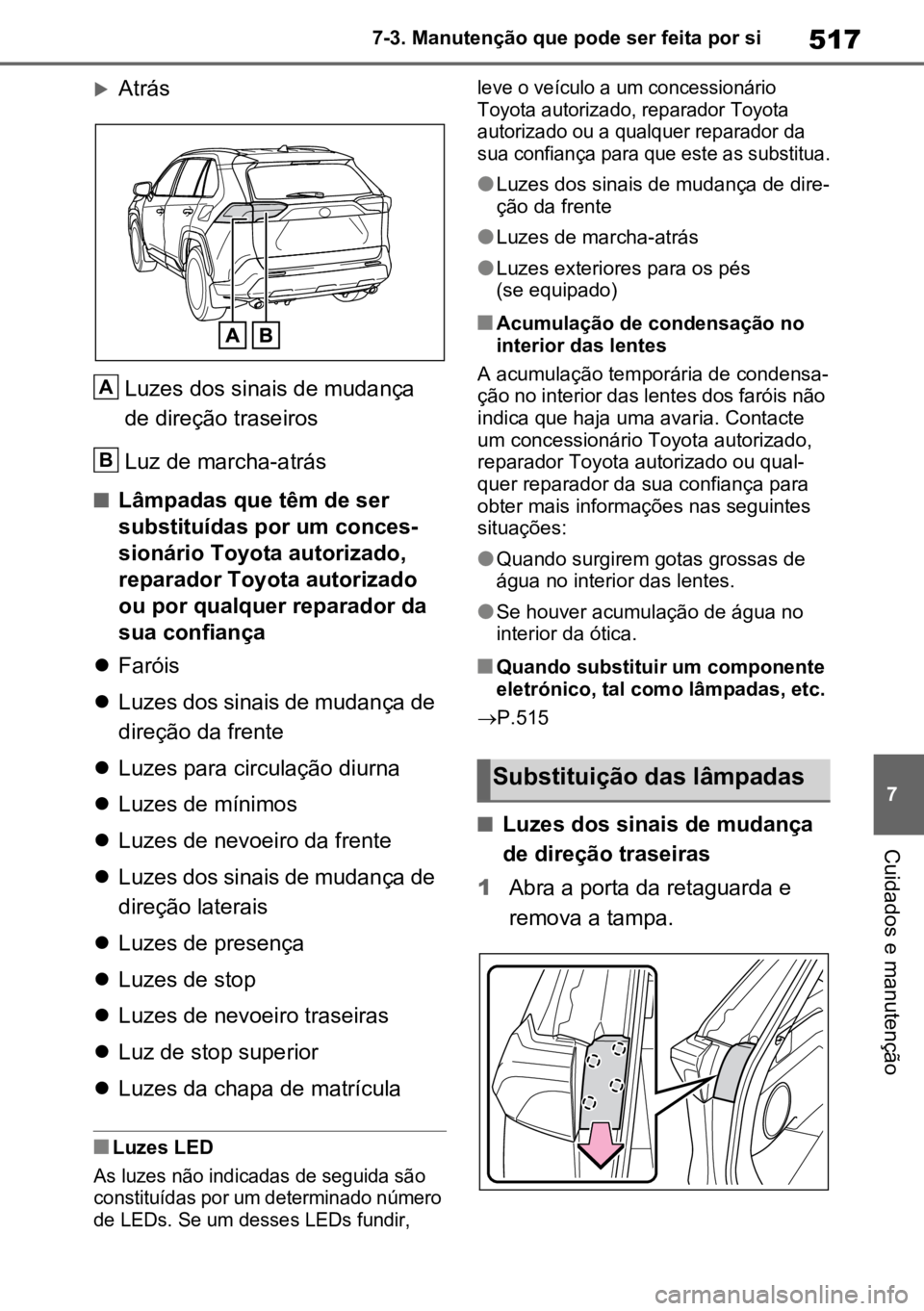

7-3. Manutenção que pode ser feita por si
Cuidados e manutenção
Atrás
Luzes dos sinais de mudança
de direção traseiros
Luz de marcha-atrás
nLâmpadas que têm de ser
substituídas por um conces -
sionário Toyota autorizado,
reparador Toyota autorizado
ou por qualquer reparador da
sua confiança
 Faróis
 Luzes dos sinais de mudança de
direção da frente
 Luzes para circulação diurna
 Luzes de mínimos
 Luzes de nevoeiro da frente
 Luzes dos sinais de mudança de
direção laterais
 Luzes de presença
 Luzes de stop
 Luzes de nevoeiro traseiras
 Luz de stop superior
 Luzes da chapa de matrícula
nLuzes LED

As luzes não indicadas de seguida são
constituídas por um determinado número
de LEDs. Se um desses LEDs fundir, leve o veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador da
sua confiança para que este as substitua.

lLuzes dos sinais de mudança de dire -
ção da frente
lLuzes de marcha-atrás
lLuzes exteriores para os pés
(se equipado)
nAcumulação de condensação no
interior das lentes
A acumulação temporária de condensa -
ção no interior das lentes dos faróis não
indica que haja uma avaria. Contacte
um concessionário Toyota autorizado,
reparador Toyota autorizado ou qual -
quer reparador da sua confiança para
obter mais informações nas seguintes
situações:
lQuando surgirem gotas grossas de
água no interior das lentes.
lSe houver acumulação de água no
interior da ótica.
nQuando substituir um componente
eletrónico, tal como lâmpadas, etc.
 P.515
nLuzes dos sinais de mudança
de direção traseiras

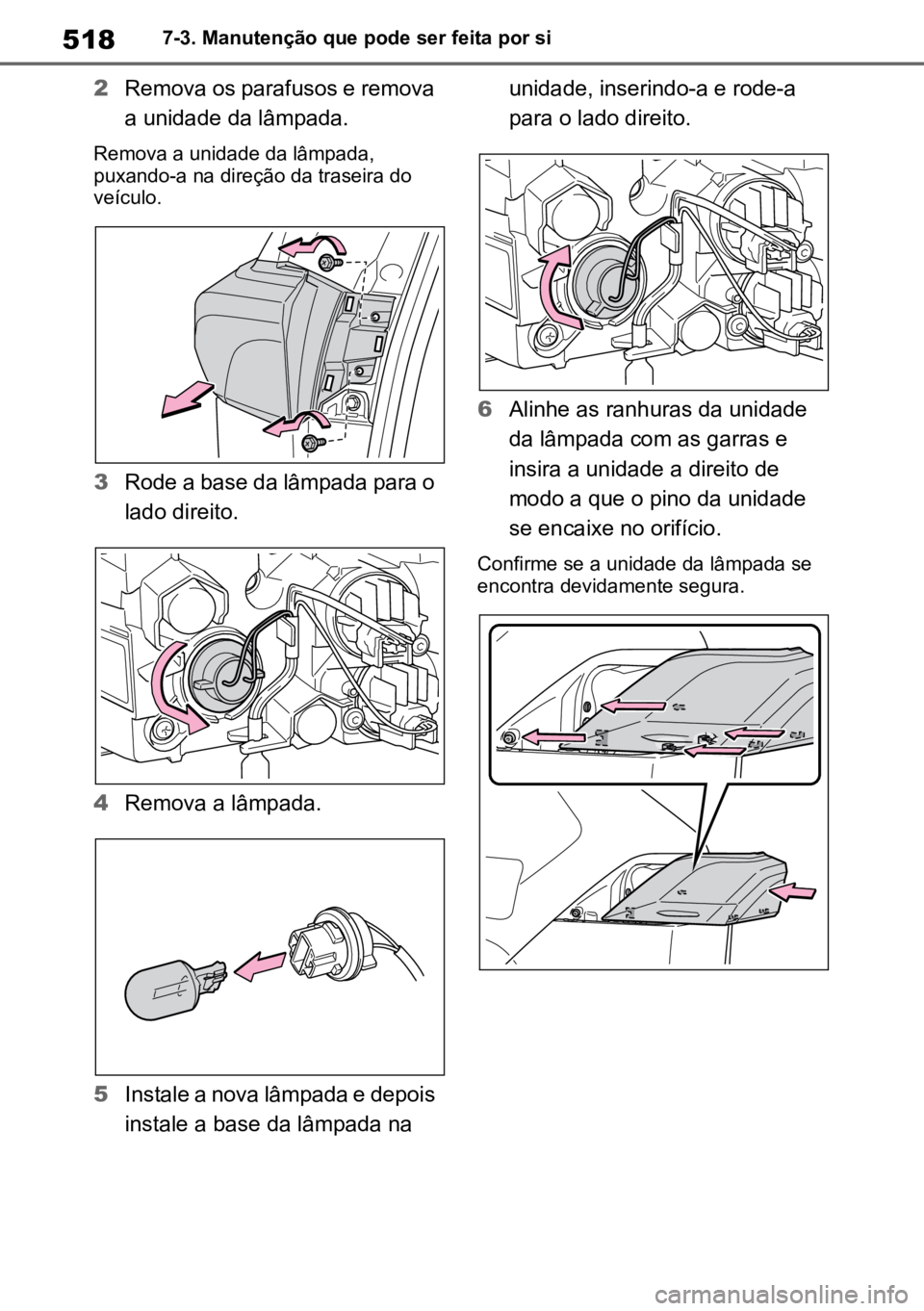

1 Abra a porta da retaguarda e
remova a tampa.
A
B
Substituição das lâmpadas

5187-3. Manutenção que pode ser feita por si
2Remova os parafusos e remova
a unidade da lâmpada.
Remova a unidade da lâmpada,
puxando-a na direção da traseira do
veículo.
3 Rode a base da lâmpada para o
lado direito.
4 Remova a lâmpada.
5 Instale a nova lâmpada e depois
instale a base da lâmpada na unidade, inserindo-a e rode-a
para o lado direito.
6 Alinhe as ranhuras da unidade
da lâmpada com as garras e
insira a unidade a direito de
modo a que o pino da unidade
se encaixe no orifício.
Confirme se a unidade da lâmpada se
encontra devidamente segura.
