TOYOTA SUPRA 2020 Kezelési útmutató (in Hungarian)

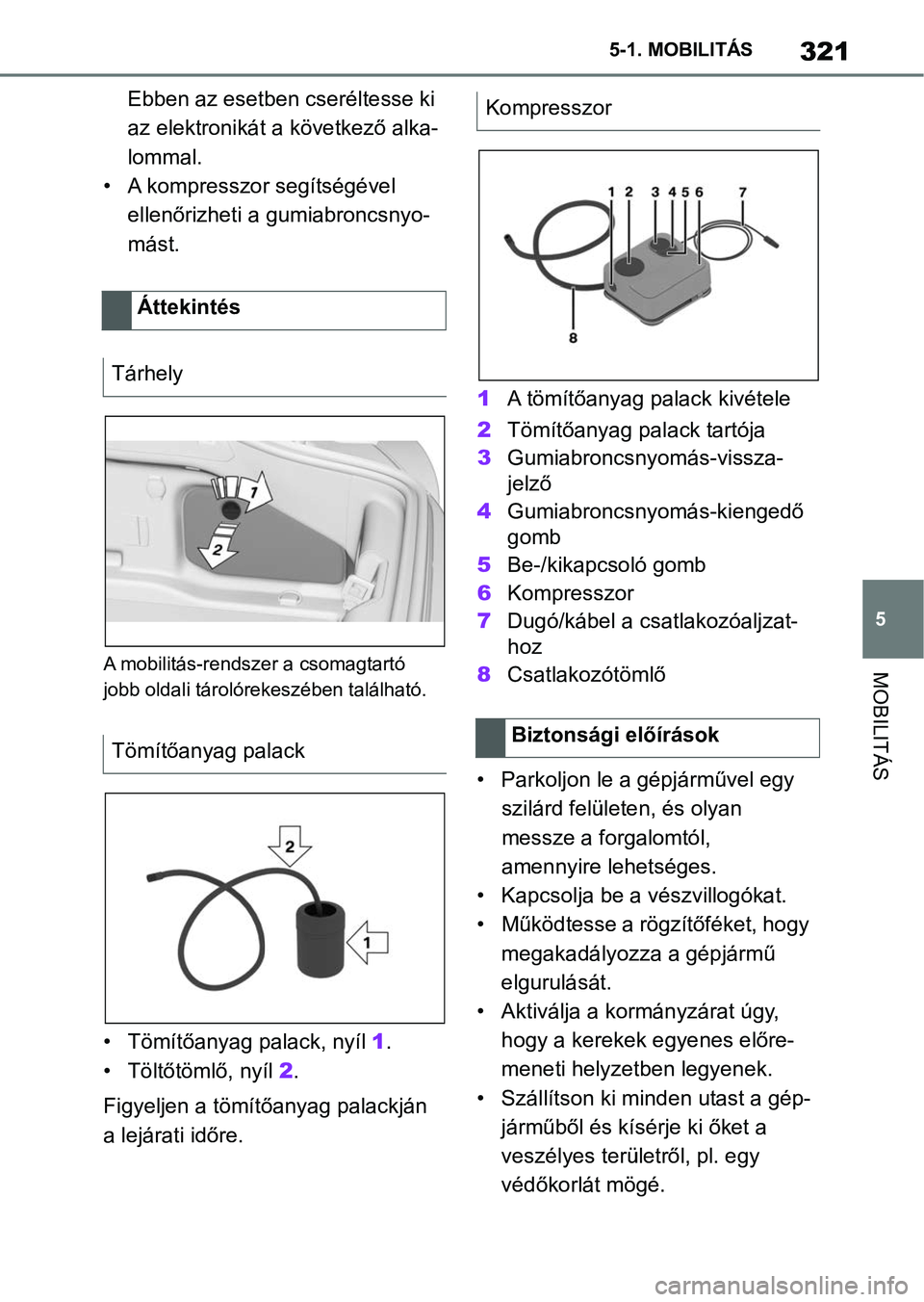

321
5
5-1. MOBILITÁS
MOBILITÁS
Ebben az esetben cseréltesse ki
az elektronikát a következő alka-
lommal.
• A kompresszor segítségével ellenőrizheti a gumiabroncsnyo-
mást.
A mobilitás-rendszer a csomagtartó
jobb oldali tárolórekeszében található.
• Tömítőanyag palack, nyíl 1.
• Töltőtömlő, nyíl 2.
Figyeljen a tömítőanyag palackján
a lejárati időre. 1
A tömítőanyag palack kivétele
2 Tömítőanyag palack tartója
3 Gumiabroncsnyomás-vissza-
jelző
4 Gumiabroncsnyomás-kiengedő
gomb
5 Be-/kikapcsoló gomb
6 Kompresszor
7 Dugó/kábel a csatlakozóaljzat-
hoz
8 Csatlakozótömlő
• Parkoljon le a gépjárművel egy szilárd felületen, és olyan
messze a forgalomtól,
amennyire lehetséges.
• Kapcsolja be a vészvillogókat.
• Működtesse a rög zítőféket, hogy
megakadályozza a gépjármű
elgurulását.
• Aktiválja a kormányzárat úgy, hogy a kerekek egyenes előre-
meneti helyzetben legyenek.
• Szállítson ki minden utast a gép- járműből és kísérje ki őket a
veszélyes területről, pl. egy
védőkorlát mögé.
Áttekintés
Tárhely
Tömítőanyag palack
Kompresszor
Biztonsági előírások

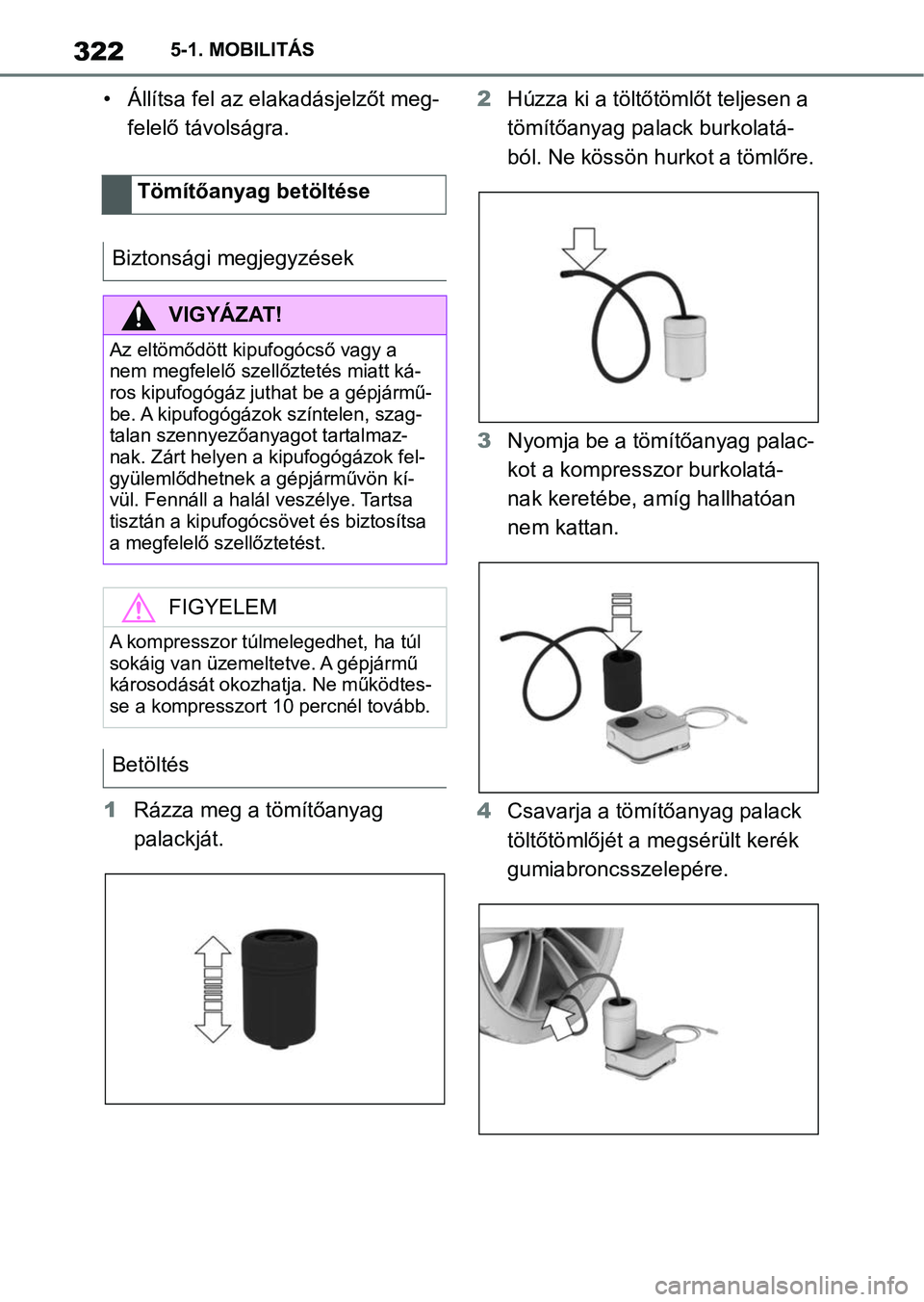

3225-1. MOBILITÁS
• Állítsa fel az elakadásjelzőt meg-felelő távolságra.
1 Rázza meg a tömítőanyag
palackját. 2
Húzza ki a töltőtömlőt teljesen a
tömítőanyag pal ack burkolatá-
ból. Ne kössön hurkot a tömlőre.
3 Nyomja be a tömítőanyag palac-
kot a kompresszor burkolatá-
nak keretébe, amíg hallhatóan
nem kattan.
4 Csavarja a tömítőanyag palack
töltőtömlőjét a megsérült kerék
gumiabroncsszelepére.
Tömítőanyag betöltése
Biztonsági megjegyzések
VIGYÁZAT!
Az eltömődött kipufogócső vagy a
nem megfelelő szellőztetés miatt ká-
ros kipufogógáz juthat be a gépjármű-
be. A kipufogógázok színtelen, szag-
talan szennyezőanyagot tartalmaz-
nak. Zárt helyen a kipufogógázok fel-
gyülemlődhetnek a gépjárművön kí-
vül. Fennáll a halál veszélye. Tartsa
tisztán a kipufogócsövet és biztosítsa
a megfelelő szellőztetést.
FIGYELEM
A kompresszor túlmel egedhet, ha túl
sokáig van üzemelt etve. A gépjármű
károsodását okozhatja. Ne működtes-
se a kompresszort 1  percnél tovább.
Betöltés

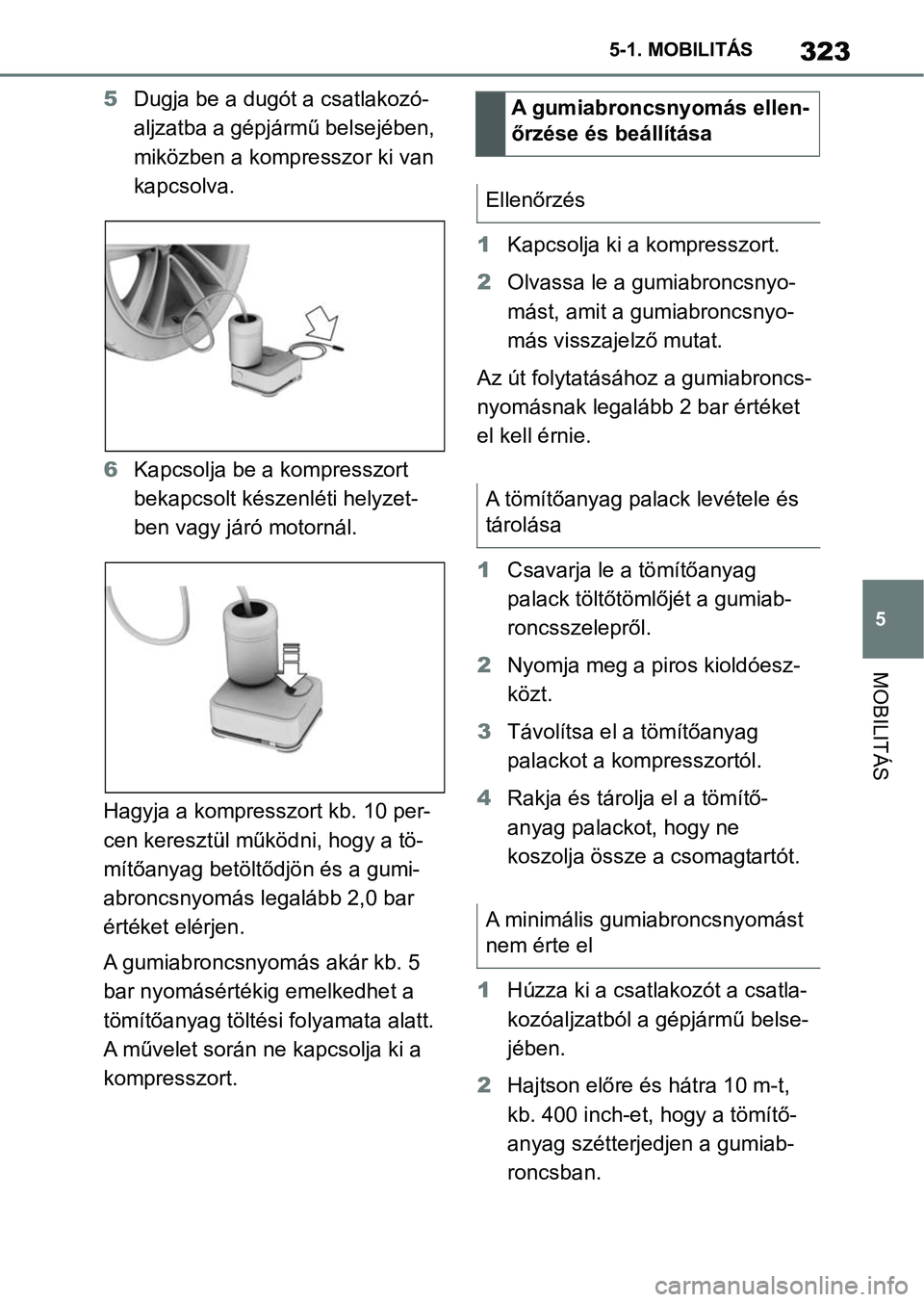

323
5
5-1. MOBILITÁS
MOBILITÁS
5
Dugja be a dugót a csatlakozó-
aljzatba a gépjármű belsejében,
miközben a kompresszor ki van
kapcsolva.
6 Kapcsolja be a kompresszort
bekapcsolt készenléti helyzet-
ben vagy járó motornál.
Hagyja a kompresszort kb. 10 per-
cen keresztül működni, hogy a tö-
mítőanyag betöltődjön és a gumi-
abroncsnyomás legalább 2,0 bar
értéket elérjen.
A gumiabroncsnyomás akár kb. 5
bar nyomásértékig emelkedhet a
tömítőanyag töltési folyamata alatt.
A művelet során ne kapcsolja ki a
kompresszort. 1
Kapcsolja ki a kompresszort.
2 Olvassa le a gumiabroncsnyo-
mást, amit a gumiabroncsnyo-
más visszajelző mutat.
Az út folytatásához a gumiabroncs-
nyomásnak legalább 2 bar értéket
el kell érnie.
1 Csavarja le a tömítőanyag
palack töltőtömlőjét a gumiab-
roncsszelepről.
2 Nyomja meg a piros kioldóesz-
közt.
3 Távolítsa el a tömítőanyag
palackot a kompresszortól.
4 Rakja és tárolja el a tömítő-
anyag palackot, hogy ne
koszolja össze a csomagtartót.
1 Húzza ki a csatlakozót a csatla-
kozóaljzatból a gépjármű belse-
jében.
2 Hajtson előre és hátra 10 m-t,
kb. 400 inch-et, hogy a tömítő-
anyag szétterjedjen a gumiab-
roncsban.A gumiabroncsnyomás ellen-
őrzése és beállítása
Ellenőrzés
A tömítőanyag palack levétele és
tárolása
A minimális gumiabroncsnyomást
nem érte el

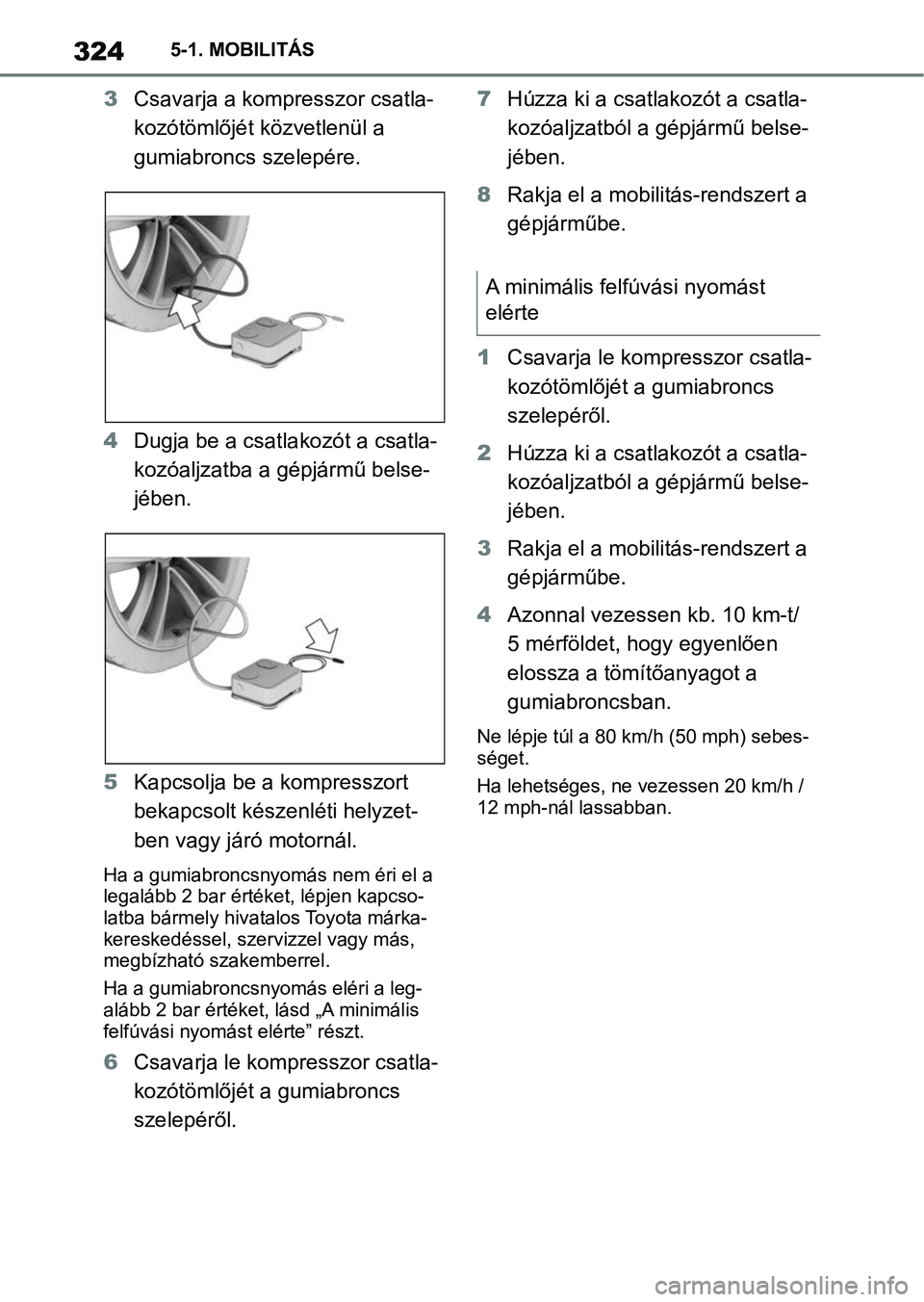

3245-1. MOBILITÁS
3Csavarja a kompresszor csatla-
kozótömlőjét közvetlenül a
gumiabroncs szelepére.
4 Dugja be a csatlakozót a csatla-
kozóaljzatba a gépjármű belse-
jében.
5 Kapcsolja be a kompresszort
bekapcsolt készenléti helyzet-
ben vagy járó motornál.
Ha a gumiabroncsnyomás nem éri el a
legalább 2 bar értéket, lépjen kapcso-
latba bármely hivatalos Toyota márka-
kereskedéssel, szerv izzel vagy más,
megbízható szakemberrel.
Ha a gumiabroncsnyomás eléri a leg-
alább 2 bar értéket, lásd „A minimális
felfúvási nyomást elérte” részt.
6 Csavarja le kompresszor csatla-
kozótömlőjét a gumiabroncs
szelepéről. 7
Húzza ki a csatlakozót a csatla-
kozóaljzatból a gépjármű belse-
jében.
8 Rakja el a mobilitás-rendszert a
gépjárműbe.
1 Csavarja le kompresszor csatla-
kozótömlőjét a gumiabroncs
szelepéről.
2 Húzza ki a csatlakozót a csatla-
kozóaljzatból a gépjármű belse-
jében.
3 Rakja el a mobilitás-rendszert a
gépjárműbe.
4 Azonnal vezessen kb. 10 km-t/
5 mérföldet, hogy egyenlően
elossza a tömít őanyagot a
gumiabroncsban.
Ne lépje túl a 80 km/h (50 mph) sebes-
séget.
Ha lehetséges, ne vezessen 20 km/h /
12 mph-nál lassabban.
A minimális felfúvási nyomást
elérte

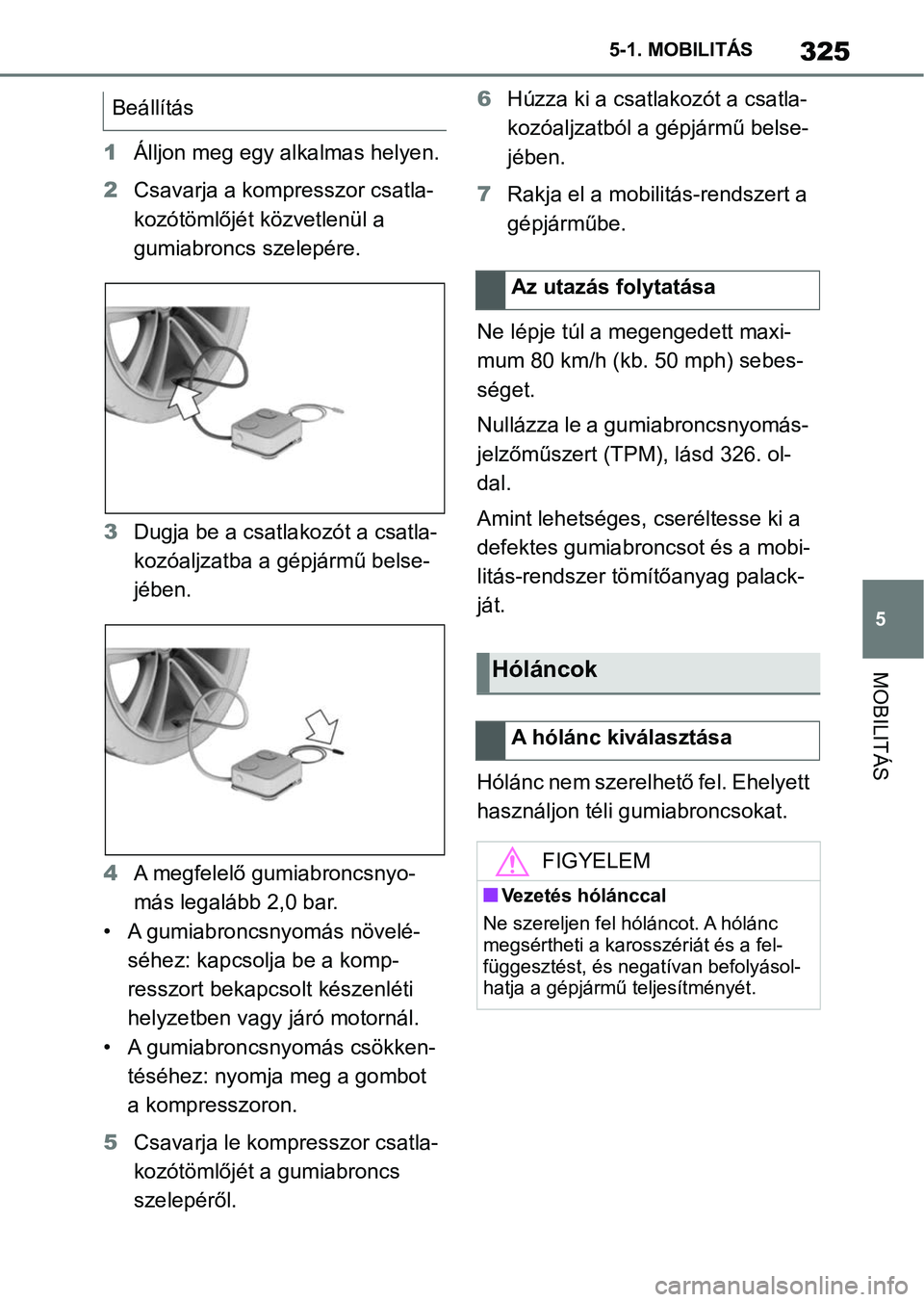

325
5
5-1. MOBILITÁS
MOBILITÁS
1
Álljon meg egy alkalmas helyen.
2 Csavarja a kompresszor csatla-
kozótömlőjét közvetlenül a
gumiabroncs szelepére.
3 Dugja be a csatlakozót a csatla-
kozóaljzatba a gépjármű belse-
jében.
4 A megfelelő gumiabroncsnyo-
más legalább 2,0 bar.
• A gumiabroncsnyomás növelé- séhez: kapcsolja be a komp-
resszort bekapcso lt készenléti
helyzetben vagy járó motornál.
• A gumiabroncsnyomás csökken- téséhez: nyomja meg a gombot
a kompresszoron.
5 Csavarja le kompresszor csatla-
kozótömlőjét a gumiabroncs
szelepéről. 6
Húzza ki a csatlakozót a csatla-
kozóaljzatból a gépjármű belse-
jében.
7 Rakja el a mobilitás-rendszert a
gépjárműbe.
Ne lépje túl a megengedett maxi-
mum 80 km/h (kb . 50 mph) sebes-
séget.
Nullázza le a gumi abroncsnyomás-
jelzőműszert (TPM), lásd 326. ol-
dal.
Amint lehetséges, cseréltesse ki a
defektes gumiabroncsot és a mobi-
litás-rendszer tömítőanyag palack-
ját.
Hólánc nem szerelhető fel. Ehelyett
használjon téli gu miabroncsokat.
Beállítás
Az utazás folytatása
Hóláncok
A hólánc kiválasztása
FIGYELEM
nVezetés hólánccal
Ne szereljen fel hóláncot. A hólánc
megsértheti a karosszériát és a fel-
függesztést, és negatívan befolyásol-
hatja a gépjármű teljesítményét.

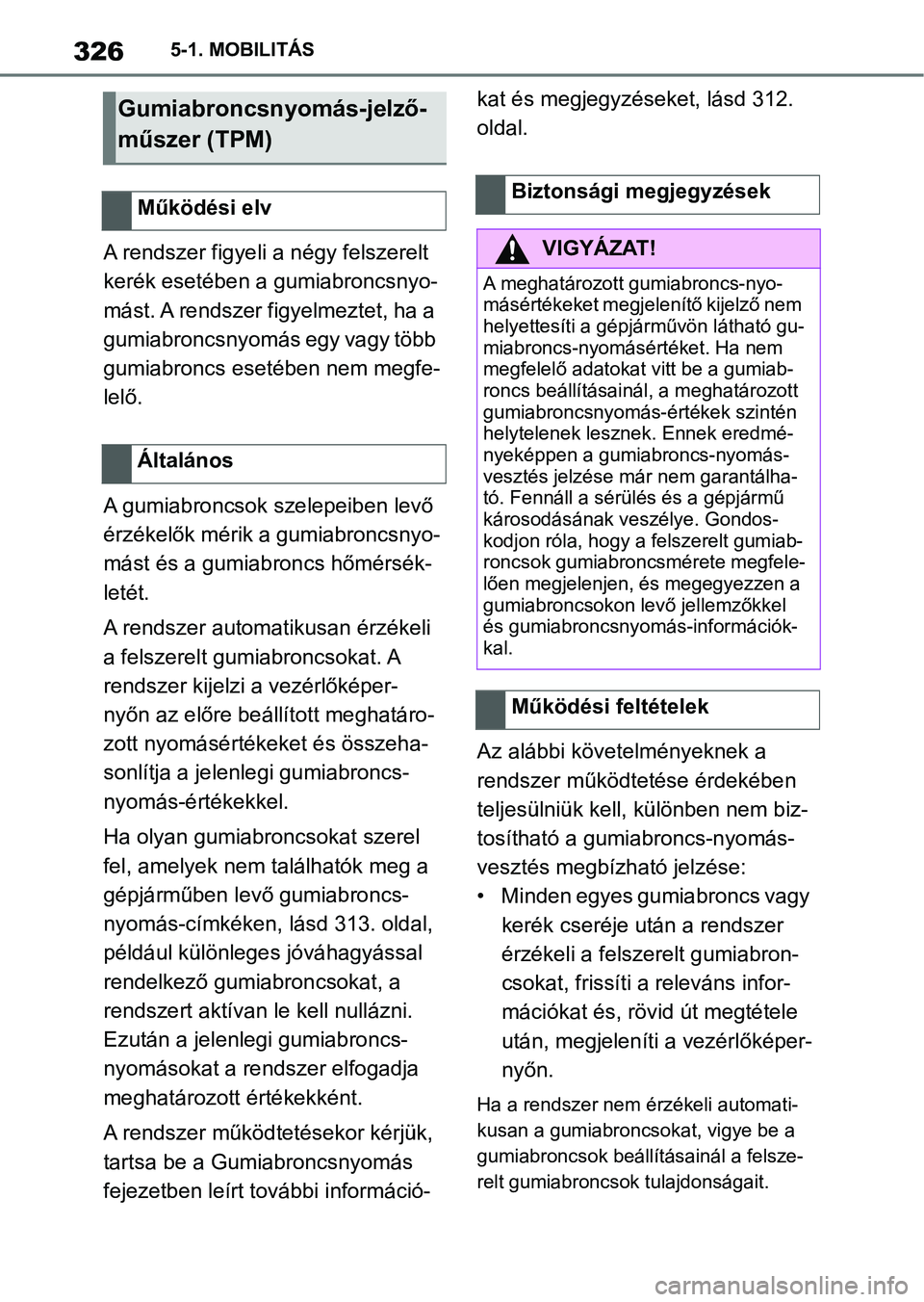

3265-1. MOBILITÁS
A rendszer figyeli a négy felszerelt
kerék esetében a gumiabroncsnyo-
mást. A rendszer figyelmeztet, ha a
gumiabroncsnyomás egy vagy több
gumiabroncs esetében nem megfe-
lelő.
A gumiabroncsok szelepeiben levő
érzékelők mérik a gumiabroncsnyo-
mást és a gumiabroncs hőmérsék-
letét.
A rendszer automatikusan érzékeli
a felszerelt gumiabroncsokat. A
rendszer kijelzi a vezérlőképer-
nyőn az előre beállított meghatáro-
zott nyomásértékeket és összeha-
sonlítja a jelenlegi gumiabroncs-
nyomás-értékekkel.
Ha olyan gumiabroncsokat szerel
fel, amelyek nem találhatók meg a
gépjárműben levő gumiabroncs-
nyomás-címkéken, lásd 313. oldal,
például különleges jóváhagyással
rendelkező gumiabroncsokat, a
rendszert aktívan l e kell nullázni.
Ezután a jelenlegi gumiabroncs-
nyomásokat a rendszer elfogadja
meghatározott értékekként.
A rendszer működtetésekor kérjük,
tartsa be a Gumiabroncsnyomás
fejezetben leírt további információ- kat és megjegyzéseket, lásd 312.
oldal.
Az alábbi követelményeknek a
rendszer működtetése érdekében
teljesülniük kell, különben nem biz-
tosítható a gumiabroncs-nyomás-
vesztés megbízható jelzése:
• Minden egyes gumiabroncs vagy
kerék cseréje után a rendszer
érzékeli a felsze relt gumiabron-
csokat, frissíti a releváns infor-
mációkat és, rövid út megtétele
után, megjeleníti a vezérlőképer-
nyőn.
Ha a rendszer nem érzékeli automati-
kusan a gumiabroncso kat, vigye be a
gumiabroncsok beállításainál a felsze-
relt gumiabroncsok tulajdonságait.
Gumiabroncsnyomás-jelző-
műszer (TPM)
Működési elv
ÁltalánosBiztonsági megjegyzések
VIGYÁZAT!
A meghatározott gumiabroncs-nyo-
másértékeket megjelenítő kijelző nem
helyettesíti a gépjárművön látható gu-
miabroncs-nyomásértéket. Ha nem
megfelelő adatokat vitt be a gumiab-
roncs beállításainál, a meghatározott
gumiabroncsnyomás-értékek szintén
helytelenek lesznek. Ennek eredmé-
nyeképpen a gumiabroncs-nyomás-
vesztés jelzése már nem garantálha-
tó. Fennáll a sérülés és a gépjármű
károsodásának veszélye. Gondos-
kodjon róla, hogy a felszerelt gumiab-
roncsok gumiabroncsmérete megfele-
lően megjelenjen, és megegyezzen a
gumiabroncsokon le vő jellemzőkkel
és gumiabroncsnyomás-információk-
kal.
Működési feltételek

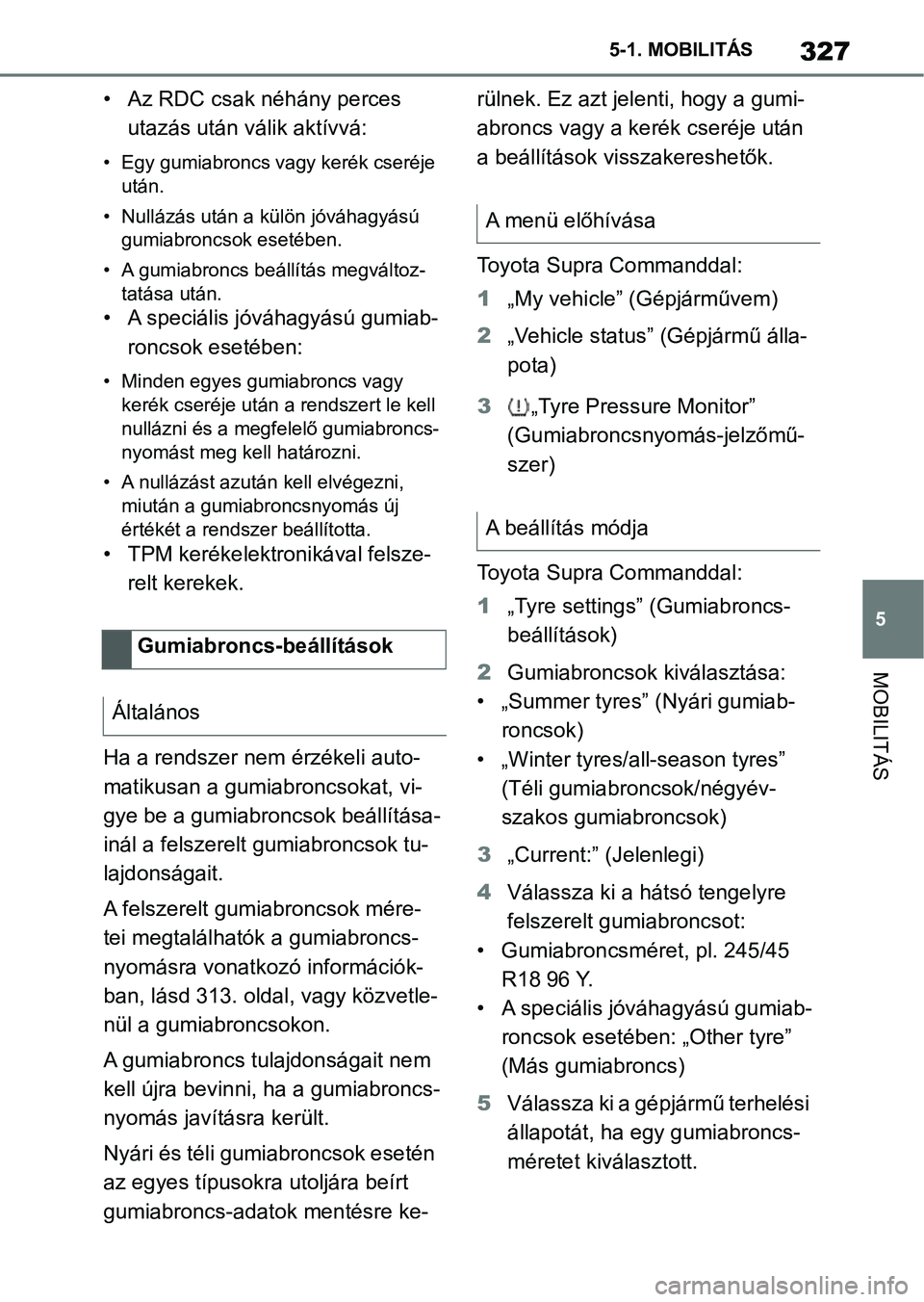

327
5
5-1. MOBILITÁS
MOBILITÁS
• Az RDC csak néhány perces
utazás után válik aktívvá:
• Egy gumiabroncs vagy kerék cseréje után.
• Nullázás után a külön jóváhagyású gumiabroncsok esetében.
• A gumiabroncs beál lítás megváltoz-
tatása után.
• A speciális jóváhagyású gumiab-
roncsok esetében:
• Minden egyes gumiabroncs vagy kerék cseréje után a rendszert le kell
nullázni és a megfelelő gumiabroncs-
nyomást meg kell határozni.
• A nullázást azután kell elvégezni, miután a gumiabroncsnyomás új
értékét a rendszer beállította.
• TPM kerékelektronikával felsze-
relt kerekek.
Ha a rendszer nem érzékeli auto-
matikusan a gumiabroncsokat, vi-
gye be a gumiabroncsok beállítása-
inál a felszerelt gumiabroncsok tu-
lajdonságait.
A felszerelt gumiabroncsok mére-
tei megtalálhatók a gumiabroncs-
nyomásra vonatkozó információk-
ban, lásd 313. oldal, vagy közvetle-
nül a gumiabroncsokon.
A gumiabroncs tulajdonságait nem
kell újra bevinni, ha a gumiabroncs-
nyomás javításra került.
Nyári és téli gumiabroncsok esetén
az egyes típusokra utoljára beírt
gumiabroncs-adatok mentésre ke- rülnek. Ez azt jelenti, hogy a gumi-
abroncs vagy a kerék cseréje után
a beállítások vi
sszakereshetők.
Toyota Supra Commanddal:
1 „My vehicle” (Gépjárművem)
2 „Vehicle status” (Gépjármű álla-
pota)
3 „Tyre Pressure Monitor”
(Gumiabroncsnyomás-jelzőmű-
szer)
Toyota Supra Commanddal:
1 „Tyre settings” (Gumiabroncs-
beállítások)
2 Gumiabroncsok kiválasztása:
• „Summer tyres” (Nyári gumiab- roncsok)
• „Winter tyres/all-season tyres” (Téli gumiabroncsok/négyév-
szakos gumiabroncsok)
3 „Current:” (Jelenlegi)
4 Válassza ki a hátsó tengelyre
felszerelt gumiabroncsot:
• Gumiabroncsméret, pl. 245/45 R18 96 Y.
• A speciális jóváhagyású gumiab- roncsok esetében: „Other tyre”
(Más gumiabroncs)
5 Válassza ki a gépjármű terhelési
állapotát, ha egy gumiabroncs-
méretet kiválasztott.
Gumiabroncs-beállítások
Általános
A menü előhívása
A beállítás módja

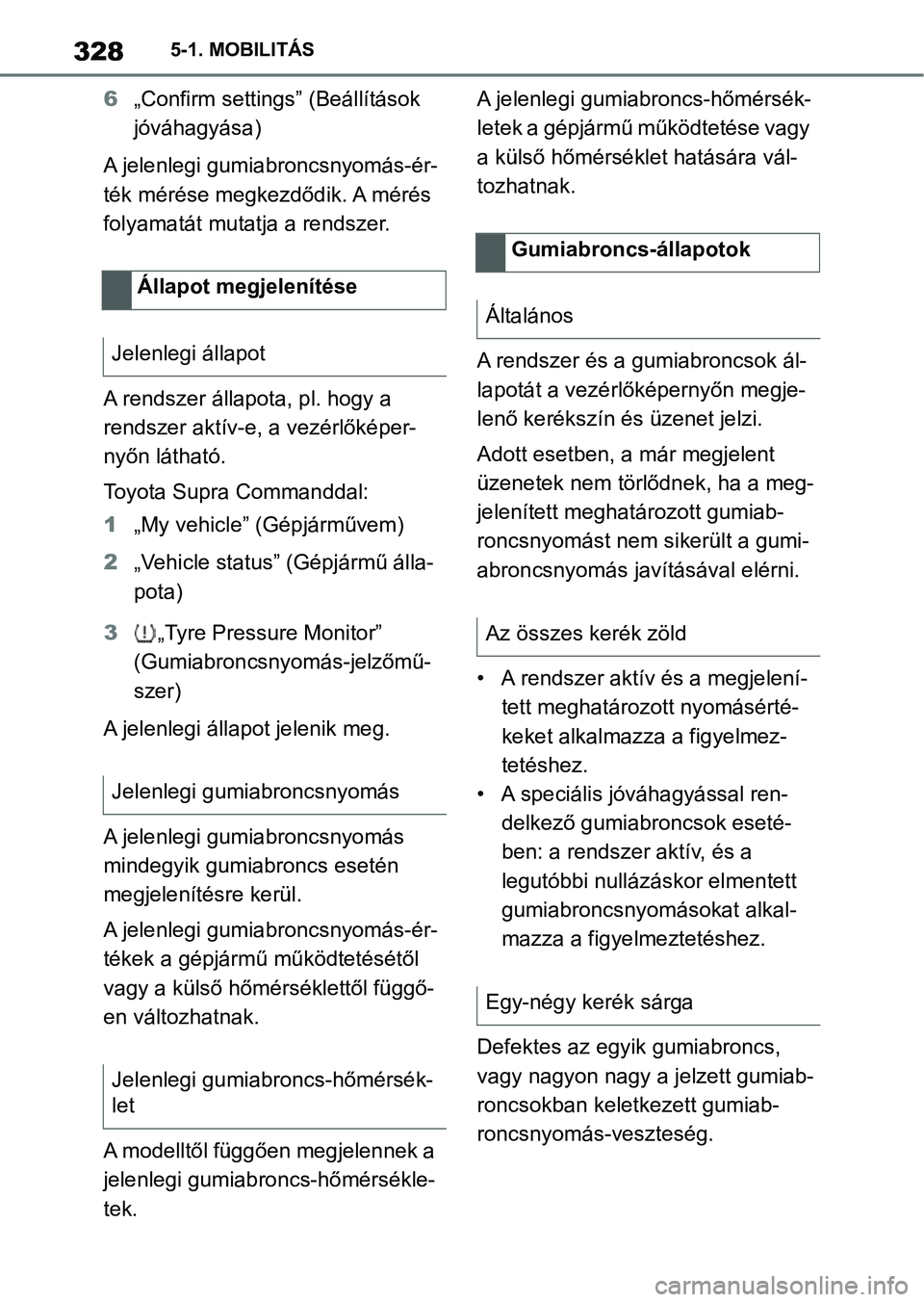

3285-1. MOBILITÁS
6„Confirm settings” (Beállítások
jóváhagyása)
A jelenlegi gumiabroncsnyomás-ér-
ték mérése megkezdődik. A mérés
folyamatát mutatja a rendszer.
A rendszer állapota, pl. hogy a
rendszer aktív-e, a vezérlőképer-
nyőn látható.
Toyota Supra Commanddal:
1 „My vehicle” (Gépjárművem)
2 „Vehicle status” (Gépjármű álla-
pota)
3 „Tyre Pressure Monitor”
(Gumiabroncsnyomás-jelzőmű-
szer)
A jelenlegi állapot jelenik meg.
A jelenlegi gumiabroncsnyomás
mindegyik gumiabroncs esetén
megjelenítésre kerül.
A jelenlegi gumiabroncsnyomás-ér-
tékek a gépjármű működtetésétől
vagy a külső hőmérséklettől függő-
en változhatnak.
A modelltől függően megjelennek a
jelenlegi gumiabroncs-hőmérsékle-
tek. A jelenlegi gumiabroncs-hőmérsék-
letek a gépjármű működtetése vagy
a külső hőmérséklet hatására vál-
tozhatnak.
A rendszer és a gumiabroncsok ál-
lapotát a vezérlőképernyőn megje-
lenő kerékszín és üzenet jelzi.
Adott esetben, a már megjelent
üzenetek nem tör
lődnek, ha a meg-
jelenített meghatározott gumiab-
roncsnyomást nem sikerült a gumi-
abroncsnyomás javításával elérni.
• A rendszer aktív és a megjelení- tett meghatározo tt nyomásérté-
keket alkalmazza a figyelmez-
tetéshez.
• A speciális jóváhagyással ren- delkező gumiabroncsok eseté-
ben: a rendszer aktív, és a
legutóbbi nullázá skor elmentett
gumiabroncsnyomásokat alkal-
mazza a figyelmeztetéshez.
Defektes az egyi k gumiabroncs,
vagy nagyon nagy a jelzett gumiab-
roncsokban keletkezett gumiab-
roncsnyomás-veszteség.
Állapot megjelenítése
Jelenlegi állapot
Jelenlegi gumiabroncsnyomás
Jelenlegi gumiabroncs-hőmérsék-
let
Gumiabroncs-állapotok
Általános
Az összes kerék zöld
Egy-négy kerék sárga

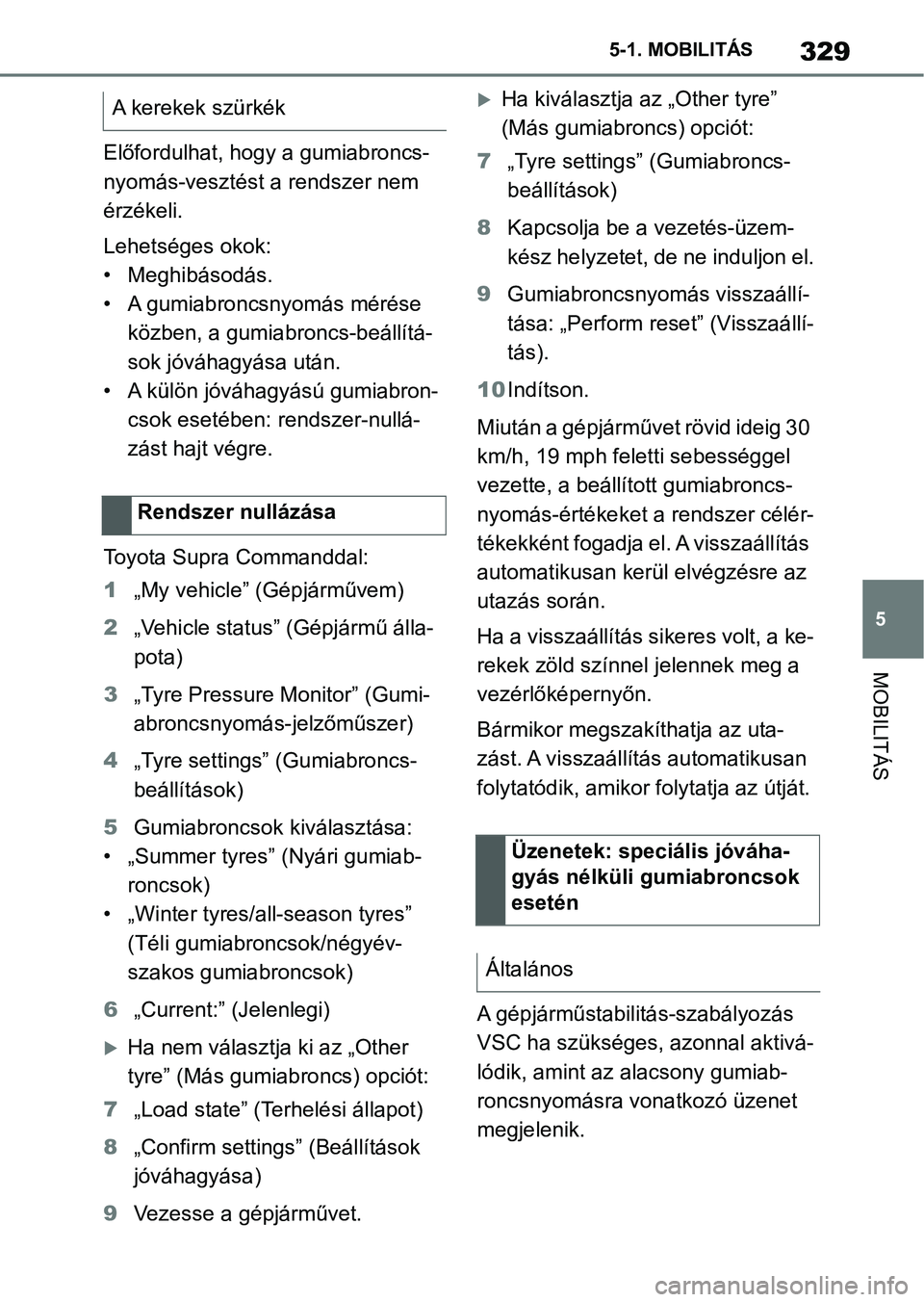

329
5
5-1. MOBILITÁS
MOBILITÁS
Előfordulhat, hogy a gumiabroncs-
nyomás-vesztést a rendszer nem
érzékeli.
Lehetséges okok:
• Meghibásodás.
• A gumiabroncsnyomás mérése
közben, a gumiabroncs-beállítá-
sok jóváhagyása után.
• A külön jóváhagyású gumiabron- csok esetében: r endszer-nullá-
zást hajt végre.
Toyota Supra Commanddal:
1 „My vehicle” (Gépjárművem)
2 „Vehicle status” (Gépjármű álla-
pota)
3 „Tyre Pressure Monitor” (Gumi-
abroncsnyomás- jelzőműszer)
4 „Tyre settings” (Gumiabroncs-
beállítások)
5 Gumiabroncsok kiválasztása:
• „Summer tyres” (Nyári gumiab- roncsok)
• „Winter tyres/a ll-season tyres”
(Téli gumiabroncsok/négyév-
szakos gumiabroncsok)
6 „Current:” (Jelenlegi)
Ha nem választja ki az „Other
tyre” (Más gumi abroncs) opciót:
7 „Load state” (Terhelési állapot)
8 „Confirm settings” (Beállítások
jóváhagyása)
9 Vezesse a gépjárművet.
Ha kiválasztja az „Other tyre”
(Más gumiabroncs) opciót:
7 „Tyre settings” (Gumiabroncs-
beállítások)
8 Kapcsolja be a vezetés-üzem-
kész helyzetet, de ne induljon el.
9 Gumiabroncsnyomás visszaállí-
tása: „Perform reset” (Visszaállí-
tás).
10 Indítson.
Miután a gépjárművet rövid ideig 30
km/h, 19 mph feletti sebességgel
vezette, a beállí tott gumiabroncs-
nyomás-értékeket a rendszer célér-
tékekként fogadja el. A visszaállítás
automatikusan kerül elvégzésre az
utazás során.
Ha a visszaállítás sikeres volt, a ke-
rekek zöld színnel jelennek meg a
vezérlőképernyőn.
Bármikor megszakíthatja az uta-
zást. A visszaállítás automatikusan
folytatódik, amikor folytatja az útját.
A gépjárműstabilitás-szabályozás
VSC ha szükséges, azonnal aktivá-
lódik, amint az alacsony gumiab-
roncsnyomásra vonatkozó üzenet
megjelenik.
A kerekek szürkék
Rendszer nullázása
Üzenetek: speciális jóváha-
gyás nélküli gumiabroncsok
esetén
Általános

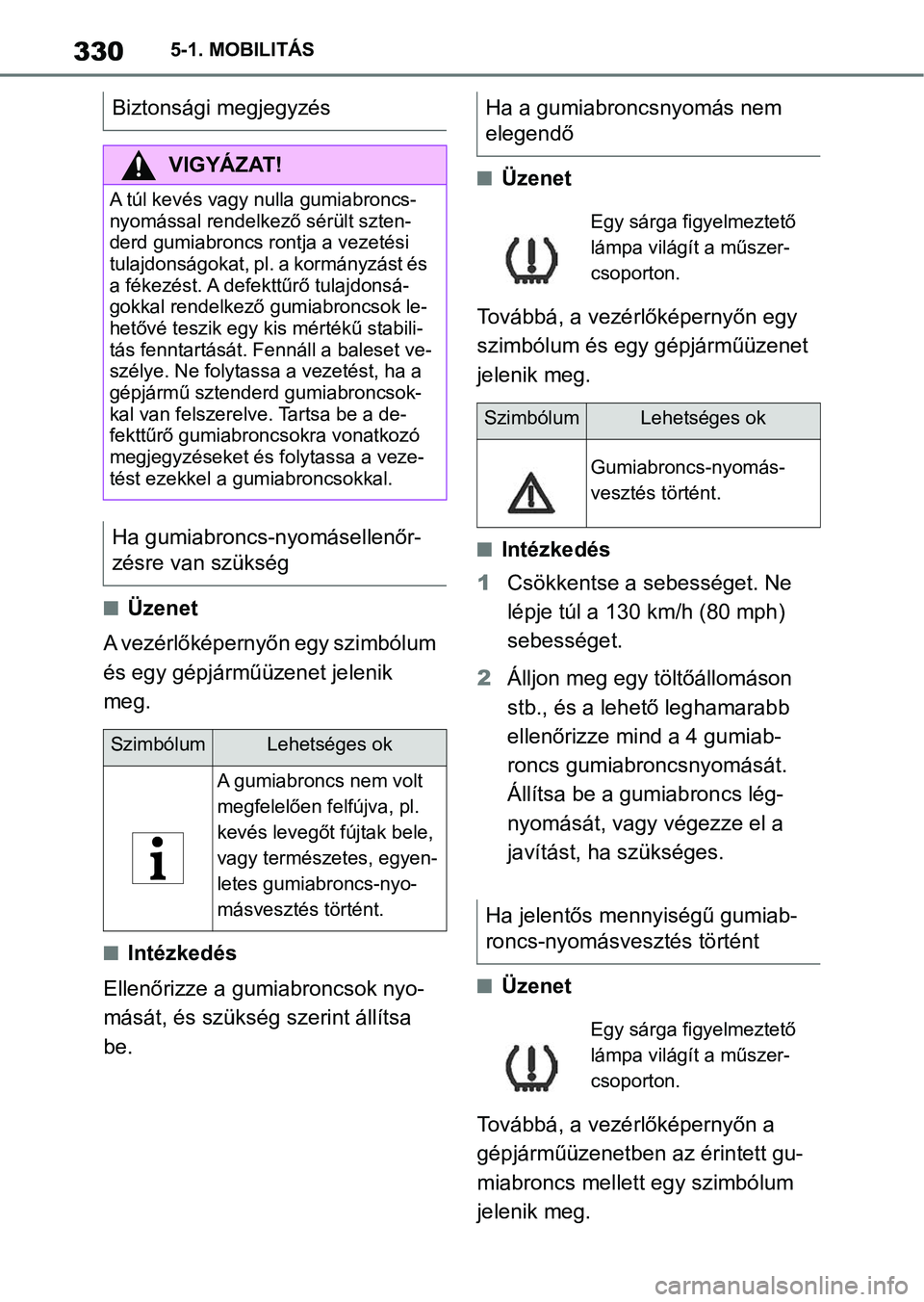

3305-1. MOBILITÁS
nÜzenet
A vezérlőképernyőn egy szimbólum
és egy gépjárműüzenet jelenik
meg.
nIntézkedés
Ellenőrizze a gumiabroncsok nyo-
mását, és szükség szerint állítsa
be.
nÜzenet
Továbbá, a vezérlőképernyőn egy
szimbólum és egy gépjárműüzenet
jelenik meg.
nIntézkedés
1 Csökkentse a sebességet. Ne
lépje túl a 130 km/h (80 mph)
sebességet.
2 Álljon meg egy töltőállomáson
stb., és a lehető leghamarabb
ellenőrizze mind a 4 gumiab-
roncs gumiabroncsnyomását.
Állítsa be a gumiabroncs lég-
nyomását, vagy végezze el a
javítást, ha szükséges.
nÜzenet
Továbbá, a vezérlőképernyőn a
gépjárműüzenetben az érintett gu-
miabroncs mellett egy szimbólum
jelenik meg.
Biztonsági megjegyzés
VIGYÁZAT!
A túl kevés vagy nulla gumiabroncs-
nyomással rendelkező sérült szten-
derd gumiabroncs rontja a vezetési
tulajdonságokat, pl. a kormányzást és
a fékezést. A defekttűrő tulajdonsá-
gokkal rendelkező
gumiabroncsok le-
hetővé teszik egy kis mértékű stabili-
tás fenntartását. Fennáll a baleset ve-
szélye. Ne folytassa a vezetést, ha a
gépjármű sztenderd gumiabroncsok-
kal van felszerelve. Tartsa be a de-
fekttűrő gumiabroncsokra vonatkozó
megjegyzéseket és folytassa a veze-
tést ezekkel a gumiabroncsokkal.
Ha gumiabroncs-nyomásellenőr-
zésre van szükség
SzimbólumLehetséges ok
A gumiabroncs nem volt
megfelelően felfújva, pl.
kevés levegőt f újtak bele,
vagy természetes, egyen-
letes gumiabroncs-nyo-
másvesztés történt.
Ha a gumiabroncsnyomás nem
elegendő
Egy sárga figyelmeztető
lámpa világ ít a műszer-
csoporton.
SzimbólumLehetséges ok
Gumiabroncs-nyomás-
vesztés történt.
Ha jelentős mennyiségű gumiab-
roncs-nyomásvesztés történt
Egy sárga figyelmeztető
lámpa világ ít a műszer-
csoporton.
