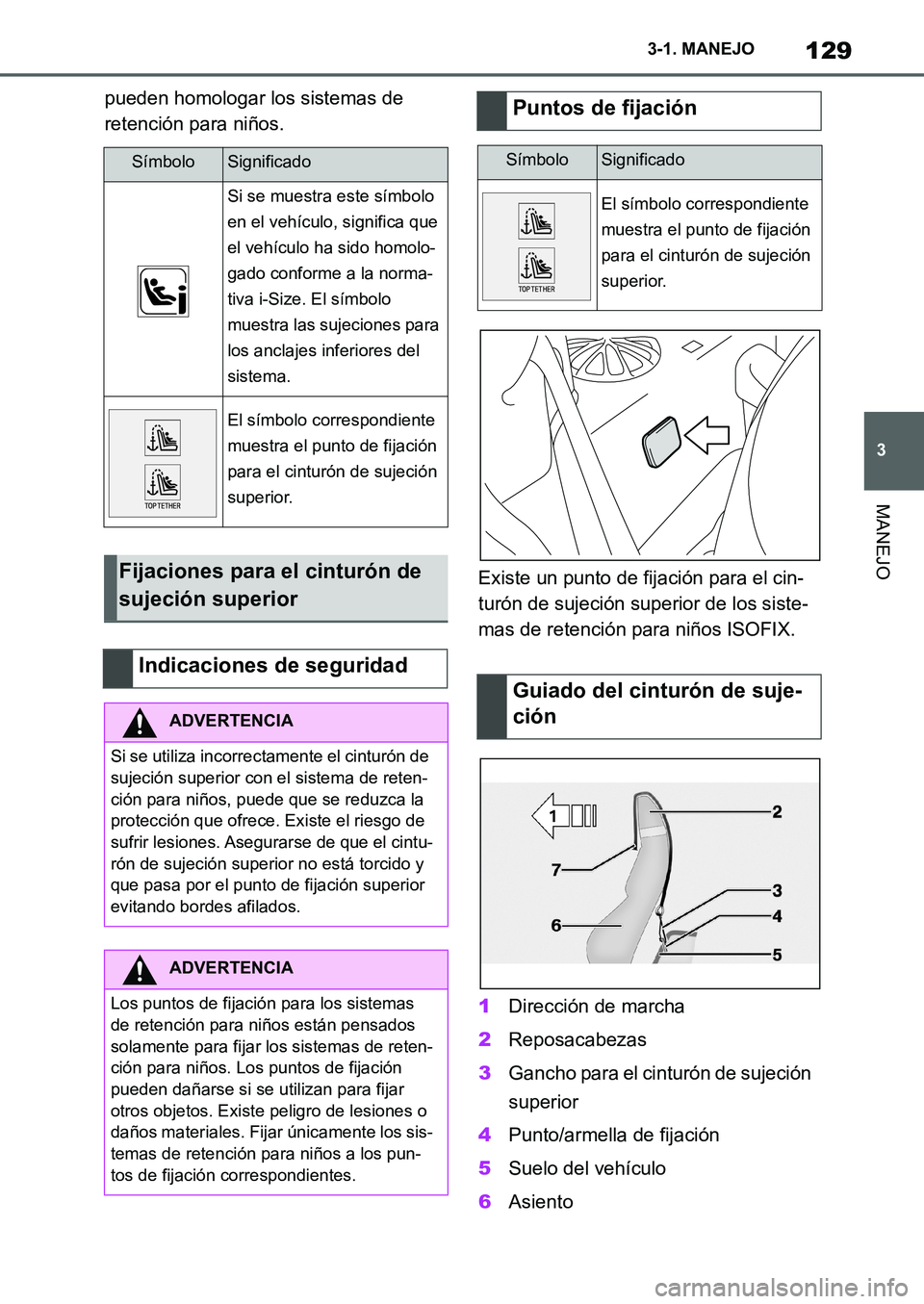

TOYOTA SUPRA 2022 Manuale de Empleo (in Spanish)

129
3 3-1. MANEJO
MANEJO
pueden homologar los sistemas de
retención para niños.
Existe un punto de fijación para el cin-
turón de sujeción superior de los siste-
mas de retención para niños ISOFIX.
1Dirección de marcha
2Reposacabezas
3Gancho para el cinturón de sujeción
superior
4Punto/armella de fijación
5Suelo del vehículo
6Asiento
SímboloSignificado
Si se muestra este símbolo
en el vehículo, significa que
el vehículo ha sido homolo-
gado conforme a la norma-
tiva i-Size. El símbolo
muestra las sujeciones para
los anclajes inferiores del
sistema.
El símbolo correspondiente
muestra el punto de fijación
para el cinturón de sujeción
superior.
Fijaciones para el cinturón de
sujeción superior
Indicaciones de seguridad
ADVERTENCIA
Si se utiliza incorrectamente el cinturón de
sujeción superior con el sistema de reten-
ción para niños, puede que se reduzca la
protección que ofrece. Existe el riesgo de
sufrir lesiones. Asegurarse de que el cintu-
rón de sujeción superior no está torcido y
que pasa por el punto de fijación superior
evitando bordes afilados.
ADVERTENCIA
Los puntos de fijación para los sistemas
de retención para niños están pensados
solamente para fijar los sistemas de reten-
ción para niños. Los puntos de fijación
pueden dañarse si se utilizan para fijar
otros objetos. Existe peligro de lesiones o
daños materiales. Fijar únicamente los sis-
temas de retención para niños a los pun-
tos de fijación correspondientes.
Puntos de fijación
SímboloSignificado
El símbolo correspondiente
muestra el punto de fijación
para el cinturón de sujeción
superior.
Guiado del cinturón de suje-
ción
Supra_OM_Spanish_OM9A062S_1_2111.book 129 ページ ２０２１年８月２６日　木曜日　午前１１時２分

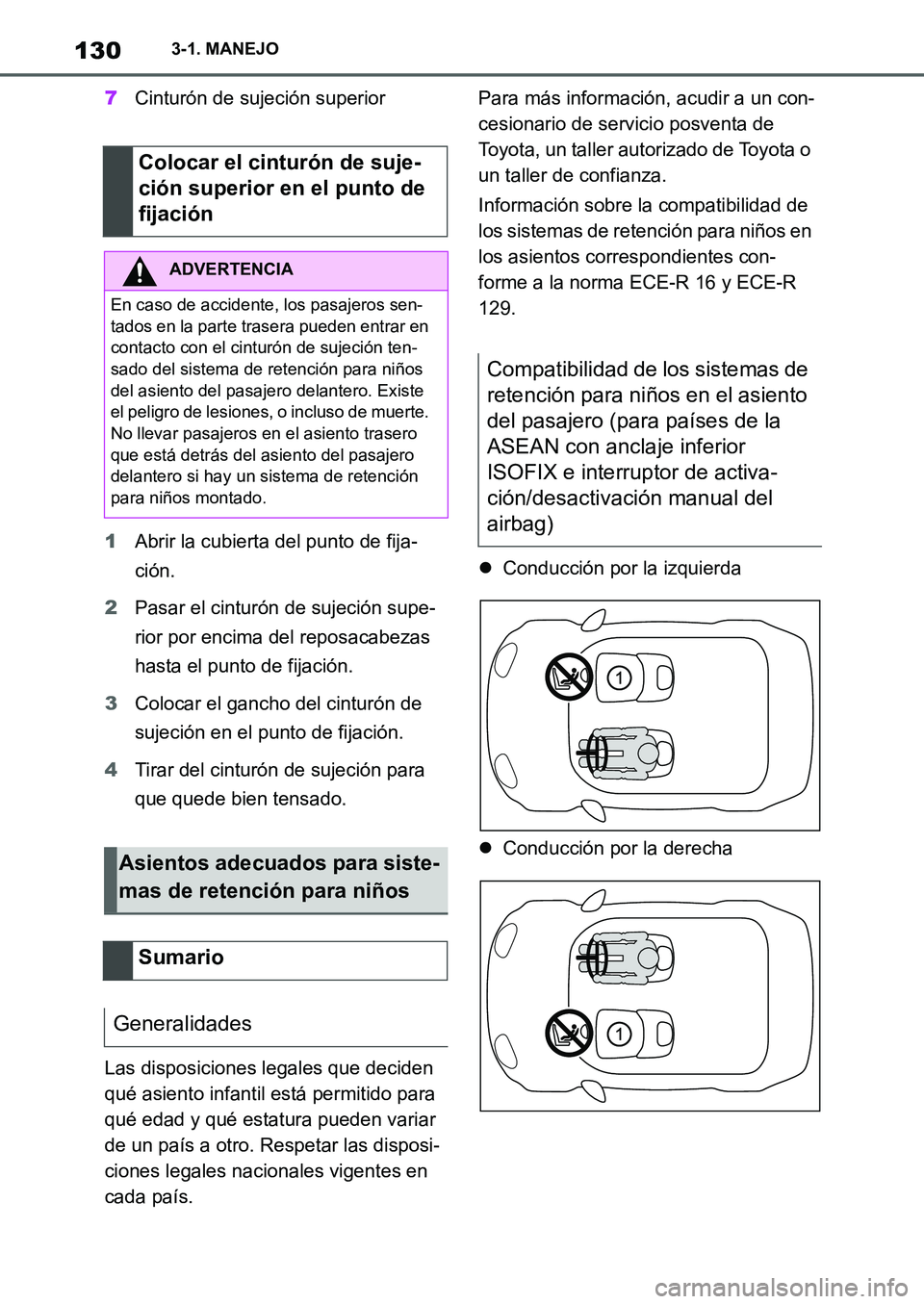

1303-1. MANEJO
7Cinturón de sujeción superior
1Abrir la cubierta del punto de fija-
ción.
2Pasar el cinturón de sujeción supe-
rior por encima del reposacabezas
hasta el punto de fijación.
3Colocar el gancho del cinturón de
sujeción en el punto de fijación.
4Tirar del cinturón de sujeción para
que quede bien tensado.
Las disposiciones legales que deciden
qué asiento infantil está permitido para
qué edad y qué estatura pueden variar
de un país a otro. Respetar las disposi-
ciones legales nacionales vigentes en
cada país.Para más información, acudir a un con-
cesionario de servicio posventa de
Toyota, un taller autorizado de Toyota o
un taller de confianza.
Información sobre la compatibilidad de
los sistemas de retención para niños en
los asientos correspondientes con-
forme a la norma ECE-R 16 y ECE-R
129.
Conducción por la izquierda
Conducción por la derecha
Colocar el cinturón de suje-
ción superior en el punto de
fijación
ADVERTENCIA
En caso de accidente, los pasajeros sen-
tados en la parte trasera pueden entrar en
contacto con el cinturón de sujeción ten-
sado del sistema de retención para niños
del asiento del pasajero delantero. Existe
el peligro de lesiones, o incluso de muerte.
No llevar pasajeros en el asiento trasero
que está detrás del asiento del pasajero
delantero si hay un sistema de retención
para niños montado.
Asientos adecuados para siste-
mas de retención para niños
Sumario
Generalidades
Compatibilidad de los sistemas de
retención para niños en el asiento
del pasajero (para países de la
ASEAN con anclaje inferior
ISOFIX e interruptor de activa-
ción/desactivación manual del
airbag)
Supra_OM_Spanish_OM9A062S_1_2111.book 130 ページ ２０２１年８月２６日　木曜日　午前１１時２分

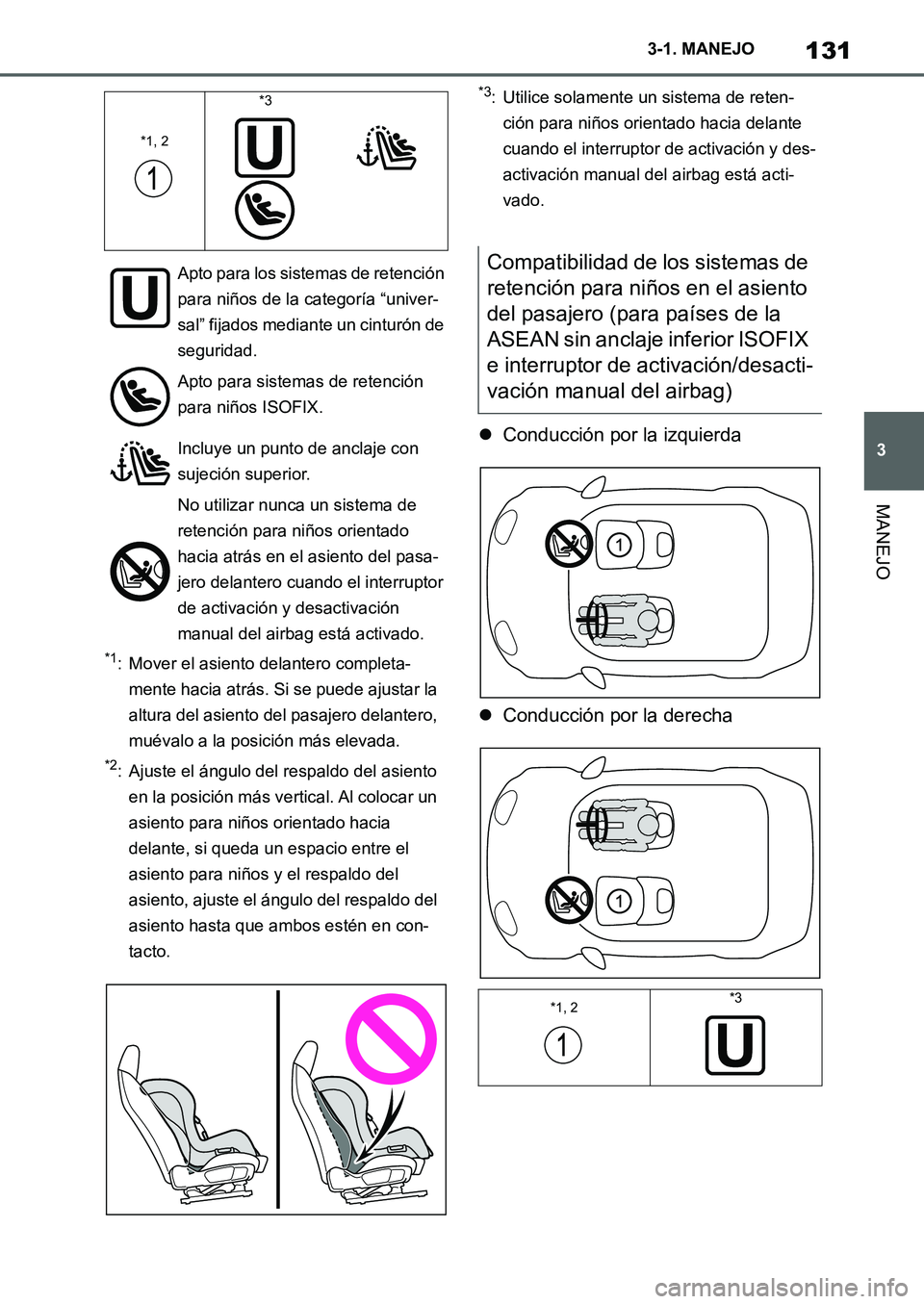

131
3 3-1. MANEJO
MANEJO
*1: Mover el asiento delantero completa-
mente hacia atrás. Si se puede ajustar la
altura del asiento del pasajero delantero,
muévalo a la posición más elevada.
*2: Ajuste el ángulo del respaldo del asiento
en la posición más vertical. Al colocar un
asiento para niños orientado hacia
delante, si queda un espacio entre el
asiento para niños y el respaldo del
asiento, ajuste el ángulo del respaldo del
asiento hasta que ambos estén en con-
tacto.
*3: Utilice solamente un sistema de reten-
ción para niños orientado hacia delante
cuando el interruptor de activación y des-
activación manual del airbag está acti-
vado.
Conducción por la izquierda
Conducción por la derecha
*1, 2
*3
Apto para los sistemas de retención
para niños de la categoría “univer-
sal” fijados mediante un cinturón de
seguridad.
Apto para sistemas de retención
para niños ISOFIX.
Incluye un punto de anclaje con
sujeción superior.
No utilizar nunca un sistema de
retención para niños orientado
hacia atrás en el asiento del pasa-
jero delantero cuando el interruptor
de activación y desactivación
manual del airbag está activado.Compatibilidad de los sistemas de
retención para niños en el asiento
del pasajero (para países de la
ASEAN sin anclaje inferior ISOFIX
e interruptor de activación/desacti-
vación manual del airbag)
*1, 2*3
Supra_OM_Spanish_OM9A062S_1_2111.book 131 ページ ２０２１年８月２６日　木曜日　午前１１時２分

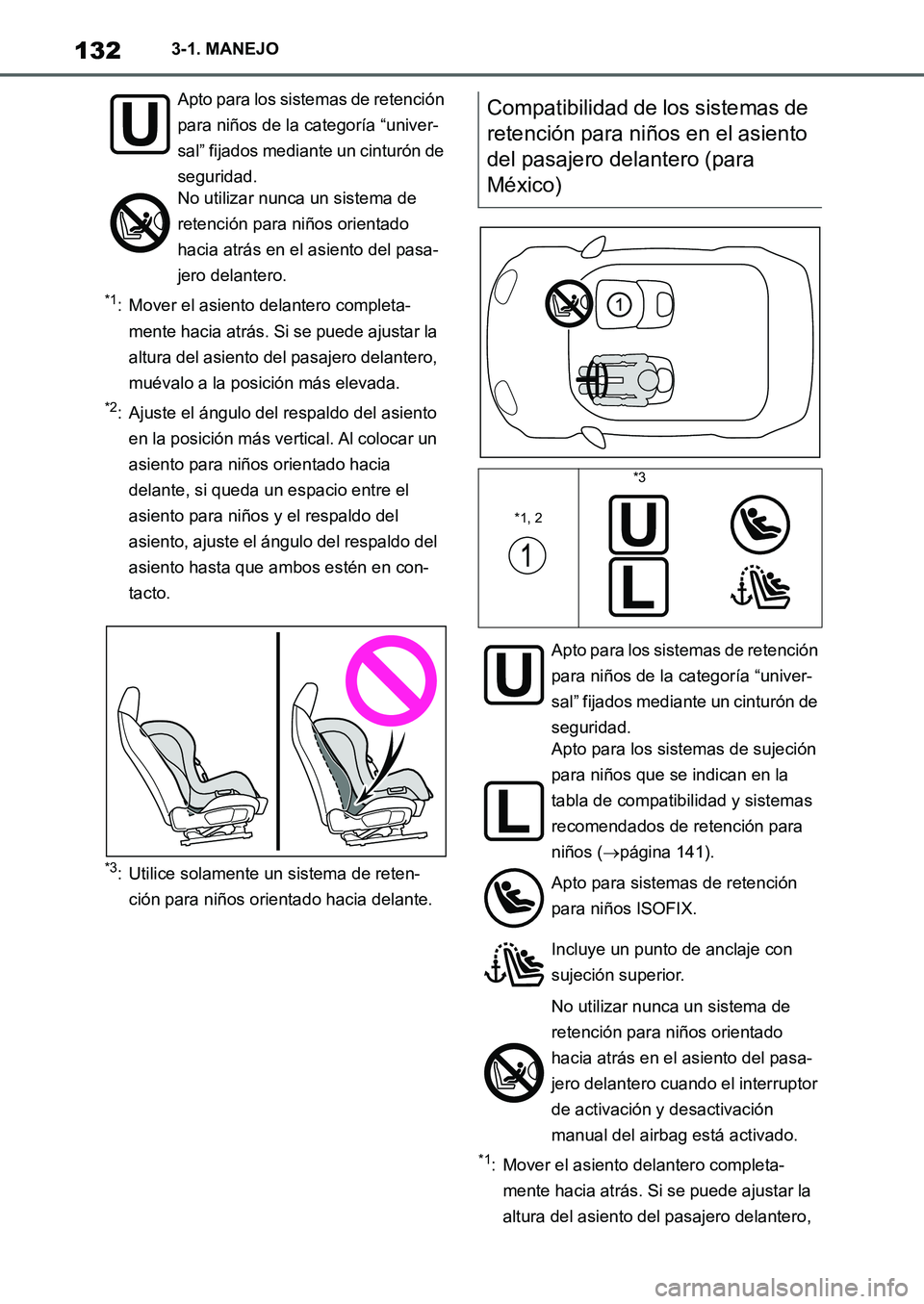

1323-1. MANEJO
*1: Mover el asiento delantero completa-
mente hacia atrás. Si se puede ajustar la
altura del asiento del pasajero delantero,
muévalo a la posición más elevada.
*2: Ajuste el ángulo del respaldo del asiento
en la posición más vertical. Al colocar un
asiento para niños orientado hacia
delante, si queda un espacio entre el
asiento para niños y el respaldo del
asiento, ajuste el ángulo del respaldo del
asiento hasta que ambos estén en con-
tacto.
*3: Utilice solamente un sistema de reten-
ción para niños orientado hacia delante.
*1: Mover el asiento delantero completa-
mente hacia atrás. Si se puede ajustar la
altura del asiento del pasajero delantero, Apto para los sistemas de retención
para niños de la categoría “univer-
sal” fijados mediante un cinturón de
seguridad.
No utilizar nunca un sistema de
retención para niños orientado
hacia atrás en el asiento del pasa-
jero delantero.
Compatibilidad de los sistemas de
retención para niños en el asiento
del pasajero delantero (para
México)
*1, 2
*3
Apto para los sistemas de retención
para niños de la categoría “univer-
sal” fijados mediante un cinturón de
seguridad.
Apto para los sistemas de sujeción
para niños que se indican en la
tabla de compatibilidad y sistemas
recomendados de retención para
niños (página 141).
Apto para sistemas de retención
para niños ISOFIX.
Incluye un punto de anclaje con
sujeción superior.
No utilizar nunca un sistema de
retención para niños orientado
hacia atrás en el asiento del pasa-
jero delantero cuando el interruptor
de activación y desactivación
manual del airbag está activado.
Supra_OM_Spanish_OM9A062S_1_2111.book 132 ページ ２０２１年８月２６日　木曜日　午前１１時２分

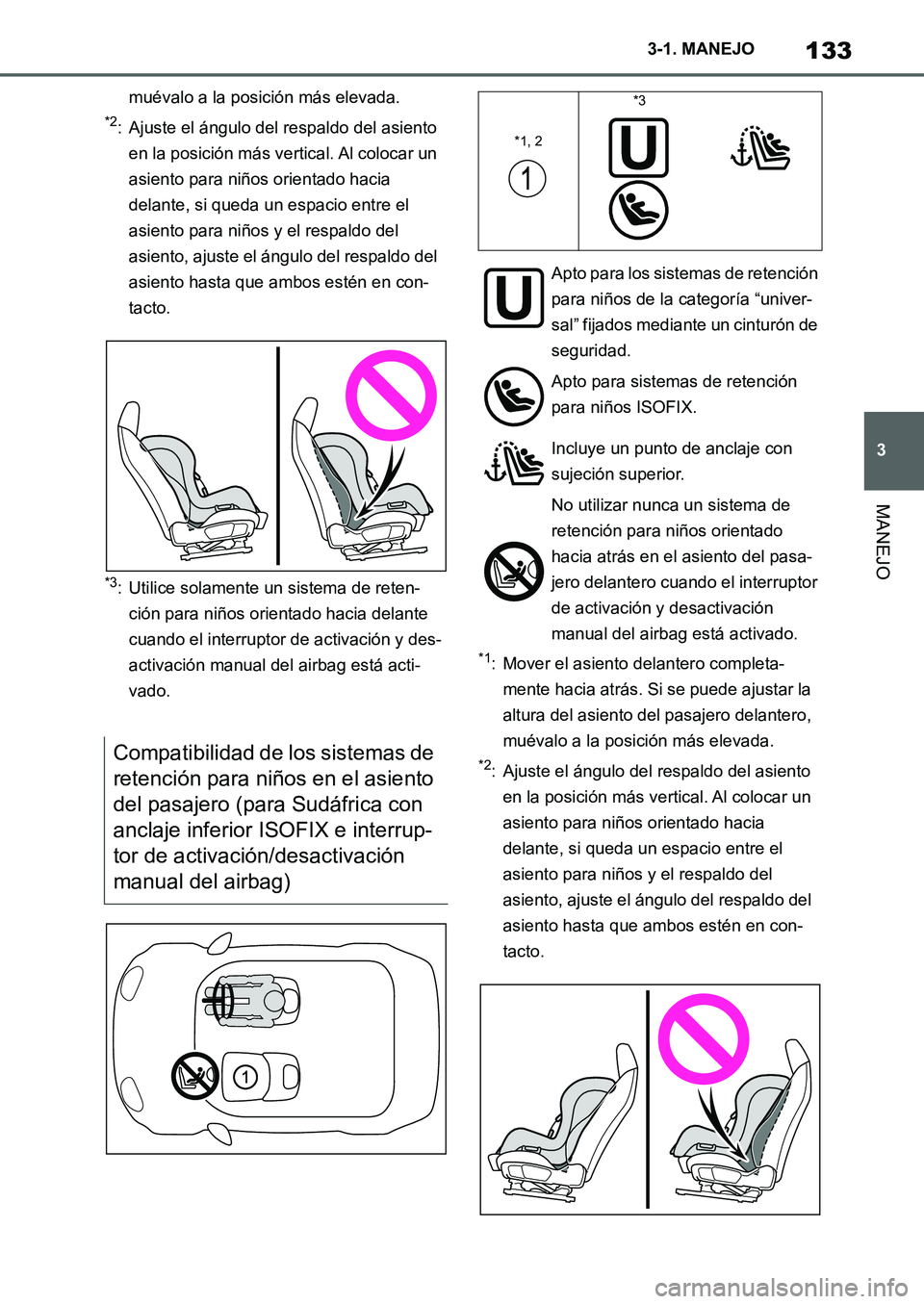

133
3 3-1. MANEJO
MANEJO
muévalo a la posición más elevada.
*2: Ajuste el ángulo del respaldo del asiento
en la posición más vertical. Al colocar un
asiento para niños orientado hacia
delante, si queda un espacio entre el
asiento para niños y el respaldo del
asiento, ajuste el ángulo del respaldo del
asiento hasta que ambos estén en con-
tacto.
*3: Utilice solamente un sistema de reten-
ción para niños orientado hacia delante
cuando el interruptor de activación y des-
activación manual del airbag está acti-
vado.
*1: Mover el asiento delantero completa-
mente hacia atrás. Si se puede ajustar la
altura del asiento del pasajero delantero,
muévalo a la posición más elevada.
*2: Ajuste el ángulo del respaldo del asiento
en la posición más vertical. Al colocar un
asiento para niños orientado hacia
delante, si queda un espacio entre el
asiento para niños y el respaldo del
asiento, ajuste el ángulo del respaldo del
asiento hasta que ambos estén en con-
tacto.Compatibilidad de los sistemas de
retención para niños en el asiento
del pasajero (para Sudáfrica con
anclaje inferior ISOFIX e interrup-
tor de activación/desactivación
manual del airbag)
*1, 2
*3
Apto para los sistemas de retención
para niños de la categoría “univer-
sal” fijados mediante un cinturón de
seguridad.
Apto para sistemas de retención
para niños ISOFIX.
Incluye un punto de anclaje con
sujeción superior.
No utilizar nunca un sistema de
retención para niños orientado
hacia atrás en el asiento del pasa-
jero delantero cuando el interruptor
de activación y desactivación
manual del airbag está activado.
Supra_OM_Spanish_OM9A062S_1_2111.book 133 ページ ２０２１年８月２６日　木曜日　午前１１時２分

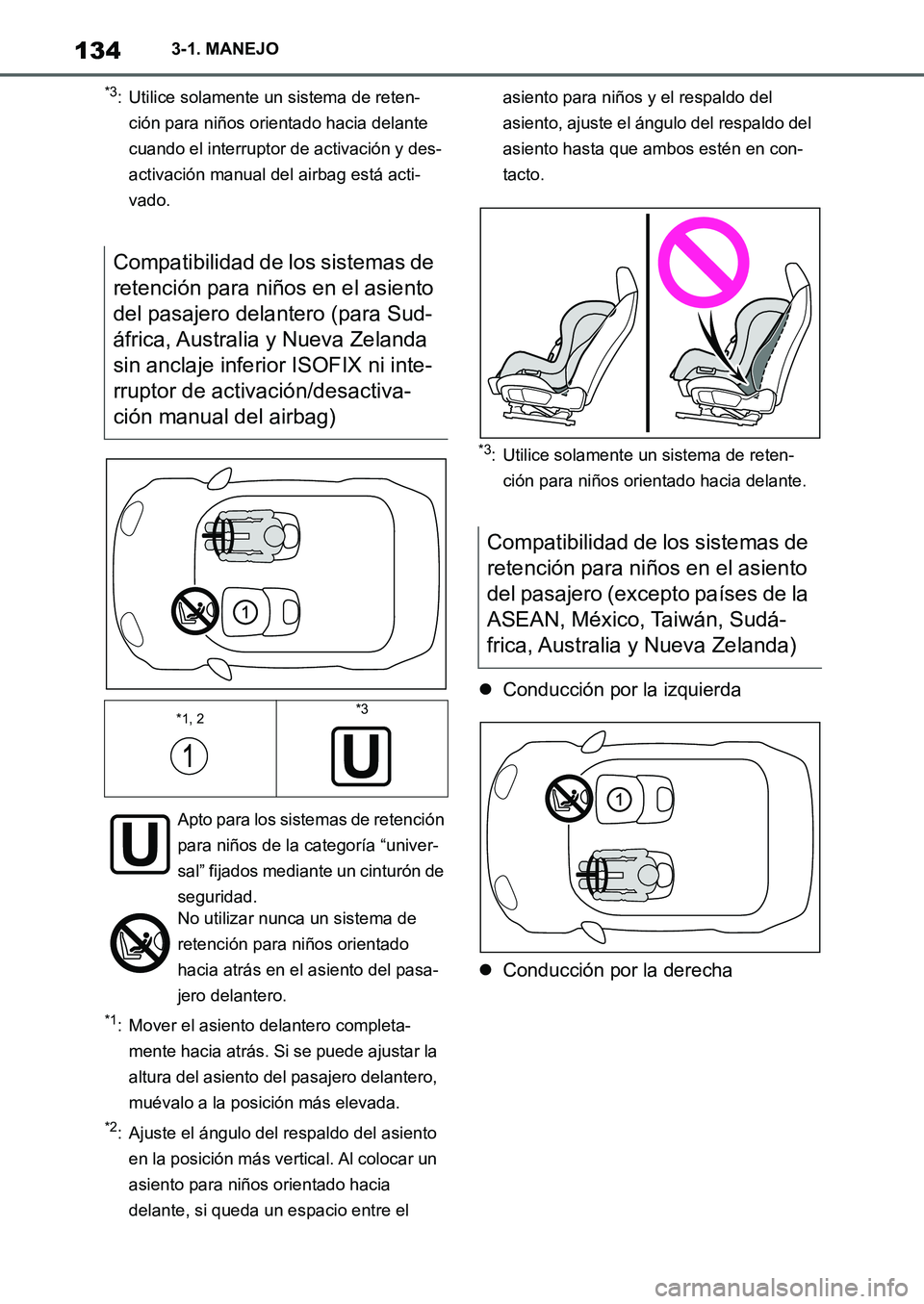

1343-1. MANEJO
*3: Utilice solamente un sistema de reten-
ción para niños orientado hacia delante
cuando el interruptor de activación y des-
activación manual del airbag está acti-
vado.
*1: Mover el asiento delantero completa-
mente hacia atrás. Si se puede ajustar la
altura del asiento del pasajero delantero,
muévalo a la posición más elevada.
*2: Ajuste el ángulo del respaldo del asiento
en la posición más vertical. Al colocar un
asiento para niños orientado hacia
delante, si queda un espacio entre el asiento para niños y el respaldo del
asiento, ajuste el ángulo del respaldo del
asiento hasta que ambos estén en con-
tacto.
*3: Utilice solamente un sistema de reten-
ción para niños orientado hacia delante.
Conducción por la izquierda
Conducción por la derecha
Compatibilidad de los sistemas de
retención para niños en el asiento
del pasajero delantero (para Sud-
áfrica, Australia y Nueva Zelanda
sin anclaje inferior ISOFIX ni inte-
rruptor de activación/desactiva-
ción manual del airbag)
*1, 2*3
Apto para los sistemas de retención
para niños de la categoría “univer-
sal” fijados mediante un cinturón de
seguridad.
No utilizar nunca un sistema de
retención para niños orientado
hacia atrás en el asiento del pasa-
jero delantero.
Compatibilidad de los sistemas de
retención para niños en el asiento
del pasajero (excepto países de la
ASEAN, México, Taiwán, Sudá-
frica, Australia y Nueva Zelanda)
Supra_OM_Spanish_OM9A062S_1_2111.book 134 ページ ２０２１年８月２６日　木曜日　午前１１時２分

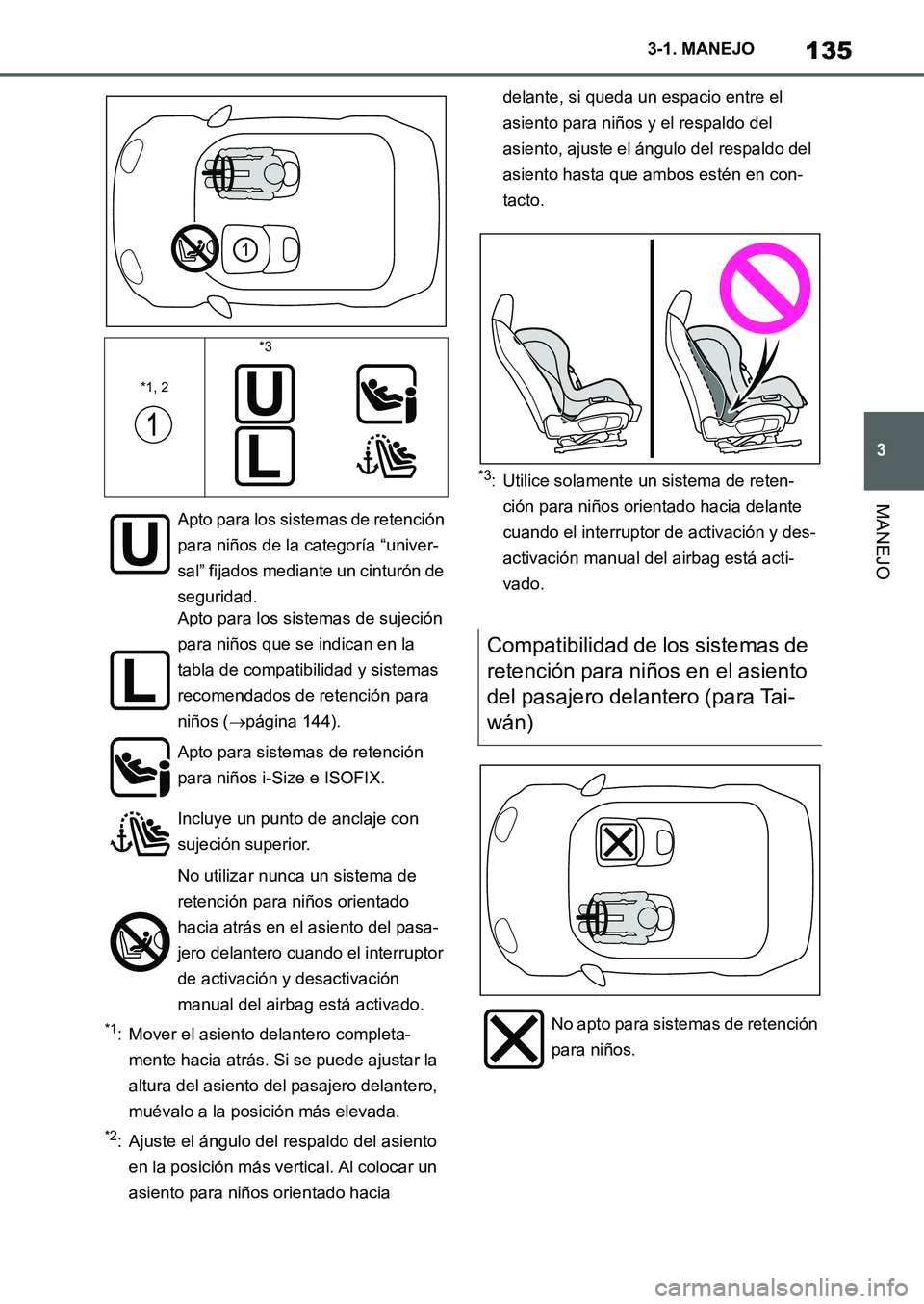

135
3 3-1. MANEJO
MANEJO
*1: Mover el asiento delantero completa-
mente hacia atrás. Si se puede ajustar la
altura del asiento del pasajero delantero,
muévalo a la posición más elevada.
*2: Ajuste el ángulo del respaldo del asiento
en la posición más vertical. Al colocar un
asiento para niños orientado hacia delante, si queda un espacio entre el
asiento para niños y el respaldo del
asiento, ajuste el ángulo del respaldo del
asiento hasta que ambos estén en con-
tacto.
*3: Utilice solamente un sistema de reten-
ción para niños orientado hacia delante
cuando el interruptor de activación y des-
activación manual del airbag está acti-
vado.
*1, 2
*3
Apto para los sistemas de retención
para niños de la categoría “univer-
sal” fijados mediante un cinturón de
seguridad.
Apto para los sistemas de sujeción
para niños que se indican en la
tabla de compatibilidad y sistemas
recomendados de retención para
niños (página 144).
Apto para sistemas de retención
para niños i-Size e ISOFIX.
Incluye un punto de anclaje con
sujeción superior.
No utilizar nunca un sistema de
retención para niños orientado
hacia atrás en el asiento del pasa-
jero delantero cuando el interruptor
de activación y desactivación
manual del airbag está activado.
Compatibilidad de los sistemas de
retención para niños en el asiento
del pasajero delantero (para Tai-
wán)
No apto para sistemas de retención
para niños.
Supra_OM_Spanish_OM9A062S_1_2111.book 135 ページ ２０２１年８月２６日　木曜日　午前１１時２分

1363-1. MANEJO
*: Asegurarse de mover el asiento a la posición más baja posible.
Los sistemas de retención para niños ISOFIX se dividen en diferentes tipos de “fija-
ción”. El sistema de retención para niños se puede usar en las posiciones del
asiento para “fijación” mencionadas en la tabla anterior. En la siguiente tabla puede
revisar la correspondencia de los tipos de “fijación”.
Si su sistema de retención para niños no tiene ningún tipo de “fijación” (o si no
puede encontrar información en la tabla siguiente), consulte la “lista de vehículos”
del sistema de retención para niños para obtener información sobre la compatibili-
dad, o consulte al proveedor del asiento para niños.

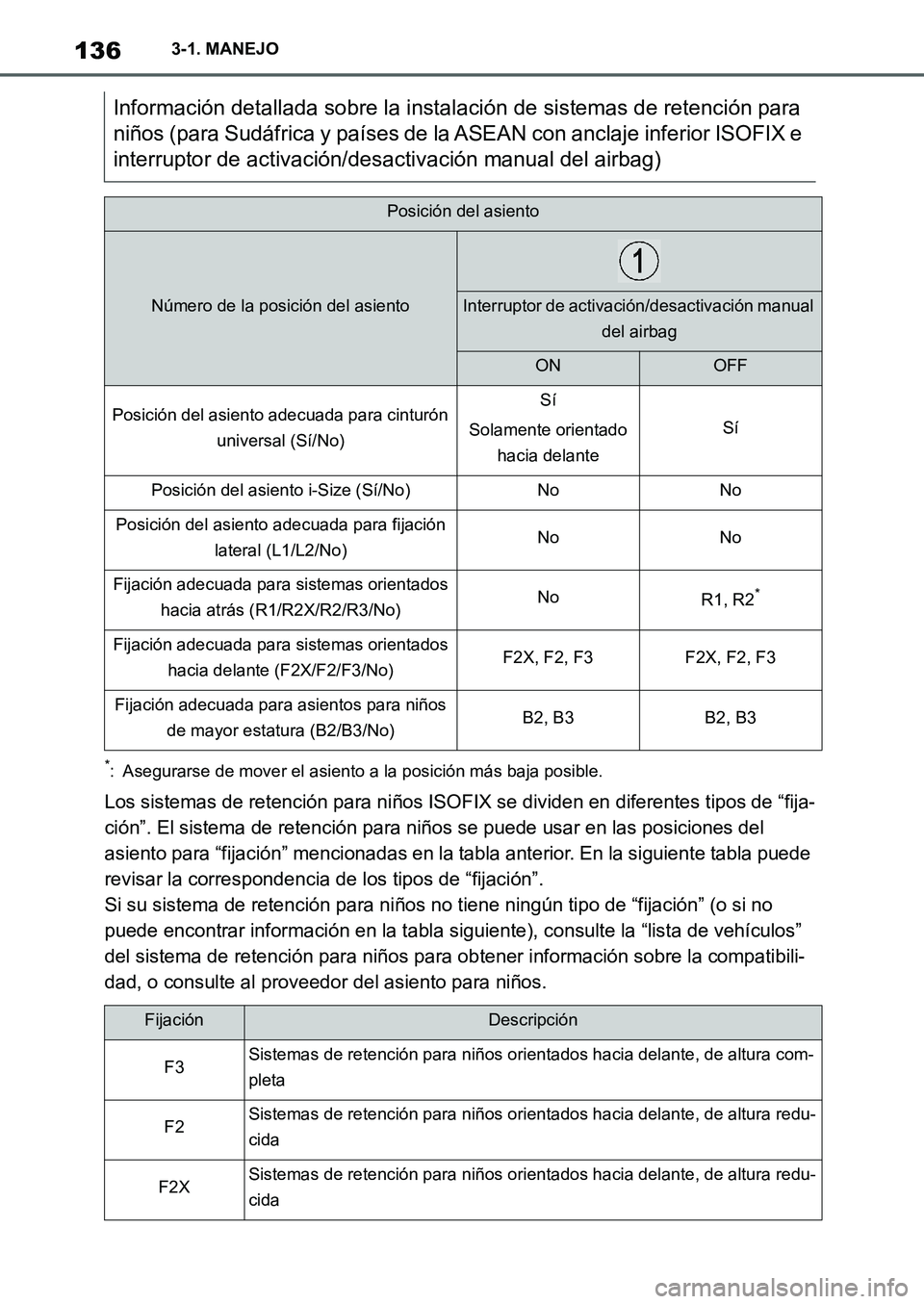

Información detallada sobre la instalación de sistemas de retención para
niños (para Sudáfrica y países de la ASEAN con anclaje inferior ISOFIX e
interruptor de activación/desactivación manual del airbag)
Posición del asiento
Número de la posición del asientoInterruptor de activación/desactivación manual
del airbag
ONOFF
Posición del asiento adecuada para cinturón
universal (Sí/No)Sí
Solamente orientado
hacia delante
Sí
Posición del asiento i-Size (Sí/No)NoNo
Posición del asiento adecuada para fijación
lateral (L1/L2/No)NoNo
Fijación adecuada para sistemas orientados
hacia atrás (R1/R2X/R2/R3/No)NoR1, R2*
Fijación adecuada para sistemas orientados
hacia delante (F2X/F2/F3/No)F2X, F2, F3F2X, F2, F3
Fijación adecuada para asientos para niños
de mayor estatura (B2/B3/No)B2, B3B2, B3
FijaciónDescripción
F3Sistemas de retención para niños orientados hacia delante, de altura com-
pleta
F2Sistemas de retención para niños orientados hacia delante, de altura redu-
cida
F2XSistemas de retención para niños orientados hacia delante, de altura redu-
cida
Supra_OM_Spanish_OM9A062S_1_2111.book 136 ページ ２０２１年８月２６日　木曜日　午前１１時２分

137
3 3-1. MANEJO

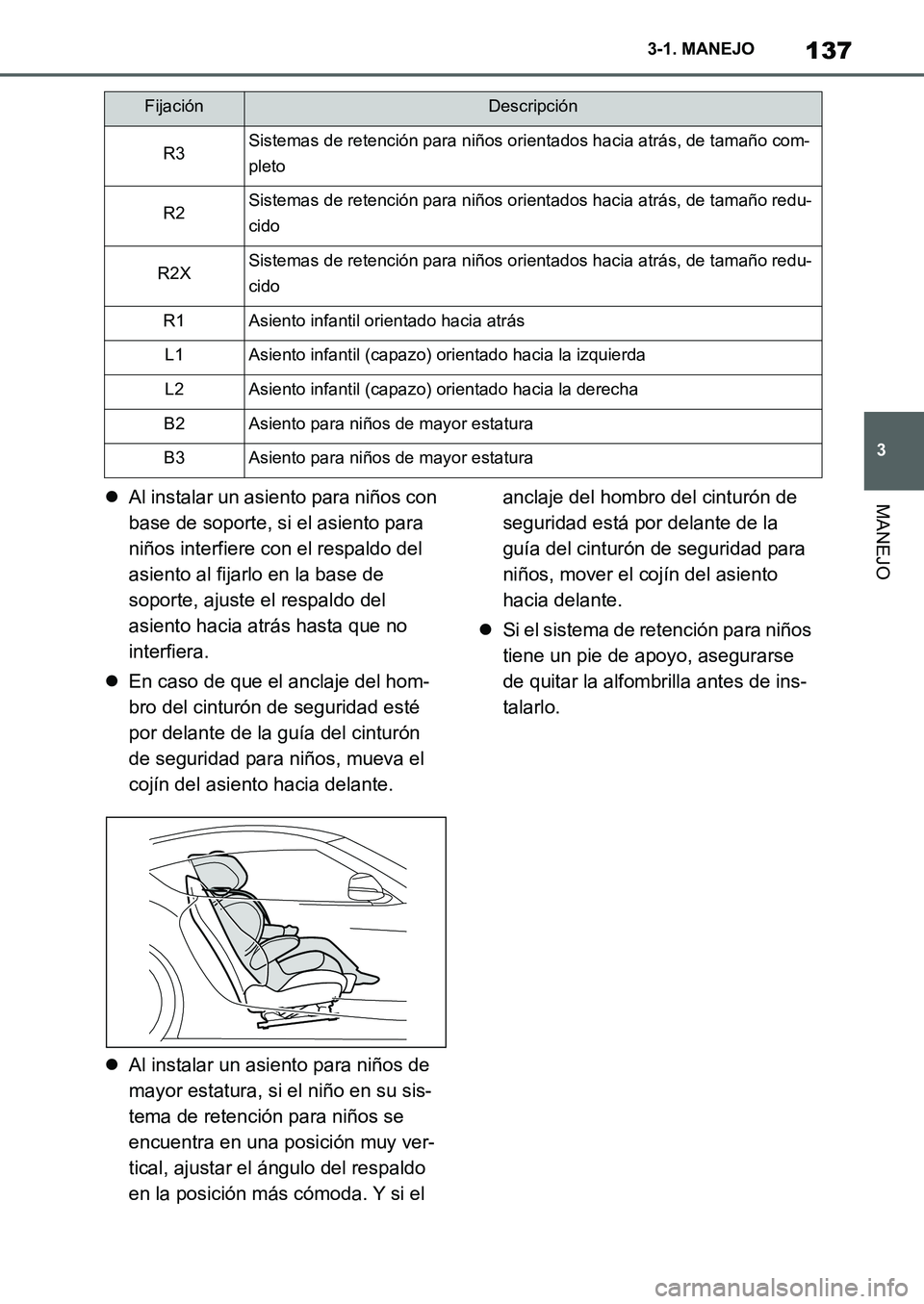

MANEJOAl instalar un asiento para niños con
base de soporte, si el asiento para
niños interfiere con el respaldo del
asiento al fijarlo en la base de
soporte, ajuste el respaldo del
asiento hacia atrás hasta que no
interfiera.
En caso de que el anclaje del hom-
bro del cinturón de seguridad esté
por delante de la guía del cinturón
de seguridad para niños, mueva el
cojín del asiento hacia delante.
Al instalar un asiento para niños de
mayor estatura, si el niño en su sis-
tema de retención para niños se
encuentra en una posición muy ver-
tical, ajustar el ángulo del respaldo
en la posición más cómoda. Y si el anclaje del hombro del cinturón de
seguridad está por delante de la
guía del cinturón de seguridad para
niños, mover el cojín del asiento
hacia delante.
Si el sistema de retención para niños
tiene un pie de apoyo, asegurarse
de quitar la alfombrilla antes de ins-
talarlo.
R3Sistemas de retención para niños orientados hacia atrás, de tamaño com-
pleto
R2Sistemas de retención para niños orientados hacia atrás, de tamaño redu-
cido
R2XSistemas de retención para niños orientados hacia atrás, de tamaño redu-
cido
R1Asiento infantil orientado hacia atrás
L1Asiento infantil (capazo) orientado hacia la izquierda
L2Asiento infantil (capazo) orientado hacia la derecha
B2Asiento para niños de mayor estatura
B3Asiento para niños de mayor estatura
FijaciónDescripción
Supra_OM_Spanish_OM9A062S_1_2111.book 137 ページ ２０２１年８月２６日　木曜日　午前１１時２分

1383-1. MANEJO
Los sistemas de retención para niños ISOFIX se dividen en diferentes tipos de “fija-
ción”. El sistema de retención para niños se puede usar en las posiciones del
asiento para “fijación” mencionadas en la tabla anterior. En la siguiente tabla puede
revisar la correspondencia de los tipos de “fijación”.
Si su sistema de retención para niños no tiene ningún tipo de “fijación” (o si no
puede encontrar información en la tabla siguiente), consulte la “lista de vehículos”
del sistema de retención para niños para obtener información sobre la compatibili-
dad, o consulte al proveedor del asiento para niños.

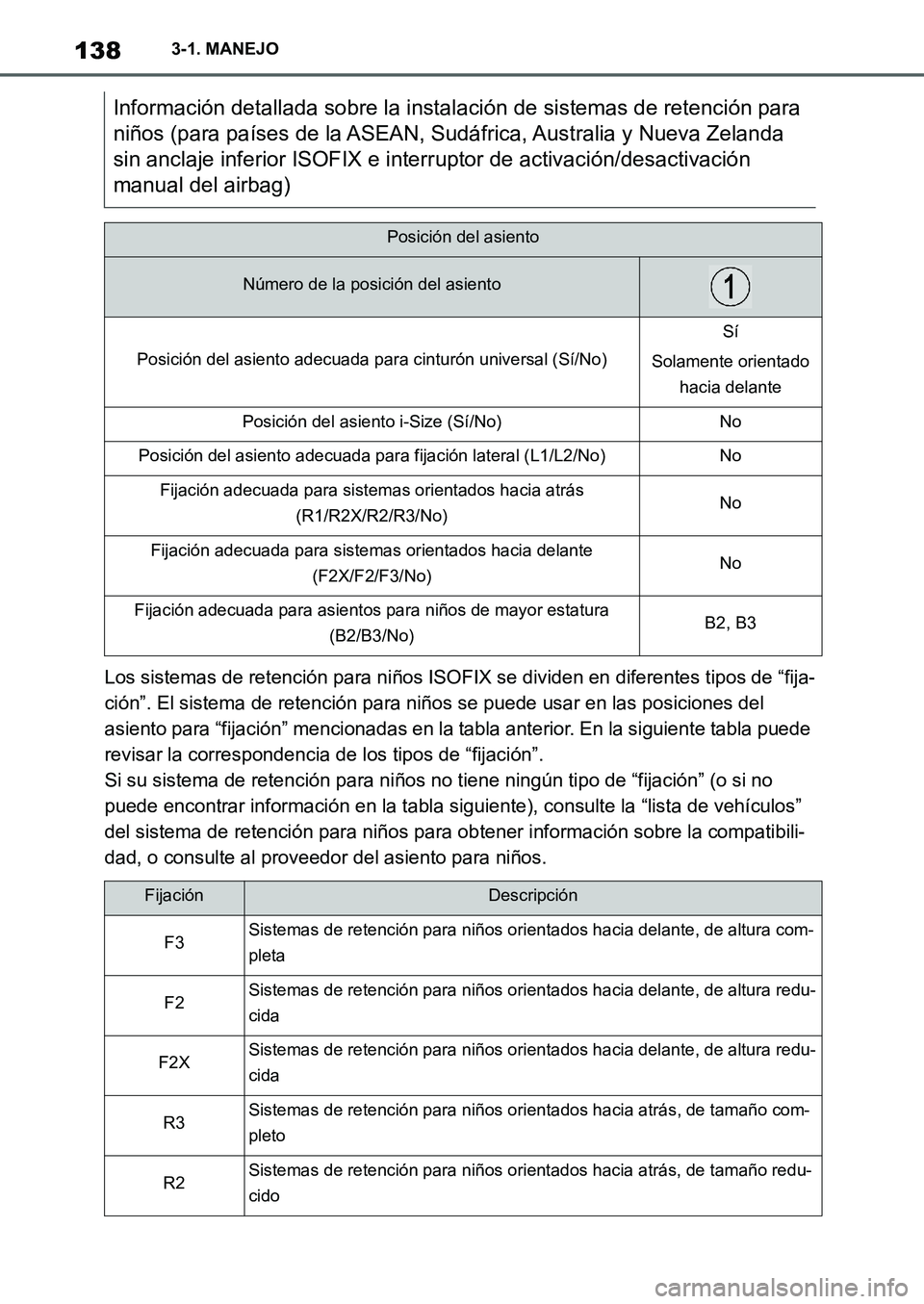

Información detallada sobre la instalación de sistemas de retención para
niños (para países de la ASEAN, Sudáfrica, Australia y Nueva Zelanda
sin anclaje inferior ISOFIX e interruptor de activación/desactivación
manual del airbag)
Posición del asiento
Número de la posición del asiento
Posición del asiento adecuada para cinturón universal (Sí/No)
Sí
Solamente orientado
hacia delante
Posición del asiento i-Size (Sí/No)No
Posición del asiento adecuada para fijación lateral (L1/L2/No)No
Fijación adecuada para sistemas orientados hacia atrás
(R1/R2X/R2/R3/No)No
Fijación adecuada para sistemas orientados hacia delante
(F2X/F2/F3/No)No
Fijación adecuada para asientos para niños de mayor estatura
(B2/B3/No)B2, B3
FijaciónDescripción
F3Sistemas de retención para niños orientados hacia delante, de altura com-
pleta
F2Sistemas de retención para niños orientados hacia delante, de altura redu-
cida
F2XSistemas de retención para niños orientados hacia delante, de altura redu-
cida
R3Sistemas de retención para niños orientados hacia atrás, de tamaño com-
pleto
R2Sistemas de retención para niños orientados hacia atrás, de tamaño redu-
cido
Supra_OM_Spanish_OM9A062S_1_2111.book 138 ページ ２０２１年８月２６日　木曜日　午前１１時２分
