Page 541 of 684
5397-3. Entretien à faire soi-même
7
Entretien et soin
TACOMA_OM_USA_OM04013D
Retirez l’ampoule.
Remontez la doublure d’aile et remettez le clip et la vis.
■Clignotants avant/feux de stationnement (type à ampoule)/
éclairages de jour (type à ampoule)Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
3
4
1
2
3
Page 542 of 684
5407-3. Entretien à faire soi-même
TACOMA_OM_USA_OM04013D■
Projecteurs antibrouillard (sur modèles équipés)
Pour dégager assez
d’espace pour travailler,
tournez le volant de direction
du côté opposé à celui de
l’ampoule à remplacer.
Retirez le clip de doublure
d’aile et la vis.
Tournez le volant à gauche pour
remplacer l’ampoule droite, et
tournez le volant à droite pour
remplacer l’ampoule gauche.
Ouvrez la doublure d’aile et
débranchez le connecteur en
appuyant sur l’ergot de
sécurité.
1
2
Page 543 of 684
5417-3. Entretien à faire soi-même
7
Entretien et soin
TACOMA_OM_USA_OM04013D
Tournez l’ampoule vers la
gauche.
Mettez en place l’ampoule
neuve.
Alignez les 3 pattes de
l’ampoule avec le support, et
enfoncez.
Tournez-la vers la droite pour la
mettre en place.
Remontez le connecteur.
Agitez avec précaution le culot
de l’ampoule pour vérifier qu’il
est bien monté, allumez une fois
les projecteurs antibrouillard et
confirmez visuellement que la
lumière ne filtre pas au travers
du support.
Remontez la doublure d’aile et remettez le clip et la vis.
3
4
5
6
Page 544 of 684
5427-3. Entretien à faire soi-même
TACOMA_OM_USA_OM04013D■
Feux arrière/clignotants arrière/feux de position latéraux
arrière, feux stop/feux arrière/feux de position latéraux arrière
et feux de recul
Retirez les boulons et le bloc
optique arrière.
Tournez les culots d’ampoule
vers la gauche. Feux arrière/clignotants
arrière/feux de position
latéraux arrière
Feux stop/feux arrière/feux
de position latéraux arrière
Feux de recul
Retirez l’ampoule. Feux arrière/clignotants
arrière/feux de position
latéraux arrière
Feux stop/feux arrière/feux
de position latéraux arrière
Feux de recul
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
1
2
3
3
1
2
3
4
Page 545 of 684
5437-3. Entretien à faire soi-même
7
Entretien et soin
TACOMA_OM_USA_OM04013D■
Éclairages de plaque d’immatriculation
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
3
Page 546 of 684
5447-3. Entretien à faire soi-même
TACOMA_OM_USA_OM04013D■
Troisième feu stop (véhicules dépourvus d’éclairage de
chargement)
Retirez les vis et le
cabochon.
Retirez l’ampoule.
Au moment de remonter
l’optique extérieure, confirmez
que le joint est bien en place au
fond de la gorge du réflecteur.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
■Remplacement des ampoules suivantes
Si l’une des ampoules énumérées ci-après est grillée, faites-la
remplacer par votre concessionnaire Toyota.
●Feux de stationnement (type à DEL)
● Éclairages de jour (type à DEL)
● Troisième feu stop (véhicules équipés de l’éclairage de
chargement)
● Clignotants latéraux (sur modèles équipés)
1
Joint
2
3
Page 547 of 684

5457-3. Entretien à faire soi-même
7
Entretien et soin
TACOMA_OM_USA_OM04013D

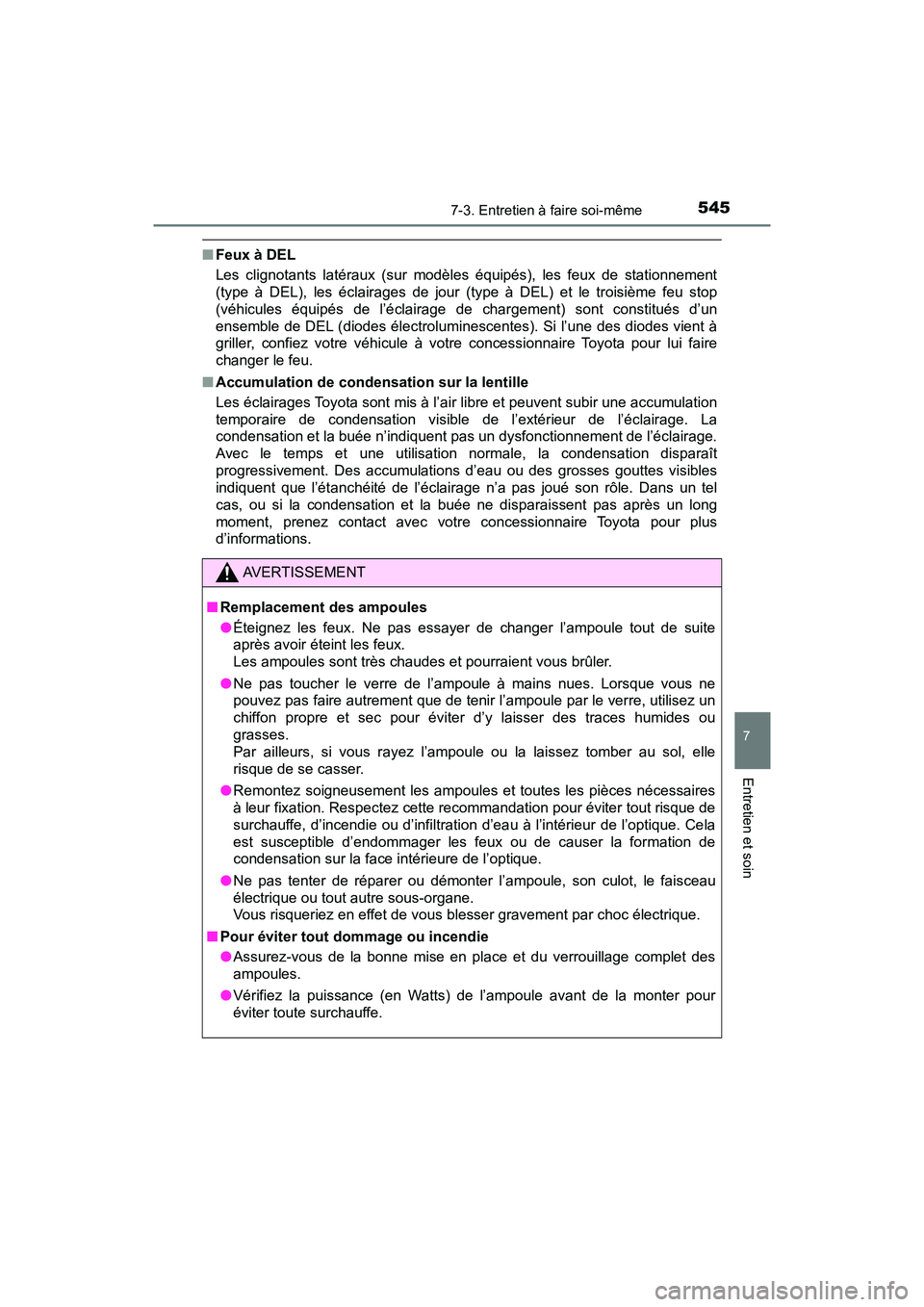

■Feux à DEL
Les clignotants latéraux (sur modèles équipés), les feux de stationnement
(type à DEL), les éclairages de jour (type à DEL) et le troisième feu stop
(véhicules équipés de l’éclairage de chargement) sont constitués d’un
ensemble de DEL (diodes électroluminescentes). Si l’une des diodes vient à
griller, confiez votre véhicule à votre concessionnaire Toyota pour lui faire
changer le feu.
■ Accumulation de condensation sur la lentille
Les éclairages Toyota sont mis à l’air libre et peuvent subir une accumulation
temporaire de condensation visible de l’extérieur de l’éclairage. La
condensation et la buée n’indiquent pas un dysfonctionnement de l’éclairage.
Avec le temps et une utilisation normale, la condensation disparaît
progressivement. Des accumulations d’eau ou des grosses gouttes visibles
indiquent que l’étanchéité de l’éclairage n’a pas joué son rôle. Dans un tel
cas, ou si la condensation et la buée ne disparaissent pas après un long
moment, prenez contact avec votre concessionnaire Toyota pour plus
d’informations.
AVERTISSEMENT
■Remplacement des ampoules
●Éteignez les feux. Ne pas essayer de changer l’ampoule tout de suite
après avoir éteint les feux.
Les ampoules sont très chaudes et pourraient vous brûler.
● Ne pas toucher le verre de l’ampoule à mains nues. Lorsque vous ne
pouvez pas faire autrement que de tenir l’ampoule par le verre, utilisez un
chiffon propre et sec pour éviter d’y laisser des traces humides ou
grasses.
Par ailleurs, si vous rayez l’ampoule ou la laissez tomber au sol, elle
risque de se casser.
● Remontez soigneusement les ampoules et toutes les pièces nécessaires
à leur fixation. Respectez cette recommandation pour éviter tout risque de
surchauffe, d’incendie ou d’infiltration d’eau à l’intérieur de l’optique. Cela
est susceptible d’endommager les feux ou de causer la formation de
condensation sur la face intérieure de l’optique.
● Ne pas tenter de réparer ou démonter l’ampoule, son culot, le faisceau
électrique ou tout autre sous-organe.
Vous risqueriez en effet de vous blesser gravement par choc électrique.
■ Pour éviter tout dommage ou incendie
●Assurez-vous de la bonne mise en place et du verrouillage complet des
ampoules.
● Vérifiez la puissance (en Watts) de l’ampoule avant de la monter pour
éviter toute surchauffe.
Page 548 of 684
5467-3. Entretien à faire soi-même
TACOMA_OM_USA_OM04013D

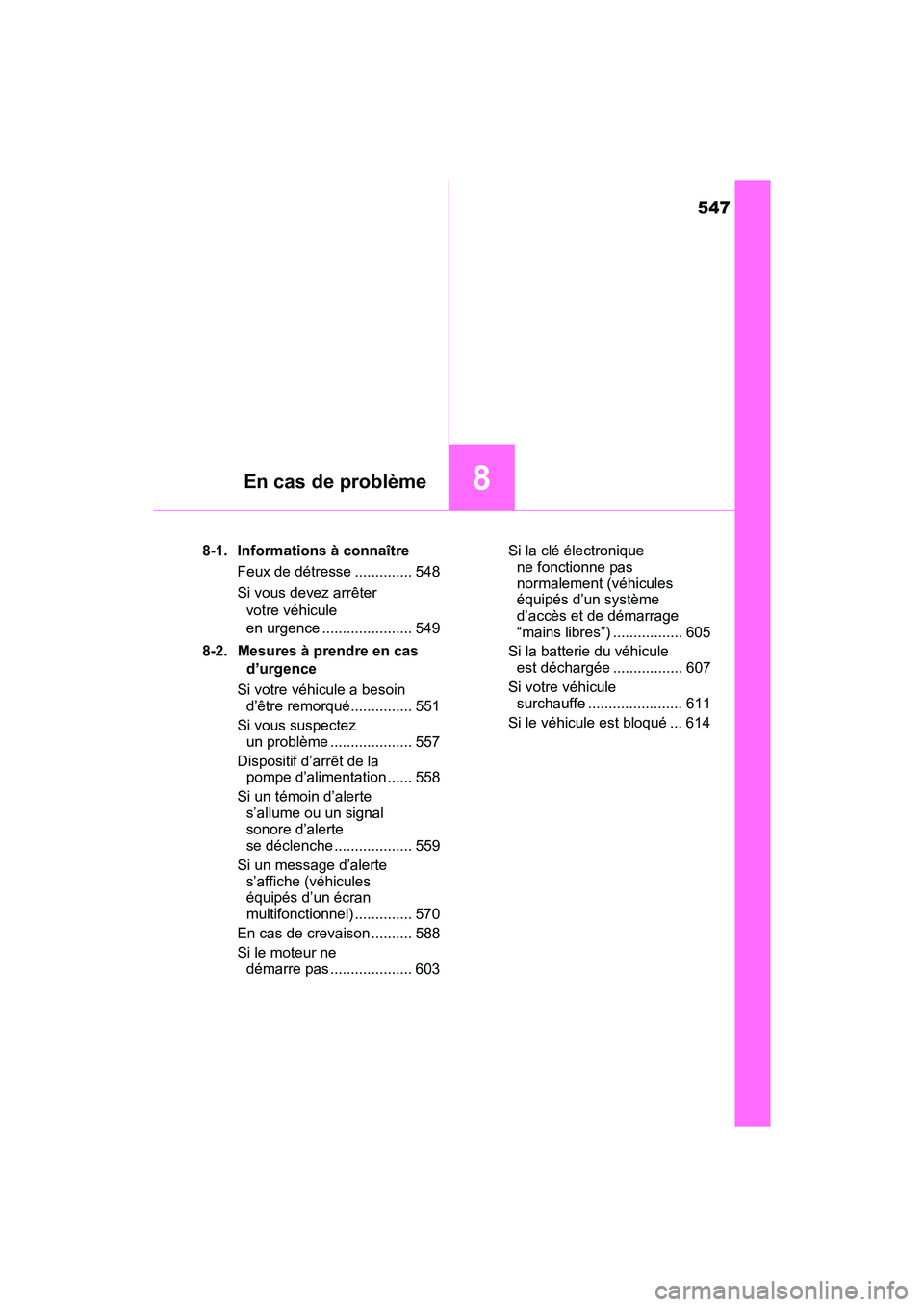

Page 549 of 684

547
8En cas de problème
TACOMA_OM_USA_OM04013D8-1. Informations à connaître
Feux de détresse .............. 548
Si vous devez arrêter votre véhicule
en urgence ...................... 549
8-2. Mesures à prendre en cas d’urgence
Si votre véhicule a besoin d’être remorqué............... 551
Si vous suspectez un problème .................... 557
Dispositif d’arrêt de la pompe d’alimentation ...... 558
Si un témoin d’alerte s’allume ou un signal
sonore d’alerte
se déclenche ................... 559
Si un message d’alerte s’affiche (véhicules
équipés d’un écran
multifonctionnel) .............. 570
En cas de crevaison .......... 588
Si le moteur ne démarre pas .................... 603 Si la clé électronique
ne fonctionne pas
normalement (véhicules
équipés d’un système
d’accès et de démarrage
“mains libres”) ................. 605
Si la batterie du véhicule est déchargée ................. 607
Si votre véhicule surchauffe ....................... 611
Si le véhicule est bloqué ... 614
Page 550 of 684
5488-1. Informations à connaître
TACOMA_OM_USA_OM04013D
Feux de détresse
Appuyez sur le bouton.
Tous les clignotants sont en
fonctionnement.
Pour les arrêter, appuyez à
nouveau sur le bouton.
■Feux de détresse
Si vous laissez les feux de détresse en fonctionnement trop longtemps alors
que le moteur est arrêté, la batterie risque de se décharger.
Les feux de détresse servent à avertir les autres usagers de la
route que le véhicule est contraint à l’arrêt pour cause de panne,
etc.
