TOYOTA TUNDRA 2017 Manuel du propriétaire (in French)

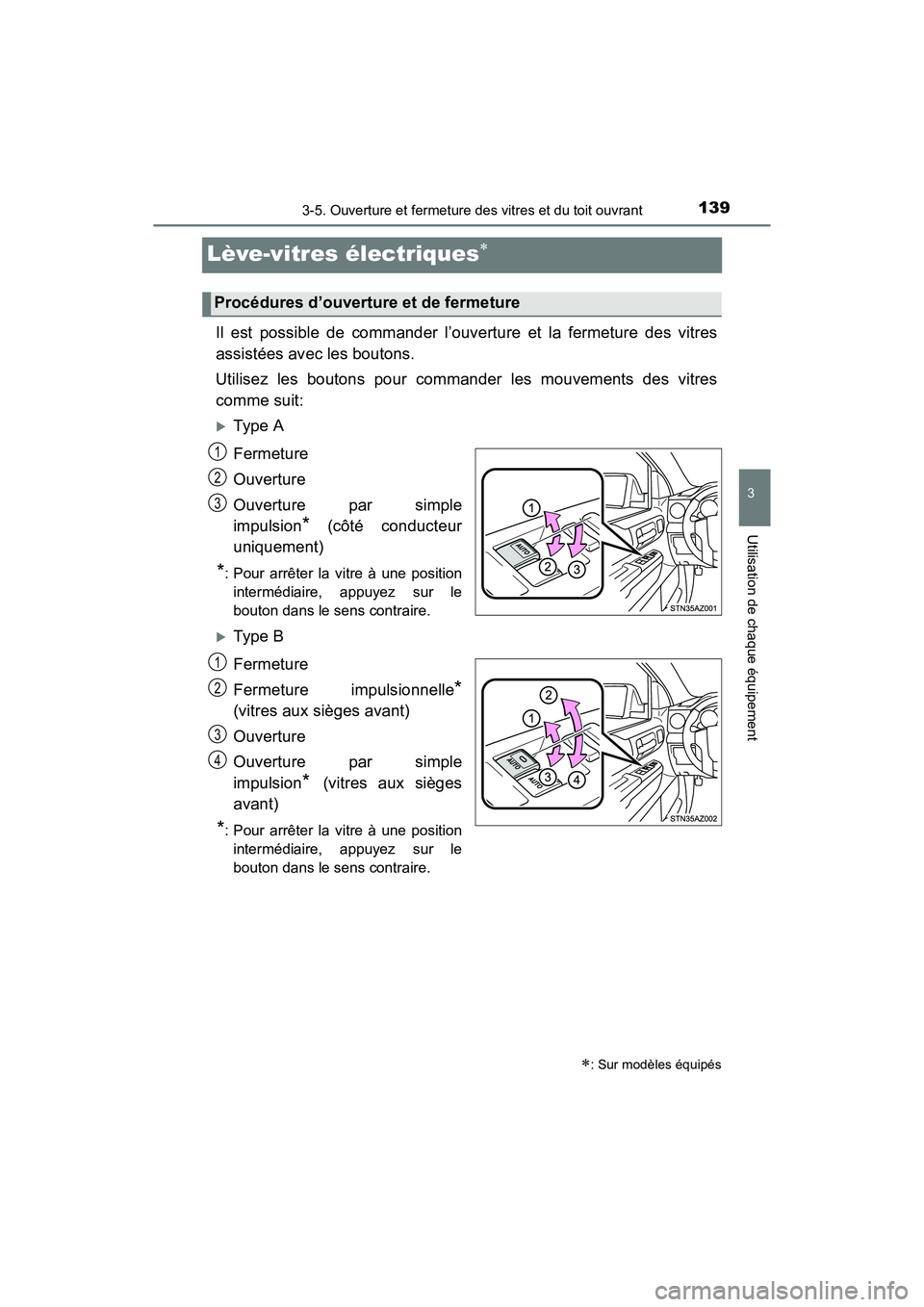

1393-5. Ouverture et fermeture des vitres et du toit ouvrant
3
Utilisation de chaque équipement
TUNDRA_OM_USA_OM34594D_17MY
Lève-vitres électriques
Il est possible de commander l’ouverture et la fermeture des vitres
assistées avec les boutons.
Utilisez les boutons pour commander les mouvements des vitres
comme suit:
Type A
Fermeture
Ouverture
Ouverture par simple
impulsion
* (côté conducteur
uniquement)
*: Pour arrêter la vitre à une position intermédiaire, appuyez sur le
bouton dans le sens contraire.
Type B
Fermeture
Fermeture impulsionnelle
*
(vitres aux sièges avant)
Ouverture
Ouverture par simple
impulsion
* (vitres aux sièges
avant)
*: Pour arrêter la vitre à une position intermédiaire, appuyez sur le
bouton dans le sens contraire.
: Sur modèles équipés
Procédures d’ouverture et de fermeture
1
2
3
1
2
3
4
TUNDRA_OM_USA_OM34594D.book 139 ページ ２０１６年５月１１日　水曜日　午後９時３７分

1403-5. Ouverture et fermeture des vitres et du toit ouvrant
TUNDRA_OM_USA_OM34594D_17MY

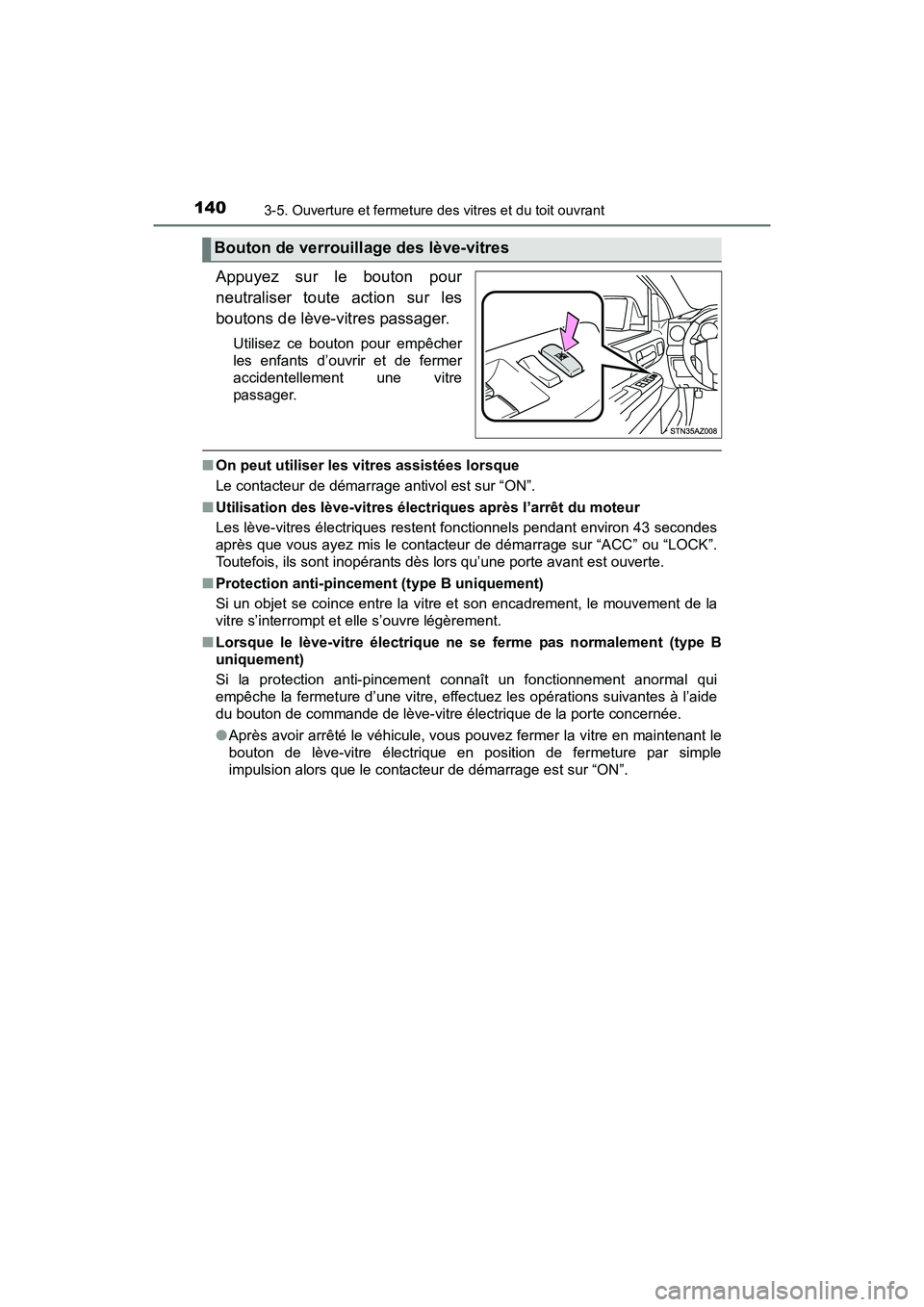

Appuyez sur le bouton pour
neutraliser toute action sur les
boutons de lève-vitres passager.
Utilisez ce bouton pour empêcher
les enfants d’ouvrir et de fermer
accidentellement une vitre
passager.
■On peut utiliser les vitres assistées lorsque
Le contacteur de démarrage antivol est sur “ON”.
■ Utilisation des lève-vitres électriques après l’arrêt du moteur
Les lève-vitres électriques restent fonctionnels pendant environ 43 secondes
après que vous ayez mis le contacteur de démarrage sur “ACC” ou “LOCK”.
Toutefois, ils sont inopérants dès lors qu’une porte avant est ouverte.
■ Protection anti-pincement (type B uniquement)
Si un objet se coince entre la vitre et son encadrement, le mouvement de la
vitre s’interrompt et elle s’ouvre légèrement.
■ Lorsque le lève-vitre électrique ne se ferme pas normalement (type B
uniquement)
Si la protection anti-pincement connaît un fonctionnement anormal qui
empêche la fermeture d’une vitre, effectuez les opérations suivantes à l’aide
du bouton de commande de lève-vitre électrique de la porte concernée.
●Après avoir arrêté le véhicule, vous pouvez fermer la vitre en maintenant le
bouton de lève-vitre électrique en position de fermeture par simple
impulsion alors que le contacteur de démarrage est sur “ON”.
Bouton de verrouillage des lève-vitres
TUNDRA_OM_USA_OM34594D.book 140 ページ ２０１６年５月１１日　水曜日　午後９時３７分

1413-5. Ouverture et fermeture des vitres et du toit ouvrant
3
Utilisation de chaque équipement
TUNDRA_OM_USA_OM34594D_17MY●

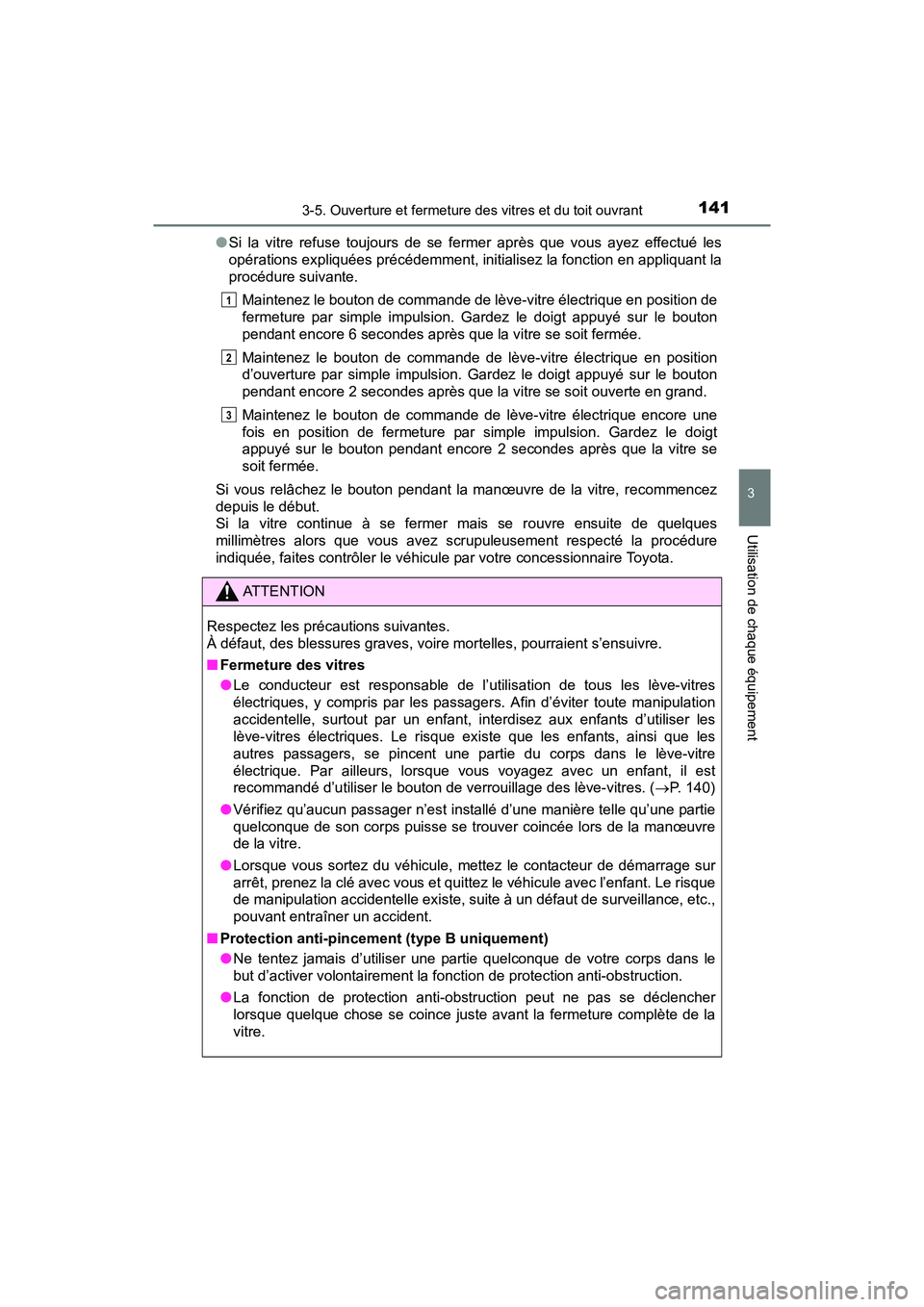

Si la vitre refuse toujours de se fermer après que vous ayez effectué les
opérations expliquées précédemment, initialisez la fonction en appliquant la
procédure suivante.
Maintenez le bouton de commande de lève-vitre électrique en position de
fermeture par simple impulsion. Gardez le doigt appuyé sur le bouton
pendant encore 6 secondes après que la vitre se soit fermée.
Maintenez le bouton de commande de lève-vitre électrique en position
d’ouverture par simple impulsion. Gardez le doigt appuyé sur le bouton
pendant encore 2 secondes après que la vitre se soit ouverte en grand.
Maintenez le bouton de commande de lève-vitre électrique encore une
fois en position de fermeture par simple impulsion. Gardez le doigt
appuyé sur le bouton pendant encore 2 secondes après que la vitre se
soit fermée.
Si vous relâchez le bouton pendant la manœuvre de la vitre, recommencez
depuis le début.
Si la vitre continue à se fermer mais se rouvre ensuite de quelques
millimètres alors que vous avez scrupuleusement respecté la procédure
indiquée, faites contrôler le véhicule par votre concessionnaire Toyota.
ATTENTION
Respectez les précautions suivantes.
À défaut, des blessures graves, voire mortelles, pourraient s’ensuivre.
■ Fermeture des vitres
●Le conducteur est responsable de l’utilisation de tous les lève-vitres
électriques, y compris par les passagers. Afin d’éviter toute manipulation
accidentelle, surtout par un enfant, interdisez aux enfants d’utiliser les
lève-vitres électriques. Le risque existe que les enfants, ainsi que les
autres passagers, se pincent une partie du corps dans le lève-vitre
électrique. Par ailleurs, lorsque vous voyagez avec un enfant, il est
recommandé d’utiliser le bouton de verrouillage des lève-vitres. ( P. 140)
● Vérifiez qu’aucun passager n’est installé d’une manière telle qu’une partie
quelconque de son corps puisse se trouver coincée lors de la manœuvre
de la vitre.
● Lorsque vous sortez du véhicule, mettez le contacteur de démarrage sur
arrêt, prenez la clé avec vous et quittez le véhicule avec l’enfant. Le risque
de manipulation accidentelle existe, suite à un défaut de surveillance, etc.,
pouvant entraîner un accident.
■ Protection anti-pincement (type B uniquement)
●Ne tentez jamais d’utiliser une partie quelconque de votre corps dans le
but d’activer volontairement la fonction de protection anti-obstruction.
● La fonction de protection anti-obstruction peut ne pas se déclencher
lorsque quelque chose se coince juste avant la fermeture complète de la
vitre.
1
2
3
TUNDRA_OM_USA_OM34594D.book 141 ページ ２０１６年５月１１日　水曜日　午後９時３７分

1423-5. Ouverture et fermeture des vitres et du toit ouvrant
TUNDRA_OM_USA_OM34594D_17MY

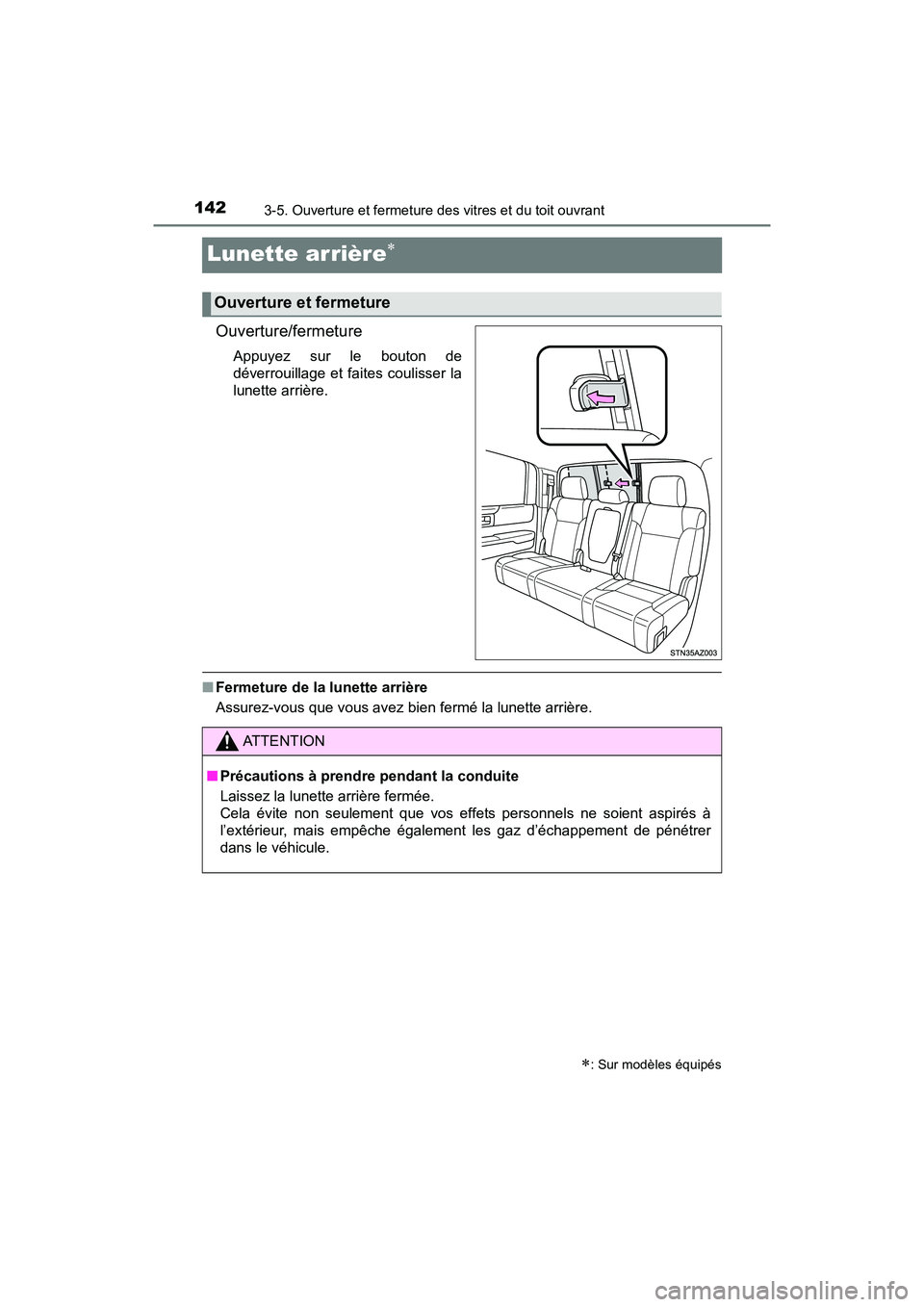

Lunette arrière
Ouverture/fermeture
Appuyez sur le bouton de
déverrouillage et faites coulisser la
lunette arrière.
■Fermeture de la lunette arrière
Assurez-vous que vous avez bien fermé la lunette arrière.
: Sur modèles équipés
Ouverture et fermeture
ATTENTION
■Précautions à prendre pendant la conduite
Laissez la lunette arrière fermée.
Cela évite non seulement que vos effets personnels ne soient aspirés à
l’extérieur, mais empêche également les gaz d’échappement de pénétrer
dans le véhicule.
TUNDRA_OM_USA_OM34594D.book 142 ページ ２０１６年５月１１日　水曜日　午後９時３７分

1433-5. Ouverture et fermeture des vitres et du toit ouvrant
3
Utilisation de chaque équipement
TUNDRA_OM_USA_OM34594D_17MY

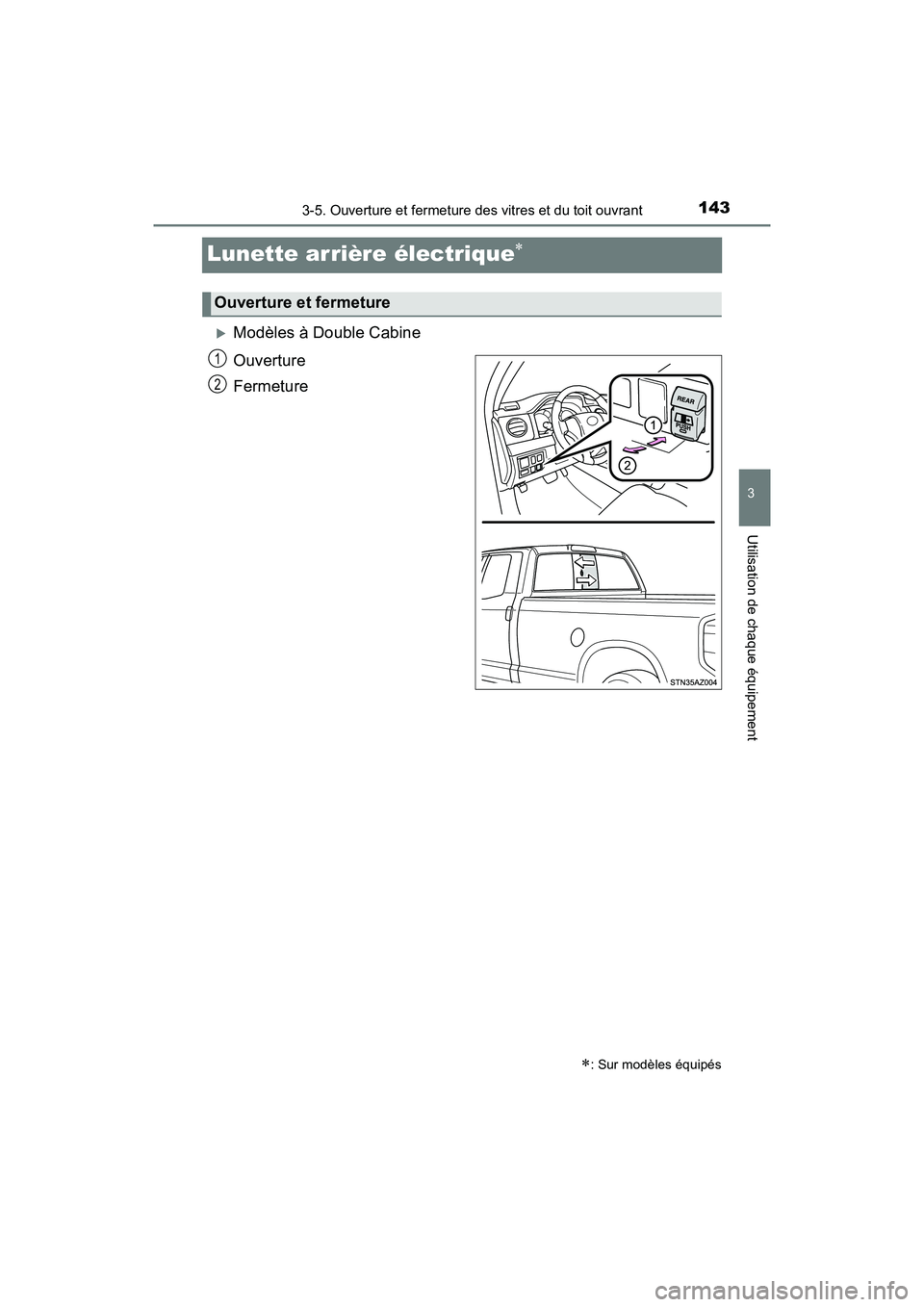

Lunette arrière électrique
Modèles à Double Cabine
Ouverture
Fermeture
: Sur modèles équipés
Ouverture et fermeture
1
2
TUNDRA_OM_USA_OM34594D.book 143 ページ ２０１６年５月１１日　水曜日　午後９時３７分

1443-5. Ouverture et fermeture des vitres et du toit ouvrant
TUNDRA_OM_USA_OM34594D_17MY

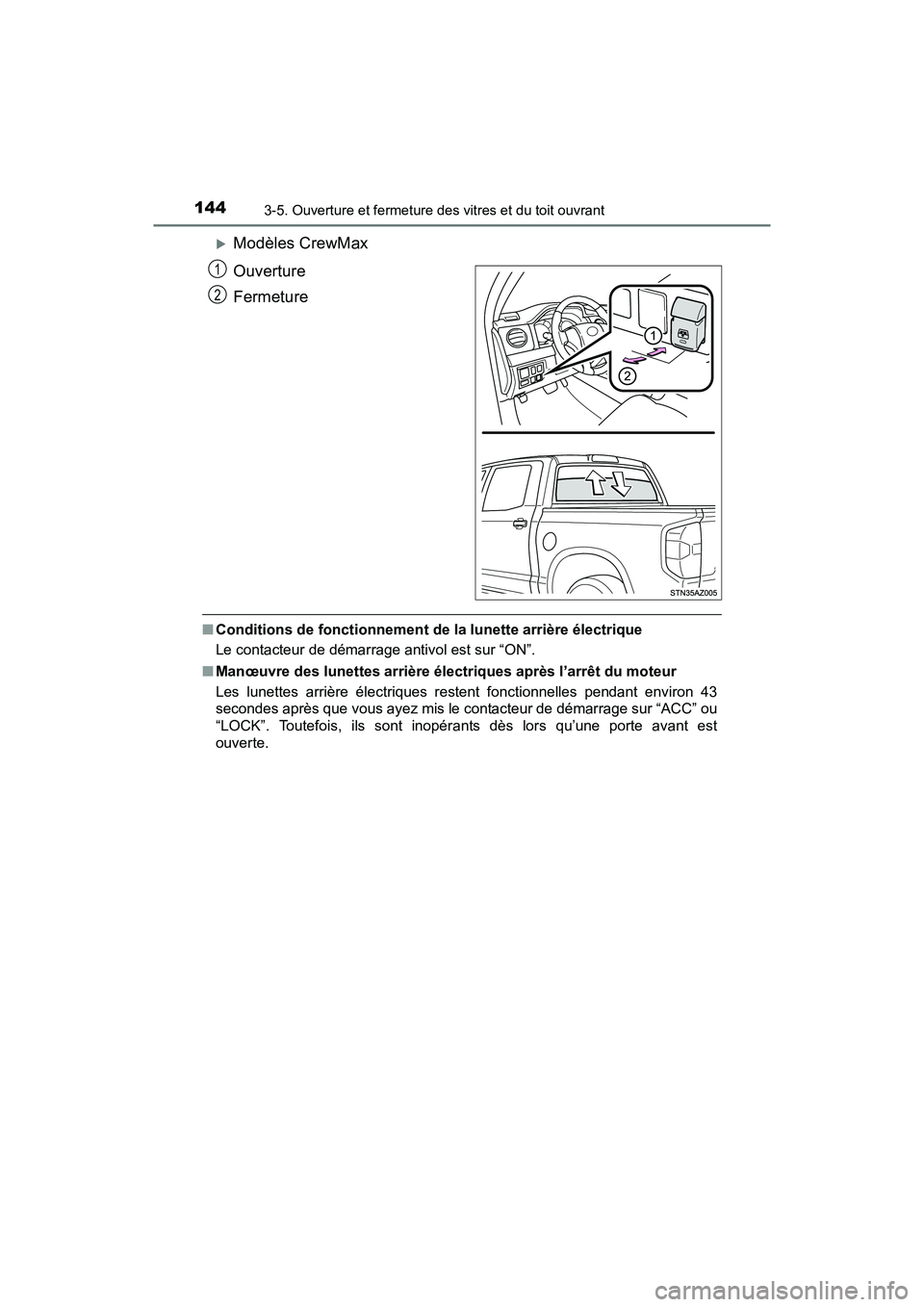

Modèles CrewMax
Ouverture
Fermeture
■Conditions de fonctionnement de la lunette arrière électrique
Le contacteur de démarrage antivol est sur “ON”.
■ Manœuvre des lunettes arrière électriques après l’arrêt du moteur
Les lunettes arrière électriques restent fonctionnelles pendant environ 43
secondes après que vous ayez mis le contacteur de démarrage sur “ACC” ou
“LOCK”. Toutefois, ils sont inopérants dès lors qu’une porte avant est
ouverte.
1
2
TUNDRA_OM_USA_OM34594D.book 144 ページ ２０１６年５月１１日　水曜日　午後９時３７分

1453-5. Ouverture et fermeture des vitres et du toit ouvrant
3
Utilisation de chaque équipement
TUNDRA_OM_USA_OM34594D_17MY

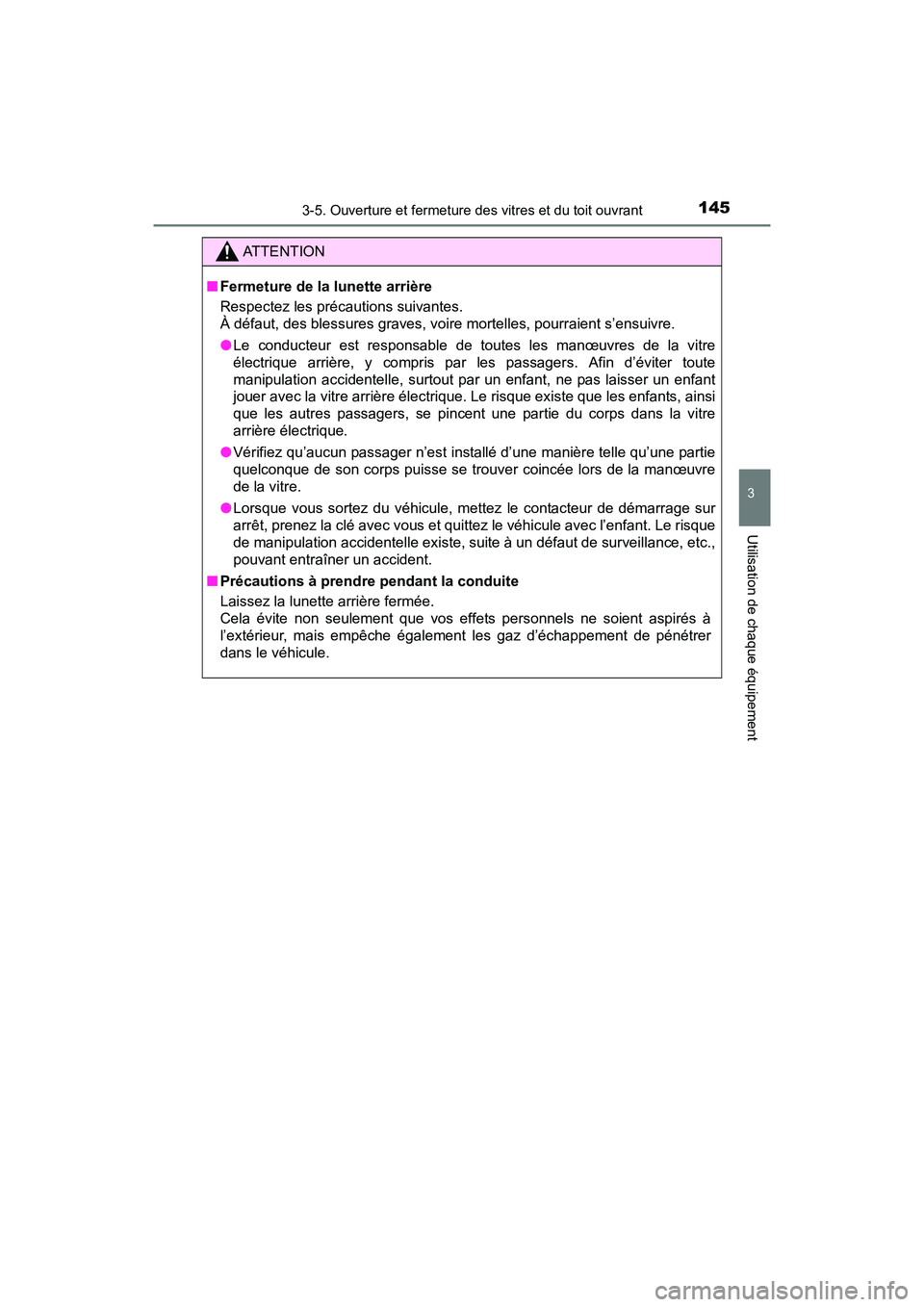

ATTENTION
■Fermeture de la lunette arrière
Respectez les précautions suivantes.
À défaut, des blessures graves, voire mortelles, pourraient s’ensuivre.
●Le conducteur est responsable de toutes les manœuvres de la vitre
électrique arrière, y co mpris par les passagers. Afin d’éviter toute
manipulation accidentelle, surtout par un enfant, ne pas laisser un enfant
jouer avec la vitre arrière électrique. Le risque existe que les enfants, ainsi
que les autres passagers, se pincent une partie du corps dans la vitre
arrière électrique.
● Vérifiez qu’aucun passager n’est installé d’une manière telle qu’une partie
quelconque de son corps puisse se trouver coincée lors de la manœuvre
de la vitre.
● Lorsque vous sortez du véhicule, mettez le contacteur de démarrage sur
arrêt, prenez la clé avec vous et quittez le véhicule avec l’enfant. Le risque
de manipulation accidentelle existe, suite à un défaut de surveillance, etc.,
pouvant entraîner un accident.
■ Précautions à prendre pendant la conduite
Laissez la lunette arrière fermée.
Cela évite non seulement que vos effets personnels ne soient aspirés à
l’extérieur, mais empêche également les gaz d’échappement de pénétrer
dans le véhicule.
TUNDRA_OM_USA_OM34594D.book 145 ページ ２０１６年５月１１日　水曜日　午後９時３７分

1463-5. Ouverture et fermeture des vitres et du toit ouvrant
TUNDRA_OM_USA_OM34594D_17MY

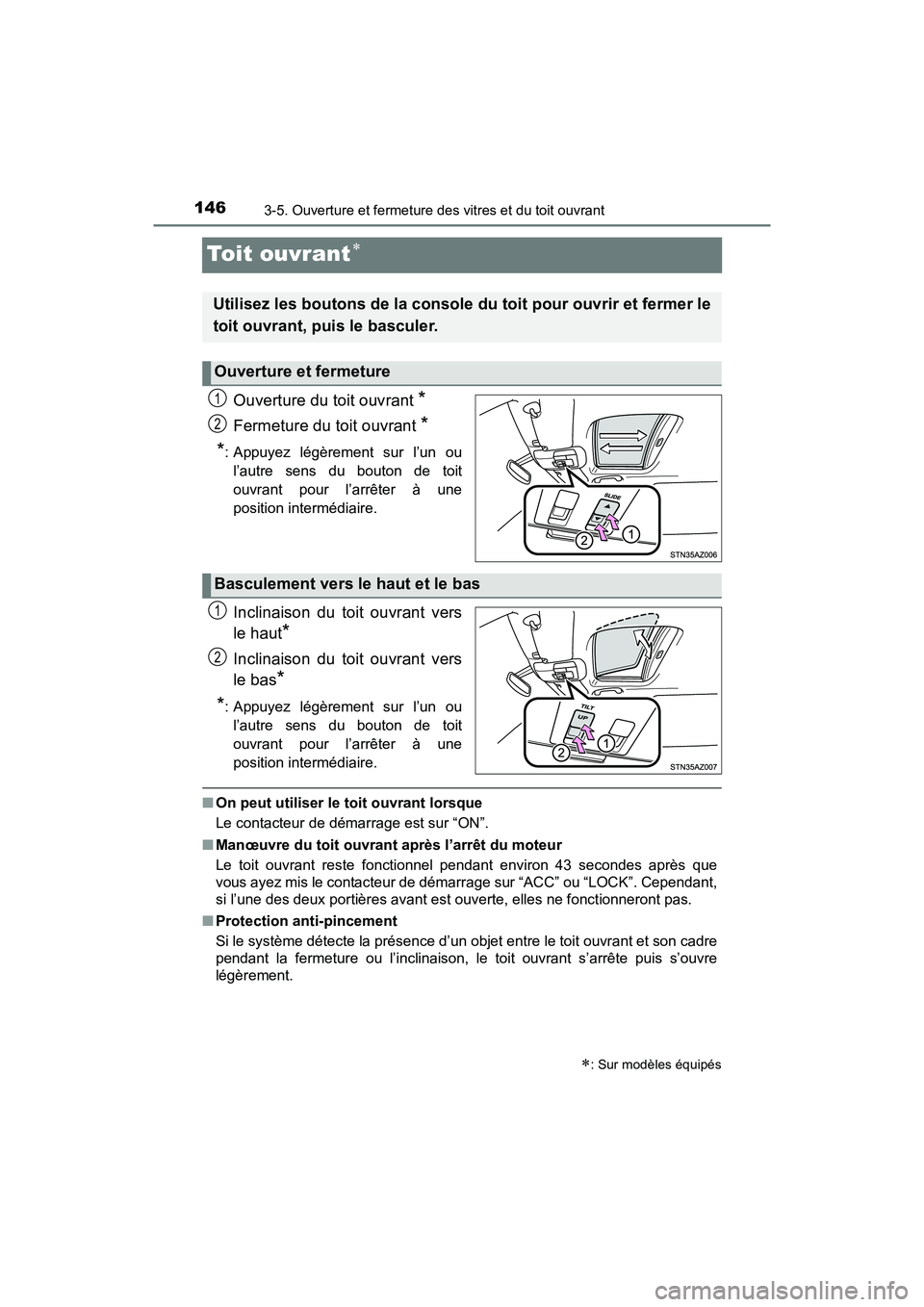

Toit ouvrant
Ouverture du toit ouvrant *
Fermeture du toit ouvrant *
*
: Appuyez légèrement sur l’un ou l’autre sens du bouton de toit
ouvrant pour l’arrêter à une
position intermédiaire.
Inclinaison du toit ouvrant vers
le haut
*
Inclinaison du toit ouvrant vers
le bas
*
*
: Appuyez légèrement sur l’un ou l’autre sens du bouton de toit
ouvrant pour l’arrêter à une
position intermédiaire.
■ On peut utiliser le toit ouvrant lorsque
Le contacteur de démarrage est sur “ON”.
■ Manœuvre du toit ouvrant après l’arrêt du moteur
Le toit ouvrant reste fonctionnel pendant environ 43 secondes après que
vous ayez mis le contacteur de démarrage sur “ACC” ou “LOCK”. Cependant,
si l’une des deux portières avant est ouverte, elles ne fonctionneront pas.
■ Protection anti-pincement
Si le système détecte la présence d’un objet entre le toit ouvrant et son cadre
pendant la fermeture ou l’inclinaison, le toit ouvrant s’arrête puis s’ouvre
légèrement.
: Sur modèles équipés
Utilisez les boutons de la console du toit pour ouvrir et fermer le
toit ouvrant, puis le basculer.
Ouverture et fermeture
1
2
Basculement vers le haut et le bas
1
2
TUNDRA_OM_USA_OM34594D.book 146 ページ ２０１６年５月１１日　水曜日　午後９時３７分

1473-5. Ouverture et fermeture des vitres et du toit ouvrant
3
Utilisation de chaque équipement
TUNDRA_OM_USA_OM34594D_17MY■

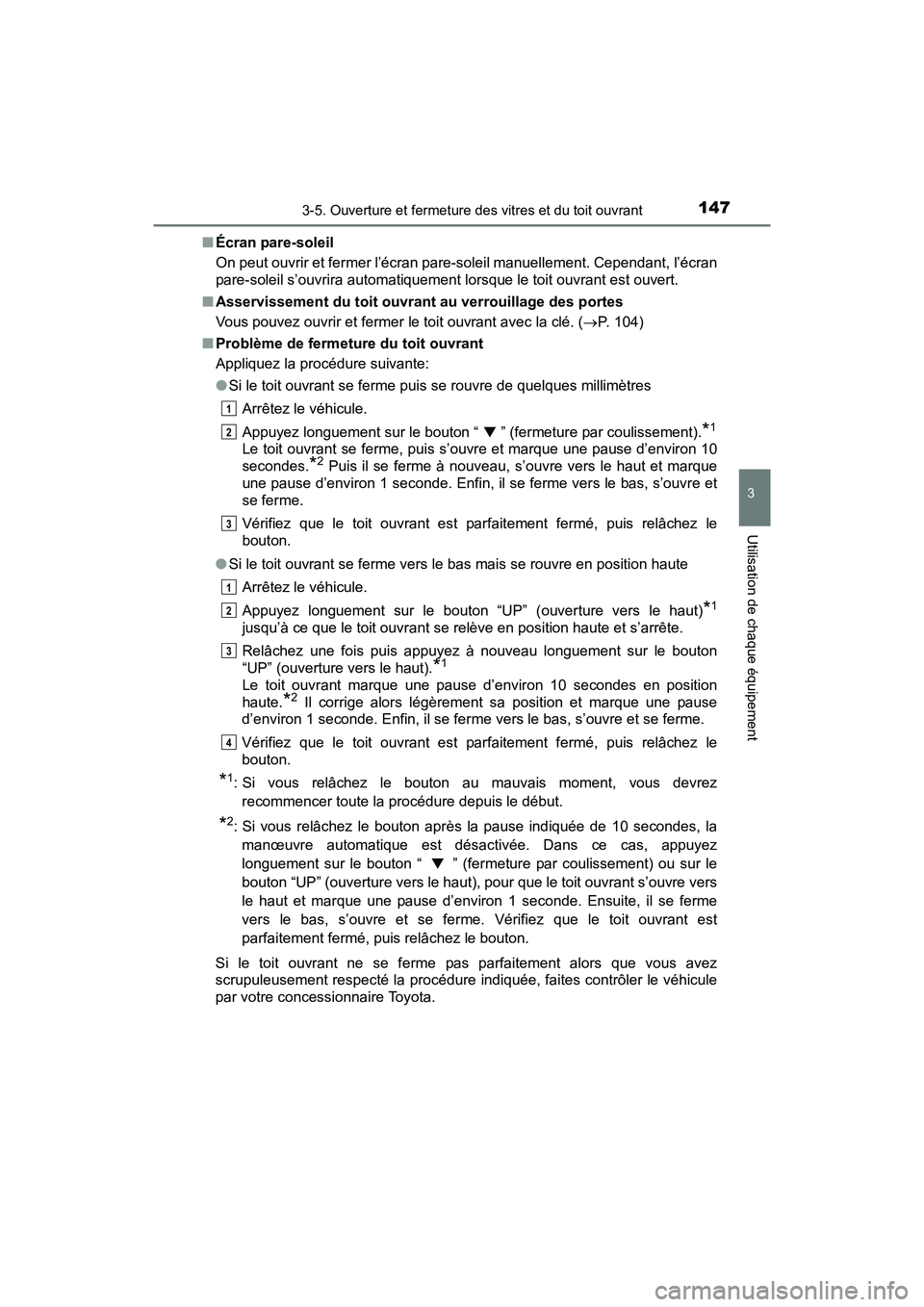

Écran pare-soleil
On peut ouvrir et fermer l’écran pare-soleil manuellement. Cependant, l’écran
pare-soleil s’ouvrira automatiquement lorsque le toit ouvrant est ouvert.
■ Asservissement du toit ouvrant au verrouillage des portes
Vous pouvez ouvrir et fermer le toit ouvrant avec la clé. ( P. 104)
■ Problème de fermeture du toit ouvrant
Appliquez la procédure suivante:
●Si le toit ouvrant se ferme puis se rouvre de quelques millimètres
Arrêtez le véhicule.
Appuyez longuement sur le bouton “ ▼” (fermeture par coulissement).
*1
Le toit ouvrant se ferme, puis s’ouvre et marque une pause d’environ 10
secondes.
*2 Puis il se ferme à nouveau, s’ouvre vers le haut et marque
une pause d’environ 1 seconde. Enfin, il se ferme vers le bas, s’ouvre et
se ferme.
Vérifiez que le toit ouvrant est parfaitement fermé, puis relâchez le
bouton.
● Si le toit ouvrant se ferme vers le bas mais se rouvre en position haute
Arrêtez le véhicule.
Appuyez longuement sur le bouton “UP” (ouverture vers le haut)
*1
jusqu’à ce que le toit ouvrant se relève en position haute et s’arrête.
Relâchez une fois puis appuyez à nouveau longuement sur le bouton
“UP” (ouverture vers le haut).
*1
Le toit ouvrant marque une pause d’environ 10 secondes en position
haute.
*2 Il corrige alors légèrement sa position et marque une pause
d’environ 1 seconde. Enfin, il se ferme vers le bas, s’ouvre et se ferme.
Vérifiez que le toit ouvrant est parfaitement fermé, puis relâchez le
bouton.
*1: Si vous relâchez le bouton au mauvais moment, vous devrez
recommencer toute la procédure depuis le début.
*2: Si vous relâchez le bouton après la pause indiquée de 10 secondes, lamanœuvre automatique est désactivée. Dans ce cas, appuyez
longuement sur le bouton “ ▼” (fermeture par coulissement) ou sur le
bouton “UP” (ouverture vers le haut), pour que le toit ouvrant s’ouvre vers
le haut et marque une pause d’environ 1 seconde. Ensuite, il se ferme
vers le bas, s’ouvre et se ferme. Vérifiez que le toit ouvrant est
parfaitement fermé, puis relâchez le bouton.
Si le toit ouvrant ne se ferme pas parfaitement alors que vous avez
scrupuleusement respecté la procédure indiquée, faites contrôler le véhicule
par votre concessionnaire Toyota.
1
2
3
1
2
3
4
TUNDRA_OM_USA_OM34594D.book 147 ページ ２０１６年５月１１日　水曜日　午後９時３７分

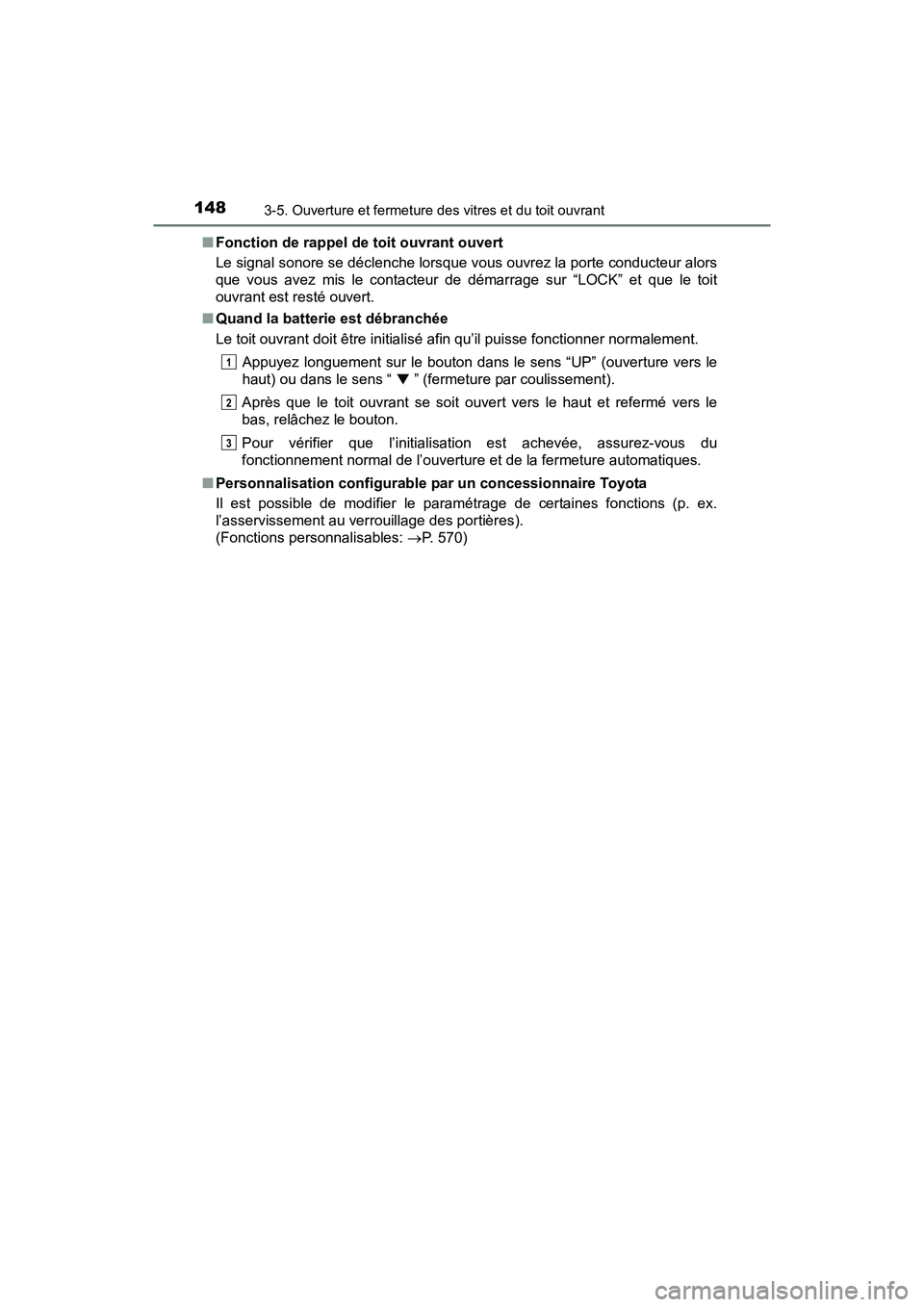

1483-5. Ouverture et fermeture des vitres et du toit ouvrant
TUNDRA_OM_USA_OM34594D_17MY■
Fonction de rappel de toit ouvrant ouvert
Le signal sonore se déclenche lorsque vous ouvrez la porte conducteur alors
que vous avez mis le contacteur de démarrage sur “LOCK” et que le toit
ouvrant est resté ouvert.
■ Quand la batterie est débranchée
Le toit ouvrant doit être initialisé afin qu’il puisse fonctionner normalement.
Appuyez longuement sur le bouton dans le sens “UP” (ouverture vers le
haut) ou dans le sens “ ▼” (fermeture par coulissement).
Après que le toit ouvrant se soit ouvert vers le haut et refermé vers le
bas, relâchez le bouton.
Pour vérifier que l’initialisation est achevée, assurez-vous du
fonctionnement normal de l’ouverture et de la fermeture automatiques.
■ Personnalisation configurable par un concessionnaire Toyota
Il est possible de modifier le para métrage de certaines fonctions (p. ex.
l’asservissement au verrouillage des portières).
(Fonctions personnalisables: P. 570)
1
2
3
TUNDRA_OM_USA_OM34594D.book 148 ページ ２０１６年５月１１日　水曜日　午後９時３７分
