TOYOTA VERSO 2017 Instructieboekje (in Dutch)

261
2
Tijdens het rijden
VERSO_EE_OM64517E
2-4. Toyota Safety Sense

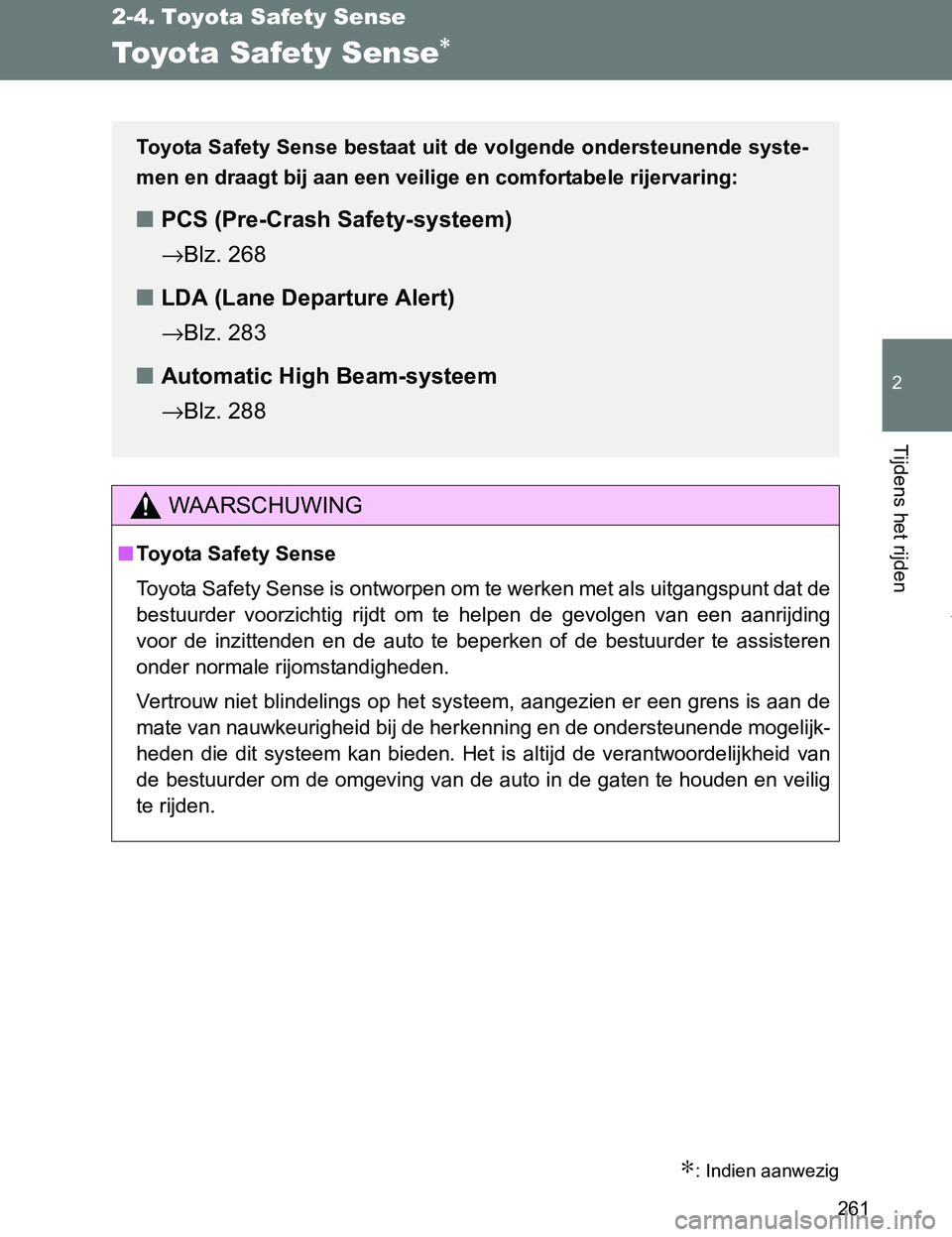

Toyota Safety Sense∗
∗: Indien aanwezig
WAARSCHUWING
■Toyota Safety Sense
Toyota Safety Sense is ontworpen om te werken met als uitgangspunt dat de
bestuurder voorzichtig rijdt om te helpen de gevolgen van een aanrijding
voor de inzittenden en de auto te beperken of de bestuurder te assisteren
onder normale rijomstandigheden.
Vertrouw niet blindelings op het systeem, aangezien er een grens is aan de
mate van nauwkeurigheid bij de herkenning en de ondersteunende mogelijk-
heden die dit systeem kan bieden. Het is altijd de verantwoordelijkheid van
de bestuurder om de omgeving van de auto in de gaten te houden en veilig
te rijden.
Toyota Safety Sense bestaat uit de volgende ondersteunende syste-
men en draagt bij aan een veilige en comfortabele rijervaring:
■PCS (Pre-Crash Safety-systeem)
→Blz. 268
■LDA (Lane Departure Alert)
→Blz. 283
■Automatic High Beam-systeem
→Blz. 288
VERSO_OM_Europe_OM64517E.book Page 261 Wednesday, December 14, 2016 3:33 PM

262 2-4. Toyota Safety Sense
VERSO_EE_OM64517E

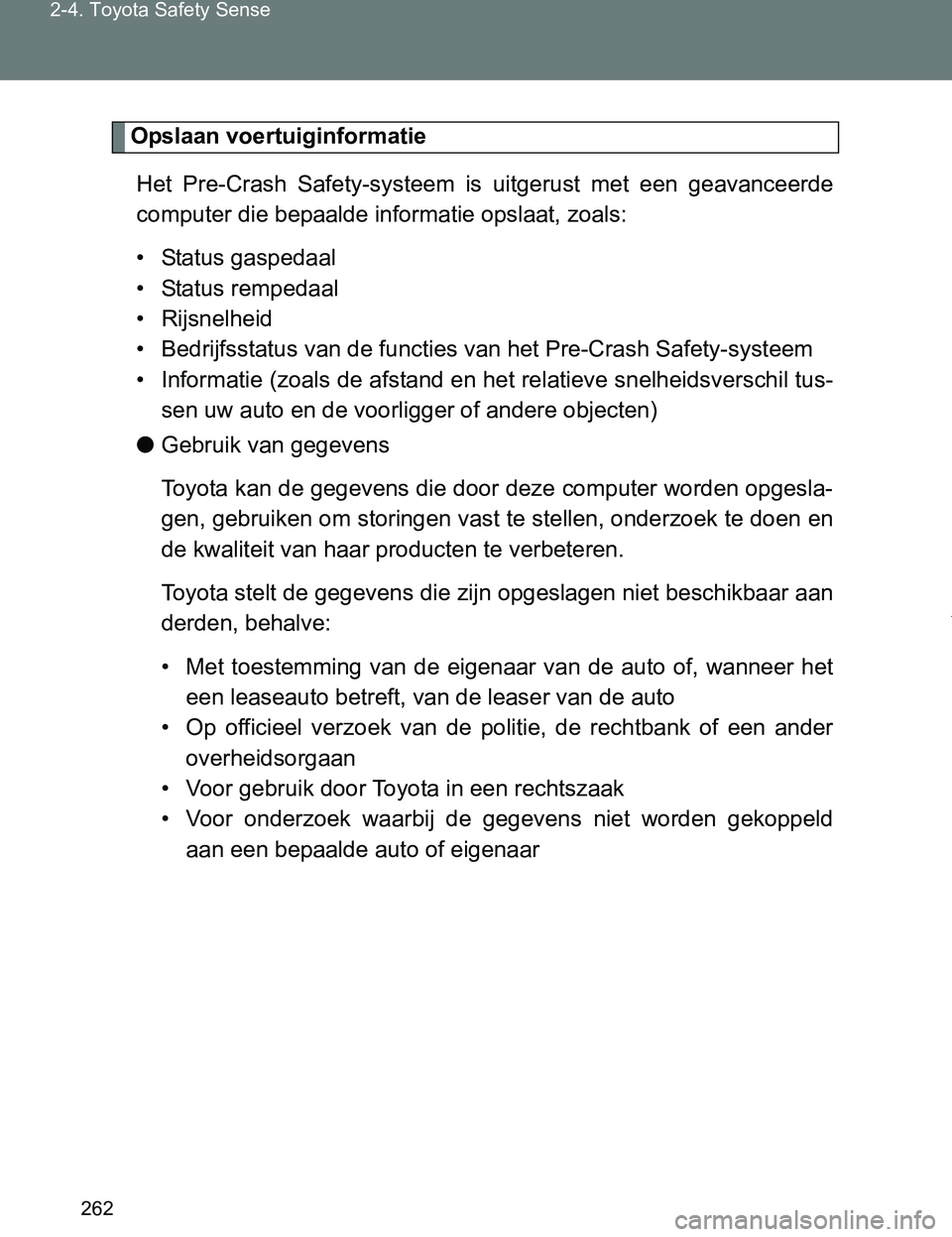

Opslaan voertuiginformatie
Het Pre-Crash Safety-systeem is uitgerust met een geavanceerde
computer die bepaalde informatie opslaat, zoals:
• Status gaspedaal
• Status rempedaal
• Rijsnelheid
• Bedrijfsstatus van de functies van het Pre-Crash Safety-systeem
• Informatie (zoals de afstand en het relatieve snelheidsverschil tus-
sen uw auto en de voorligger of andere objecten)
●Gebruik van gegevens
Toyota kan de gegevens die door deze computer worden opgesla-
gen, gebruiken om storingen vast te stellen, onderzoek te doen en
de kwaliteit van haar producten te verbeteren.
Toyota stelt de gegevens die zijn opgeslagen niet beschikbaar aan
derden, behalve:
• Met toestemming van de eigenaar van de auto of, wanneer het
een leaseauto betreft, van de leaser van de auto
• Op officieel verzoek van de politie, de rechtbank of een ander
overheidsorgaan
• Voor gebruik door Toyota in een rechtszaak
• Voor onderzoek waarbij de gegevens niet worden gekoppeld
aan een bepaalde auto of eigenaar
VERSO_OM_Europe_OM64517E.book Page 262 Wednesday, December 14, 2016 3:33 PM

263 2-4. Toyota Safety Sense
2
Tijdens het rijden
VERSO_EE_OM64517E

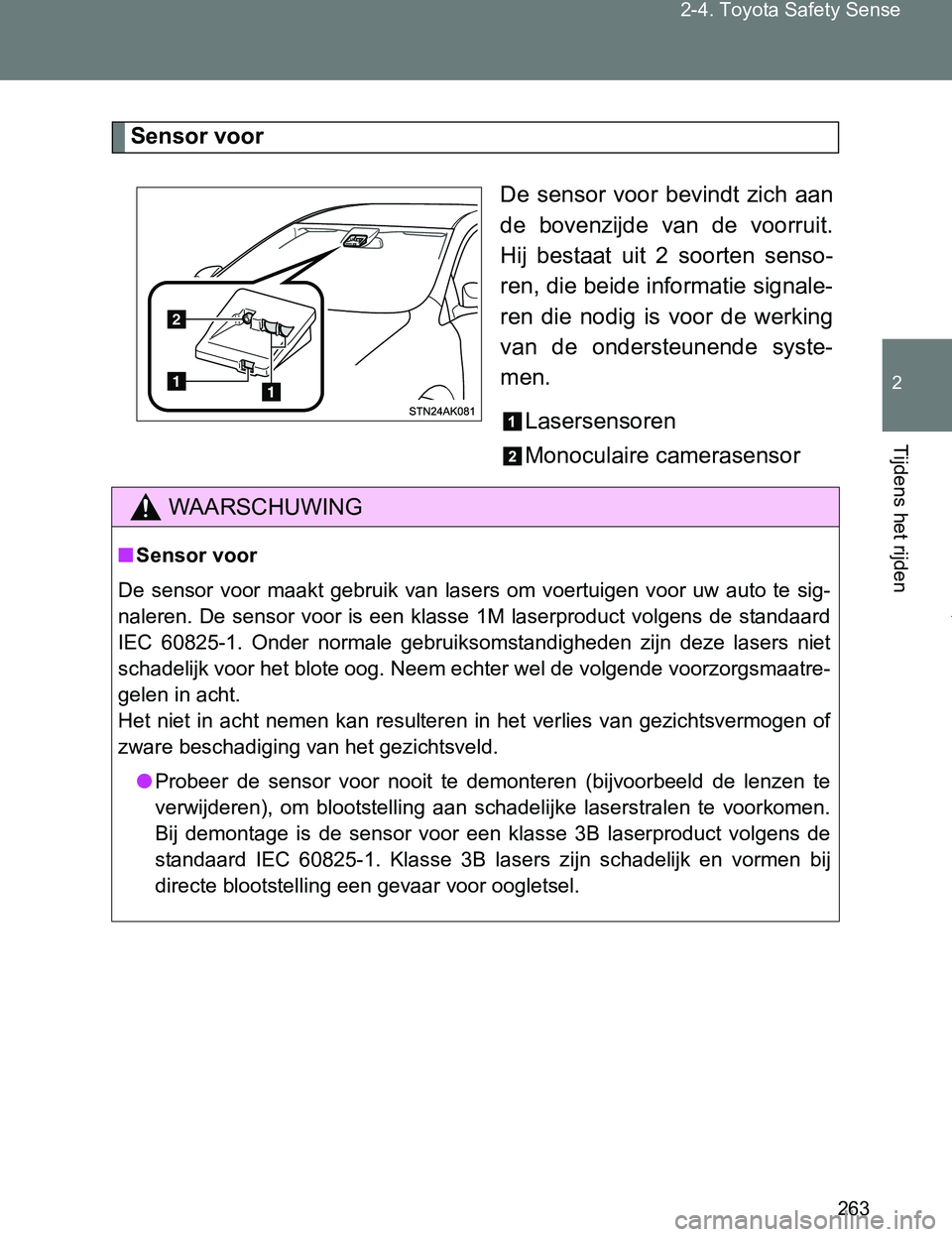

Sensor voor
De sensor voor bevindt zich aan
de bovenzijde van de voorruit.
Hij bestaat uit 2 soorten senso-
ren, die beide informatie signale-
ren die nodig is voor de werking
van de ondersteunende syste-
men.
Lasersensoren
Monoculaire camerasensor
2
WAARSCHUWING
■Sensor voor
De sensor voor maakt gebruik van lasers om voertuigen voor uw auto te sig-
naleren. De sensor voor is een klasse 1M laserproduct volgens de standaard
IEC 60825-1. Onder normale gebruiksomstandigheden zijn deze lasers niet
schadelijk voor het blote oog. Neem echter wel de volgende voorzorgsmaatre-
gelen in acht.
Het niet in acht nemen kan resulteren in het verlies van gezichtsvermogen of
zware beschadiging van het gezichtsveld.
●Probeer de sensor voor nooit te demonteren (bijvoorbeeld de lenzen te
verwijderen), om blootstelling aan schadelijke laserstralen te voorkomen.
Bij demontage is de sensor voor een klasse 3B laserproduct volgens de
standaard IEC 60825-1. Klasse 3B lasers zijn schadelijk en vormen bij
directe blootstelling een gevaar voor oogletsel.
VERSO_OM_Europe_OM64517E.book Page 263 Wednesday, December 14, 2016 3:33 PM

264 2-4. Toyota Safety Sense
VERSO_EE_OM64517E
WAARSCHUWING

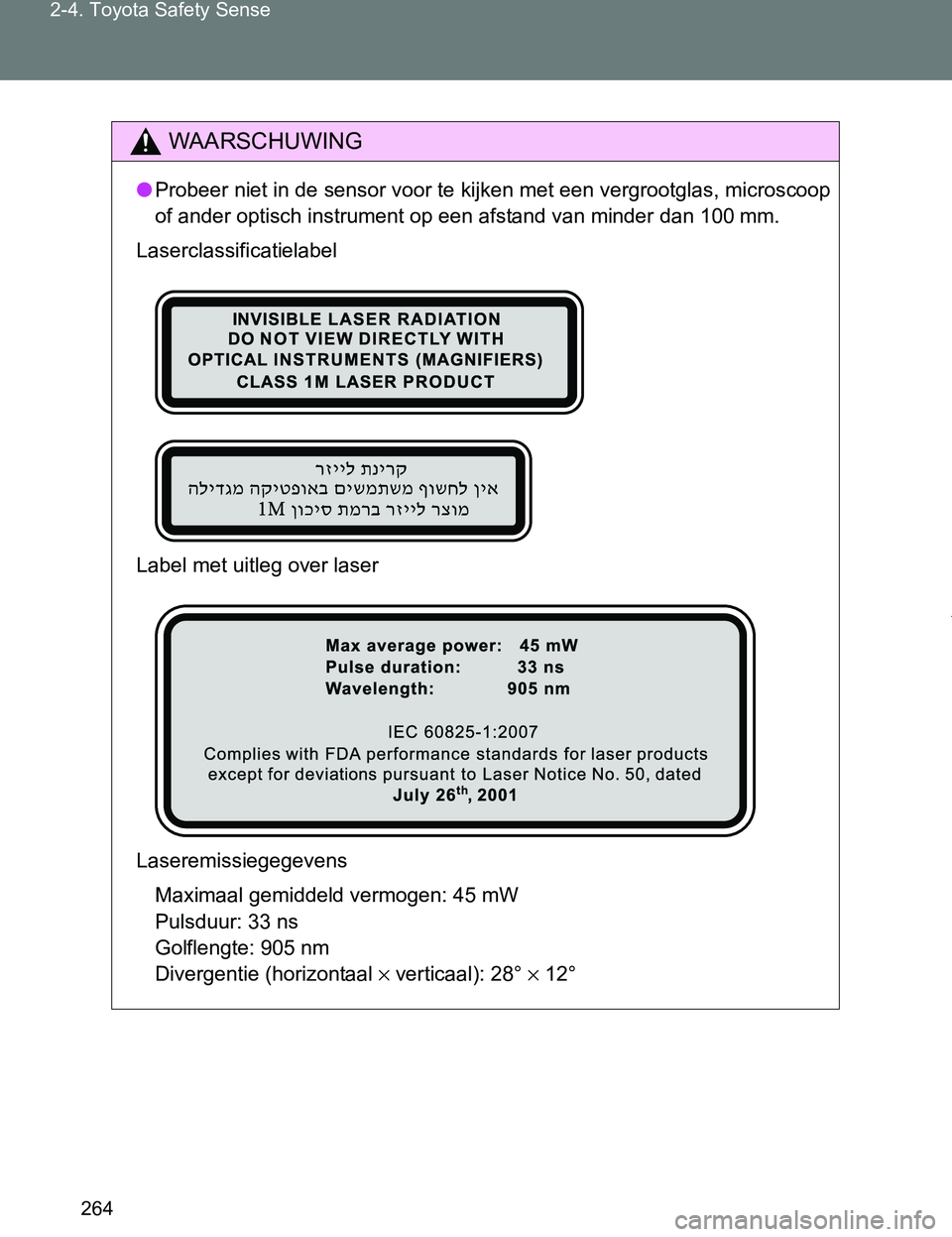

●Probeer niet in de sensor voor te kijken met een vergrootglas, microscoop
of ander optisch instrument op een afstand van minder dan 100 mm.
Laserclassificatielabel
Label met uitleg over laser
Laseremissiegegevens
Maximaal gemiddeld vermogen: 45 mW
Pulsduur: 33 ns
Golflengte: 905 nm
Divergentie (horizontaal × verticaal): 28° × 12°
VERSO_OM_Europe_OM64517E.book Page 264 Wednesday, December 14, 2016 3:33 PM

265 2-4. Toyota Safety Sense
2
Tijdens het rijden
VERSO_EE_OM64517E
WAARSCHUWING
■Storingen in de sensor voor voorkomen
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, werkt de sensor voor mogelijk niet goed, hetgeen kan lei-
den tot een ongeval waarbij ernstig letsel kan ontstaan.
●Houd de voorruit te allen tijde schoon. Reinig de voorruit als deze vuil is of
als er een dun olielaagje, waterdruppels, sneeuw, enz. op zit(ten). Neem
contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als de bin-
nenzijde van de voorruit vóór de sensor voor vuil is.
●Bevestig geen voorwerpen, zoals
(doorzichtige) stickers e.d. op de bui-
tenzijde van de voorruit vóór de sensor
voor (het grijze gebied in de afbeel-
ding).
A: Vanaf de bovenzijde van de voorruit
tot ongeveer 10 cm onder de onder-
zijde van de sensor voor
B: Ongeveer 20 cm (ongeveer 10 cm
naar links en rechts vanuit het mid-
den van de sensor voor)
●Plaats of bevestig niets op de binnen-
zijde van de voorruit onder de sensor
voor (het grijze gebied in de afbeel-
ding).
A: Ongeveer 10 cm (vanaf de onder-
zijde van de sensor voor)
B: Ongeveer 20 cm (ongeveer 10 cm
naar links en rechts vanuit het mid-
den van de sensor voor)
VERSO_OM_Europe_OM64517E.book Page 265 Wednesday, December 14, 2016 3:33 PM

266 2-4. Toyota Safety Sense
VERSO_EE_OM64517E
WAARSCHUWING

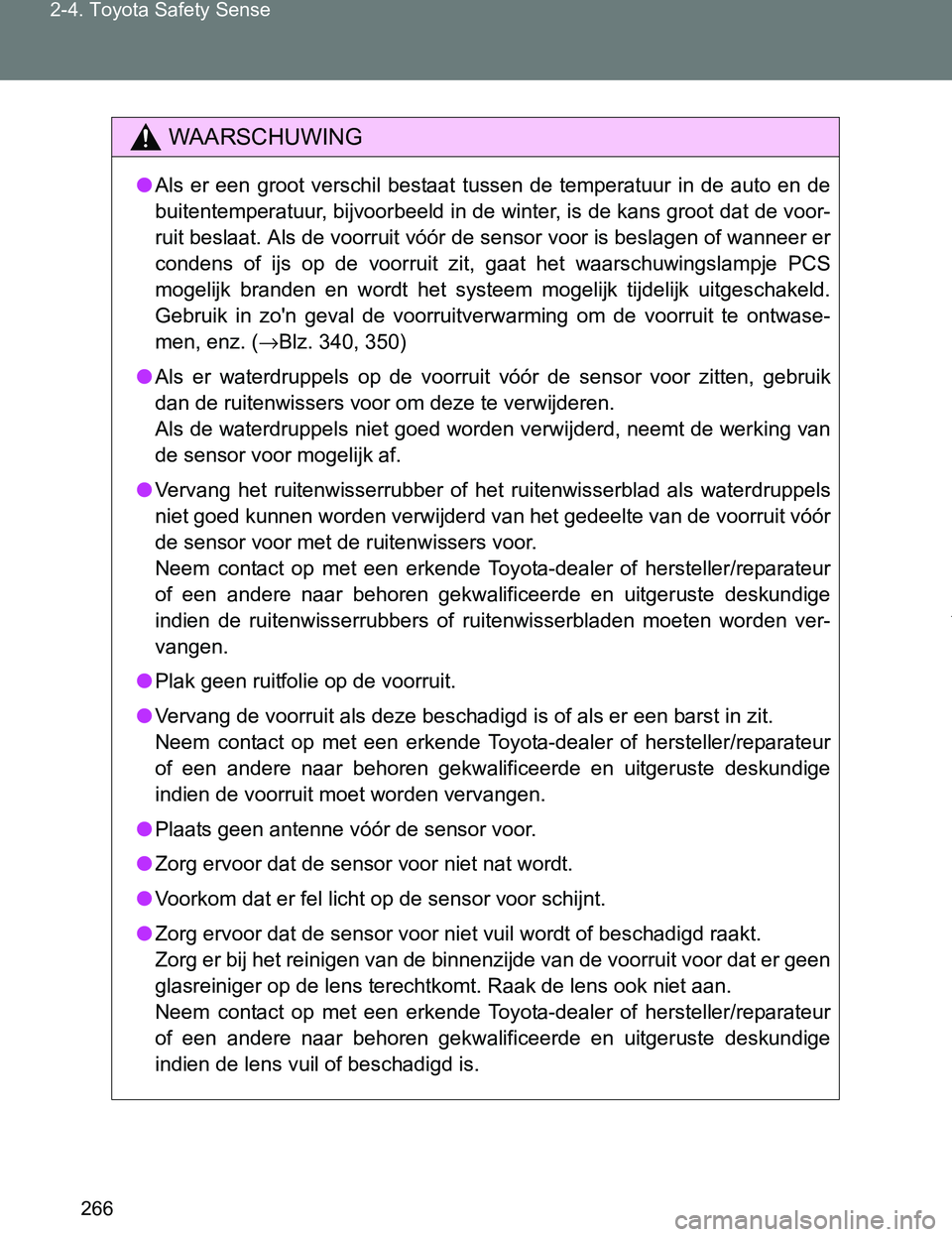

●Als er een groot verschil bestaat tussen de temperatuur in de auto en de
buitentemperatuur, bijvoorbeeld in de winter, is de kans groot dat de voor-
ruit beslaat. Als de voorruit vóór de sensor voor is beslagen of wanneer er
condens of ijs op de voorruit zit, gaat het waarschuwingslampje PCS
mogelijk branden en wordt het systeem mogelijk tijdelijk uitgeschakeld.
Gebruik in zo'n geval de voorruitverwarming om de voorruit te ontwase-
men, enz. (→Blz. 340, 350)
●Als er waterdruppels op de voorruit vóór de sensor voor zitten, gebruik
dan de ruitenwissers voor om deze te verwijderen.
Als de waterdruppels niet goed worden verwijderd, neemt de werking van
de sensor voor mogelijk af.
●Vervang het ruitenwisserrubber of het ruitenwisserblad als waterdruppels
niet goed kunnen worden verwijderd van het gedeelte van de voorruit vóór
de sensor voor met de ruitenwissers voor.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige
indien de ruitenwisserrubbers of ruitenwisserbladen moeten worden ver-
vangen.
●Plak geen ruitfolie op de voorruit.
●Vervang de voorruit als deze beschadigd is of als er een barst in zit.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige
indien de voorruit moet worden vervangen.
●Plaats geen antenne vóór de sensor voor.
●Zorg ervoor dat de sensor voor niet nat wordt.
●Voorkom dat er fel licht op de sensor voor schijnt.
●Zorg ervoor dat de sensor voor niet vuil wordt of beschadigd raakt.
Zorg er bij het reinigen van de binnenzijde van de voorruit voor dat er geen
glasreiniger op de lens terechtkomt. Raak de lens ook niet aan.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige
indien de lens vuil of beschadigd is.
VERSO_OM_Europe_OM64517E.book Page 266 Wednesday, December 14, 2016 3:33 PM

267 2-4. Toyota Safety Sense
2
Tijdens het rijden
VERSO_EE_OM64517E
WAARSCHUWING

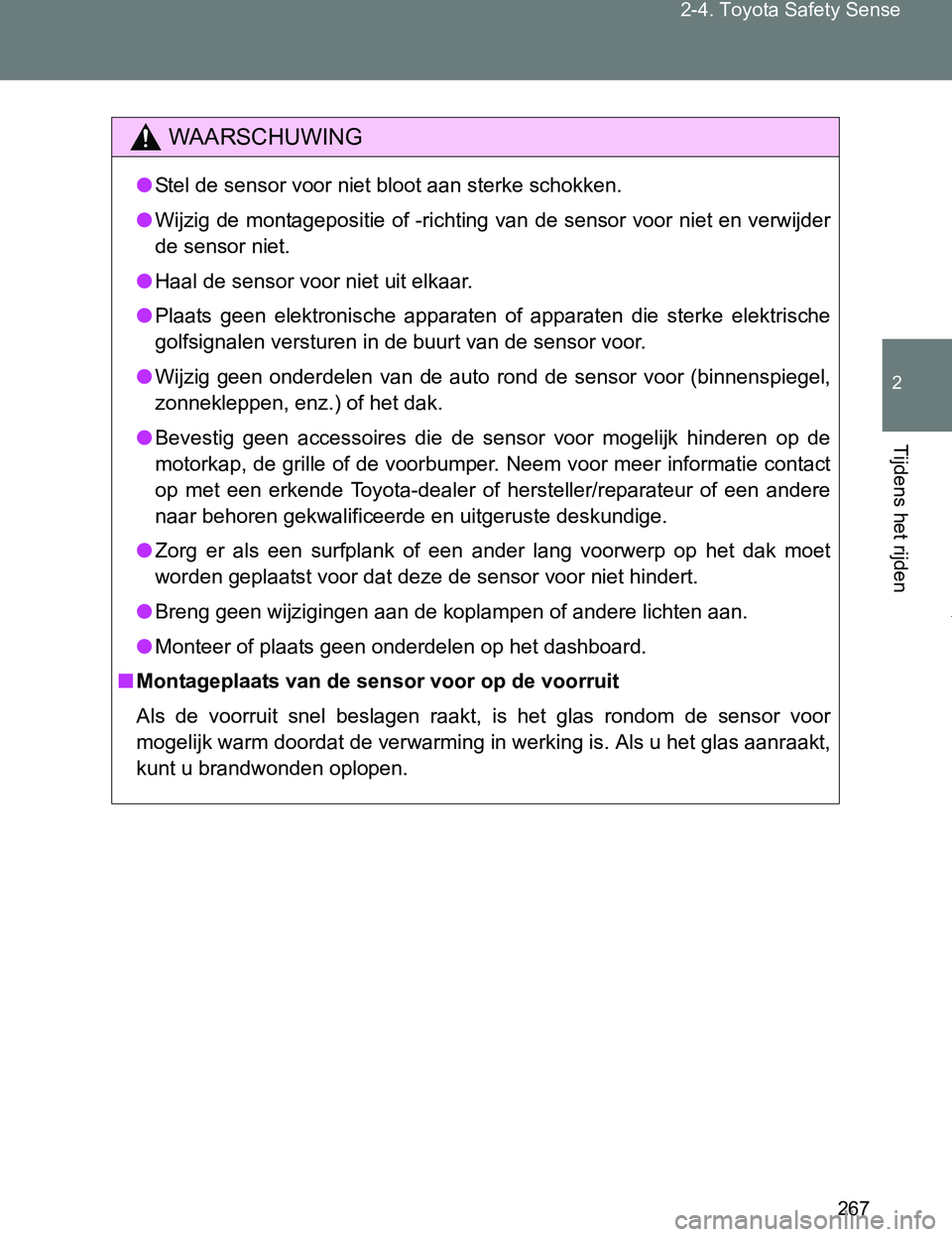

●Stel de sensor voor niet bloot aan sterke schokken.
●Wijzig de montagepositie of -richting van de sensor voor niet en verwijder
de sensor niet.
●Haal de sensor voor niet uit elkaar.
●Plaats geen elektronische apparaten of apparaten die sterke elektrische
golfsignalen versturen in de buurt van de sensor voor.
●Wijzig geen onderdelen van de auto rond de sensor voor (binnenspiegel,
zonnekleppen, enz.) of het dak.
●Bevestig geen accessoires die de sensor voor mogelijk hinderen op de
motorkap, de grille of de voorbumper. Neem voor meer informatie contact
op met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
●Zorg er als een surfplank of een ander lang voorwerp op het dak moet
worden geplaatst voor dat deze de sensor voor niet hindert.
●Breng geen wijzigingen aan de koplampen of andere lichten aan.
●Monteer of plaats geen onderdelen op het dashboard.
■Montageplaats van de sensor voor op de voorruit
Als de voorruit snel beslagen raakt, is het glas rondom de sensor voor
mogelijk warm doordat de verwarming in werking is. Als u het glas aanraakt,
kunt u brandwonden oplopen.
VERSO_OM_Europe_OM64517E.book Page 267 Wednesday, December 14, 2016 3:33 PM

268
2-4. Toyota Safety Sense
VERSO_EE_OM64517E

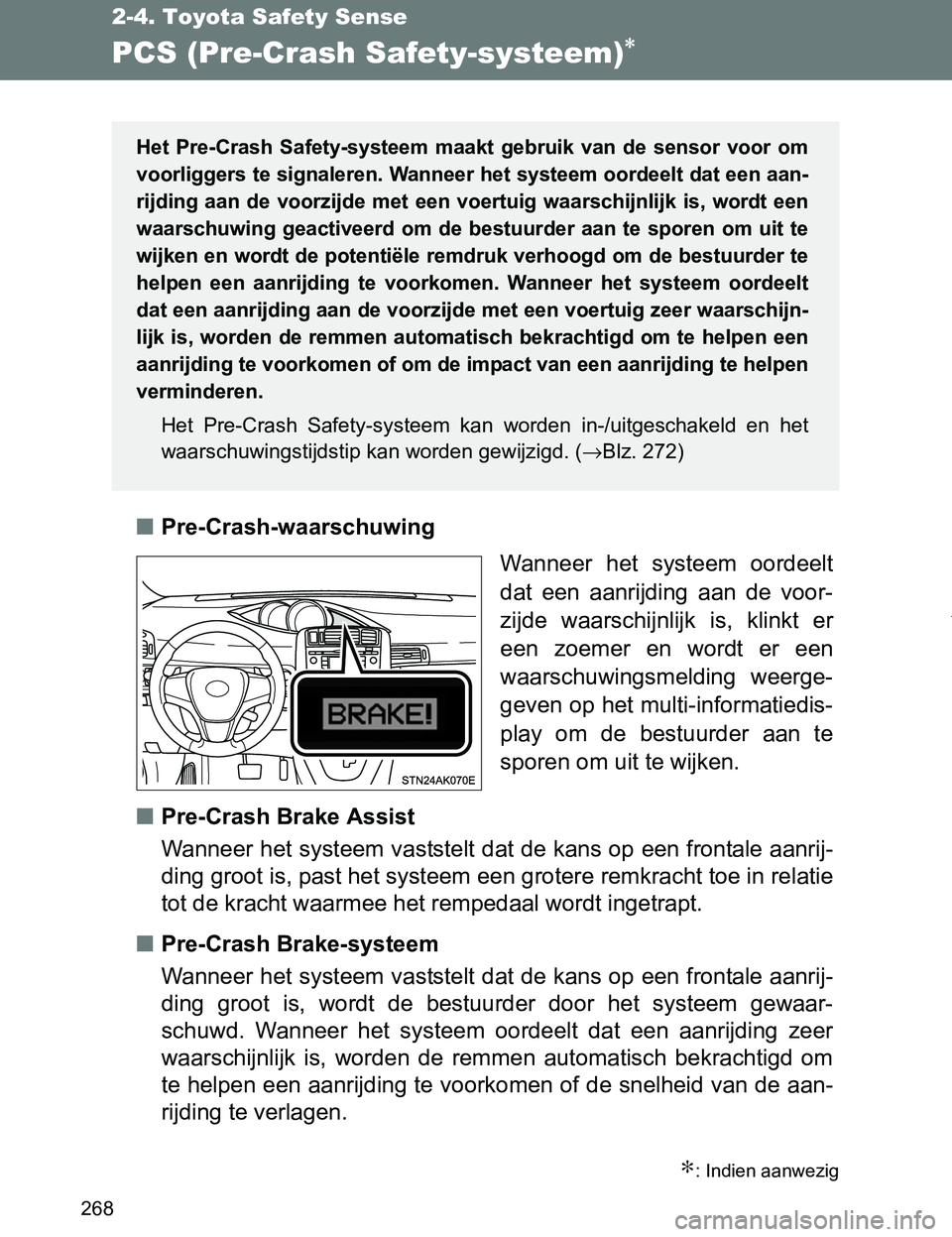

PCS (Pre-Crash Safety-systeem)∗
■Pre-Crash-waarschuwing
Wanneer het systeem oordeelt
dat een aanrijding aan de voor-
zijde waarschijnlijk is, klinkt er
een zoemer en wordt er een
waarschuwingsmelding weerge-
geven op het multi-informatiedis-
play om de bestuurder aan te
sporen om uit te wijken.
■Pre-Crash Brake Assist
Wanneer het systeem vaststelt dat de kans op een frontale aanrij-
ding groot is, past het systeem een grotere remkracht toe in relatie
tot de kracht waarmee het rempedaal wordt ingetrapt.
■Pre-Crash Brake-systeem
Wanneer het systeem vaststelt dat de kans op een frontale aanrij-
ding groot is, wordt de bestuurder door het systeem gewaar-
schuwd. Wanneer het systeem oordeelt dat een aanrijding zeer
waarschijnlijk is, worden de remmen automatisch bekrachtigd om
te helpen een aanrijding te voorkomen of de snelheid van de aan-
rijding te verlagen.
∗: Indien aanwezig
Het Pre-Crash Safety-systeem maakt gebruik van de sensor voor om
voorliggers te signaleren. Wanneer het systeem oordeelt dat een aan-
rijding aan de voorzijde met een voertuig waarschijnlijk is, wordt een
waarschuwing geactiveerd om de bestuurder aan te sporen om uit te
wijken en wordt de potentiële remdruk verhoogd om de bestuurder te
helpen een aanrijding te voorkomen. Wanneer het systeem oordeelt
dat een aanrijding aan de voorzijde met een voertuig zeer waarschijn-
lijk is, worden de remmen automatisch bekrachtigd om te helpen een
aanrijding te voorkomen of om de impact van een aanrijding te helpen
verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en het
waarschuwingstijdstip kan worden gewijzigd. (→Blz. 272)
VERSO_OM_Europe_OM64517E.book Page 268 Wednesday, December 14, 2016 3:33 PM

269 2-4. Toyota Safety Sense
2
Tijdens het rijden
VERSO_EE_OM64517E
WAARSCHUWING

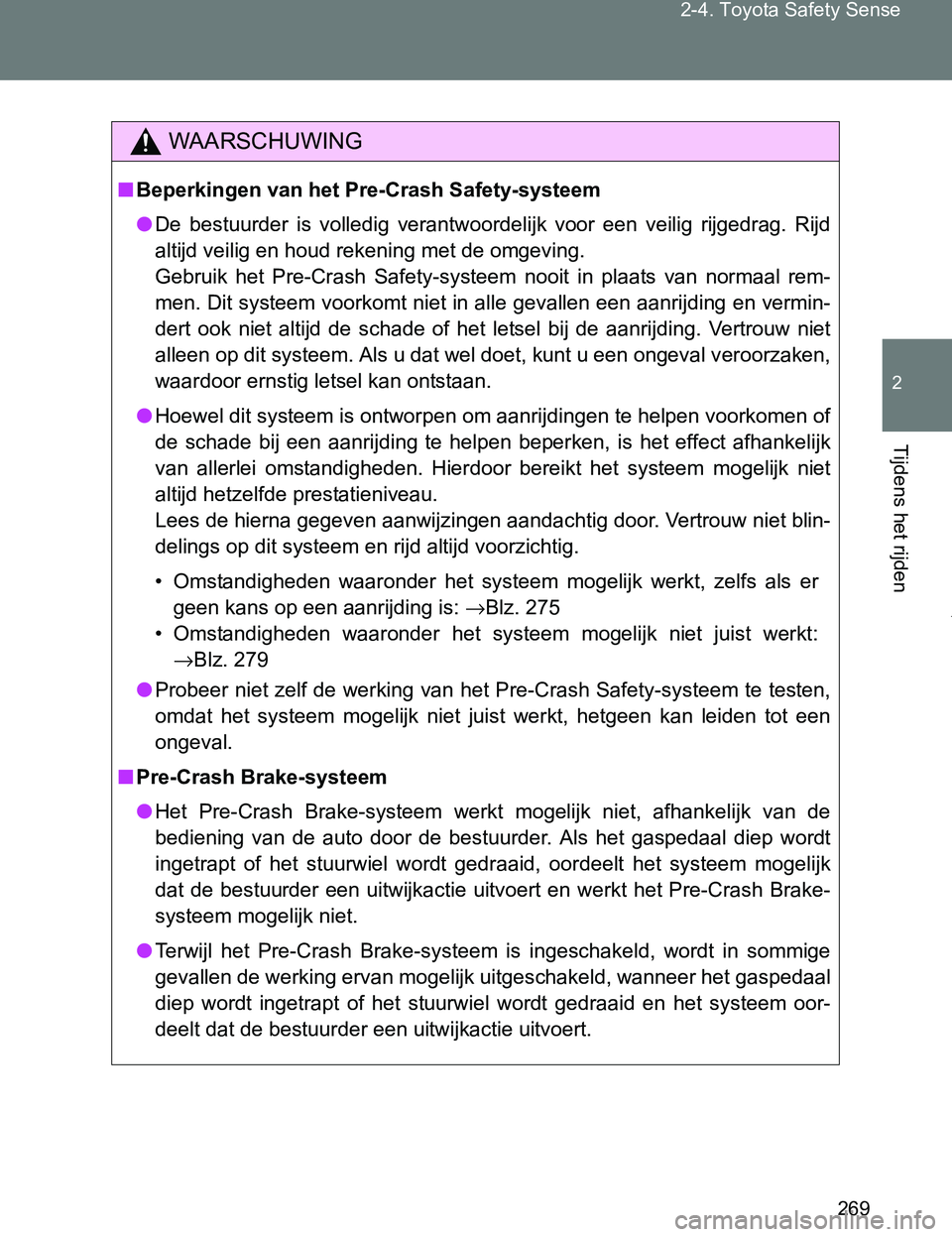

■Beperkingen van het Pre-Crash Safety-systeem
●De bestuurder is volledig verantwoordelijk voor een veilig rijgedrag. Rijd
altijd veilig en houd rekening met de omgeving.
Gebruik het Pre-Crash Safety-systeem nooit in plaats van normaal rem-
men. Dit systeem voorkomt niet in alle gevallen een aanrijding en vermin-
dert ook niet altijd de schade of het letsel bij de aanrijding. Vertrouw niet
alleen op dit systeem. Als u dat wel doet, kunt u een ongeval veroorzaken,
waardoor ernstig letsel kan ontstaan.
●Hoewel dit systeem is ontworpen om aanrijdingen te helpen voorkomen of
de schade bij een aanrijding te helpen beperken, is het effect afhankelijk
van allerlei omstandigheden. Hierdoor bereikt het systeem mogelijk niet
altijd hetzelfde prestatieniveau.
Lees de hierna gegeven aanwijzingen aandachtig door. Vertrouw niet blin-
delings op dit systeem en rijd altijd voorzichtig.
• Omstandigheden waaronder het systeem mogelijk werkt, zelfs als er
geen kans op een aanrijding is: →Blz. 275
• Omstandigheden waaronder het systeem mogelijk niet juist werkt:
→Blz. 279
●Probeer niet zelf de werking van het Pre-Crash Safety-systeem te testen,
omdat het systeem mogelijk niet juist werkt, hetgeen kan leiden tot een
ongeval.
■Pre-Crash Brake-systeem
●Het Pre-Crash Brake-systeem werkt mogelijk niet, afhankelijk van de
bediening van de auto door de bestuurder. Als het gaspedaal diep wordt
ingetrapt of het stuurwiel wordt gedraaid, oordeelt het systeem mogelijk
dat de bestuurder een uitwijkactie uitvoert en werkt het Pre-Crash Brake-
systeem mogelijk niet.
●Terwijl het Pre-Crash Brake-systeem is ingeschakeld, wordt in sommige
gevallen de werking ervan mogelijk uitgeschakeld, wanneer het gaspedaal
diep wordt ingetrapt of het stuurwiel wordt gedraaid en het systeem oor-
deelt dat de bestuurder een uitwijkactie uitvoert.
VERSO_OM_Europe_OM64517E.book Page 269 Wednesday, December 14, 2016 3:33 PM

270 2-4. Toyota Safety Sense
VERSO_EE_OM64517E
WAARSCHUWING
●Er wordt veel remkracht toegepast terwijl het Pre-Crash Brake-systeem in
werking is. Bovendien moet de bestuurder indien nodig het rempedaal
intrappen, aangezien de werking van de Pre-Crash Brake-functie wordt
uitgeschakeld wanneer de auto gedurende ongeveer 2 seconden stilstaat
nadat de auto is stilgezet door de werking van het Pre-Crash Brake-sys-
teem.
●Als het rempedaal wordt ingetrapt, oordeelt het systeem mogelijk dat de
bestuurder een uitwijkactie uitvoert en stelt het mogelijk het werkingstijd-
stip van de Pre-Crash Brake-functie uit.
●Bij het rijden over bijvoorbeeld een spoorwegovergang stelt het systeem
mogelijk vast dat een aanrijding met een object, zoals spoorbomen, waar-
schijnlijk is en wordt de Pre-Crash Brake-functie geactiveerd. Voer de
onderstaande handelingen uit om de auto in een noodgeval, bijvoorbeeld
wanneer het systeem op een spoorwegovergang in werking treedt, te ver-
plaatsen en neem de benodigde maatregelen voor uw veiligheid.
• Trap het gaspedaal in als de auto tot stilstand is gekomen.
• Trap het gaspedaal volledig in als de auto decelereert. (→Blz. 274)
• Uitschakelen van het Pre-Crash Safety-systeem (→Blz. 272)
■Wanneer moet het Pre-Crash Safety-systeem worden uitgeschakeld
Schakel in de volgende situaties het systeem uit, omdat het mogelijk niet
juist werkt, hetgeen kan leiden tot een ongeval waarbij ernstig letsel kan ont-
staan:
●Als de auto wordt gesleept
●Als uw auto een andere auto sleept
●Bij het vervoeren van de auto op een vrachtwagen, boot, trein of vergelijk-
baar transportmiddel
●Wanneer de auto wordt opgetakeld terwijl de motor aan staat en de wielen
vrij kunnen draaien
VERSO_OM_Europe_OM64517E.book Page 270 Wednesday, December 14, 2016 3:33 PM
