TOYOTA VERSO 2017 Instructieboekje (in Dutch)

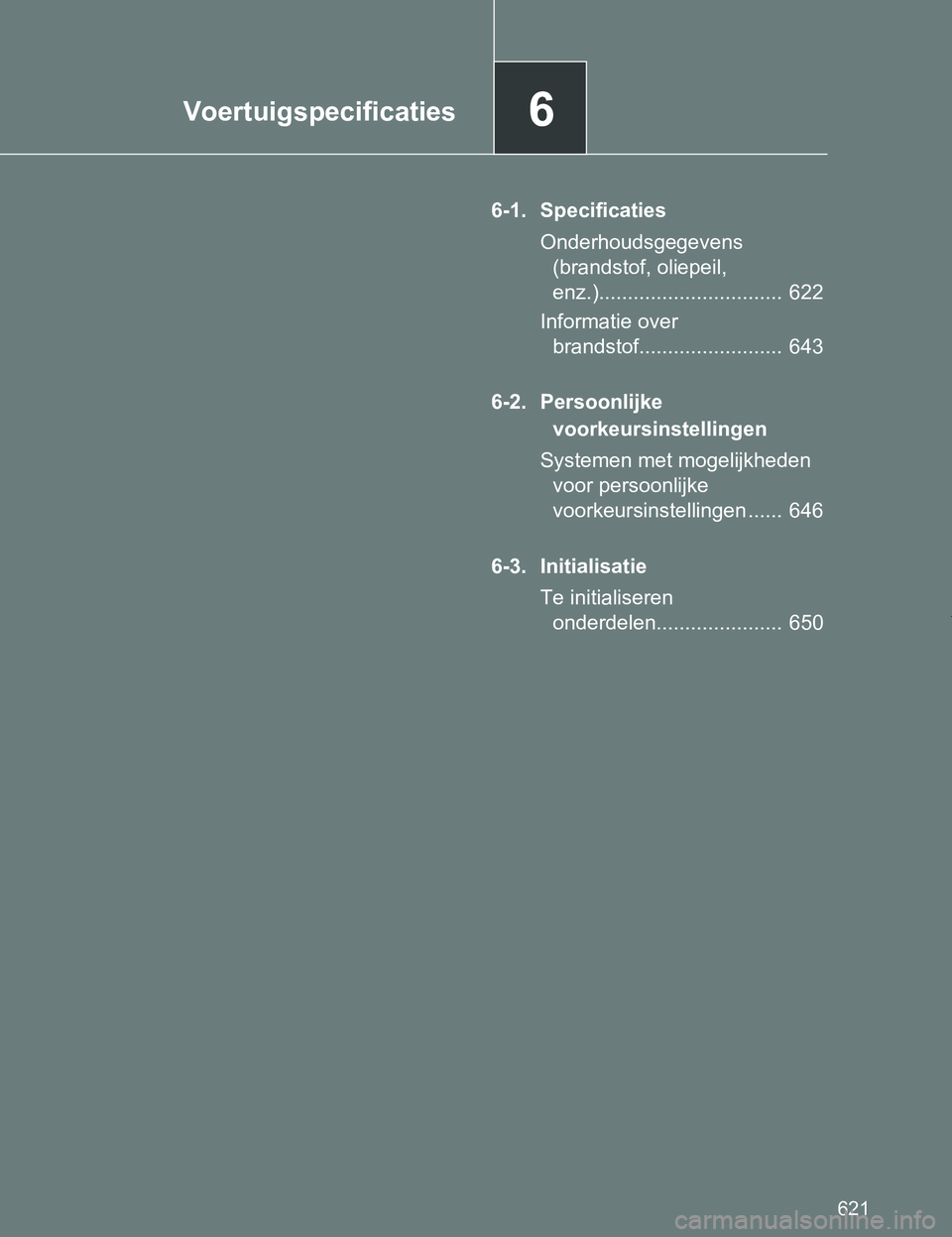

6Voertuigspecificaties
621
VERSO_EE_OM64517E
6-1. Specificaties
Onderhoudsgegevens
(brandstof, oliepeil,
enz.)................................ 622
Informatie over
brandstof......................... 643
6-2. Persoonlijke
voorkeursinstellingen
Systemen met mogelijkheden
voor persoonlijke
voorkeursinstellingen ...... 646
6-3. Initialisatie
Te initialiseren
onderdelen...................... 650
VERSO_OM_Europe_OM64517E.book Page 621 Wednesday, December 14, 2016 3:33 PM

622
VERSO_EE_OM64517E

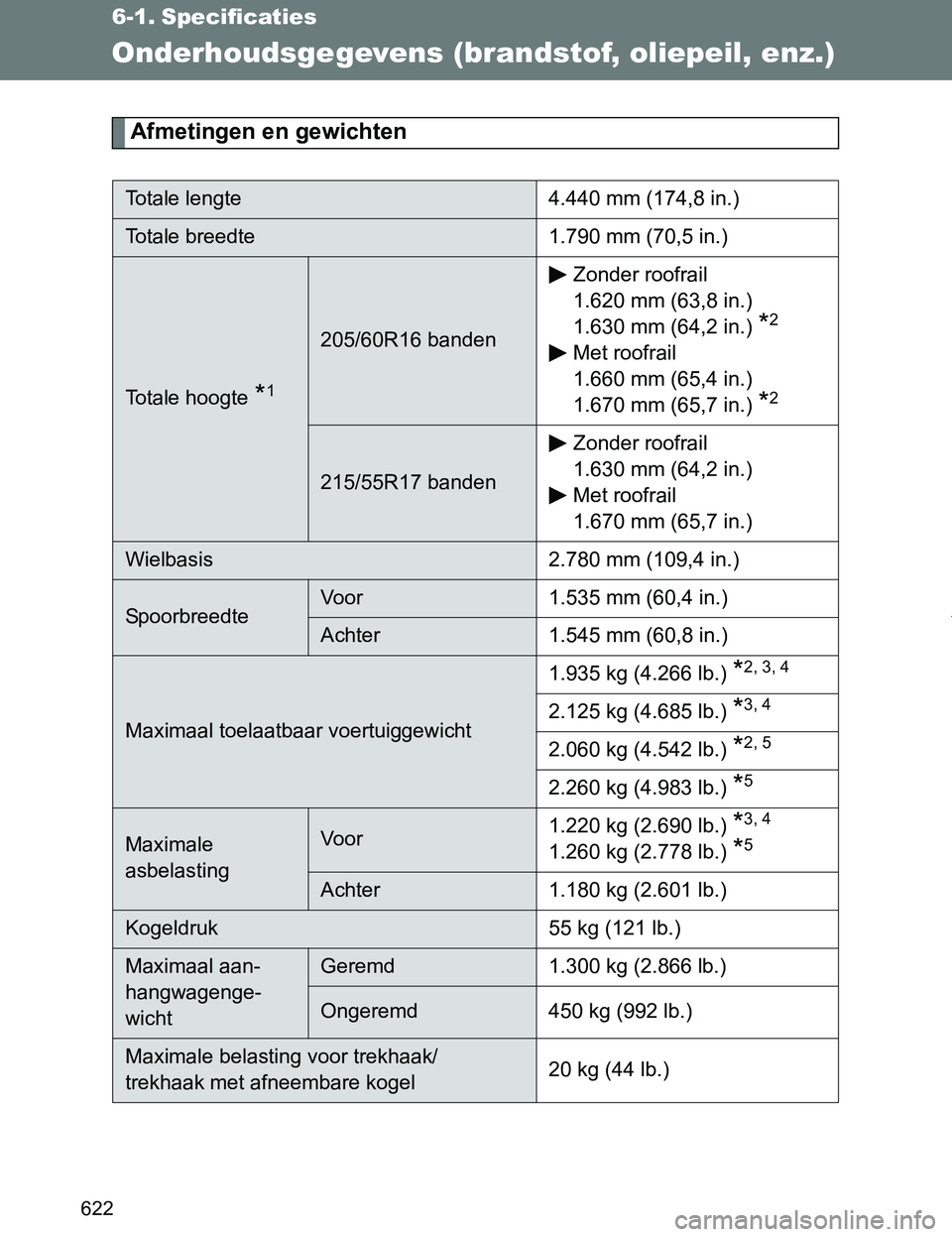

6-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen en gewichten
Totale lengte 4.440 mm (174,8 in.)
Totale breedte 1.790 mm (70,5 in.)
Totale hoogte *1
205/60R16 bandenZonder roofrail
1.620 mm (63,8 in.)
1.630 mm (64,2 in.)
*2
Met roofrail
1.660 mm (65,4 in.)
1.670 mm (65,7 in.)
*2
215/55R17 bandenZonder roofrail
1.630 mm (64,2 in.)
Met roofrail
1.670 mm (65,7 in.)
Wielbasis 2.780 mm (109,4 in.)
SpoorbreedteVoor 1.535 mm (60,4 in.)
Achter 1.545 mm (60,8 in.)
Maximaal toelaatbaar voertuiggewicht1.935 kg (4.266 lb.)
*2, 3, 4
2.125 kg (4.685 lb.) *3, 4
2.060 kg (4.542 lb.) *2, 5
2.260 kg (4.983 lb.) *5
Maximale
asbelastingVoor1.220 kg (2.690 lb.)
*3, 4
1.260 kg (2.778 lb.) *5
Achter 1.180 kg (2.601 lb.)
Kogeldruk 55 kg (121 lb.)
Maximaal aan-
hangwagenge-
wichtGeremd 1.300 kg (2.866 lb.)
Ongeremd 450 kg (992 lb.)
Maximale belasting voor trekhaak/
trekhaak met afneembare kogel20 kg (44 lb.)
VERSO_OM_Europe_OM64517E.book Page 622 Wednesday, December 14, 2016 3:33 PM

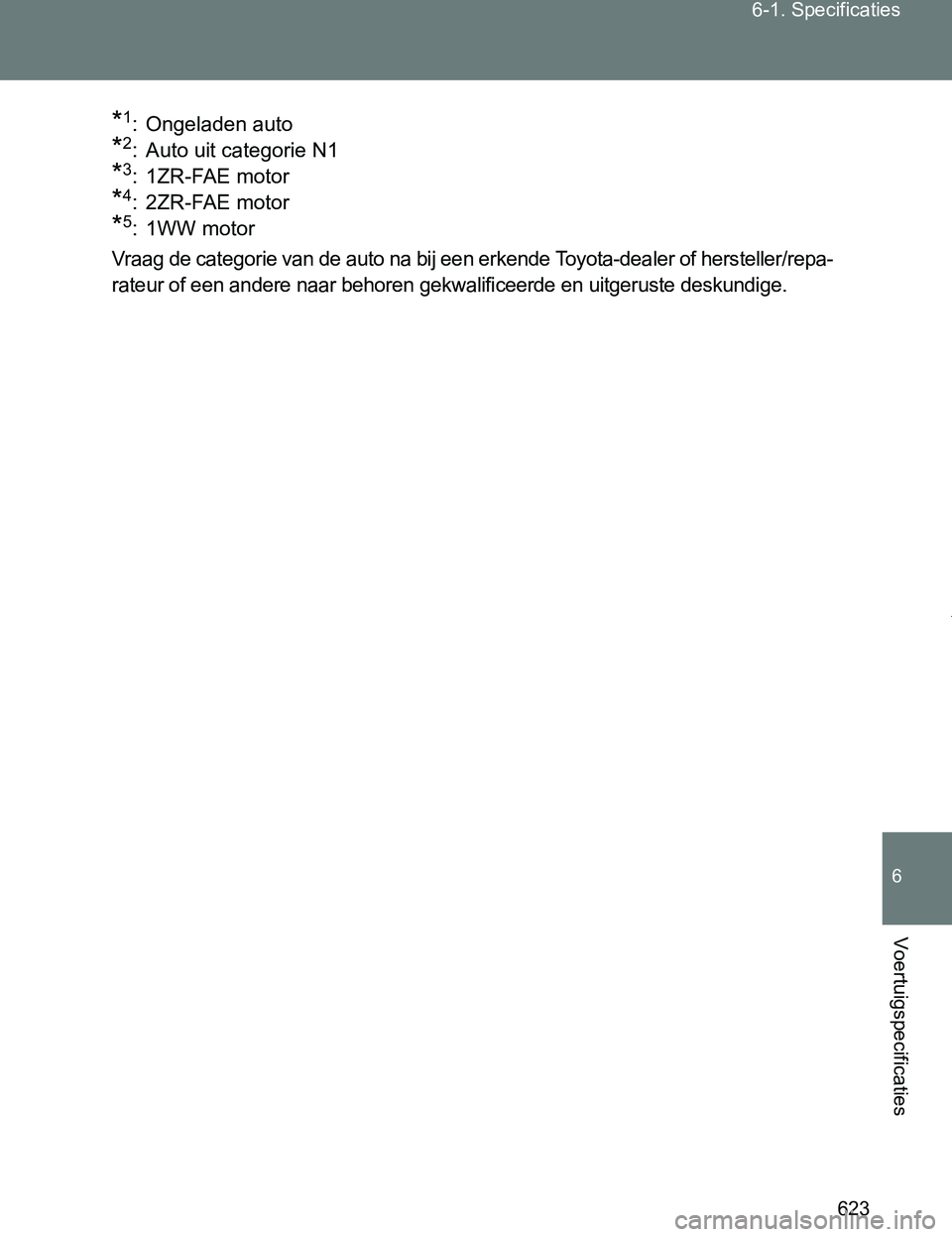

623 6-1. Specificaties
6
Voertuigspecificaties
VERSO_EE_OM64517E
*1: Ongeladen auto
*2: Auto uit categorie N1
*3:1ZR-FAE motor
*4:2ZR-FAE motor
*5: 1WW motor
Vraag de categorie van de auto na bij een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
VERSO_OM_Europe_OM64517E.book Page 623 Wednesday, December 14, 2016 3:33 PM

624 6-1. Specificaties
VERSO_EE_OM64517E

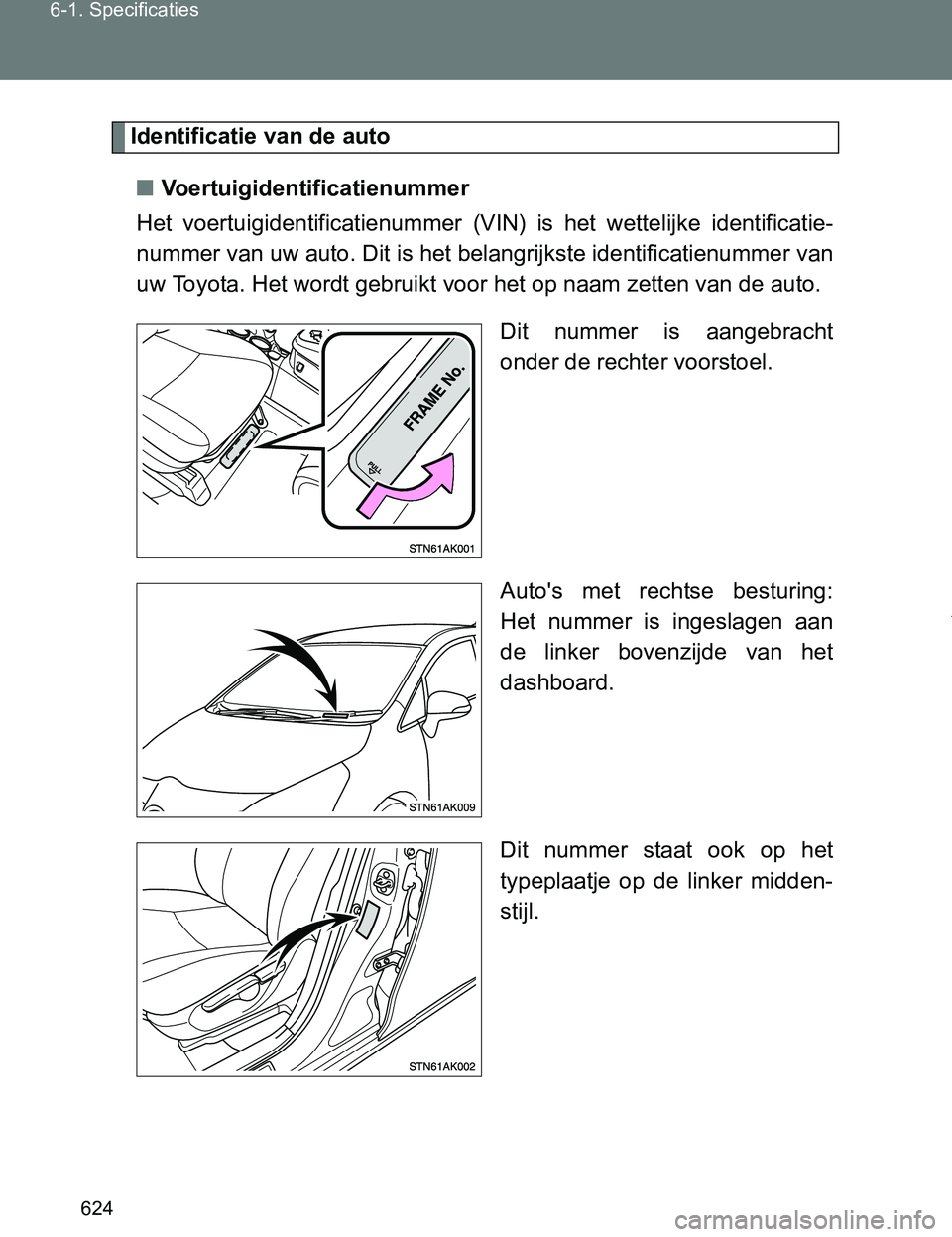

Identificatie van de auto
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienummer van
uw Toyota. Het wordt gebruikt voor het op naam zetten van de auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Auto's met rechtse besturing:
Het nummer is ingeslagen aan
de linker bovenzijde van het
dashboard.
Dit nummer staat ook op het
typeplaatje op de linker midden-
stijl.
VERSO_OM_Europe_OM64517E.book Page 624 Wednesday, December 14, 2016 3:33 PM

625 6-1. Specificaties
6
Voertuigspecificaties

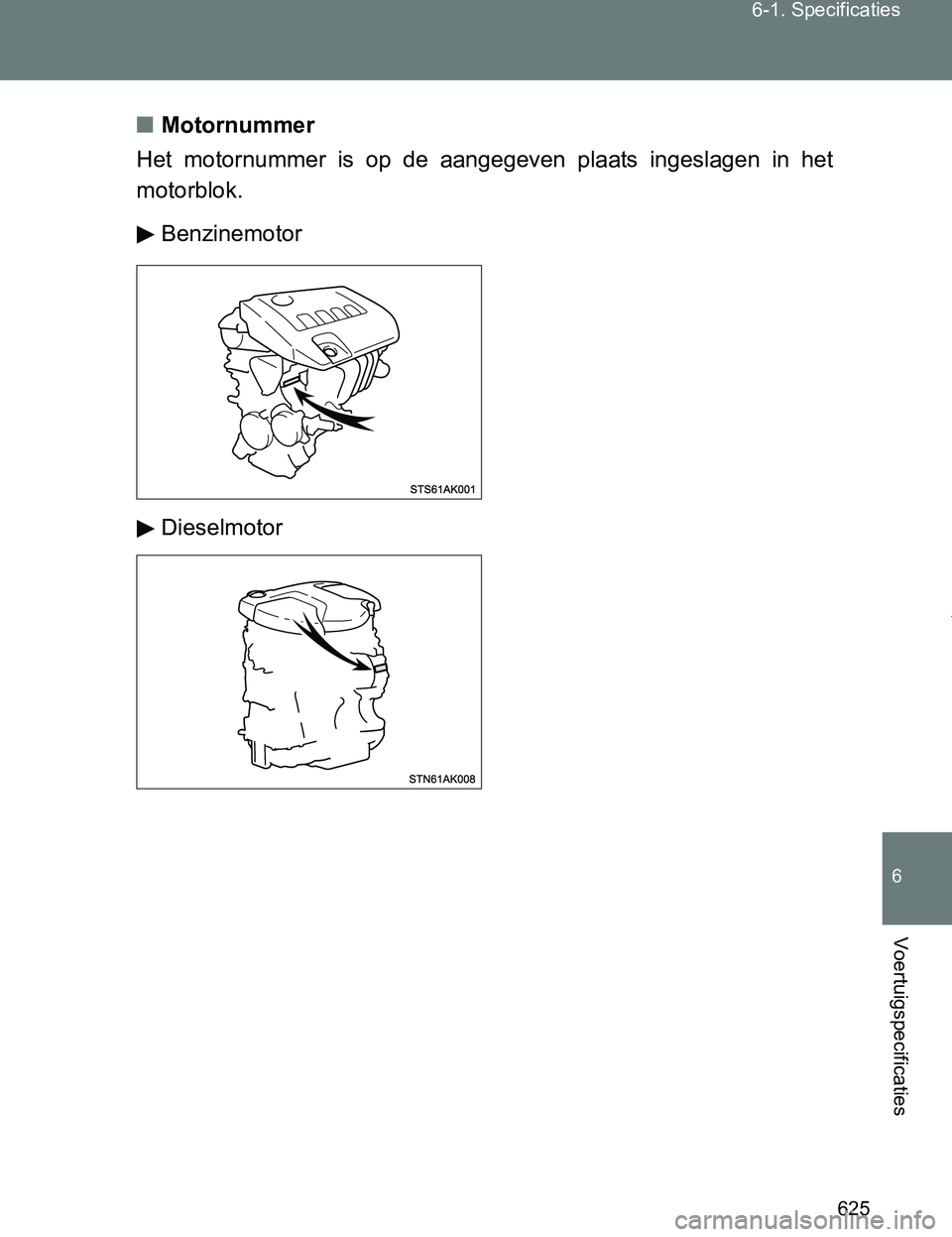

VERSO_EE_OM64517E■Motornummer
Het motornummer is op de aangegeven plaats ingeslagen in het
motorblok.
Benzinemotor
Dieselmotor
VERSO_OM_Europe_OM64517E.book Page 625 Wednesday, December 14, 2016 3:33 PM

626 6-1. Specificaties
VERSO_EE_OM64517E

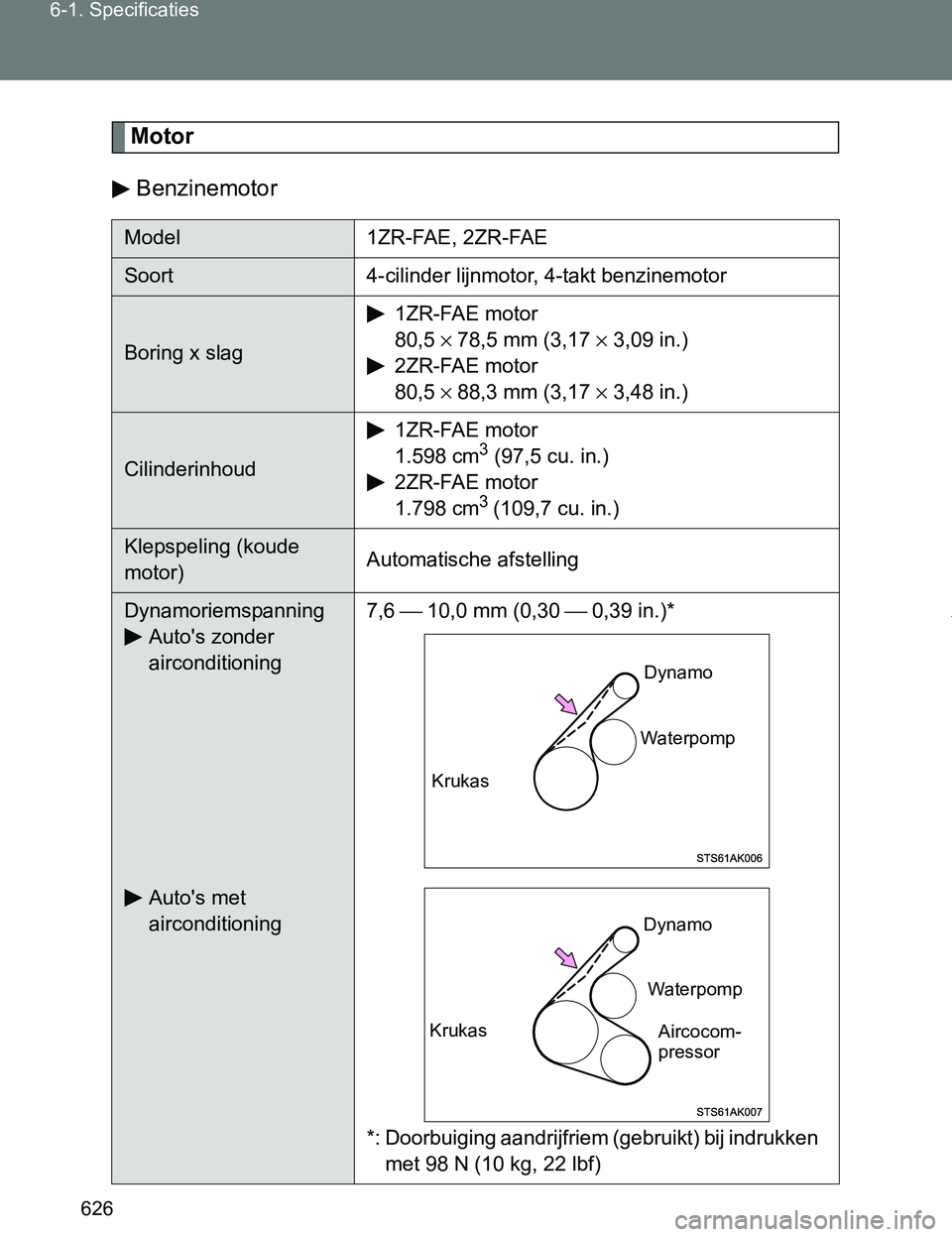

Motor
Benzinemotor
Model 1ZR-FAE, 2ZR-FAE
Soort 4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag1ZR-FAE motor
80,5 × 78,5 mm (3,17 × 3,09 in.)
2ZR-FAE motor
80,5 × 88,3 mm (3,17 × 3,48 in.)
Cilinderinhoud1ZR-FAE motor
1.598 cm3 (97,5 cu. in.)
2ZR-FAE motor
1.798 cm
3 (109,7 cu. in.)
Klepspeling (koude
motor)Automatische afstelling
Dynamoriemspanning
Auto's zonder
airconditioning
Auto's met
airconditioning7,6 ⎯ 10,0 mm (0,30 ⎯ 0,39 in.)*
*: Doorbuiging aandrijfriem (gebruikt) bij indrukken
met 98 N (10 kg, 22 lbf)
KrukasDynamo
Waterpomp
KrukasDynamo
Waterpomp
Aircocom-
pressor
VERSO_OM_Europe_OM64517E.book Page 626 Wednesday, December 14, 2016 3:33 PM

627 6-1. Specificaties
6
Voertuigspecificaties

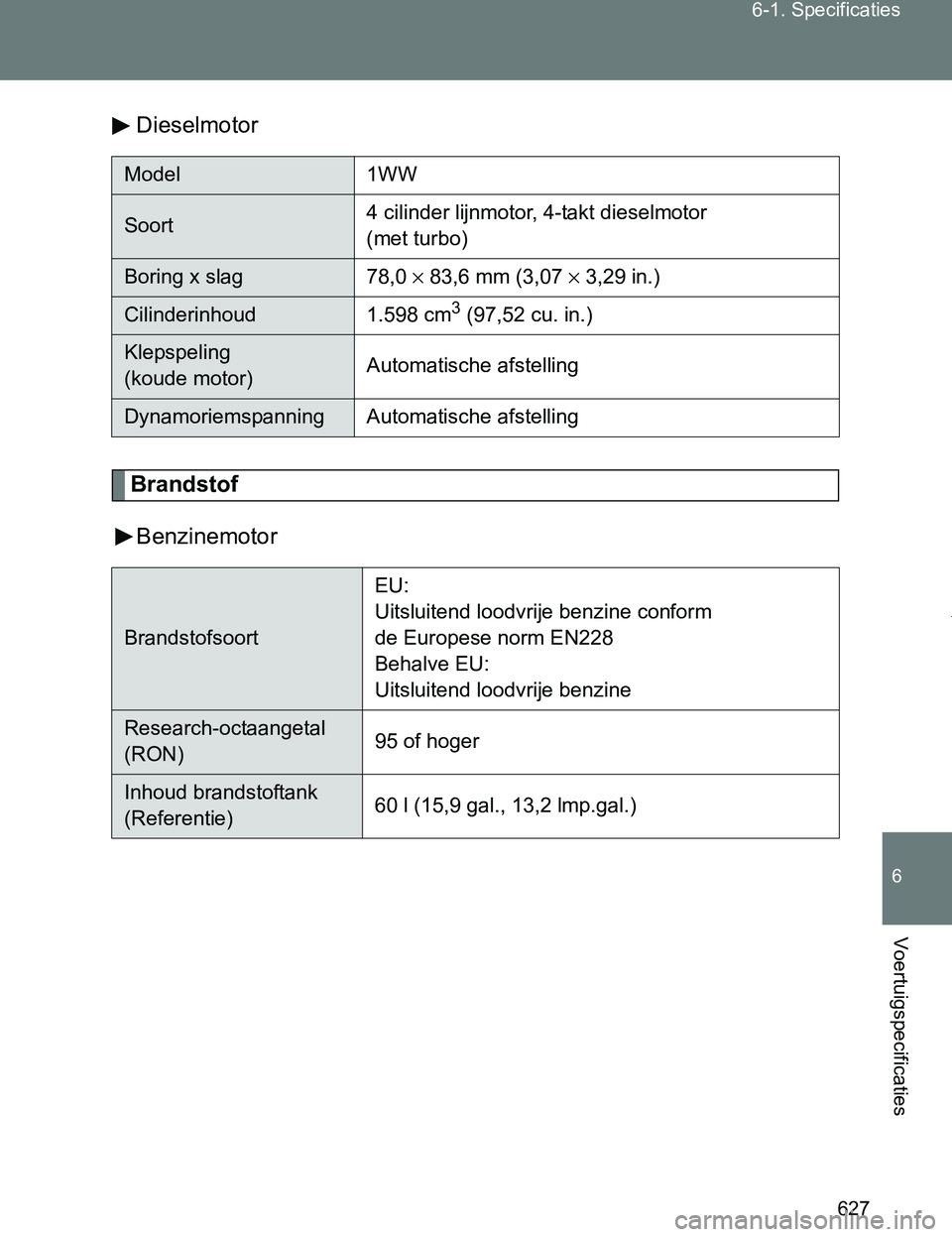

VERSO_EE_OM64517EDieselmotor
Brandstof
Benzinemotor
Model 1WW
Soort4 cilinder lijnmotor, 4-takt dieselmotor
(met turbo)
Boring x slag 78,0 × 83,6 mm (3,07 × 3,29 in.)
Cilinderinhoud 1.598 cm3 (97,52 cu. in.)
Klepspeling
(koude motor)Automatische afstelling
Dynamoriemspanning Automatische afstelling
BrandstofsoortEU:
Uitsluitend loodvrije benzine conform
de Europese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)95 of hoger
Inhoud brandstoftank
(Referentie)60 l (15,9 gal., 13,2 lmp.gal.)
VERSO_OM_Europe_OM64517E.book Page 627 Wednesday, December 14, 2016 3:33 PM

628 6-1. Specificaties
VERSO_EE_OM64517EDieselmotor
Smeersysteem
Benzinemotor
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het
verversen van de motorolie. Breng de motor op bedrijfstemperatuur en zet
de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met de
peilstok.
Brandstofsoort
EU:
Gebruik uitsluitend dieselbrandstof conform
de Europese norm EN590.
Behalve EU (behalve Rusland):
Gebruik uitsluitend dieselbrandstof met een
zwavelgehalte van 10 ppm of minder, cetaangetal
48 of hoger.
Behalve EU (Rusland):
Gebruik alleen dieselbrandstof met een cetaangetal
van 48 of hoger.
Gebruik alleen dieselbrandstof die voldoet aan GOST
R52368-2005 (zwavelgehalte max. 50 ppm).
Cetaangetal 48 of hoger
Inhoud brandstoftank
(Referentie)55 liter (14,5 gal., 12,1 lmp.gal.)
Inhoud
(verversen - bij benadering
*)
Met filter
Zonder filter4,2 l (4,4 qt., 3,7 Imp.qt.)
3,9 l (4,1 qt., 3,4 Imp.qt.)
VERSO_OM_Europe_OM64517E.book Page 628 Wednesday, December 14, 2016 3:33 PM

629 6-1. Specificaties
6
Voertuigspecificaties

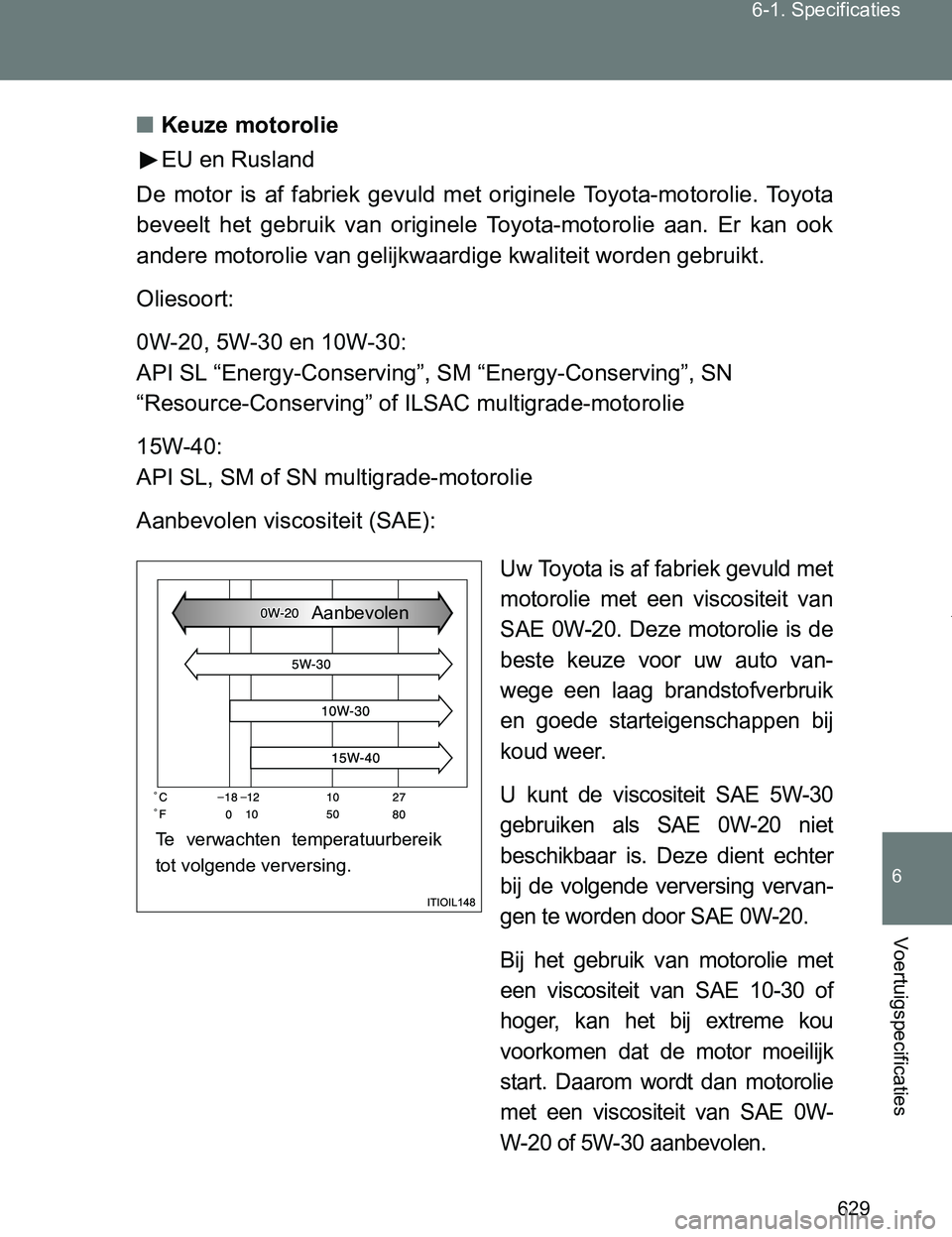

VERSO_EE_OM64517E■Keuze motorolie
EU en Rusland
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van
SAE 0W-20. Deze motorolie is de
beste keuze voor uw auto van-
wege een laag brandstofverbruik
en goede starteigenschappen bij
koud weer.
U kunt de viscositeit SAE 5W-30
gebruiken als SAE 0W-20 niet
beschikbaar is. Deze dient echter
bij de volgende verversing vervan-
gen te worden door SAE 0W-20.
Bij het gebruik van motorolie met
een viscositeit van SAE 10-30 of
hoger, kan het bij extreme kou
voorkomen dat de motor moeilijk
start. Daarom wordt dan motorolie
met een viscositeit van SAE 0W-
W-20 of 5W-30 aanbevolen.
Te verwachten temperatuurbereik
tot volgende verversing.Aanbevolen
VERSO_OM_Europe_OM64517E.book Page 629 Wednesday, December 14, 2016 3:33 PM

630 6-1. Specificaties
VERSO_EE_OM64517E

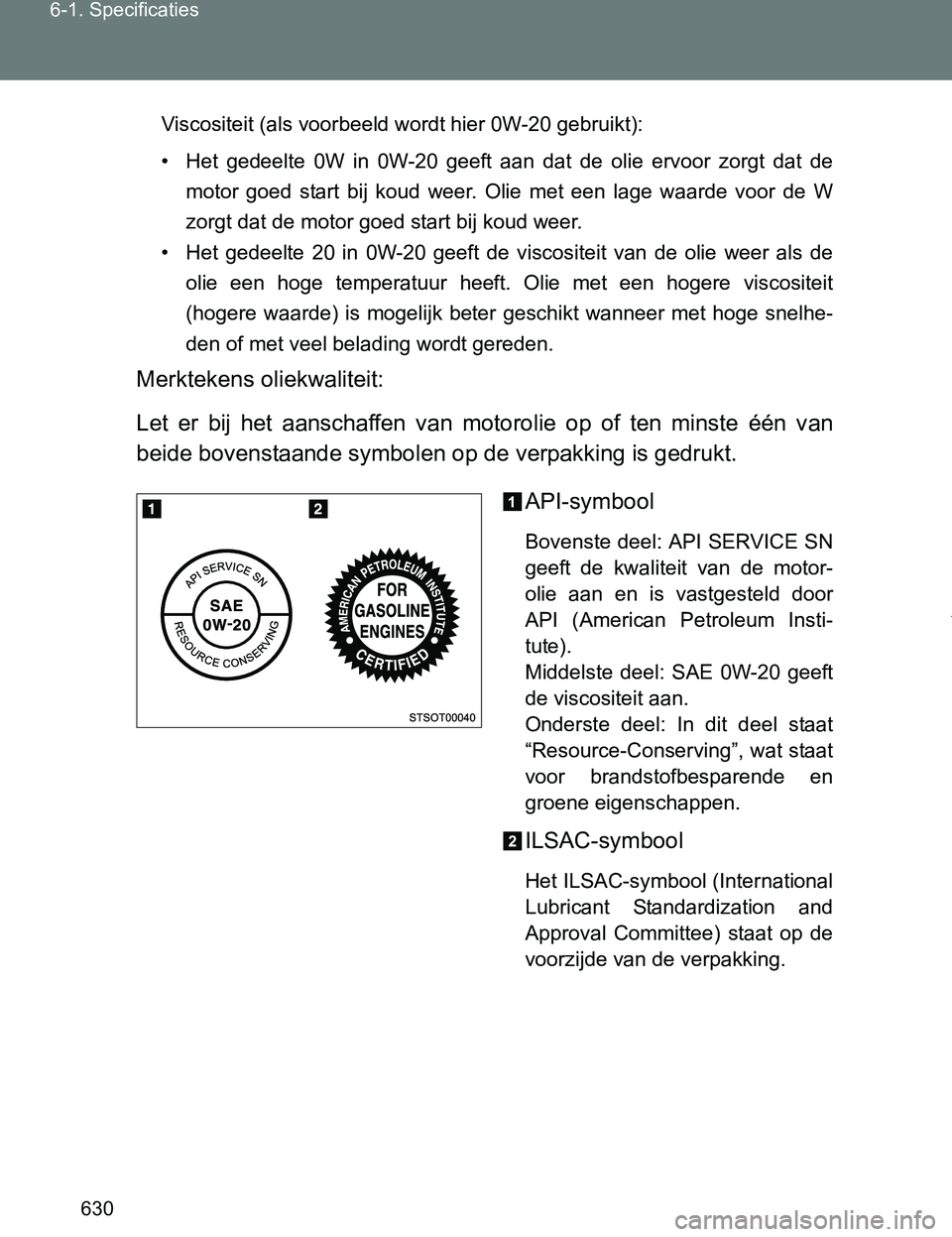

Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):
• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de
motor goed start bij koud weer. Olie met een lage waarde voor de W
zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de
olie een hoge temperatuur heeft. Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter geschikt wanneer met hoge snelhe-
den of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE SN
geeft de kwaliteit van de motor-
olie aan en is vastgesteld door
API (American Petroleum Insti-
tute).
Middelste deel: SAE 0W-20 geeft
de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat
voor brandstofbesparende en
groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International
Lubricant Standardization and
Approval Committee) staat op de
voorzijde van de verpakking.
VERSO_OM_Europe_OM64517E.book Page 630 Wednesday, December 14, 2016 3:33 PM
