TOYOTA VERSO 2017 Manuale duso (in Italian)

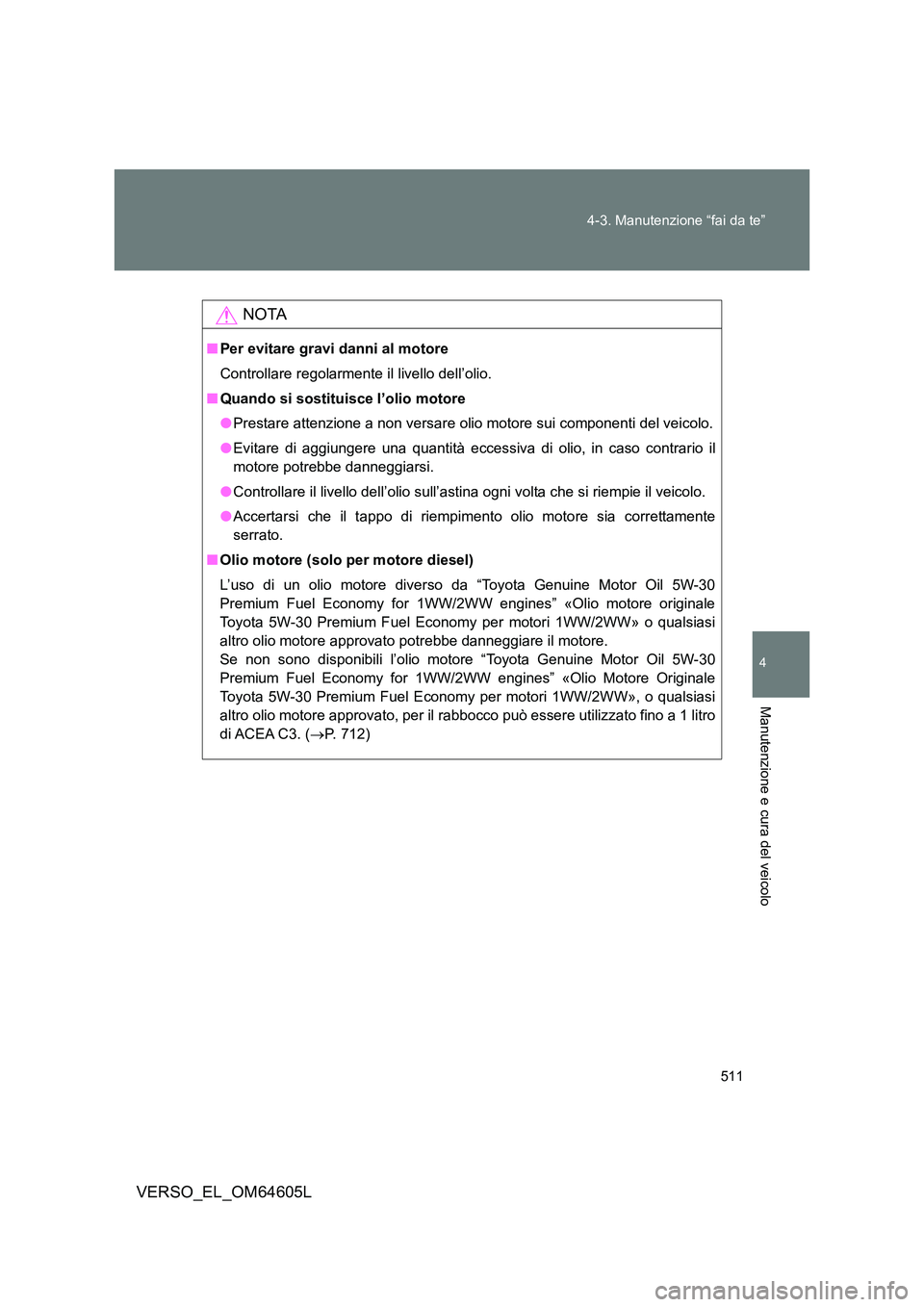

511
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L
NOTA
■ Per evitare gravi danni al motore
Controllare regolarmente il livello dell’olio.
■ Quando si sostituisce l’olio motore
● Prestare attenzione a non versare olio motore sui componenti del veicolo.
● Evitare di aggiungere una quantità eccessiva di olio, in caso contrario il
motore potrebbe danneggiarsi.
● Controllare il livello dell’olio sull’astina ogni volta che si riempie il veicolo.
● Accertarsi che il tappo di riempimento olio motore sia correttamente
serrato.
■ Olio motore (solo per motore diesel)
L’uso di un olio motore diverso da “Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 1WW/2WW engines” «Olio motore originale
Toyota 5W-30 Premium Fuel Economy per motori 1WW/2WW» o qualsiasi
altro olio motore approvato potrebbe danneggiare il motore.
Se non sono disponibili l’olio motore “Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 1WW/2WW engines” «Olio Motore Originale
Toyota 5W-30 Premium Fuel Economy per motori 1WW/2WW», o qualsiasi
altro olio motore approvato, per il rabbocco può essere utilizzato fino a 1 litro
di ACEA C3. ( P. 712)

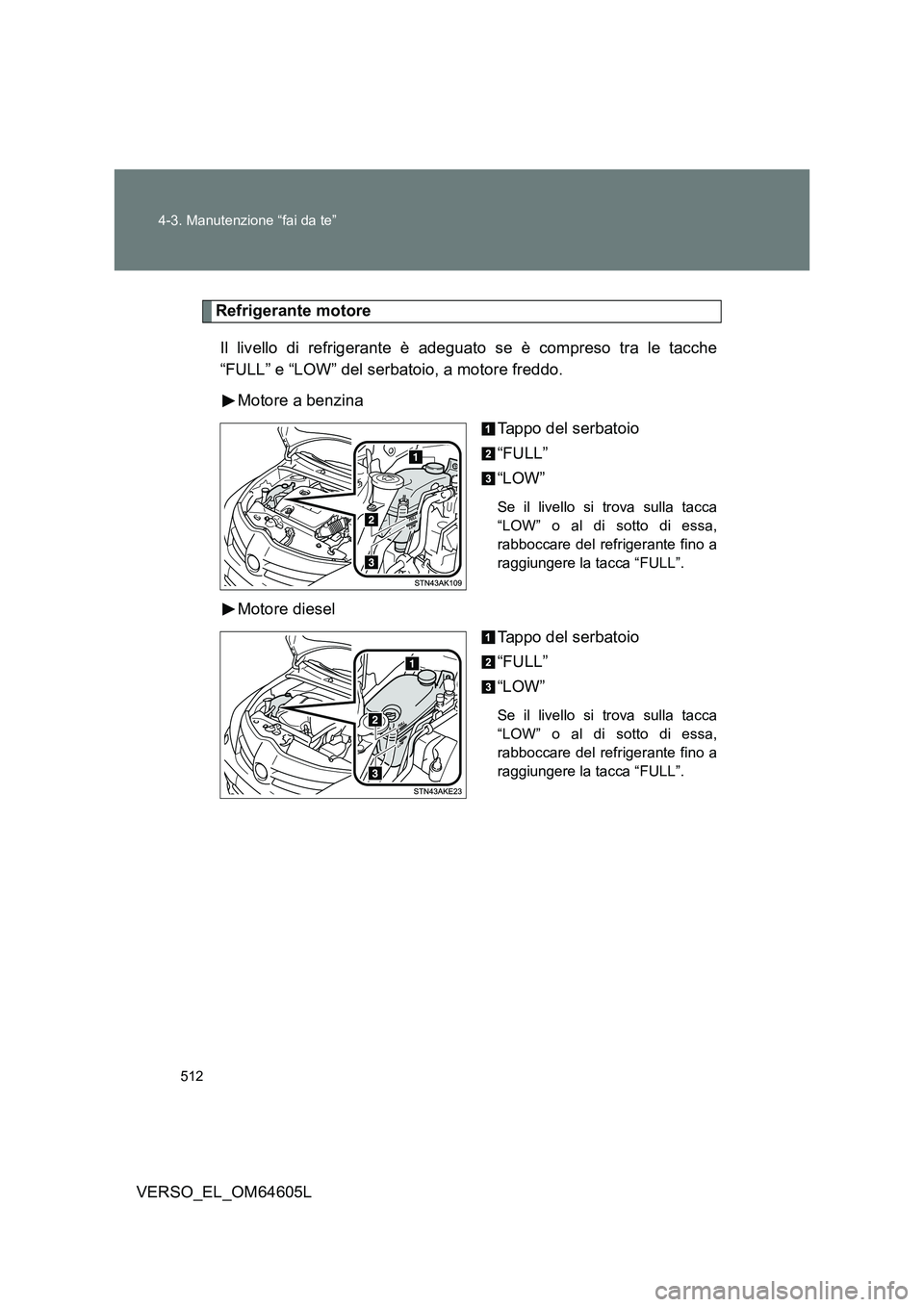

512
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L
Refrigerante motore
Il livello di refrigerante è adeguato se è compreso tra le tacche
“FULL” e “LOW” del serbatoio, a motore freddo.
Motore a benzina
Tappo del serbatoio
“FULL”
“LOW”
Se il livello si trova sulla tacca
“LOW” o al di sotto di essa,
rabboccare del refrigerante fino a
raggiungere la tacca “FULL”.
Motore diesel
Tappo del serbatoio
“FULL”
“LOW”
Se il livello si trova sulla tacca
“LOW” o al di sotto di essa,
rabboccare del refrigerante fino a
raggiungere la tacca “FULL”.

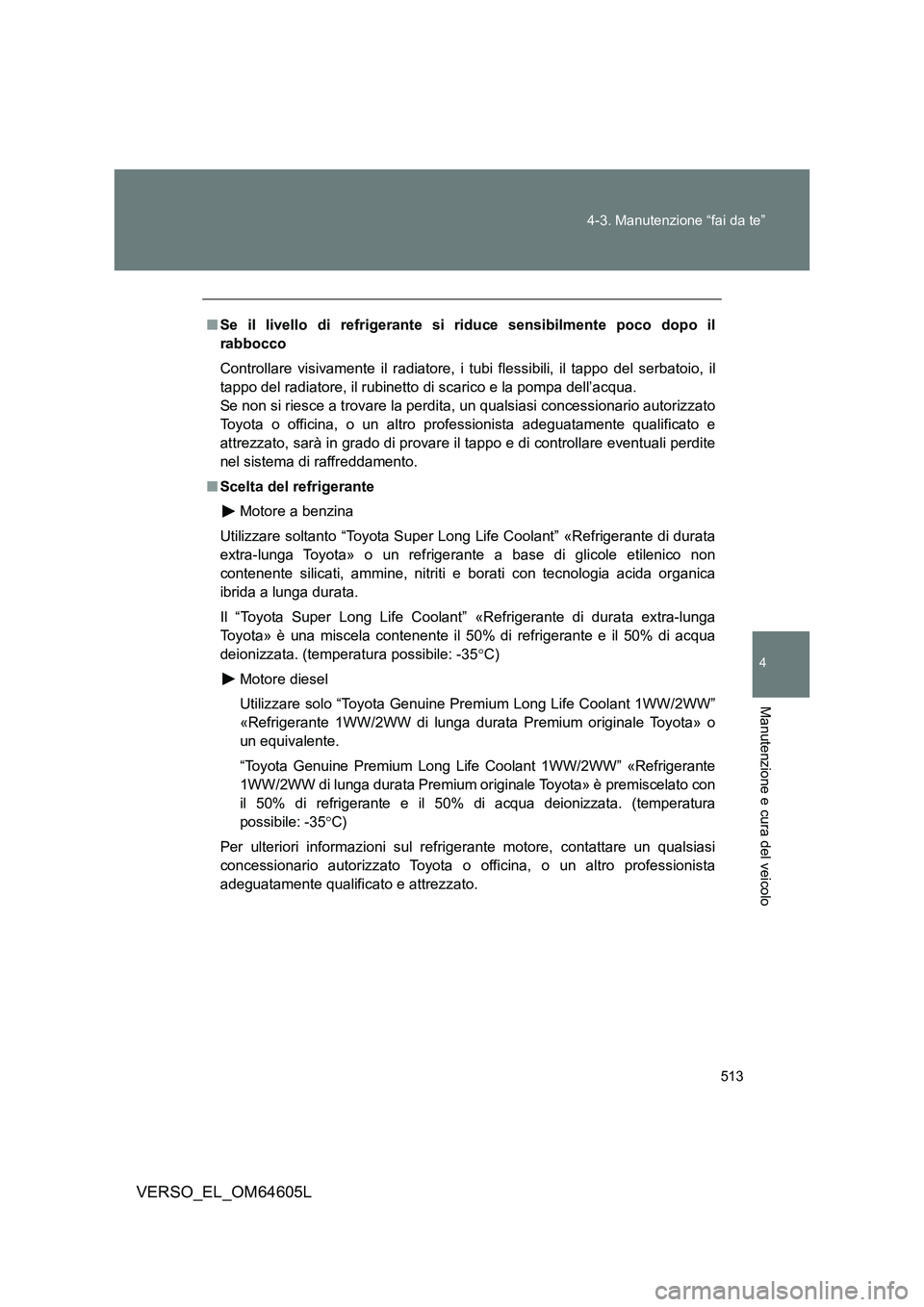

513
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L
■ Se il livello di refrigerante si riduce sensibilmente poco dopo il
rabbocco
Controllare visivamente il radiatore, i tubi flessibili, il tappo del serbatoio, il
tappo del radiatore, il rubinetto di scarico e la pompa dell’acqua.
Se non si riesce a trovare la perdita, un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato, sarà in grado di provare il tappo e di controllare eventuali perdite
nel sistema di raffreddamento.
■ Scelta del refrigerante
Motore a benzina
Utilizzare soltanto “Toyota Super Long Life Coolant” «Refrigerante di durata
extra-lunga Toyota» o un refrigerante a base di glicole etilenico non
contenente silicati, ammine, nitriti e borati con tecnologia acida organica
ibrida a lunga durata.
Il “Toyota Super Long Life Coolant” «Refrigerante di durata extra-lunga
Toyota» è una miscela contenente il 50% di refrigerante e il 50% di acqua
deionizzata. (temperatura possibile: -35 C)
Motore diesel
Utilizzare solo “Toyota Genuine Premium Long Life Coolant 1WW/2WW”
«Refrigerante 1WW/2WW di lunga durata Premium originale Toyota» o
un equivalente.
“Toyota Genuine Premium Long Life Coolant 1WW/2WW” «Refrigerante
1WW/2WW di lunga durata Premium originale Toyota» è premiscelato con
il 50% di refrigerante e il 50% di acqua deionizzata. (temperatura
possibile: -35 C)
Per ulteriori informazioni sul refrigerante motore, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.

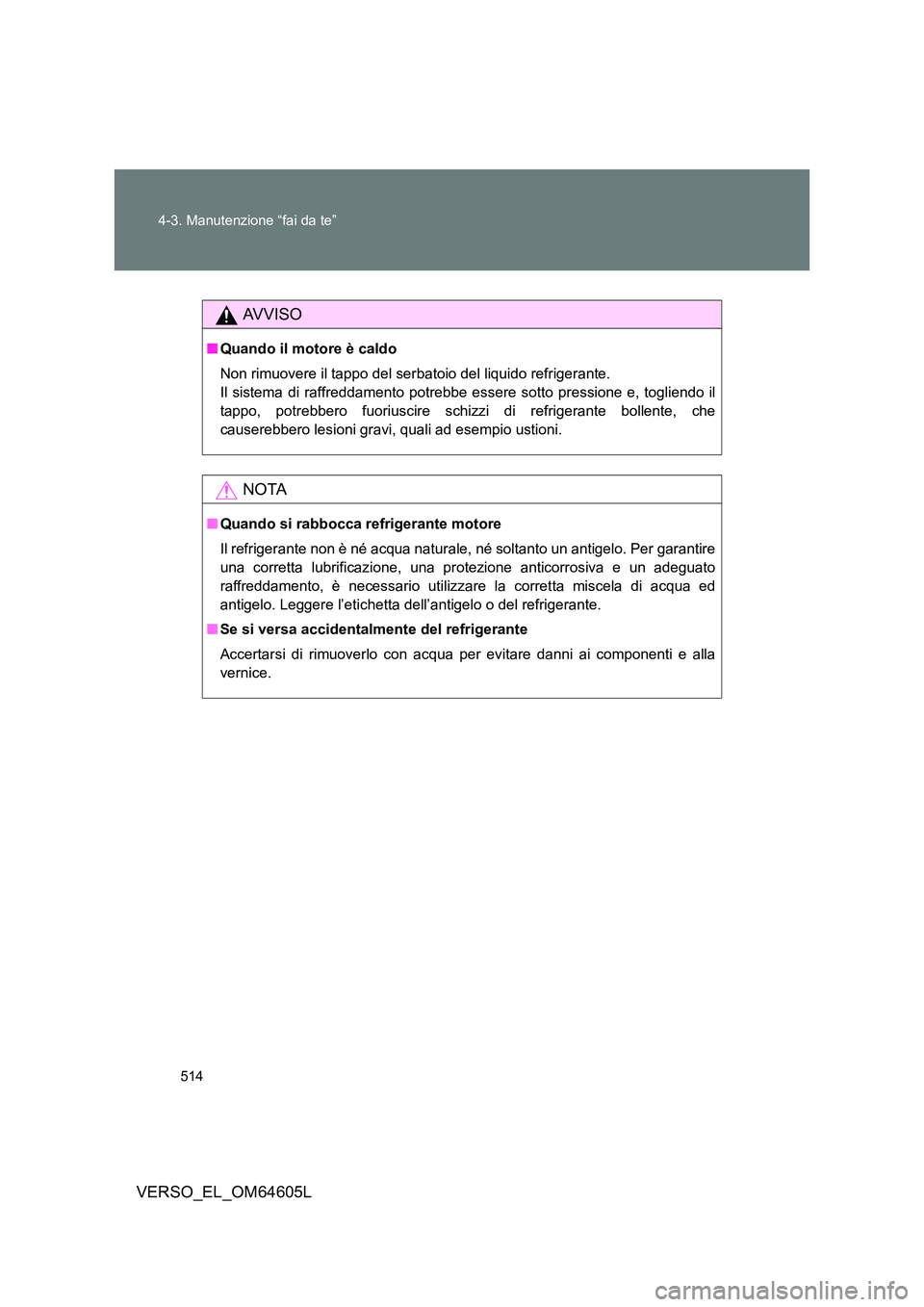

514
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L
AVVISO
■ Quando il motore è caldo
Non rimuovere il tappo del ser batoio del liquido refrigerante.
Il sistema di raffreddamento potrebbe essere sotto pressione e, togliendo il
tappo, potrebbero fuoriuscire schizz i di refrigerante bollente, che
causerebbero lesioni gravi, quali ad esempio ustioni.
NOTA
■ Quando si rabbocca refrigerante motore
Il refrigerante non è né acqua naturale, né soltanto un antigelo. Per garantire
una corretta lubrificazione, una protezione anticorrosiva e un adeguato
raffreddamento, è necessario utilizzare la corretta miscela di acqua ed
antigelo. Leggere l’etichetta dell’antigelo o del refrigerante.
■ Se si versa accidentalmente del refrigerante
Accertarsi di rimuoverlo con acqua per evitare danni ai componenti e alla
vernice.

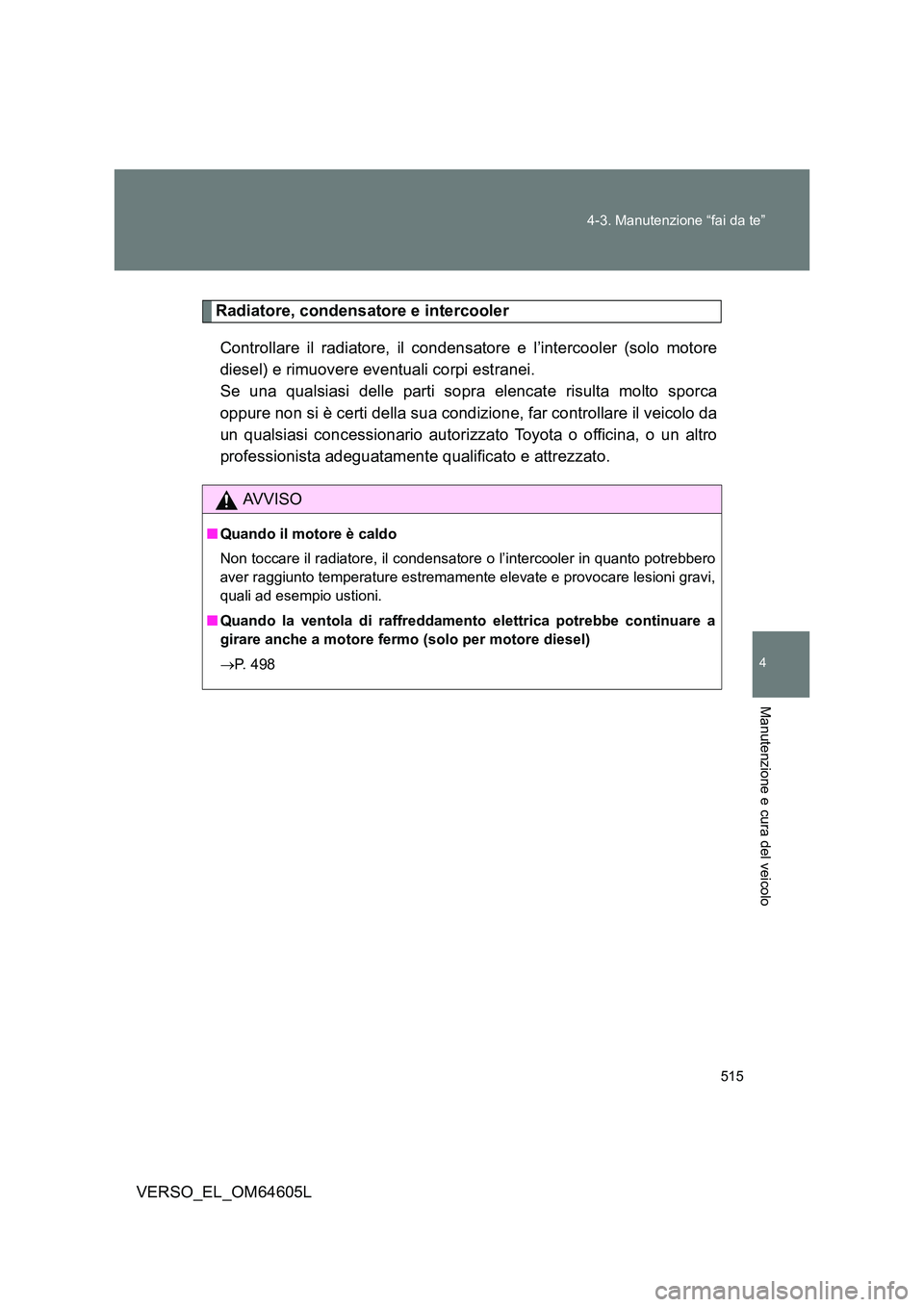

515
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L
Radiatore, condensatore e intercooler
Controllare il radiatore, il condensatore e l’intercooler (solo motore
diesel) e rimuovere eventuali corpi estranei.
Se una qualsiasi delle parti sopra elencate risulta molto sporca
oppure non si è certi della sua condizione, far controllare il veicolo da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
AVVISO
■ Quando il motore è caldo
Non toccare il radiatore, il condensat ore o l’intercooler in quanto potrebbero
aver raggiunto temperature estremament e elevate e provocare lesioni gravi,
quali ad esempio ustioni.
■ Quando la ventola di raffreddamento elettrica potrebbe continuare a
girare anche a motore fermo (solo per motore diesel)
 P. 498

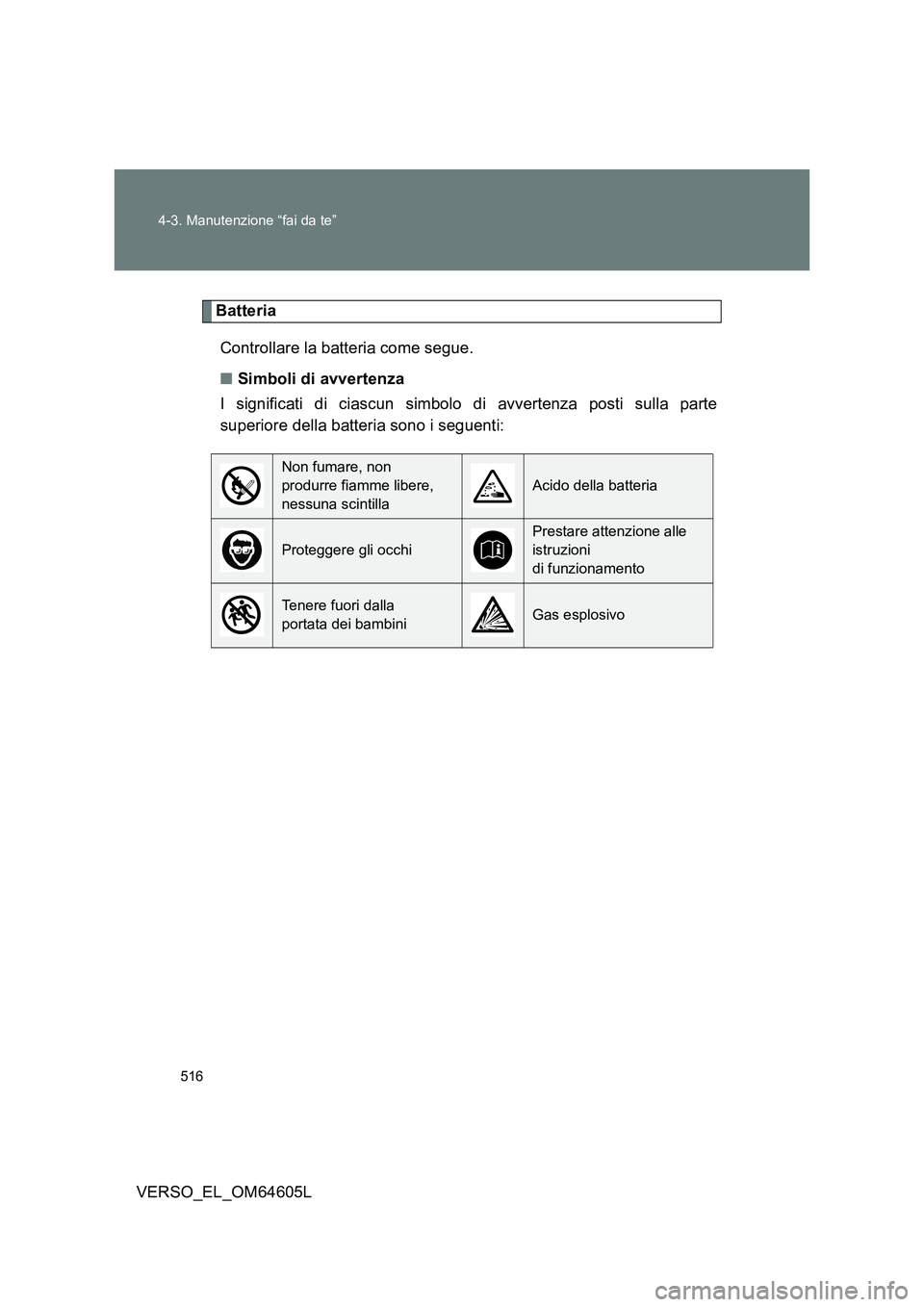

516
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L
Batteria
Controllare la batteria come segue.
■ Simboli di avvertenza
I significati di ciascun simbolo di avvertenza posti sulla parte
superiore della batteria sono i seguenti:
Non fumare, non
produrre fiamme libere,
nessuna scintilla
Acido della batteria
Proteggere gli occhi
Prestare attenzione alle
istruzioni
di funzionamento
Tenere fuori dalla
portata dei bambiniGas esplosivo

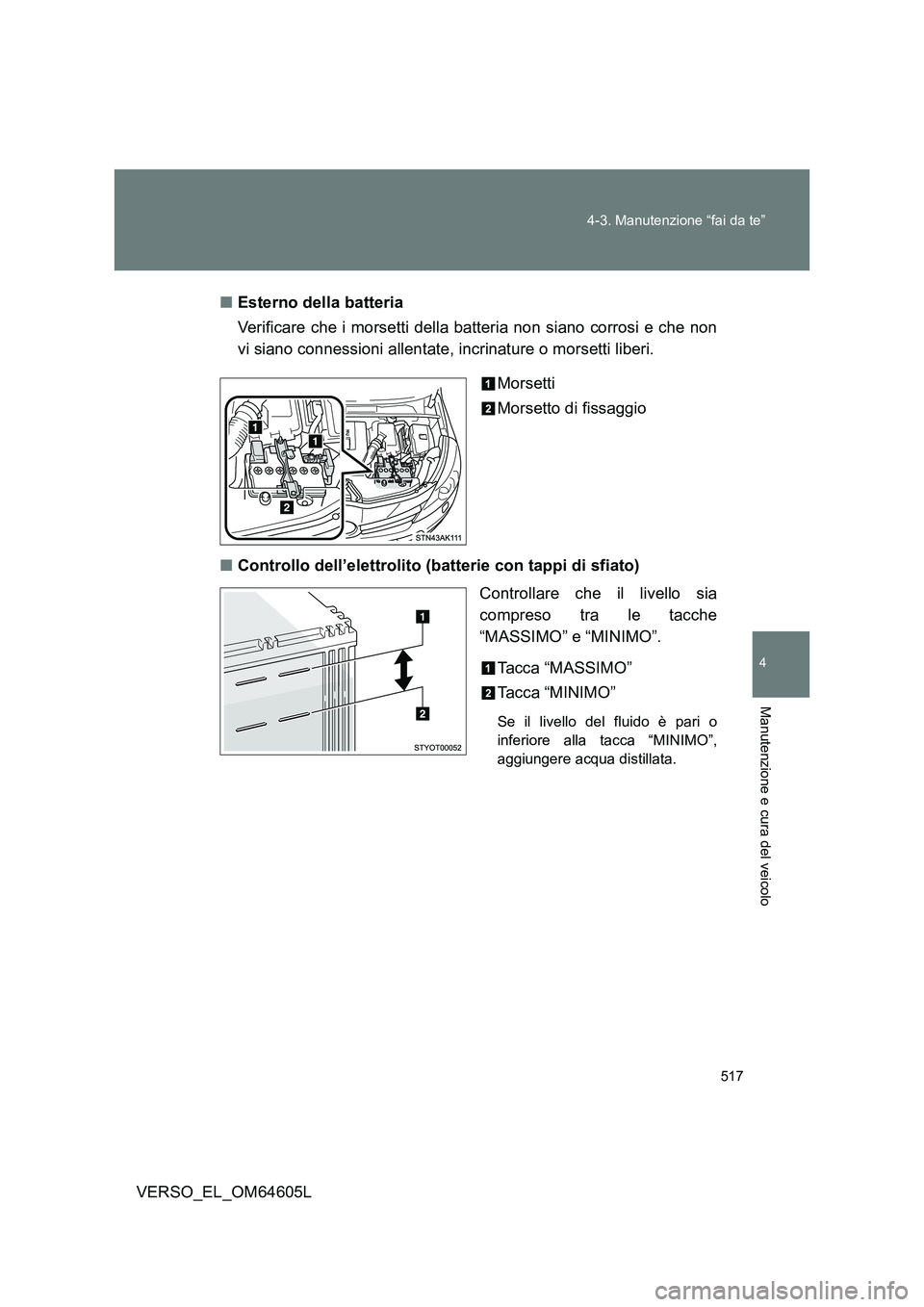

517
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L
■ Esterno della batteria
Verificare che i morsetti della batteria non siano corrosi e che non
vi siano connessioni allentate, incrinature o morsetti liberi.
Morsetti
Morsetto di fissaggio
■ Controllo dell’elettrolito (batterie con tappi di sfiato)
Controllare che il livello sia
compreso tra le tacche
“MASSIMO” e “MINIMO”.
Tacca “MASSIMO”
Tacca “MINIMO”
Se il livello del fluido è pari o
inferiore alla tacca “MINIMO”,
aggiungere acqua distillata.

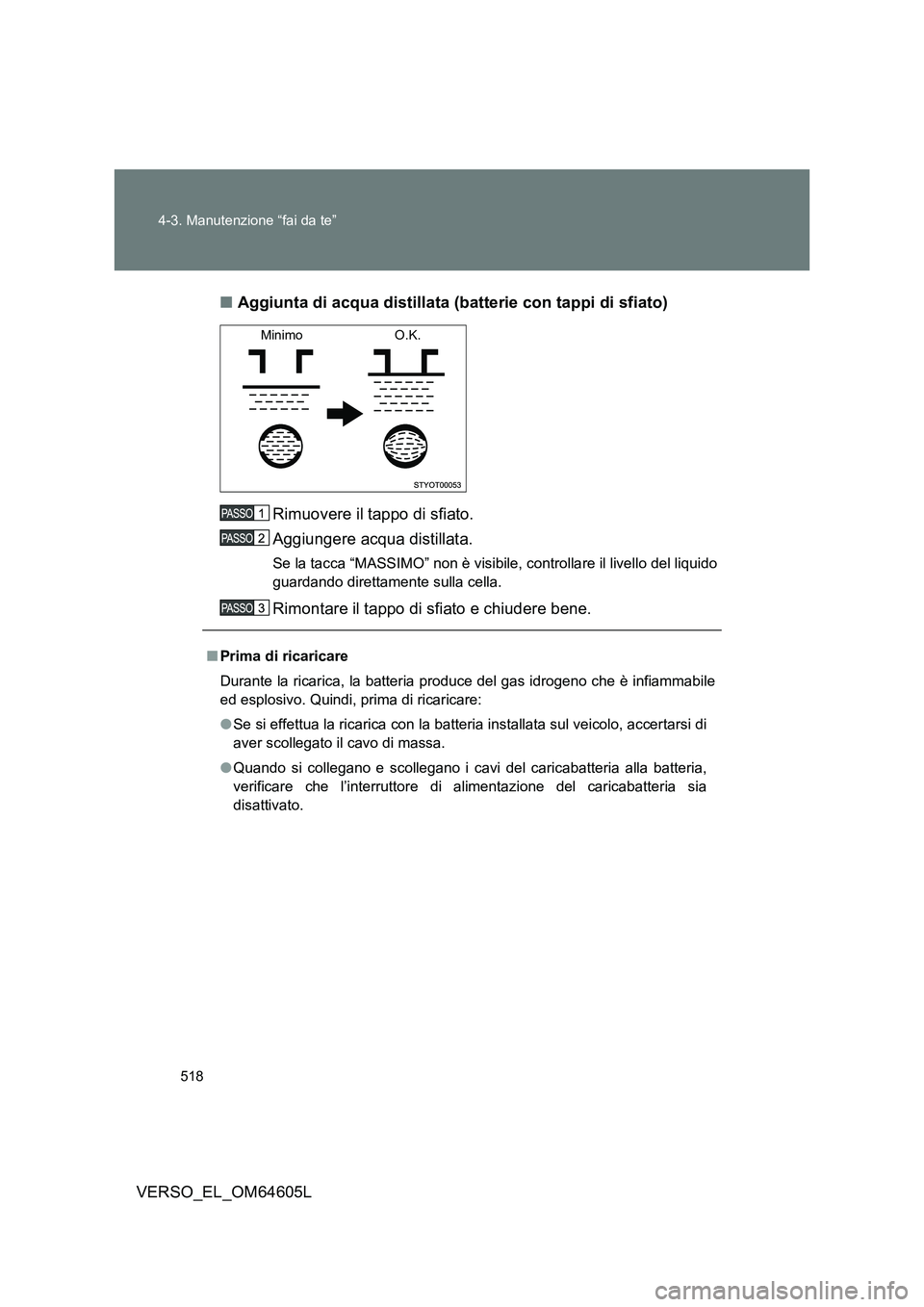

518
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L
■ Aggiunta di acqua distillata (batterie con tappi di sfiato)
Rimuovere il tappo di sfiato.
Aggiungere acqua distillata.
Se la tacca “MASSIMO” non è visibile, controllare il livello del liquido
guardando direttamente sulla cella.
Rimontare il tappo di sfiato e chiudere bene.
Minimo O.K.
■ Prima di ricaricare
Durante la ricarica, la batteria pr oduce del gas idrogeno che è infiammabile
ed esplosivo. Quindi, prima di ricaricare:
● Se si effettua la ricarica con la batteria installata sul veicolo, accertarsi di
aver scollegato il cavo di massa.
● Quando si collegano e scollegano i cavi del caricabatteria alla batteria,
verificare che l’interruttore di alimentazione del caricabatteria sia
disattivato.

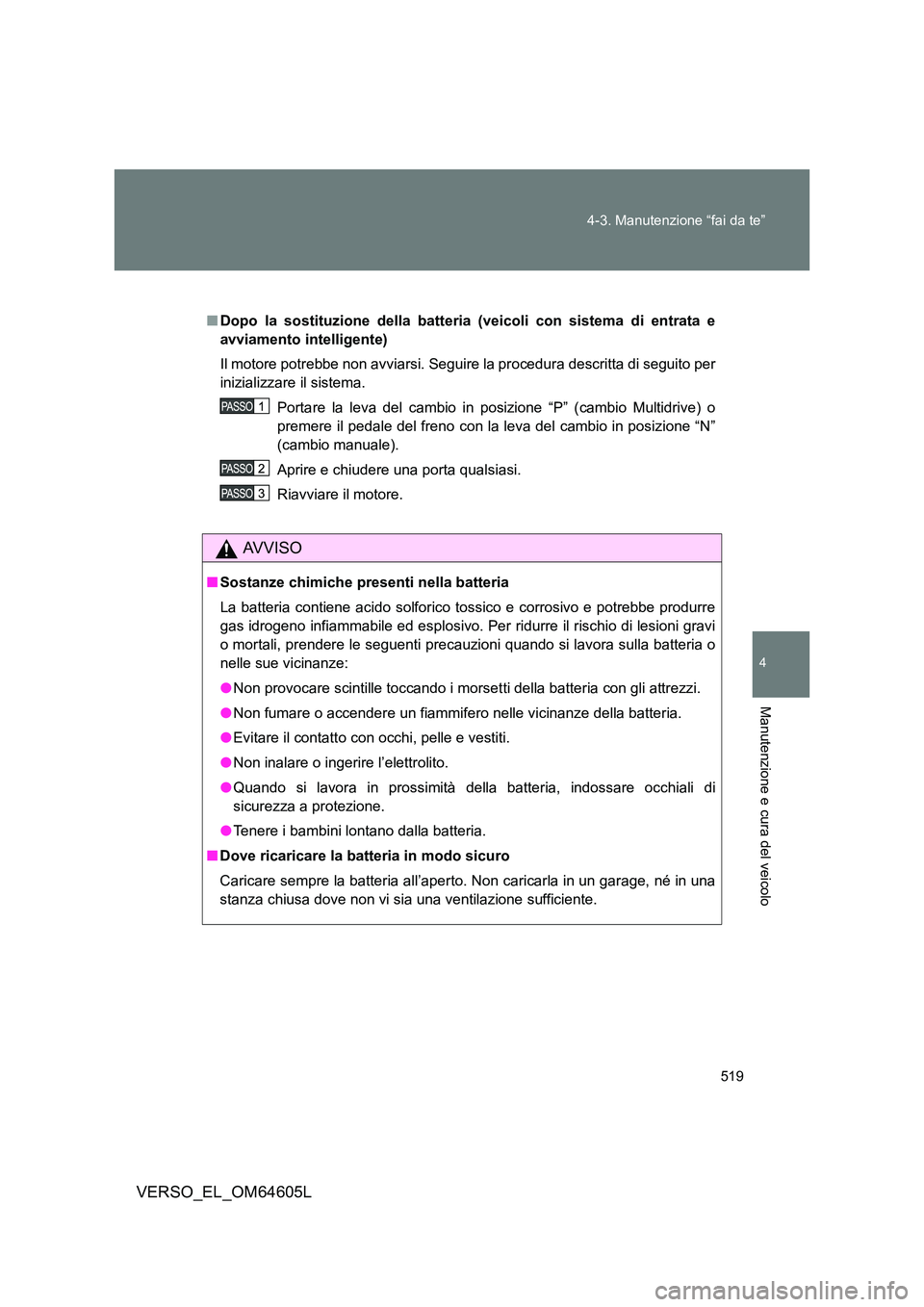

519
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L
■ Dopo la sostituzione della batteria (veicoli con sistema di entrata e
avviamento intelligente)
Il motore potrebbe non avviarsi. Seguire la procedura descritta di seguito per
inizializzare il sistema.
Portare la leva del cambio in posizione “P” (cambio Multidrive) o
premere il pedale del freno con la leva del cambio in posizione “N”
(cambio manuale).
Aprire e chiudere una porta qualsiasi.
Riavviare il motore.
AVVISO
■ Sostanze chimiche presenti nella batteria
La batteria contiene acido solforico tossico e corrosivo e potrebbe produrre
gas idrogeno infiammabile ed esplosivo. Per ridurre il rischio di lesioni gravi
o mortali, prendere le seguenti precauzioni quando si lavora sulla batteria o
nelle sue vicinanze:
● Non provocare scintille toccando i morsetti della batteria con gli attrezzi.
● Non fumare o accendere un fiammifero nelle vicinanze della batteria.
● Evitare il contatto con occhi, pelle e vestiti.
● Non inalare o ingerire l’elettrolito.
● Quando si lavora in prossimità della batteria, indossare occhiali di
sicurezza a protezione.
● Tenere i bambini lontano dalla batteria.
■ Dove ricaricare la batteria in modo sicuro
Caricare sempre la batteria all’aperto. Non caricarla in un garage, né in una
stanza chiusa dove non vi sia una ventilazione sufficiente.

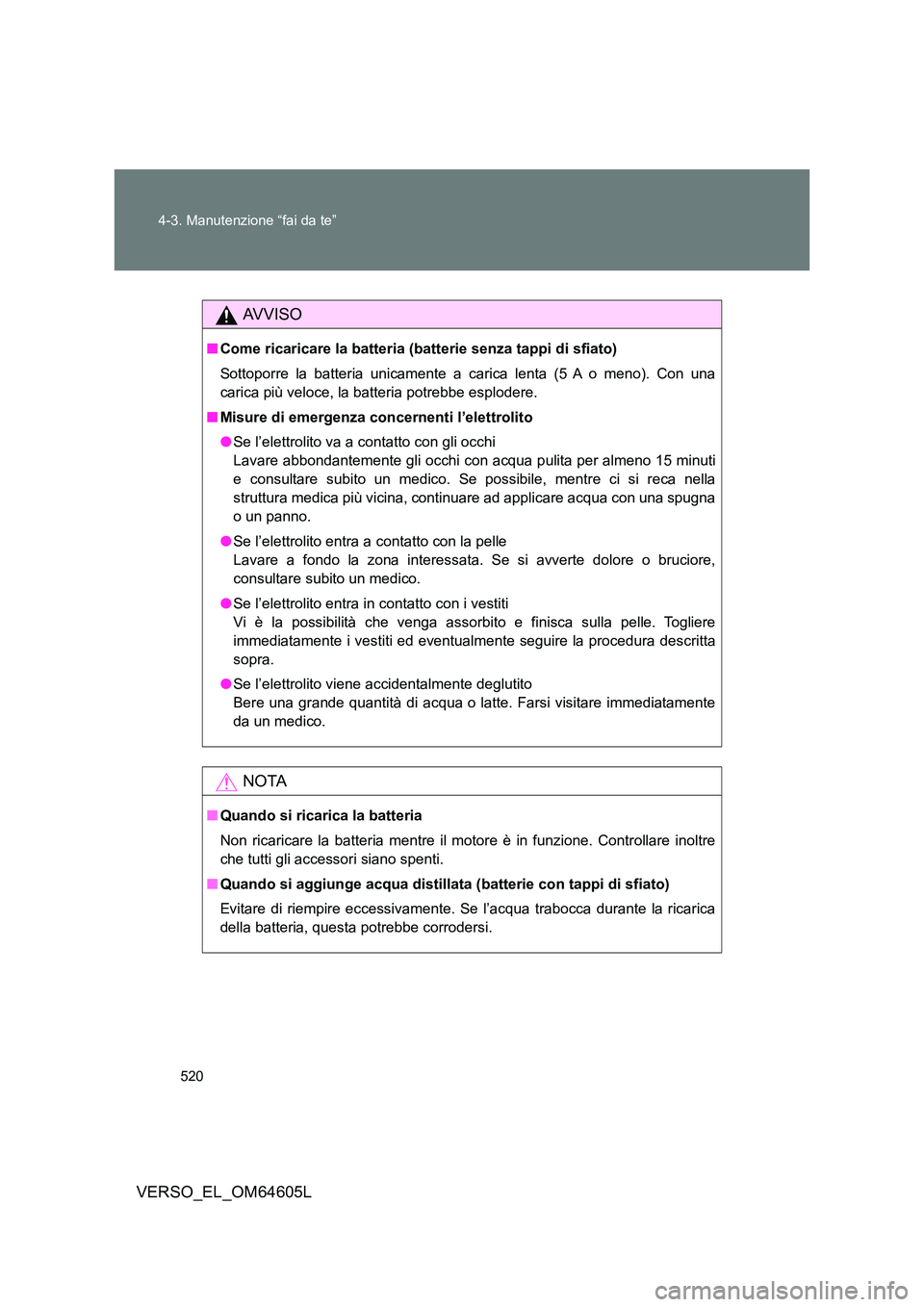

520
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L
AVVISO
■ Come ricaricare la batteria (batterie senza tappi di sfiato)
Sottoporre la batteria unicamente a carica lenta (5 A o meno). Con una
carica più veloce, la batteria potrebbe esplodere.
■ Misure di emergenza concernenti l’elettrolito
● Se l’elettrolito va a contatto con gli occhi
Lavare abbondantemente gli occhi con acqua pulita per almeno 15 minuti
e consultare subito un medico. Se possibile, mentre ci si reca nella
struttura medica più vicina, continuare ad applicare acqua con una spugna
o un panno.
● Se l’elettrolito entra a contatto con la pelle
Lavare a fondo la zona interessata. Se si avverte dolore o bruciore,
consultare subito un medico.
● Se l’elettrolito entra in contatto con i vestiti
Vi è la possibilità che venga assorbito e finisca sulla pelle. Togliere
immediatamente i vestiti ed eventualmente seguire la procedura descritta
sopra.
● Se l’elettrolito viene accidentalmente deglutito
Bere una grande quantità di acqua o latte. Farsi visitare immediatamente
da un medico.
NOTA
■ Quando si ricarica la batteria
Non ricaricare la batteria mentre il motore è in funzione. Controllare inoltre
che tutti gli accessori siano spenti.
■ Quando si aggiunge acqua distillata (batterie con tappi di sfiato)
Evitare di riempire eccessivamente. Se l’acqua trabocca durante la ricarica
della batteria, questa potrebbe corrodersi.
