4-5. Verwenden der Fahrunterstützungssysteme
Fahren

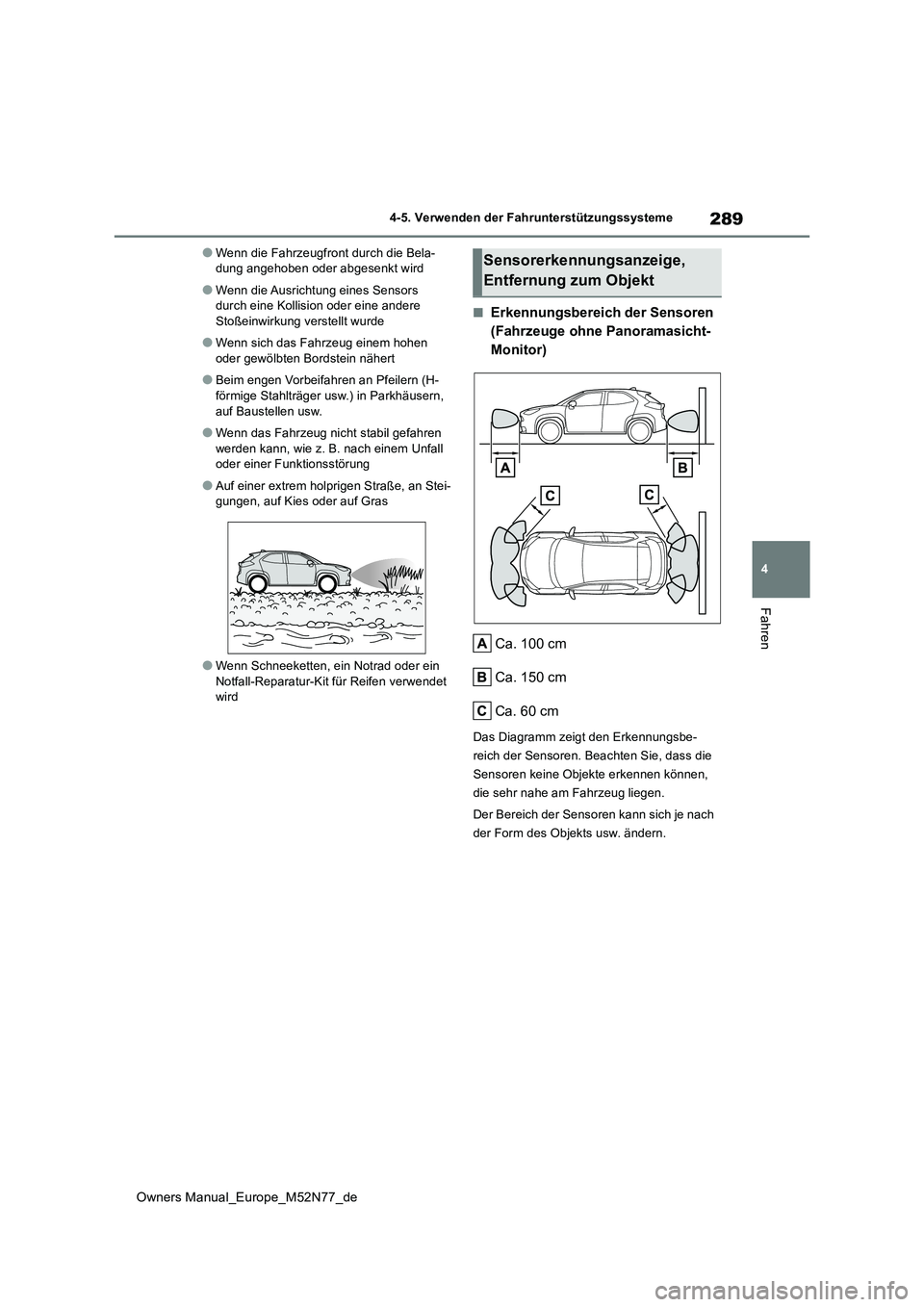

●Wenn die Fahrzeugfront durch die Bela- dung angehoben oder abgesenkt wird
●Wenn die Ausrichtung eines Sensors durch eine Kollision oder eine andere Stoßeinwirkung verstellt wurde
●Wenn sich das Fahrzeug einem hohen oder gewölbten Bordstein nähert
●Beim engen Vorbeifahren an Pfeilern (H-förmige Stahlträger usw.) in Parkhäusern,
auf Baustellen usw.
●Wenn das Fahrzeug nicht stabil gefahren
werden kann, wie z. B. nach einem Unfall oder einer Funktionsstörung
●Auf einer extrem holprigen Straße, an Stei-gungen, auf Kies oder auf Gras
●Wenn Schneeketten, ein Notrad oder ein Notfall-Reparatur-Kit für Reifen verwendet wird
■Erkennungsbereich der Sensoren
(Fahrzeuge ohne Panoramasicht-
Monitor)
Ca. 100 cm
Ca. 150 cm
Ca. 60 cm
Das Diagramm zeigt den Erkennungsbe-
reich der Sensoren. Beachten Sie, dass die
Sensoren keine Objekte erkennen können,
die sehr nahe am Fahrzeug liegen.
Der Bereich der Sensoren kann sich je nach
der Form des Objekts usw. ändern.
Sensorerkennungsanzeige,
Entfernung zum Objekt

290
Owners Manual_Europe_M52N77_de
4-5. Verwenden der Fahrunterstützungssysteme

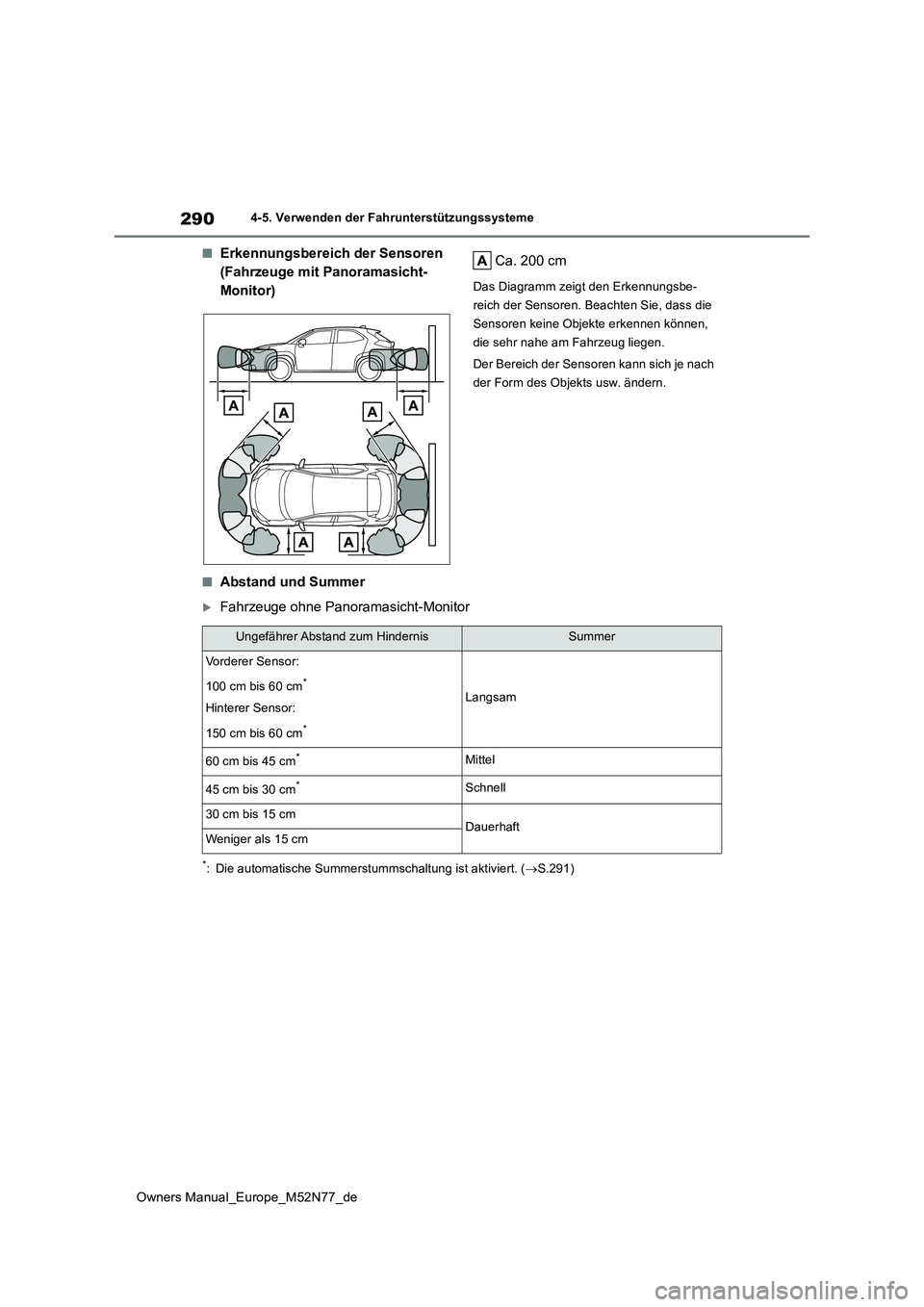

■Erkennungsbereich der Sensoren
(Fahrzeuge mit Panoramasicht-
Monitor)
Ca. 200 cm
Das Diagramm zeigt den Erkennungsbe-
reich der Sensoren. Beachten Sie, dass die
Sensoren keine Objekte erkennen können,
die sehr nahe am Fahrzeug liegen.
Der Bereich der Sensoren kann sich je nach
der Form des Objekts usw. ändern.
■Abstand und Summer
Fahrzeuge ohne Panoramasicht-Monitor
*: Die automatische Summerstummschaltung ist aktiviert. ( S.291)
Ungefährer Abstand zum HindernisSummer
Vorderer Sensor:
100 cm bis 60 cm*
Hinterer Sensor:
150 cm bis 60 cm*
Langsam
60 cm bis 45 cm*Mittel
45 cm bis 30 cm*Schnell
30 cm bis 15 cmDauerhaftWeniger als 15 cm

291
4
Owners Manual_Europe_M52N77_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

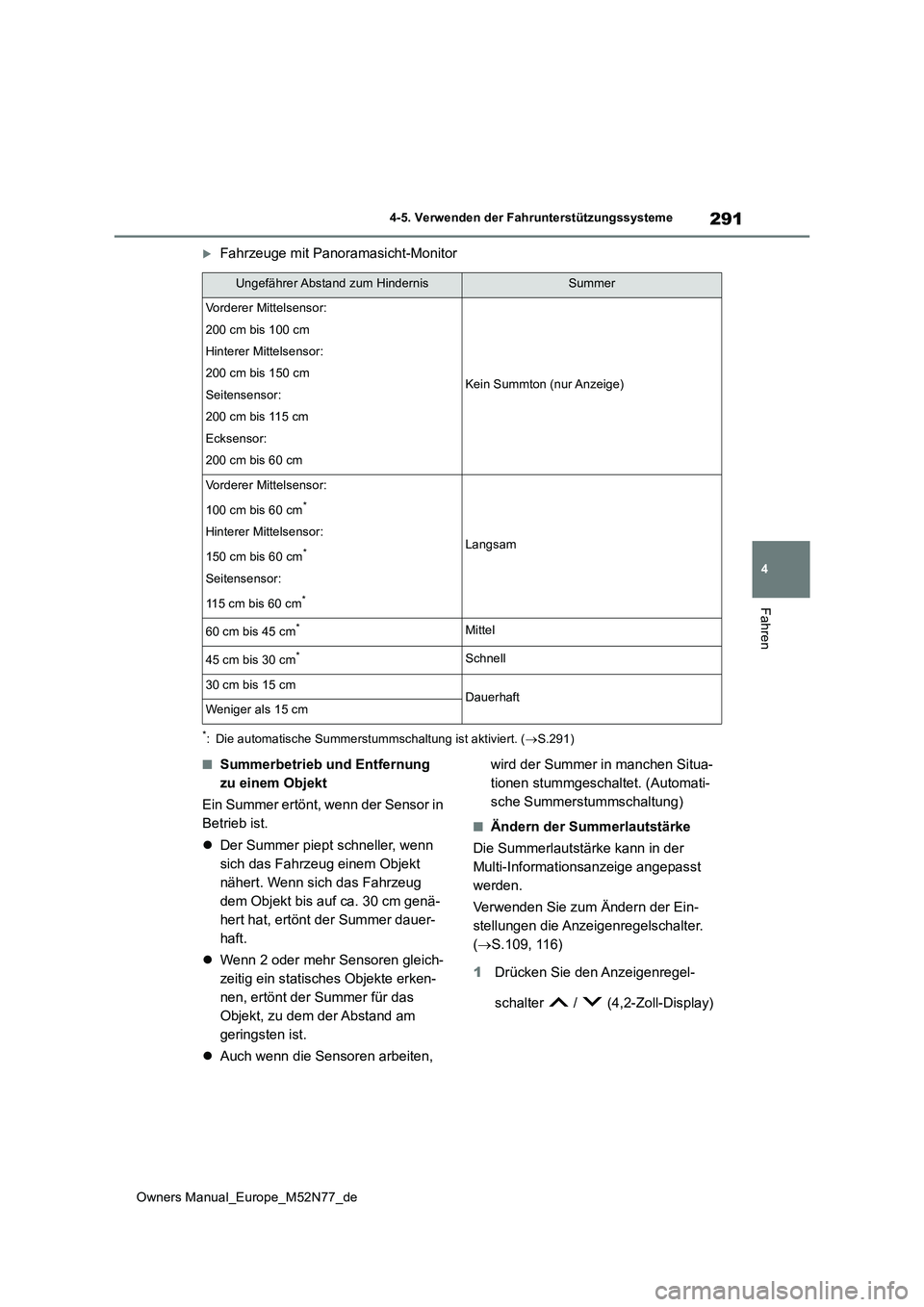

Fahrzeuge mit Panoramasicht-Monitor
*: Die automatische Summerstummschaltung ist aktiviert. (S.291)
■Summerbetrieb und Entfernung
zu einem Objekt
Ein Summer ertönt, wenn der Sensor in
Betrieb ist.
 Der Summer piept schneller, wenn
sich das Fahrzeug einem Objekt
nähert. Wenn sich das Fahrzeug
dem Objekt bis auf ca. 30 cm genä-
hert hat, ertönt der Summer dauer-
haft.
 Wenn 2 oder mehr Sensoren gleich-
zeitig ein statisches Objekte erken-
nen, ertönt der Summer für das
Objekt, zu dem der Abstand am
geringsten ist.
 Auch wenn die Sensoren arbeiten,
wird der Summer in manchen Situa-
tionen stummgeschaltet. (Automati-
sche Summerstummschaltung)
■Ändern der Summerlautstärke
Die Summerlautstärke kann in der
Multi-Informationsanzeige angepasst
werden.
Verwenden Sie zum Ändern der Ein-
stellungen die Anzeigenregelschalter.
( S.109, 116)
1 Drücken Sie den Anzeigenregel-
schalter / (4,2-Zoll-Display)
Ungefährer Abstand zum HindernisSummer
Vorderer Mittelsensor:
200 cm bis 100 cm
Hinterer Mittelsensor:
200 cm bis 150 cm
Seitensensor:
200 cm bis 115 cm
Ecksensor:
200 cm bis 60 cm
Kein Summton (nur Anzeige)
Vorderer Mittelsensor:
100 cm bis 60 cm*
Hinterer Mittelsensor:
150 cm bis 60 cm*
Seitensensor:
115 cm bis 60 cm*
Langsam
60 cm bis 45 cm*Mittel
45 cm bis 30 cm*Schnell
30 cm bis 15 cmDauerhaftWeniger als 15 cm

292
Owners Manual_Europe_M52N77_de
4-5. Verwenden der Fahrunterstützungssysteme

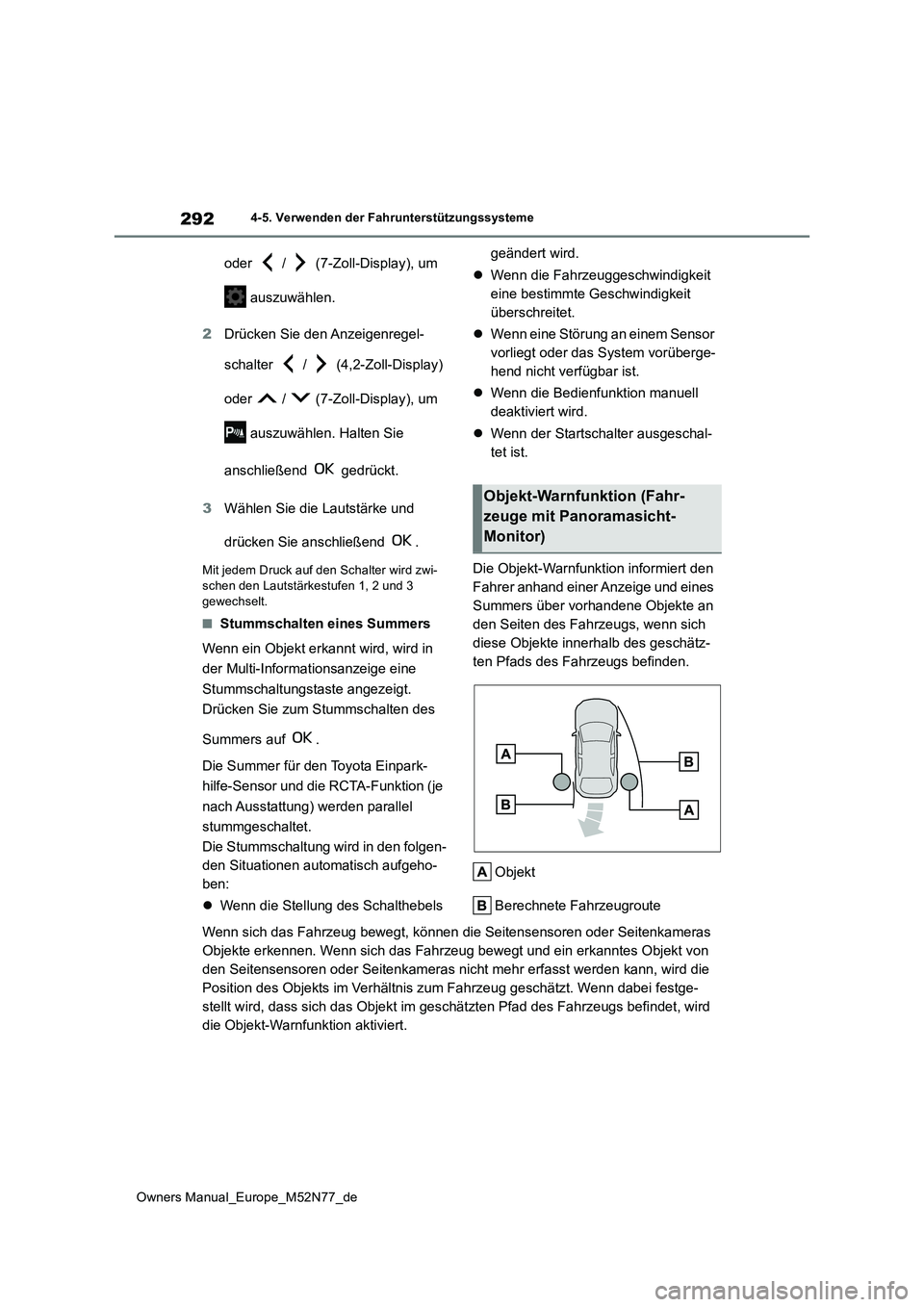

oder / (7-Zoll-Display), um
auszuwählen.
2 Drücken Sie den Anzeigenregel-
schalter / (4,2-Zoll-Display)
oder / (7-Zoll-Display), um
auszuwählen. Halten Sie
anschließend gedrückt.
3 Wählen Sie die Lautstärke und
drücken Sie anschließend .
Mit jedem Druck auf den Schalter wird zwi-
schen den Lautstärkestufen 1, 2 und 3 gewechselt.
■Stummschalten eines Summers
Wenn ein Objekt erkannt wird, wird in
der Multi-Informationsanzeige eine
Stummschaltungstaste angezeigt.
Drücken Sie zum Stummschalten des
Summers auf .
Die Summer für den Toyota Einpark-
hilfe-Sensor und die RCTA-Funktion (je
nach Ausstattung) werden parallel
stummgeschaltet.
Die Stummschaltung wird in den folgen-
den Situationen automatisch aufgeho-
ben:
 Wenn die Stellung des Schalthebels
geändert wird.
 Wenn die Fahrzeuggeschwindigkeit
eine bestimmte Geschwindigkeit
überschreitet.
 Wenn eine Störung an einem Sensor
vorliegt oder das System vorüberge-
hend nicht verfügbar ist.
 Wenn die Bedienfunktion manuell
deaktiviert wird.
 Wenn der Startschalter ausgeschal-
tet ist.
Die Objekt-Warnfunktion informiert den
Fahrer anhand einer Anzeige und eines
Summers über vorhandene Objekte an
den Seiten des Fahrzeugs, wenn sich
diese Objekte innerhalb des geschätz-
ten Pfads des Fahrzeugs befinden.
Objekt
Berechnete Fahrzeugroute
Wenn sich das Fahrzeug bewegt, können die Seitensensoren oder S eitenkameras
Objekte erkennen. Wenn sich das Fahrzeug bewegt und ein erkannt es Objekt von
den Seitensensoren oder Seitenkameras nicht mehr erfasst werden kann, wird die
Position des Objekts im Verhältnis zum Fahrzeug geschätzt. Wenn dabei festge-
stellt wird, dass sich das Objekt im geschätzten Pfad des Fahrz eugs befindet, wird
die Objekt-Warnfunktion aktiviert.
Objekt-Warnfunktion (Fahr-
zeuge mit Panoramasicht-
Monitor)

293
4
Owners Manual_Europe_M52N77_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

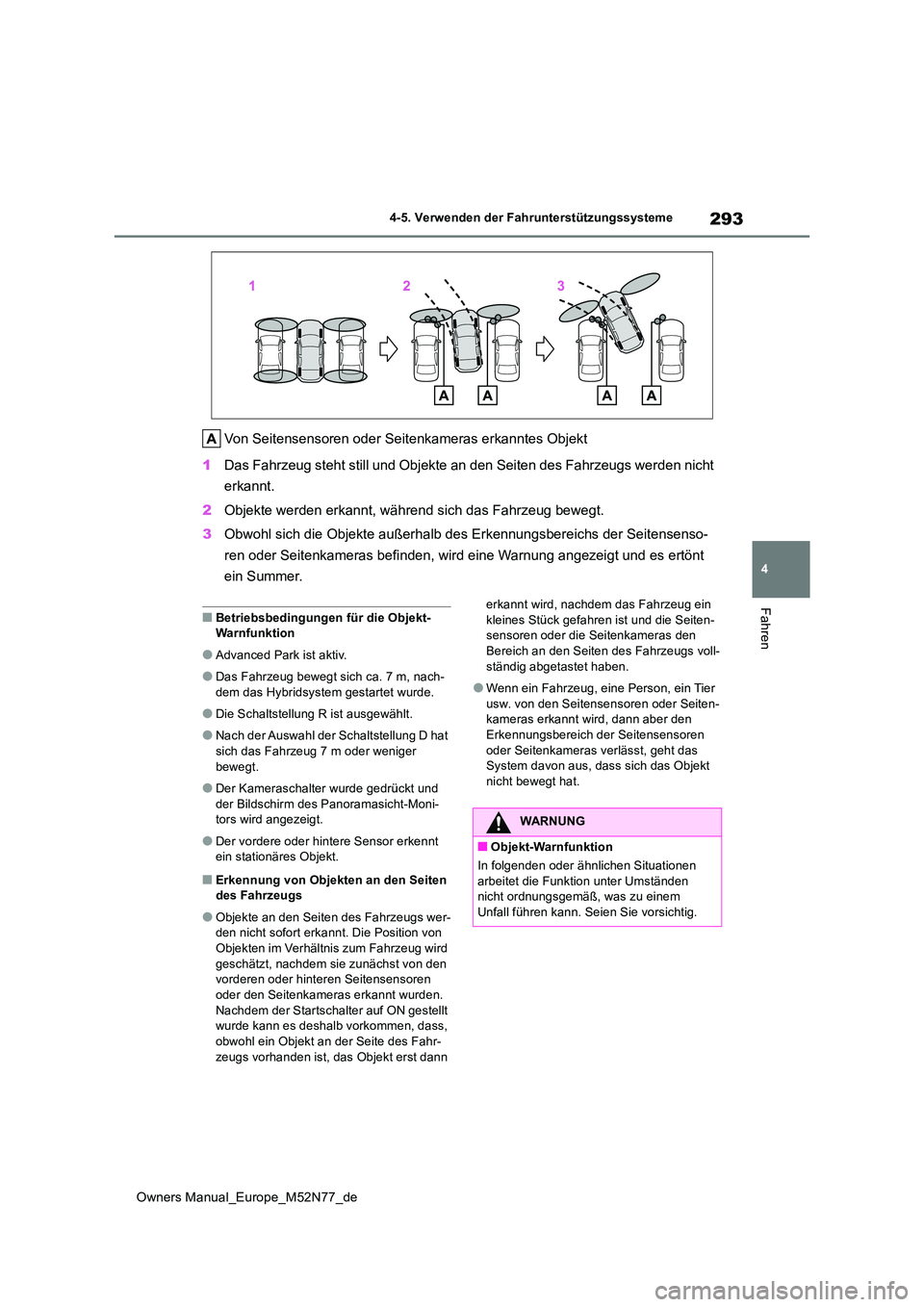

Von Seitensensoren oder Seitenkameras erkanntes Objekt
1 Das Fahrzeug steht still und Objekte an den Seiten des Fahrzeugs werden nicht
erkannt.
2 Objekte werden erkannt, während sich das Fahrzeug bewegt.
3 Obwohl sich die Objekte außerhalb des Erkennungsbereichs der Seitensenso-
ren oder Seitenkameras befinden, wird eine Warnung angezeigt un d es ertönt
ein Summer.
■Betriebsbedingungen für die Objekt- Warnfunktion
●Advanced Park ist aktiv.
●Das Fahrzeug bewegt sich ca. 7 m, nach-
dem das Hybridsystem gestartet wurde.
●Die Schaltstellung R ist ausgewählt.
●Nach der Auswahl der Schaltstellung D hat sich das Fahrzeug 7 m oder weniger
bewegt.
●Der Kameraschalter wurde gedrückt und
der Bildschirm des Panoramasicht-Moni- tors wird angezeigt.
●Der vordere oder hintere Sensor erkennt ein stationäres Objekt.
■Erkennung von Objekten an den Seiten des Fahrzeugs
●Objekte an den Seiten des Fahrzeugs wer-den nicht sofort erkannt. Die Position von
Objekten im Verhältnis zum Fahrzeug wird geschätzt, nachdem sie zunächst von den vorderen oder hinteren Seitensensoren
oder den Seitenkameras erkannt wurden. Nachdem der Startschalter auf ON gestellt wurde kann es deshalb vorkommen, dass,
obwohl ein Objekt an der Seite des Fahr- zeugs vorhanden ist, das Objekt erst dann
erkannt wird, nachdem das Fahrzeug ein kleines Stück gefahren ist und die Seiten-sensoren oder die Seitenkameras den
Bereich an den Seiten des Fahrzeugs voll- ständig abgetastet haben.
●Wenn ein Fahrzeug, eine Person, ein Tier usw. von den Seitensensoren oder Seiten-kameras erkannt wird, dann aber den
Erkennungsbereich der Seitensensoren oder Seitenkameras verlässt, geht das System davon aus, dass sich das Objekt
nicht bewegt hat.
WARNUNG
■Objekt-Warnfunktion
In folgenden oder ähnlichen Situationen
arbeitet die Funktion unter Umständen nicht ordnungsgemäß, was zu einem Unfall führen kann. Seien Sie vorsichtig.

294
Owners Manual_Europe_M52N77_de
4-5. Verwenden der Fahrunterstützungssysteme
*: Je nach Ausstattung
WARNUNG

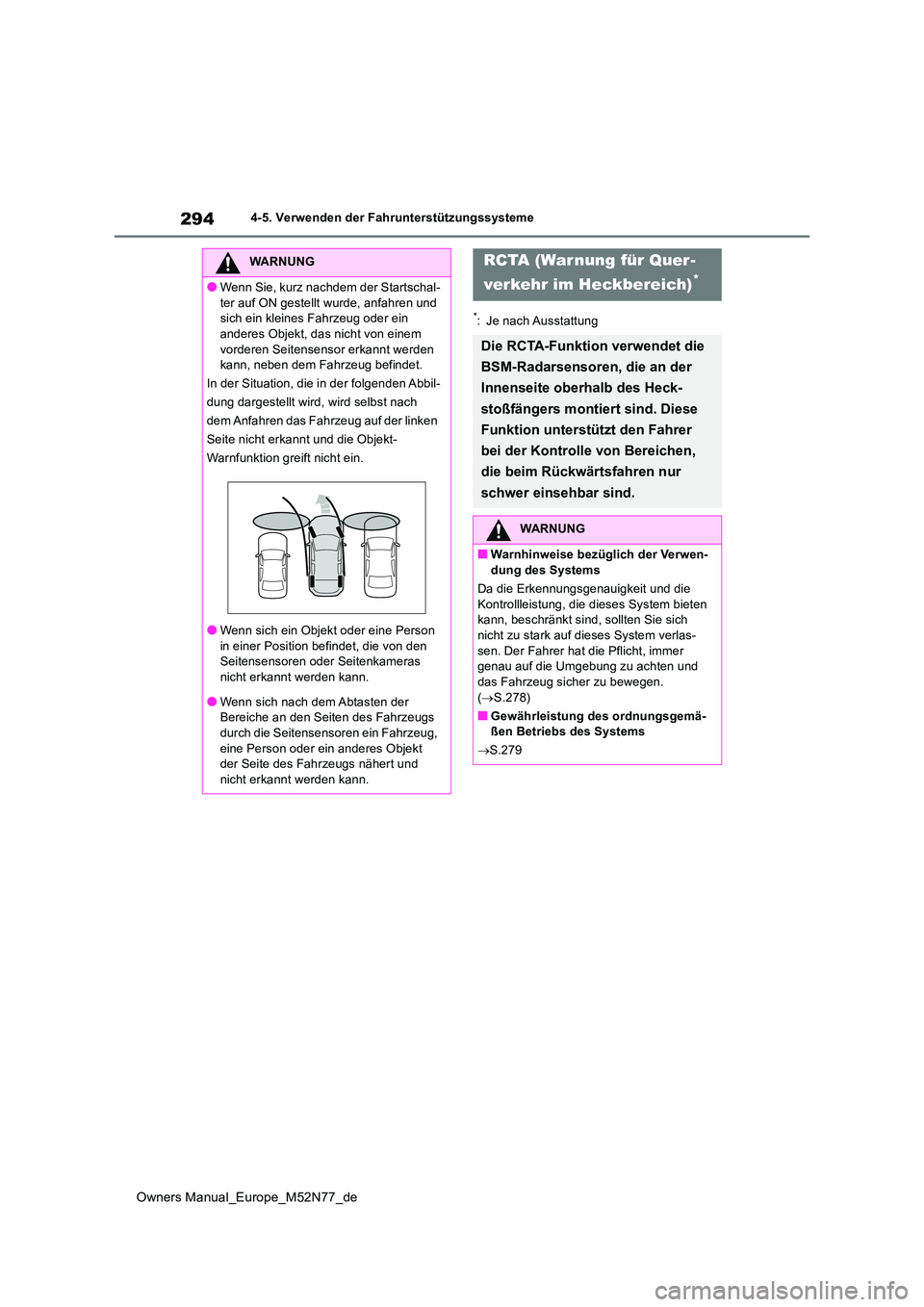

●Wenn Sie, kurz nachdem der Startschal-
ter auf ON gestellt wurde, anfahren und sich ein kleines Fahrzeug oder ein anderes Objekt, das nicht von einem
vorderen Seitensensor erkannt werden kann, neben dem Fahrzeug befindet.
In der Situation, die in der folgenden Abbil-
dung dargestellt wird, wird selbst nach
dem Anfahren das Fahrzeug auf der linken
Seite nicht erkannt und die Objekt-
Warnfunktion greift nicht ein.
●Wenn sich ein Objekt oder eine Person
in einer Position befindet, die von den Seitensensoren oder Seitenkameras nicht erkannt werden kann.
●Wenn sich nach dem Abtasten der Bereiche an den Seiten des Fahrzeugs
durch die Seitensensoren ein Fahrzeug, eine Person oder ein anderes Objekt der Seite des Fahrzeugs nähert und
nicht erkannt werden kann.
RCTA (Warnung für Quer-
verkehr im Heckbereich)*
Die RCTA-Funktion verwendet die
BSM-Radarsensoren, die an der
Innenseite oberhalb des Heck-
stoßfängers montiert sind. Diese
Funktion unterstützt den Fahrer
bei der Kontrolle von Bereichen,
die beim Rückwärtsfahren nur
schwer einsehbar sind.
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung des Systems
Da die Erkennungsgenauigkeit und die Kontrollleistung, die dieses System bieten kann, beschränkt sind, sollten Sie sich
nicht zu stark auf dieses System verlas- sen. Der Fahrer hat die Pflicht, immer genau auf die Umgebung zu achten und
das Fahrzeug sicher zu bewegen. ( S.278)
■Gewährleistung des ordnungsgemä- ßen Betriebs des Systems
 S.279

295
4
Owners Manual_Europe_M52N77_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

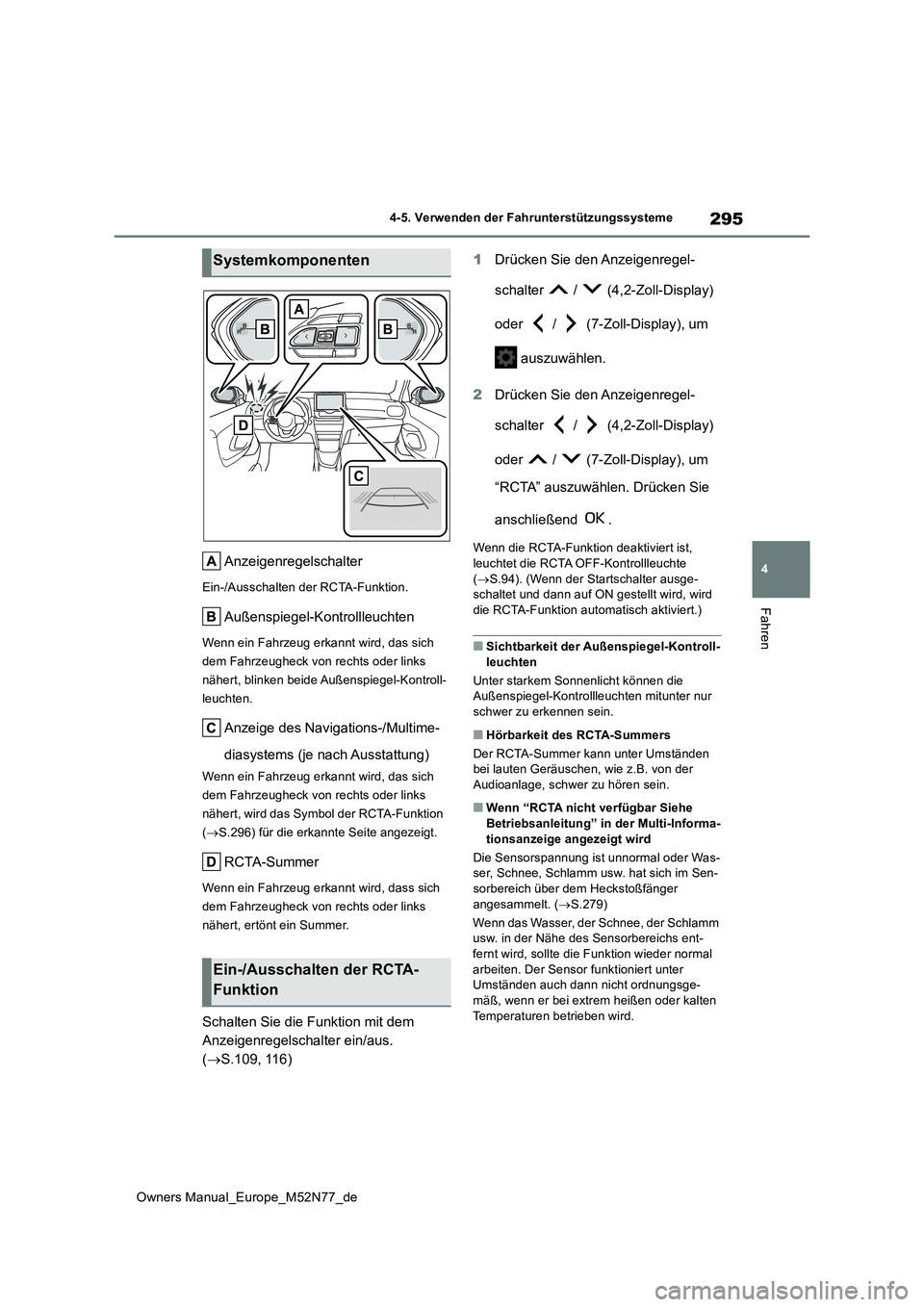

Anzeigenregelschalter
Ein-/Ausschalten der RCTA-Funktion.
Außenspiegel-Kontrollleuchten
Wenn ein Fahrzeug erkannt wird, das sich
dem Fahrzeugheck von rechts oder links
nähert, blinken beide Außenspiegel-Kontroll-
leuchten.
Anzeige des Navigations-/Multime-
diasystems (je nach Ausstattung)
Wenn ein Fahrzeug erka nnt wird, das sich
dem Fahrzeugheck von rechts oder links
nähert, wird das Symbol der RCTA-Funktion
( S.296) für die erkannte Seite angezeigt.
RCTA-Summer
Wenn ein Fahrzeug erkannt wird, dass sich
dem Fahrzeugheck von rechts oder links
nähert, ertönt ein Summer.
Schalten Sie die Funktion mit dem
Anzeigenregelschalter ein/aus.
( S.109, 116)
1 Drücken Sie den Anzeigenregel-
schalter / (4,2-Zoll-Display)
oder / (7-Zoll-Display), um
auszuwählen.
2 Drücken Sie den Anzeigenregel-
schalter / (4,2-Zoll-Display)
oder / (7-Zoll-Display), um
“RCTA” auszuwählen. Drücken Sie
anschließend .
Wenn die RCTA-Funktion deaktiviert ist,
leuchtet die RCTA OFF-Kontrollleuchte ( S.94). (Wenn der Startschalter ausge- schaltet und dann auf ON gestellt wird, wird
die RCTA-Funktion automatisch aktiviert.)
■Sichtbarkeit der Außenspiegel-Kontroll- leuchten
Unter starkem Sonnenlicht können die Außenspiegel-Kontrollleuchten mitunter nur
schwer zu erkennen sein.
■Hörbarkeit des RCTA-Summers
Der RCTA-Summer kann unter Umständen bei lauten Geräuschen, wie z.B. von der Audioanlage, schwer zu hören sein.
■Wenn “RCTA nicht verfügbar Siehe
Betriebsanleitung” in der Multi-Informa- tionsanzeige angezeigt wird
Die Sensorspannung ist unnormal oder Was- ser, Schnee, Schlamm usw. hat sich im Sen-
sorbereich über dem Heckstoßfänger angesammelt. ( S.279)
Wenn das Wasser, der Schnee, der Schlamm usw. in der Nähe des Sensorbereichs ent-
fernt wird, sollte die Funktion wieder normal arbeiten. Der Sensor funktioniert unter Umständen auch dann nicht ordnungsge-
mäß, wenn er bei extrem heißen oder kalten Temperaturen betrieben wird.
Systemkomponenten
Ein-/Ausschalten der RCTA-
Funktion

296
Owners Manual_Europe_M52N77_de
4-5. Verwenden der Fahrunterstützungssysteme

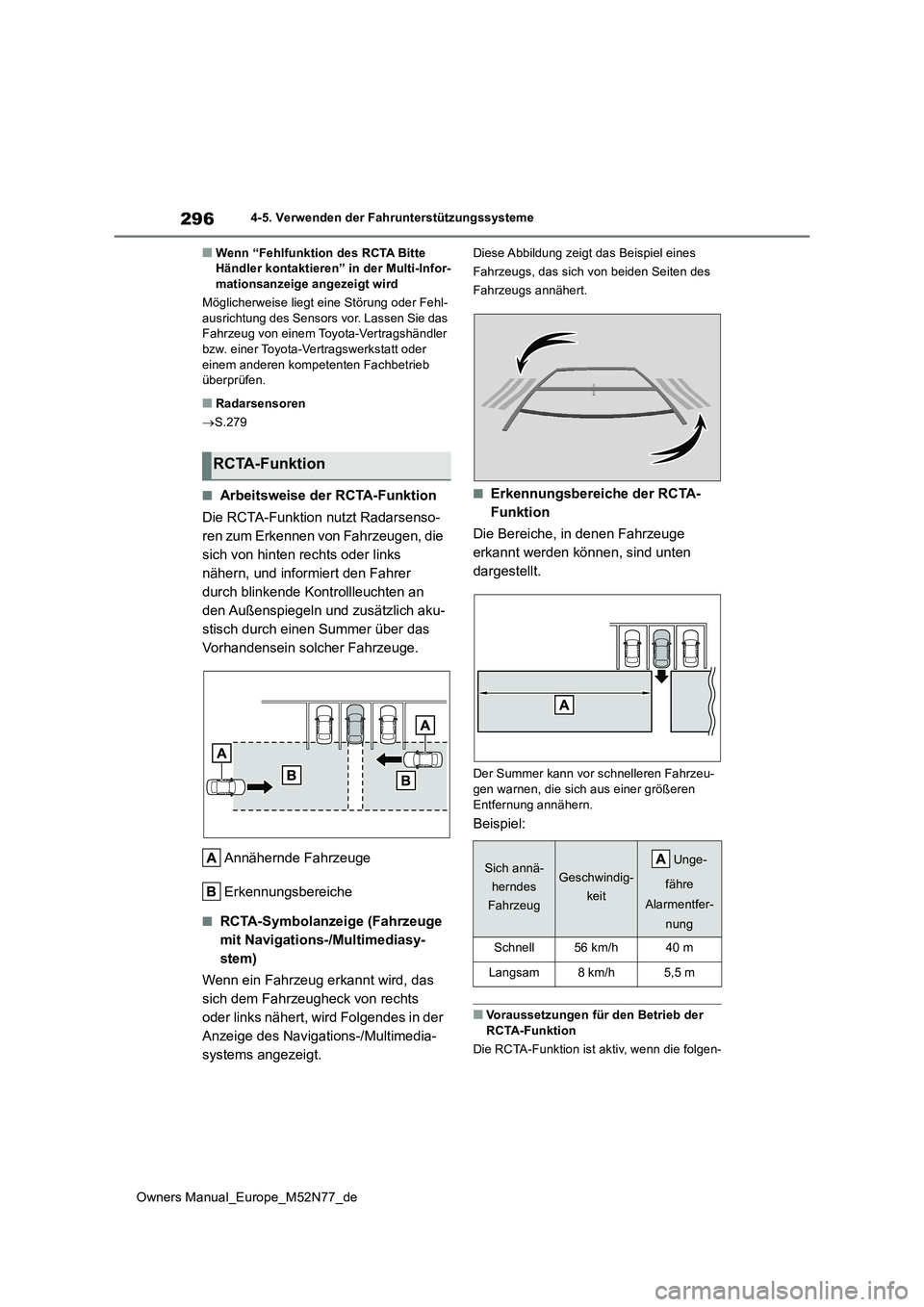

■Wenn “Fehlfunktion des RCTA Bitte Händler kontaktieren” in der Multi-Infor-mationsanzeige angezeigt wird
Möglicherweise liegt eine Störung oder Fehl-
ausrichtung des Sensors vor. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
■Radarsensoren
 S.279
■Arbeitsweise der RCTA-Funktion
Die RCTA-Funktion nutzt Radarsenso-
ren zum Erkennen von Fahrzeugen, die
sich von hinten rechts oder links
nähern, und informiert den Fahrer
durch blinkende Kontrollleuchten an
den Außenspiegeln und zusätzlich aku-
stisch durch einen Summer über das
Vorhandensein solcher Fahrzeuge.
Annähernde Fahrzeuge
Erkennungsbereiche
■RCTA-Symbolanzeige (Fahrzeuge
mit Navigations-/Multimediasy-
stem)
Wenn ein Fahrzeug erkannt wird, das
sich dem Fahrzeugheck von rechts
oder links nähert, wird Folgendes in der
Anzeige des Navigations-/Multimedia-
systems angezeigt.
Diese Abbildung zeigt das Beispiel eines
Fahrzeugs, das sich von beiden Seiten des
Fahrzeugs annähert.
■Erkennungsbereiche der RCTA-
Funktion
Die Bereiche, in denen Fahrzeuge
erkannt werden können, sind unten
dargestellt.
Der Summer kann vor schnelleren Fahrzeu- gen warnen, die sich aus einer größeren
Entfernung annähern.
Beispiel:
■Voraussetzungen für den Betrieb der RCTA-Funktion
Die RCTA-Funktion ist aktiv, wenn die folgen-
RCTA-Funktion
Sich annä-
herndes
Fahrzeug
Geschwindig-
keit
Unge-
fähre
Alarmentfer-
nung
Schnell56 km/h40 m
Langsam8 km/h5,5 m

297
4
Owners Manual_Europe_M52N77_de

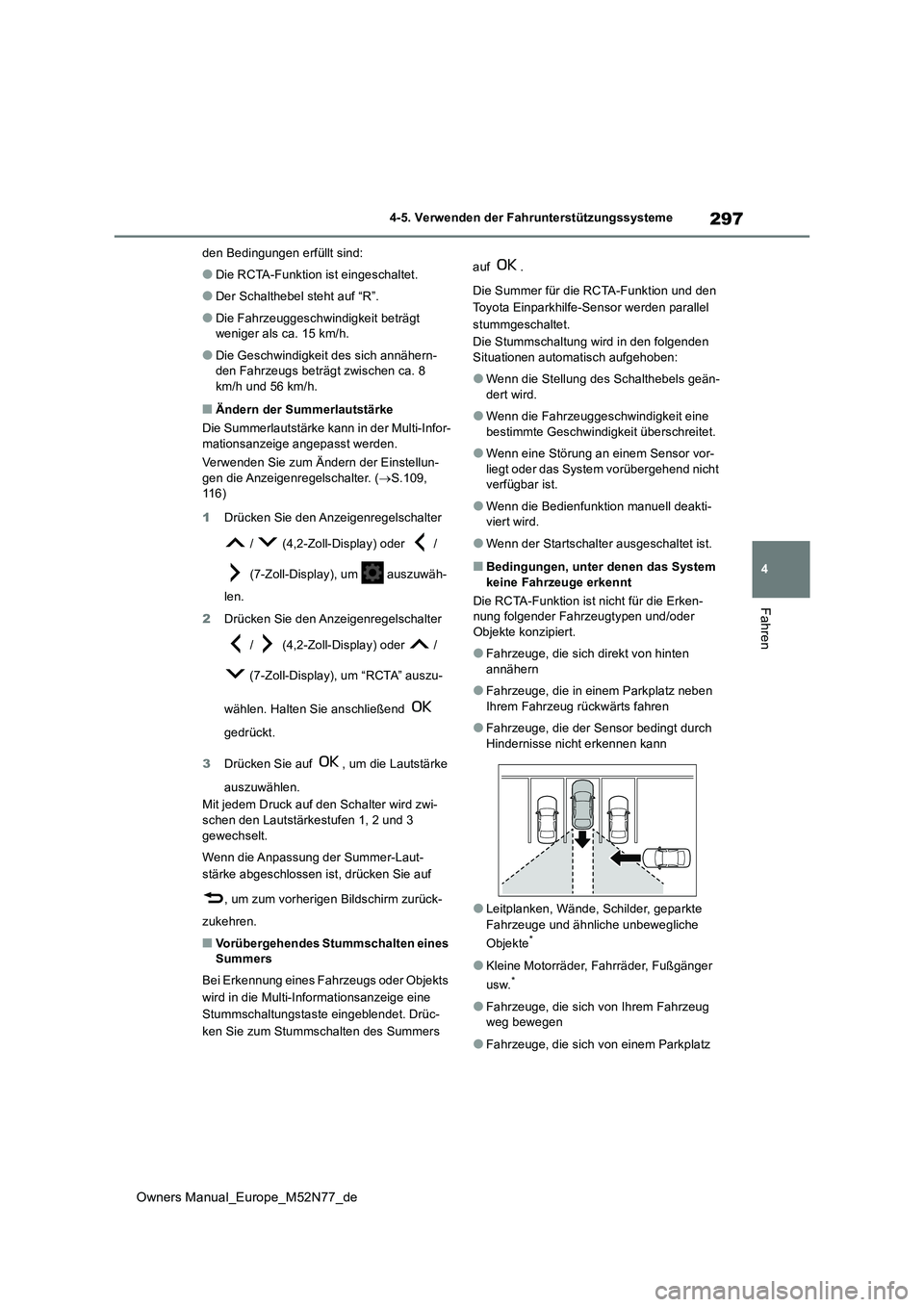

4-5. Verwenden der Fahrunterstützungssysteme
Fahren
den Bedingungen erfüllt sind:
●Die RCTA-Funktion ist eingeschaltet.
●Der Schalthebel steht auf “R”.
●Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 15 km/h.
●Die Geschwindigkeit des sich annähern-den Fahrzeugs beträgt zwischen ca. 8 km/h und 56 km/h.
■Ändern der Summerlautstärke
Die Summerlautstärke kann in der Multi-Infor-
mationsanzeige angepasst werden.
Verwenden Sie zum Ändern der Einstellun- gen die Anzeigenregelschalter. ( S.109, 116)
1 Drücken Sie den Anzeigenregelschalter
/ (4,2-Zoll-Display) oder /
(7-Zoll-Display), um auszuwäh-
len.
2 Drücken Sie den Anzeigenregelschalter
/ (4,2-Zoll-Display) oder /
(7-Zoll-Display), um “RCTA” auszu-
wählen. Halten Sie anschließend
gedrückt.
3 Drücken Sie auf , um die Lautstärke
auszuwählen.
Mit jedem Druck auf den Schalter wird zwi- schen den Lautstärkestufen 1, 2 und 3
gewechselt.
Wenn die Anpassung der Summer-Laut-
stärke abgeschlossen ist, drücken Sie auf
, um zum vorherigen Bildschirm zurück-
zukehren.
■Vorübergehendes Stummschalten eines Summers
Bei Erkennung eines Fahrzeugs oder Objekts
wird in die Multi-Informationsanzeige eine
Stummschaltungstaste eingeblendet. Drüc-
ken Sie zum Stummschalten des Summers
auf .
Die Summer für die RCTA-Funktion und den
Toyota Einparkhilfe-Sensor werden parallel
stummgeschaltet.
Die Stummschaltung wird in den folgenden
Situationen automatisch aufgehoben:
●Wenn die Stellung des Schalthebels geän-
dert wird.
●Wenn die Fahrzeuggeschwindigkeit eine
bestimmte Geschwindigkeit überschreitet.
●Wenn eine Störung an einem Sensor vor-
liegt oder das System vorübergehend nicht verfügbar ist.
●Wenn die Bedienfunktion manuell deakti-viert wird.
●Wenn der Startschalter ausgeschaltet ist.
■Bedingungen, unter denen das System keine Fahrzeuge erkennt
Die RCTA-Funktion ist nicht für die Erken- nung folgender Fahrzeugtypen und/oder
Objekte konzipiert.
●Fahrzeuge, die sich direkt von hinten
annähern
●Fahrzeuge, die in einem Parkplatz neben
Ihrem Fahrzeug rückwärts fahren
●Fahrzeuge, die der Sensor bedingt durch
Hindernisse nicht erkennen kann
●Leitplanken, Wände, Schilder, geparkte
Fahrzeuge und ähnliche unbewegliche
Objekte*
●Kleine Motorräder, Fahrräder, Fußgänger
usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug weg bewegen
●Fahrzeuge, die sich v on einem Parkplatz

298
Owners Manual_Europe_M52N77_de

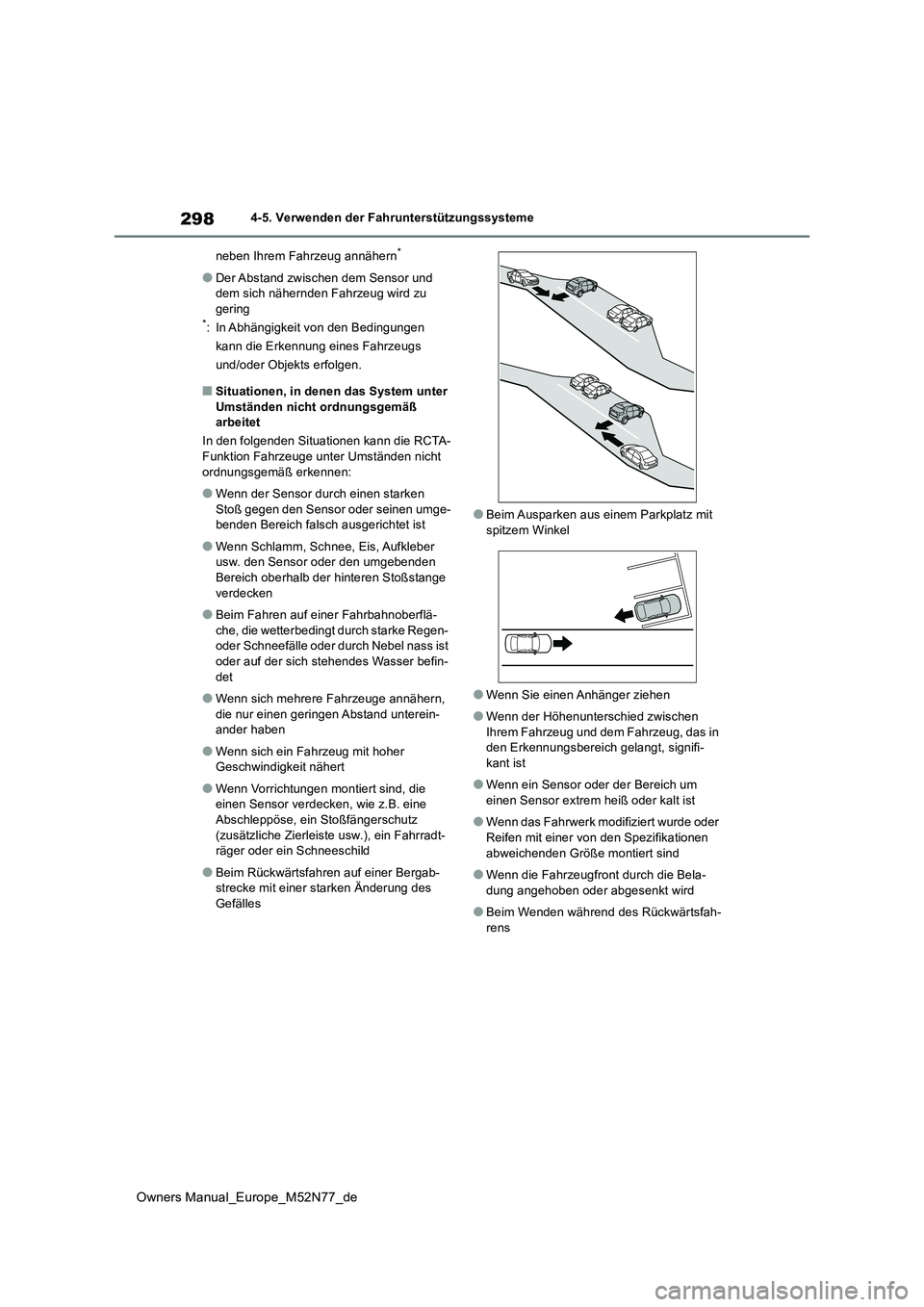

4-5. Verwenden der Fahrunterstützungssysteme
neben Ihrem Fahrzeug annähern*
●Der Abstand zwischen dem Sensor und dem sich nähernden Fahrzeug wird zu
gering*: In Abhängigkeit von den Bedingungen
kann die Erkennung eines Fahrzeugs
und/oder Objekts erfolgen.
■Situationen, in denen das System unter
Umständen nicht ordnungsgemäß arbeitet
In den folgenden Situationen kann die RCTA- Funktion Fahrzeuge unter Umständen nicht
ordnungsgemäß erkennen:
●Wenn der Sensor durch einen starken
Stoß gegen den Sensor oder seinen umge- benden Bereich falsch ausgerichtet ist
●Wenn Schlamm, Schnee, Eis, Aufkleber usw. den Sensor oder den umgebenden Bereich oberhalb der hinteren Stoßstange
verdecken
●Beim Fahren auf einer Fahrbahnoberflä-
che, die wetterbedingt durch starke Regen- oder Schneefälle oder durch Nebel nass ist oder auf der sich stehendes Wasser befin-
det
●Wenn sich mehrere Fahrzeuge annähern,
die nur einen geringen Abstand unterein- ander haben
●Wenn sich ein Fahrzeug mit hoher Geschwindigkeit nähert
●Wenn Vorrichtungen montiert sind, die einen Sensor verdecken, wie z.B. eine
Abschleppöse, ein Stoßfängerschutz (zusätzliche Zierleiste usw.), ein Fahrradt-räger oder ein Schneeschild
●Beim Rückwärtsfahren auf einer Bergab-strecke mit einer starken Änderung des
Gefälles
●Beim Ausparken aus einem Parkplatz mit
spitzem Winkel
●Wenn Sie einen Anhänger ziehen
●Wenn der Höhenunterschied zwischen
Ihrem Fahrzeug und dem Fahrzeug, das in den Erkennungsbereich gelangt, signifi-kant ist
●Wenn ein Sensor oder der Bereich um einen Sensor extrem heiß oder kalt ist
●Wenn das Fahrwerk modifiziert wurde oder Reifen mit einer von den Spezifikationen
abweichenden Größe montiert sind
●Wenn die Fahrzeugfront durch die Bela-
dung angehoben oder abgesenkt wird
●Beim Wenden während des Rückwärtsfah-
rens
