TOYOTA YARIS GRMN 2017 Manuale duso (in Italian)

3016-3. Manutenzione “fai da te”
YARIS_GRMN_OM_Europe_OM52J44L
6
Manutenzione e cura del veicolo

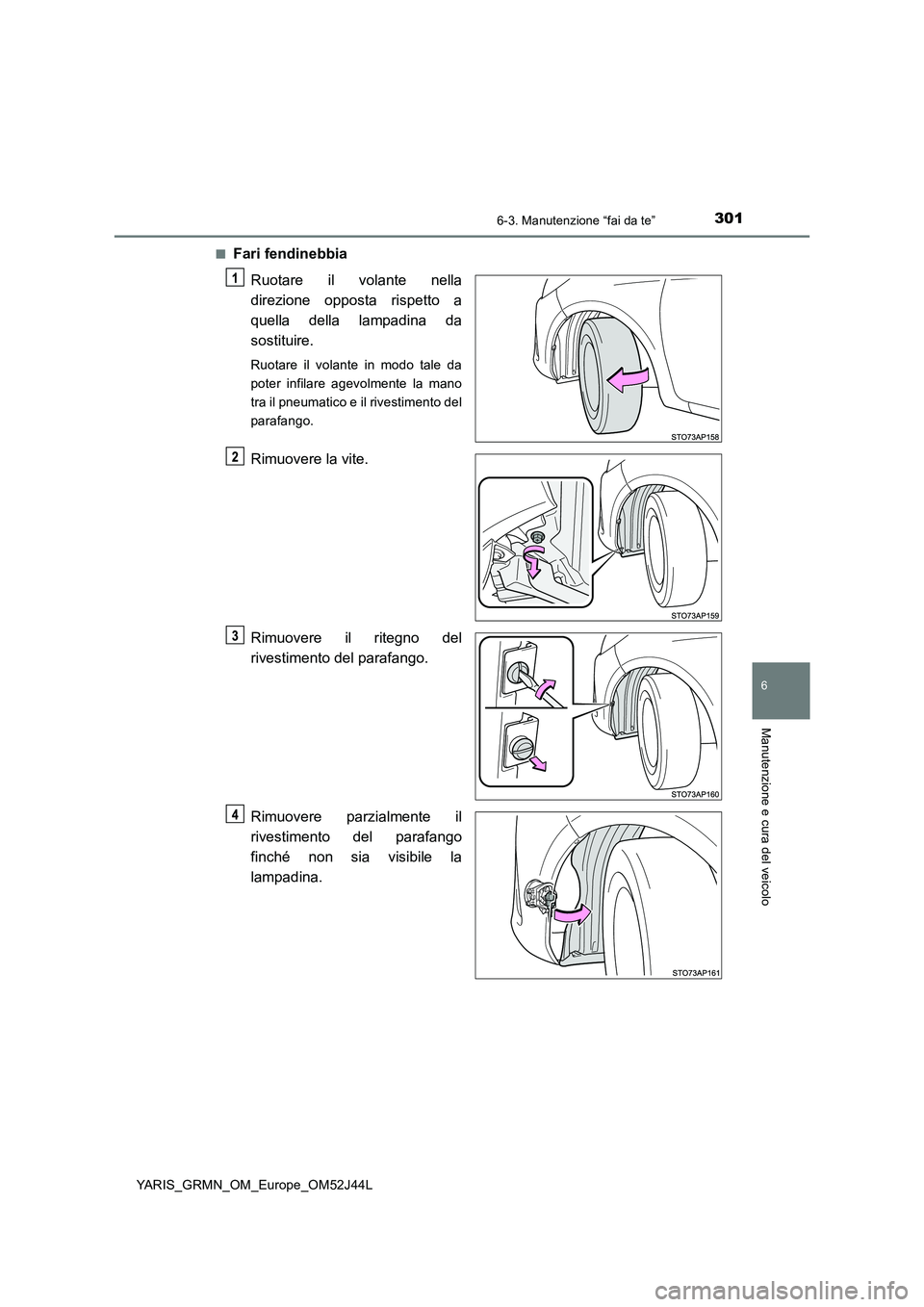

■Fari fendinebbia
Ruotare il volante nella
direzione opposta rispetto a
quella della lampadina da
sostituire.
Ruotare il volante in modo tale da
poter infilare agevolmente la mano
tra il pneumatico e il rivestimento del
parafango.
Rimuovere la vite.
Rimuovere il ritegno del
rivestimento del parafango.
Rimuovere parzialmente il
rivestimento del parafango
finché non sia visibile la
lampadina.

3026-3. Manutenzione “fai da te”
YARIS_GRMN_OM_Europe_OM52J44L

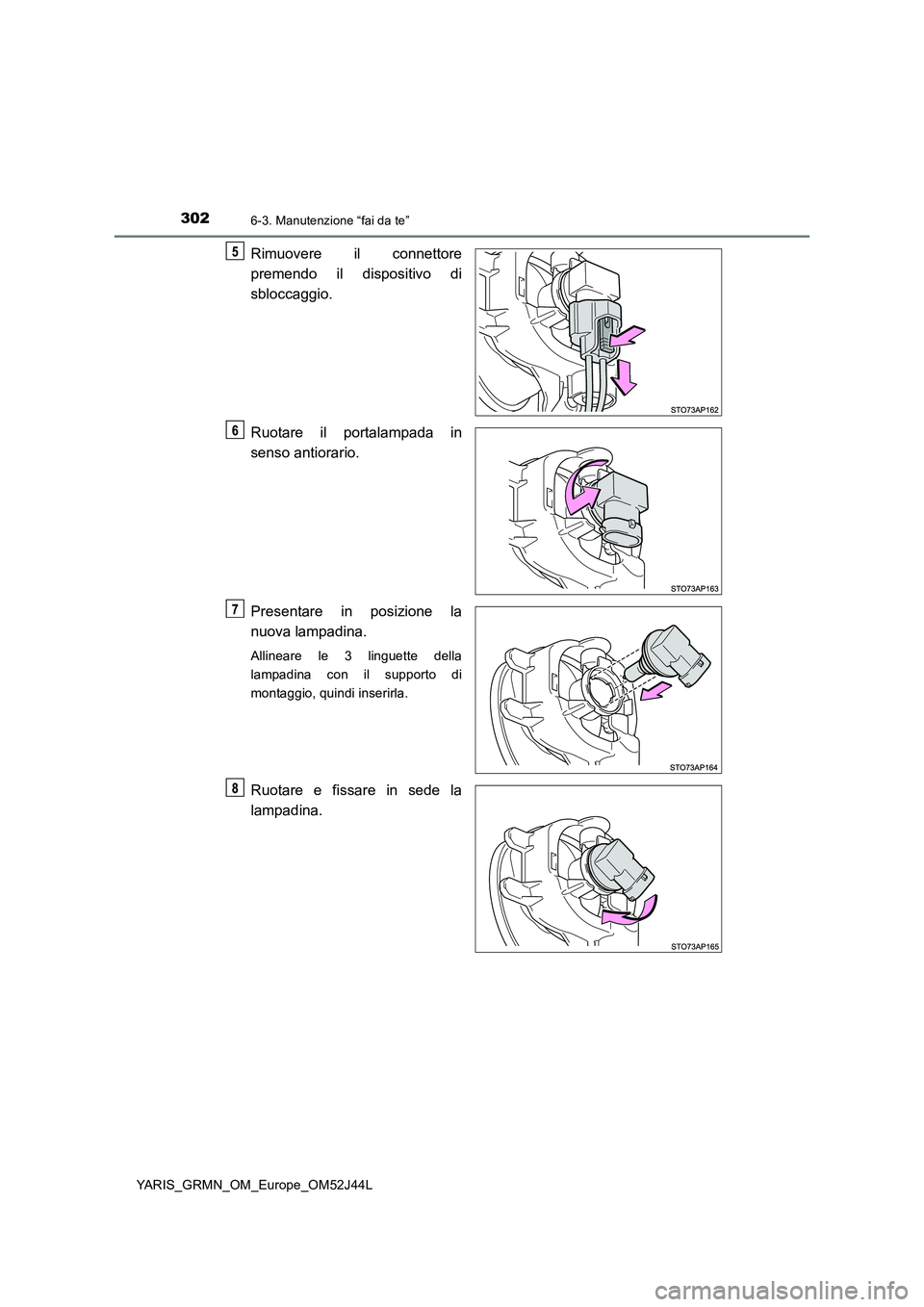

Rimuovere il connettore
premendo il dispositivo di
sbloccaggio.
Ruotare il portalampada in
senso antiorario.
Presentare in posizione la
nuova lampadina.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla.
Ruotare e fissare in sede la
lampadina.

3036-3. Manutenzione “fai da te”
YARIS_GRMN_OM_Europe_OM52J44L
6
Manutenzione e cura del veicolo

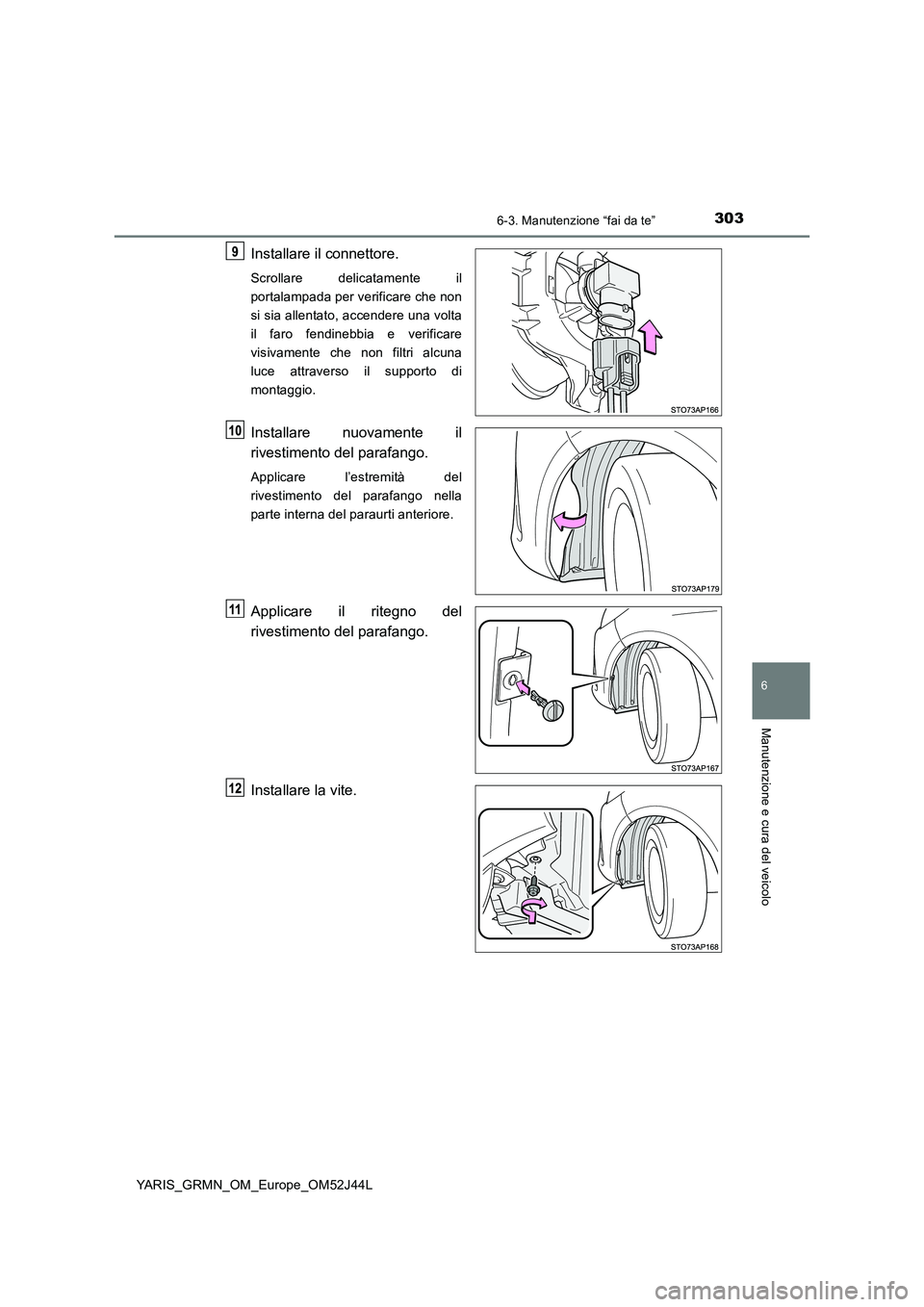

Installare il connettore.
Scrollare delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
il faro fendinebbia e verificare
visivamente che non filtri alcuna
luce attraverso il supporto di
montaggio.
Installare nuovamente il
rivestimento del parafango.
Applicare l’estremità del
rivestimento del parafango nella
parte interna del paraurti anteriore.
Applicare il ritegno del
rivestimento del parafango.
Installare la vite.

3046-3. Manutenzione “fai da te”
YARIS_GRMN_OM_Europe_OM52J44L

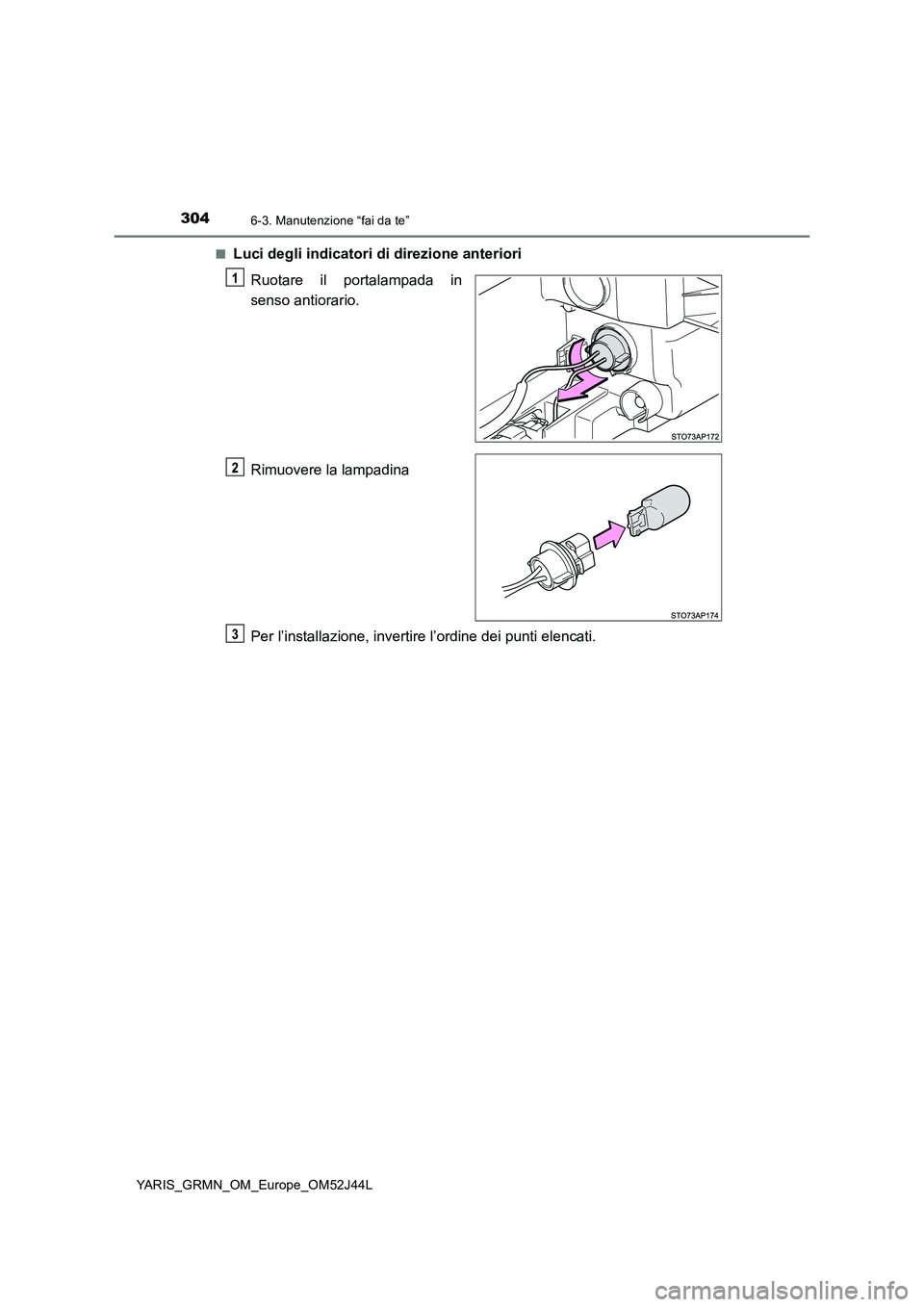

■Luci degli indicatori di direzione anteriori
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina
Per l’installazione, invertire l’ordine dei punti elencati.

3056-3. Manutenzione “fai da te”
YARIS_GRMN_OM_Europe_OM52J44L
6
Manutenzione e cura del veicolo

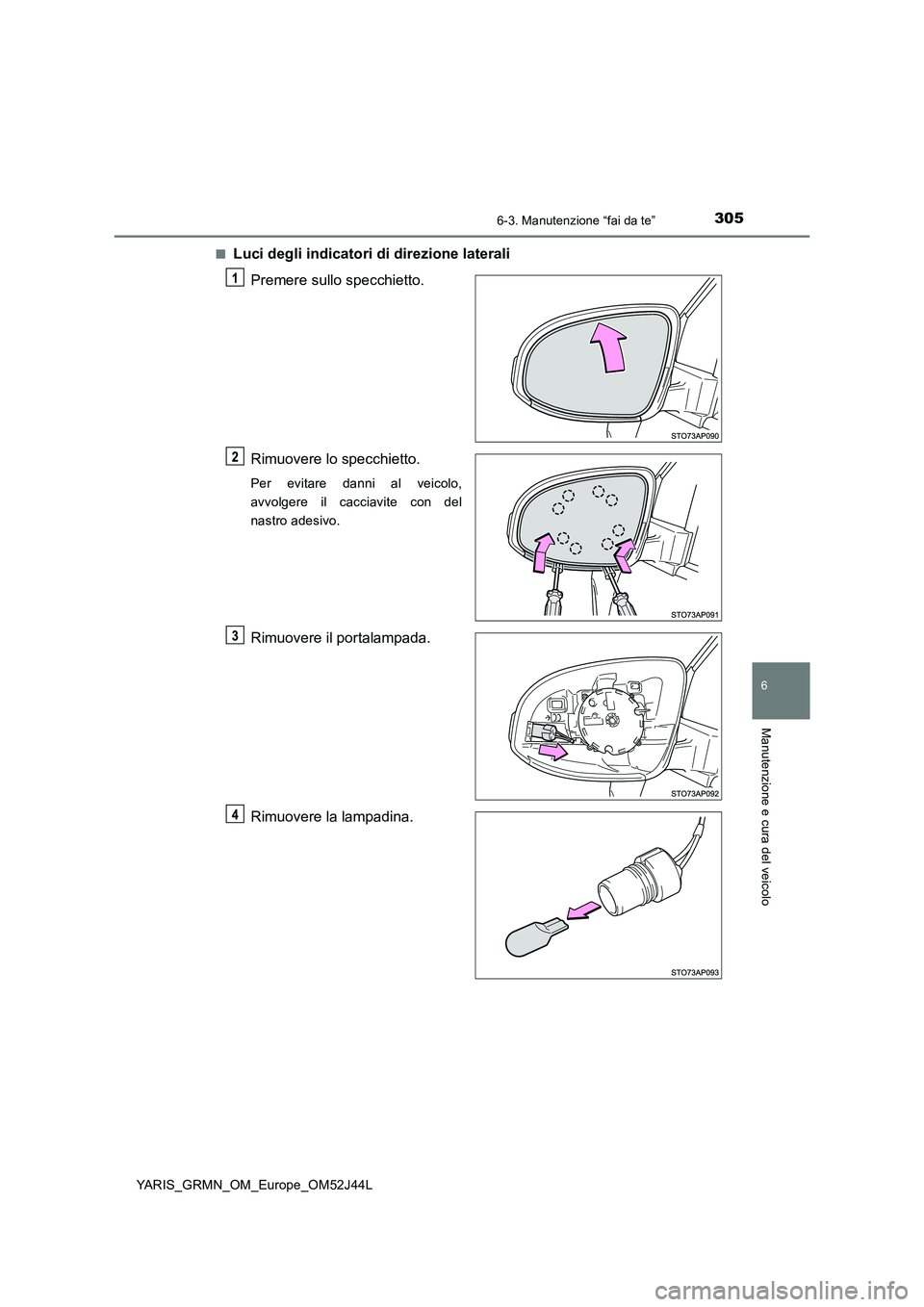

■Luci degli indicatori di direzione laterali
Premere sullo specchietto.
Rimuovere lo specchietto.
Per evitare danni al veicolo,
avvolgere il cacciavite con del
nastro adesivo.
Rimuovere il portalampada.
Rimuovere la lampadina.

3066-3. Manutenzione “fai da te”
YARIS_GRMN_OM_Europe_OM52J44L

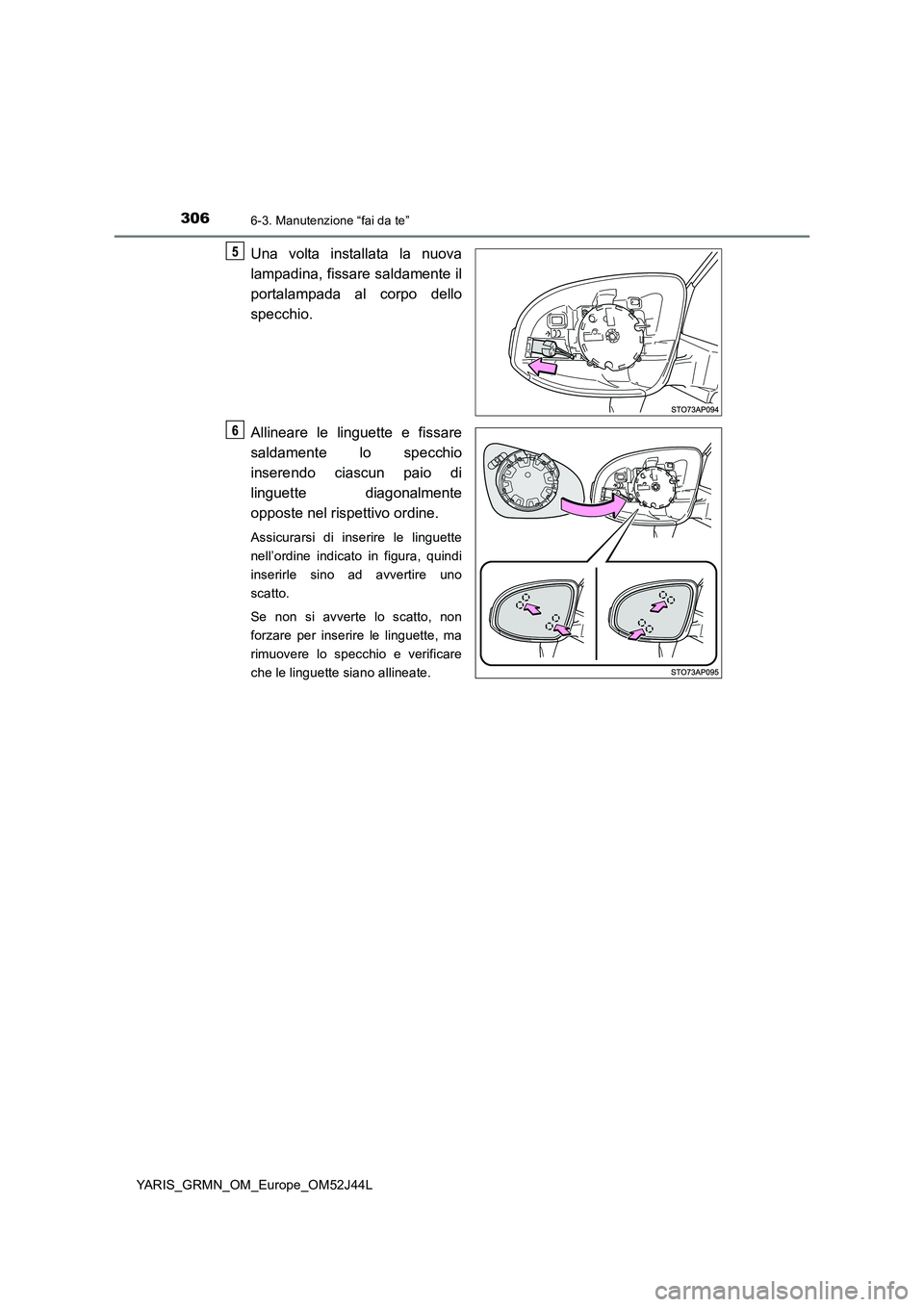

Una volta installata la nuova
lampadina, fissare saldamente il
portalampada al corpo dello
specchio.
Allineare le linguette e fissare
saldamente lo specchio
inserendo ciascun paio di
linguette diagonalmente
opposte nel rispettivo ordine.
Assicurarsi di inserire le linguette
nell’ordine indicato in figura, quindi
inserirle sino ad avvertire uno
scatto.
Se non si avverte lo scatto, non
forzare per inserire le linguette, ma
rimuovere lo specchio e verificare
che le linguette siano allineate.

3076-3. Manutenzione “fai da te”
YARIS_GRMN_OM_Europe_OM52J44L
6
Manutenzione e cura del veicolo
■Luci degli indicatori di direzione posteriori
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite con del
nastro adesivo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.

3086-3. Manutenzione “fai da te”
YARIS_GRMN_OM_Europe_OM52J44L

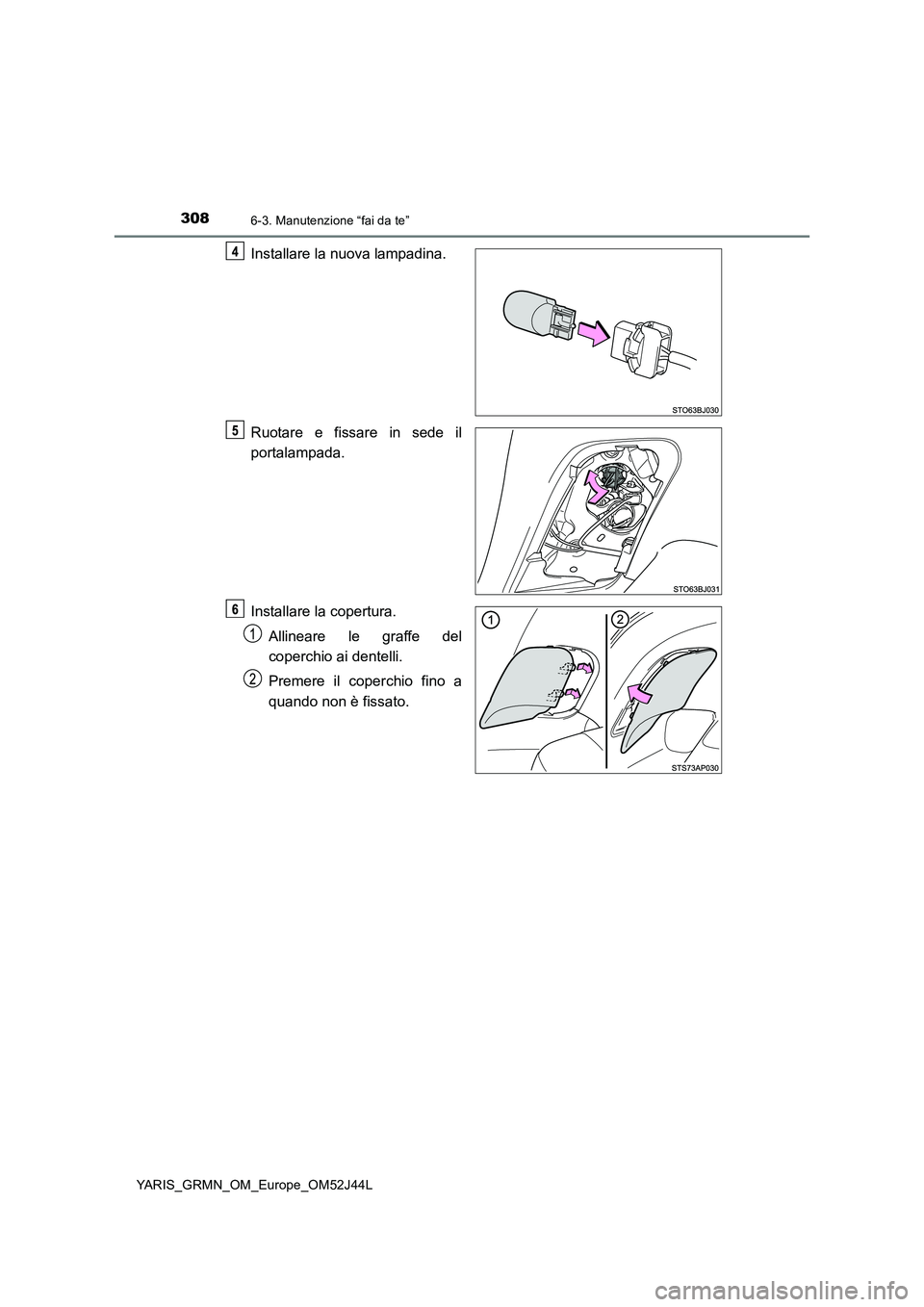

Installare la nuova lampadina.
Ruotare e fissare in sede il
portalampada.
Installare la copertura.
Allineare le graffe del
coperchio ai dentelli.
Premere il coperchio fino a
quando non è fissato.

3096-3. Manutenzione “fai da te”
YARIS_GRMN_OM_Europe_OM52J44L
6
Manutenzione e cura del veicolo

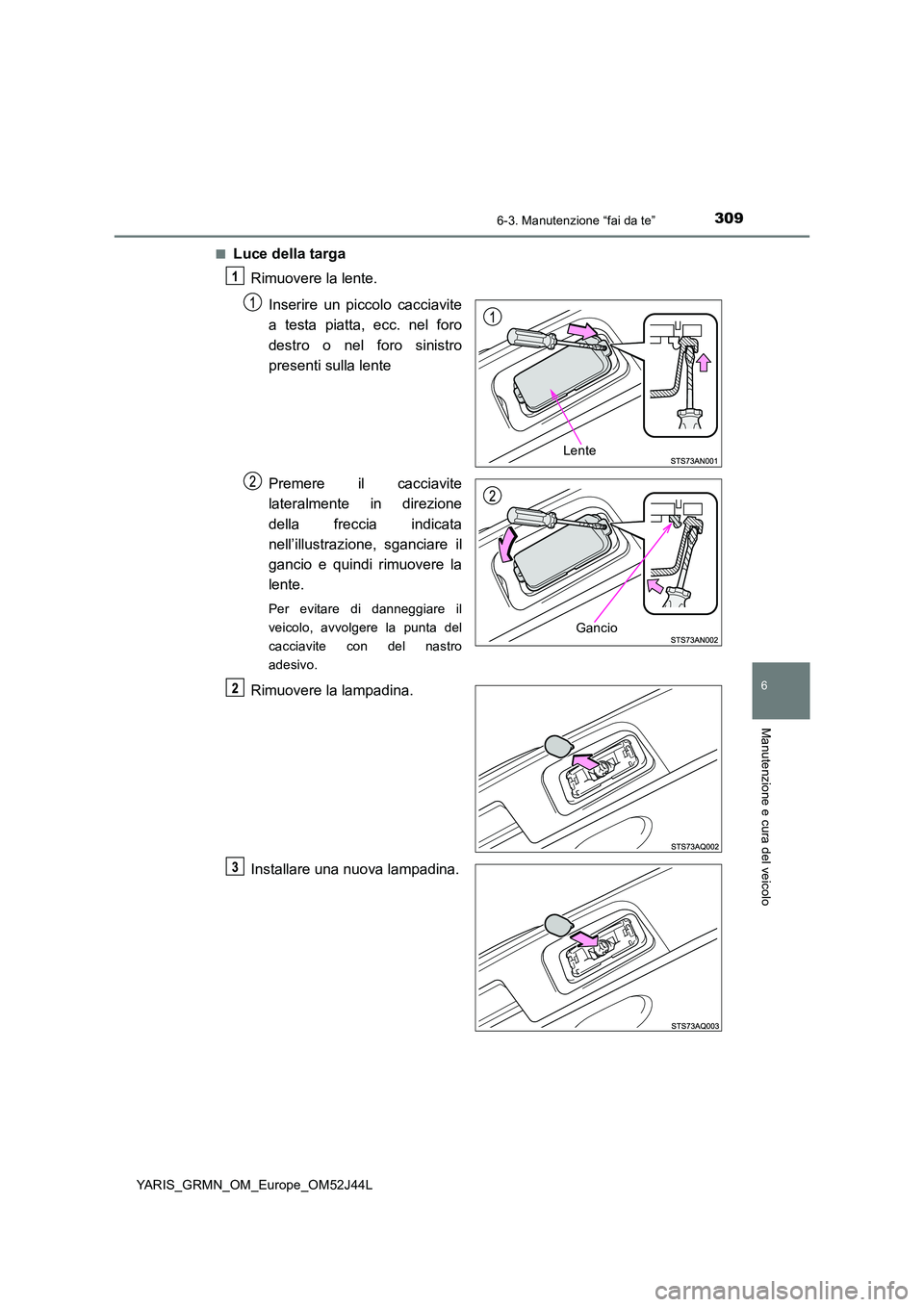

■Luce della targa
Rimuovere la lente.
Inserire un piccolo cacciavite
a testa piatta, ecc. nel foro
destro o nel foro sinistro
presenti sulla lente
Premere il cacciavite
lateralmente in direzione
della freccia indicata
nell’illustrazione, sganciare il
gancio e quindi rimuovere la
lente.
Per evitare di danneggiare il
veicolo, avvolgere la punta del
cacciavite con del nastro
adesivo.
Rimuovere la lampadina.
Installare una nuova lampadina.
Lente
Gancio

3106-3. Manutenzione “fai da te”
YARIS_GRMN_OM_Europe_OM52J44L

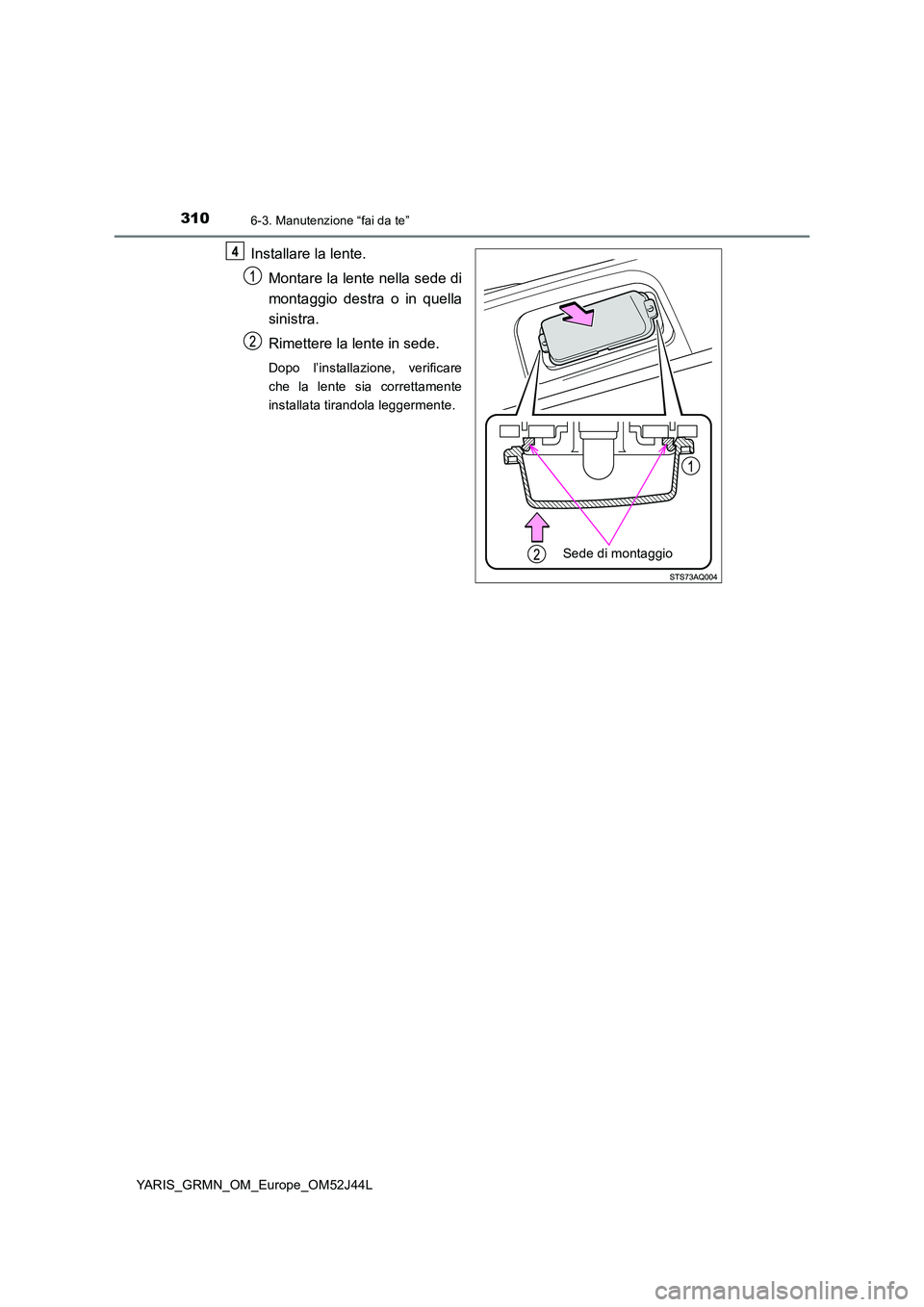

Installare la lente.
Montare la lente nella sede di
montaggio destra o in quella
sinistra.
Rimettere la lente in sede.
Dopo l’installazione, verificare
che la lente sia correttamente
installata tirandola leggermente.
Sede di montaggio
