Page 311 of 460

3117-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AV V I S O
Sostanze chimiche all’interno della batteria a 12 volt
La batteria a 12 volt contiene acido solforico velenoso e corrosivo e può produrre
gas idrogeno infiammabile ed esplosivo. Per ridurre il rischio di lesioni gravi o
mortali, prendere le seguenti precauzioni quando si lavora sulla batteria a 12 volt o
nelle sue vicinanze:
Non provocare scintille toccando i morsetti della batteria a 12 volt con utensili.
Non fumare o accendere un fiammifero nelle vicinanze della batteria a 12 volt.
Evitare il contatto con occhi, pelle e vestiti.
Non inalare o ingerire l’elettrolito.
Quando si lavora in prossimità della batteria a 12 volt, indossare occhiali di
sicurezza a protezione.
Tenere i bambini lontano dalla batteria a 12 volt.
Dove ricaricare la batteria a 12 volt in modo sicuro
Caricare sempre la batteria a 12 volt all’aperto. Non caricare la batteria a 12 volt in
un garage o in una stanza chiusa dove vi sia una ventilazione insufficiente.
Quando si scollegano i morsetti della batteria a 12 volt
Scollegare sempre per primo il morsetto negativo (-). Se si scollega per primo il
terminale positivo (+) e questo tocca una superficie metallica circostante, verranno
prodotte delle scintille, con un possibile rischio di incendio. Inoltre, si potrebbe
provocare una scossa elettrica o gravi lesioni alle persone.
Come ricaricare la batteria a 12 volt
Sottoporre la batteria unicamente a carica lenta (3,5 A o meno). La batteria a 12 volt
potrebbe esplodere se caricata più velocemente.
Page 312 of 460

3127-3. Manutenzione “fai da te”
AV V I S O
Misure di emergenza concernenti l’elettrolito
Se l’elettrolito va a contatto con gli occhi
Lavare abbondantemente gli occhi con acqua pulita per almeno 15 minuti e
consultare subito un medico. Se possibile, mentre ci si reca nella struttura medica
più vicina, continuare ad applicare acqua con una spugna o un panno.
Se l’elettrolito entra a contatto con la pelle
Lavare a fondo la zona interessata. Se si avverte dolore o bruciore, consultare
subito un medico.
Se l’elettrolito entra in contatto con i vestiti
Vi è la possibilità che venga assorbito e finisca sulla pelle. Togliere
immediatamente i vestiti ed eventualmente seguire la procedura descritta sopra.
Se l’elettrolito viene accidentalmente deglutito
Bere una grande quantità di acqua o latte. Farsi visitare immediatamente da un
medico.
Quando si sostituisce la batteria a 12 volt
Utilizzare una batteria a 12 volt progettata per questo veicolo. In caso contrario, il
gas (idrogeno) potrebbe entrare nell’abitacolo del veicolo, provocando un incendio o
un’esplosione.
Per la sostituzione della batteria a 12 volt, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
NOTA
Quando si ricarica la batteria a 12 volt
Non ricaricare mai la batteria a 12 volt mentre il sistema ibrido è in funzione.
Controllare inoltre che tutti gli accessori siano spenti.
Page 313 of 460

3137-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo

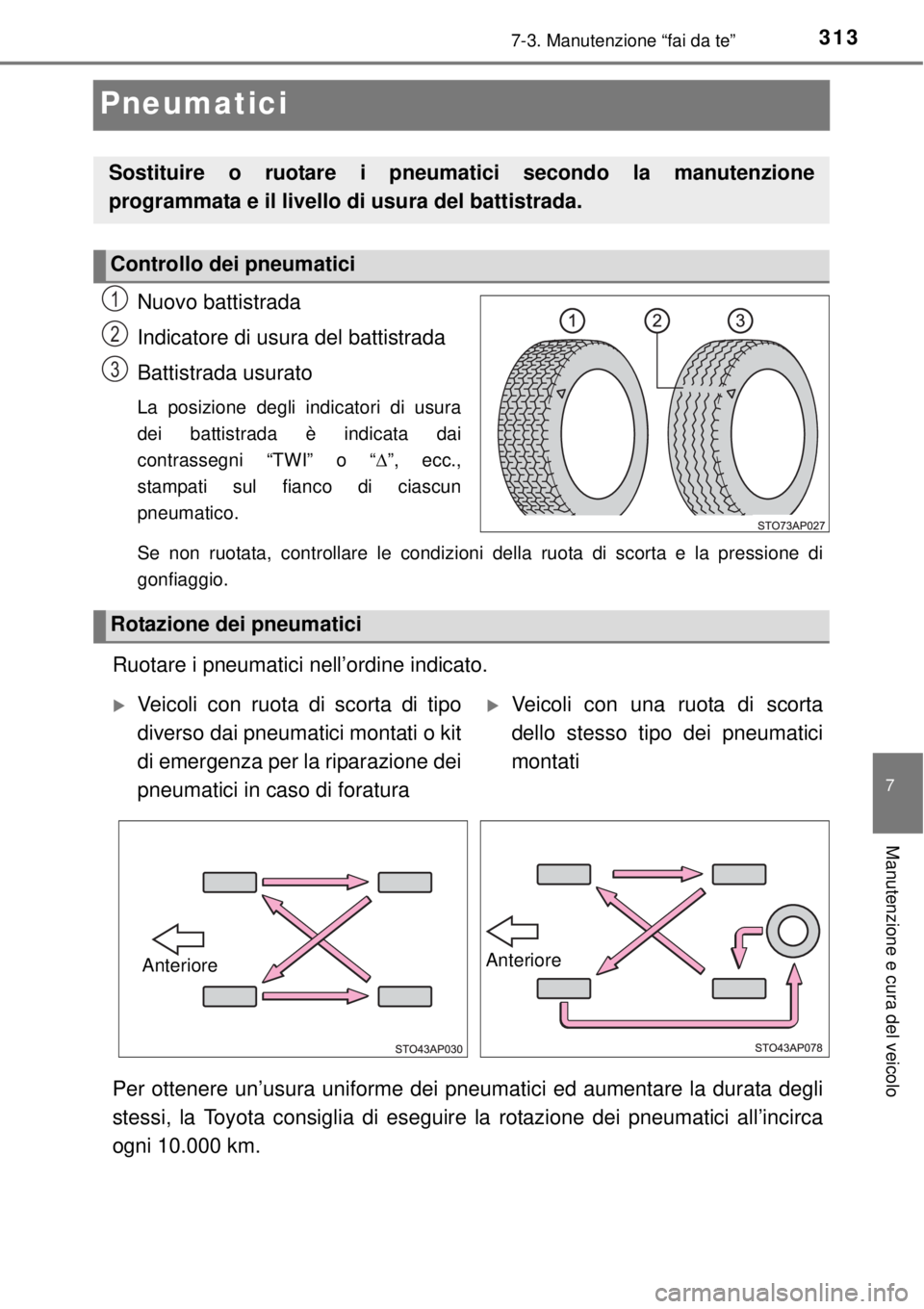

Pneumatici
Nuovo battistrada
Indicatore di usura del battistrada
Battistrada usurato
La posizione degli indicatori di usura
dei battistrada è indicata dai
contrassegni “TWI” o “”, ecc.,
stampati sul fianco di ciascun
pneumatico.
Se non ruotata, controllare le condizioni della ruota di scorta e la pressione di
gonfiaggio.
Ruotare i pneumatici nell’ordine indicato.
Per ottenere un’usura uniforme dei pneumatici ed aumentare la durata degli
stessi, la Toyota consiglia di eseguire la rotazione dei pneumatici all’incirca
ogni 10.000 km.
Sostituire o ruotare i pneumatici secondo la manutenzione
programmata e il livello di usura del battistrada.
Controllo dei pneumatici
1
2
3
Rotazione dei pneumatici
Veicoli con ruota di scorta di tipo
diverso dai pneumatici montati o kit
di emergenza per la riparazione dei
pneumatici in caso di foraturaVeicoli con una ruota di scorta
dello stesso tipo dei pneumatici
montati
AnterioreAnteriore
Page 314 of 460

3147-3. Manutenzione “fai da te”
Questo veicolo è dotato di un sistema di controllo pressione pneumatici che
si avvale di valvole e trasmettitori di controllo della pressione dei pneumatici
per rilevare una pressione insufficiente dei pneumatici prima dell’insorgere di
problemi gravi.
Se la pressione dei pneumatici scende al di sotto di un livello predeterminato,
il guidatore viene avvisato da una spia di avvertimento. (P. 370)
Quando si sostituiscono pneumatici o ruote, è necessario installare anche le
valvole e i trasmettitori di controllo della pressione dei pneumatici.
Quando si installano nuove valvole e trasmettitori di controllo della pressione
dei pneumatici, è necessario registrare i nuovi codici ID nel computer del
sistema di controllo pressione pneumatici e inizializzare il sistema stesso. Far
registrare i codici ID della valvola e del trasmettitore di controllo pressione
pneumatici da un qualsiasi concessionario autorizzato Toyota o officina, o un
altro professionista adeguatamente qualificato e attrezzato. (P. 316)
Il sistema di controllo pressione pneumatici deve essere inizializzato
nelle seguenti circostanze:
Quando si ruotano i pneumatici anteriori e quelli posteriori con pressioni
di gonfiaggio differenti
Quando si modifica la pressione di gonfiaggio dei pneumatici, come
quando si cambia velocità di marcia
Quando si montano pneumatici di dimensioni diverse rispetto ai
precedenti
Una volta inizializzato il sistema di controllo pressione pneumatici, la
pressione di gonfiaggio attuale dei pneumatici viene impostata come
parametro di riferimento.
Sistema di controllo pressione pneumatici (se presente)
Installazione delle valvole e dei trasmettitori di controllo della pressione
dei pneumatici (veicoli con sistema di controllo pressione pneumatici)
Inizializzazione del sistema di controllo pressione pneumatici (veicoli
con sistema di controllo pressione pneumatici)
Page 315 of 460

3157-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
Come inizializzare il sistema di avvertimento pressione pneumatici
(veicoli con sistema di avvertimento pressione pneumatici)
Parcheggiare il veicolo in un luogo sicuro e posizionare l’interruttore
POWER nella posizione “LOCK” (veicoli senza sistema di entrata e
avviamento intelligente) oppure spegnerlo (veicoli con sistema di
entrata e avviamento intelligente).
L’inizializzazione non può essere effettuata mentre il veicolo è in movimento.
Regolare la pressione di gonfiaggio dei pneumatici portandola al livello
specificato con pneumatici freddi. (P. 434)
Assicurarsi di regolare la pressione di gonfiaggio dei pneumatici portandola al
livello indicato con pneumatici freddi. Il sistema di controllo pressione pneumatici
funzionerà sulla base di questo livello di pressione.
Posizionare l’interruttore POWER nella posizione “ON” (veicoli senza
sistema di entrata e avviamento intelligente) o in modalità ON (veicoli
con sistema di entrata e avviamento intelligente).
Premere e tenere premuto
l’interruttore di reset del
controllo pressione pneumatici
fino a quando la relativa spia
lampeggia lentamente per
3volte.
Veicoli senza sistema di entrata e avviamento intelligente: Attendere
alcuni minuti con l’interruttore POWER in posizione “ON” e poi ruotare
l’interruttore POWER in posizione “ACC” o “LOCK”.
Veicoli con sistema di entrata e avviamento intelligente: Attendere
alcuni minuti con l’interruttore POWER nella modalità ON e poi
spegnere l’interruttore POWER.
1
2
3
4
5
Page 316 of 460

3167-3. Manutenzione “fai da te”
La valvola e il trasmettitore di controllo della pressione dei pneumatici sono
dotati di un codice identificativo unico. Quando si sostituisce una valvola e
trasmettitore di controllo della pressione dei pneumatici, è necessario
registrare il codice ID. Far registrare il codice ID presso un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Quando sostituire i pneumatici del veicolo
La sostituzione dei pneumatici va eseguita se:
Un pneumatico presenta danni come tagli, spaccature, incrinature abbastanza
profonde per esporre la tela e rigonfiamenti che indicano un danno interno
Un pneumatico si sgonfia continuamente o non può essere adeguatamente riparato
a causa della grandezza o della posizione di un taglio o di un altro tipo di
danneggiamento
In caso di dubbi, contattare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
Quando si sostituiscono pneumatici e ruote (veicoli con sistema di controllo
pressione pneumatici)
Se il codice ID della valvola e del trasmettitore di controllo pressione pneumatici non è
registrato, il sistema di controllo pressione pneumatici non funzionerà correttamente.
Dopo aver guidato per circa 10 minuti, la spia di avvertimento pressione pneumatici
lampeggia per 1 minuto e poi rimane accesa ad indicare un malfunzionamento del
sistema.
Durata dei pneumatici
Ogni pneumatico con più di 6 anni di vita deve essere controllato da un tecnico
qualificato anche se non è mai stato usato o è stato usato raramente o non presenta
evidenze di danni.
Pneumatici ribassati (veicoli con pneumatici 195/50R16)
Generalmente, se paragonati ai pneumatici standard, quelli ribassati si consumano più
rapidamente e la loro aderenza su strade innevate e/o ghiacciate è ridotta. Su questo
tipo di strade, utilizzare pneumatici o catene da neve e guidare con cautela ad una
velocità consona alle condizioni stradali e atmosferiche.
Registrazione dei codici ID (veicoli con sistema di controllo pressione
pneumatici)
Page 317 of 460

3177-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
Controlli di routine della pressione di gonfiaggio dei pneumatici (veicoli con
sistema di controllo pressione pneumatici)
Il sistema di controllo pressione pneumatici non sostituisce i controlli di routine della
pressione di gonfiaggio. Accertarsi di verificare la pressione di gonfiaggio dei
pneumatici durante i normali controlli quotidiani.
Inizializzazione del sistema di controllo pressione pneumatici (veicoli con
sistema di controllo pressione pneumatici)
Inizializzare il sistema con la pressione di gonfiaggio dei pneumatici regolata al livello
specificato.
Se il battistrada sui pneumatici da neve è inferiore a 4 mm
I pneumatici da neve non sono più efficienti.
Quando l’inizializzazione del sistema di controllo pressione pneumatici non è
riuscita (veicoli con sistema di avvertimento pressione pneumatici)
È possibile completare l’inizializzazione in pochi minuti. Tuttavia, nei casi riportati di
seguito, le impostazioni non sono state registrate e il sistema non funziona
correttamente. Se i ripetuti tentativi di registrare le impostazioni della pressione di
gonfiaggio dei pneumatici non hanno dato esito positivo, far controllare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Quando si azione l’interruttore di reset del controllo pressione pneumatici, la relativa
spia di avvertimento non lampeggia 3 volte.
Dopo aver guidato per un determinato periodo di tempo dall’inizializzazione, la spia
di avvertimento si accenderà dopo aver lampeggiato per 1 minuto.
Page 318 of 460

3187-3. Manutenzione “fai da te”

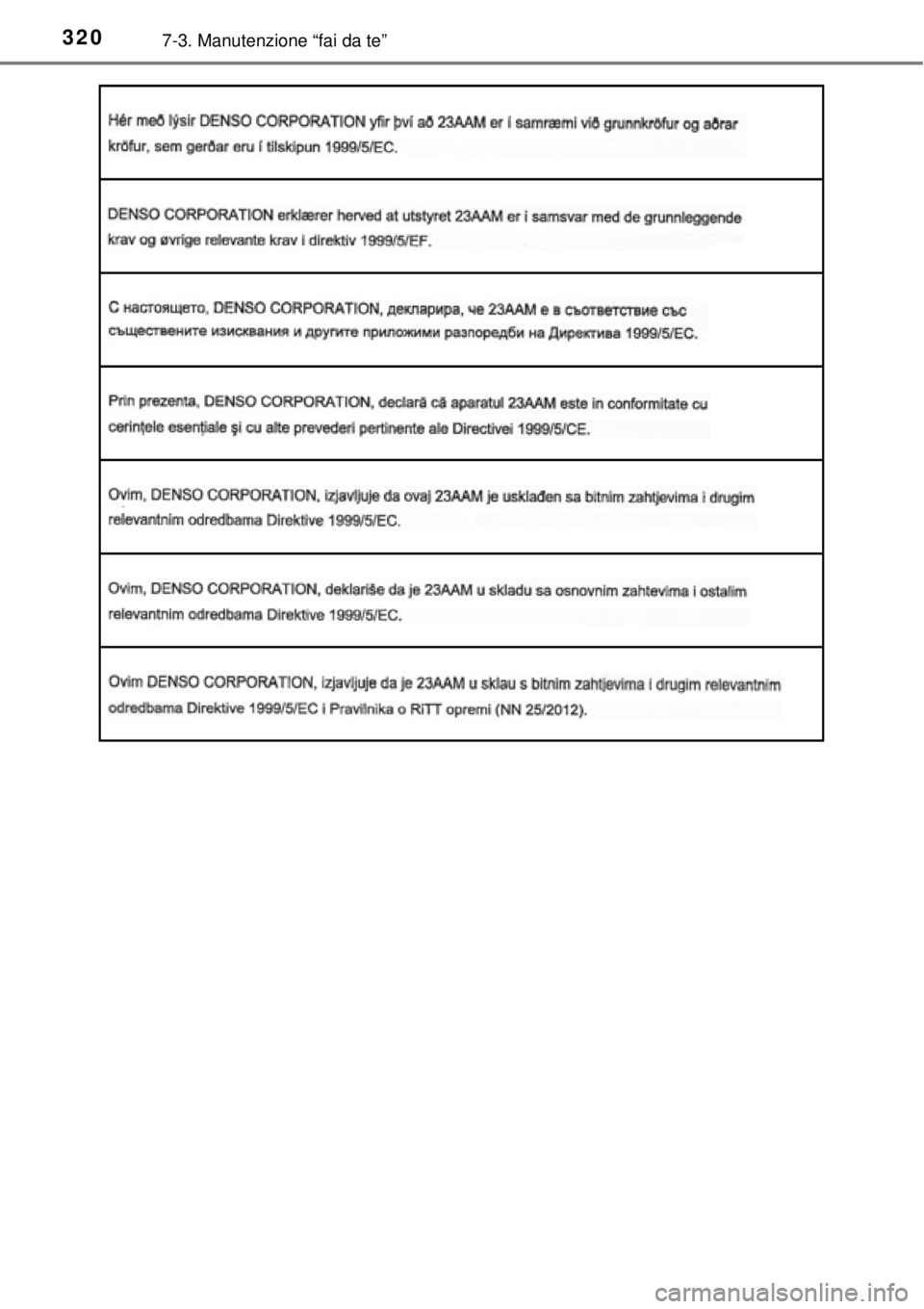

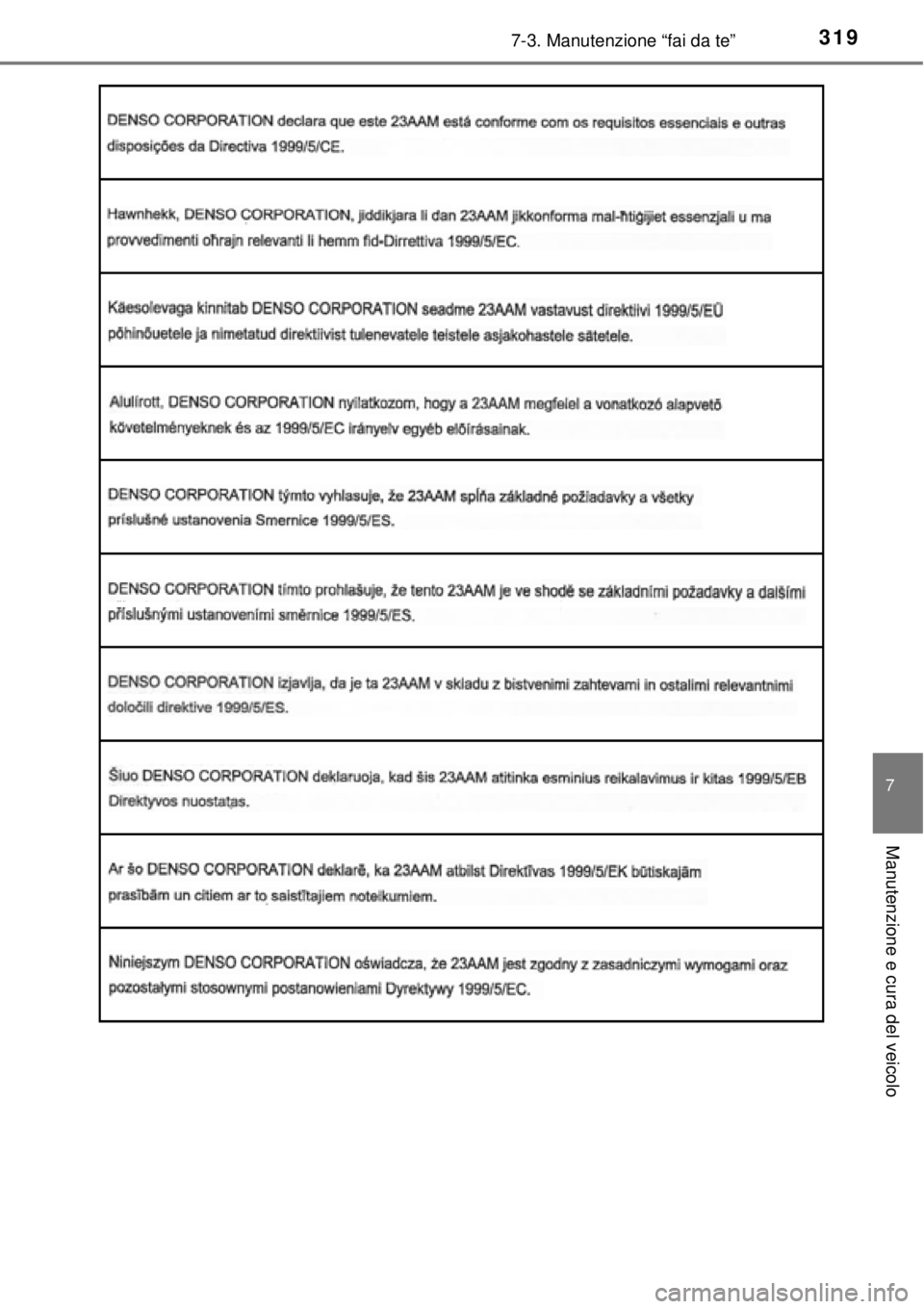

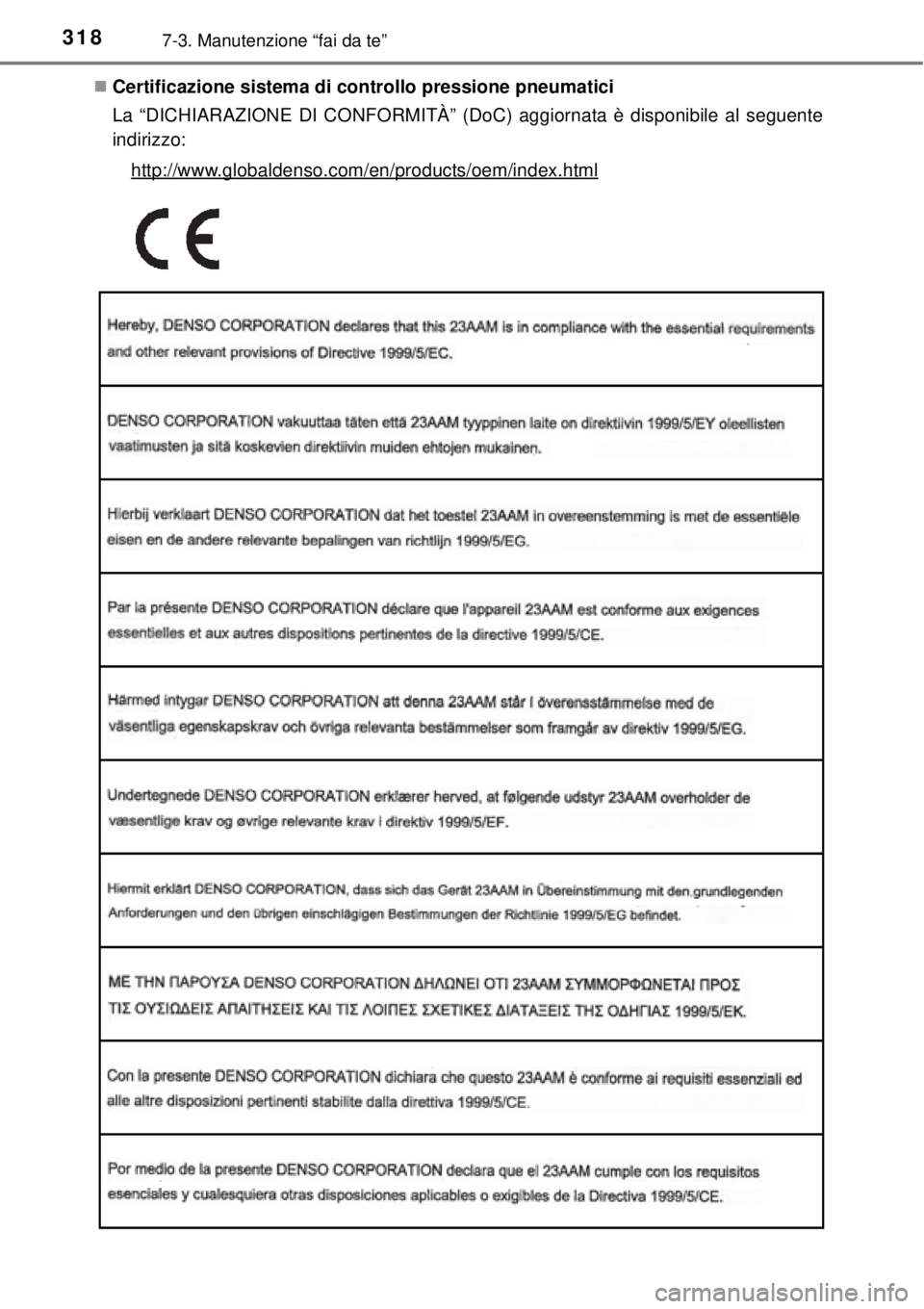

Certificazione sistema di controllo pressione pneumatici
La “DICHIARAZIONE DI CONFORMITÀ” (DoC) aggiornata è disponibile al seguente
indirizzo:
http://www.globaldenso.com/en/products/oem/index.html
Page 319 of 460

3197-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
Page 320 of 460

3207-3. Manutenzione “fai da te”
