FAU25991
SOIN ET REMISAGE DU SCOOTER
7-1

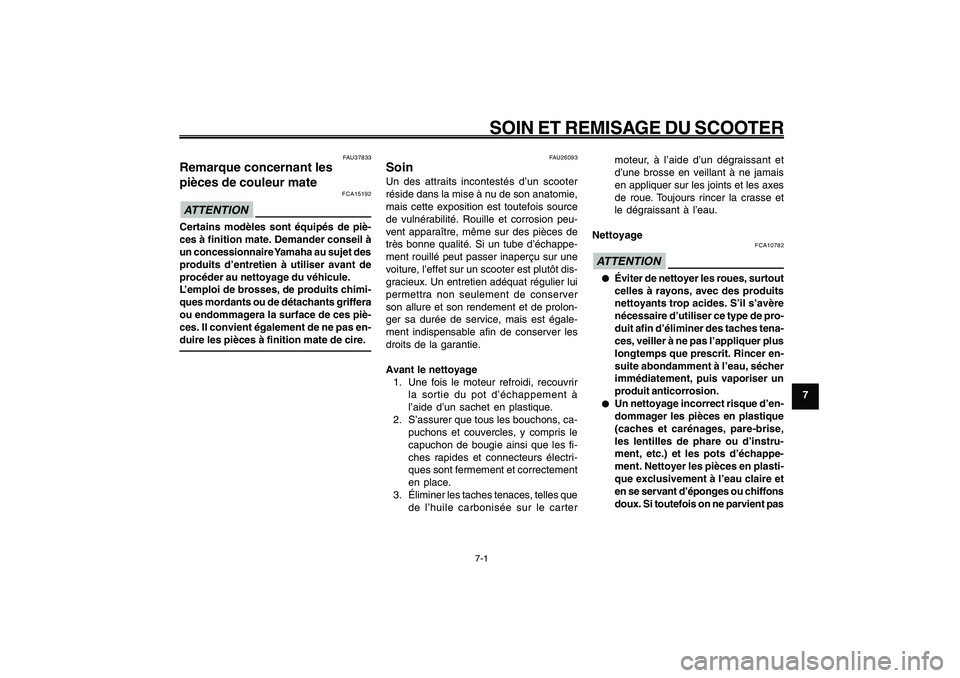

Pièces de couleur mate
Soin
FAU25991
SOIN ET REMISAGE DU SCOOTER
FAU37833
Remarque concernant les
pièces de couleur mate
FCA15192
ATTENTIONCertains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet des
produits d’entretien à utiliser avant de
procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-
duire les pièces à finition mate de cire.
FAU26093
SoinUn des attraits incontestés d’un scooter
réside dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur un scooter est plutôt dis-
gracieux. Un entretien adéquat régulier lui
permettra non seulement de conserver
son allure et son rendement et de prolon-
ger sa durée de service, mais est égale-
ment indispensable afin de conserver les
droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir
la sortie du pot d’échappement à
l’aide d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les fi-
ches rapides et connecteurs électri-
ques sont fermement et correctement
en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le cartermoteur, à l’aide d’un dégraissant et
d’une brosse en veillant à ne jamais
en appliquer sur les joints et les axes
de roue. Toujours rincer la crasse et
le dégraissant à l’eau.
Nettoyage
FCA10782
ATTENTION● ●● ●
●
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.
● ●● ●
●
Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plasti-
que exclusivement à l’eau claire et
en se servant d’éponges ou chiffons
doux. Si toutefois on ne parvient pas

7-62
1
2
3
4
5
6
7
8
9
FAU25991
SOIN ET REMISAGE DU SCOOTER
7-2

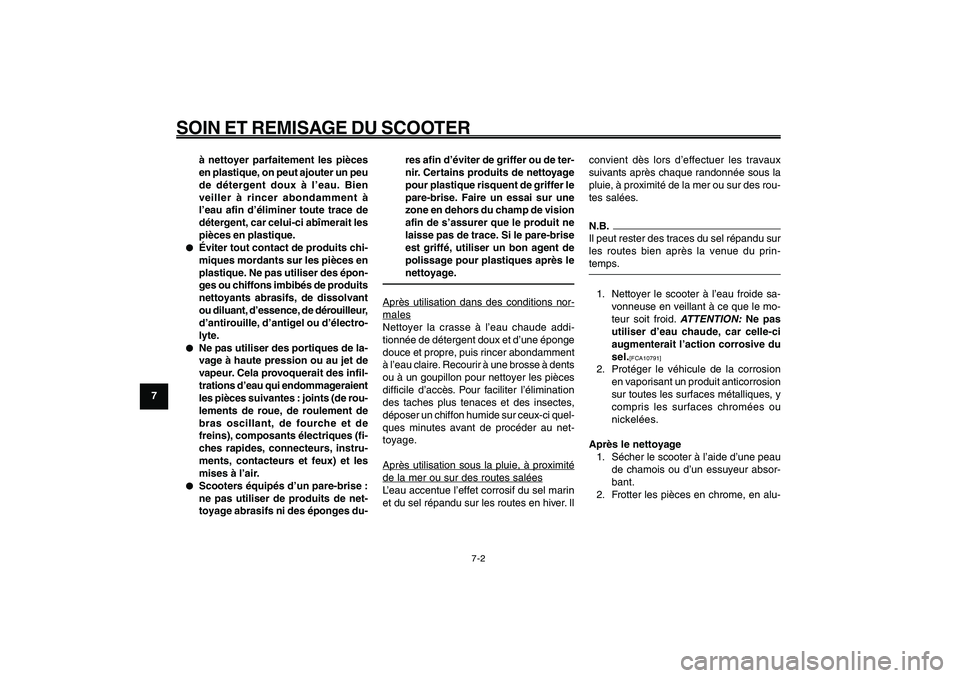

à nettoyer parfaitement les pièces
en plastique, on peut ajouter un peu
de détergent doux à l’eau. Bien
veiller à rincer abondamment à
l’eau afin d’éliminer toute trace de
détergent, car celui-ci abîmerait les
pièces en plastique.
● ●● ●
●
Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dérouilleur,
d’antirouille, d’antigel ou d’électro-
lyte.
● ●● ●
●
Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommageraient
les pièces suivantes : joints (de rou-
lements de roue, de roulement de
bras oscillant, de fourche et de
freins), composants électriques (fi-
ches rapides, connecteurs, instru-
ments, contacteurs et feux) et les
mises à l’air.
● ●● ●
●
Scooters équipés d’un pare-brise :
ne pas utiliser de produits de net-
toyage abrasifs ni des éponges du-res afin d’éviter de griffer ou de ter-
nir. Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit ne
laisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après le
nettoyage.
Après utilisation dans des conditions nor-males
Nettoyer la crasse à l’eau chaude addi-
tionnée de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.Après utilisation sous la pluie, à proximitéde la mer ou sur des routes salées
L’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Ilconvient dès lors d’effectuer les travaux
suivants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.
N.B.
Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.1. Nettoyer le scooter à l’eau froide sa-
vonneuse en veillant à ce que le mo-
teur soit froid.
ATTENTION:
Ne pas
utiliser d’eau chaude, car celle-ci
augmenterait l’action corrosive du
sel.
[FCA10791]
2. Protéger le véhicule de la corrosion
en vaporisant un produit anticorrosion
sur toutes les surfaces métalliques, y
compris les surfaces chromées ou
nickelées.
Après le nettoyage
1. Sécher le scooter à l’aide d’une peau
de chamois ou d’un essuyeur absor-
bant.
2. Frotter les pièces en chrome, en alu-

7-63
1
2
3
4
5
6
7
8
9
FAU25991
SOIN ET REMISAGE DU SCOOTER
7-3

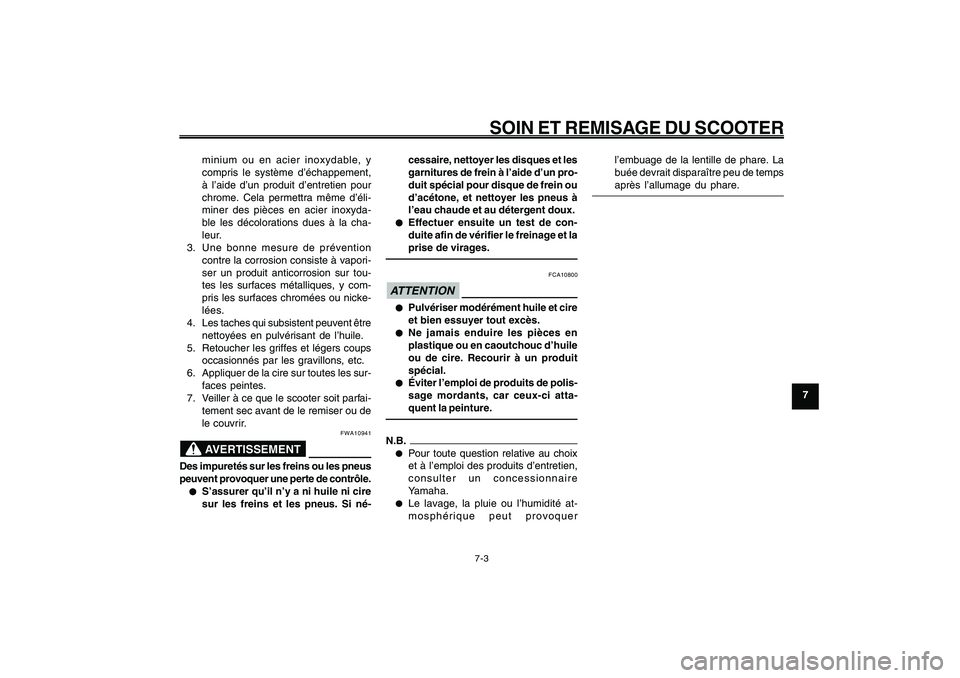

minium ou en acier inoxydable, y
compris le système d’échappement,
à l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’éli-
miner des pièces en acier inoxyda-
ble les décolorations dues à la cha-
leur.
3. Une bonne mesure de prévention
contre la corrosion consiste à vapori-
ser un produit anticorrosion sur tou-
tes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.
4. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que le scooter soit parfai-
tement sec avant de le remiser ou de
le couvrir.
FWA10941
AVERTISSEMENT
Des impuretés sur les freins ou les pneus
peuvent provoquer une perte de contrôle.● ●● ●
●
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus. Si né-cessaire, nettoyer les disques et les
garnitures de frein à l’aide d’un pro-
duit spécial pour disque de frein ou
d’acétone, et nettoyer les pneus à
l’eau chaude et au détergent doux.
● ●● ●
●
Effectuer ensuite un test de con-
duite afin de vérifier le freinage et la
prise de virages.
FCA10800
ATTENTION● ●● ●
●
Pulvériser modérément huile et cire
et bien essuyer tout excès.
● ●● ●
●
Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.
● ●● ●
●
Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.●
Pour toute question relative au choix
et à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.
●
Le lavage, la pluie ou l’humidité at-
mosphérique peut provoquerl’embuage de la lentille de phare. La
buée devrait disparaître peu de temps
après l’allumage du phare.

7-64
1
2
3
4
5
6
7
8
9
FAU25991
SOIN ET REMISAGE DU SCOOTER
7-4
voir ne rouille et que le carburant ne
se dégrade.
3. Effectuer les étapes ci-dessous afin
de protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permettra
de limiter la production d’étincel-
les à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur. (Ceci
permet de répartir l’huile sur la pa-
roi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon. AVERTISSE-
MENT! Avant de faire tourner le
moteur, veiller à mettre les élec-
trodes de bougie à la masse afin
d’éviter la production d’étincelles,
car celles-ci pourraient être à
l’origine de dégâts et debrûlures.
[FWA10951]
4. Lubrifier tous les câbles de com-
mande ainsi que les articulations de
tous les leviers, pédales, et de la
béquille latérale et/ou centrale.
5. Vérifier et, si nécessaire, régler la pres-
sion de gonflage des pneus, puis éle-
ver le scooter de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plasti-
que afin d’éviter toute infiltration
d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit exces-
sivement chaud ou froid [moins de 0
°C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-19.

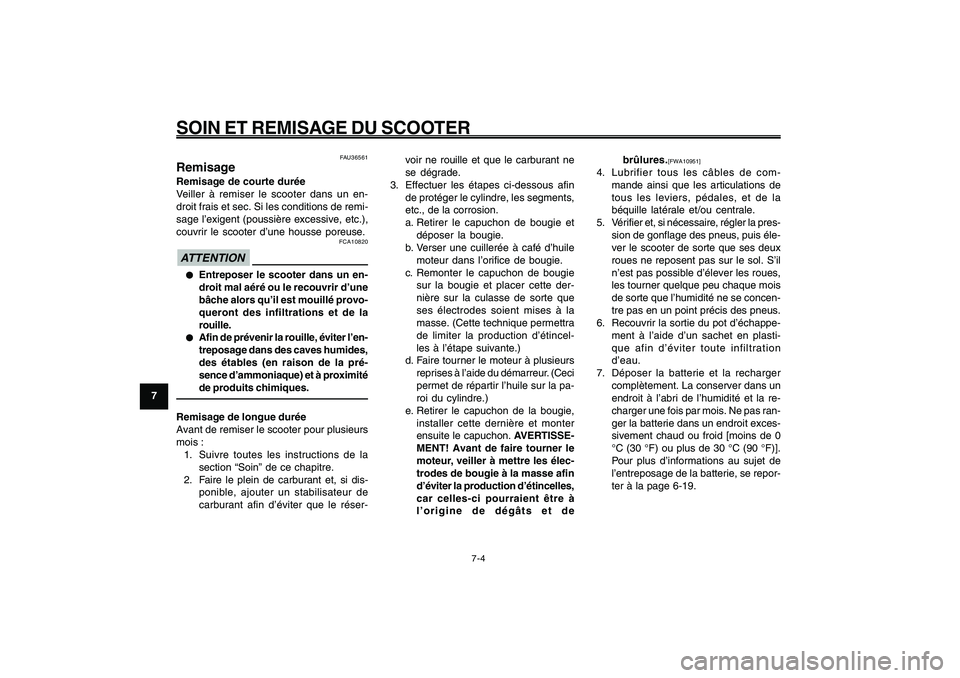

Remisage
FAU36561
RemisageRemisage de courte durée
Veiller à remiser le scooter dans un en-
droit frais et sec. Si les conditions de remi-
sage l’exigent (poussière excessive, etc.),
couvrir le scooter d’une housse poreuse.
FCA10820
ATTENTION● ●● ●
●
Entreposer le scooter dans un en-
droit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille.
● ●● ●
●
Afin de prévenir la rouille, éviter l’en-
treposage dans des caves humides,
des étables (en raison de la pré-
sence d’ammoniaque) et à proximité
de produits chimiques.
Remisage de longue durée
Avant de remiser le scooter pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dis-
ponible, ajouter un stabilisateur de
carburant afin d’éviter que le réser-

7-65
1
2
3
4
5
6
7
8
9
FAU25991

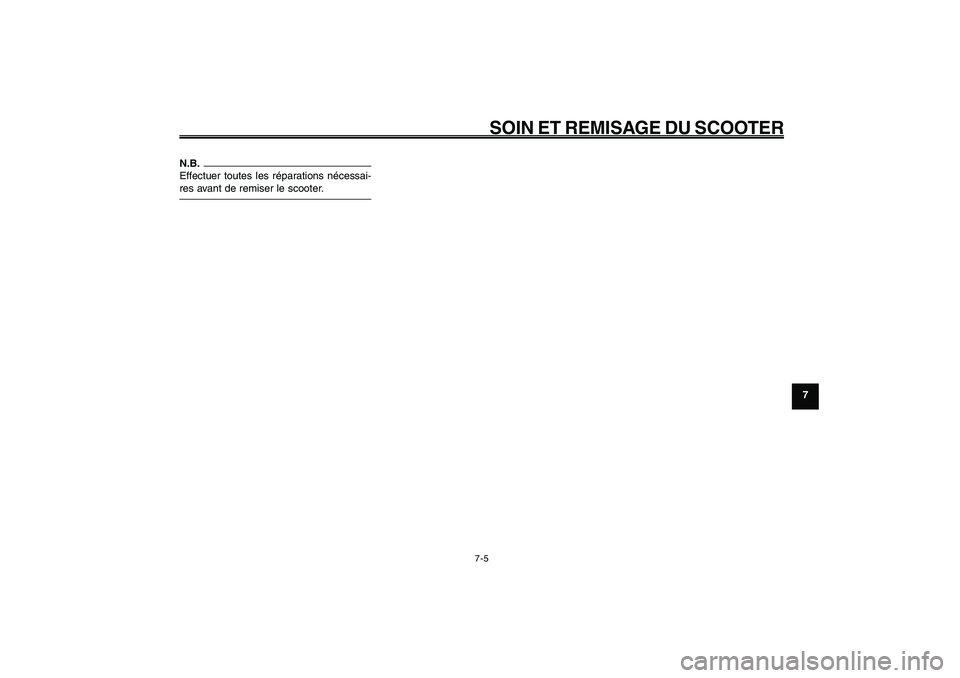

SOIN ET REMISAGE DU SCOOTER
N.B.
Effectuer toutes les réparations nécessai-
res avant de remiser le scooter.
7-5

8-66
1
2
3
4
5
6
7
8
9
FAU26320

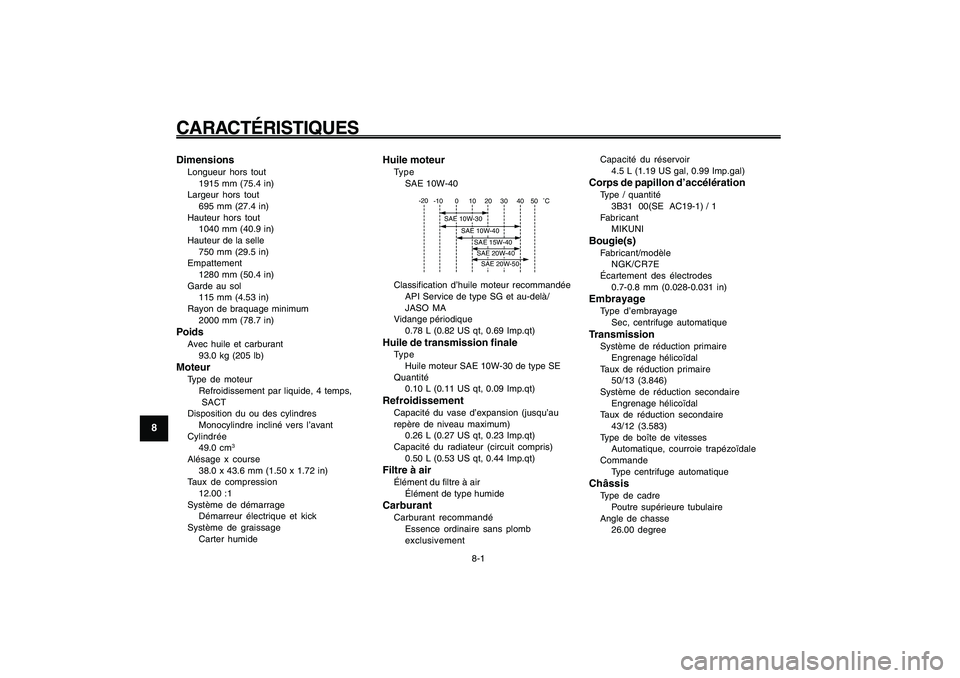

CARACTÉRISTIQUES
8-1
Caractéristiques
FAU26320
CARACTÉRISTIQUESDimensionsLongueur hors tout
1915 mm (75.4 in)
Largeur hors tout
695 mm (27.4 in)
Hauteur hors tout
1040 mm (40.9 in)
Hauteur de la selle
750 mm (29.5 in)
Empattement
1280 mm (50.4 in)
Garde au sol
115 mm (4.53 in)
Rayon de braquage minimum
2000 mm (78.7 in)PoidsAvec huile et carburant
93.0 kg (205 lb)MoteurType de moteur
Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres
Monocylindre incliné vers l’avant
Cylindrée
49.0 cm
3
Alésage x course
38.0 x 43.6 mm (1.50 x 1.72 in)
Taux de compression
12.00 :1
Système de démarrage
Démarreur électrique et kick
Système de graissage
Carter humide
Huile moteurType
SAE 10W-40
-10 0 10 20 30
40 -20
50
C
SAE 10W-30
SAE 10W-40
SAE 15W-40SAE 20W-40SAE 20W-50
Classification d’huile moteur recommandée
API Service de type SG et au-delà/
JASO MA
Vidange périodique
0.78 L (0.82 US qt, 0.69 Imp.qt)Huile de transmission finaleType
Huile moteur SAE 10W-30 de type SE
Quantité
0.10 L (0.11 US qt, 0.09 Imp.qt)RefroidissementCapacité du vase d’expansion (jusqu’au
repère de niveau maximum)
0.26 L (0.27 US qt, 0.23 Imp.qt)
Capacité du radiateur (circuit compris)
0.50 L (0.53 US qt, 0.44 Imp.qt)Filtre à airÉlément du filtre à air
Élément de type humideCarburantCarburant recommandé
Essence ordinaire sans plomb
exclusivementCapacité du réservoir
4.5 L (1.19 US gal, 0.99 Imp.gal)
Corps de papillon d’accélérationType / quantité
3B31 00(SE AC19-1) / 1
Fabricant
MIKUNIBougie(s)Fabricant/modèle
NGK/CR7E
Écartement des électrodes
0.7-0.8 mm (0.028-0.031 in)EmbrayageType d’embrayage
Sec, centrifuge automatiqueTransmissionSystème de réduction primaire
Engrenage hélicoïdal
Taux de réduction primaire
50/13 (3.846)
Système de réduction secondaire
Engrenage hélicoïdal
Taux de réduction secondaire
43/12 (3.583)
Type de boîte de vitesses
Automatique, courroie trapézoïdale
Commande
Type centrifuge automatiqueChâssisType de cadre
Poutre supérieure tubulaire
Angle de chasse
26.00 degree

8-67
1
2
3
4
5
6
7
8
9
FAU26320
CARACTÉRISTIQUES

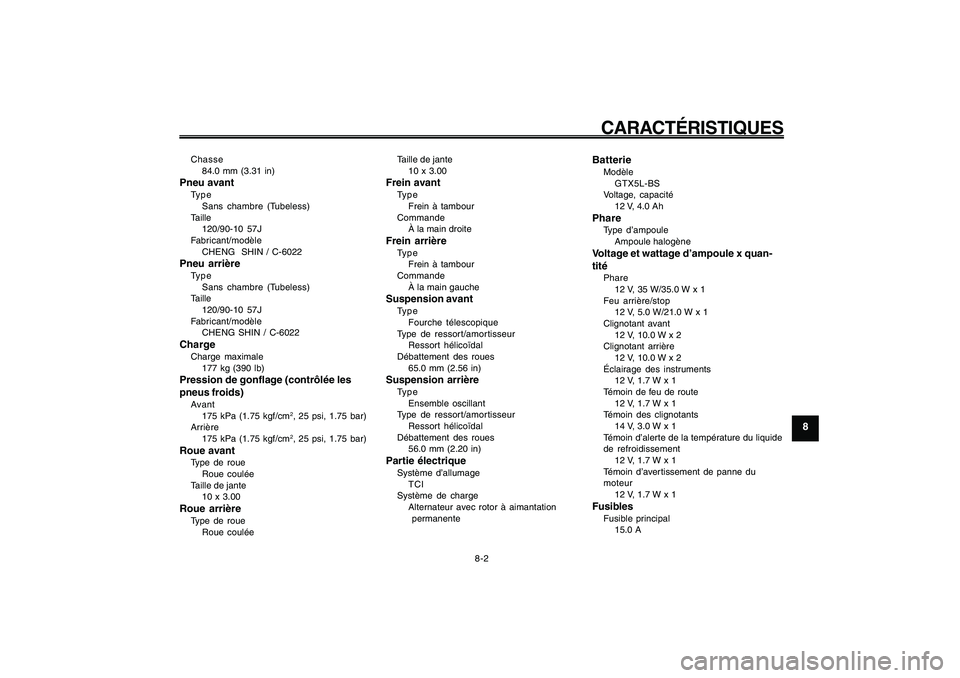

8-2 Chasse
84.0 mm (3.31 in)
Pneu avantType
Sans chambre (Tubeless)
Taille
120/90-10 57J
Fabricant/modèle
CHENG SHIN / C-6022Pneu arrièreType
Sans chambre (Tubeless)
Taille
120/90-10 57J
Fabricant/modèle
CHENG SHIN / C-6022ChargeCharge maximale
177 kg (390 lb)Pression de gonflage (contrôlée les
pneus froids)Avant
175 kPa (1.75 kgf/cm
2, 25 psi, 1.75 bar)
Arrière
175 kPa (1.75 kgf/cm2, 25 psi, 1.75 bar)
Roue avantType de roue
Roue coulée
Taille de jante
10 x 3.00Roue arrièreType de roue
Roue couléeTaille de jante
10 x 3.00
Frein avantType
Frein à tambour
Commande
À la main droiteFrein arrièreType
Frein à tambour
Commande
À la main gaucheSuspension avantType
Fourche télescopique
Type de ressort/amortisseur
Ressort hélicoïdal
Débattement des roues
65.0 mm (2.56 in)Suspension arrièreType
Ensemble oscillant
Type de ressort/amortisseur
Ressort hélicoïdal
Débattement des roues
56.0 mm (2.20 in)Partie électriqueSystème d’allumage
TCI
Système de charge
Alternateur avec rotor à aimantation
permanente
BatterieModèle
GTX5L-BS
Voltage, capacité
12 V, 4.0 AhPhareType d’ampoule
Ampoule halogèneVoltage et wattage d’ampoule x quan-
titéPhare
12 V, 35 W/35.0 W x 1
Feu arrière/stop
12 V, 5.0 W/21.0 W x 1
Clignotant avant
12 V, 10.0 W x 2
Clignotant arrière
12 V, 10.0 W x 2
Éclairage des instruments
12 V, 1.7 W x 1
Témoin de feu de route
12 V, 1.7 W x 1
Témoin des clignotants
14 V, 3.0 W x 1
Témoin d’alerte de la température du liquide
de refroidissement
12 V, 1.7 W x 1
Témoin d’avertissement de panne du
moteur
12 V, 1.7 W x 1FusiblesFusible principal
15.0 A

9-68
1
2
3
4
5
6
7
8
9
FAU26343

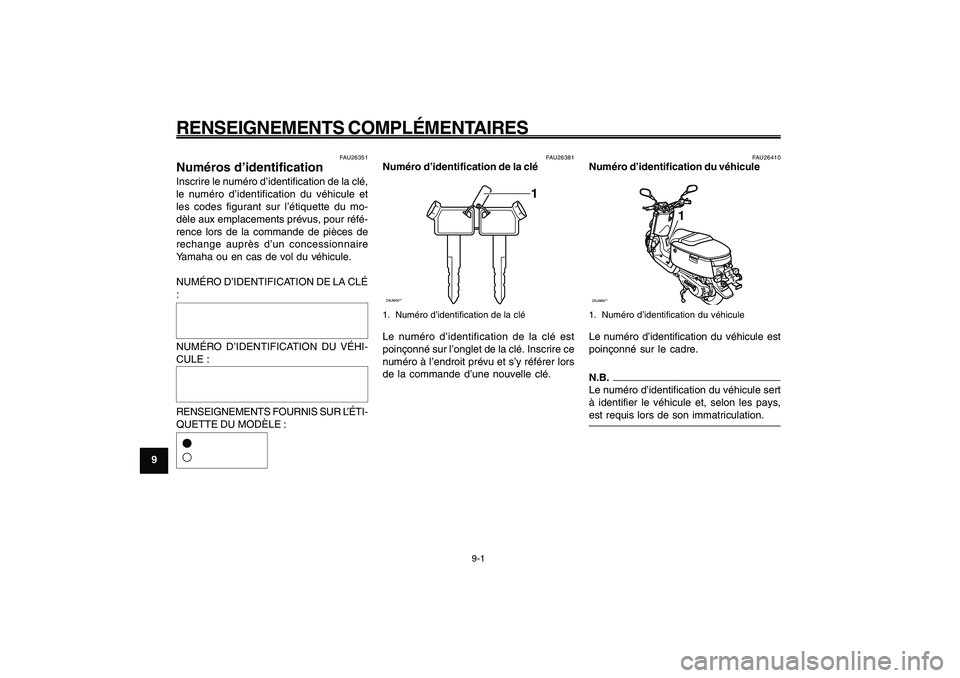

RENSEIGNEMENTS COMPLÉMENTAIRESNuméros d’identification
Clé de contact, numéro d’identification
Véhicule, numéro d’identification
9-1
FAU26343
RENSEIGNEMENTS COMPLÉMENTAIRES
FAU26351
Numéros d’identificationInscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et
les codes figurant sur l’étiquette du mo-
dèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA CLÉ
:
NUMÉRO D’IDENTIFICATION DU VÉHI-
CULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la cléZAUM00**
1
1. Numéro d’identification de la cléLe numéro d’identification de la clé est
poinçonné sur l’onglet de la clé. Inscrire ce
numéro à l’endroit prévu et s’y référer lors
de la commande d’une nouvelle clé.
FAU26410
Numéro d’identification du véhiculeZAUM00**
1
1. Numéro d’identification du véhiculeLe numéro d’identification du véhicule est
poinçonné sur le cadre.N.B.
Le numéro d’identification du véhicule sert
à identifier le véhicule et, selon les pays,
est requis lors de son immatriculation.

9-69
1
2
3
4
5
6
7
8
9
FAU26343
RENSEIGNEMENTS COMPLÉMENTAIRES

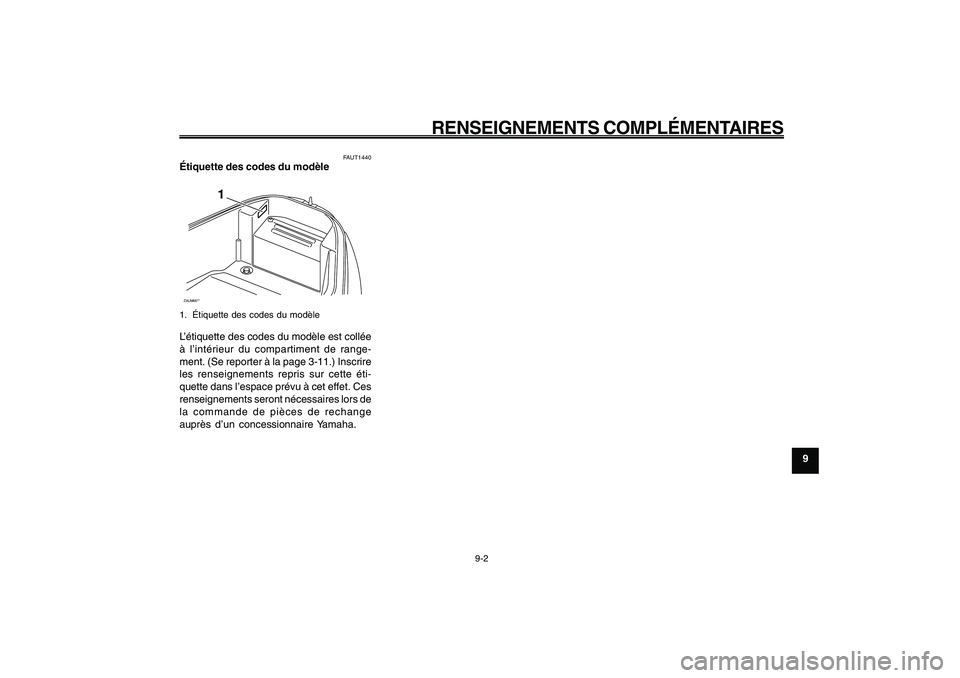

Étiquette des codes du modèle
9-2
FAUT1440
Étiquette des codes du modèleZAUM00**
1
1. Étiquette des codes du modèleL’étiquette des codes du modèle est collée
à l’intérieur du compartiment de range-
ment. (Se reporter à la page 3-11.) Inscrire
les renseignements repris sur cette éti-
quette dans l’espace prévu à cet effet. Ces
renseignements seront nécessaires lors de
la commande de pièces de rechange
auprès d’un concessionnaire Yamaha.

1
2
3
4
5
6
7
8
9

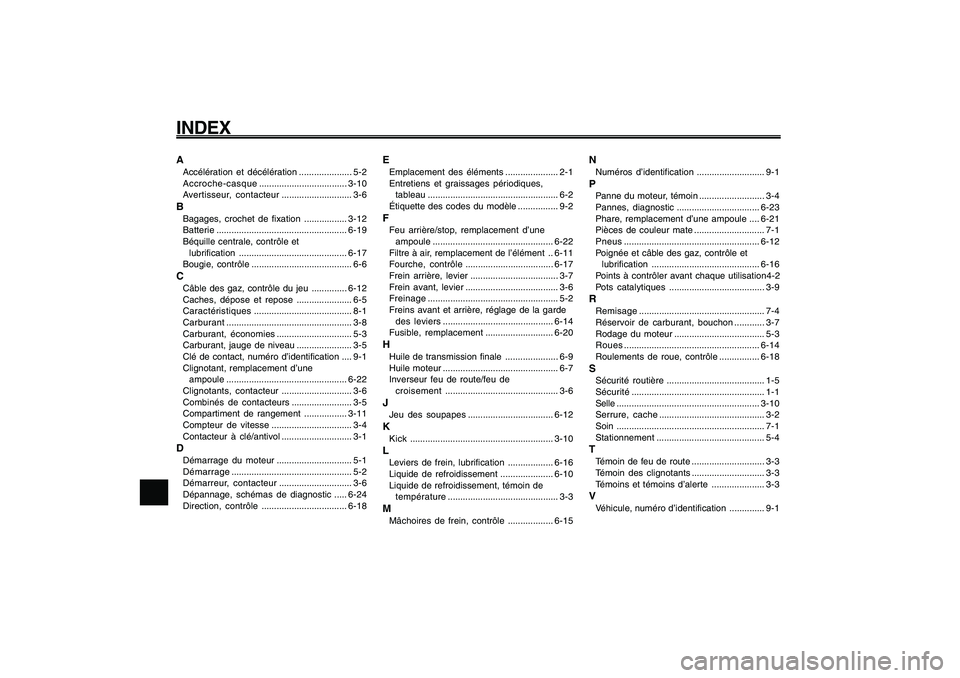

INDEXAAccélération et décélération ..................... 5-2
Accroche-casque...................................3-10
Avertisseur, contacteur............................ 3-6BBagages, crochet de fixation .................3-12
Batterie....................................................6-19
Béquille centrale, contrôle et
lubrification...........................................6-17
Bougie, contrôle........................................ 6-6CCâble des gaz, contrôle du jeu ..............6-12
Caches, dépose et repose ...................... 6-5
Caractéristiques....................................... 8-1
Carburant.................................................. 3-8
Carburant, économies.............................. 5-3
Carburant, jauge de niveau ...................... 3-5
Clé de contact, numéro d’identification .... 9-1
Clignotant, remplacement d’une
ampoule................................................6-22
Clignotants, contacteur............................ 3-6
Combinés de contacteurs........................ 3-5
Compartiment de rangement .................3-11
Compteur de vitesse................................ 3-4
Contacteur à clé/antivol ............................ 3-1DDémarrage du moteur.............................. 5-1
Démarrage................................................ 5-2
Démarreur, contacteur............................. 3-6
Dépannage, schémas de diagnostic .....6-24
Direction, contrôle..................................6-18
EEmplacement des éléments ..................... 2-1
Entretiens et graissages périodiques,
tableau.................................................... 6-2
Étiquette des codes du modèle ................ 9-2FFeu arrière/stop, remplacement d’une
ampoule................................................6-22
Filtre à air, remplacement de l’élément ..6-11
Fourche, contrôle...................................6-17
Frein arrière, levier................................... 3-7
Frein avant, levier..................................... 3-6
Freinage.................................................... 5-2
Freins avant et arrière, réglage de la garde
des leviers............................................6-14
Fusible, remplacement...........................6-20HHuile de transmission finale ..................... 6-9
Huile moteur.............................................. 6-7
Inverseur feu de route/feu de
croisement............................................. 3-6JJeu des soupapes..................................6-12KKick.........................................................3-10LLeviers de frein, lubrification ..................6-16
Liquide de refroidissement .....................6-10
Liquide de refroidissement, témoin de
température............................................ 3-3MMâchoires de frein, contrôle ..................6-15
NNuméros d’identification........................... 9-1PPanne du moteur, témoin .......................... 3-4
Pannes, diagnostic.................................6-23
Phare, remplacement d’une ampoule ....6-21
Pièces de couleur mate ............................ 7-1
Pneus......................................................6-12
Poignée et câble des gaz, contrôle et
lubrification...........................................6-16
Points à contrôler avant chaque utilisation4-2
Pots catalytiques...................................... 3-9RRemisage.................................................. 7-4
Réservoir de carburant, bouchon ............ 3-7
Rodage du moteur.................................... 5-3
Roues......................................................6-14
Roulements de roue, contrôle ................6-18SSécurité routière....................................... 1-5
Sécurité..................................................... 1-1
Selle .........................................................3-10
Serrure, cache.......................................... 3-2
Soin........................................................... 7-1
Stationnement........................................... 5-4TTémoin de feu de route ............................. 3-3
Témoin des clignotants............................. 3-3
Témoins et témoins d’alerte ..................... 3-3VVéhicule, numéro d’identification.............. 9-1
