Funktionen der Instrumente und Bedienungselemente
3-7
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU12892
Handbremshebel
Der Bremshebel befindet sich an der rech-
ten Seite des Lenkers. Zur Betätigung der
Vorderradbremse den Hebel zum Gasdreh-
griff ziehen.
GAU12944
Fußbremshebel
Der Fußbremshebel befindet sich an der
rechten Seite des Mo torrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Handbremshebel
1
1. Fußbremshebel
1
2RD-28199-G1.book 7 ページ ２０１５年９月４日　金曜日　午後１時１５分

Funktionen der Instrumente und Bedienungselemente
3-8
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU13125
Tankverschluss
Tankverschluss öffnen
Die Schlossabdeckung aufschieben, den
Schlüssel in das Tankschloss stecken und
dann 1/4 Drehung im Uhrzeigersinn drehen.
Die Verriegelung wird geöffnet und der
Tankverschluss kann abgenommen wer-
den.
Tankverschluss schließen 1. Den Tankverschluss mit eingesteck- tem Schlüssel aufsetzen. Die Markie-
rung “ ” muss dabei nach vorn
weisen.
2. Den Schlüssel gegen den Uhrzeiger- sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann
abziehen.
HINWEIS
Der Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA10132
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen
ist. Austretender Kraftstoff ist eine
Brandgefahr.

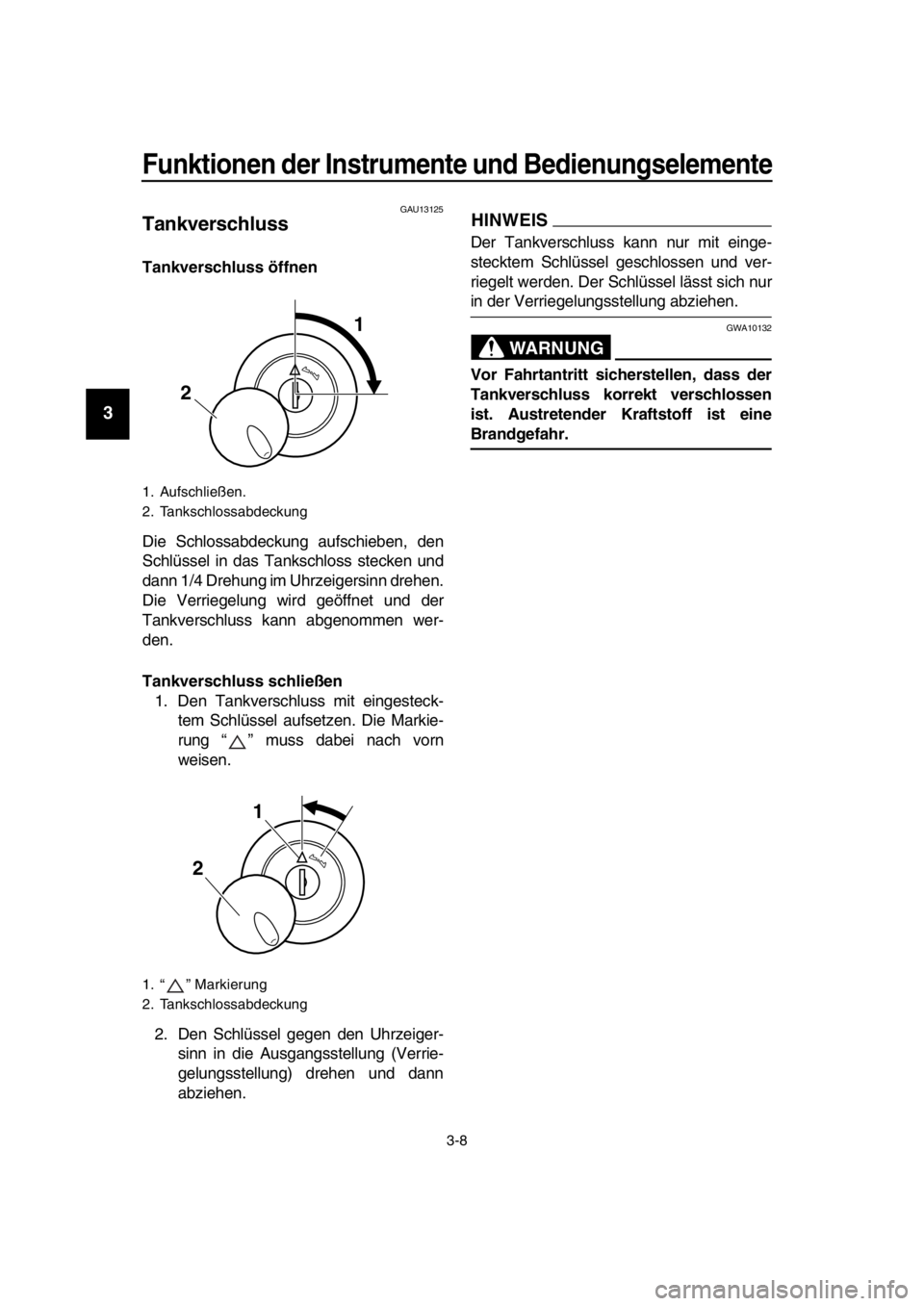

1. Aufschließen.
2. Tankschlossabdeckung
1. “ ” Markierung
2. Tankschlossabdeckung
2
1
1
2
2RD-28199-G1.book 8 ページ ２０１５年９月４日　金曜日　午後１時１５分

Funktionen der Instrumente und Bedienungselemente
3-9
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU13222

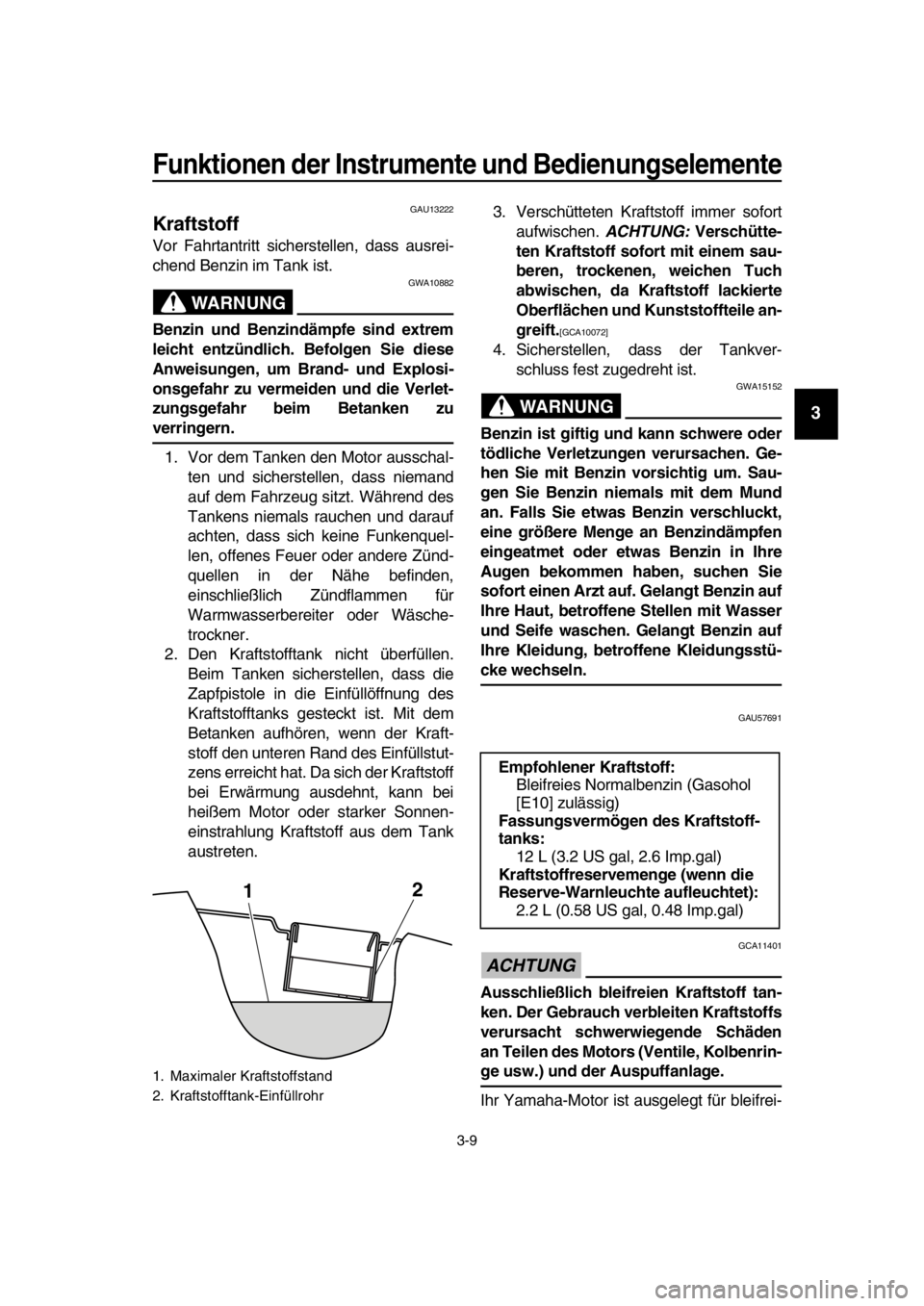

Kraftstoff
Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu
verringern. 1. Vor dem Tanken den Motor ausschal- ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden,
einschließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraftstoff
bei Erwärmung ausdehnt, kann bei
heißem Motor oder starker Sonnen-
einstrahlung Kraftstoff aus dem Tank
austreten. 3. Verschütteten Kraf
tstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10072]
4. Sicherstellen, dass der Tankver- schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU57691
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-1. Maximaler Kraftstoffstand
2. Kraftstofftank-Einfüllrohr
1 2
Empfohlener Kraftstoff:
Bleifreies Normalbenzin (Gasohol
[E10] zulässig)
Fassungsvermögen des Kraftstoff-
tanks: 12 L (3.2 US gal, 2.6 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet): 2.2 L (0.58 US gal, 0.48 Imp.gal)
2RD-28199-G1.book 9 ページ ２０１５年９月４日　金曜日　午後１時１５分

Funktionen der Instrumente und Bedienungselemente
3-10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
es Normalbenzin mit einer Research-Ok-
tanzahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoff marke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.GAU39453
Kraftstofftank-
Belüftungsschlauch/
Überlaufschlauch
Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
Den Anschluss des Kraftstofftank-Be-
lüftungsschlauchs/Überlaufschlauchs
prüfen.
Den Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch auf Risse
und Schäden prüfen, ggf. erneuern.
Sicherstellen, dass das Ende des Kraft-
stofftank-Belüftungsschlauchs/Über-
laufschlauchs nicht verstopft ist; ggf.
den Schlauch reinigen.

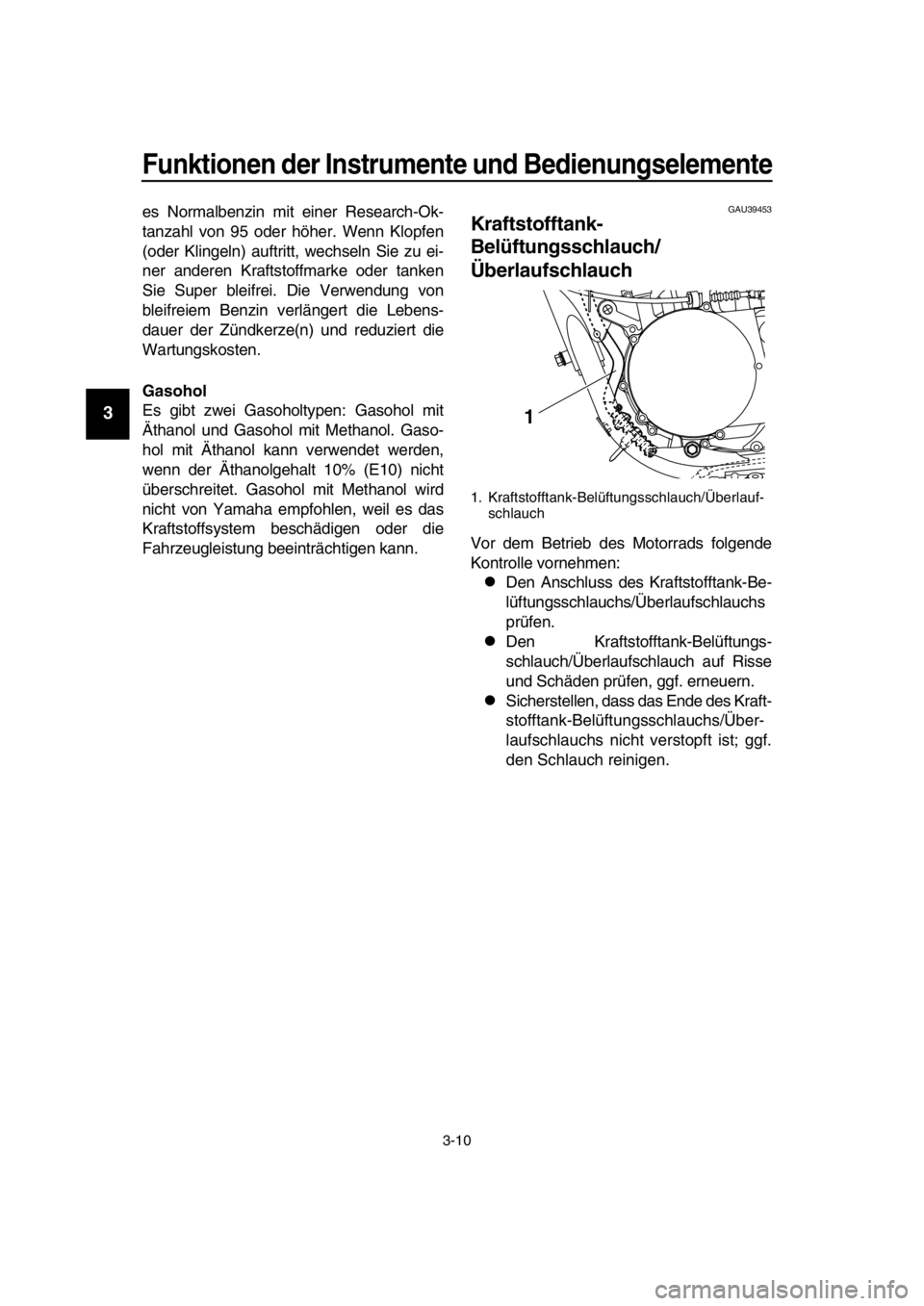

1. Kraftstofftank-Belüftungsschlauch/Überlauf- schlauch
1
2RD-28199-G1.book 10 ページ ２０１５年９月４日　金曜日　午後１時１５分

Funktionen der Instrumente und Bedienungselemente
3-11
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU13434
Katalysator
Dieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.
Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten
durchführen.
Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
GAU59491

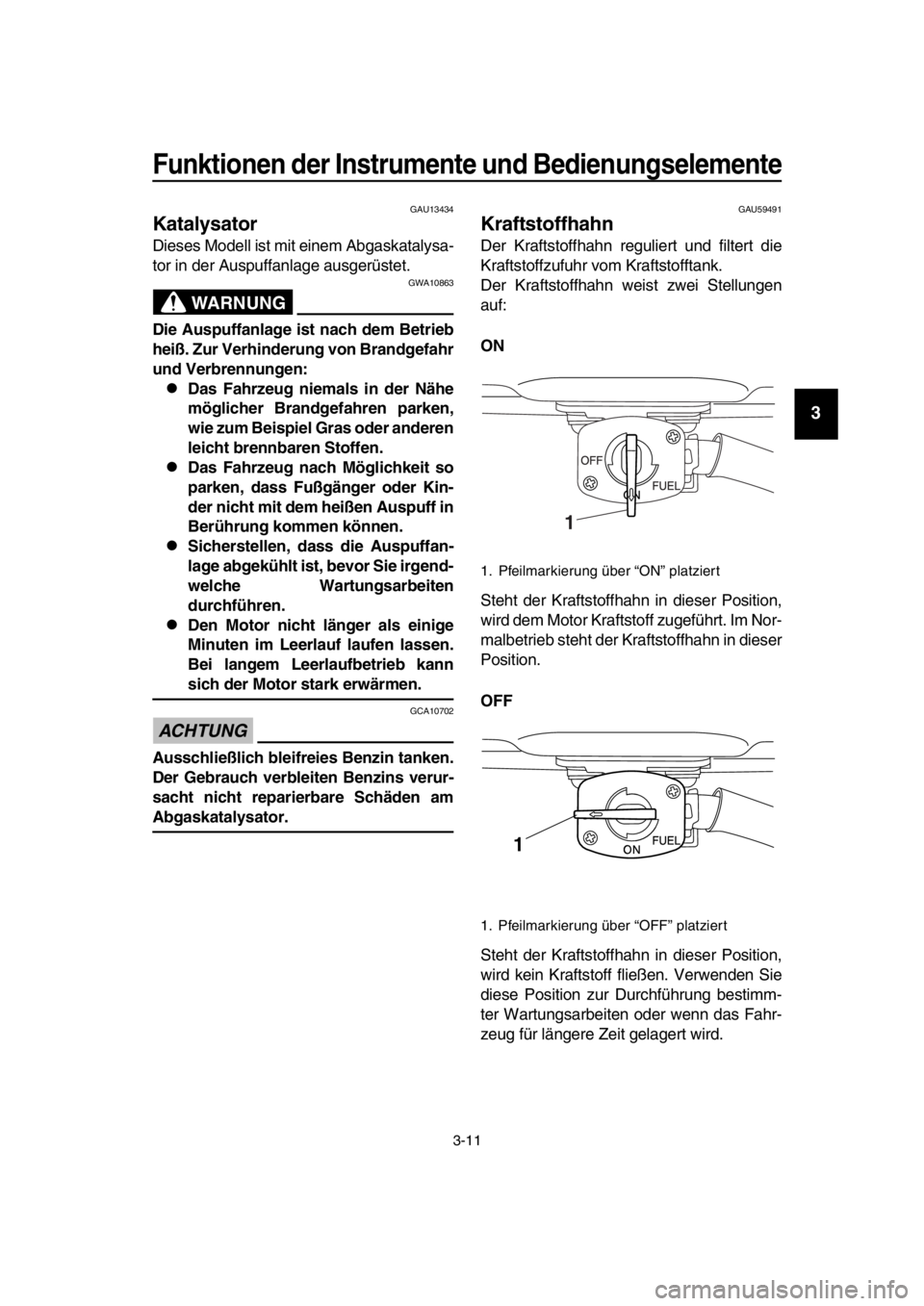

Kraftstoffhahn
Der Kraftstoffhahn reguliert und filtert die
Kraftstoffzufuhr vom Kraftstofftank.
Der Kraftstoffhahn weist zwei Stellungen
auf:
ON
Steht der Kraftstoffhahn in dieser Position,
wird dem Motor Kraftstoff zugeführt. Im Nor-
malbetrieb steht der Kraftstoffhahn in dieser
Position.
OFF
Steht der Kraftstoffhahn in dieser Position,
wird kein Kraftstoff fließen. Verwenden Sie
diese Position zur Durchführung bestimm-
ter Wartungsarbeiten oder wenn das Fahr-
zeug für längere Zeit gelagert wird.
1. Pfeilmarkierung über “ON” platziert
1. Pfeilmarkierung über “OFF” platziert
1
1
2RD-28199-G1.book 11 ページ ２０１５年９月４日　金曜日　午後１時１５分

Funktionen der Instrumente und Bedienungselemente
3-12
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU13651
Kickstarter
Zum Anlassen des Motors den Kickstarter-
hebel herausklappen und dann langsam
niedertreten, bis deutlicher Widerstand
spürbar wird; anschließend den Kickstarter
kräftig durchtreten. Dieses Modell ist mit ei-
nem Primär-Kickstarthebel ausgestattet,
wodurch in jedem Gang gestartet werden
kann, wenn die Kupplung ausgerückt ist. Es
wird jedoch empfohlen, das Getriebe vor
dem Starten in Neutral zu stellen.
GAU13701
Dekompressionshebel
Wenn dieser Hebel betätigt wird, öffnet sich
das Auslassventil, was den Verdichtungs-
druck reduziert. Dadurch lässt sich für das
Kickstarten der Kolben leichter über den
Verdichtungstakt hinaus bewegen. (Siehe
Seite 5-2.)

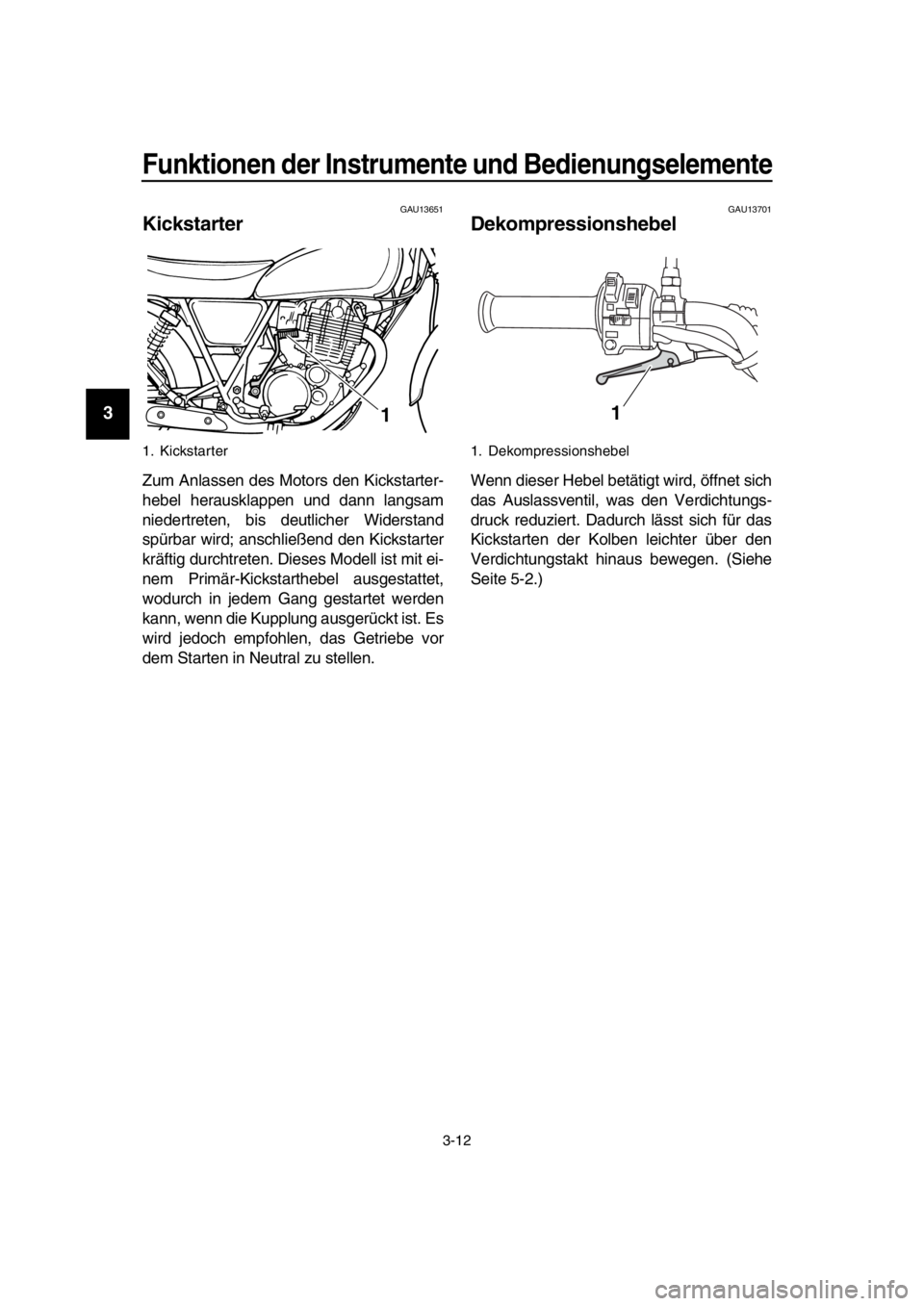

1. Kickstarter
1
1. Dekompressionshebel
1
2RD-28199-G1.book 12 ページ ２０１５年９月４日　金曜日　午後１時１５分

Funktionen der Instrumente und Bedienungselemente
3-13
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU13962
Sitzbank
Sitzbank abnehmen
Die Sitzbank losschrauben und dann abzie-
hen.
Sitzbank montieren 1. Die Zungen an der Vorderseite der Sitzbank, wie in der Abbildung gezeigt,
in die Sitzhalterungen stecken.
2. Die Sitzbank in die ursprüngliche Lage bringen und dann festschrauben.
HINWEIS
Vor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU14883

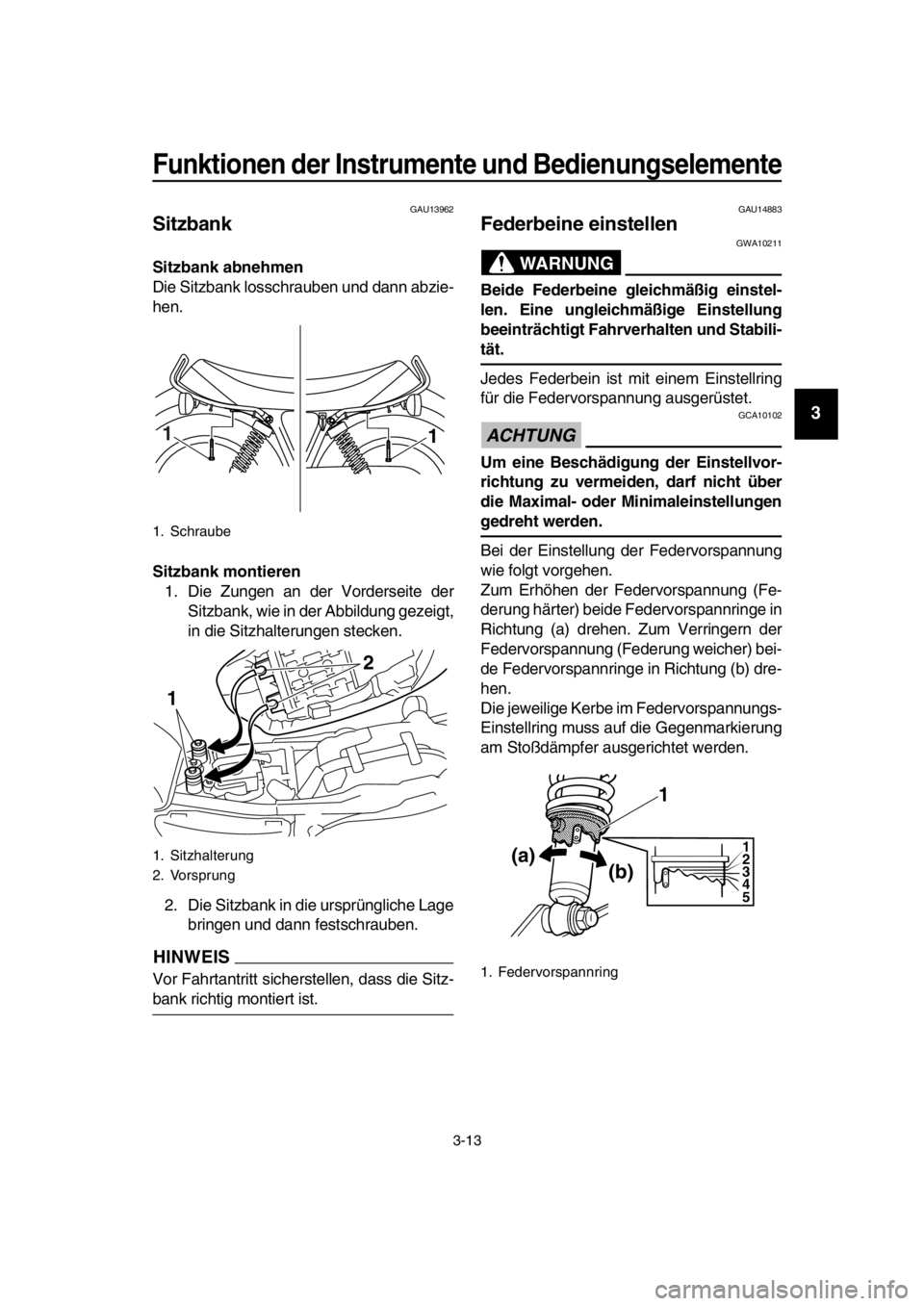

Federbeine einstellen
WARNUNG
GWA10211
Beide Federbeine gleichmäßig einstel-
len. Eine ungleichmäßige Einstellung
beeinträchtigt Fahrverhalten und Stabili-
tät.
Jedes Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.
ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
Zum Erhöhen der Federvorspannung (Fe-
derung härter) beide F edervorspannringe in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) bei-
de Federvorspannringe in Richtung (b) dre-
hen.
Die jeweilige Kerbe im Federvorspannungs-
Einstellring muss auf die Gegenmarkierung
am Stoßdämpfer aus gerichtet werden.1. Schraube
1. Sitzhalterung
2. Vorsprung
11
1 2
1. Federvorspannring
1
2
3
4
5
1
(a)
(b)
2RD-28199-G1.book 13 ページ ２０１５年９月４日　金曜日　午後１時１５分

Funktionen der Instrumente und Bedienungselemente
3-14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU15306
Seitenständer
Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.
HINWEIS
Der Seitenständerschalt er ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsunter-
brechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig. Falls Störungen an diesem
System festgestellt werden, das Fahr-
zeug umgehend von einer Yamaha-
Fachwerkstatt instand setzen lassen.
Einstellen der Federvorspannung:
Minimal (weich):
1
Standard: 1
Maximal (hart): 5
2RD-28199-G1.book 14 ページ ２０１５年９月４日　金曜日　午後１時１５分

Funktionen der Instrumente und Bedienungselemente
3-15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU66820
Zündunterbrechungs- u.
Anlasssperrschalter-System
Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie
Leerlaufschalter und erfüllt folgende Zwe-
cke.
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
2RD-28199-G1.book 15 ページ ２０１５年９月４日　金曜日　午後１時１５分

Funktionen der Instrumente und Bedienungselemente
3-16
1
2
3
4
5
6
7
8
9
10
11
12
13
14

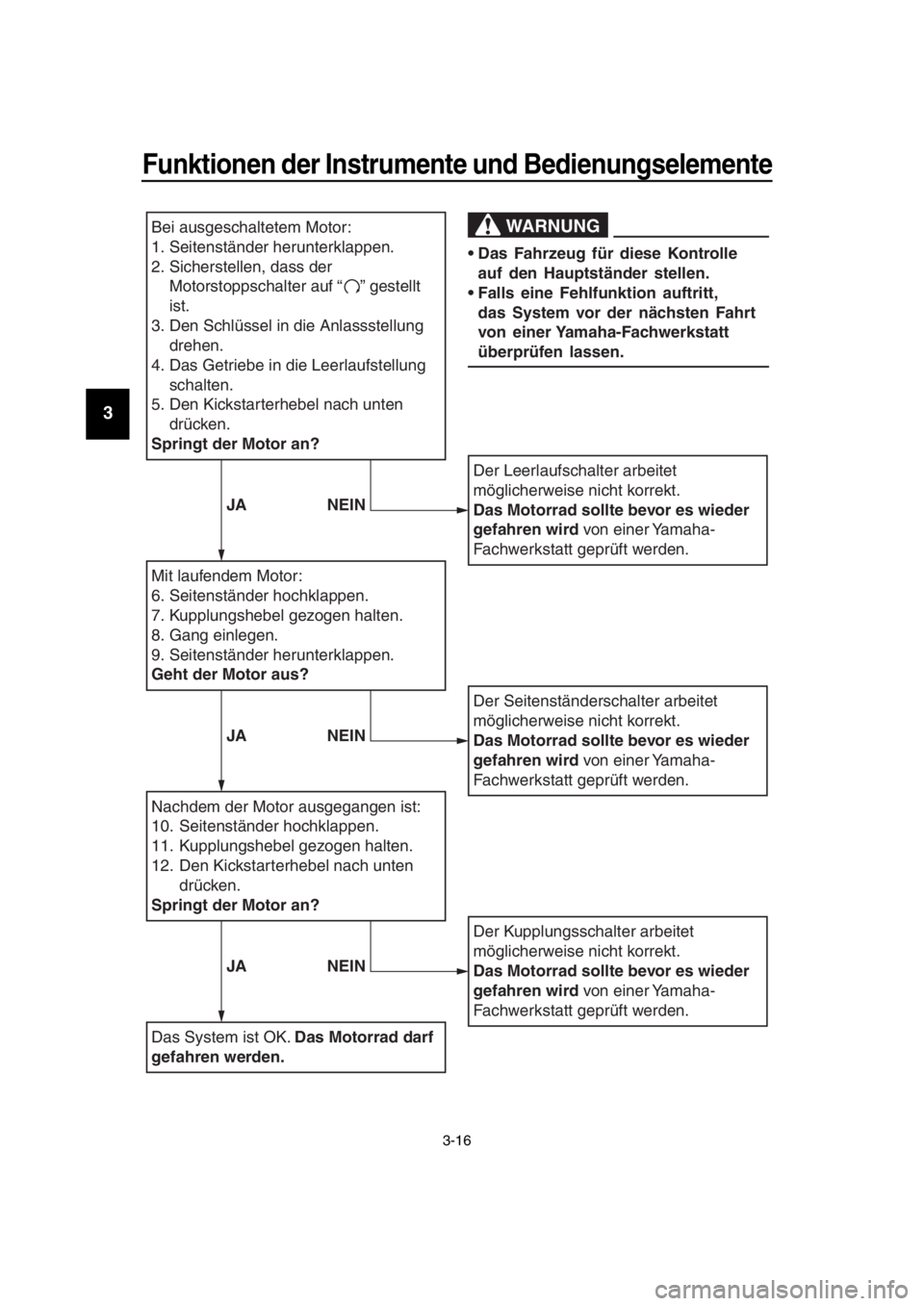

Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2.
Sicherstellen, dass der
Motorstoppschalter auf “ ” gestellt
ist.
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Den Kickstarterhebel nach unten drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Den Kickstarterhebel nach unten drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf
gefahren werden.
Der Leerlaufschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Seitenständerschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Kupplungsschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
WARNUNG
Das Fahrzeug für diese Kontrolle auf den Hauptständer stellen.
Falls eine Fehlfunktion auftritt, das System vor der nächsten Fahrt
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
JA NEIN
JA NEIN
JA NEIN
2RD-28199-G1.book 16 ページ ２０１５年９月４日　金曜日　午後１時１５分
