YAMAHA SR400 2016 Betriebsanleitungen (in German)

Sicherheitsinformationen
1-5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Reifen und Felgen vom freien Zubehör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind möglicher-
weise ungeeignet. Reifendaten und weitere
Informationen zum Reifenwechsel siehe
Seite 6-17.
Transport des Motorrads
Die folgenden Anweisungen sind unbedingt
zu beachten, wenn das Motorrad auf einem
anderen Fahrzeug transportiert wird.
Alle losen Gegenstände vom Motorrad
entfernen.
Kontrollieren, dass der Kraftstoffhahn
(falls vorhanden) in Stellung “OFF”
steht und dass kein Kraftstoff austritt.
Das Vorderrad auf dem Anhänger
oder der Ladefläche des LKWs genau
geradeaus ausrichten und in einer
Führungsschiene einklemmen, so
dass es sich nicht bewegen kann.
Einen Gang einlegen (bei Modellen
mit manueller Schaltung).
Das Motorrad mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrads befestigt
sind, festzurren. Geeignete Befesti-
gungspunkte für die Riemen sind der
Rahmen oder die obere Gabelbrücke,
nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Verzur-
rung sorgfältig aus, achten Sie darauf,
dass die Riemen während des Trans-
ports nicht auf lackierten Oberflächen scheuern.
Das Motorrad sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass es sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
2RD-28199-G1.book 5 ページ ２０１５年９月４日　金曜日　午後１時１５分

2-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Beschreibung
GAU63371
Linke Seitenansicht
1. Motoröl-Messstab (Seite 6-11)
2. Motoröl-Einfüllschraubverschluss (Seite 6-11)
3. Kraftstofftank-Versc hluss (Seite 3-8)
4. Kraftstoffhahn (Seite 3-11)
5. Batterie (Seite 6-33)
6. Sicherung (Seite 6-34)
7. Federvorspannungs-Einstellri ng des Federbeins (Seite 3-13)
8. Fußschalthebel (Seite 3-6)
1, 2 4
5, 63
7
8
2RD-28199-G1.book 1 ページ ２０１５年９月４日　金曜日　午後１時１５分

Beschreibung
2-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU63391
Rechte Seitenansicht
1. Luftfiltereinsatz (Seite 6-15)
2. Kickstarter (Seite 3-12)
3. Kickstartanzeige (Seite 5-2)
4. Scheinwerfer (Seite 6-36)
5. Fußbremshebel (Seite 3-7)
6. Bordwerkzeug (Seite 6-2)
7. Federvorspannungs-Einstellring des Federbeins (Seite 3-13)
12
4
563
7
2RD-28199-G1.book 2 ページ ２０１５年９月４日　金曜日　午後１時１５分

Beschreibung
2-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU63401
Bedienungselemente und Instrumente
1. Kupplungshebel (Seite 3-6)
2. Lenkerarmaturen links (Seite 3-4)
3. Tachometer (Seite 3-3)
4. Zündschloss/Lenkschloss (Seite 3-1)
5. Drehzahlmesser (Seite 3-4)
6. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-25)
7. Lenkerarmaturen rechts (Seite 3-4)
8. Handbremshebel (Seite 3-7)
9. Gasdrehgriff (Seite 6-16)
10.Dekompressionshebel (Seite 3-12)
12 345 78
9
6
10
2RD-28199-G1.book 3 ページ ２０１５年９月４日　金曜日　午後１時１５分

3-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Funktionen der Instrumente und Bedienungselemente
GAU10462

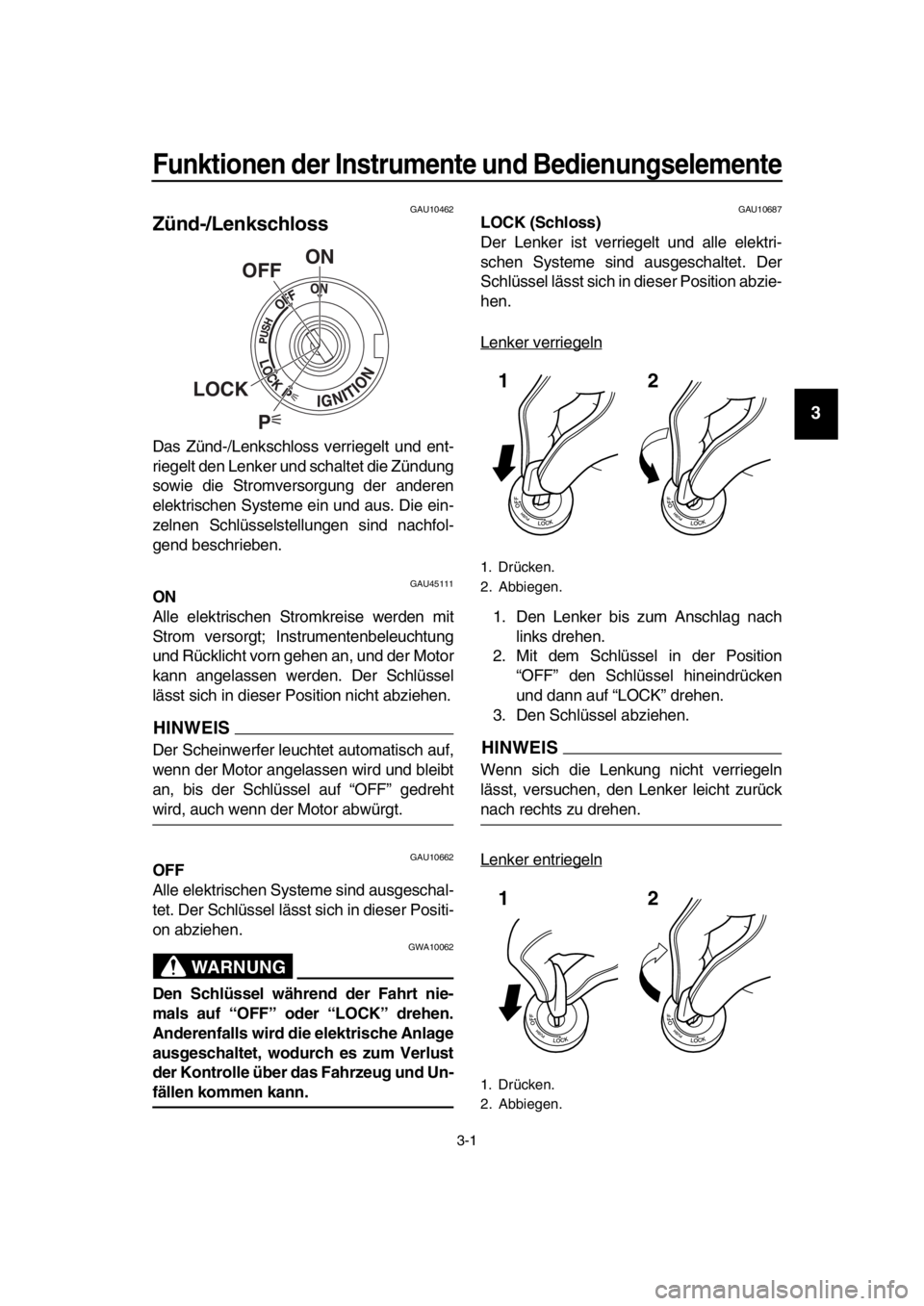

Zünd-/Lenkschloss
Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.
GAU45111ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung
und Rücklicht vorn gehen an, und der Motor
kann angelassen werden. Der Schlüssel
lässt sich in dieser Position nicht abziehen.
HINWEIS
Der Scheinwerfer leucht et automatisch auf,
wenn der Motor angelassen wird und bleibt
an, bis der Schlüssel auf “OFF” gedreht
wird, auch wenn der Motor abwürgt.
GAU10662OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt si ch in dieser Positi-
on abziehen.
WARNUNG
GWA10062
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-
fällen kommen kann.
GAU10687LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.
Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Mit dem Schlüssel in der Position “OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.
HINWEIS
Wenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.
Lenker entriegeln
P
ON
OFF
LOCK
1. Drücken.
2. Abbiegen.
1. Drücken.
2. Abbiegen.
12
12
2RD-28199-G1.book 1 ページ ２０１５年９月４日　金曜日　午後１時１５分

Funktionen der Instrumente und Bedienungselemente
3-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1. Den Schlüssel einstecken.
2. Mit dem Schlüssel in der Position “LOCK” den Schlüssel hineindrücken
und dann auf “OFF” drehen.
GAU59680 (Parken)
Die Warnblinkanlage und die Blinker kön-
nen eingeschaltet werden, aber alle ande-
ren elektrischen Anlagen sind
ausgeschaltet. Der Schlüssel lässt sich in
dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA20760
Durch Verwendung der Warnblinkanla-
ge oder der Blinker über einen längeren
Zeitraum wird die Batterie entladen.
GAU49398

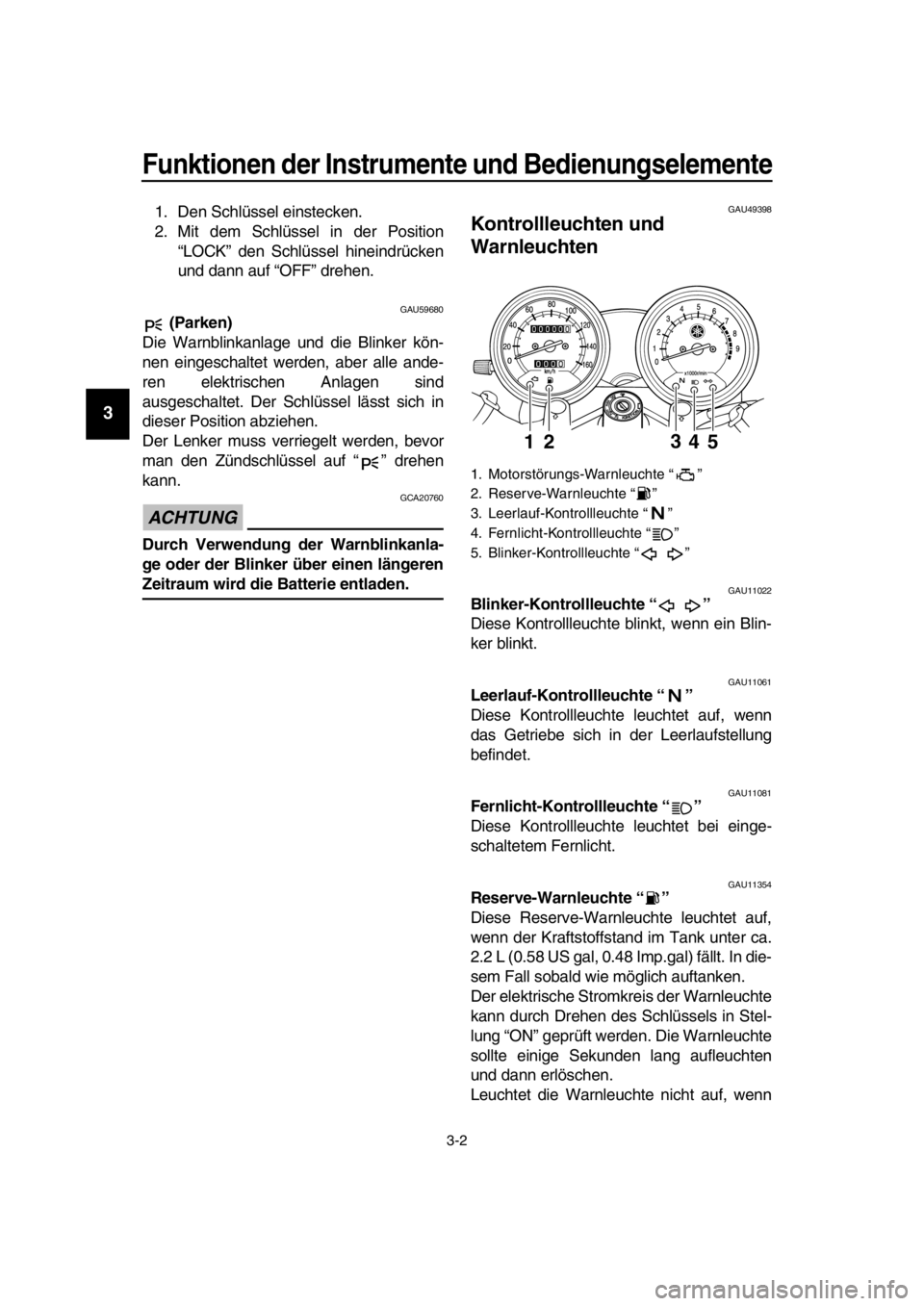

Kontrollleuchten und
Warnleuchten
GAU11022Blinker-Kontrollleuchte “ ”
Diese Kontrollleuchte blinkt, wenn ein Blin-
ker blinkt.
GAU11061Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11354Reserve-Warnleuchte “ ”
Diese Reserve-Warnleuchte leuchtet auf,
wenn der Kraftstoffstand im Tank unter ca.
2.2 L (0.58 US gal, 0.48 Imp.gal) fällt. In die-
sem Fall sobald wie möglich auftanken.
Der elektrische Stromk reis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
1. Motorstörungs-Warnleuchte “ ”
2. Reserve-Warnleuchte “ ”
3. Leerlauf-Kontrollleuchte “ ”
4. Fernlicht-Kontrollleuchte “ ”
5. Blinker-Kontrollleuchte “ ”
4
2
153
2RD-28199-G1.book 2 ページ ２０１５年９月４日　金曜日　午後１時１５分

Funktionen der Instrumente und Bedienungselemente
3-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU11486Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
elektrischen Stromkreis der den Motor
überwacht, ein Problem detektiert wird. In
diesem Fall das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen lassen.
Der elektrische Stromk reis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU11631

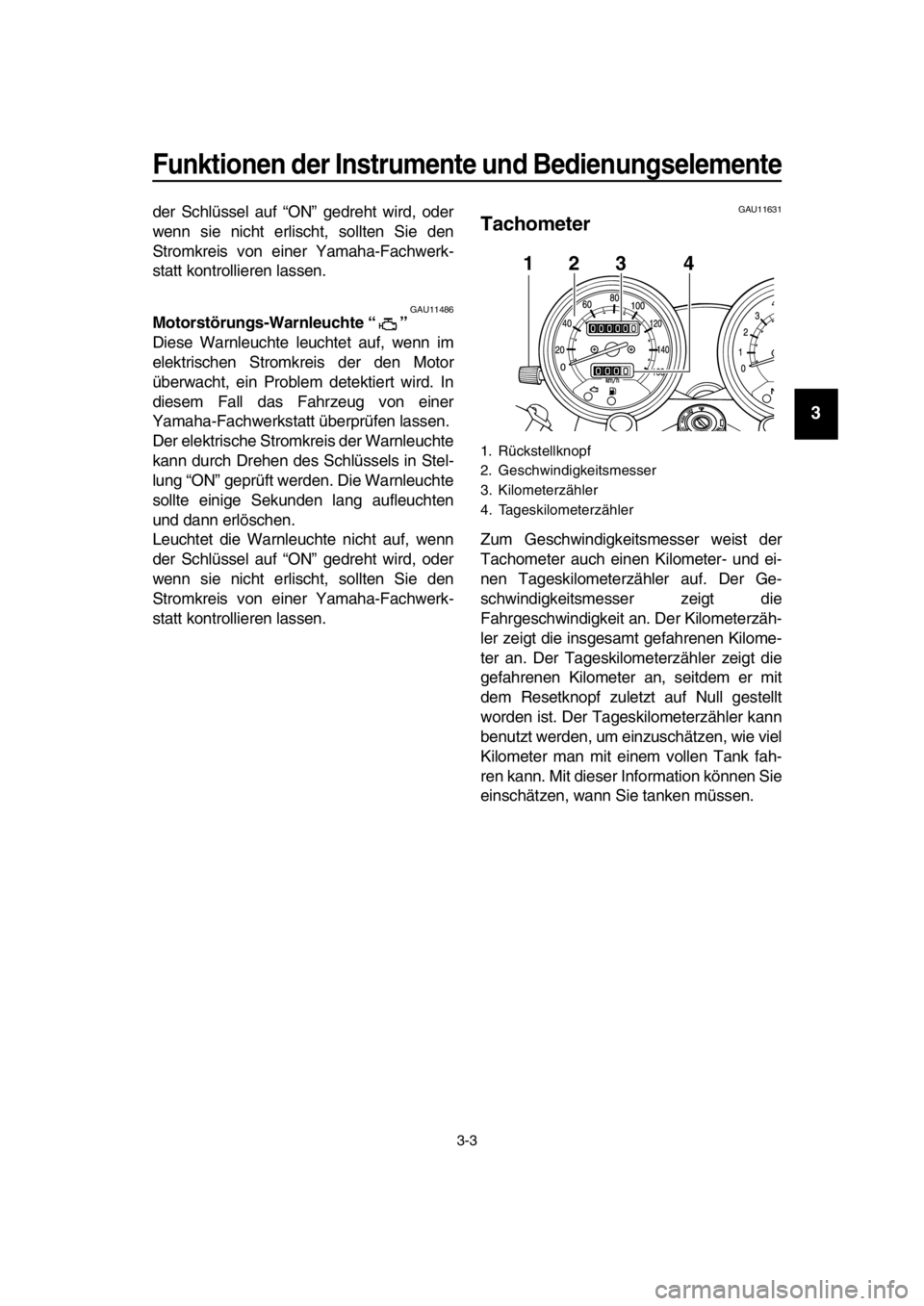

Tachometer
Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und ei-
nen Tageskilometerzähler auf. Der Ge-
schwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an. Der Kilometerzäh-
ler zeigt die insgesamt gefahrenen Kilome-
ter an. Der Tageskilometerzähler zeigt die
gefahrenen Kilometer an, seitdem er mit
dem Resetknopf zuletzt auf Null gestellt
worden ist. Der Tageskilometerzähler kann
benutzt werden, um einzuschätzen, wie viel
Kilometer man mit einem vollen Tank fah-
ren kann. Mit dieser Information können Sie
einschätzen, wann Sie tanken müssen.
1. Rückstellknopf
2. Geschwindigkeitsmesser
3. Kilometerzähler
4. Tageskilometerzähler
123 4
2RD-28199-G1.book 3 ページ ２０１５年９月４日　金曜日　午後１時１５分

Funktionen der Instrumente und Bedienungselemente
3-4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU11882

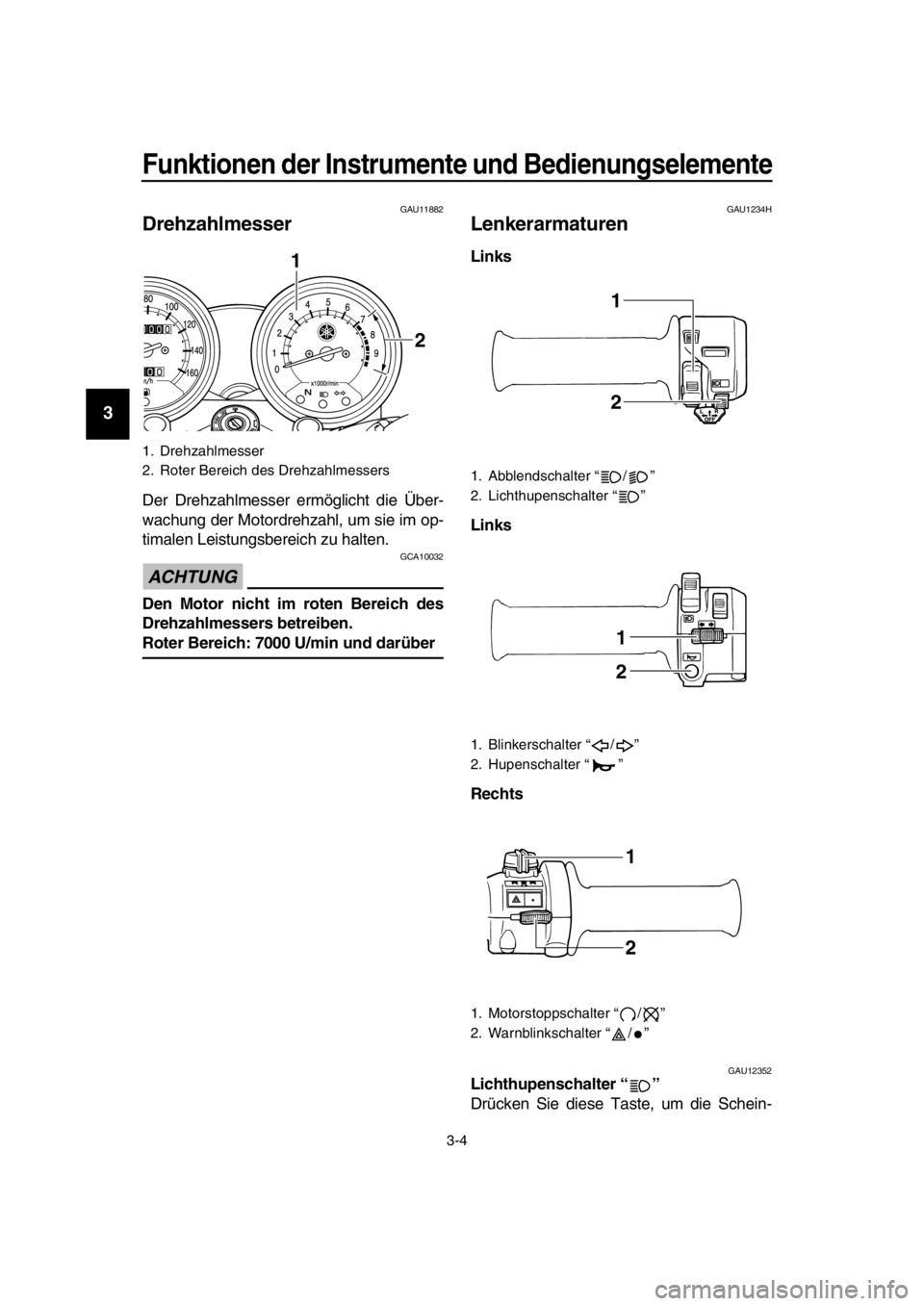

Drehzahlmesser
Der Drehzahlmesser ermöglicht die Über-
wachung der Motordrehzahl, um sie im op-
timalen Leistungsbereich zu halten.
ACHTUNG
GCA10032
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 7000 U/min und darüber
GAU1234H
Lenkerarmaturen
Links
Links
Rechts
GAU12352Lichthupenschalter “ ”
Drücken Sie diese Taste, um die Schein-
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
1
2
1. Abblendschalter “ / ”
2. Lichthupenschalter “ ”
1. Blinkerschalter “ / ”
2. Hupenschalter “ ”
1. Motorstoppschalter “ / ”
2. Warnblinkschalter “ / ”
1
2
1
2
1
2
2RD-28199-G1.book 4 ページ ２０１５年９月４日　金曜日　午後１時１５分

Funktionen der Instrumente und Bedienungselemente
3-5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
werfer kurz aufleuchten zu lassen.
HINWEIS
Wenn der Abblendschalter auf “ ” gestellt
ist, hat der Lichthupenschalter keine Wir-
kung.
GAU12401Abblendschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen.
GAU12461Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbiegen
den Schalter nach “ ” drücken. Sobald der
Schalter losgelassen wird, kehrt er in seine
Mittelstellung zurück. Um die Blinker auszu-
schalten, den Schalter hineindrücken,
nachdem dieser in seine Mittelstellung zu-
rückgebracht wurde.
GAU12501Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12661Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” stellen. Diesen Schalter auf
“ ” stellen, um den Motor in einem Notfall,
z. B. wenn das Fahrzeug stürzt oder wenn
der Gaszug klemmt, zu stoppen.
GAU12735Warnblinkschalter “ ”
Mit dem Zündschlüssel in der Stellung “ON”
oder “ ” diesen Schalter benutzen, um die
Warnblinkanlage einzuschalten (alle Blinker
blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muss.
ACHTUNG
GCA10062
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
2RD-28199-G1.book 5 ページ ２０１５年９月４日　金曜日　午後１時１５分

Funktionen der Instrumente und Bedienungselemente
3-6
1
2
3
4
5
6
7
8
9
10
11
12
13
14

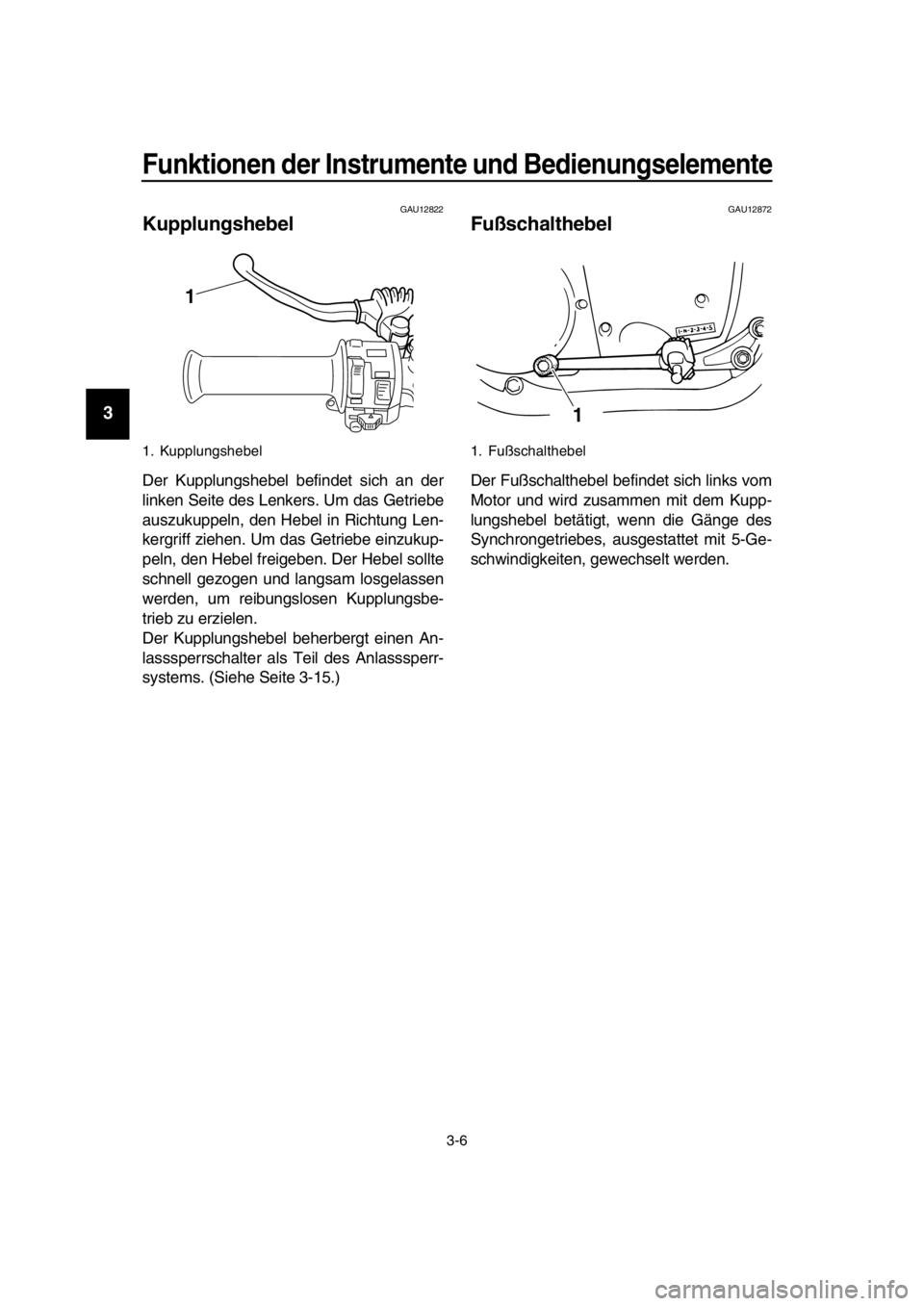

GAU12822
Kupplungshebel
Der Kupplungshebel befindet sich an der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-15.)
GAU12872
Fußschalthebel
Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.
1. Kupplungshebel
1
1. Fußschalthebel
1
2RD-28199-G1.book 6 ページ ２０１５年９月４日　金曜日　午後１時１５分
