Periodiek onderhoud en afstelling
6-13
1
2
3
4
5
6
7
8
9
10
11
12
13
14
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.
Zorg dat er geen verontreinigingen
in het carter terecht komen.
13. Start de motor, laat deze een paar mi- nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
14. Zet de motor af, controleer dan het olieniveau en corrigeer indien nodig.
LET OP
DCA11232
Controleer na het verversen van de olie
de oliedruk zoals hieronder beschreven.
Draai de ontluchtingsbout los.
Start de motor en houd deze statio-
nair draaiend totdat er olie uitloopt.
Als er na één minuut geen olie uit-
loopt, zet de motor dan direct uit om
te voorkomen dat de motor vast-
loopt. Als dit zich voordoet, vraag
dan een Yamaha-dealer het voer-
tuig te repareren.
Na het controleren van de oliedruk
zet u de ontluchtingsbout vast met
het voorgeschreven aanhaalmo-
ment.

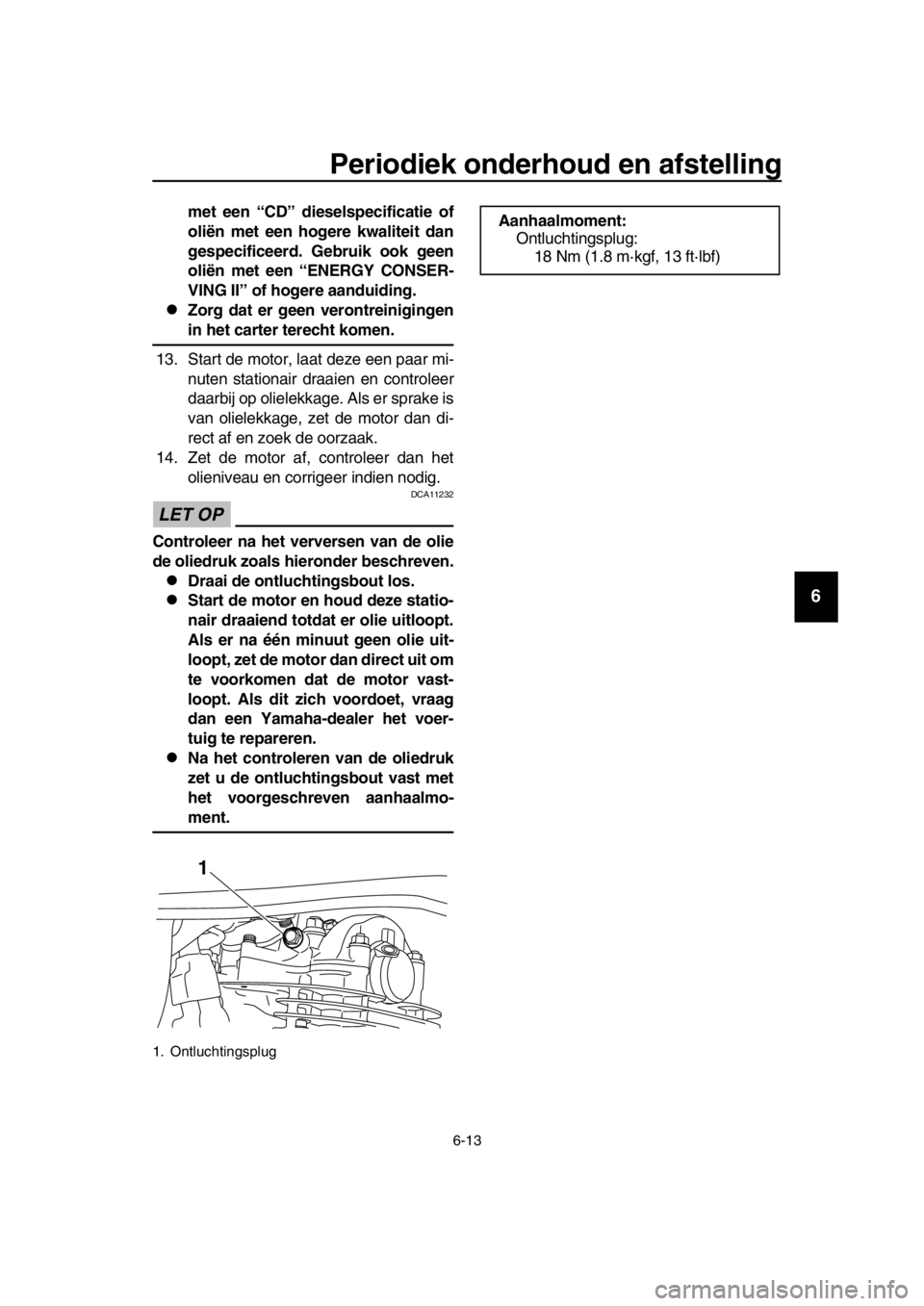

1. Ontluchtingsplug
1
Aanhaalmoment:Ontluchtingsplug:
18 Nm (1.8 m·kgf, 13 ft·lbf)
2RD-9-D1.book 13 ページ ２０１５年９月９日　水曜日　午後２時５６分

Periodiek onderhoud en afstelling
6-14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU52031
Het luchtfilterelement vervangen
Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vervang het luchtfilterelement vaker als
u in zeer stoffige of vochtige gebieden rijdt.
Om het luchtfilterelement te vervangen 1. Verwijder paneel A. (Zie pagina 6-8.)
2. Verwijder het luchtfilterdeksel door de
schroeven te verwijderen.
3. Trek het luchtfilterelement uit.
4. Breng een nieuw luchtfilterelement aan in het luchtfilterhuis. LET OP:
Zorg ervoor dat het filterelement
goed aanligt in het luchtfilterhuis.
Laat de motor nooit draaien met het
luchtfilterelement uitgenomen, hier-
door kunnen de zuiger(s) en/of ci-
linder(s) overmatig versleten raken.
[DCA10482]
5. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.
6. Monteer het paneel.

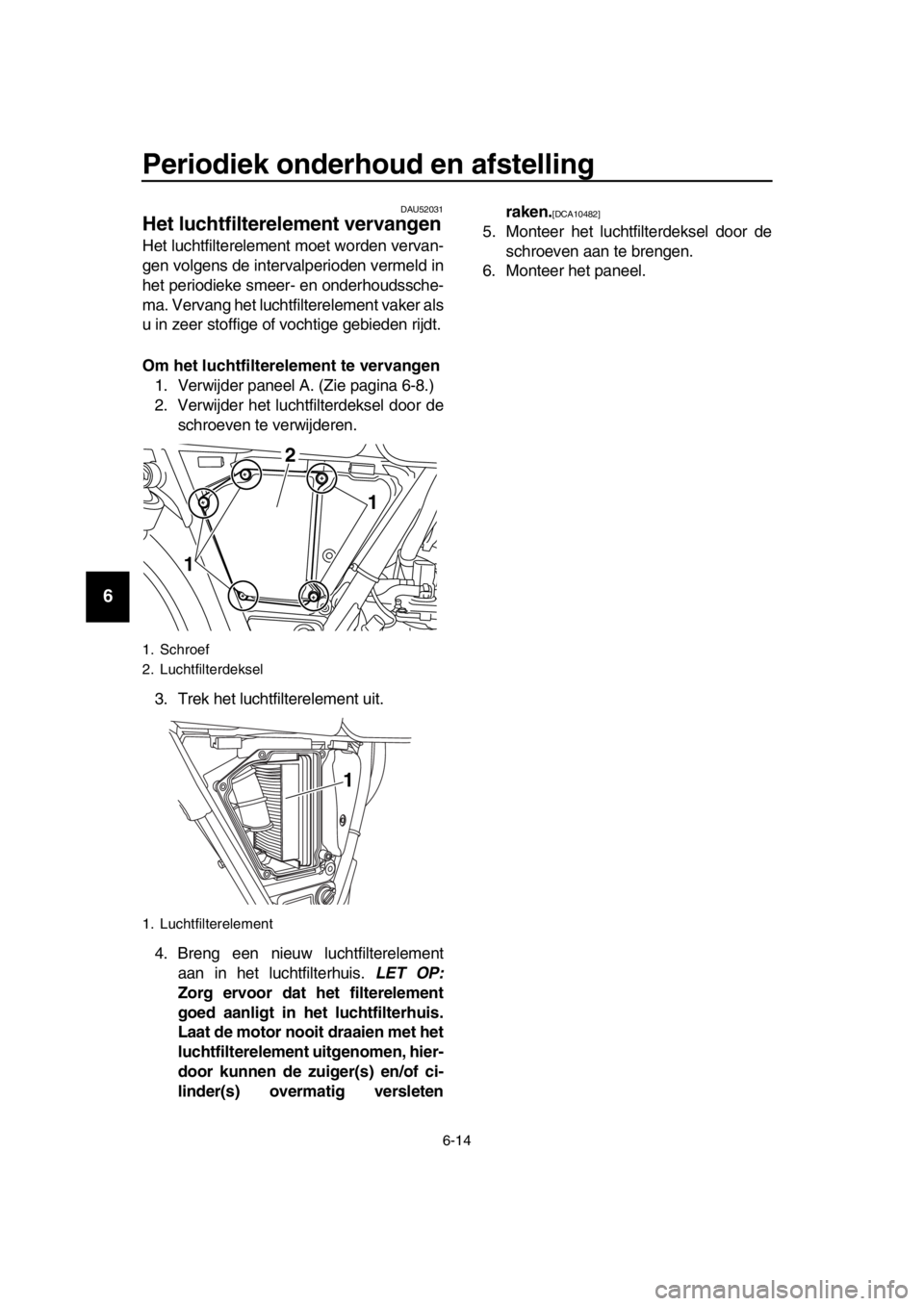

1. Schroef
2. Luchtfilterdeksel
1. Luchtfilterelement
1
2
1
1
2RD-9-D1.book 14 ページ ２０１５年９月９日　水曜日　午後２時５６分

Periodiek onderhoud en afstelling
6-15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU44735
Stationair toerental controleren
Controleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
DAU21386
De vrije slag van de gasgreep
controleren
Meet de vrije slag van de gasgreep zoals
getoond.
Controleer de vrije slag van de gasgreep re-
gelmatig en laat de vrije slag indien nodig
afstellen door een Yamaha dealer.
Stationair toerental:
1200–1400 tpm

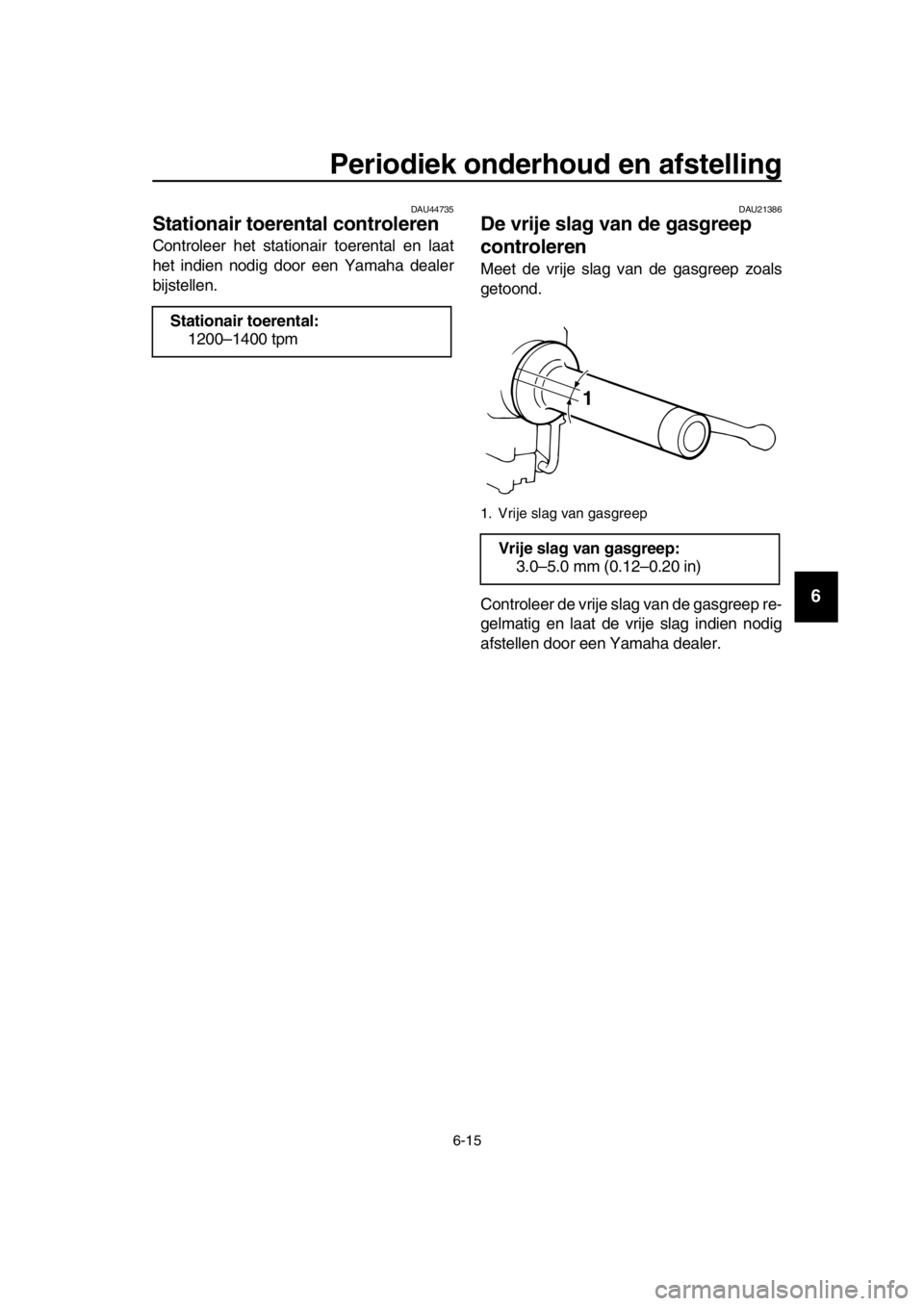

1. Vrije slag van gasgreep
Vrije slag van gasgreep:3.0–5.0 mm (0.12–0.20 in)
1
2RD-9-D1.book 15 ページ ２０１５年９月９日　水曜日　午後２時５６分

Periodiek onderhoud en afstelling
6-16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU21402
Klepspeling
De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU70280
Banden
Banden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen door
de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.
De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).
De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
2RD-9-D1.book 16 ページ ２０１５年９月９日　水曜日　午後２時５６分

Periodiek onderhoud en afstelling
6-17
1
2
3
4
5
6
7
8
9
10
11
12
13
14
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKING
De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10572
Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een motor met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.
De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt.
Het is sterk af te raden een lekke
binnenband te plakken. Als het niet
anders kan, moet de band zeer
zorgvuldig worden geplakt en dan
zo snel mogelijk worden vervangen
door een nieuwe band van goede
kwaliteit.
Rijd niet te snel direct na het verwis-
selen van een band. Het bandopper-
vlak dient eerst te zijn ingereden
voordat het zijn optimale eigen-
schappen verkrijgt.
Bandeninformatie
Dit model is uitgerust met binnenbanden.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
Bandenspanning (gemeten op koude
banden):
Belading tot 90 kg (198 lb):Voor: 175 kPa (1.75 kgf/cm
2, 25 psi)
Achter: 200 kPa (2.00 kgf/cm
2, 29 psi)
90 kg (198 lb) tot maximumbela-
ding:
Voor: 200 kPa (2.00 kgf/cm
2, 29 psi)
Achter: 225 kPa (2.25 kgf/cm
2, 33 psi)
Maximale belasting*:
150 kg (331 lb)
* Totaal gewicht van bestuurder, pas- sagier, bagage en accessoires

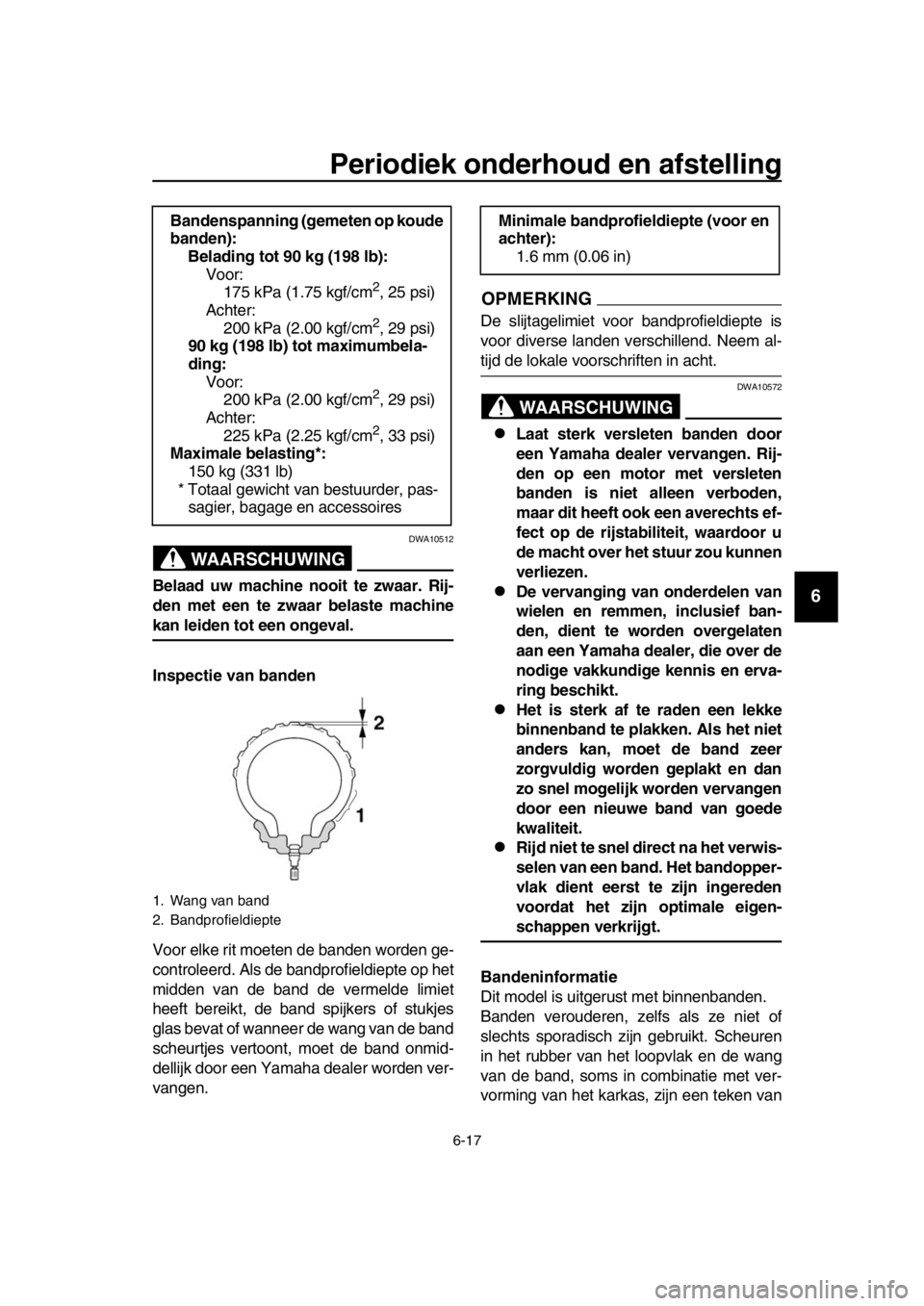

1. Wang van band
2. Bandprofieldiepte
Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
2RD-9-D1.book 17 ページ ２０１５年９月９日　水曜日　午後２時５６分

Periodiek onderhoud en afstelling
6-18
1
2
3
4
5
6
7
8
9
10
11
12
13
14
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10462
Monteer altijd voor- en achterbanden
van hetzelfde merk en type. Verschillen-
de banden kunnen het weggedrag van
de machine veranderen, wat kan leiden
tot een ongeval.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden door Yamaha goedge-
keurd voor dit model.
DAU21944
Spaakwielen
WAARSCHUWING
DWA10611
De wielen van dit model zijn niet ontwor-
pen voor gebruik met tubeless banden.
Gebruik geen tubeless banden voor dit
model.
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de en de spaken op losheid of bescha-
diging. Laat in geval van schade het
wiel door een Yamaha dealer vervan-
gen. Probeer het wiel nooit zelf te re-
pareren, hoe klein de reparatie ook is.
Vervang een wiel dat vervormd is of
haarscheurtjes vertoont.
Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.
Voorband:
Maat:90/100-18M/C 54S
Fabrikant/model:
BRIDGESTONE/BT-45F
Achterband: Maat:
110/90-18M/C 61S
Fabrikant/model: BRIDGESTONE/BT-45R
2RD-9-D1.book 18 ページ ２０１５年９月９日　水曜日　午後２時５６分

Periodiek onderhoud en afstelling
6-19
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU48293
Vrije slag van koppelingshendel
afstellen
Meet de vrije slag van de koppelingshendel
zoals getoond.
Controleer de vrije slag van de koppelings-
hendel regelmatig en stel indien nodig als
volgt af. 1. Schuif de rubber afdekking terug naar de koppelingshendel.
2. Draai de borgmoer los.
3. Draai de stelbout van de koppelings- speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelbout richting (b) voor minder vrije
slag van de koppelingshendel.
4. Draai de borgmoer vast en schuif de
rubber afdekking weer naar de oor-
spronkelijke positie.
OPMERKING
Als de voorgeschreven vrije slag niet kan
worden gehaald op de hierboven beschre-
ven wijze, vraag dan een Yamaha dealer
het inwendig koppelingsmechanisme te
controleren.
DAU48444
Vrije slag van remhendel
afstellen
Meet de vrije slag van de remhendel zoals
getoond.
Controleer de vrije slag van de remhendel
regelmatig en stel deze indien nodig als
volgt af.
1. Schuif de rubber afdekking terug naar de remhendel.
2. Draai de borgmoer los.
3. Draai de stelschroef voor de vrije slag van de remhendel richting (a) voor
meer vrije slag van de remhendel.
Draai de stelschroef richting (b) voor
minder vrije slag van de remhendel.
4. Draai de borgmoer vast en schuif de
rubber afdekking weer naar de oor-
spronkelijke positie.
WAARSCHUWING
DWA10631
Na het afstellen van de vrije slag
van de remhendel moet de vrije slag
worden gecontroleerd, om zeker te
zijn dat de rem naar behoren werkt.
Een zacht of sponzig gevoel in de
remhendel kan betekenen dat er

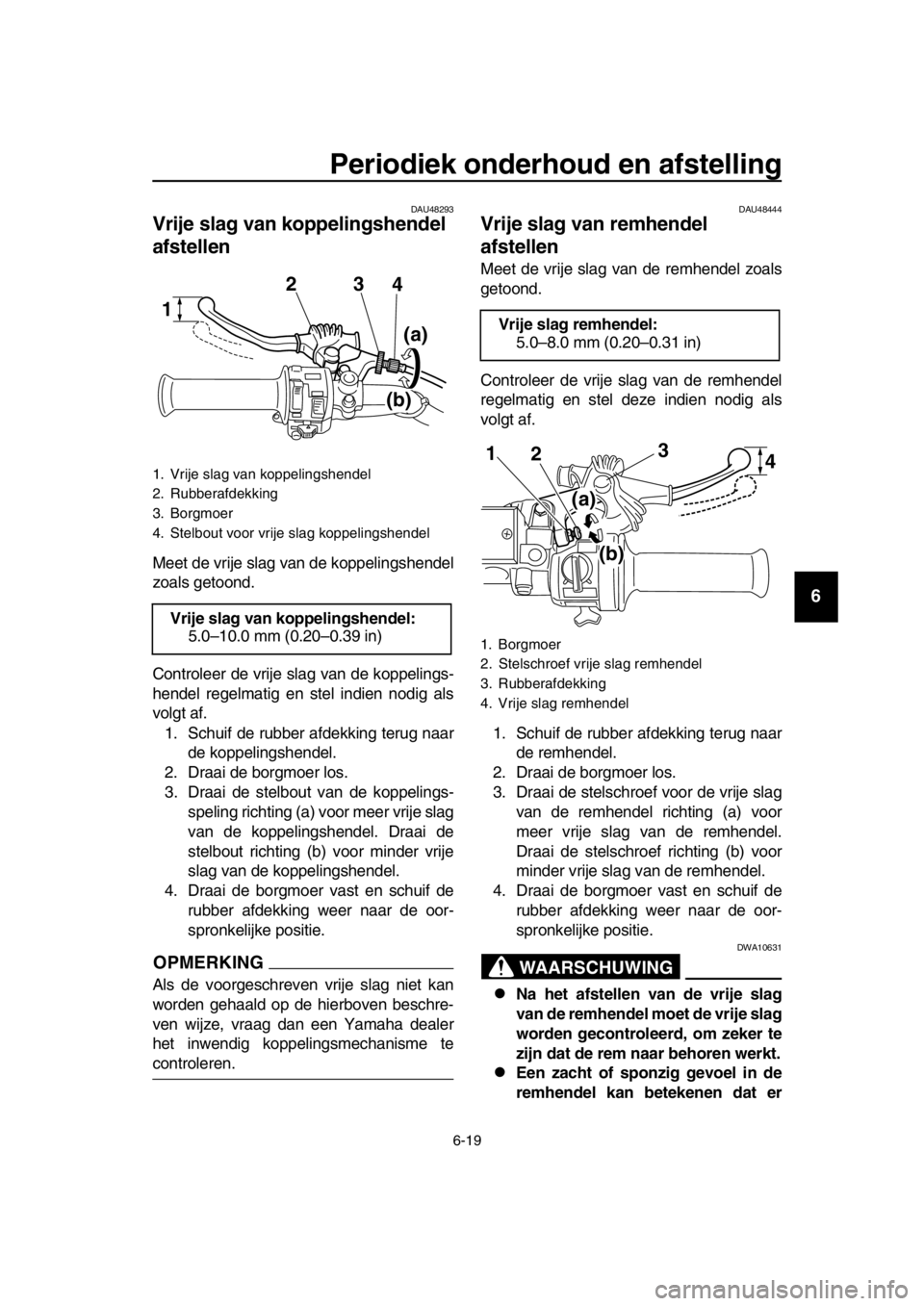

1. Vrije slag van koppelingshendel
2. Rubberafdekking
3. Borgmoer
4. Stelbout voor vrije slag koppelingshendel
Vrije slag van koppelingshendel:5.0–10.0 mm (0.20–0.39 in)
324
(a)
(b)
1Vrije slag remhendel:
5.0–8.0 mm (0.20–0.31 in)
1. Borgmoer
2. Stelschroef vrije slag remhendel
3. Rubberafdekking
4. Vrije slag remhendel
2 3
1
(a)
(b)
4
2RD-9-D1.book 19 ページ ２０１５年９月９日　水曜日　午後２時５６分

Periodiek onderhoud en afstelling
6-20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
lucht in het hydraulisch systeem
aanwezig is. Als er lucht in het hy-
draulisch systeem zit, moet het sy-
steem door een Yamaha dealer
worden ontlucht voordat de motor-
fiets wordt gebruikt. Lucht in het hy-
draulisch systeem heeft een
negatief effect op de remwerking,
waardoor u de macht over het stuur
zou kunnen verliezen met een onge-
luk als gevolg.
DAU22199

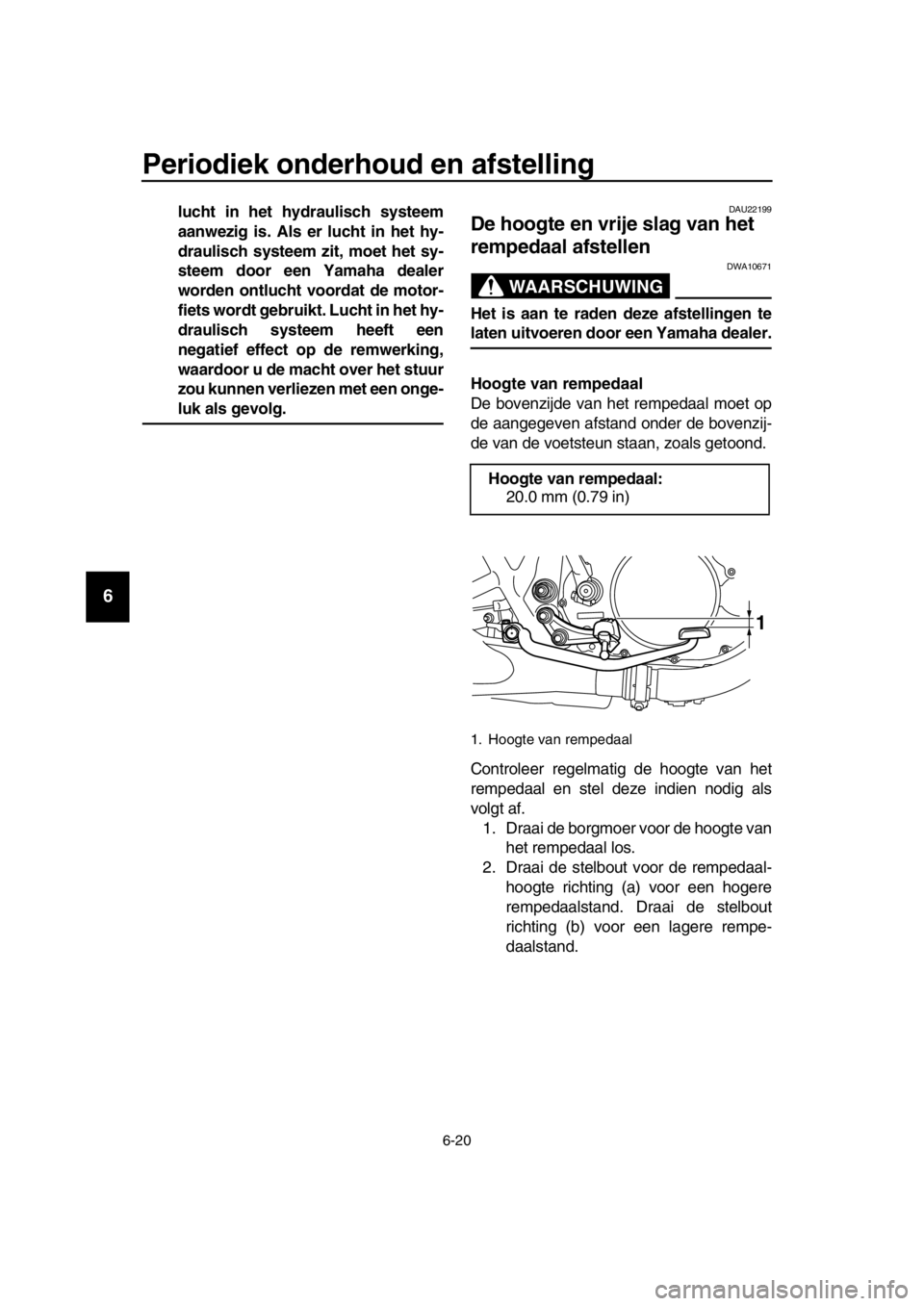

De hoogte en vrije slag van het
rempedaal afstellen
WAARSCHUWING
DWA10671
Het is aan te raden deze afstellingen te
laten uitvoeren door een Yamaha dealer.
Hoogte van rempedaal
De bovenzijde van het rempedaal moet op
de aangegeven afstand onder de bovenzij-
de van de voetsteun staan, zoals getoond.
Controleer regelmatig de hoogte van het
rempedaal en stel deze indien nodig als
volgt af. 1. Draai de borgmoer voor de hoogte van het rempedaal los.
2. Draai de stelbout voor de rempedaal-
hoogte richting (a) voor een hogere
rempedaalstand. Draai de stelbout
richting (b) voor een lagere rempe-
daalstand.
Hoogte van rempedaal:
20.0 mm (0.79 in)
1. Hoogte van rempedaal
1
2RD-9-D1.book 20 ページ ２０１５年９月９日　水曜日　午後２時５６分

Periodiek onderhoud en afstelling
6-21
1
2
3
4
5
6
7
8
9
10
11
12
13
14

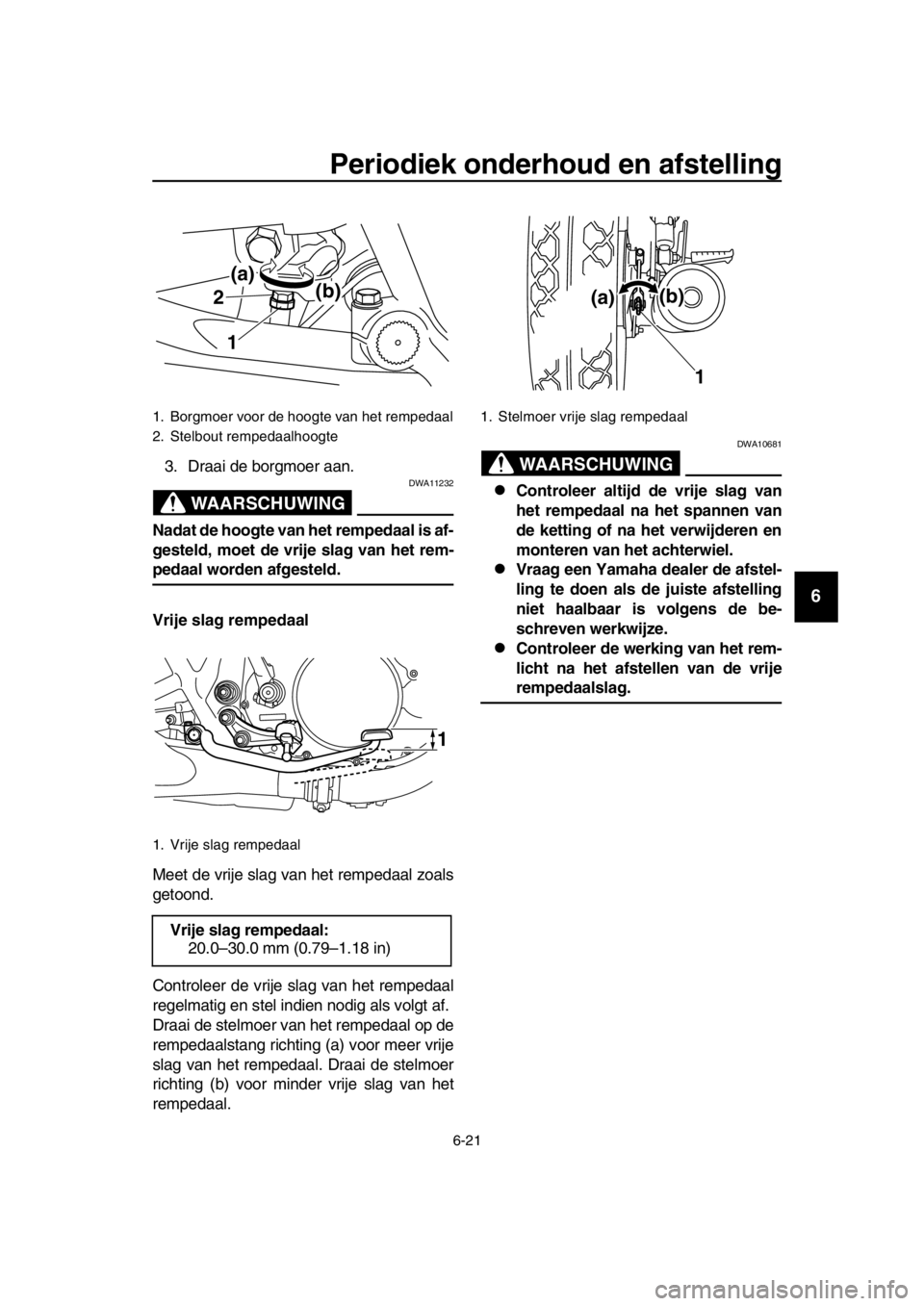

3. Draai de borgmoer aan.
WAARSCHUWING
DWA11232
Nadat de hoogte van het rempedaal is af-
gesteld, moet de vrije slag van het rem-
pedaal worden afgesteld.
Vrije slag rempedaal
Meet de vrije slag van het rempedaal zoals
getoond.
Controleer de vrije slag van het rempedaal
regelmatig en stel indien nodig als volgt af.
Draai de stelmoer van het rempedaal op de
rempedaalstang richting (a) voor meer vrije
slag van het rempedaal. Draai de stelmoer
richting (b) voor minder vrije slag van het
rempedaal.
WAARSCHUWING
DWA10681
Controleer altijd de vrije slag van
het rempedaal na het spannen van
de ketting of na het verwijderen en
monteren van het achterwiel.
Vraag een Yamaha dealer de afstel-
ling te doen als de juiste afstelling
niet haalbaar is volgens de be-
schreven werkwijze.
Controleer de werking van het rem-
licht na het afstellen van de vrije
rempedaalslag.
1. Borgmoer voor de hoogte van het rempedaal
2. Stelbout rempedaalhoogte
1. Vrije slag rempedaal
Vrije slag rempedaal: 20.0–30.0 mm (0.79–1.18 in)
1
2
(b)
(a)
1
1. Stelmoer vrije slag rempedaal
(b)
(a)
1
2RD-9-D1.book 21 ページ ２０１５年９月９日　水曜日　午後２時５６分

Periodiek onderhoud en afstelling
6-22
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU44821
Schakelpedaal controleren
De werking van het schakelpedaal hoort
voorafgaand aan elke rit te worden gecon-
troleerd. Als de bediening niet soepel gaat,
vraag dan een Yamaha dealer de machine
te controleren.
DAU22274
Remlichtschakelaars
Het remlicht, dat wordt geactiveerd door het
rempedaal en de remhendel, moet oplich-
ten nét voordat de remmen aangrijpen. Stel
de remlichtschakelaar achter indien nodig
als volgt af. De remlichtschakelaar voor
dient te worden afgesteld door een Yamaha
dealer.
Verdraai de stelmoer van de achterste rem-
lichtschakelaar en houd daarbij de remlicht-
schakelaar vast. Draai de stelmoer in de
richting (a) om het remlicht eerder te laten
branden. Draai de stelmoer in de richting (b)
om het remlicht later te laten branden.
1. Stelmoer remlichtschakelaar
2. Remlichtschakelaar
2
1 (a)
(b)
2RD-9-D1.book 22 ページ ２０１５年９月９日　水曜日　午後２時５６分
