YAMAHA TMAX 2002 Manual de utilização (in Portuguese)

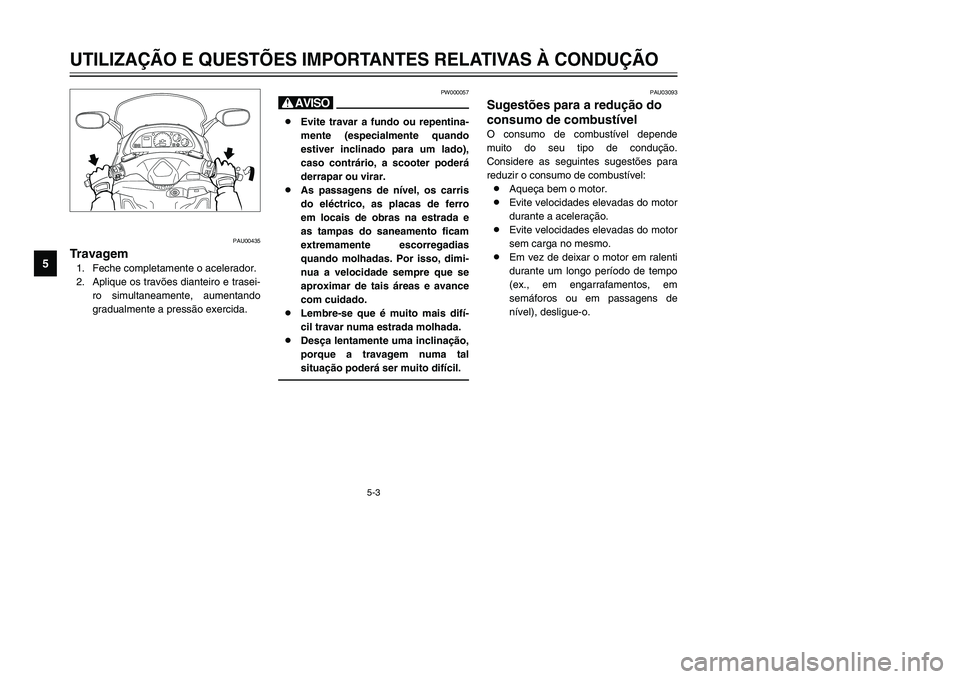

5-3
UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5
PAU00435
Travagem
Travar
1. Feche completamente o acelerador.
2. Aplique os travões dianteiro e trasei-
ro simultaneamente, aumentando
gradualmente a pressão exercida.
PW000057
H8Evite travar a fundo ou repentina-
mente (especialmente quando
estiver inclinado para um lado),
caso contrário, a scooter poderá
derrapar ou virar.
8As passagens de nível, os carris
do eléctrico, as placas de ferro
em locais de obras na estrada e
as tampas do saneamento ficam
extremamente escorregadias
quando molhadas. Por isso, dimi-
nua a velocidade sempre que se
aproximar de tais áreas e avance
com cuidado.
8Lembre-se que é muito mais difí-
cil travar numa estrada molhada.
8Desça lentamente uma inclinação,
porque a travagem numa tal
situação poderá ser muito difícil.
PAU03093
Sugestões para a redução do
consumo de combustível
Consumo de combustível, sugestões para a redução
O consumo de combustível depende
muito do seu tipo de condução.
Considere as seguintes sugestões para
reduzir o consumo de combustível:
8Aqueça bem o motor.
8Evite velocidades elevadas do motor
durante a aceleração.
8Evite velocidades elevadas do motor
sem carga no mesmo.
8Em vez de deixar o motor em ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em
semáforos ou em passagens de
nível), desligue-o.
5GJ-9-P1 1/19/02 3:06 PM Page 40

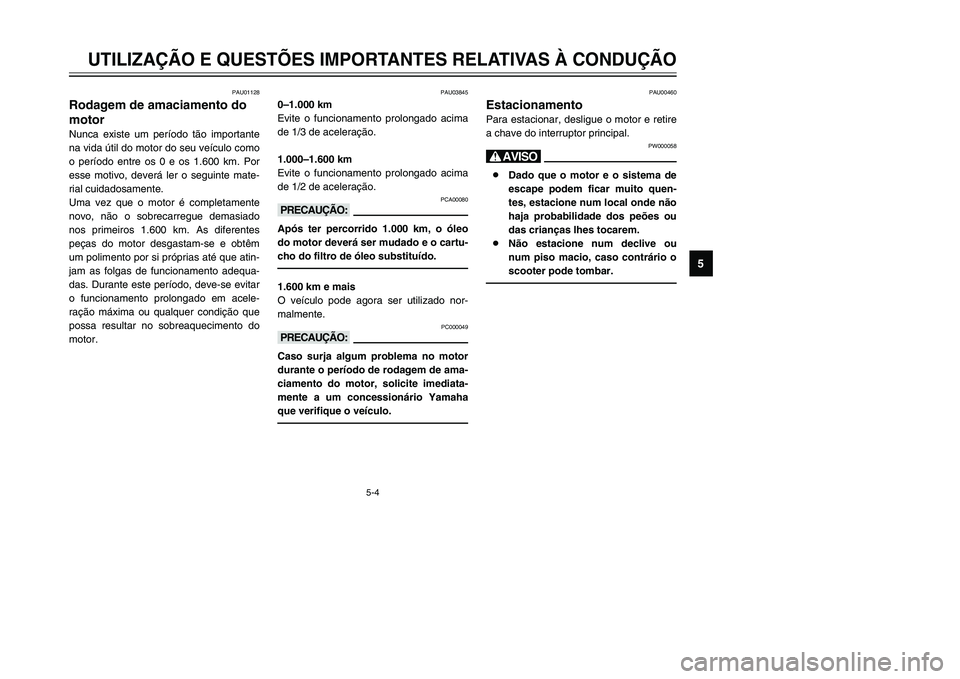

5-4
UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5
PAU01128
Rodagem de amaciamento do
motor
Rodagem de amaciamento do motor
Nunca existe um período tão importante
na vida útil do motor do seu veículo como
o período entre os 0 e os 1.600 km. Por
esse motivo, deverá ler o seguinte mate-
rial cuidadosamente.
Uma vez que o motor é completamente
novo, não o sobrecarregue demasiado
nos primeiros 1.600 km. As diferentes
peças do motor desgastam-se e obtêm
um polimento por si próprias até que atin-
jam as folgas de funcionamento adequa-
das. Durante este período, deve-se evitar
o funcionamento prolongado em acele-
ração máxima ou qualquer condição que
possa resultar no sobreaquecimento do
motor.
PAU03845
0–1.000 km
Evite o funcionamento prolongado acima
de 1/3 de aceleração.
1.000–1.600 km
Evite o funcionamento prolongado acima
de 1/2 de aceleração.
PCA00080
kKApós ter percorrido 1.000 km, o óleo
do motor deverá ser mudado e o cartu-
cho do filtro de óleo substituído.1.600 km e mais
O veículo pode agora ser utilizado nor-
malmente.
PC000049
kKCaso surja algum problema no motor
durante o período de rodagem de ama-
ciamento do motor, solicite imediata-
mente a um concessionário Yamaha
que verifique o veículo.
PAU00460
Estacionamento
Estacionamento
Para estacionar, desligue o motor e retire
a chave do interruptor principal.
PW000058
H8Dado que o motor e o sistema de
escape podem ficar muito quen-
tes, estacione num local onde não
haja probabilidade dos peões ou
das crianças lhes tocarem.
8Não estacione num declive ou
num piso macio, caso contrário o
scooter pode tombar.
5GJ-9-P1 1/19/02 3:06 PM Page 41

5GJ-9-P1 1/19/02 3:06 PM Page 42

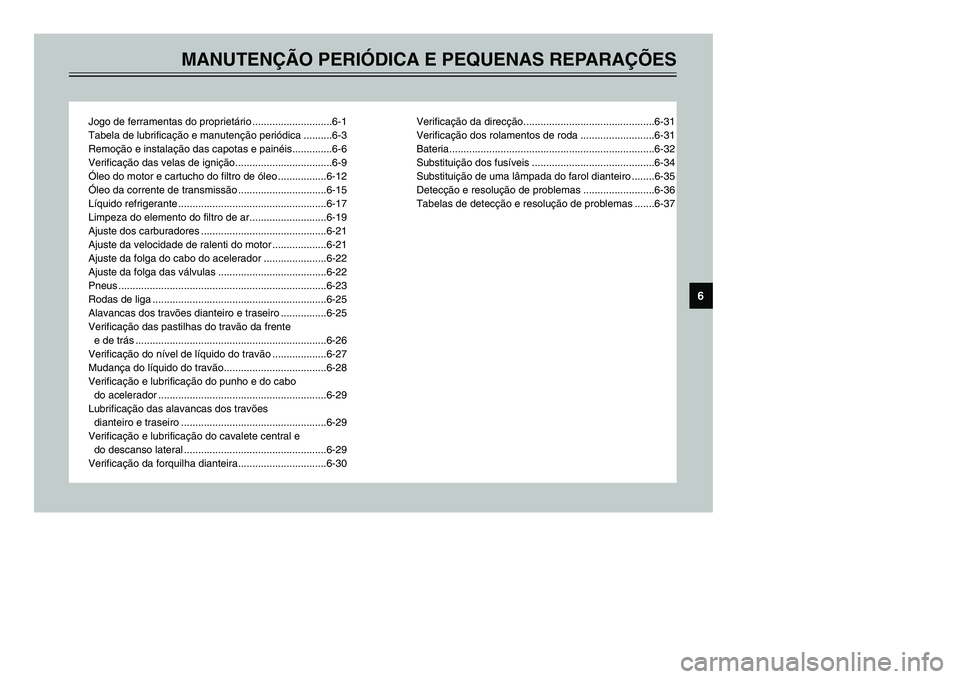

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
Jogo de ferramentas do proprietário ............................6-1
Tabela de lubrificação e manutenção periódica ..........6-3
Remoção e instalação das capotas e painéis..............6-6
Verificação das velas de ignição..................................6-9
Óleo do motor e cartucho do filtro de óleo .................6-12
Óleo da corrente de transmissão ...............................6-15
Líquido refrigerante ....................................................6-17
Limpeza do elemento do filtro de ar...........................6-19
Ajuste dos carburadores ............................................6-21
Ajuste da velocidade de ralenti do motor ...................6-21
Ajuste da folga do cabo do acelerador ......................6-22
Ajuste da folga das válvulas ......................................6-22
Pneus .........................................................................6-23
Rodas de liga .............................................................6-25
Alavancas dos travões dianteiro e traseiro ................6-25
Verificação das pastilhas do travão da frente
e de trás ...................................................................6-26
Verificação do nível de líquido do travão ...................6-27
Mudança do líquido do travão....................................6-28
Verificação e lubrificação do punho e do cabo
do acelerador ...........................................................6-29
Lubrificação das alavancas dos travões
dianteiro e traseiro ...................................................6-29
Verificação e lubrificação do cavalete central e
do descanso lateral ..................................................6-29
Verificação da forquilha dianteira...............................6-30Verificação da direcção..............................................6-31
Verificação dos rolamentos de roda ..........................6-31
Bateria........................................................................6-32
Substituição dos fusíveis ...........................................6-34
Substituição de uma lâmpada do farol dianteiro ........6-35
Detecção e resolução de problemas .........................6-36
Tabelas de detecção e resolução de problemas .......6-37
6
5GJ-9-P1 1/19/02 3:06 PM Page 43

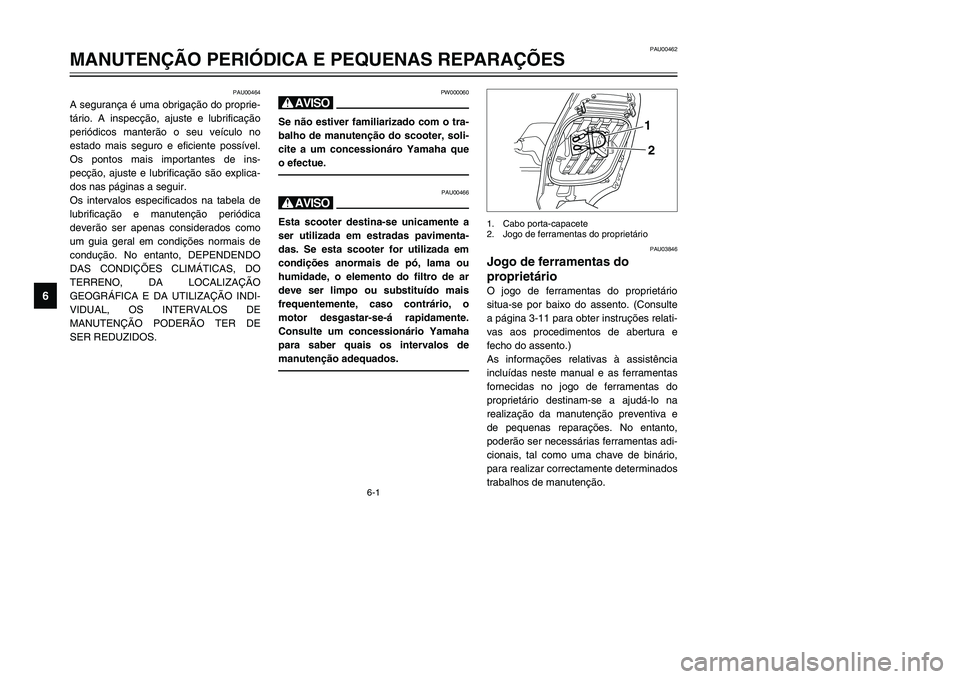

6-1
PAU00462
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
PAU00464
A segurança é uma obrigação do proprie-
tário. A inspecção, ajuste e lubrificação
periódicos manterão o seu veículo no
estado mais seguro e eficiente possível.
Os pontos mais importantes de ins-
pecção, ajuste e lubrificação são explica-
dos nas páginas a seguir.
Os intervalos especificados na tabela de
lubrificação e manutenção periódica
deverão ser apenas considerados como
um guia geral em condições normais de
condução. No entanto, DEPENDENDO
DAS CONDIÇÕES CLIMÁTICAS, DO
TERRENO, DA LOCALIZAÇÃO
GEOGRÁFICA E DA UTILIZAÇÃO INDI-
VIDUAL, OS INTERVALOS DE
MANUTENÇÃO PODERÃO TER DE
SER REDUZIDOS.
PW000060
HSe não estiver familiarizado com o tra-
balho de manutenção do scooter, soli-
cite a um concessionáro Yamaha que
o efectue.
PAU00466
HEsta scooter destina-se unicamente a
ser utilizada em estradas pavimenta-
das. Se esta scooter for utilizada em
condições anormais de pó, lama ou
humidade, o elemento do filtro de ar
deve ser limpo ou substituído mais
frequentemente, caso contrário, o
motor desgastar-se-á rapidamente.
Consulte um concessionário Yamaha
para saber quais os intervalos de
manutenção adequados.
PAU03846
Jogo de ferramentas do
proprietário
Jogo de ferramentas
O jogo de ferramentas do proprietário
situa-se por baixo do assento. (Consulte
a página 3-11 para obter instruções relati-
vas aos procedimentos de abertura e
fecho do assento.)
As informações relativas à assistência
incluídas neste manual e as ferramentas
fornecidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na
realização da manutenção preventiva e
de pequenas reparações. No entanto,
poderão ser necessárias ferramentas adi-
cionais, tal como uma chave de binário,
para realizar correctamente determinados
trabalhos de manutenção.
2 1
1. Cabo porta-capacete
2. Jogo de ferramentas do proprietário
5GJ-9-P1 1/19/02 3:06 PM Page 44

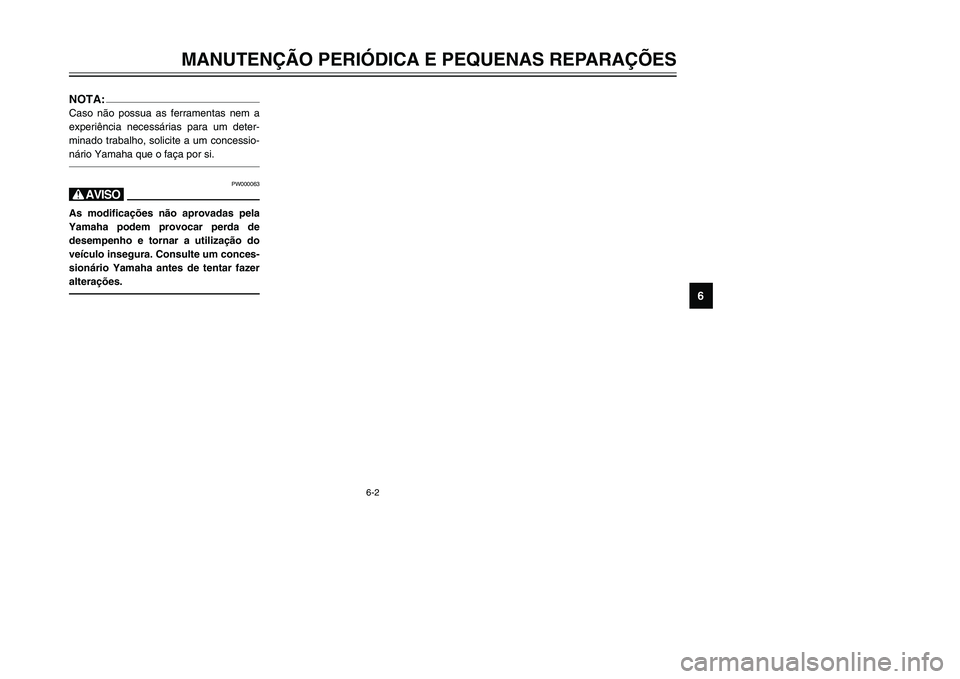

6-2
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
NOTA:Caso não possua as ferramentas nem a
experiência necessárias para um deter-
minado trabalho, solicite a um concessio-
nário Yamaha que o faça por si.
PW000063
HAs modificações não aprovadas pela
Yamaha podem provocar perda de
desempenho e tornar a utilização do
veículo insegura. Consulte um conces-
sionário Yamaha antes de tentar fazer
alterações.
5GJ-9-P1 1/19/02 3:06 PM Page 45

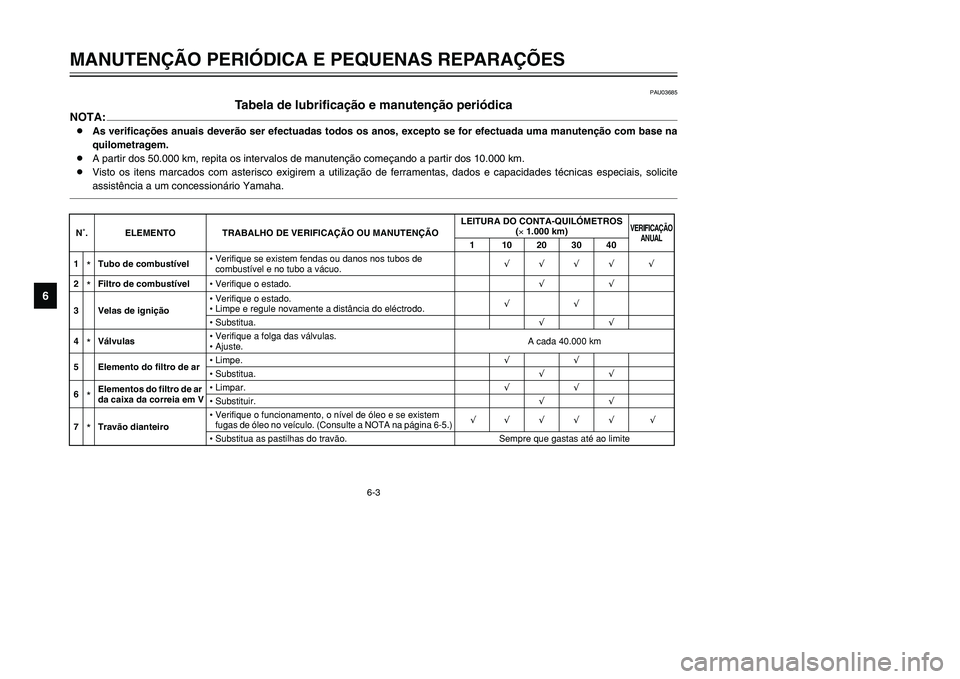

6-3
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
PAU03685
Tabela de lubrificação e manutenção periódica
Tabela de lubrificação e manutenção periódica
NOTA:8As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base na
quilometragem.
8A partir dos 50.000 km, repita os intervalos de manutenção começando a partir dos 10.000 km.
8Visto os itens marcados com asterisco exigirem a utilização de ferramentas, dados e capacidades técnicas especiais, solicite
assistência a um concessionário Yamaha.N˚. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1.000 km)
VERIFICAÇÃO
ANUAL
1 10203040
1
*Tubo de combustível• Verifique se existem fendas ou danos nos tubos de
combustível e no tubo a vácuo.√√√√ √
2*Filtro de combustível• Verifique o estado.√√
3 Velas de ignição• Verifique o estado.
• Limpe e regule novamente a distância do eléctrodo.√√
• Substitua.√√
4*Válvulas• Verifique a folga das válvulas.
• Ajuste.A cada 40.000 km
5 Elemento do filtro de ar• Limpe.√√
• Substitua.√√
6*Elementos do filtro de ar
da caixa da correia em V• Limpar.√√
• Substituir.√√
7*Travão dianteiro• Verifique o funcionamento, o nível de óleo e se existem
fugas de óleo no veículo. (Consulte a NOTA na página 6-5.)√√√√√ √
• Substitua as pastilhas do travão. Sempre que gastas até ao limite
5GJ-9-P1 1/19/02 3:06 PM Page 46

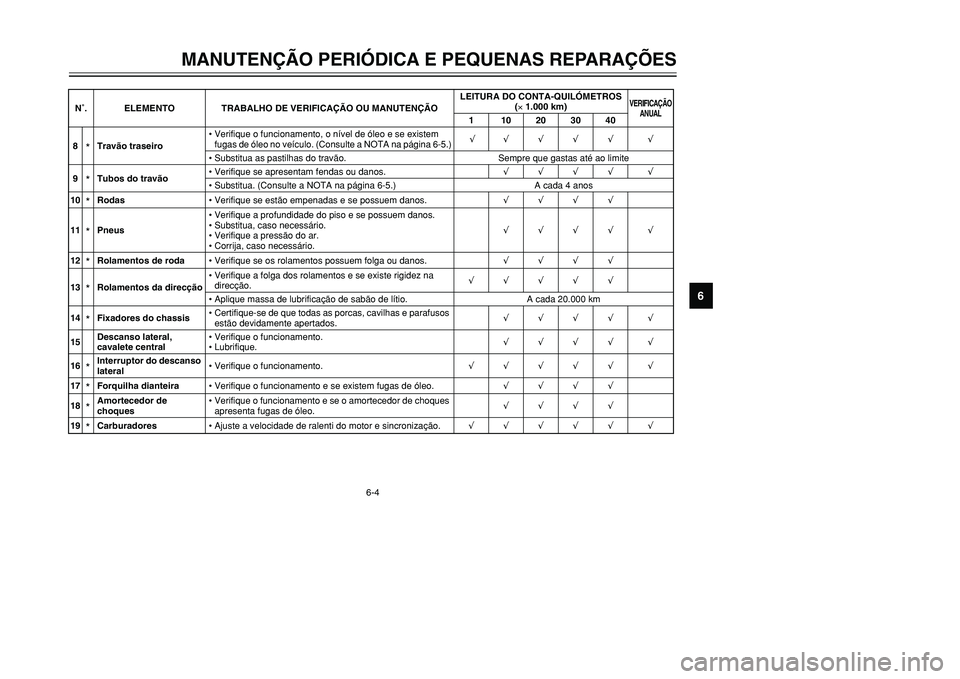

6-4
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
8
*Travão traseiro•Verifique o funcionamento, o nível de óleo e se existem
fugas de óleo no veículo. (Consulte a NOTA na página 6-5.)√√√√√ √
•Substitua as pastilhas do travão. Sempre que gastas até ao limite
9*Tubos do travão•Verifique se apresentam fendas ou danos.√√√√ √
•Substitua. (Consulte a NOTA na página 6-5.) A cada 4 anos
10*Rodas•Verifique se estão empenadas e se possuem danos.√√√√
11*Pneus•Verifique a profundidade do piso e se possuem danos.
•Substitua, caso necessário.
•Verifique a pressão do ar.
•Corrija, caso necessário.√√√√ √
12*Rolamentos de roda•Verifique se os rolamentos possuem folga ou danos.√√√√
13*Rolamentos da direcção•Verifique a folga dos rolamentos e se existe rigidez na
direcção.√√√√√
•Aplique massa de lubrificação de sabão de lítio. A cada 20.000 km
14*Fixadores do chassis•Certifique-se de que todas as porcas, cavilhas e parafusos
estão devidamente apertados.√√√√ √
15Descanso lateral,
cavalete central•Verifique o funcionamento.
•Lubrifique.√√√√ √
16*Interruptor do descanso
lateral•Verifique o funcionamento.√√√√√ √
17*Forquilha dianteira•Verifique o funcionamento e se existem fugas de óleo.√√√√
18*Amortecedor de
choques•Verifique o funcionamento e se o amortecedor de choques
apresenta fugas de óleo.√√√√
19*Carburadores•Ajuste a velocidade de ralenti do motor e sincronização.√√√√√ √ N˚. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1.000 km)
VERIFICAÇÃO
ANUAL
1 10203040
5GJ-9-P1 1/19/02 3:06 PM Page 47

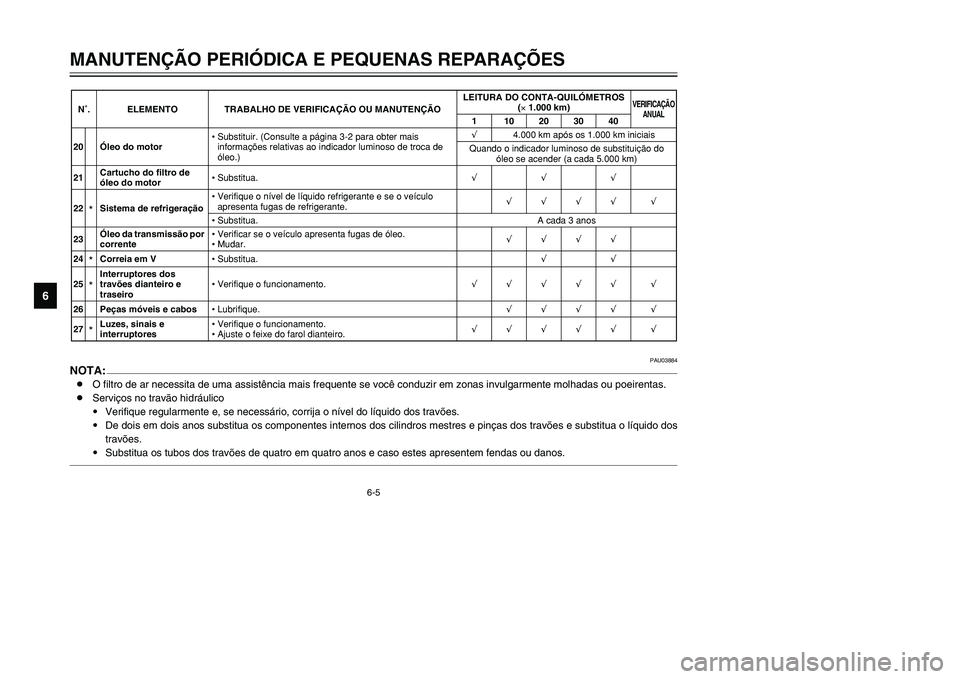

6-5
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
PAU03884
NOTA:8O filtro de ar necessita de uma assistência mais frequente se você conduzir em zonas invulgarmente molhadas ou poeirentas.
8Serviços no travão hidráulico
9Verifique regularmente e, se necessário, corrija o nível do líquido dos travões.
9De dois em dois anos substitua os componentes internos dos cilindros mestres e pinças dos travões e substitua o líquido dos
travões.
9Substitua os tubos dos travões de quatro em quatro anos e caso estes apresentem fendas ou danos.20Óleo do motor•Substituir. (Consulte a página 3-2 para obter mais
informações relativas ao indicador luminoso de troca de
óleo.)√4.000 km após os 1.000 km iniciais
Quando o indicador luminoso de substituição do
óleo se acender (a cada 5.000 km)
21Cartucho do filtro de
óleo do motor•Substitua.√√√
22
*Sistema de refrigeração•Verifique o nível de líquido refrigerante e se o veículo
apresenta fugas de refrigerante.√√√√ √
•Substitua. A cada 3 anos
23Óleo da transmissão por
corrente•Verificar se o veículo apresenta fugas de óleo.
•Mudar.√√√√
24*Correia em V•Substitua.√√
25*Interruptores dos
travões dianteiro e
traseiro•Verifique o funcionamento.√√√√√ √
26 Peças móveis e cabos•Lubrifique.√√√√ √
27*Luzes, sinais e
interruptores•Verifique o funcionamento.
•Ajuste o feixe do farol dianteiro.√√√√√ √ N˚. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1.000 km)
VERIFICAÇÃO
ANUAL
1 10203040
5GJ-9-P1 1/19/02 3:06 PM Page 48

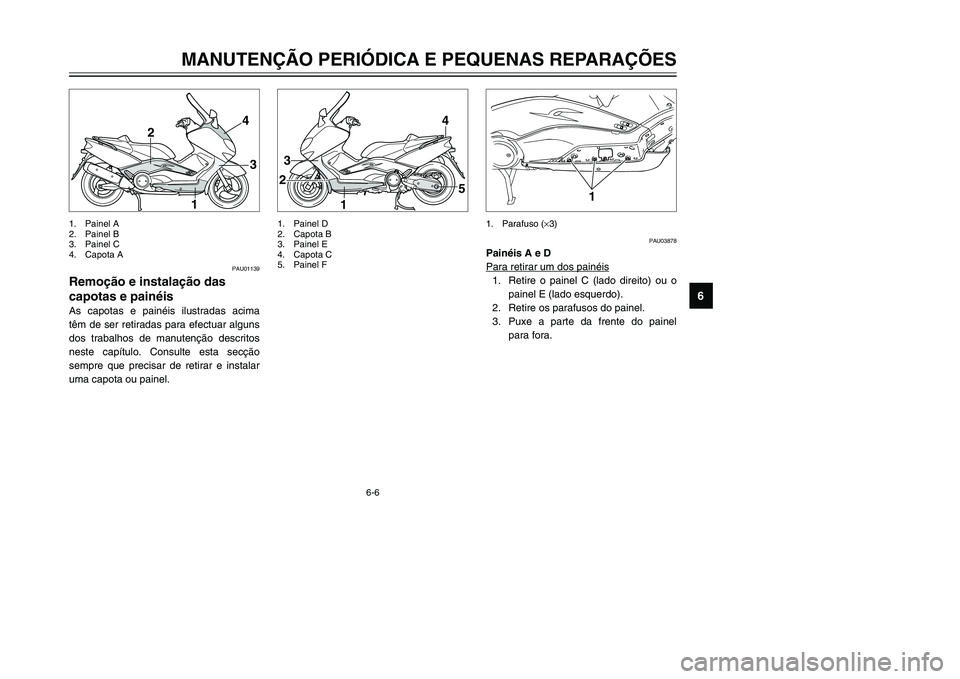

6-6
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
PAU01139
Remoção e instalação das
capotas e painéis
Capotas e painéis, remoção e instalação
As capotas e painéis ilustradas acima
têm de ser retiradas para efectuar alguns
dos trabalhos de manutenção descritos
neste capítulo. Consulte esta secção
sempre que precisar de retirar e instalar
uma capota ou painel.
4
3
1 2
1. Painel A
2. Painel B
3. Painel C
4. Capota A
PAU03878
Painéis A e D
Para retirar um dos painéis1. Retire o painel C (lado direito) ou o
painel E (lado esquerdo).
2. Retire os parafusos do painel.
3. Puxe a parte da frente do painel
para fora.
1
1. Parafuso (×3)
1
23
4
5
1. Painel D
2. Capota B
3. Painel E
4. Capota C
5. Painel F
5GJ-9-P1 1/19/02 3:06 PM Page 49
