YAMAHA TMAX 2016 Manuale duso (in Italian)

Cura e rimessaggio dello scooter
8-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Yamaha Windshield Cleaner o un altro de-
tergente per parabrezza di alta qualità. Al-
cuni prodotti detergenti per parti in plastica
possono lasciare graffi sul parabrezza. Pri-
ma di utilizzare questo tipo di detergenti,
provarli su un’area del parabrezza che non
comprometta la visuale e sia poco visibile.
Dopo la pulizia 1. Asciugare lo scooter con una pelle di camoscio o un panno di tessuto assor-
bente.
2. Lucidare con un prodotto specifico le superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di sca-
rico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scarico
di acciaio inox.)
3. Per prevenire la corrosione, consiglia- mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
4. Utilizzare olio spray come detergente universale per eliminare qualsiasi trac-
cia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve en- tità della vernice provocati dai sassi,
ecc.
6. Applicare della cera su tutte le superfi- ci verniciate.
7. Lasciare asciugare completamente lo scooter prima di rimessarlo o di coprir-
lo.
AVVERTENZA
HWA10943
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. Se ne-
cessario, pulire i dischi freni e i le
guarnizioni dei freni con un deter-
gente per dischi freni o con acetone
e lavare i pneumatici con acqua cal-
da ed un detergente neutro.
Prima di utilizzare lo scooter, prova- re la sua capacità di frenata ed il
comportamento in curva.
ATTENZIONE
HCA10801
Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.
Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-
nice.
NOTA
Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.
Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
2PW-9-H1.book 3 ページ ２０１５年９月１６日　水曜日　午前１１時５７分

Cura e rimessaggio dello scooter
8-4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
HAU36554
Rimessaggio
A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere lo scooter dalla polvere con una coper-
tura che lasci traspirare l’aria. Accertarsi
che il motore e l’impianto di scarico si siano
raffreddati prima di coprire lo scooter.
ATTENZIONE
HCA10821
Se si rimessa lo scooter in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-
gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare lo scooter per diversi
mesi: 1. Seguire tutte le istruzioni nella sezione “Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed aggiungere uno stabilizzatore del car-
burante (se disponib ile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le candele.
b. Versare un cucchiaino da tè di olio
motore nei fori delle candele.
c. Installare i cappucci candele sulle candele e poi mettere le candele
sulla testa cilindro in modo che gli elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo le pareti dei cilindri si ricopri-
ranno di olio.)
e. Togliere i cappucci candele dalle candele e poi installare le candele
ed i cappucci candele.
AVVERTENZA! Per prevenire
danneggiamenti o infortuni pro-
vocati dalle scintille, accertarsi
di aver messo a massa gli elet-
trodi della candela mentre si fa
girare il motore.
[HWA10952]
4. Lubrificare tutti i cavi di comando ed iperni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione pneumatici e poi solle-
vare lo scooter in modo che entrambe
le ruote non tocchino terra. In alterna-
tiva, far girare le ruote di poco ogni
mese in modo da prevenire il danneg-
giamento locale dei pneumatici.
6. Coprire l’uscita gas di scarico con un sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple- tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 C
(30 F) oppure più di 30 C (90 F)].
Per maggiori informazioni sul rimes-
saggio della batteria, vedere pagina
7-29.
NOTA
Eseguire tutte le riparazioni eventualmente
necessarie prima di rimessare lo scooter.
2PW-9-H1.book 4 ページ ２０１５年９月１６日　水曜日　午前１１時５７分

9-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Caratteristiche tecniche
HAU69993Dimensioni:
Lunghezza totale: 2200 mm (86.6 in)
Larghezza totale: 775 mm (30.5 in)
Altezza totale:
1420/1475 mm (55.9/58.1 in)
Altezza alla sella: 800 mm (31.5 in)
Passo: 1580 mm (62.2 in)
Distanza da terra:
125 mm (4.92 in)
Raggio minimo di sterzata: 2.8 m (9.19 ft)
Peso:
Peso in ordine di marcia:
219 kg (483 lb) (XP500)
222 kg (489 lb) (XP500A)
Motore:
Ciclo di combustione:4 tempi
Impianto di raffreddamento: Raffreddato a liquido
Sistema di distribuzione:
DOHC
Disposizione dei cilindri:
In linea
Numero di cilindri: Bicilindrico
Cilindrata:
530 cm
3
Alesaggio  corsa:
68.0  73.0 mm (2.68  2.87 in)
Rapporto di compressione: 10.9 : 1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione: A carter secco
Olio motore:
Marca consigliata:YAMALUBE
Gradi di viscosità SAE: 10W-40
Gradazione dell’olio motore consigliato:
API Service tipo SG o superiore, standard
JASO MA Quantità di olio motore:
Cambio olio: 2.70 L (2.85 US qt, 2.38 Imp.qt)
Con rimozione dell'elemento filtro olio:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Quantità di liquido refrigerante:
Serbatoio liquido refriger ante (fino al livello
massimo): 0.27 L (0.29 US qt, 0.24 Imp.qt)
Radiatore (tutto il circuito compreso): 1.50 L (1.59 US qt, 1.32 Imp.qt)
Filtro dell’aria:
Elemento del filtro dell’aria:Elemento di carta rivestito d'olio
Carburante:
Carburante consigliato:
Benzina normale senz a piombo (gasohol
[E10] accettabile)
Capacità del serbatoio carburante:
15 L (4.0 US gal, 3.3 Imp.gal)
Quantità di riserva carburante: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Iniezione carburante:
Corpo farfallato:
Sigla di i dentificazione:
59C1 00
Candela/-e:
Produttore/modello: NGK/CR7E
Distanza elettrodi: 0.7–0.8 mm (0.028–0.031 in)
Frizione:
Tipo di frizione:A bagno d'olio, centrifuga, dischi multipli
Gruppo motopropulsore:
Rapporto di riduzione primaria:
1.000
Trasmissione finale: A cinghia
Rapporto di riduzione secondaria: 6.034 (52/32 x 36/22 x 59/26)
Tipo di trasmissione: A cinghia trapezoidale, automatica
Parte ciclistica:
Tipo di telaio:
A diamante
Angolo di incidenza: 25.0 gradi
Avancorsa: 92 mm (3.6 in)
2PW-9-H1.book 1 ページ ２０１５年９月１６日　水曜日　午前１１時５７分

Caratteristiche tecniche
9-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Pneumatico anteriore:
Tipo: Senza camera d'aria
Misura: 120/70R15M/C 56H
Produttore/modello:
DUNLOP/GPR-100F M
Pneumatico posteriore:
Tipo:Senza camera d'aria
Misura:
160/60R15M/C 67H
Produttore/modello: DUNLOP/GPR-100 M
Carico:
Carico massimo:
193 kg (425 lb) (XP500A)
196 kg (432 lb) (XP500)
* (Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a pneu-
matici freddi):
Carico massimo di 90 kg (198 lb):Anteriore: 225 kPa (2.25 kgf/cm
2, 33 psi)
Posteriore:
250 kPa (2.50 kgf/cm
2, 36 psi)
90 kg (198 lb) di carico - carico massimo: Anteriore:
225 kPa (2.25 kgf/cm
2, 33 psi)
Posteriore: 280 kPa (2.80 kgf/cm
2, 41 psi)
Ruota anteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio: 15M/C x MT3.50
Ruota posteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio: 15M/C x MT5.00
Freno anteriore:
Tipo:Freno a doppio disco idraulico
Liquido consigliato: DOT 4
Freno posteriore:
Tipo:Freno monodisco idraulico Liquido consigliato:
DOT 4
Sospensione anteriore:
Tipo:Forcella telescopica
Molla:
Molla elicoidale
Ammortizzatore: Ammortizzatore idraulico
Escursione ruota: 120 mm (4.7 in)
Sospensione posteriore:
Tipo:Forcellone oscillante
Molla: Molla elicoidale
Ammortizzatore:
Ammortizzatore a gas/idraulico
Escursione ruota: 116 mm (4.6 in)
Impianto elettrico:
Tensione impianto:
12 V
Sistema d’accensione: TCI
Sistema di carica: Volano magnete in C.A.
Batteria:
Modello:YTZ12S
Tensione, capacità: 12 V, 11.0 Ah (10 HR)
Potenza lampadina  quantità:
Faro:
LED
Lampada stop/fanalino: LED
Indicatore di direzione anteriore:
21.0 W  2
Indicatore di direzione posteriore: 21.0 W  2
Luce ausiliaria:
LED
Luce targa: 5.0 W  1
Luce pannello strumenti: LED
Spia abbagliante:
LED
2PW-9-H1.book 2 ページ ２０１５年９月１６日　水曜日　午前１１時５７分

Caratteristiche tecniche
9-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Spia degli indicatori di direzione: LED
Spia problemi al motore: LED
Spia dell’ABS: LED (XP500A)
Spia sistema smart key:
LED
Fusibile:
Fusibile principale:40.0 A
Fusibile del faro:
10.0 A
Fusibile dell’impianto di segnalazione: 15.0 A
Fusibile dell’accensione: 7.5 A
Fusibile della luce di posizione:
10.0 A
Fusibile motorino ventola radiatore: 15.0 A
Fusibile dell’impianto di iniezione carburante:
7.5 A
Fusibile della centralina dell’ABS:
7.5 A (XP500A)
Fusibile del motorino dell’ABS: 30.0 A (XP500A)
Fusibile del solenoide ABS: 15.0 A (XP500A)
Fusibile presa supplementare CC:
5.0 A
Fusibile di backup: 7.5 A
2PW-9-H1.book 3 ページ ２０１５年９月１６日　水曜日　午前１１時５７分

10-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Informazioni al consumatore
HAU53562

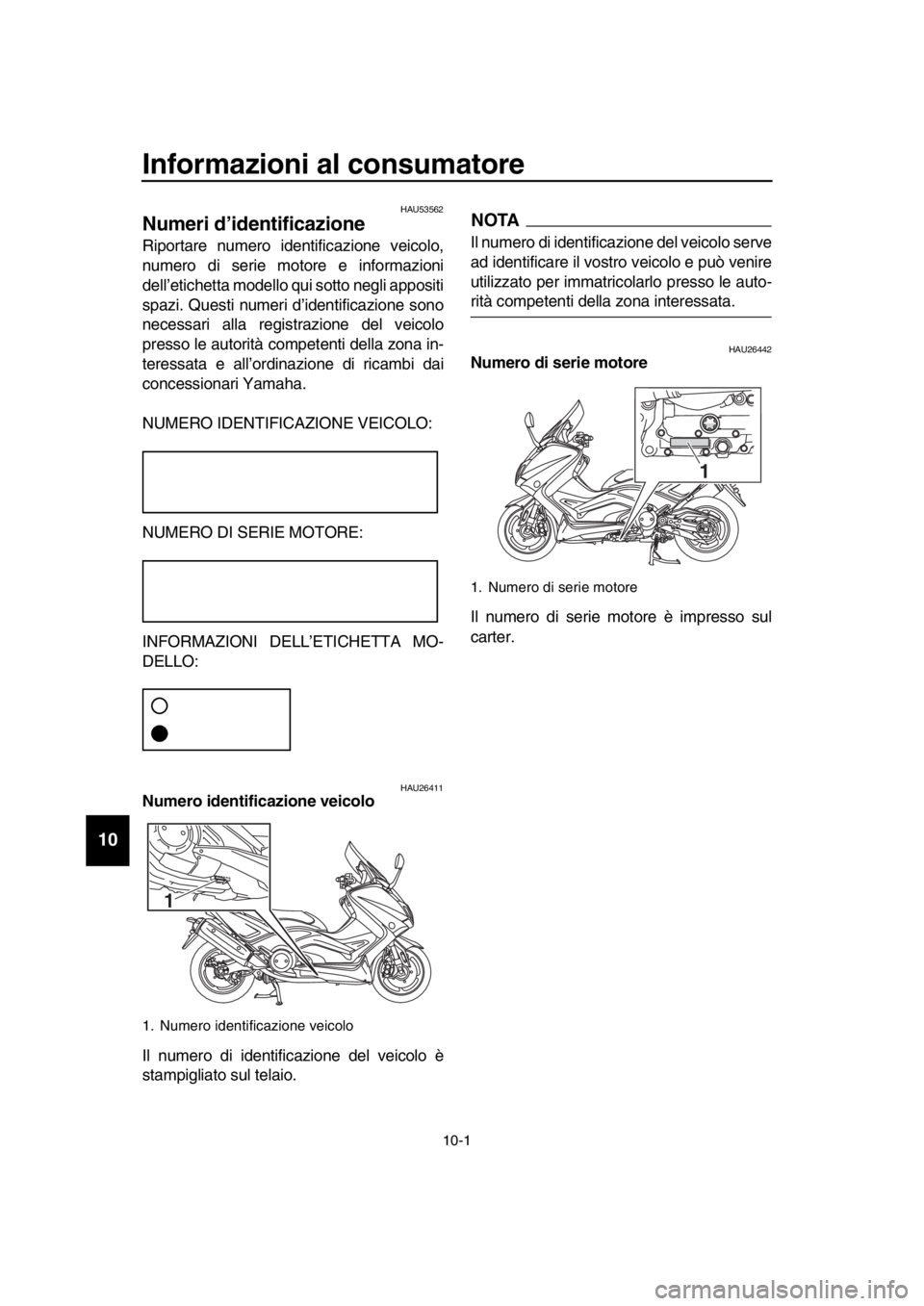

Numeri d’identificazione
Riportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appositi
spazi. Questi numeri d’identificazione sono
necessari alla registrazione del veicolo
presso le autorità competenti della zona in-
teressata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA MO-
DELLO:
HAU26411Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.
NOTA
Il numero di identificazione del veicolo serve
ad identificare il vostro veicolo e può venire
utilizzato per immatricolarlo presso le auto-
rità competenti della zona interessata.
HAU26442Numero di serie motore
Il numero di serie motore è impresso sul
carter.
1. Numero identificazione veicolo
1
1. Numero di serie motore
1
2PW-9-H1.book 1 ページ ２０１５年９月１６日　水曜日　午前１１時５７分

Informazioni al consumatore
10-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14

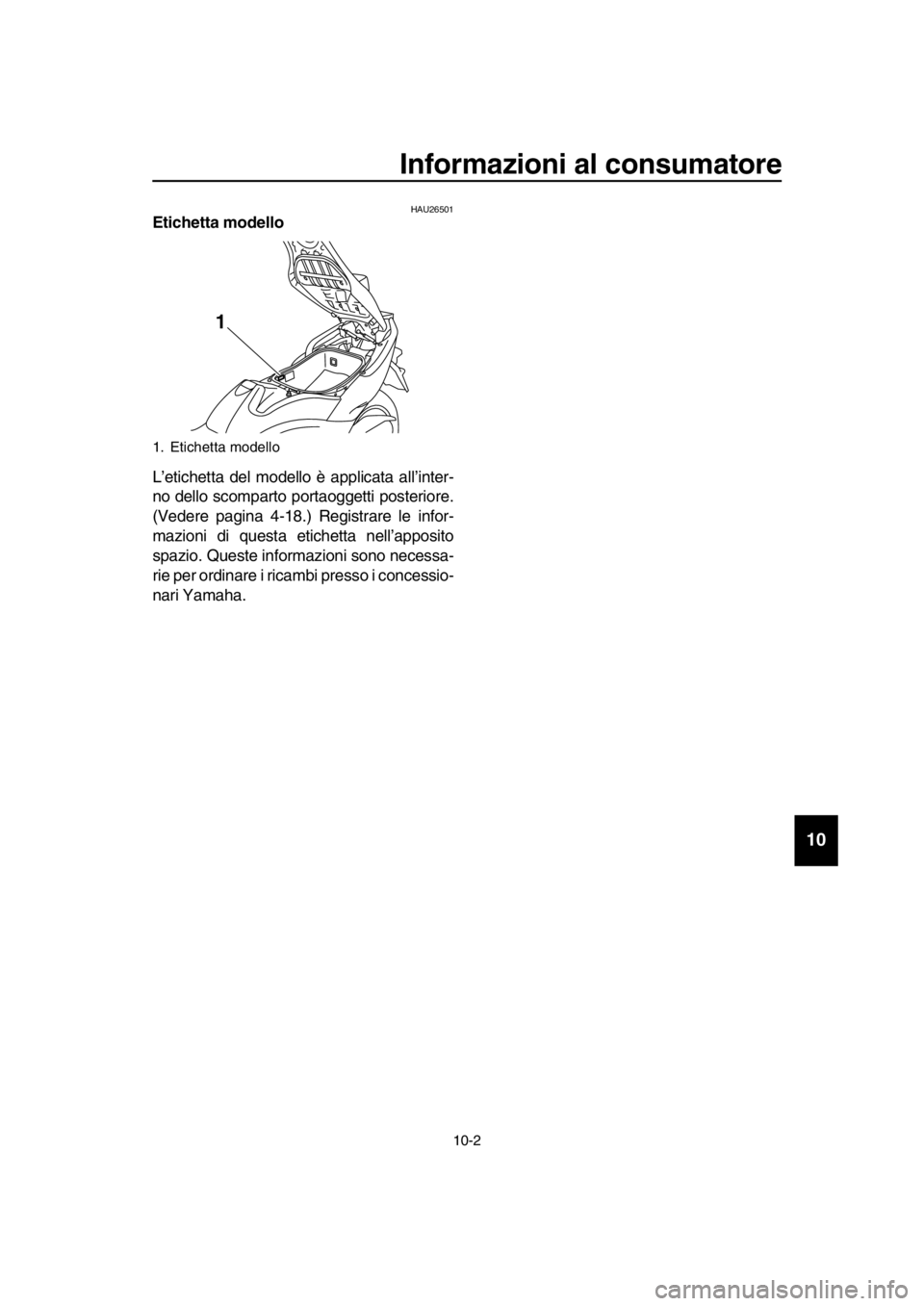

HAU26501Etichetta modello
L’etichetta del modello è applicata all’inter-
no dello scomparto portaoggetti posteriore.
(Vedere pagina 4-18.) Registrare le infor-
mazioni di questa etichetta nell’apposito
spazio. Queste inform azioni sono necessa-
rie per ordinare i ricambi presso i concessio-
nari Yamaha.
1. Etichetta modello
1
2PW-9-H1.book 2 ページ ２０１５年９月１６日　水曜日　午前１１時５７分

11-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Indice analitico
A
ABS (per modelli con ABS) ................... 4-13
Accelerazione e decelerazione ............... 6-3
Accensione del veicolo e sblocco del bloccasterzo.................................... 3-7
Apertura e chiusura della sella.............. 3-10
Assieme ammortizzatore ...................... 4-21
Avviare il motore ..................................... 6-2
Avvio del mezzo ...................................... 6-3
B
Batteria.................................................. 7-29
Batteria della smart key, sostituzione ..... 3-6
Blocco dello sterzo .................................. 3-9
Blocco freno posteriore, controllo ......... 7-22
C
Candele, controllo ................................. 7-10
Caratteristiche tecniche .......................... 9-1
Carburante ............................................ 4-15
Carburante, consigli per ridurne il
consumo ............................................... 6-5
Cavalletto centrale e cavalletto laterale, controllo e lubrificazione ....... 7-27
Cavalletto laterale ................................. 4-22
Cavi, controllo e lubrificazione .............. 7-25
Cavo del blocco freno posteriore, regolazione ......................................... 7-22
Chiave, modo di impiego di smart key e chiave meccanica .............................. 3-3
Commutatore luce abbagliante/ anabbagliante ..................................... 4-10
Consigli per una guida sicura.................. 1-5
Contagiri.................................................. 4-3
Convertitore catalitico ........................... 4-16
Cuscinetti ruote, controllo ..................... 7-28
D
Display multifunzione .............................. 4-3
E
Elemento filtrante, sostituzione ............. 7-16
Etichetta modello .................................. 10-2
F
Fari ........................................................ 7-32
Forcella, controllo.................................. 7-27
Frenatura ................................................ 6-4
Fusibili, sostituzione .............................. 7-30
G
Gioco della manopola acceleratore,
controllo .............................................. 7-17
Gioco delle leve freno anteriore e posteriore, controllo ............................ 7-21
Gioco valvole ........................................ 7-18
I
Informazioni di sicurezza ........................ 1-1
Interruttore dell’avvisatore acustico ...... 4-10
Interruttore di arresto motore ................ 4-10
Interruttore di segnalazione luce abbagliante......................................... 4-10
Interruttore indicatori di direzione ......... 4-10
Interruttore luci d’emergenza ................ 4-11
interruttore ON/avviamento .................. 4-10
Interruttori manubrio ............................. 4-10
K
Kit attrezzi............................................... 7-2
L
Lampada biluce fanalino/stop ............... 7-33
Lampada indicatore di direzione (anteriore), sostituzione...................... 7-34
Lampada luce targa, sostituzione ......... 7-35
Leva di blocco fr eno posteriore ............ 4-12
Leva freno, anteriore ............................ 4-11
Leva freno, posteriore .......................... 4-12
Leve freno, lubrificazione ..................... 7-26
Liquido freni, sostituzione ..................... 7-24
Liquido refrigerante .............................. 7-14
Livello liquido freni, controllo ................ 7-23
Luci di posizione anteriori ..................... 7-33
M
Manopola e cavo acceleratore,
controllo e lubrificazione..................... 7-26
Manutenzione e lubrificazione, periodiche............................................. 7-4
Manutenzione, sistema di controllo emissioni .............................................. 7-3
Modalità di emergenza ......................... 7-39
Modalità di parcheggio ......................... 3-11
N
Numeri d’identificazione ....................... 10-1
Numero di serie motore ........................ 10-1
Numero identificazione veicolo ............. 10-1
O
Olio motore e cartuccia filtro olio .......... 7-11
P
Pannelli, rimozione ed installazione ....... 7-8
Parabrezza ........................................... 4-19
Parcheggio ............................................. 6-6
Pastiglie del freno anteriore e posteriore, controllo............................ 7-23
Pneumatici............................................ 7-18
Poggiaschiena pilota, regolazione ........ 4-17
Portacasco ........................................... 4-17
Posizioni dei componenti........................ 2-1
2PW-9-H1.book 1 ページ ２０１５年９月１６日　水曜日　午前１１時５７分

Indice analitico
11-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Presa ausiliaria (CC) .............................4-24
Pulizia ......................................................8-1
R
Raggio d’azione del sistema smart key ........................................................3-2
Regime del minimo................................7-17
Ricerca ed eliminazione guasti..............7-35
Rimessaggio............................................8-4
Rodaggio .................................................6-5
Ruote .....................................................7-20
S
Sistema d’interruzione circuito
accensione ..........................................4-22
Sistema smart key ...................................3-1
Smart key ................................................3-5
Specchietti retrovisori ............................4-21
Spegnimento del veicolo .........................3-8
Spia ABS (per i modelli con ABS) ...........4-1
Spia guasto motore .................................4-1
Spia luce abbagliante ..............................4-1
Spia sistema smart key ...........................4-2
Spie di segnalazione e di avvertimento .........................................4-1
Spie indicatore di direzione .....................4-1
Sterzo, controllo ....................................7-28
T
Tabelle di ricerca ed eliminazione guasti ..................................................7-37
Tachimetro ..............................................4-2
Tappo serbatoio carburante ..................4-14
Tensione della cinghia di trasmissione ........................................7-25
V
Vani portaoggetti ...................................4-18
Verniciatura opaca, prestare attenzione .............................................8-1
2PW-9-H1.book 2 ページ ２０１５年９月１６日　水曜日　午前１１時５７分

2PW-9-H1.book 3 ページ ２０１５年９月１６日　水曜日　午前１１時５７分
