Entretien périodique et réglage
8-41
8

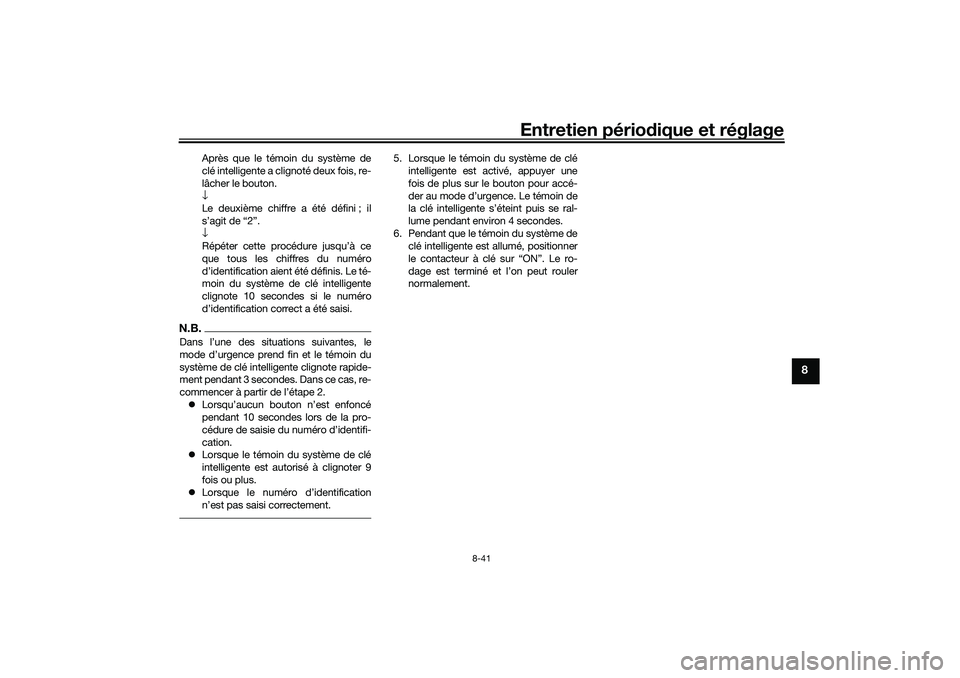

Après que le témoin du système de
clé intelligente a clignoté deux fois, re-
lâcher le bouton.
↓
Le deuxième chiffre a été défini ; il
s’agit de “2”.
↓
Répéter cette procédure jusqu’à ce
que tous les chiffres du numéro
d’identification aient été définis. Le té-
moin du système de clé intelligente
clignote 10 secondes si le numéro
d’identification correct a été saisi.
N.B.
système de clé intelligente clignote rapide-
ment pendant 3 secondes. Dans ce cas, re-
Lorsqu’aucun bouton n’est enfoncé
pendant 10 secondes lors de la pro-
cédure de saisie du numéro d’identifi-
cation.
Lorsque le témoin du système de clé
intelligente est autorisé à clignoter 9
fois ou plus.
Lorsque le numéro d’identification
n’est pas saisi correctement.
5. Lorsque le témoin du système de clé
intelligente est activé, appuyer une
fois de plus sur le bouton pour accé-
der au mode d’urgence. Le témoin de
la clé intelligente s’éteint puis se ral-
lume pendant environ 4 secondes.
6. Pendant que le témoin du système de
clé intelligente est allumé, positionner
le contacteur à clé sur “ON”. Le ro-
dage est terminé et l’on peut rouler
normalement.
UBX9F0F0.book Page 41 Wednesday, January 22, 2020 10:49 AM
Page 102 of 114
Entretien et entreposage du véhicule
9-1
9
FAU37834

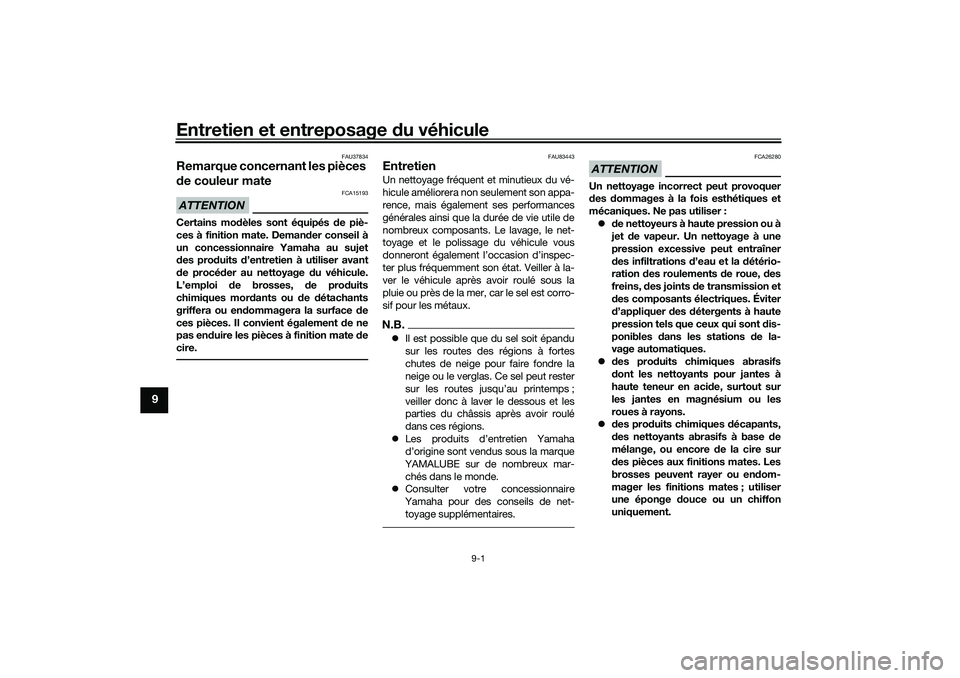

Remarque concernant les pièces
de couleur mateATTENTION
FCA15193
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits
chimiques mordants ou de détachants
griffera ou endommagera la surface de
ces pièces. Il convient également de ne
pas enduire les pièces à finition mate de
cire.
FAU83443
EntretienUn nettoyage fréquent et minutieux du vé-
hicule améliorera non seulement son appa-
rence, mais également ses performances
générales ainsi que la durée de vie utile de
nombreux composants. Le lavage, le net-
toyage et le polissage du véhicule vous
donneront également l’occasion d’inspec-
ter plus fréquemment son état. Veiller à la-
ver le véhicule après avoir roulé sous la
pluie ou près de la mer, car le sel est corro-
sif pour les métaux.N.B.Il est possible que du sel soit épandu
sur les routes des régions à fortes
chutes de neige pour faire fondre la
neige ou le verglas. Ce sel peut rester
sur les routes jusqu’au printemps ;
veiller donc à laver le dessous et les
parties du châssis après avoir roulé
dans ces régions.
Les produits d’entretien Yamaha
d’origine sont vendus sous la marque
YAMALUBE sur de nombreux mar-
chés dans le monde.
Consulter votre concessionnaire
Yamaha pour des conseils de net-
toyage supplémentaires.
ATTENTION
FCA26280
Un nettoyage incorrect peut provoquer
des dommages à la fois esthétiques et
mécaniques. Ne pas utiliser :
de nettoyeurs à haute pression ou à
jet de vapeur. Un nettoyage à une
pression excessive peut entraîner
des infiltrations d’eau et la détério-
ration des roulements de roue, des
freins, des joints de transmission et
des composants électriques. Éviter
d’appliquer des détergents à haute
pression tels que ceux qui sont dis-
ponibles dans les stations de la-
vage automatiques.
des produits chimiques abrasifs
dont les nettoyants pour jantes à
haute teneur en acide, surtout sur
les jantes en magnésium ou les
roues à rayons.
des produits chimiques décapants,
des nettoyants abrasifs à base de
mélange, ou encore de la cire sur
des pièces aux finitions mates. Les
brosses peuvent rayer ou endom-
mager les finitions mates ; utiliser
une éponge douce ou un chiffon
uniquement.
UBX9F0F0.book Page 1 Wednesday, January 22, 2020 10:49 AM
Page 103 of 114
Entretien et entreposage du véhicule9-2
9
des chiffons, éponges ou brosses
ayant été en contact avec des pro-
duits nettoyants abrasifs ou des
produits chimiques agressifs
comme les dissolvants, l’essence,
les produits antirouille, le liquide de
frein ou l’antigel, etc.Avant le lavage
1. Garer le véhicule à l’abri de la lumière
directe du soleil, puis le laisser refroi-
dir. Cela aidera à éviter les taches
d’eau.
2. S’assurer que tous les bouchons,
couvercles, coupleurs électriques et
connecteurs sont bien installés.
3. Couvrir l’extrémité du pot d’échappe-
ment à l’aide d’un sac en plastique et
d’un ruban élastique solide.
4. Pré-tremper les taches tenaces
comme les insectes ou les excré-
ments d’oiseaux avec une serviette
humide pendant quelques minutes.
5. Retirez les débris de route et les
taches d’huile à l’aide d’un produit dé-
graissant de qualité et d’une brosse à
poils en plastique ou d’une éponge.
ATTENTION : Ne pas utiliser de dé-
graissant sur les zones qui doivent
être lubrifiées, comme les jointsd’étanchéité, les joints et les axes
de roue. Suivre les instructions des
produits.
[FCA26290]
Lavage
1. Rincer toute trace de dégraissant et
vaporiser de l’eau sur le véhicule avec
un tuyau d’arrosage. Pour ce faire, ne
pas exercer de pression excessive.
Éviter de pulvériser de l’eau directe-
ment dans le pot d’échappement, le
tableau de bord, l’entrée d’air ou
d’autres zones intérieures telles que
les compartiments de rangement
sous la selle.
2. Laver le véhicule à l’aide d’un dé-
tergent de type automobile de qualité
mélangé à de l’eau froide et d’une ser-
viette ou d’une éponge douce et pro-
pre. Utiliser une vieille brosse à dents
ou une brosse à poils en plastique
pour les endroits difficiles d’accès.
ATTENTION : Utiliser de l’eau froide
si le véhicule a été exposé au sel.
L’eau chaude augmente les pro-
priétés corrosives du sel.
[FCA26301]
3. Pour les véhicules équipés d’un pare-
brise : Nettoyer le pare-brise avec une
serviette ou une éponge douce imbi-
bée d’eau et d’un détergent à pH
neutre. Le cas échéant, utiliser un po-lisseur ou un nettoyant pare-brise
pour motos de haute qualité.
ATTENTION : Ne jamais utiliser de
produits chimiques agressifs pour
nettoyer le pare-brise. De plus, cer-
tains produits de nettoyage pour le
plastique peuvent rayer le pare-
brise. Il convient donc de tester
tous les produits de nettoyage
avant de les utiliser systématique-
ment.
[FCA26310]
4. Rincer abondamment à l’eau claire.
Veiller à éliminer tous les résidus de
détergent, car ils peuvent être nocifs
pour les pièces en plastique.
Après le lavage
1. Sécher le véhicule avec une peau de
chamois ou une serviette absorbante,
de préférence un tissu éponge micro-
fibre.
2. Pour les modèles équipés d’une
chaîne de transmission : Séchez la
chaîne de transmission puis lubrifiez-
la pour prévenir l’apparition de rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable à l’aide
d’un produit d’entretien pour chrome.
Cela permettra souvent d’éliminer des
UBX9F0F0.book Page 2 Wednesday, January 22, 2020 10:49 AM
Page 104 of 114
Entretien et entreposage du véhicule
9-3
9
systèmes d’échappement en acier
inoxydable les décolorations dues à la
chaleur.

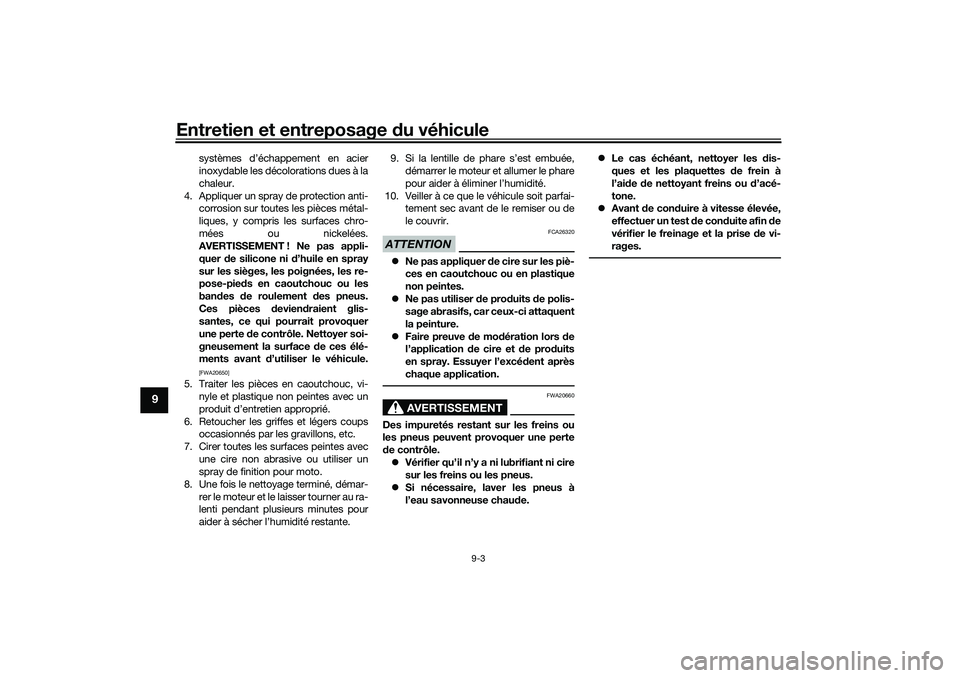

4. Appliquer un spray de protection anti-
corrosion sur toutes les pièces métal-
liques, y compris les surfaces chro-
mées ou nickelées.
AVERTISSEMENT ! Ne pas appli-
quer de silicone ni d’huile en spray
sur les sièges, les poignées, les re-
pose-pieds en caoutchouc ou les
bandes de roulement des pneus.
Ces pièces deviendraient glis-
santes, ce qui pourrait provoquer
une perte de contrôle. Nettoyer soi-
gneusement la surface de ces élé-
ments avant d’utiliser le véhicule.[FWA20650]
5. Traiter les pièces en caoutchouc, vi-
nyle et plastique non peintes avec un
produit d’entretien approprié.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Cirer toutes les surfaces peintes avec
une cire non abrasive ou utiliser un
spray de finition pour moto.
8. Une fois le nettoyage terminé, démar-
rer le moteur et le laisser tourner au ra-
lenti pendant plusieurs minutes pour
aider à sécher l’humidité restante.9. Si la lentille de phare s’est embuée,
démarrer le moteur et allumer le phare
pour aider à éliminer l’humidité.
10. Veiller à ce que le véhicule soit parfai-
tement sec avant de le remiser ou de
le couvrir.
ATTENTION
FCA26320
Ne pas appliquer de cire sur les piè-
ces en caoutchouc ou en plastique
non peintes.
Ne pas utiliser de produits de polis-
sage abrasifs, car ceux-ci attaquent
la peinture.
Faire preuve de modération lors de
l’application de cire et de produits
en spray. Essuyer l’excédent après
chaque application.
AVERTISSEMENT
FWA20660
Des impuretés restant sur les freins ou
les pneus peuvent provoquer une perte
de contrôle.
Vérifier qu’il n’y a ni lubrifiant ni cire
sur les freins ou les pneus.
Si nécessaire, laver les pneus à
l’eau savonneuse chaude.Le cas échéant, nettoyer les dis-
ques et les plaquettes de frein à
l’aide de nettoyant freins ou d’acé-
tone.
Avant de conduire à vitesse élevée,
effectuer un test de conduite afin de
vérifier le freinage et la prise de vi-
rages.
UBX9F0F0.book Page 3 Wednesday, January 22, 2020 10:49 AM
Page 105 of 114
Entretien et entreposage du véhicule9-4
9
FAU83472

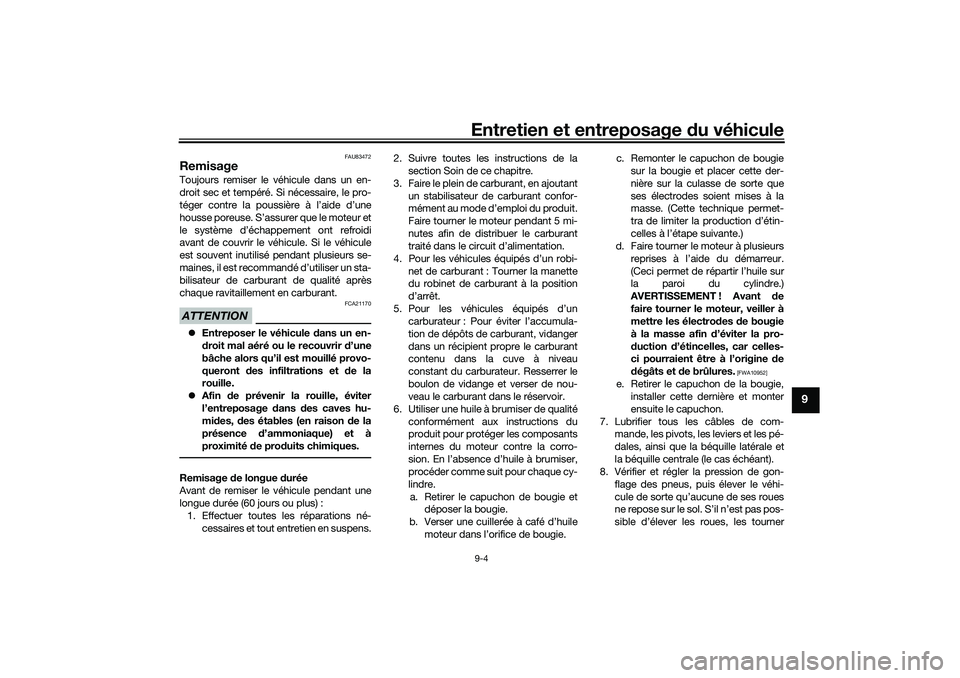

RemisageToujours remiser le véhicule dans un en-
droit sec et tempéré. Si nécessaire, le pro-
téger contre la poussière à l’aide d’une
housse poreuse. S’assurer que le moteur et
le système d’échappement ont refroidi
avant de couvrir le véhicule. Si le véhicule
est souvent inutilisé pendant plusieurs se-
maines, il est recommandé d’utiliser un sta-
bilisateur de carburant de qualité après
chaque ravitaillement en carburant.ATTENTION
FCA21170
Entreposer le véhicule dans un en-
droit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille.
Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.Remisage de longue durée
Avant de remiser le véhicule pendant une
longue durée (60 jours ou plus) :
1. Effectuer toutes les réparations né-
cessaires et tout entretien en suspens.2. Suivre toutes les instructions de la
section Soin de ce chapitre.
3. Faire le plein de carburant, en ajoutant
un stabilisateur de carburant confor-
mément au mode d’emploi du produit.
Faire tourner le moteur pendant 5 mi-
nutes afin de distribuer le carburant
traité dans le circuit d’alimentation.
4. Pour les véhicules équipés d’un robi-
net de carburant : Tourner la manette
du robinet de carburant à la position
d’arrêt.
5. Pour les véhicules équipés d’un
carburateur : Pour éviter l’accumula-
tion de dépôts de carburant, vidanger
dans un récipient propre le carburant
contenu dans la cuve à niveau
constant du carburateur. Resserrer le
boulon de vidange et verser de nou-
veau le carburant dans le réservoir.
6. Utiliser une huile à brumiser de qualité
conformément aux instructions du
produit pour protéger les composants
internes du moteur contre la corro-
sion. En l’absence d’huile à brumiser,
procéder comme suit pour chaque cy-
lindre.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permet-
tra de limiter la production d’étin-
celles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10952]
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
7. Lubrifier tous les câbles de com-
mande, les pivots, les leviers et les pé-
dales, ainsi que la béquille latérale et
la béquille centrale (le cas échéant).
8. Vérifier et régler la pression de gon-
flage des pneus, puis élever le véhi-
cule de sorte qu’aucune de ses roues
ne repose sur le sol. S’il n’est pas pos-
sible d’élever les roues, les tourner
UBX9F0F0.book Page 4 Wednesday, January 22, 2020 10:49 AM
Page 106 of 114
Entretien et entreposage du véhicule
9-5
9
quelque peu une fois par mois de
sorte que les pneus ne se détériorent
pas en un point précis.
9. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.

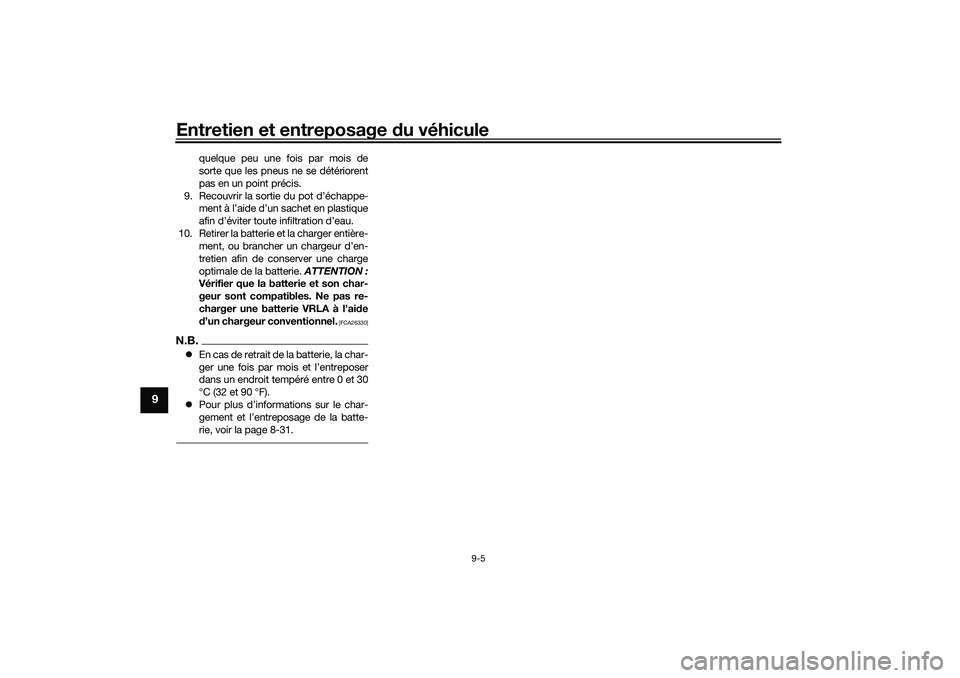

10. Retirer la batterie et la charger entière-
ment, ou brancher un chargeur d’en-
tretien afin de conserver une charge
optimale de la batterie. ATTENTION :
Vérifier que la batterie et son char-
geur sont compatibles. Ne pas re-
charger une batterie VRLA à l’aide
d’un chargeur conventionnel.
[FCA26330]
N.B.En cas de retrait de la batterie, la char-
ger une fois par mois et l’entreposer
dans un endroit tempéré entre 0 et 30
°C (32 et 90 °F).
Pour plus d’informations sur le char-
gement et l’entreposage de la batte-
rie, voir la page 8-31.
UBX9F0F0.book Page 5 Wednesday, January 22, 2020 10:49 AM
Page 107 of 114
Caractéristiques
10-1
10

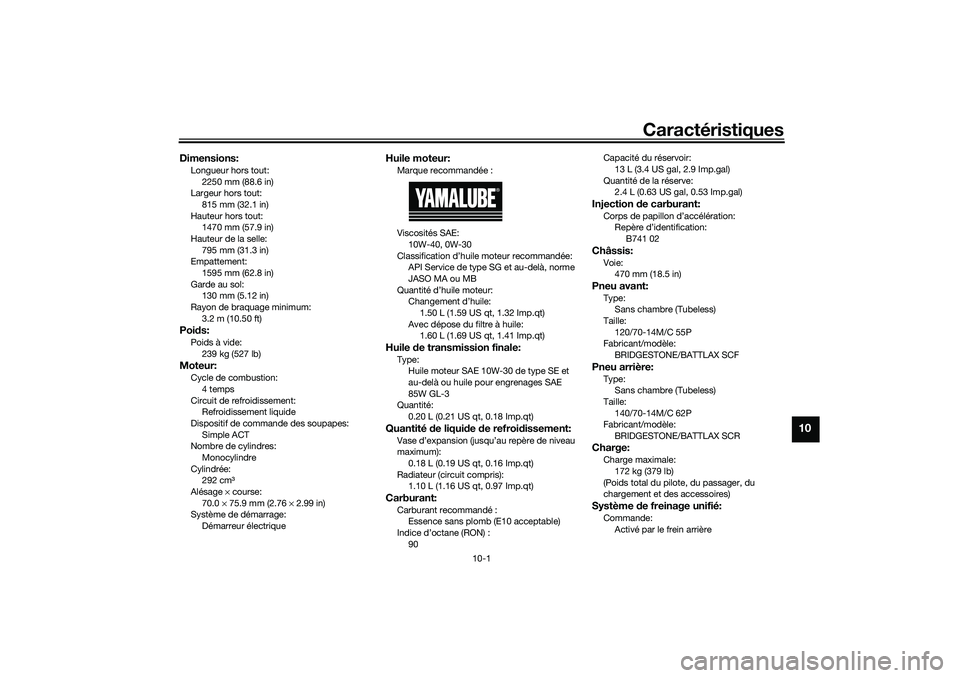

Dimensions:Longueur hors tout:
2250 mm (88.6 in)
Largeur hors tout:
815 mm (32.1 in)
Hauteur hors tout:
1470 mm (57.9 in)
Hauteur de la selle:
795 mm (31.3 in)
Empattement:
1595 mm (62.8 in)
Garde au sol:
130 mm (5.12 in)
Rayon de braquage minimum:
3.2 m (10.50 ft)Poids:Poids à vide:
239 kg (527 lb)Moteur:Cycle de combustion:
4 temps
Circuit de refroidissement:
Refroidissement liquide
Dispositif de commande des soupapes:
Simple ACT
Nombre de cylindres:
Monocylindre
Cylindrée:
292 cm3
Alésage × course:
70.0 × 75.9 mm (2.76 × 2.99 in)
Système de démarrage:
Démarreur électrique
Huile moteur:Marque recommandée :
Viscosités SAE:
10W-40, 0W-30
Classification d’huile moteur recommandée:
API Service de type SG et au-delà, norme
JASO MA ou MB
Quantité d’huile moteur:
Changement d’huile:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Avec dépose du filtre à huile:
1.60 L (1.69 US qt, 1.41 Imp.qt)Huile de transmission finale:Type:
Huile moteur SAE 10W-30 de type SE et
au-delà ou huile pour engrenages SAE
85W GL-3
Quantité:
0.20 L (0.21 US qt, 0.18 Imp.qt)Quantité de liquide de refroidissement:Vase d’expansion (jusqu’au repère de niveau
maximum):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiateur (circuit compris):
1.10 L (1.16 US qt, 0.97 Imp.qt)Carburant:Carburant recommandé :
Essence sans plomb (E10 acceptable)
Indice d’octane (RON) :
90Capacité du réservoir:
13 L (3.4 US gal, 2.9 Imp.gal)
Quantité de la réserve:
2.4 L (0.63 US gal, 0.53 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
B741 02Châssis:Voie:
470 mm (18.5 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70-14M/C 55P
Fabricant/modèle:
BRIDGESTONE/BATTLAX SCFPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
140/70-14M/C 62P
Fabricant/modèle:
BRIDGESTONE/BATTLAX SCRCharge:Charge maximale:
172 kg (379 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Système de freinage unifié:Commande:
Activé par le frein arrière
UBX9F0F0.book Page 1 Wednesday, January 22, 2020 10:49 AM
Page 108 of 114
Caractéristiques
10-2
10

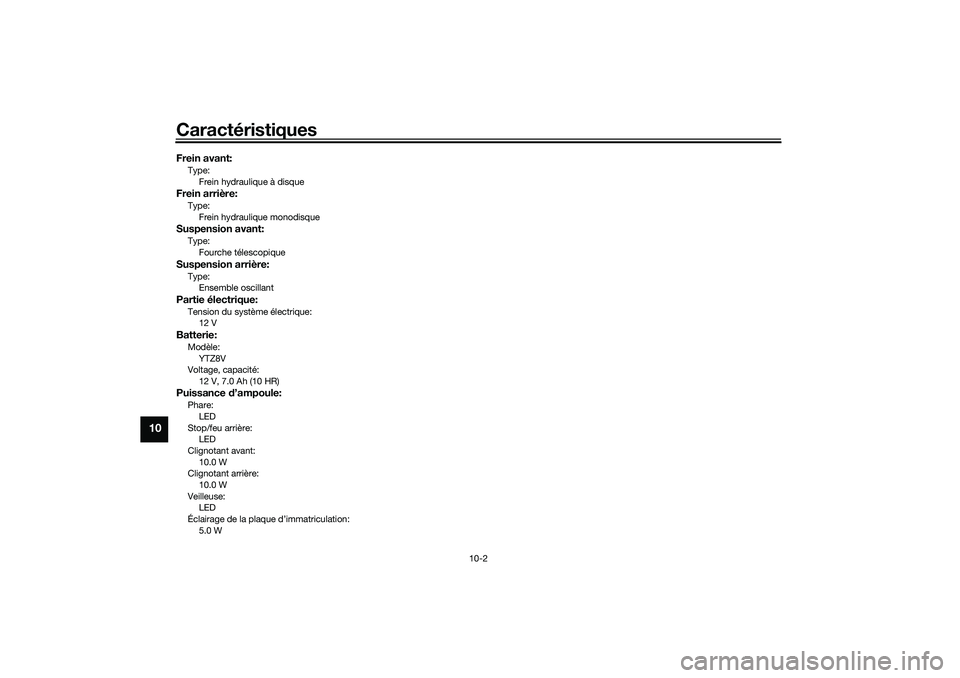

Frein avant:Type:
Frein hydraulique à disqueFrein arrière:Type:
Frein hydraulique monodisqueSuspension avant:Type:
Fourche télescopiqueSuspension arrière:Type:
Ensemble oscillantPartie électrique:Tension du système électrique:
12 VBatterie:Modèle:
YTZ8V
Voltage, capacité:
12 V, 7.0 Ah (10 HR)Puissance d’ampoule:Phare:
LED
Stop/feu arrière:
LED
Clignotant avant:
10.0 W
Clignotant arrière:
10.0 W
Veilleuse:
LED
Éclairage de la plaque d’immatriculation:
5.0 W
UBX9F0F0.book Page 2 Wednesday, January 22, 2020 10:49 AM
Page 109 of 114
Renseignements complémentaires
11-1
11
FAU53562

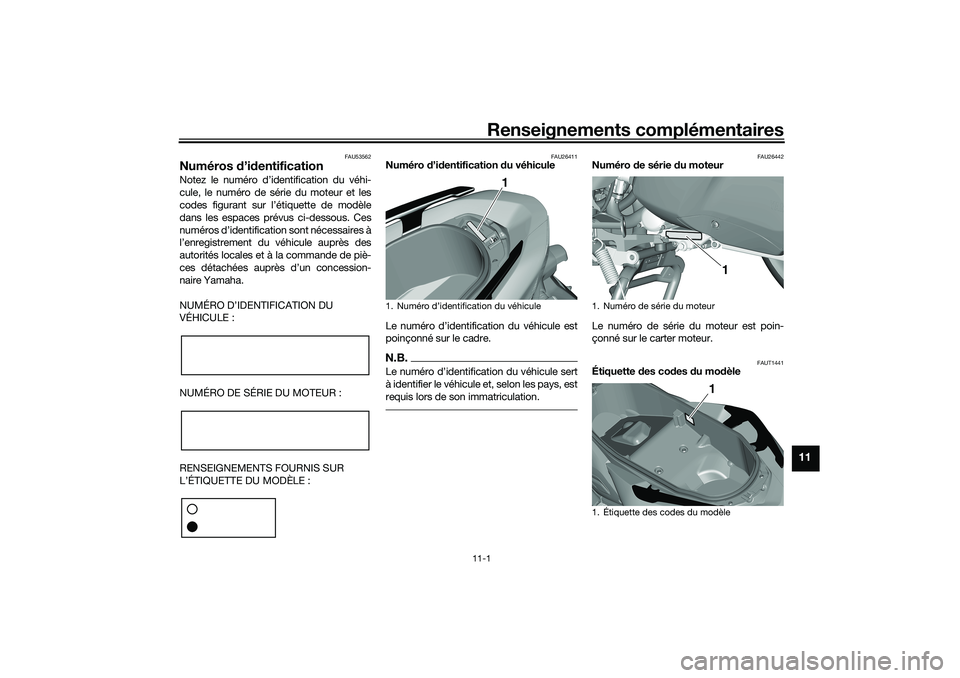

Numéros d’identificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de piè-
ces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26411
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le cadre.N.B.
à identifier le véhicule et, selon les pays, est
requis lors de son immatriculation.
FAU26442
Numéro de série du moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAUT1441
Étiquette des codes du modèle
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
1
1
UBX9F0F0.book Page 1 Wednesday, January 22, 2020 10:49 AM
Page 110 of 114
Renseignements complémentaires
11-2
11
L’étiquette des codes du modèle est collée
à l’intérieur du compartiment de range-
ment. (Voir page 5-19.) Inscrire les rensei-
gnements repris sur cette étiquette dans
l’espace prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la com-
mande de pièces de rechange auprès d’un
concessionnaire Yamaha.
FAU69910

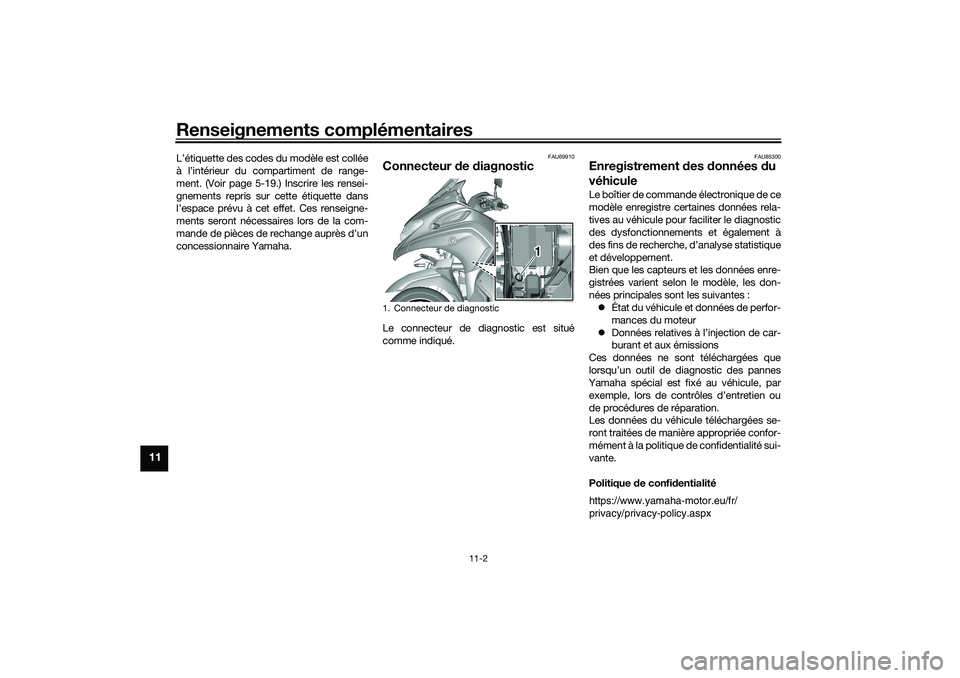

Connecteur de diagnosticLe connecteur de diagnostic est situé
comme indiqué.
FAU85300
Enregistrement des données du
véhiculeLe boîtier de commande électronique de ce
modèle enregistre certaines données rela-
tives au véhicule pour faciliter le diagnostic
des dysfonctionnements et également à
des fins de recherche, d’analyse statistique
et développement.
Bien que les capteurs et les données enre-
gistrées varient selon le modèle, les don-
nées principales sont les suivantes :
État du véhicule et données de perfor-
mances du moteur
Données relatives à l’injection de car-
burant et aux émissions
Ces données ne sont téléchargées que
lorsqu’un outil de diagnostic des pannes
Yamaha spécial est fixé au véhicule, par
exemple, lors de contrôles d’entretien ou
de procédures de réparation.
Les données du véhicule téléchargées se-
ront traitées de manière appropriée confor-
mément à la politique de confidentialité sui-
vante.
Politique de confidentialité
1. Connecteur de diagnostic
1
1
https://www.yamaha-motor.eu/fr/
privacy/privacy-policy.aspx
UBX9F0F0.book Page 2 Wednesday, January 22, 2020 10:49 AM
