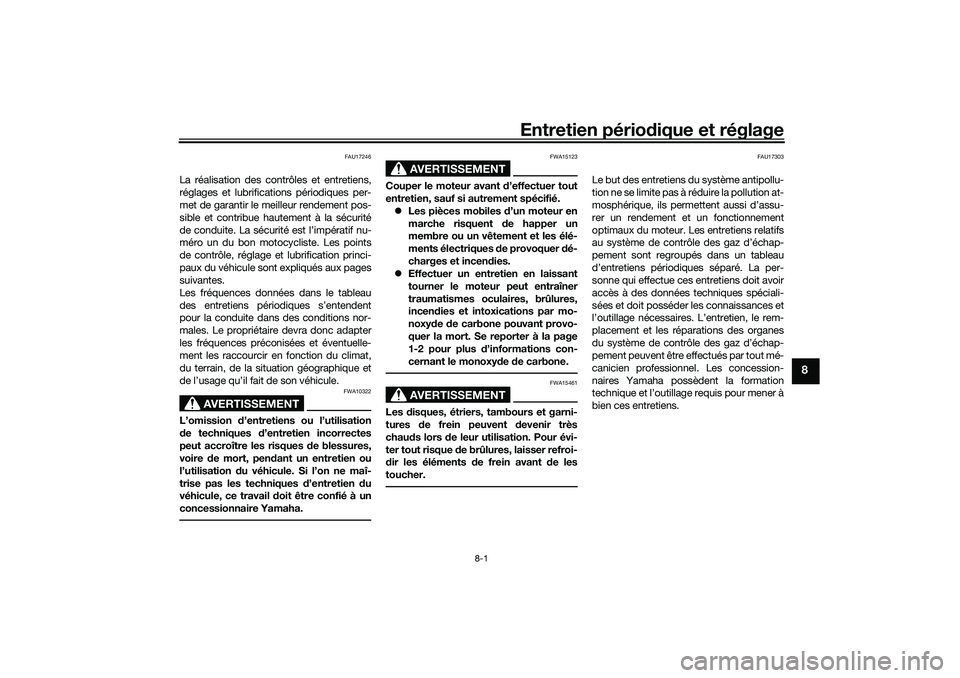

Entretien périodique et réglage
8-1
8
FAU17246
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité
de conduite. La sécurité est l’impératif nu-
méro un du bon motocycliste. Les points
de contrôle, réglage et lubrification princi-
paux du véhicule sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat,
du terrain, de la situation géographique et
de l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10322
L’omission d’entretiens ou l’utilisation
de techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pendant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15123
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.
Les pièces mobiles d’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques de provoquer dé-
charges et incendies.
Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incendies et intoxications par mo-
noxyde de carbone pouvant provo-
quer la mort. Se reporter à la page
1-2 pour plus d’informations con-
cernant le monoxyde de carbone.
AVERTISSEMENT
FWA15461
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chauds lors de leur utilisation. Pour évi-
ter tout risque de brûlures, laisser refroi-
dir les éléments de frein avant de les
toucher.
FAU17303
Le but des entretiens du système antipollu-
tion ne se limite pas à réduire la pollution at-
mosphérique, ils permettent aussi d’assu-
rer un rendement et un fonctionnement
optimaux du moteur. Les entretiens relatifs
au système de contrôle des gaz d’échap-
pement sont regroupés dans un tableau
d’entretiens périodiques séparé. La per-
sonne qui effectue ces entretiens doit avoir
accès à des données techniques spéciali-
sées et doit posséder les connaissances et
l’outillage nécessaires. L’entretien, le rem-
placement et les réparations des organes
du système de contrôle des gaz d’échap-
pement peuvent être effectués par tout mé-
canicien professionnel. Les concession-
naires Yamaha possèdent la formation
technique et l’outillage requis pour mener à
bien ces entretiens.
UBX9F0F0.book Page 1 Wednesday, January 22, 2020 10:49 AM
Page 62 of 114
Entretien périodique et réglage
8-2
8
FAU85230

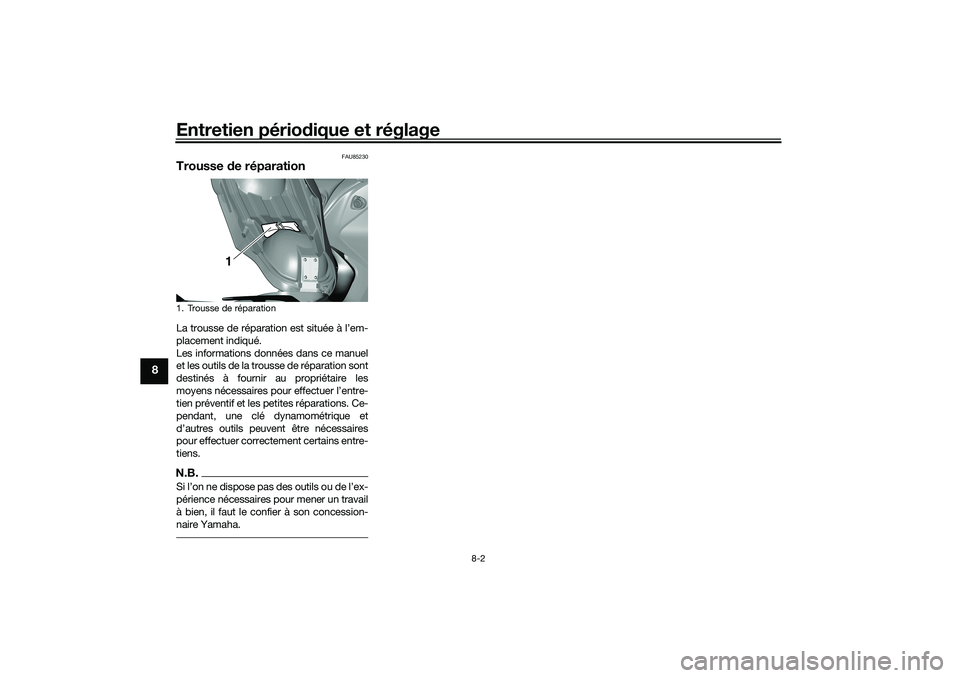

Trousse de réparationLa trousse de réparation est située à l’em-
placement indiqué.
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant, une clé dynamométrique et
d’autres outils peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.
périence nécessaires pour mener un travail
à bien, il faut le confier à son concession-
naire Yamaha.1. Trousse de réparation
1
UBX9F0F0.book Page 2 Wednesday, January 22, 2020 10:49 AM
Page 63 of 114

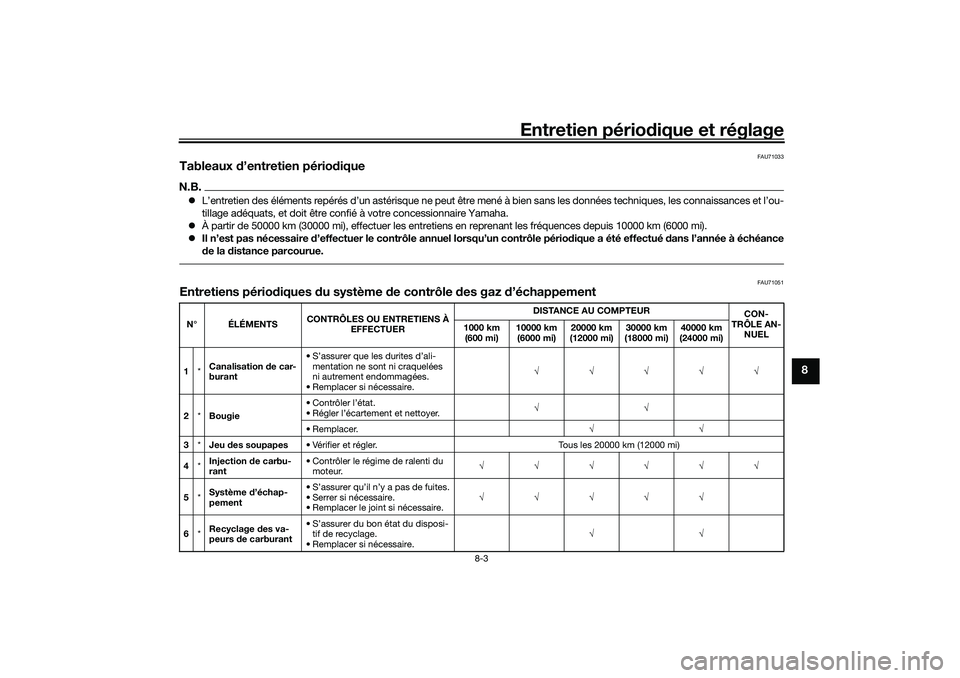

Entretien périodique et réglage
8-3
8
FAU71033
Tableaux d’entretien périodiqueN.B.L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et l’ou-
tillage adéquats, et doit être confié à votre concessionnaire Yamaha.
À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’un contrôle périodique a été effectué dans l’année à échéance
de la distance parcourue.
FAU71051
Entretiens périodiques du système de contrôle des gaz d’échappementN° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Canalisation de car-
burant• S’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.
• Remplacer si nécessaire.√√√√√
2*Bougie• Contrôler l’état.
• Régler l’écartement et nettoyer.√√
• Remplacer.√√
3*Jeu des soupapes• Vérifier et régler. Tous les 20000 km (12000 mi)
4*Injection de carbu-
rant• Contrôler le régime de ralenti du
moteur.√√√√√√
5*Système d’échap-
pement• S’assurer qu’il n’y a pas de fuites.
• Serrer si nécessaire.
• Remplacer le joint si nécessaire.√√√√√
6*Recyclage des va-
peurs de carburant• S’assurer du bon état du disposi-
tif de recyclage.
• Remplacer si nécessaire.√√
UBX9F0F0.book Page 3 Wednesday, January 22, 2020 10:49 AM
Page 64 of 114
Entretien périodique et réglage
8-4
8
FAU71353

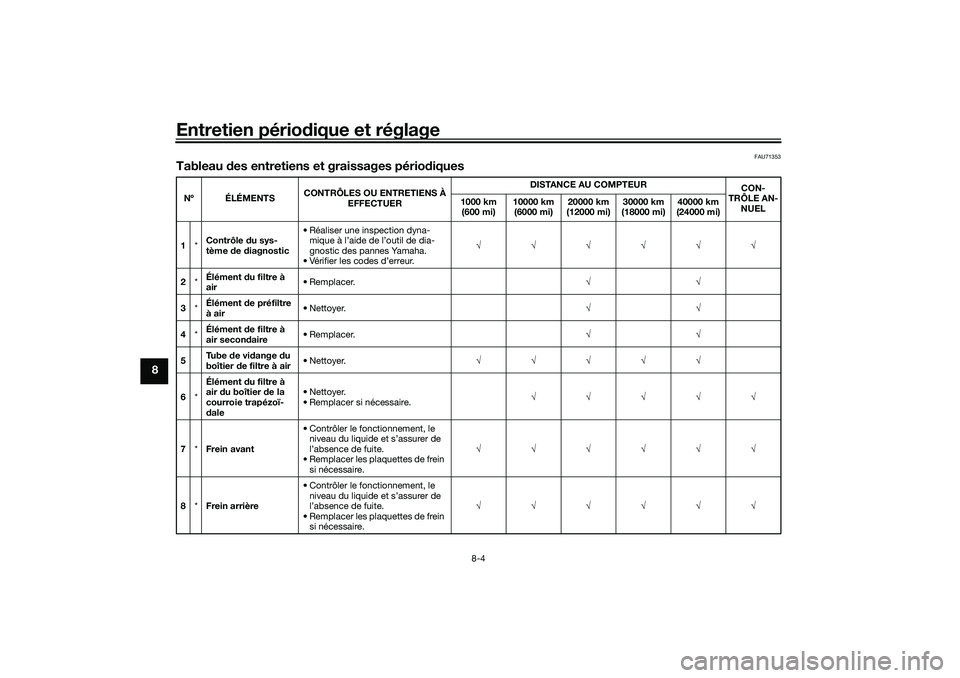

Tableau des entretiens et graissages périodiquesNº ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Contrôle du sys-
tème de diagnostic• Réaliser une inspection dyna-
mique à l’aide de l’outil de dia-
gnostic des pannes Yamaha.
• Vérifier les codes d’erreur.√√√√√√
2*Élément du filtre à
air• Remplacer.√√
3*Élément de préfiltre
à air• Nettoyer.√√
4*Élément de filtre à
air secondaire• Remplacer.√√
5Tu b e de vidange du
boîtier de filtre à air• Nettoyer.√√√√√
6*Élément du filtre à
air du boîtier de la
courroie trapézoï-
dale• Nettoyer.
• Remplacer si nécessaire.√√√√√
7*Frein avant• Contrôler le fonctionnement, le
niveau du liquide et s’assurer de
l’absence de fuite.
• Remplacer les plaquettes de frein
si nécessaire.√√√√√√
8*Frein arrière• Contrôler le fonctionnement, le
niveau du liquide et s’assurer de
l’absence de fuite.
• Remplacer les plaquettes de frein
si nécessaire.
√√√√√√
UBX9F0F0.book Page 4 Wednesday, January 22, 2020 10:49 AM

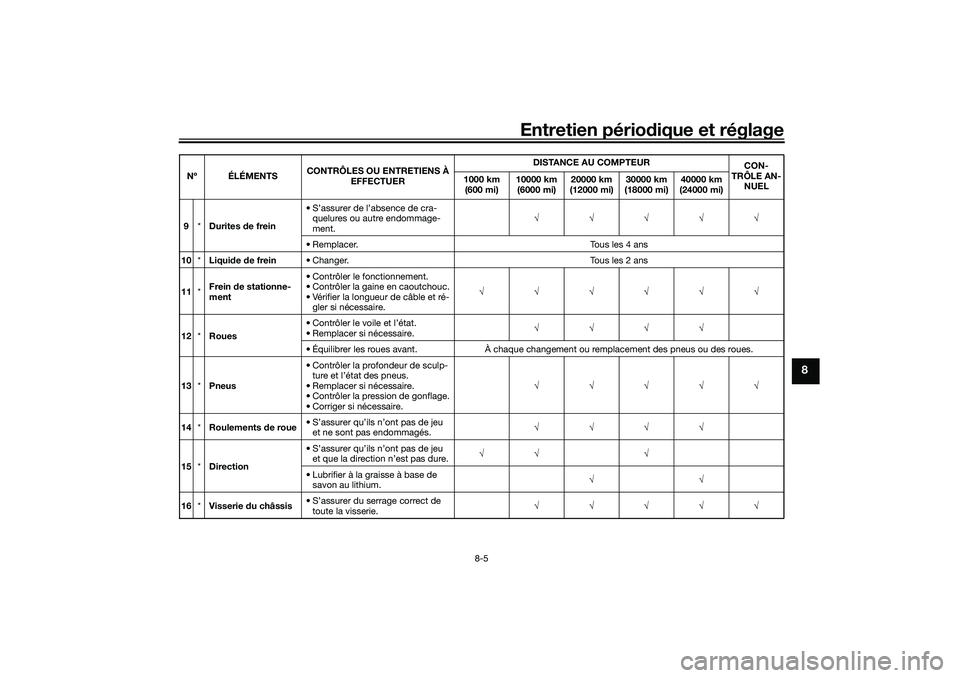

Page 65 of 114
Entretien périodique et réglage
8-5
8
9*Durites de frein• S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.√√√√√
• Remplacer. Tous les 4 ans
10*Liquide de frein• Changer. Tous les 2 ans
11*Frein de stationne-
ment• Contrôler le fonctionnement.
• Contrôler la gaine en caoutchouc.
• Vérifier la longueur de câble et ré-
gler si nécessaire.√√√√√√
12*Roues• Contrôler le voile et l’état.
• Remplacer si nécessaire.√√√√
• Équilibrer les roues avant. À chaque changement ou remplacement des pneus ou des roues.
13*Pneus• Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.√√√√√
14*Roulements de roue• S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√√
15*Direction• S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√ √
• Lubrifier à la graisse à base de
savon au lithium.√√
16*Visserie du châssis• S’assurer du serrage correct de
toute la visserie.√√√√√ Nº ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBX9F0F0.book Page 5 Wednesday, January 22, 2020 10:49 AM

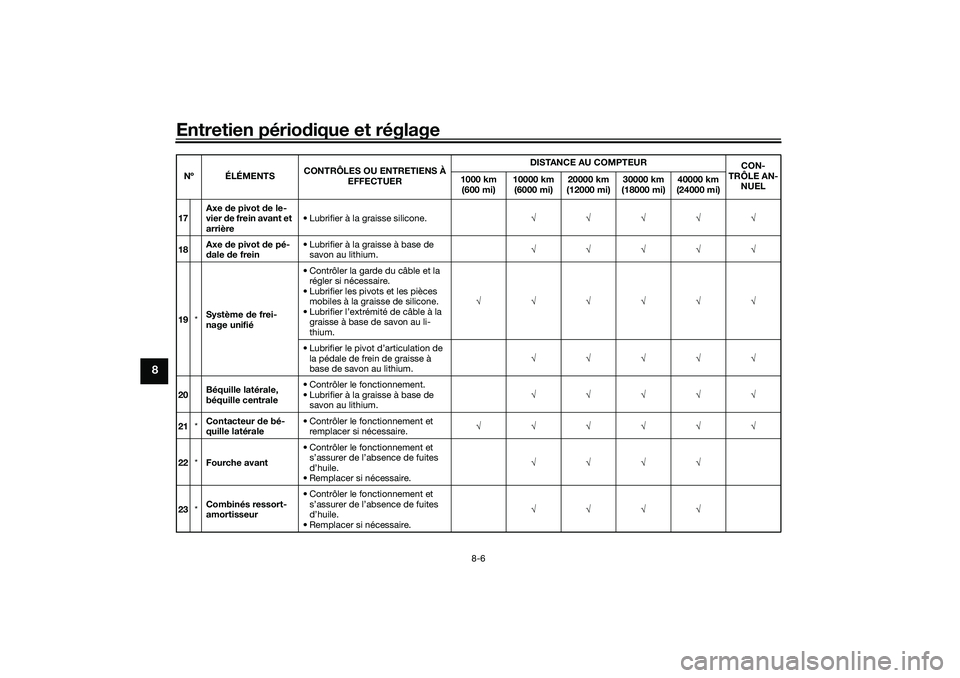

Page 66 of 114
Entretien périodique et réglage
8-6
8
17Axe de pivot de le-
vier de frein avant et
arrière• Lubrifier à la graisse silicone.√√√√√
18Axe de pivot de pé-
dale de frein• Lubrifier à la graisse à base de
savon au lithium.√√√√√
19*Système de frei-
nage unifié• Contrôler la garde du câble et la
régler si nécessaire.
• Lubrifier les pivots et les pièces
mobiles à la graisse de silicone.
• Lubrifier l’extrémité de câble à la
graisse à base de savon au li-
thium.√√√√√√
• Lubrifier le pivot d’articulation de
la pédale de frein de graisse à
base de savon au lithium.√√√√√
20Béquille latérale,
béquille centrale• Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium.√√√√√
21*Contacteur de bé-
quille latérale• Contrôler le fonctionnement et
remplacer si nécessaire.√√√√√√
22*Fourche avant• Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire.√√√√
23*Combinés ressort-
amortisseur• Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire.√√√√ Nº ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UBX9F0F0.book Page 6 Wednesday, January 22, 2020 10:49 AM
Page 67 of 114
Entretien périodique et réglage
8-7
8
24 Huile moteur• Changer (chauffer le moteur
avant d’effectuer la vidange).
• Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile.À la première échéance et chaque fois que le témoin de change-
ment d’huile clignote ou s’allume.√
25Élément du filtre à
huile moteur• Remplacer.√√√
26*Huile de transmis-
sion finale• S’assurer de l’absence de fuites
d’huile.√√√√√
• Changer.√√√
27*Circuit de refroidis-
sement• Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
• Changer. Tous les 3 ans
28*Courroie trapézoï-
dale• Remplacer.Lorsque l’indicateur de remplacement de la courroie trapézoïdale clignote [tous
les 20000 km (12000 mi)]
29*Contacteur de feu
stop sur frein avant
et arrière• Contrôler le fonctionnement.√√√√√√
30*Pièces mobiles et
câbles• Lubrifier.√√√√√
31*Logement de la poi-
gnée des gaz et
câble• Contrôler le fonctionnement et la
garde.
• Régler le jeu du câble des gaz si
nécessaire.
• Lubrifier le logement de la poi-
gnée des gaz et le câble des gaz.√√√√√ Nº ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBX9F0F0.book Page 7 Wednesday, January 22, 2020 10:49 AM
Page 68 of 114
Entretien périodique et réglage
8-8
8
FAU79370

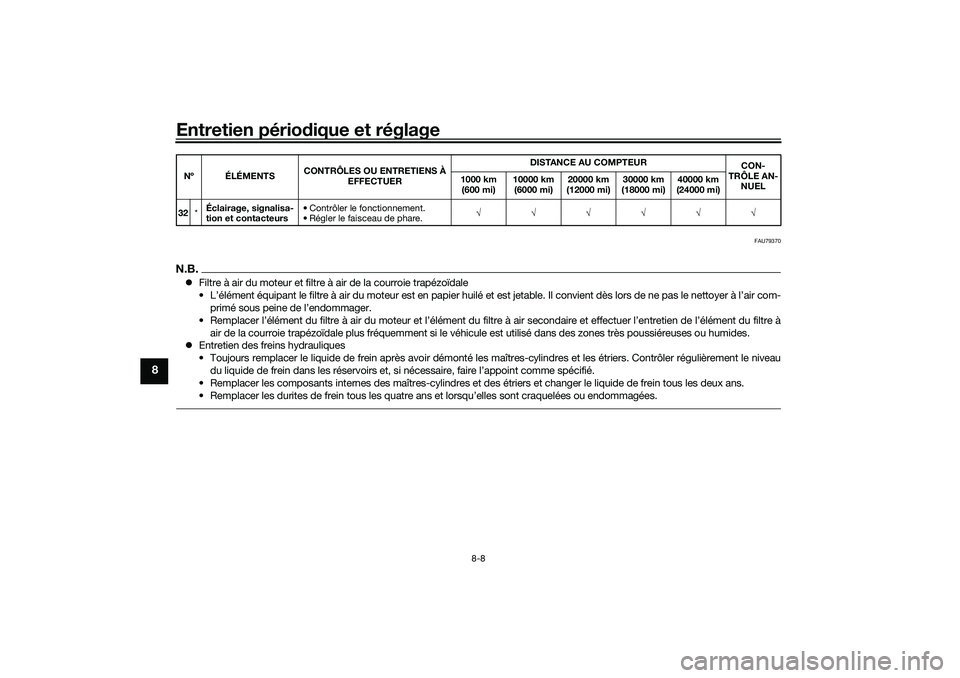

N.B.Filtre à air du moteur et filtre à air de la courroie trapézoïdale
• L’élément équipant le filtre à air du moteur est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air com-
primé sous peine de l’endommager.
• Remplacer l’élément du filtre à air du moteur et l’élément du filtre à air secondaire et effectuer l’entretien de l’élément du filtre à
air de la courroie trapézoïdale plus fréquemment si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
Entretien des freins hydrauliques
• Toujours remplacer le liquide de frein après avoir démonté les maîtres-cylindres et les étriers. Contrôler régulièrement le niveau
du liquide de frein dans les réservoirs et, si nécessaire, faire l’appoint comme spécifié.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.32*Éclairage, signalisa-
tion et contacteurs• Contrôler le fonctionnement.
• Régler le faisceau de phare.√√√√√√ Nº ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UBX9F0F0.book Page 8 Wednesday, January 22, 2020 10:49 AM
Page 69 of 114
Entretien périodique et réglage
8-9
8
FAU18752

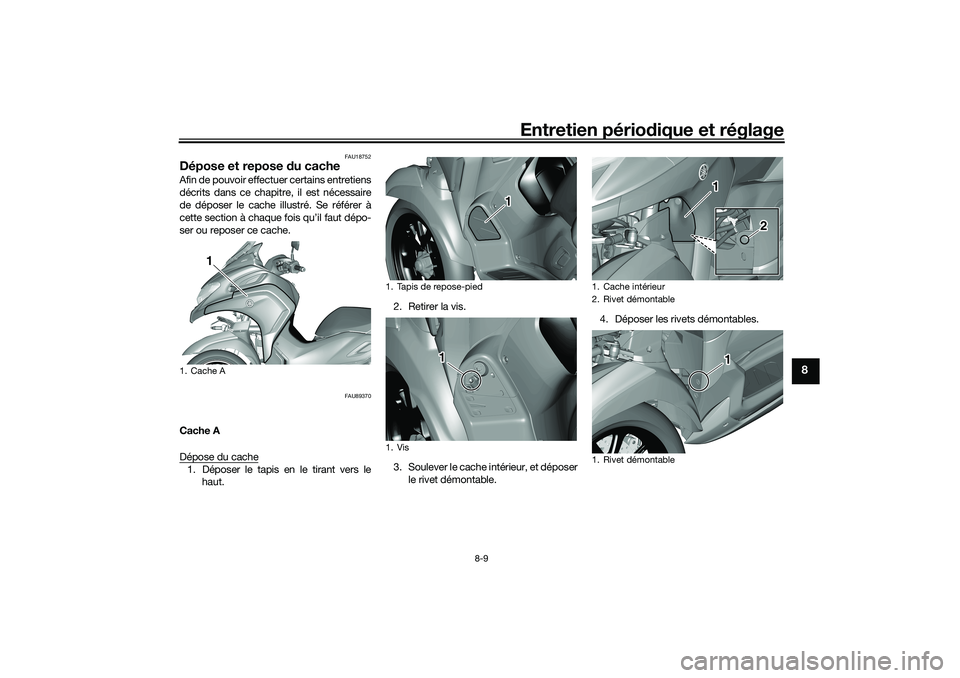

Dépose et repose du cacheAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer le cache illustré. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer ce cache.
FAU89370
Cache A
Dépose du cache1. Déposer le tapis en le tirant vers le
haut.2. Retirer la vis.
3. Soulever le cache intérieur, et déposer
le rivet démontable.4. Déposer les rivets démontables.1. Cache A
1
1. Tapis de repose-pied
1. Vis
1 1
11 1
1. Cache intérieur
2. Rivet démontable
1. Rivet démontable
11 1
2
2
11 1
UBX9F0F0.book Page 9 Wednesday, January 22, 2020 10:49 AM
Page 70 of 114
Entretien périodique et réglage
8-10
8

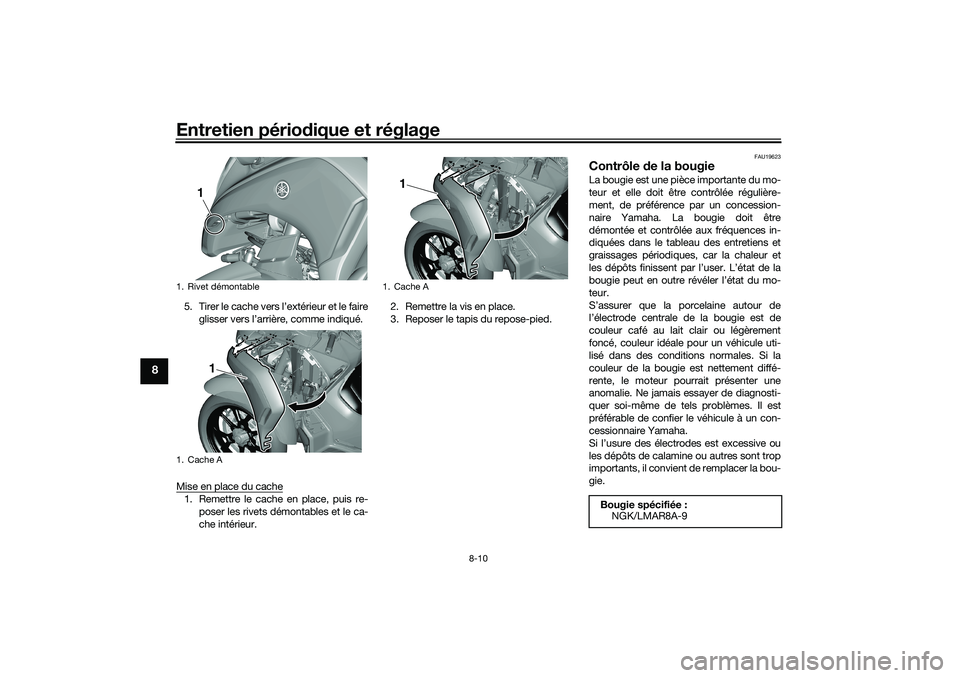

5. Tirer le cache vers l’extérieur et le faire
glisser vers l’arrière, comme indiqué.
Mise en place du cache1. Remettre le cache en place, puis re-
poser les rivets démontables et le ca-
che intérieur.2. Remettre la vis en place.
3. Reposer le tapis du repose-pied.
FAU19623
Contrôle de la bougieLa bougie est une pièce importante du mo-
teur et elle doit être contrôlée régulière-
ment, de préférence par un concession-
naire Yamaha. La bougie doit être
démontée et contrôlée aux fréquences in-
diquées dans le tableau des entretiens et
graissages périodiques, car la chaleur et
les dépôts finissent par l’user. L’état de la
bougie peut en outre révéler l’état du mo-
teur.
S’assurer que la porcelaine autour de
l’électrode centrale de la bougie est de
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule uti-
lisé dans des conditions normales. Si la
couleur de la bougie est nettement diffé-
rente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est
préférable de confier le véhicule à un con-
cessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie.
1. Rivet démontable
1. Cache A
1
1
1. Cache A
1
Bougie spécifiée :
NGK/LMAR8A-9
UBX9F0F0.book Page 10 Wednesday, January 22, 2020 10:49 AM
