Entretien périodique et réglage
8-31
8

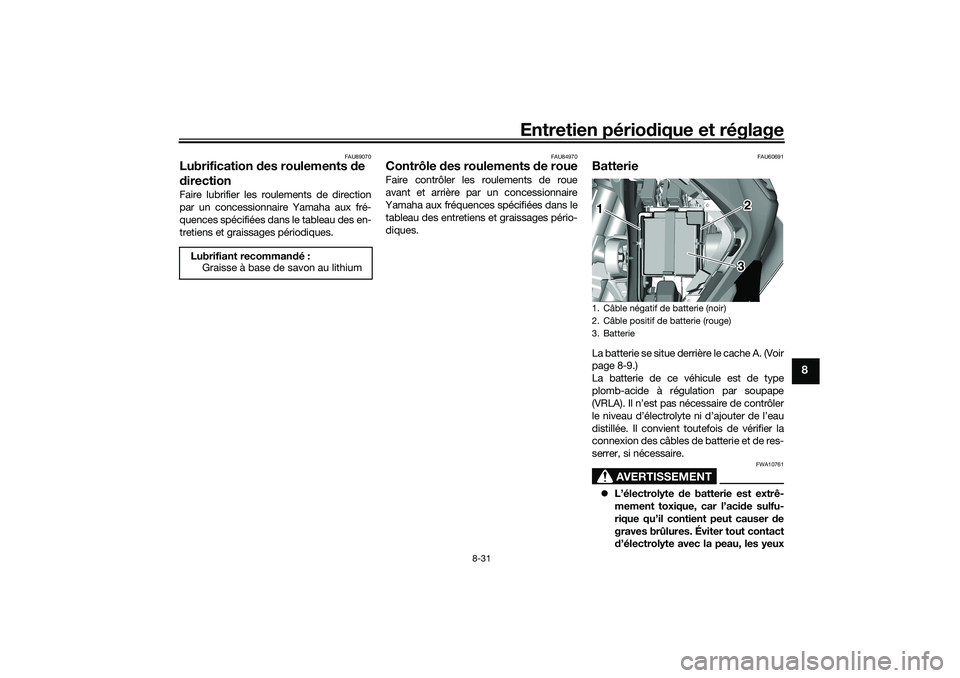

FAU89070
Lubrification des roulements de
directionFaire lubrifier les roulements de direction
par un concessionnaire Yamaha aux fré-
quences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
FAU84970
Contrôle des roulements de roueFaire contrôler les roulements de roue
avant et arrière par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU60691
BatterieLa batterie se situe derrière le cache A. (Voir
page 8-9.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux Lubrifiant recommandé:
Graisse à base de savon au lithium1. Câble négatif de batterie (noir)
2. Câble positif de batterie (rouge)
3. Batterie12
3
UBX9F0F0.book Page 31 Wednesday, January 22, 2020 10:49 AM
Page 92 of 114

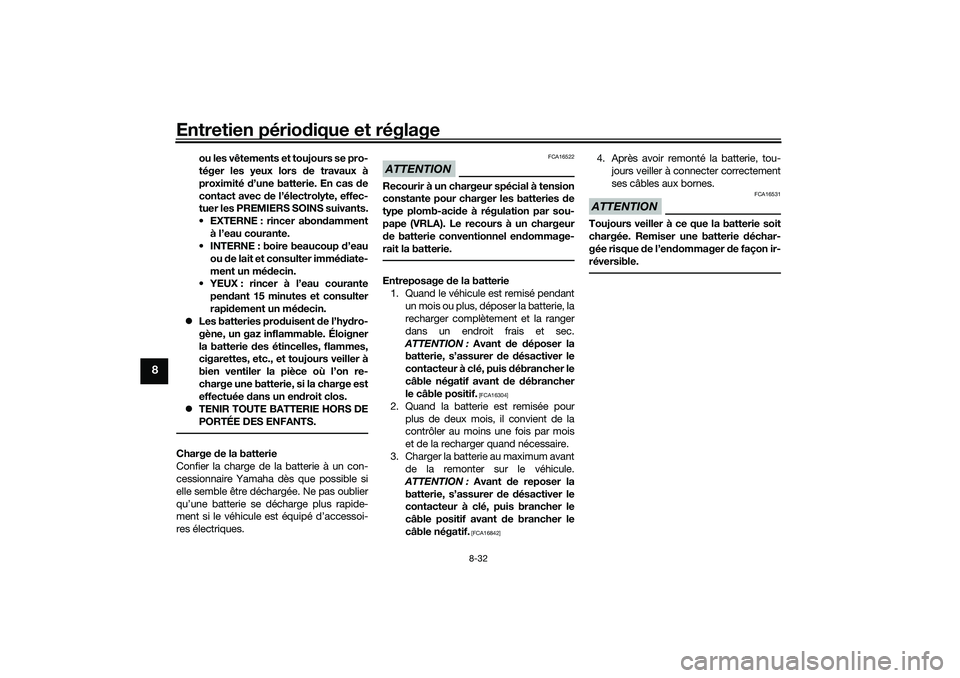

Entretien périodique et réglage
8-32
8
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.
Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.
TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoi-
res électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). Le recours à un chargeur
de batterie conventionnel endommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16304]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16842]
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-
réversible.
UBX9F0F0.book Page 32 Wednesday, January 22, 2020 10:49 AM
Page 93 of 114

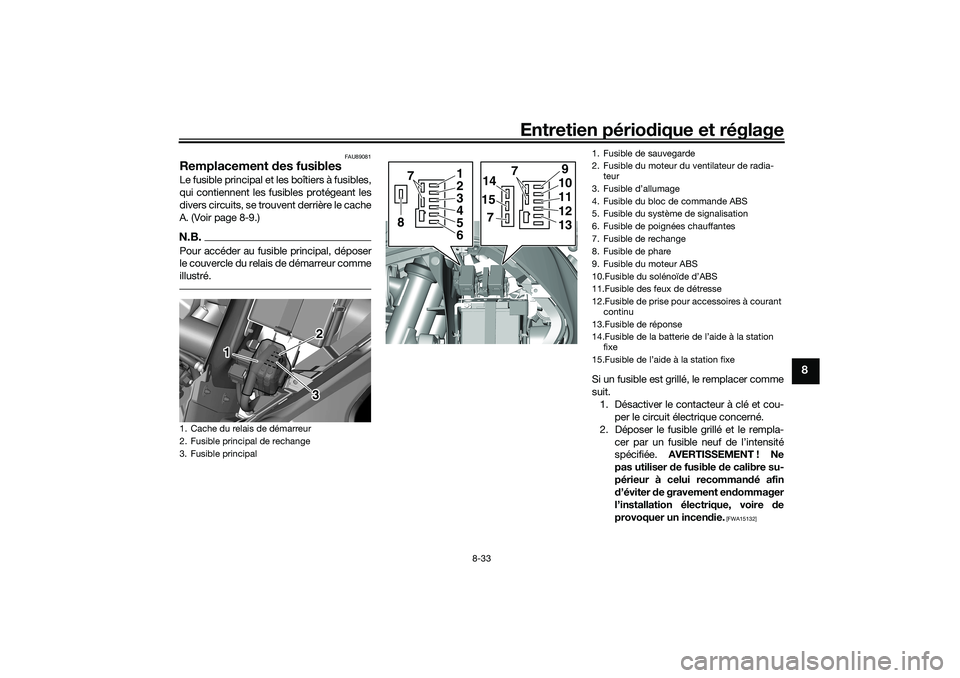

Entretien périodique et réglage
8-33
8
FAU89081
Remplacement des fusiblesLe fusible principal et les boîtiers à fusibles,
qui contiennent les fusibles protégeant les
divers circuits, se trouvent derrière le cache
A. (Voir page 8-9.)N.B.Pour accéder au fusible principal, déposer
le couvercle du relais de démarreur comme
illustré.
Si un fusible est grillé, le remplacer comme
suit.
1. Désactiver le contacteur à clé et cou-
per le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla-
spécifiée. AVERTISSEMENT ! Ne
pas utiliser de fusible de calibre su-
périeur à celui recommandé afin
d’éviter de gravement endommager
l’installation électrique, voire de
provoquer un incendie.
[FWA15132]
1. Cache du relais de démarreur
2. Fusible principal de rechange
3. Fusible principal
22
32
3
1
14157
910111213
7
123465
7
8
1. Fusible de sauvegarde
2. Fusible du moteur du ventilateur de radia-
teur
3.
4. Fusible du bloc de commande ABS
5. Fusible du système de signalisation
6. Fusible de poignées chauffantes
7. Fusible de rechange
8. Fusible de phare
9. Fusible du moteur ABS
11.Fusible des feux de détresse
12.Fusible de prise pour accessoires à courant
continu
13.Fusible de réponse
fixe
UBX9F0F0.book Page 33 Wednesday, January 22, 2020 10:49 AM
Page 94 of 114

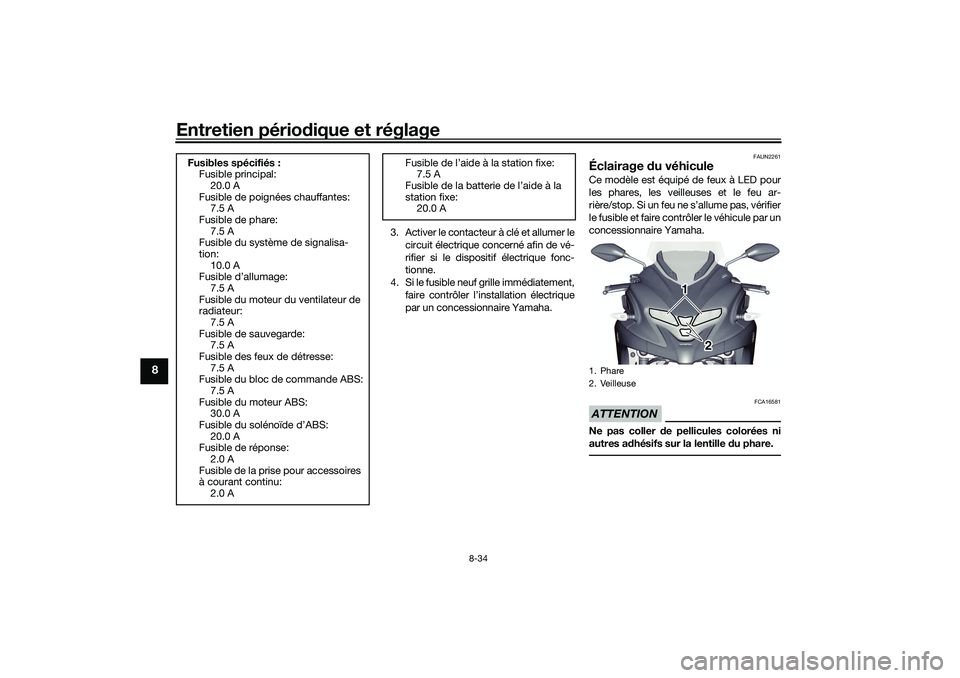

Entretien périodique et réglage
8-34
8
3. Activer le contacteur à clé et allumer le
circuit électrique concerné afin de vé-
rifier si le dispositif électrique fonc-
tionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAUN2261
Éclairage du véhiculeCe modèle est équipé de feux à LED pour
les phares, les veilleuses et le feu ar-
rière/stop. Si un feu ne s’allume pas, vérifier
le fusible et faire contrôler le véhicule par un
concessionnaire Yamaha.ATTENTION
FCA16581
Ne pas coller de pellicules colorées ni
autres adhésifs sur la lentille du phare.
Fusibles spécifiés :
Fusible principal:
20.0 A
Fusible de poignées chauffantes:
7.5 A
Fusible de phare:
7.5 A
Fusible du système de signalisa-
tion:
10.0 A
Fusible d’allumage:
7.5 A
Fusible du moteur du ventilateur de
radiateur:
7.5 A
Fusible de sauvegarde:
7.5 A
Fusible des feux de détresse:
7.5 A
Fusible du bloc de commande ABS:
7.5 A
Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS:
20.0 A
Fusible de réponse:
2.0 A
Fusible de la prise pour accessoires
à courant continu:
2.0 A
Fusible de l’aide à la station fixe:
7.5 A
Fusible de la batterie de l’aide à la
station fixe:
20.0 A
1. Phare
2. Veilleuse
11 1
2 2
UBX9F0F0.book Page 34 Wednesday, January 22, 2020 10:49 AM
Page 95 of 114
Entretien périodique et réglage
8-35
8

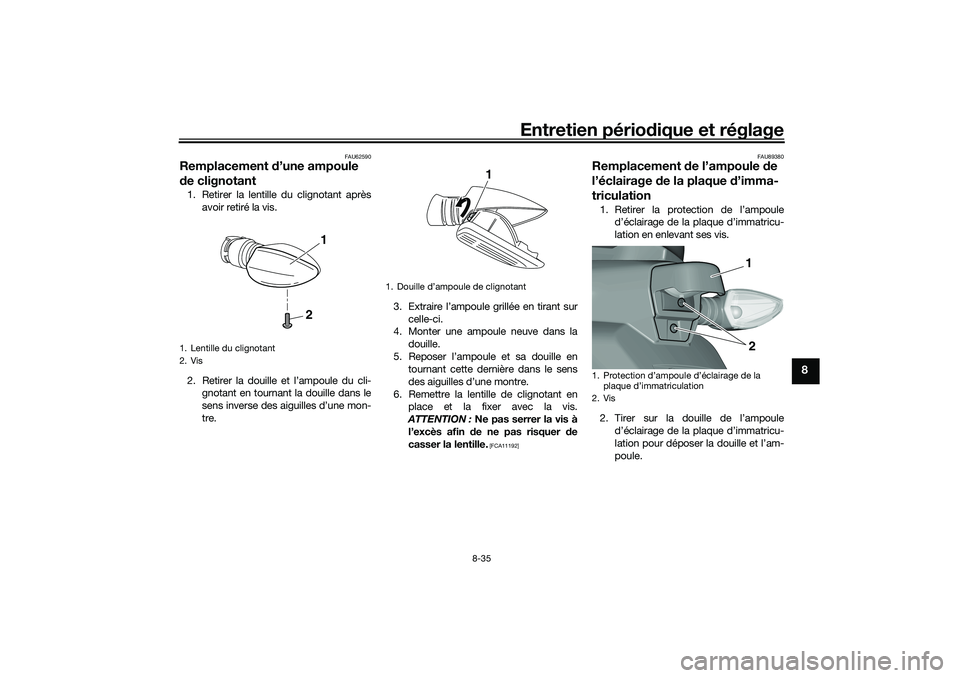

FAU62590
Remplacement d’une ampoule
de clignotant1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer la douille et l’ampoule du cli-
gnotant en tournant la douille dans le
sens inverse des aiguilles d’une mon-
tre.3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
6. Remettre la lentille de clignotant en
place et la fixer avec la vis.
ATTENTION : Ne pas serrer la vis à
l’excès afin de ne pas risquer de
casser la lentille.
[FCA11192]FAU89380
Remplacement de l’ampoule de
l’éclairage de la plaque d’imma-
triculation1. Retirer la protection de l’ampoule
d’éclairage de la plaque d’immatricu-
lation en enlevant ses vis.
2. Tirer sur la douille de l’ampoule
d’éclairage de la plaque d’immatricu-
lation pour déposer la douille et l’am-
poule.
1. Lentille du clignotant
2. Vis
2
1
1.
1
1.
2. Vis
2 1
UBX9F0F0.book Page 35 Wednesday, January 22, 2020 10:49 AM
Page 96 of 114

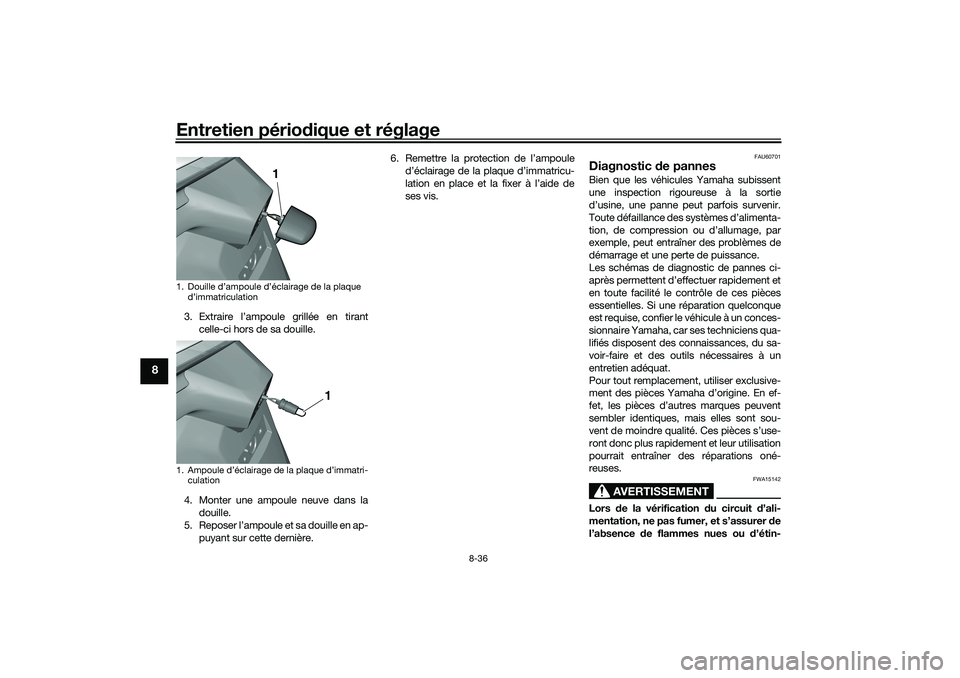

Entretien périodique et réglage
8-36
8
3. Extraire l’ampoule grillée en tirant
celle-ci hors de sa douille.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.6. Remettre la protection de l’ampoule
d’éclairage de la plaque d’immatricu-
lation en place et la fixer à l’aide de
ses vis.
FAU60701
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut parfois survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier le véhicule à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à un
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin-
1. Douille d’ampoule d’éclairage de la plaque
d’immatriculation
1. Ampoule d’éclairage de la plaque d’immatri-
culation
1
1
UBX9F0F0.book Page 36 Wednesday, January 22, 2020 10:49 AM
Page 97 of 114

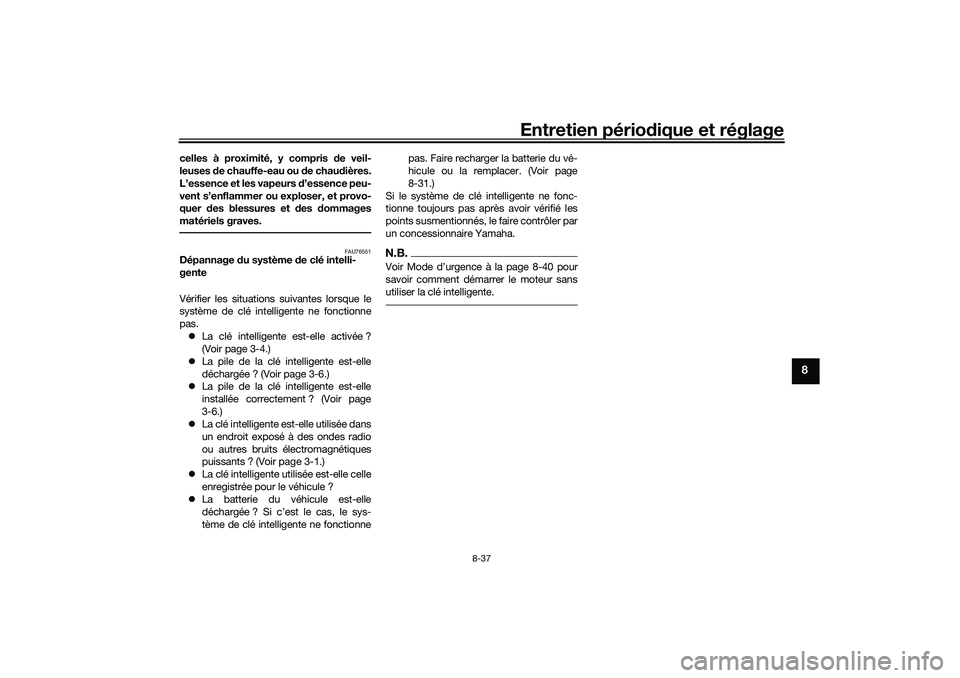

Entretien périodique et réglage
8-37
8
celles à proximité, y compris de veil-
leuses de chauffe-eau ou de chaudières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et des dommages
matériels graves.
FAU76551
Dépannage du système de clé intelli-
gente
Vérifier les situations suivantes lorsque le
système de clé intelligente ne fonctionne
pas.
La clé intelligente est-elle activée ?
(Voir page 3-4.)
La pile de la clé intelligente est-elle
déchargée ? (Voir page 3-6.)
La pile de la clé intelligente est-elle
installée correctement ? (Voir page
3-6.)
La clé intelligente est-elle utilisée dans
un endroit exposé à des ondes radio
ou autres bruits électromagnétiques
puissants ? (Voir page 3-1.)
La clé intelligente utilisée est-elle celle
enregistrée pour le véhicule ?
La batterie du véhicule est-elle
déchargée ? Si c’est le cas, le sys-
tème de clé intelligente ne fonctionnepas. Faire recharger la batterie du vé-
hicule ou la remplacer. (Voir page
8-31.)
Si le système de clé intelligente ne fonc-
tionne toujours pas après avoir vérifié les
points susmentionnés, le faire contrôler par
un concessionnaire Yamaha.
N.B.
savoir comment démarrer le moteur sans
utiliser la clé intelligente.
UBX9F0F0.book Page 37 Wednesday, January 22, 2020 10:49 AM
Page 98 of 114

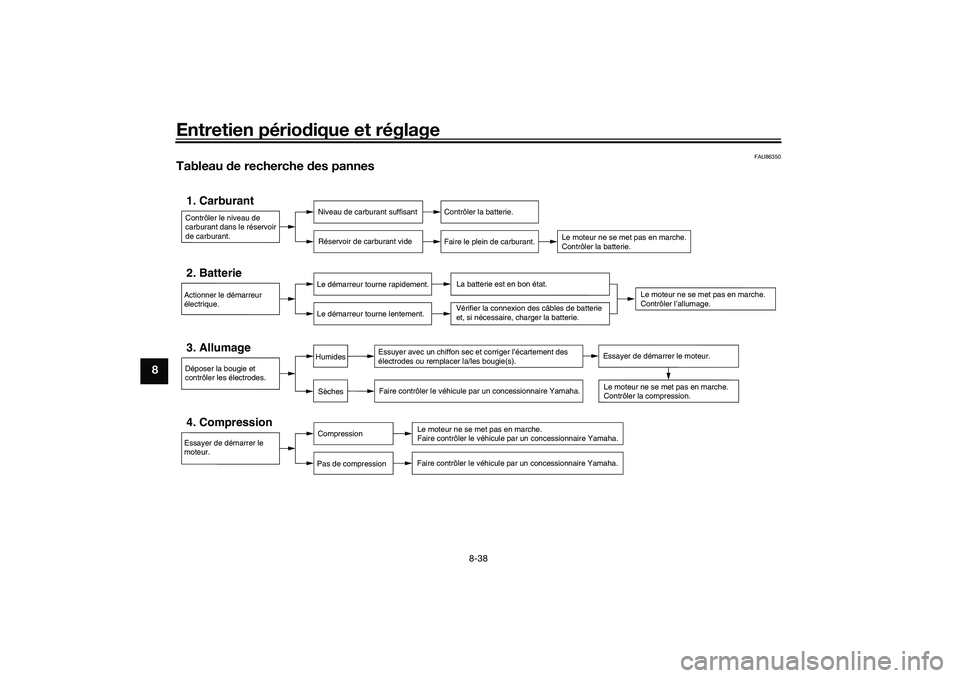

Entretien périodique et réglage
8-38
8
FAU86350
Tableau de recherche des pannesContrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Essayer de démarrer le
moteur.4. Compression
Compression
Pas de compression
Faire contrôler le véhicule par un concessionnaire Yamaha.Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer avec un chiffon sec et corriger l’écartement des
électrodes ou remplacer la/les bougie(s).
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
SèchesHumides
Essayer de démarrer le moteur.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Vérifier la connexion des câbles de batterie
et, si nécessaire, charger la batterie.
UBX9F0F0.book Page 38 Wednesday, January 22, 2020 10:49 AM
Page 99 of 114
Entretien périodique et réglage
8-39
8
FAU86420

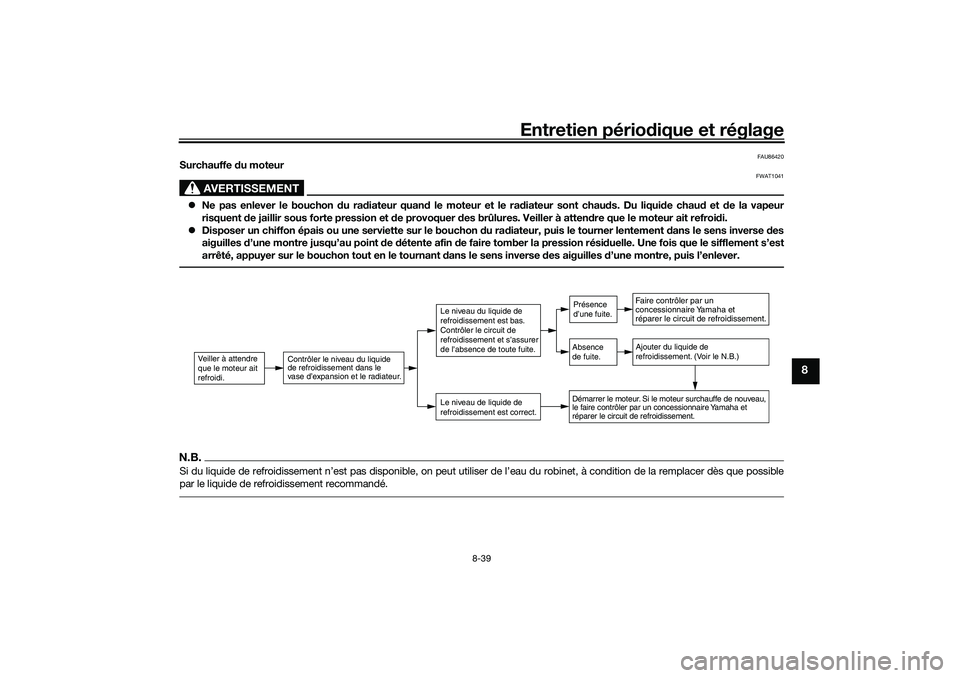

Surchauffe du moteur
AVERTISSEMENT
FWAT1041
Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur
risquent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.
Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement s’est
arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.N.B.Si du liquide de refroidissement n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès que possible
par le liquide de refroidissement recommandé.
Veiller à attendre
que le moteur ait
refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau de liquide de
refroidissement est correct.Le niveau du liquide de
refroidissement est bas.
Contrôler le circuit de
refroidissement et s
’assurer
de l
’absence de toute fuite.
Faire contrôler par un
concessionnaire Yamaha et
réparer le circuit de refroidissement.Ajouter du liquide de
refroidissement. (Voir le N.B.)
Démarrer le moteur. Si le moteur surchauffe de nouveau,
le faire contrôler par un concessionnaire Yamaha et
réparer le circuit de refroidissement. Présence
d’une fuite.
Absence
de fuite.
UBX9F0F0.book Page 39 Wednesday, January 22, 2020 10:49 AM
Page 100 of 114
Entretien périodique et réglage
8-40
8
FAU76561

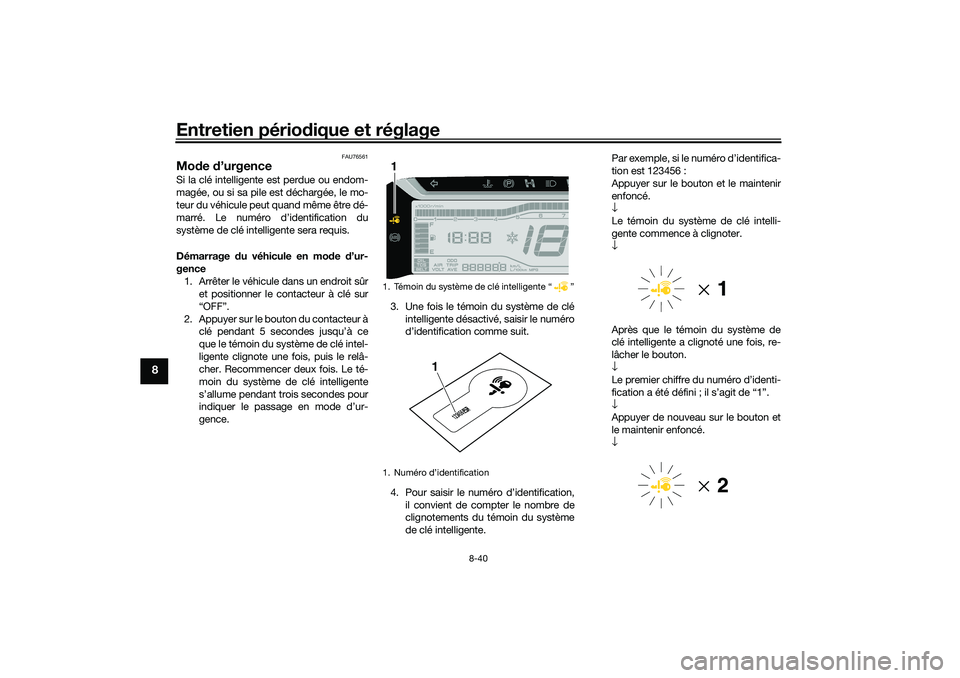

Mode d’urgence Si la clé intelligente est perdue ou endom-
magée, ou si sa pile est déchargée, le mo-
teur du véhicule peut quand même être dé-
marré. Le numéro d’identification du
système de clé intelligente sera requis.
Démarrage du véhicule en mode d’ur-
gence
1. Arrêter le véhicule dans un endroit sûr
et positionner le contacteur à clé sur
“OFF”.
2. Appuyer sur le bouton du contacteur à
clé pendant 5 secondes jusqu’à ce
que le témoin du système de clé intel-
ligente clignote une fois, puis le relâ-
cher. Recommencer deux fois. Le té-
moin du système de clé intelligente
s’allume pendant trois secondes pour
indiquer le passage en mode d’ur-
gence.3. Une fois le témoin du système de clé
intelligente désactivé, saisir le numéro
d’identification comme suit.
4. Pour saisir le numéro d’identification,
il convient de compter le nombre de
clignotements du témoin du système
de clé intelligente.Par exemple, si le numéro d’identifica-
tion est 123456 :
Appuyer sur le bouton et le maintenir
enfoncé.
↓
Le témoin du système de clé intelli-
gente commence à clignoter.
↓
Après que le témoin du système de
clé intelligente a clignoté une fois, re-
lâcher le bouton.
↓
Le premier chiffre du numéro d’identi-
fication a été défini ; il s’agit de “1”.
↓
Appuyer de nouveau sur le bouton et
le maintenir enfoncé.
↓
1. Témoin du système de clé intelligente “ ”
1. Numéro d’identification1
123456
1
UBX9F0F0.book Page 40 Wednesday, January 22, 2020 10:49 AM
