YAMAHA XSR 900 2022 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
4-30
1
2
345
6
7
8
9
10
11
12
13
JA NEJ JA NEJ JA NEJ
VARNING
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Ställ in motorns stoppknapp på körläge.
3. Vrid huvudströmbrytaren till påslaget läge.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?
Neutrallägeskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Dra i kopplingshandtaget.
8. Lägg in en växel.
9. Fäll ner sidostödet.
Stannar motorn?
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
När motorn har stannat:
10. Fäll upp sidostödet.
11. Dra i kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Kopplingskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Systemet är ok. Du kan köra med motorcykeln.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
BEA-9-M0.book 30 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

5-1
1
2
3
45
6
7
8
9
10
11
12
13

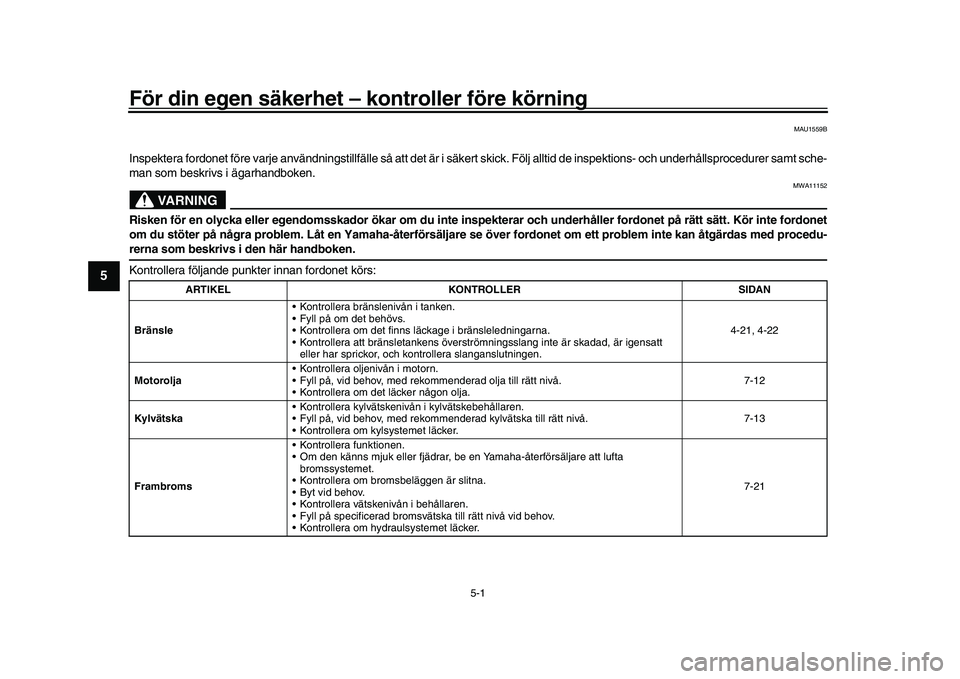

För din egen säkerhet – kontroller före körning
MAU1559B
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållspro cedurer samt sche-
man som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte insp ekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Ya maha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-rerna som beskrivs i den här handboken.
Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle Kontrollera bränslenivån i tanken.
Fyll på om det behövs.
Kontrollera om det finns läckage i bränsleledningarna.
Kontrollera att bränsletankens överströmningsslang inte är skadad, är igensatt
eller har sprickor, och kontrollera slanganslutningen. 4-21, 4-22
Motorolja Kontrollera oljenivån i motorn.
Fyll på, vid behov, med rekommenderad olja till rätt nivå.
Kontrollera om det läcker någon olja. 7-12
Kylvätska Kontrollera kylvätskenivån i kylvätskebehållaren.
Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
Kontrollera om kylsystemet läcker. 7-13
Frambroms Kontrollera funktionen.
Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta
bromssystemet.
Kontrollera om bromsbeläggen är slitna.
Byt vid behov.
Kontrollera vätskenivån i behållaren.
Fyll på specificerad bromsvätska till rätt nivå vid behov.
Kontrollera om hydraulsystemet läcker. 7-21
BEA-9-M0.book 1 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

För din egen säkerhet – kontroller före körning
5-2
1
2
3
456
7
8
9
10
11
12
13
Bakbroms Kontrollera funktionen.
Om den känns mjuk eller fjädrar, be
en Yamaha-återförsäljare att lufta
bromssystemet.
Kontrollera om bromsbeläggen är slitna.
Byt vid behov.
Kontrollera vätskenivån i behållaren.
Fyll på specificerad bromsvät ska till rätt nivå vid behov.
Kontrollera om hydraulsystemet läcker. 7-21
Koppling Kontrollera funktionen.
Smörj kabeln om det behövs.
Kontrollera glappet i handtaget.
Justera vid behov. 7-19
Gashandtag Kontrollera att det rör sig obehindrat och återgår till hemläget automatiskt. 7-24
Reglagekablar Kontrollera att det går mjukt.
Smörj om det behövs. 7-24
Kedja Kontrollera kedjespänningen.
Justera vid behov.
Kontrollera kedjans skick.
Smörj om det behövs. 7-22, 7-24
Hjul och däck Kontrollera om de är skadade.
Kontrollera mönsterdjup och däckens skick.
Kontrollera lufttrycket.
Korrigera vid behov. 7-16, 7-18
Bromspedal och växelpedal Kontrollera att det går mjukt.
Smörj ledpunkterna om det behövs. 7-25
Broms- och
kopplingshandtag Kontrollera att det går mjukt.
Smörj ledpunkterna om det behövs.
7-25
Sidostöd Kontrollera att det går mjukt.
Smörj ledpunkten om det behövs. 7-26
Ramfästen Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
Dra åt om det behövs. —
Instrument, belysning,
signaler och kontakter Kontrollera funktionen.
Korrigera vid behov.
—
ARTIKEL
KONTROLLER SIDAN
BEA-9-M0.book 2 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

För din egen säkerhet – kontroller före körning
5-3
1
2
3
45
6
7
8
9
10
11
12
13

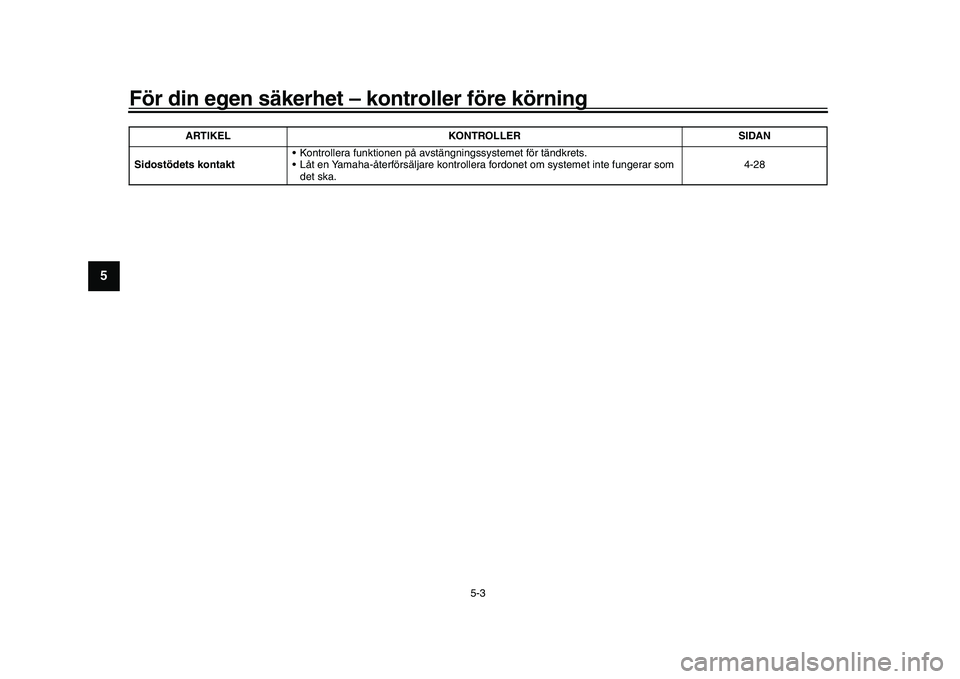

Sidostödets kontakt Kontrollera funktionen på avstängningssystemet för tändkrets.
Låt en Yamaha-återförsäljare kontrollera
fordonet om systemet inte fungerar som
det ska. 4-28
ARTIKEL KONTROLLER SIDAN
BEA-9-M0.book 3 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

6-1
1
2
3
4
567
8
9
10
11
12
13

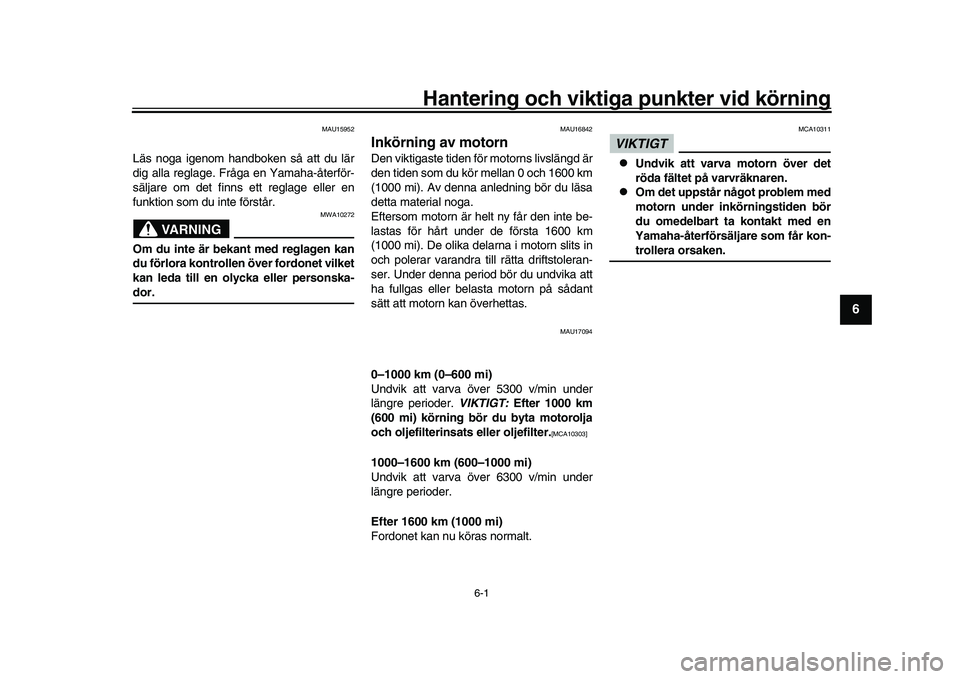

Hantering och viktiga punkter vid körning
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-dor.
MAU16842
Inkörning av motornDen viktigaste tiden för motorns livslängd är
den tiden som du kör mellan 0 och 1600 km
(1000 mi). Av denna anledning bör du läsa
detta material noga.
Eftersom motorn är helt ny får den inte be-
lastas för hårt under de första 1600 km
(1000 mi). De olika delarna i motorn slits in
och polerar varandra till rätta driftstoleran-
ser. Under denna period bör du undvika att
ha fullgas eller belasta motorn på sådant
sätt att motorn kan överhettas.
MAU17094
0–1000 km (0–600 mi)
Undvik att varva över 5300 v/min under
längre perioder. VIKTIGT: Efter 1000 km
(600 mi) körning bör du byta motorolja
och oljefilterinsats eller oljefilter.
[MCA10303]
1000–1600 km (600–1000 mi)
Undvik att varva över 6300 v/min under
längre perioder.
Efter 1600 km (1000 mi)
Fordonet kan nu köras normalt.
VIKTIGT
MCA10311

Undvik att varva motorn över det
röda fältet på varvräknaren.

Om det uppstår något problem med
motorn under inkörningstiden bör
du omedelbart ta kontakt med en
Yamaha-återförsäljare som får kon-trollera orsaken.
BEA-9-M0.book 1 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Hantering och viktiga punkter vid körning
6-2
1
2
3
4
56
7
8
9
10
11
12
13
MAU91411
Starta motornTändkretsens avstängni ngssystem gör att
det går att starta när:
växeln ligger i neutralläge eller

en växel ligger i, sidostödet är uppfällt
och kopplingshandtaget trycks in.
Starta motorn
1. Vrid huvudströmbrytaren till påslaget läge och ställ in motorns stoppknapp
på körläget.
2. Kontrollera att indikatorn och varnings- lamporna tänds i några sekunder och
sedan slocknar. (Se sidan 4-5.)TIPS
Starta inte motorn om felindikeringen
fortsätter att lysa.

Varningslampan för oljetryck och kyl-
vätska ska tändas och lysa tills motorn
har startat.

ABS-varningslampan ska tändas och
lysa tills fordonet når en hastighet på 5km/h (3 mi/h).
VIKTIGT
MCA24110
Om en varnings- eller indikatorlampa
inte fungerar så som beskrivs ovan ska
du låta en Yamaha-återförsäljare kon-
trollera fordonet.
3. Lägg växeln i neutralläge.
4. Starta motorn genom att trycka på startknappen.
5. Släpp startknappen när motorn startar eller efter 5 sekunder. Vänta i 10 sek-
under på att batterispänningen ska
återställas innan du trycker på knap-
pen igen.TIPSOm motorn inte startar kan du prova igen
genom att vrida gashandtaget 1/4 varv (20grader) till öppet läge.VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
1. 1/4 varv (20 grader)
111
BEA-9-M0.book 2 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Hantering och viktiga punkter vid körning
6-3
1
2
3
4
567
8
9
10
11
12
13
MAU68221
TIPSDen här modellen är utrustad med:
en tröghetsmätare (IMU). Enheten
stoppar motorn i händelse av att fordo-
net välter. Stäng av och slå på huvud-
strömbrytaren innan du försöker starta
om motorn. Om de tta inte görs kom-
mer motorn inte att starta även om mo-
torn går runt när startknappen trycks
in.

ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. Tryck bara på startknappen för attstarta om motorn om den stannar.
MAU91542
VäxlingGenom att utnyttja växlarna kan du styra
den tillgängliga motoreffekten som behövs
för start, acceleration, körning uppför branta
backar osv. Växellägena visas på bilden.TIPS
Tryck ned växelpedalen flera gånger
tills den inte går ner längre och höj den
sedan en aning när du vill lägga in fril-
äget ( ).

Den här modellen är utrustad medsnabbväxling. (Se sidan 3-5.)
VIKTIGT
MCA22523

Tryck ned växelpedalen ordentligt tills du känner att växelbytet har
slutförts när du växlar.

Låt inte motorcykeln rulla för länge
i friläge med motorn avstängd och
bogsera inte motorcykeln långa
sträckor. Växellådan får bara till-
räckligt med smörjning så länge
motorn är igång. Otillräcklig smörj-
ning kan skada växellådan.

När snabbväxlingen inte används
ska du alltid dra i kopplingshandta-
get när du växlar för att förhindra
skador på motorn, växellådan ochdrivlinan.
MAU85370
Starta och accelerera
1. Lossa kopplingen genom att trycka in kopplingshandtaget.
2. Lägg in ettans växel. Indikeringslam- pan för neutralläge bör slockna.
3. Öka gasen gradvis och släpp samtidigt
kopplingshandtaget sakta.
4. När du har börjat köra ska du minska gasen och samtidigt trycka in kopp-
lingshandtaget snabbt.
5. Lägg in tvåans växel. (Se till att du inte lägger in neutralläget.)
6. Öppna upp gasen delvis och släpp gradvis kopplingshandtaget.
7. Följ samma procedur när du växlar
1. Växellägen
2. Växelpedal
222
11
1
N 2 3
4
5
6
BEA-9-M0.book 3 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Hantering och viktiga punkter vid körning
6-4
1
2
3
4
56
7
8
9
10
11
12
13

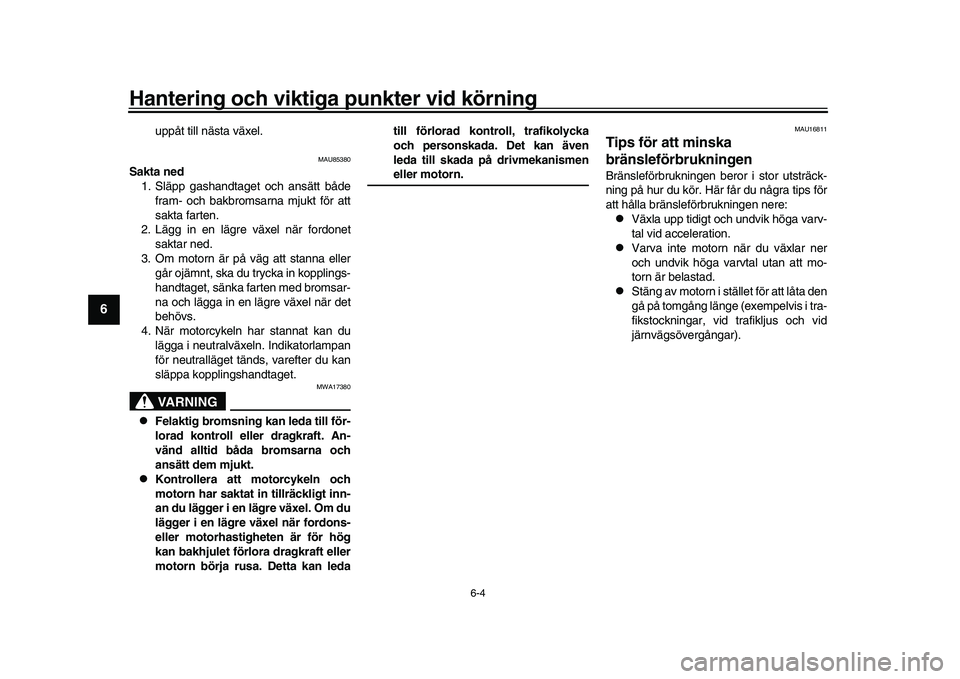

uppåt till nästa växel.
MAU85380
Sakta ned 1. Släpp gashandtaget och ansätt både fram- och bakbromsarna mjukt för att
sakta farten.
2. Lägg in en lägre växel när fordonet saktar ned.
3. Om motorn är på väg att stanna eller går ojämnt, ska du trycka in kopplings-
handtaget, sänka farten med bromsar-
na och lägga in en lägre växel när det
behövs.
4. När motorcykeln har stannat kan du
lägga i neutralväxeln. Indikatorlampan
för neutralläget tänds, varefter du kan
släppa kopplingshandtaget.
VARNING
MWA17380

Felaktig bromsning kan leda till för-
lorad kontroll eller dragkraft. An-
vänd alltid båda bromsarna och
ansätt dem mjukt.

Kontrollera att motorcykeln och
motorn har saktat in tillräckligt inn-
an du lägger i en lägre växel. Om du
lägger i en lägre växel när fordons-
eller motorhastigheten är för hög
kan bakhjulet förlora dragkraft eller
motorn börja rusa. Detta kan leda till förlorad kont
roll, trafikolycka
och personskada. Det kan även
leda till skada på drivmekanismen
eller motorn.
MAU16811
Tips för att minska
bränsleförbrukningenBränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere:
Växla upp tidigt och undvik höga varv-
tal vid acceleration.

Varva inte motorn när du växlar ner
och undvik höga varvtal utan att mo-
torn är belastad.

Stäng av motorn i stället för att låta den
gå på tomgång länge (exempelvis i tra-
fikstockningar, vid trafikljus och vid
järnvägsövergångar).
BEA-9-M0.book 4 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Hantering och viktiga punkter vid körning
6-5
1
2
3
4
567
8
9
10
11
12
13
MAU17214

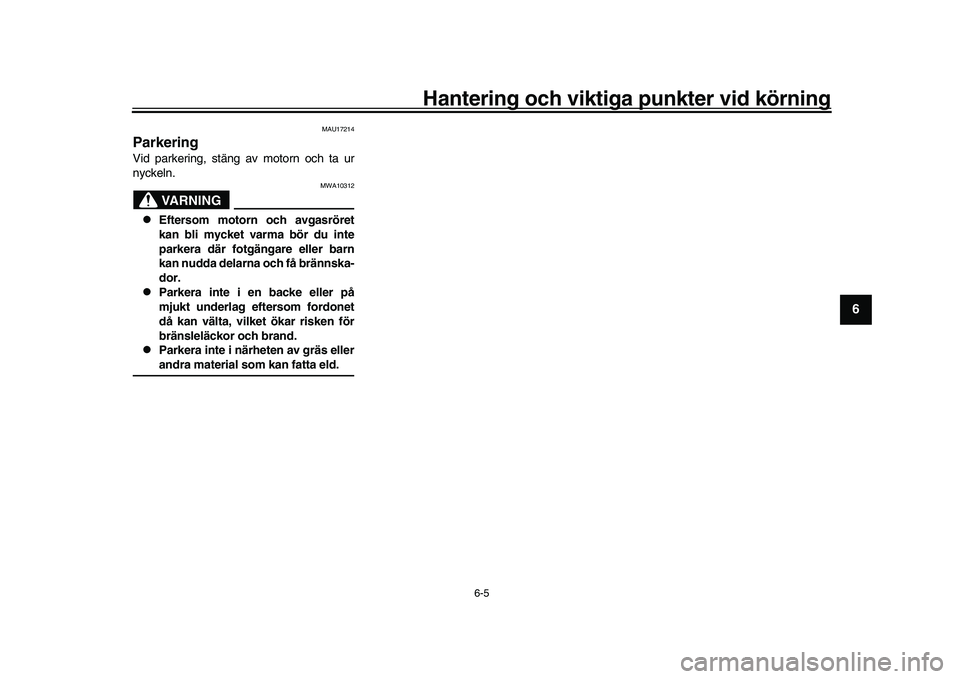

ParkeringVid parkering, stäng av motorn och ta ur
nyckeln.
VARNING
MWA10312

Eftersom motorn och avgasröret
kan bli mycket varma bör du inte
parkera där fotgängare eller barn
kan nudda delarna och få brännska-
dor.

Parkera inte i en backe eller på
mjukt underlag eftersom fordonet
då kan välta, vilket ökar risken för
bränsleläckor och brand.

Parkera inte i närheten av gräs ellerandra material som kan fatta eld.
BEA-9-M0.book 5 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

7-1
1
2
3
4
5
67
8
9
10
11
12
13

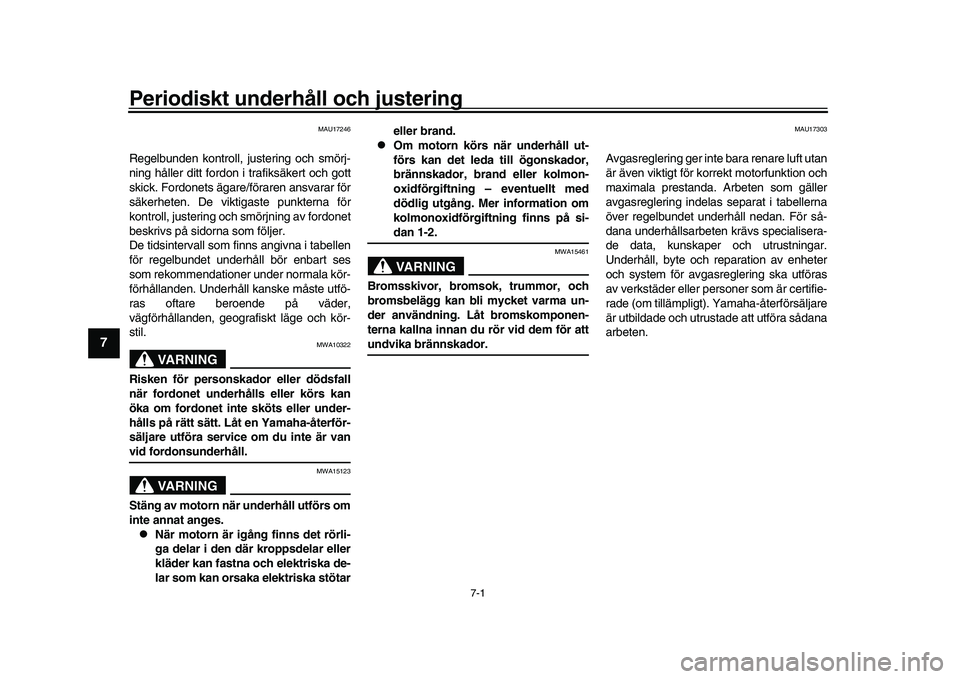

Periodiskt underhåll och justering
MAU17246
Regelbunden kontroll, justering och smörj-
ning håller ditt fordon i trafiksäkert och gott
skick. Fordonets ägare/ föraren ansvarar för
säkerheten. De viktigaste punkterna för
kontroll, justering och smörjning av fordonet
beskrivs på sidorna som följer.
De tidsintervall som finns angivna i tabellen
för regelbundet underhåll bör enbart ses
som rekommendationer under normala kör-
förhållanden. Underhåll kanske måste utfö-
ras oftare beroende på väder,
vägförhållanden, geografiskt läge och kör-
stil.
VARNING
MWA10322
Risken för personskador eller dödsfall
när fordonet underhålls eller körs kan
öka om fordonet inte sköts eller under-
hålls på rätt sätt. Låt en Yamaha-återför-
säljare utföra service om du inte är vanvid fordonsunderhåll.
VARNING
MWA15123
Stäng av motorn när underhåll utförs om
inte annat anges.
När motorn är igång finns det rörli-
ga delar i den där kroppsdelar eller
kläder kan fastna och elektriska de-
lar som kan orsaka elektriska stötar eller brand.

Om motorn körs när underhåll ut-
förs kan det leda till ögonskador,
brännskador, brand eller kolmon-
oxidförgiftning – eventuellt med
dödlig utgång. Mer information om
kolmonoxidförgiftning finns på si-dan 1-2.VARNING
MWA15461
Bromsskivor, bromsok, trummor, och
bromsbelägg kan bli mycket varma un-
der användning. Låt bromskomponen-
terna kallna innan du rör vid dem för attundvika brännskador.
MAU17303
Avgasreglering ger inte
bara renare luft utan
är även viktigt för korrekt motorfunktion och
maximala prestanda. Arbeten som gäller
avgasreglering indelas separat i tabellerna
över regelbundet underhåll nedan. För så-
dana underhållsarbeten krävs specialisera-
de data, kunskaper och utrustningar.
Underhåll, byte och reparation av enheter
och system för avgasreglering ska utföras
av verkstäder eller personer som är certifie-
rade (om tillämpligt). Yamaha-återförsäljare
är utbildade och utrustade att utföra sådana
arbeten.
BEA-9-M0.book 1 ページ ２０２１年１２月２０日　月曜日　午後３時５３分
