YAMAHA XSR 900 2022 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
7-2
1
2
3
4
5
678
9
10
11
12
13
MAU85230

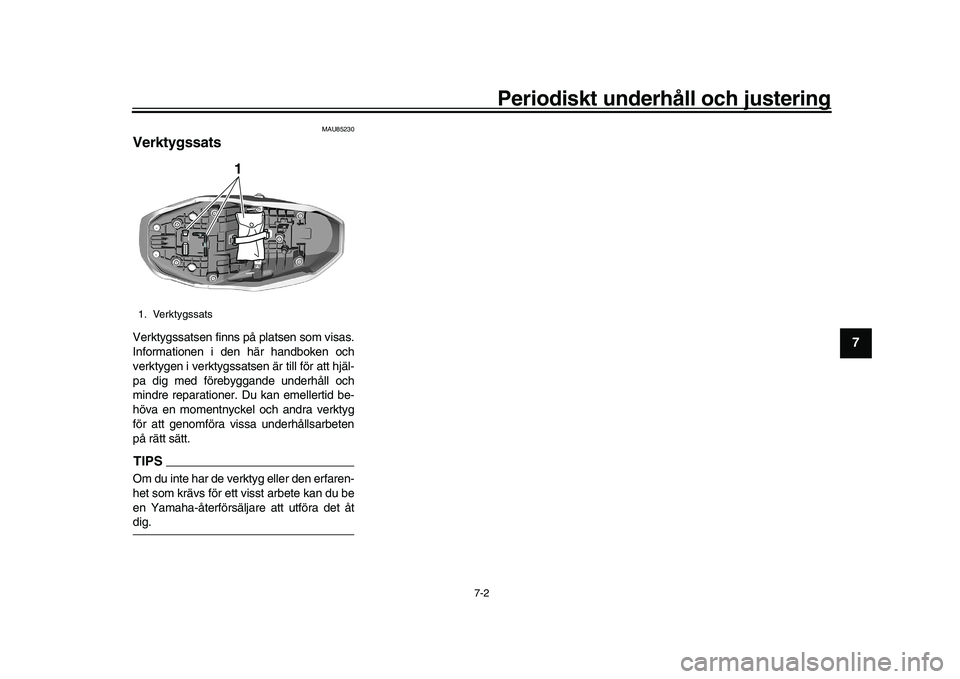

VerktygssatsVerktygssatsen finns på platsen som visas.
Informationen i den här handboken och
verktygen i verktygssatsen är till för att hjäl-
pa dig med förebyggande underhåll och
mindre reparationer. Du kan emellertid be-
höva en momentnyckel och andra verktyg
för att genomföra vissa underhållsarbeten
på rätt sätt.TIPSOm du inte har de verktyg eller den erfaren-
het som krävs för ett visst arbete kan du be
en Yamaha-återförsäljare att utföra det åtdig.1. Verktygssats
1
BEA-9-M0.book 2 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Periodiskt underhåll och justering
7-3
1
2
3
4
5
67
8
9
10
11
12
13
MAU71033

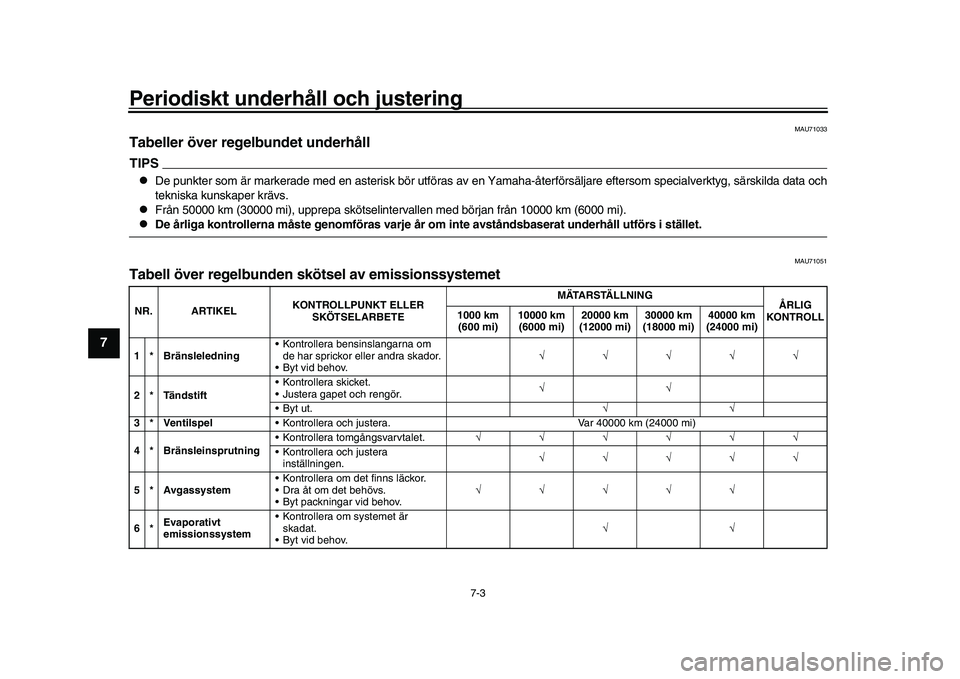

Tabeller över regelbundet underhållTIPS
De punkter som är markerade med en asterisk bör utföras av en Yamaha-återförsäljare eftersom specialverktyg, särskilda data och
tekniska kunskaper krävs.

Från 50000 km (30000 mi), upprepa skötselintervallen med början från 10000 km (6000 mi).

De årliga kontrollerna måste genomföras varje år om inte avståndsbaserat underhåll utförs i stället.
MAU71051
Tabell över regelbunden skötsel av emissionssystemetNR. ARTIKEL KONTROLLPUNKT ELLER
SKÖTSELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KONTROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 * Bränsleledning Kontrollera bensinslangarna om
de har sprickor eller andra skador.
Byt vid behov. 
2*Tändstift Kontrollera skicket.
Justera gapet och rengör.


3 * Ventilspel Kontrollera och justera. Var 40000 km (24000 mi)
4 * Bränsleinsprutning Kontrollera tomgångsvarvtalet.

Kontrollera och justera inställningen. 
5 * Avgassystem Kontrollera om det finns läckor.
Dra åt om det behövs.
Byt packningar vid behov. 
6* Evaporativt
emissionssystem Kontrollera om systemet är
skadat.
Byt vid behov. 
BEA-9-M0.book 3 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Periodiskt underhåll och justering
7-4
1
2
3
4
5
678
9
10
11
12
13
MAU71353

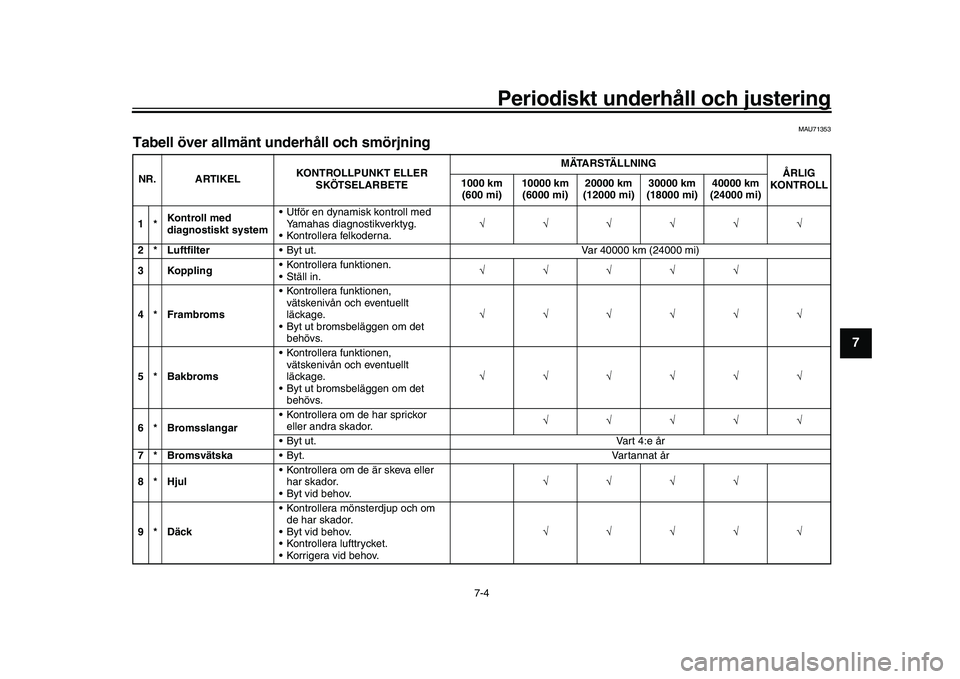

Tabell över allmänt underhåll och smörjningNR. ARTIKEL KONTROLLPUNKT ELLER
SKÖTSELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KONTROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Kontroll med
diagnostiskt system Utför en dynamisk kontroll med
Yamahas diagnostikverktyg.
Kontrollera felkoderna. 
2 * Luftfilter Byt ut. Var 40000 km (24000 mi)
3 Koppling Kontrollera funktionen.
Ställ in. 
4 * Frambroms Kontrollera funktionen,
vätskenivån och eventuellt
läckage.
Byt ut bromsbeläggen om det behövs. 
5 * Bakbroms Kontrollera funktionen,
vätskenivån och eventuellt
läckage.
Byt ut bromsbeläggen om det behövs. 
6 * Bromsslangar Kontrollera om de har sprickor
eller andra skador. 
Byt ut. Vart 4:e år
7 * Bromsvätska Byt. Vartannat år
8*Hjul Kontrollera om de är skeva eller
har skador.
Byt vid behov. 
9*Däck Kontrollera mönsterdjup och om
de har skador.
Byt vid behov.
Kontrollera lufttrycket.
Korrigera vid behov. 
BEA-9-M0.book 4 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Periodiskt underhåll och justering
7-5
1
2
3
4
5
67
8
9
10
11
12
13

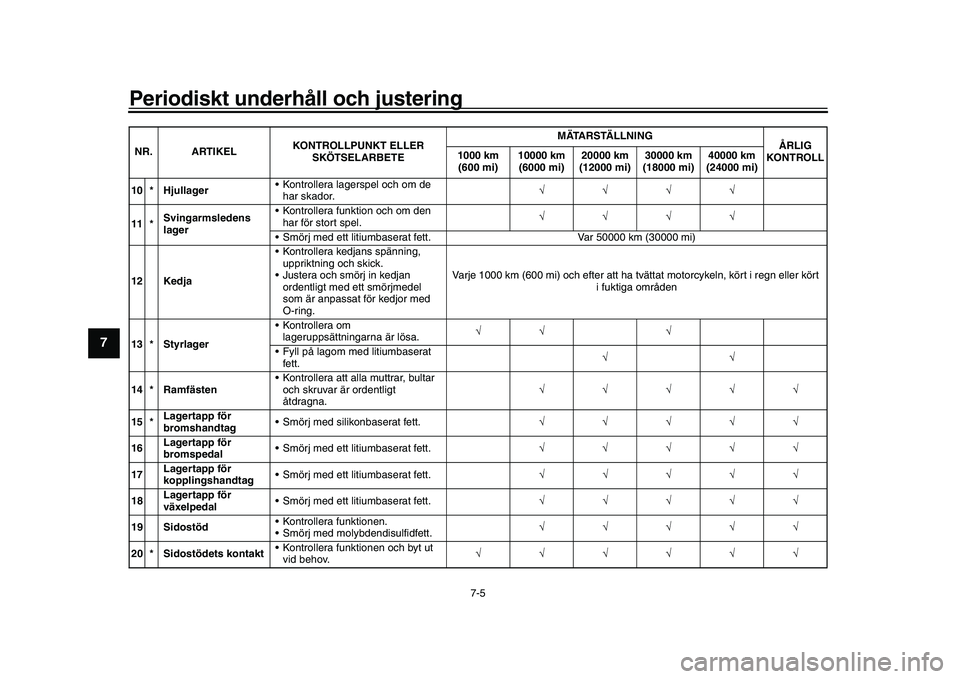

10 * Hjullager Kontrollera lagerspel och om de
har skador. 
11 * Svingarmsledens
lager Kontrollera funktion och om den
har för stort spel. 
Smörj med ett litiumbaserat fett. Var 50000 km (30000 mi)
12 Kedja Kontrollera kedjans spänning,
uppriktning och skick.
Justera och smörj in kedjan ordentligt med ett smörjmedel
som är anpassat för kedjor med
O-ring. Varje 1000 km (600 mi) och efter att ha tvä
ttat motorcykeln, kört i regn eller kört
i fuktiga områden
13 * Styrlager Kontrollera om
lageruppsättningarna är lösa.  
Fyll på lagom med litiumbaserat fett. 
14 * Ramfästen Kontrollera att alla muttrar, bultar
och skruvar är ordentligt
åtdragna. 
15 * Lagertapp för
bromshandtag Smörj med silikonbaserat fett.

16 Lagertapp för
bromspedal Smörj med ett litiumbaserat fett.

17 Lagertapp för
kopplingshandtag Smörj med ett litiumbaserat fett.

18 Lagertapp för
växelpedal Smörj med ett litiumbaserat fett.

19 Sidostöd Kontrollera funktionen.
Smörj med molybdendisulfidfett. 
20 * Sidostödets kontakt Kontrollera funktionen och byt ut
vid behov. 
NR. ARTIKEL
KONTROLLPUNKT ELLER
SKÖTSELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KONTROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)BEA-9-M0.book 5 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Periodiskt underhåll och justering
7-6
1
2
3
4
5
678
9
10
11
12
13

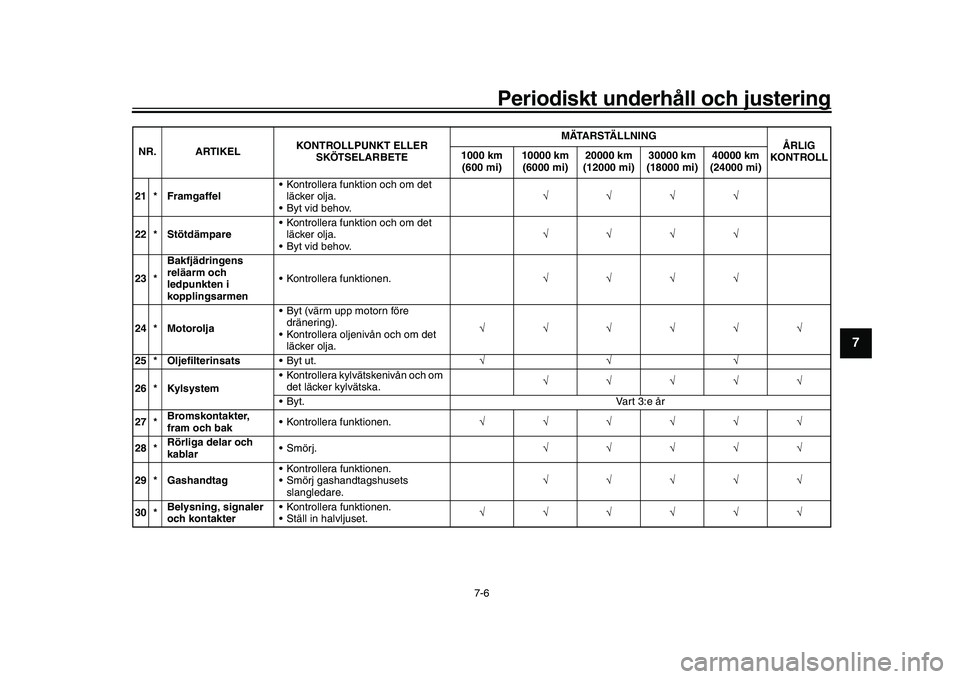

21 * Framgaffel Kontrollera funktion och om det
läcker olja.
Byt vid behov. 
22 * Stötdämpare Kontrollera funktion och om det
läcker olja.
Byt vid behov. 
23 * Bakfjädringens
reläarm och
ledpunkten i
kopplingsarmen Kontrollera funktionen.

24 * Motorolja Byt (värm upp motorn före
dränering).
Kontrollera oljenivån och om det läcker olja. 
25 * Oljefilterinsats 
26 * Kylsystem Kontrollera kylvätskenivån och om
det läcker kylvätska. 
Byt. Vart 3:e år
27 * Bromskontakter,
fram och bak Kontrollera funktionen.

28 * Rörliga delar och
kablar

29 * Gashandtag Kontrollera funktionen.
Smörj gashandtagshusets
slangledare. 
30 * Belysning, signaler
och kontakter Kontrollera funktionen.
Ställ in halvljuset.

NR. ARTIKEL
KONTROLLPUNKT ELLER
SKÖTSELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KONTROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BEA-9-M0.book 6 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Periodiskt underhåll och justering
7-7
1
2
3
4
5
67
8
9
10
11
12
13
MAU72800

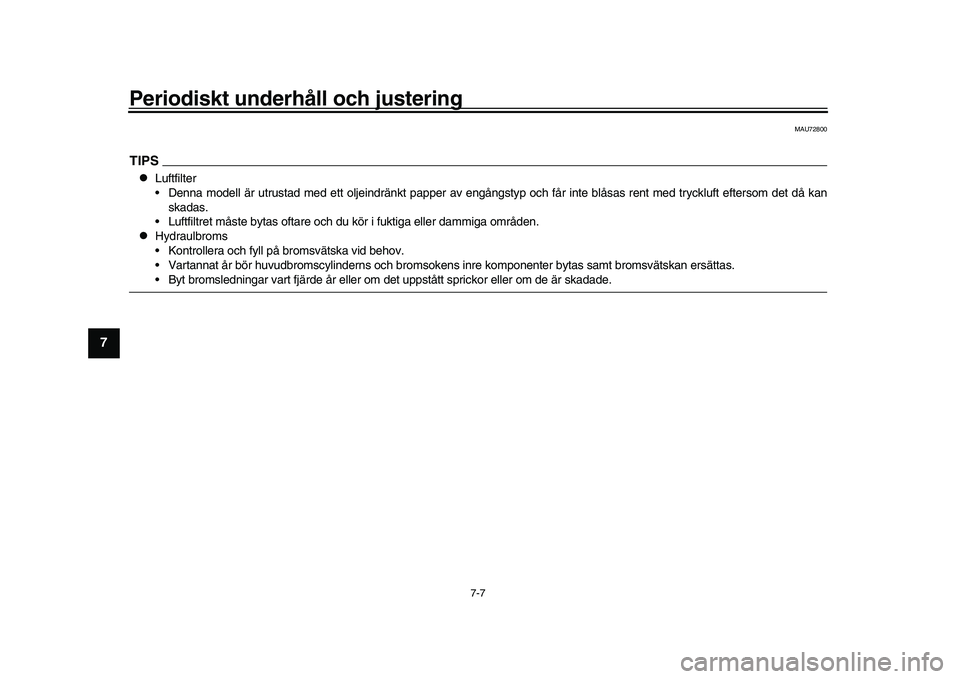

TIPS
Luftfilter
Denna modell är utrustad med ett oljeindränkt papper av engångstyp och får inte blåsas rent med tryckluft eftersom det då kan skadas.
Luftfiltret måste bytas oftare och du kör i fuktiga eller dammiga områden.

Hydraulbroms
Kontrollera och fyll på bromsvätska vid behov.
Vartannat år bör huvudbroms cylinderns och bromsokens inre komponent er bytas samt bromsvätskan ersättas. Byt bromsledningar vart fjärde år eller om det uppstått sprickor eller om de är skadade.
BEA-9-M0.book 7 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Periodiskt underhåll och justering
7-8
1
2
3
4
5
678
9
10
11
12
13
MAU94891

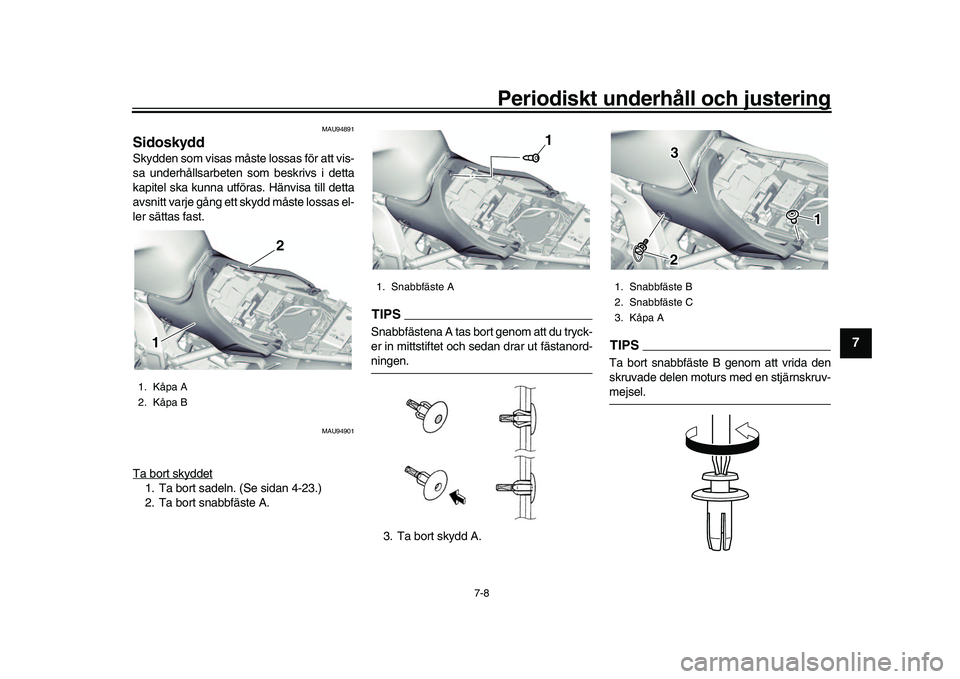

SidoskyddSkydden som visas måste lossas för att vis-
sa underhållsarbeten som beskrivs i detta
kapitel ska kunna utföras. Hänvisa till detta
avsnitt varje gång ett skydd måste lossas el-
ler sättas fast.
MAU94901
Ta bort skyddet1. Ta bort sadeln. (Se sidan 4-23.)
2. Ta bort snabbfäste A.
TIPSSnabbfästena A tas bort genom att du tryck-
er in mittstiftet och sedan drar ut fästanord-ningen.
3. Ta bort skydd A.
TIPSTa bort snabbfäste B genom att vrida den
skruvade delen moturs med en stjärnskruv-mejsel.
1. Kåpa A
2. Kåpa B
1 1 1 2 2
1. Snabbfäste A
111
1. Snabbfäste B
2. Snabbfäste C
3. Kåpa A
111
2233
BEA-9-M0.book 8 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Periodiskt underhåll och justering
7-9
1
2
3
4
5
67
8
9
10
11
12
13

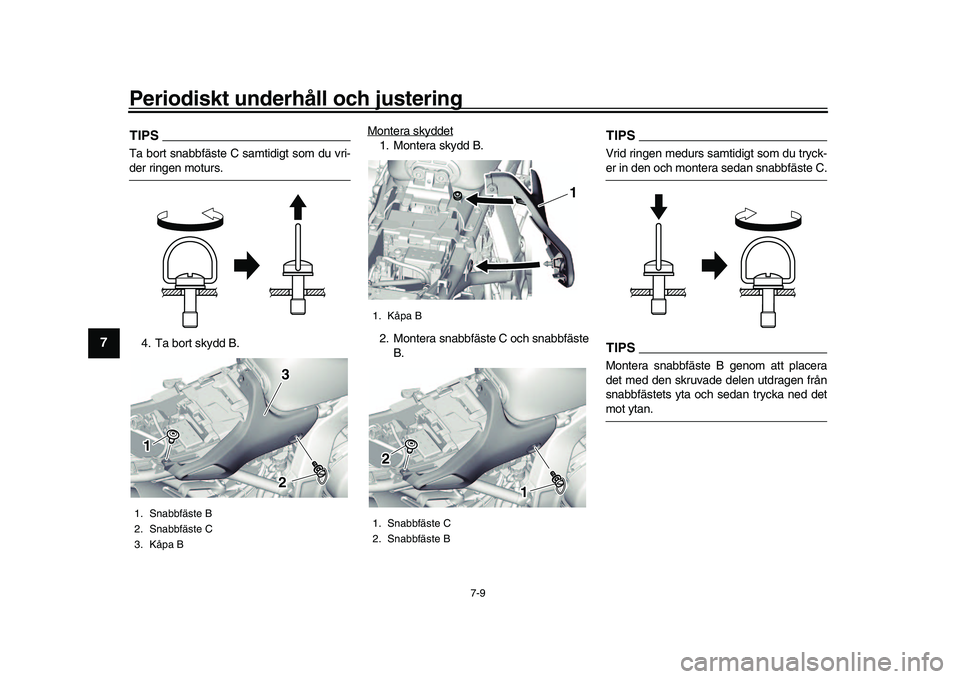

TIPSTa bort snabbfäste C samtidigt som du vri-der ringen moturs.
4. Ta bort skydd B. Montera skyddet
1. Montera skydd B.
2. Montera snabbfäste C och snabbfäste
B.
TIPSVrid ringen medurs samtidigt som du tryck-er in den och montera sedan snabbfäste C.TIPSMontera snabbfäste B genom att placera
det med den skruvade delen utdragen från
snabbfästets yta och sedan trycka ned detmot ytan.
1. Snabbfäste B
2. Snabbfäste C
3. Kåpa B111
2233
1. Kåpa B
1. Snabbfäste C
2. Snabbfäste B
1 1 1
111
22
BEA-9-M0.book 9 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Periodiskt underhåll och justering
7-10
1
2
3
4
5
678
9
10
11
12
13

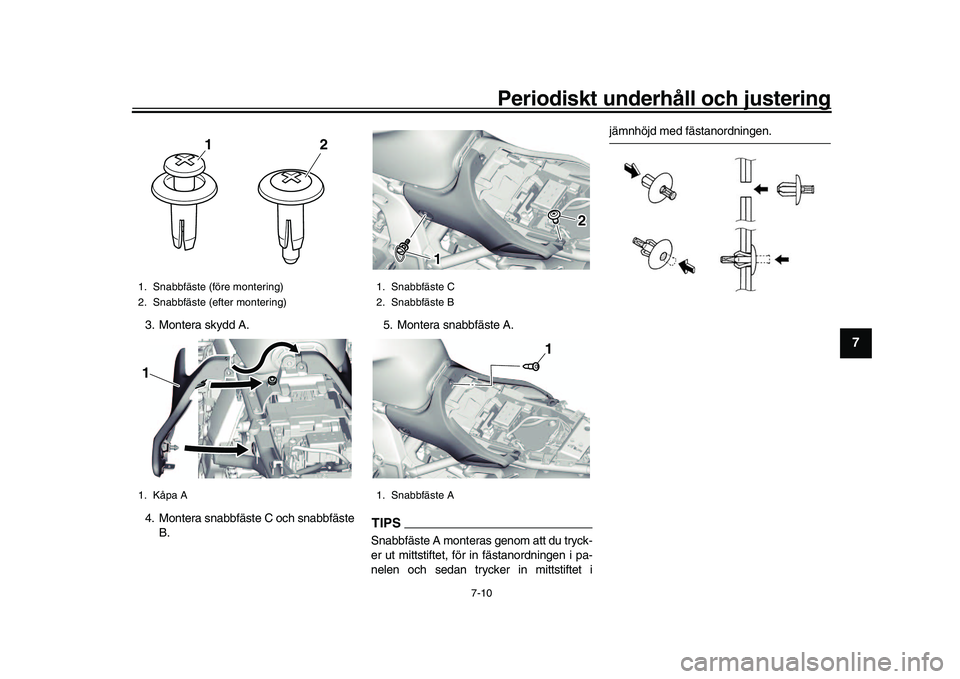

3. Montera skydd A.
4. Montera snabbfäste C och snabbfäste B. 5. Montera snabbfäste A.
TIPSSnabbfäste A monter
as genom att du tryck-
er ut mittstiftet, för in fästanordningen i pa-
nelen och sedan trycker in mittstiftet i
jämnhöjd med fästanordningen.
1. Snabbfäste (före montering)
2. Snabbfäste (efter montering)
1. Kåpa A
12
1 1 1
1. Snabbfäste C
2. Snabbfäste B
1. Snabbfäste A
111
22
1 1 1
BEA-9-M0.book 10 ページ ２０２１年１２月２０日　月曜日　午後３時５３分

Periodiskt underhåll och justering
7-11
1
2
3
4
5
67
8
9
10
11
12
13
MAU19653

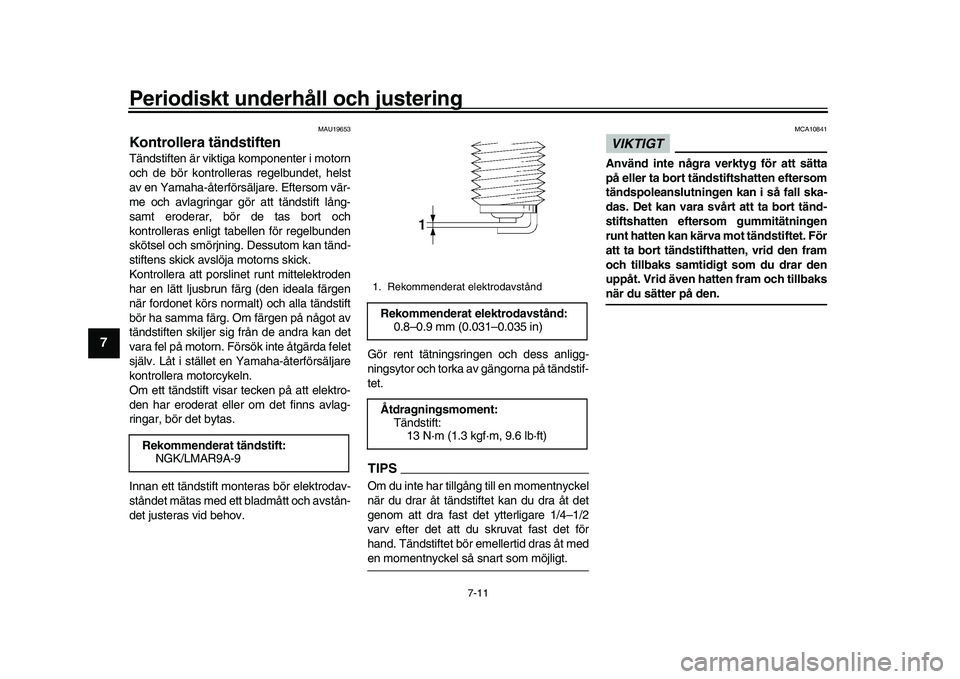

Kontrollera tändstiftenTändstiften är viktiga komponenter i motorn
och de bör kontrolleras regelbundet, helst
av en Yamaha-återförsäljare. Eftersom vär-
me och avlagringar gör att tändstift lång-
samt eroderar, bör de tas bort och
kontrolleras enligt tabellen för regelbunden
skötsel och smörjning. Dessutom kan tänd-
stiftens skick avslöja motorns skick.
Kontrollera att porslinet runt mittelektroden
har en lätt ljusbrun färg (den ideala färgen
när fordonet körs normalt) och alla tändstift
bör ha samma färg. Om färgen på något av
tändstiften skiljer sig från de andra kan det
vara fel på motorn. Försök inte åtgärda felet
själv. Låt i stället en Yamaha-återförsäljare
kontrollera motorcykeln.
Om ett tändstift visar tecken på att elektro-
den har eroderat eller om det finns avlag-
ringar, bör det bytas.
Innan ett tändstift monteras bör elektrodav-
ståndet mätas med ett bladmått och avstån-
det justeras vid behov. Gör rent tätningsringen och dess anligg-
ningsytor och torka av gängorna på tändstif-
tet.
TIPSOm du inte har tillgång till en momentnyckel
när du drar åt tändstiftet kan du dra åt det
genom att dra fast det ytterligare 1/4–1/2
varv efter det att du skruvat fast det för
hand. Tändstiftet bör emellertid dras åt meden momentnyckel så snart som möjligt.
VIKTIGT
MCA10841
Använd inte några verktyg för att sätta
på eller ta bort tändstiftshatten eftersom
tändspoleanslutningen kan i så fall ska-
das. Det kan vara svårt att ta bort tänd-
stiftshatten eftersom gummitätningen
runt hatten kan kärva mot tändstiftet. För
att ta bort tändstiftha
tten, vrid den fram
och tillbaks samtidigt som du drar den
uppåt. Vrid även hatten fram och tillbaksnär du sätter på den.
Rekommenderat tändstift: NGK/LMAR9A-9
1. Rekommenderat elektrodavståndRekommenderat elektrodavstånd: 0.8–0.9 mm (0.031–0.035 in)
Åtdragningsmoment: Tändstift:13 N·m (1.3 kgf·m, 9.6 lb·ft)
