YAMAHA XSR 900 2022 Instructieboekje (in Dutch)

Speciale kenmerken
3-5
1
234
5
6
7
8
9
10
11
12
13
DAU91341
SnelschakelsysteemHet snelschakelsysteem maakt elektro-
nisch ondersteund schakelen zonder kop-
pelingshendel mogelijk. Als de sensor op de
schakelstang de juiste beweging van het
schakelpedaal waarneemt, wordt het mo-
torvermogen kortstondig aangepast om
schakelen mogelijk te maken.
Het snelschakelsysteem werkt niet als de
koppelingshendel wordt ingetrokken, nor-
maal schakelen is dus ook mogelijk als het
snelschakelsysteem is ingeschakeld. Con-
troleer de indicator s nelschakelen voor ac-
tuele status- en bruikbaarheidsinformatie.
Opschakelomstandigheden
Rijsnelheid ten minste 20 km/h (12
mi/h)

Motortoerental ten minste 2200 tpm

Optrekken (gasklep open) Terugschakelomstandigheden

Rijsnelheid ten minste 20 k m / h ( 1 2
mi/h)

Motortoerental ten minste 2000 tpm

Motortoerental ver genoeg verwijderd
van de rode zone

Afremmen en gasklep gesloten
OPMERKING
QS en QS kunnen individueel
worden ingesteld.

Schakelen naar of
uit de vrijstand moetgebeuren met de koppelingshendel.
DAU91350
BCHet remregelsysteem reguleert de hydrauli-
sche remdruk naar de voor- en achterwie-
len als de remmen worden bekrachtigd en
blokkeren van de wielen wordt gedetec-
teerd. Dit systeem heeft twee instellingen.
BC1 is het standaard ABS, dat de remdruk
aanpast op basis van de rijsnelheid en de
wielsnelheidsgegevens. BC1 is ontworpen
om in te grijpen en de remkracht te maxima-
liseren bij rechtuit rijden.
BC2 gebruikt aanvullende informatie van de
IMU om de toegepaste remkracht in boch-
ten te reguleren om laterale wielslip te be-
perken.
WAARSCHUWING
DWA20891
Het remregelsysteem vormt geen ver-
vanging voor het gebruik van de juiste
rij- en remtechnieken. Het remregelsy-
Bruikbaarheid
snelschakelsysteem Indicator
Opschakelen OK
Terugschakelen OK
Snelschakelsysteem kan niet worden gebruikt
Snelschakelsysteem uitgeschakeld
ABS
BC1/BC2 BC2 BC2
BEA-9-D0.book 5 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Speciale kenmerken
3-6
1
23
4
5
6
7
8
9
10
11
12
13

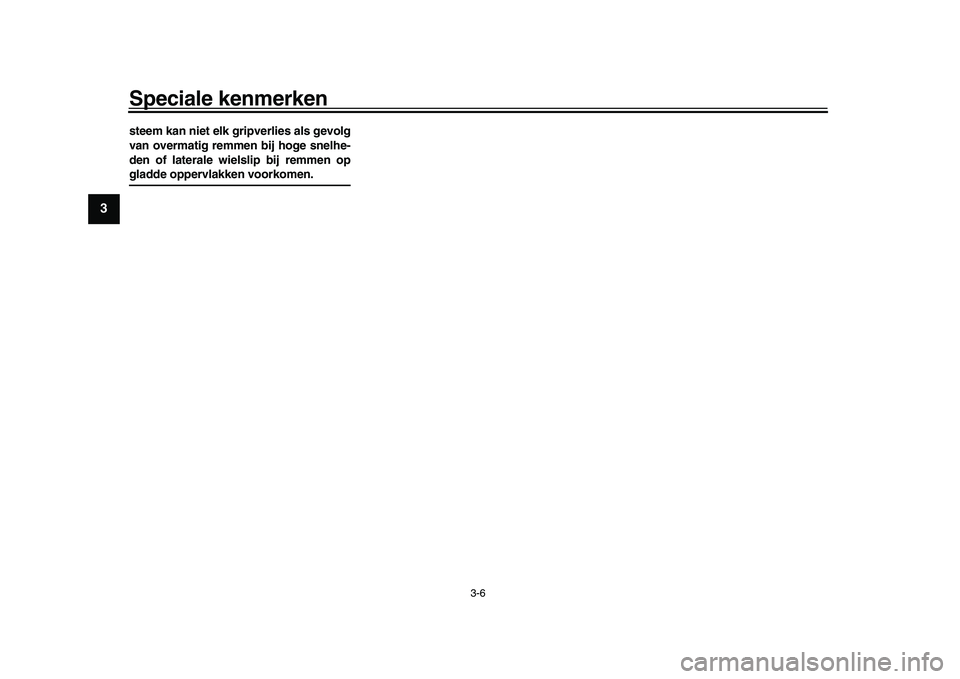

steem kan niet elk gripverlies als gevolg
van overmatig remmen bij hoge snelhe-
den of laterale wielslip bij remmen opgladde oppervlakken voorkomen.BEA-9-D0.book 6 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

4-1
1
2
345
6
7
8
9
10
11
12
13

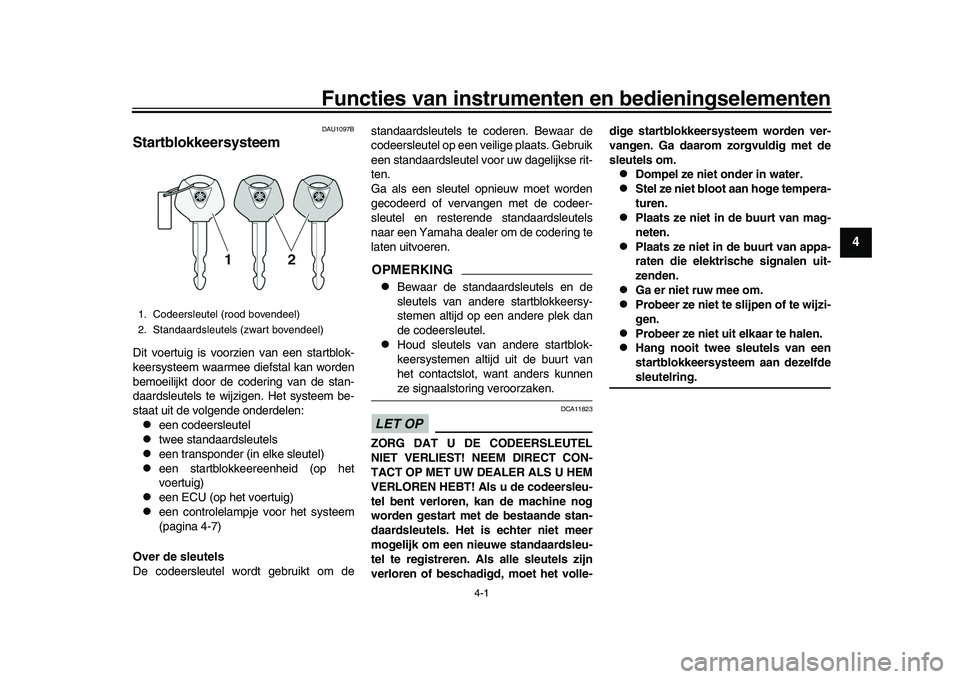

Functies van instrumenten en bedieningselementenDAU1097B
StartblokkeersysteemDit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
een codeersleutel

twee standaardsleutels

een transponder (in elke sleutel)

een startblokkeereenheid (op het
voertuig)

een ECU (op het voertuig)

een controlelampje voor het systeem
(pagina 4-7)
Over de sleutels
De codeersleutel wordt gebruikt om de standaardsleutels te coderen. Bewaar de
codeersleutel op een veilige plaats. Gebruik
een standaardsleutel voor uw dagelijkse rit-
ten.
Ga als een sleutel opnieuw moet worden
gecodeerd of vervangen met de codeer-
sleutel en resterende standaardsleutels
naar een Yamaha dealer om de codering te
laten uitvoeren.
OPMERKING
Bewaar de standaardsleutels en de
sleutels van andere startblokkeersy-
stemen altijd op een andere plek dan
de codeersleutel.

Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kunnenze signaalstoring veroorzaken.
LET OP
DCA11823
ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT CON-
TACT OP MET UW DEALER ALS U HEM
VERLOREN HEBT! Als u de codeersleu-
tel bent verloren, kan de machine nog
worden gestart met de bestaande stan-
daardsleutels. Het is echter niet meer
mogelijk om een nieuwe standaardsleu-
tel te registreren. Als alle sleutels zijn
verloren of beschadigd, moet het volle-dige startblokkeersysteem worden ver-
vangen. Ga daarom zorgvuldig met de
sleutels om.

Dompel ze niet onder in water.

Stel ze niet bloot aan hoge tempera-
turen.

Plaats ze niet in de buurt van mag-
neten.

Plaats ze niet in de buurt van appa-
raten die elektrische signalen uit-
zenden.

Ga er niet ruw mee om.

Probeer ze niet te slijpen of te wijzi-
gen.

Probeer ze niet uit elkaar te halen.

Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfdesleutelring.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
BEA-9-D0.book 1 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Functies van instrumenten en bedieningselementen
4-2
1
2
34
5
6
7
8
9
10
11
12
13
DAU10474

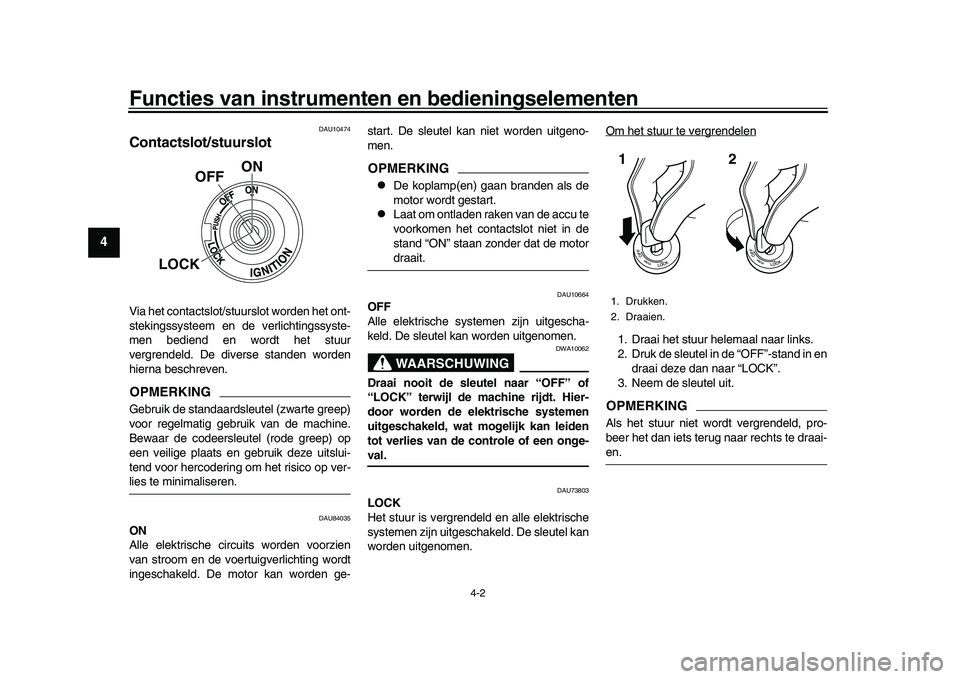

Contactslot/stuurslotVia het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld. De diverse standen worden
hierna beschreven.OPMERKINGGebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleut el (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-lies te minimaliseren.
DAU84035
ON
Alle elektrische circuits worden voorzien
van stroom en de voertuigverlichting wordt
ingeschakeld. De motor kan worden ge- start. De sleutel kan niet worden uitgeno-
men.
OPMERKING
De koplamp(en) gaan branden als de
motor wordt gestart.

Laat om ontladen raken van de accu te
voorkomen het contactslot niet in de
stand “ON” staan zonder dat de motordraait.
DAU10664
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-val.
DAU73803
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai deze dan naar “LOCK”.
3. Neem de sleutel uit.OPMERKINGAls het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts te draai-en.
ON
OFF
LOCK
1. Drukken.
2. Draaien.12
BEA-9-D0.book 2 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Functies van instrumenten en bedieningselementen
4-3
1
2
345
6
7
8
9
10
11
12
13
Het stuur ontgrendelenDruk de sleutel in en draai deze naar “OFF”.
DAU66057

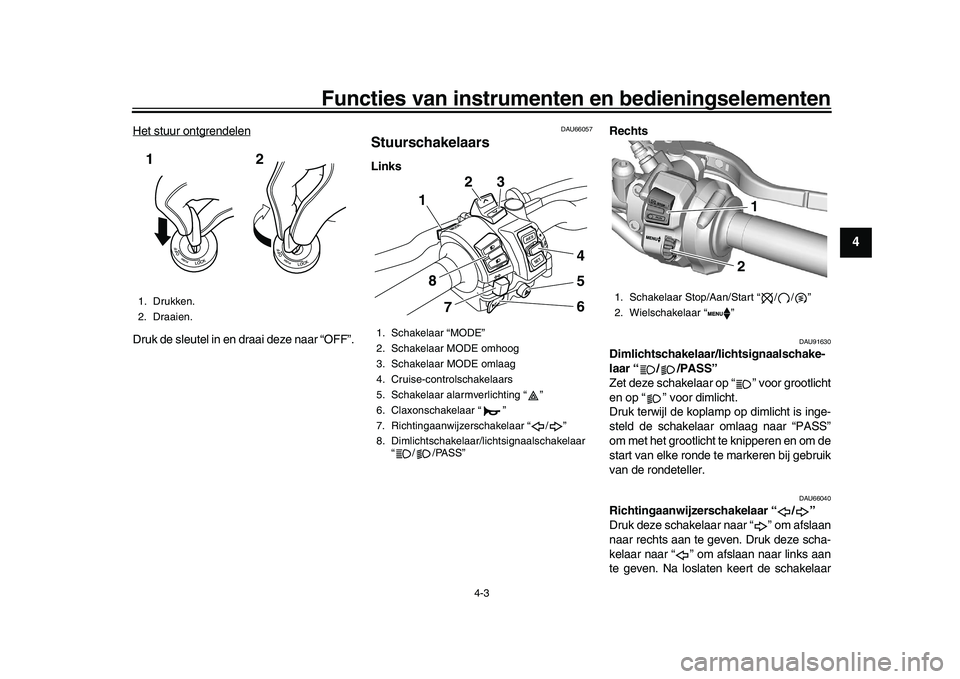

StuurschakelaarsLinks Rechts
DAU91630
Dimlichtschakelaar/lichtsignaalschake-
laar “ / /PASS”
Zet deze schakelaar op “ ” voor grootlicht
en op “ ” voor dimlicht.
Druk terwijl de koplamp op dimlicht is inge-
steld de schakelaar omlaag naar “PASS”
om met het grootlicht te knipperen en om de
start van elke ronde te markeren bij gebruik
van de rondeteller.
DAU66040
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te gev
en. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
1. Drukken.
2. Draaien.12
1. Schakelaar “MODE”
2. Schakelaar MODE omhoog
3. Schakelaar MODE omlaag
4. Cruise-controlschakelaars
5. Schakelaar alarmverlichting “ ”
6. Claxonschakelaar “ ”
7. Richtingaanwijzerschakelaar “ / ”
8. Dimlichtschakelaar/l ichtsignaalschakelaar
“ / /PASS”
RESSET
MODE
P ASS
23
4
5
6
1
8 7
1. Schakelaar Stop/Aan/Start “ / / ”
2. Wielschakelaar “ ”
1 1 12 2
BEA-9-D0.book 3 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Functies van instrumenten en bedieningselementen
4-4
1
2
34
5
6
7
8
9
10
11
12
13
terug naar de middenstand. Om de richting-
aanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU66030

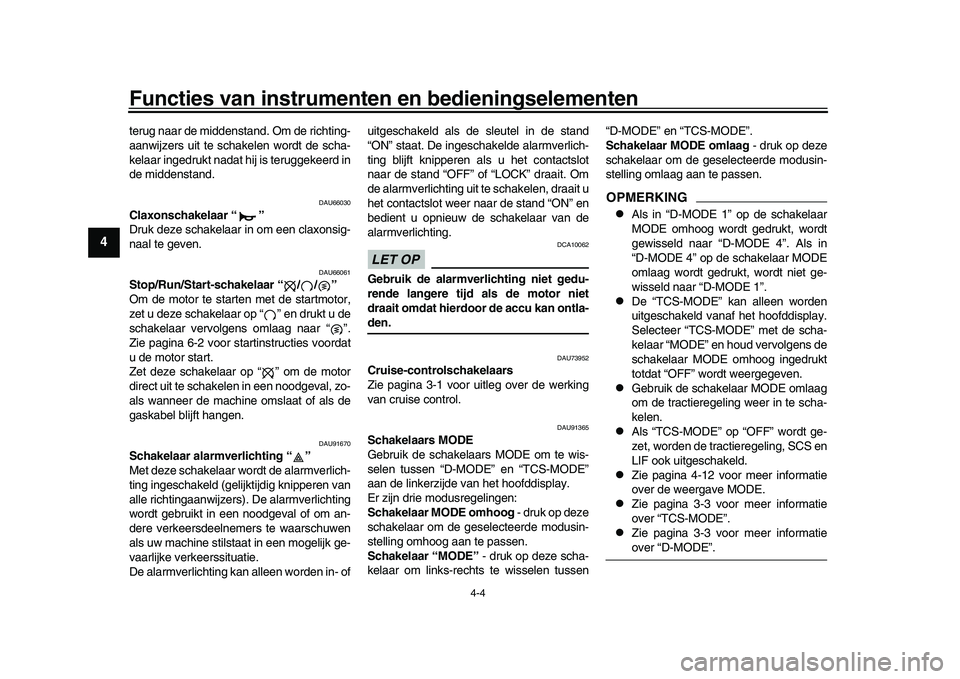

Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU66061
Stop/Run/Start-schakelaar “ / / ”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en drukt u de
schakelaar vervolgens omlaag naar “ ”.
Zie pagina 6-2 voor star tinstructies voordat
u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval, zo-
als wanneer de machine omslaat of als de
gaskabel blijft hangen.
DAU91670
Schakelaar alarmverlichting “ ”
Met deze schakelaar wordt de alarmverlich-
ting ingeschakeld (gelijktijdig knipperen van
alle richtingaanwijzers). De alarmverlichting
wordt gebruikt in een noodgeval of om an-
dere verkeersdeelnemers te waarschuwen
als uw machine stilstaat in een mogelijk ge-
vaarlijke verkeerssituatie.
De alarmverlichting kan alleen worden in- ofuitgeschakeld als de sleutel in de stand
“ON” staat. De ingesc
hakelde alarmverlich-
ting blijft knipperen als u het contactslot
naar de stand “OFF” of “LOCK” draait. Om
de alarmverlichting uit te schakelen, draait u
het contactslot weer naar de stand “ON” en
bedient u opnieuw de schakelaar van de
alarmverlichting.
LET OP
DCA10062
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-den.
DAU73952
Cruise-controlschakelaars
Zie pagina 3-1 voor ui tleg over de werking
van cruise control.
DAU91365
Schakelaars MODE
Gebruik de schakelaars MODE om te wis-
selen tussen “D-MODE” en “TCS-MODE”
aan de linkerzijde van het hoofddisplay.
Er zijn drie modusregelingen:
Schakelaar MODE omhoog - druk op deze
schakelaar om de geselecteerde modusin-
stelling omhoog aan te passen.
Schakelaar “MODE” - druk op deze scha-
kelaar om links-rechts te wisselen tussen “D-MODE” en “TCS-MODE”.
Schakelaar MODE omlaag
- druk op deze
schakelaar om de geselecteerde modusin-
stelling omlaag aan te passen.
OPMERKING
Als in “D-MODE 1” op de schakelaar
MODE omhoog wordt gedrukt, wordt
gewisseld naar “D-MODE 4”. Als in
“D-MODE 4” op de schakelaar MODE
omlaag wordt gedrukt, wordt niet ge-
wisseld naar “D-MODE 1”.

De “TCS-MODE” kan alleen worden
uitgeschakeld vanaf het hoofddisplay.
Selecteer “TCS-MODE” met de scha-
kelaar “MODE” en houd vervolgens de
schakelaar MODE omhoog ingedrukt
totdat “OFF” wordt weergegeven.

Gebruik de schakel aar MODE omlaag
om de tractieregeling weer in te scha-
kelen.

Als “TCS-MODE” op “OFF” wordt ge-
zet, worden de tractieregeling, SCS en
LIF ook uitgeschakeld.

Zie pagina 4-12 voor meer informatie
over de weergave MODE.

Zie pagina 3-3 voor meer informatie
over “TCS-MODE”.

Zie pagina 3-3 voor meer informatieover “D-MODE”.
BEA-9-D0.book 4 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Functies van instrumenten en bedieningselementen
4-5
1
2
345
6
7
8
9
10
11
12
13

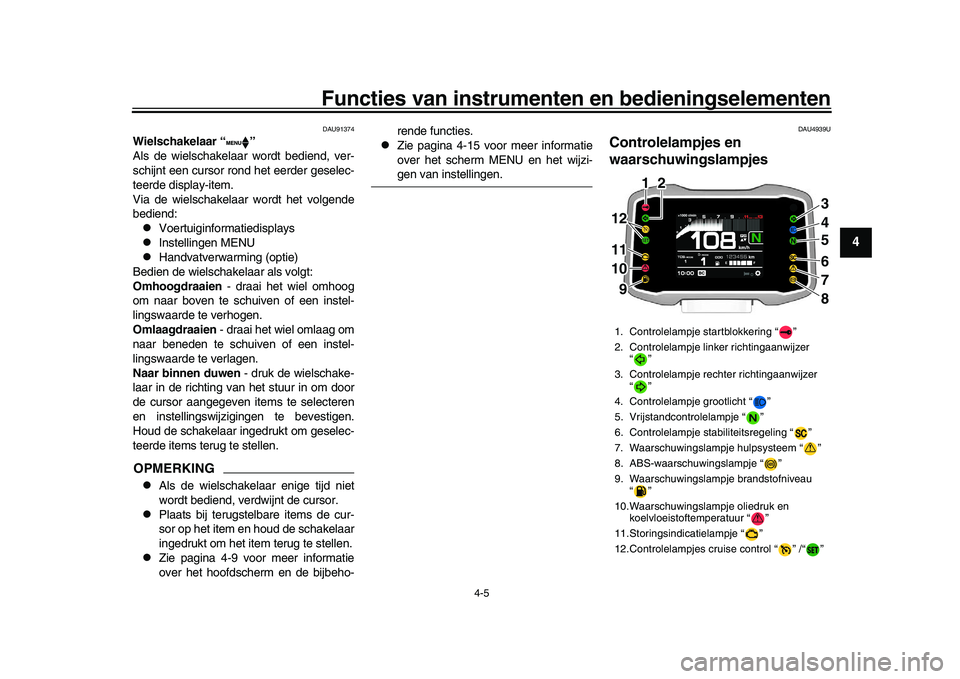

DAU91374
Wielschakelaar “ ”
Als de wielschakelaar wordt bediend, ver-
schijnt een cursor rond het eerder geselec-
teerde display-item.
Via de wielschakelaar wordt het volgende
bediend:
Voertuiginformatiedisplays

Instellingen MENU

Handvatverwarming (optie)
Bedien de wielschakelaar als volgt:
Omhoogdraaien - draai het wiel omhoog
om naar boven te schuiven of een instel-
lingswaarde te verhogen.
Omlaagdraaien - draai het wiel omlaag om
naar beneden te schuiven of een instel-
lingswaarde te verlagen.
Naar binnen duwen - druk de wielschake-
laar in de richting van het stuur in om door
de cursor aangegeven items te selecteren
en instellingswijzigingen te bevestigen.
Houd de schakelaar ingedrukt om geselec-
teerde items terug te stellen.
OPMERKING
Als de wielschakelaar enige tijd niet
wordt bediend, verdwijnt de cursor.

Plaats bij terugstelbare items de cur-
sor op het item en houd de schakelaar
ingedrukt om het item terug te stellen.

Zie pagina 4-9 voor meer informatie
over het hoofdscherm en de bijbeho- rende functies.

Zie pagina 4-15 voor meer informatie
over het scherm MENU en het wijzi-gen van instellingen.
DAU4939U
Controlelampjes en
waarschuwingslampjes1. Controlelampje startblokkering “ ”
2. Controlelampje linker richtingaanwijzer
“”
3. Controlelampje rechter richtingaanwijzer “”
4. Controlelampje grootlicht “ ”
5. Vrijstandcontrolelampje “ ”
6. Controlelampje stabiliteitsregeling “ ”
7. Waarschuwingslampje hulpsysteem “ ”
8. ABS-waarschuwingslampje “ ”
9. Waarschuwingslampje brandstofniveau “”
10.Waarschuwingslampje oliedruk en koelvloeistoftemperatuur “ ”
11.Storingsindicatielampje “ ”
12.Controlelampjes cruise control “ ” /“ ”
ABS
3
4
56
7
8
11 11
10 10 9
11 1 12
2 2
1012 12 12 9 9
BEA-9-D0.book 5 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

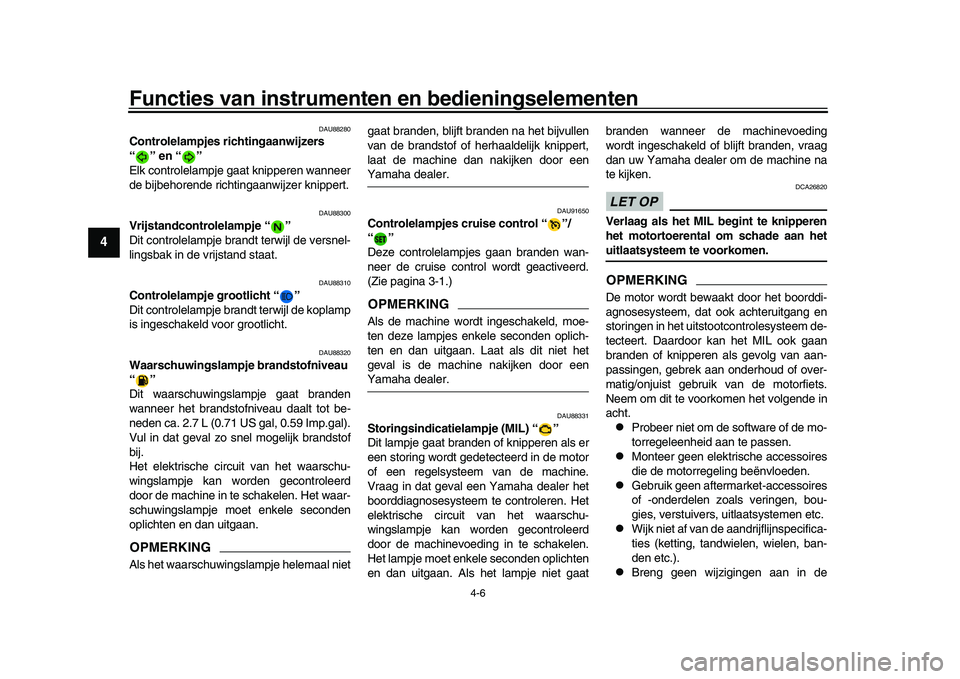

Functies van instrumenten en bedieningselementen
4-6
1
2
34
5
6
7
8
9
10
11
12
13
DAU88280
Controlelampjes richtingaanwijzers
“” en “”
Elk controlelampje gaat knipperen wanneer
de bijbehorende richtingaanwijzer knippert.
DAU88300
Vrijstandcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU88310
Controlelampje grootlicht “ ”
Dit controlelampje br andt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU88320
Waarschuwingslampje brandstofniveau
“”
Dit waarschuwingslampje gaat branden
wanneer het brandstofniveau daalt tot be-
neden ca. 2.7 L (0.71 US gal, 0.59 Imp.gal).
Vul in dat geval zo snel mogelijk brandstof
bij.
Het elektrische circuit van het waarschu-
wingslampje kan worden gecontroleerd
door de machine in te schakelen. Het waar-
schuwingslampje moet enkele seconden
oplichten en dan uitgaan.OPMERKINGAls het waarschuwingslampje helemaal niet gaat branden, blijft branden na het bijvullen
van de brandstof of herhaaldelijk knippert,
laat de machine dan nakijken door een
Yamaha dealer.
DAU91650
Controlelampjes cruise control “ ”/
“”
Deze controlelampjes gaan branden wan-
neer de cruise control wordt geactiveerd.
(Zie pagina 3-1.)OPMERKINGAls de machine wordt ingeschakeld, moe-
ten deze lampjes enkele seconden oplich-
ten en dan uitgaan. Laat als dit niet het
geval is de machine nakijken door eenYamaha dealer.
DAU88331
Storingsindicatielampje (MIL) “ ”
Dit lampje gaat branden of knipperen als er
een storing wordt gedetecteerd in de motor
of een regelsysteem van de machine.
Vraag in dat geval een Yamaha dealer het
boorddiagnosesysteem te
controleren. Het
elektrische circuit van het waarschu-
wingslampje kan worden gecontroleerd
door de machinevoeding in te schakelen.
Het lampje moet enkele seconden oplichten
en dan uitgaan. Als het lampje niet gaat branden wanneer de machinevoeding
wordt ingeschakeld of blijft branden, vraag
dan uw Yamaha dealer om de machine na
te kijken.
LET OP
DCA26820
Verlaag als het MIL begint te knipperen
het motortoerental om schade aan hetuitlaatsysteem te voorkomen.OPMERKINGDe motor wordt bewaakt door het boorddi-
agnosesysteem, dat ook achteruitgang en
storingen in het uitstootcontrolesysteem de-
tecteert. Daardoor kan het MIL ook gaan
branden of knipperen als gevolg van aan-
passingen, gebrek aan onderhoud of over-
matig/onjuist gebruik van de motorfiets.
Neem om dit te voorkomen het volgende in
acht.
Probeer niet om de software of de mo-
torregeleenheid aan te passen.

Monteer geen elektrische accessoires
die de motorregeling beënvloeden.

Gebruik geen aftermarket-accessoires
of -onderdelen zoals veringen, bou-
gies, verstuivers, uitlaatsystemen etc.

Wijk niet af van de aandrijflijnspecifica-
ties (ketting, tandwielen, wielen, ban-
den etc.).

Breng geen wijzigingen aan in de
BEA-9-D0.book 6 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

Functies van instrumenten en bedieningselementen
4-7
1
2
345
6
7
8
9
10
11
12
13
O2-sensor, het luchtinlaatsysteem of
onderdelen van het uitlaatsysteem
(katalysatoren of EXUP etc.), en ver-
wijder deze niet.

Onderhoud de aandrijfketting goed.

Zorg dat de banden op de juiste span-
ning blijven.

Zorg dat de rempedaalhoogte correct
afgesteld blijft om slepen van de ach-
terrem te voorkomen.

Vermijd extreem gebruik van de ma-
chine. Bijvoorbeeld herhaaldelijk of
overmatig openen en sluiten van de
gasgreep, racen, burnouts, wheelies,
langdurig gebruik met half geopendegasgreep etc.
DAU91500
ABS-waarschuwingslampje “ ”
Onder normale omstandigheden gaat het
ABS-waarschuwingslampje branden als de
machine wordt ingeschakeld en uit als met
een snelheid van 5 km/h (3 mi/h) of hoger
wordt gereden.OPMERKINGAls het waarschuwingslampje niet werkt zo-
als hierboven beschreven of tijdens het rij-
den gaat branden, werkt het ABS mogelijk
niet correct. Laat de machine zo snel moge-lijk controleren door een Yamaha dealer.
WAARSCHUWING
DWA21120
Als het ABS-waarschuwingslampje niet
uitgaat als u een snelheid van 5 km/h (3
mi/h) hebt bereikt of als het waarschu-
wingslampje tijdens het rijden gaat bran-
den: 
Rijd extra voorzichtig om te voorko-
men dat de wielen blokkeren bij een
noodstop.

Laat de machine zo snel mogelijk
controleren door een Yamaha dea-ler.
DAU88350
Controlelampje startblokkering “ ”
Als het contactslot wordt uitgeschakeld,
gaat het controlelampje na 30 seconden
continu knipperen om aan te geven dat het
startblokkeersysteem is ingeschakeld. Het
controlelampje stopt na 24 uur met knippe-
ren, maar het startblo kkeersysteem blijft in-
geschakeld.OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamahadealer om de machine te controleren. Storing in het transpondersignaal
Als het controlelampje startblokkering knip-
pert in het patroon 5 k
eer langzaam gevolgd
door 2 keer snel, betreft dit mogelijk een
storing in het transpondersignaal. Als deze
fout zich voordoet, probeer dan het volgen-
de. 1. Houd andere startblokkeersleutels uit
de buurt van het contactslot.
2. Start de motor met behulp van de co- deersleutel.
3. Als de motor start, zet deze dan weer uit en probeer hem opnieuw te starten
met de standaardsleutels.
4. Als de motor niet kan worden gestart met een of beide standaardsleutels,
breng dan de machine en alle 3 sleu-
tels naar een Yamaha dealer en laat
de standaardsleutels opnieuw code-
ren.
DAU91472
Controlelampje stabiliteitsregeling “ ”
Dit controlelampje gaat knipperen wanneer
tijdens het rijden de tractieregeling, SCS of
LIF wordt geactiveerd. Wanneer “TCS-MO-
DE” op “OFF” wordt gezet, gaat het contro-
lelampje branden.OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
BEA-9-D0.book 7 ページ ２０２１年１２月２０日　月曜日　午後３時４９分

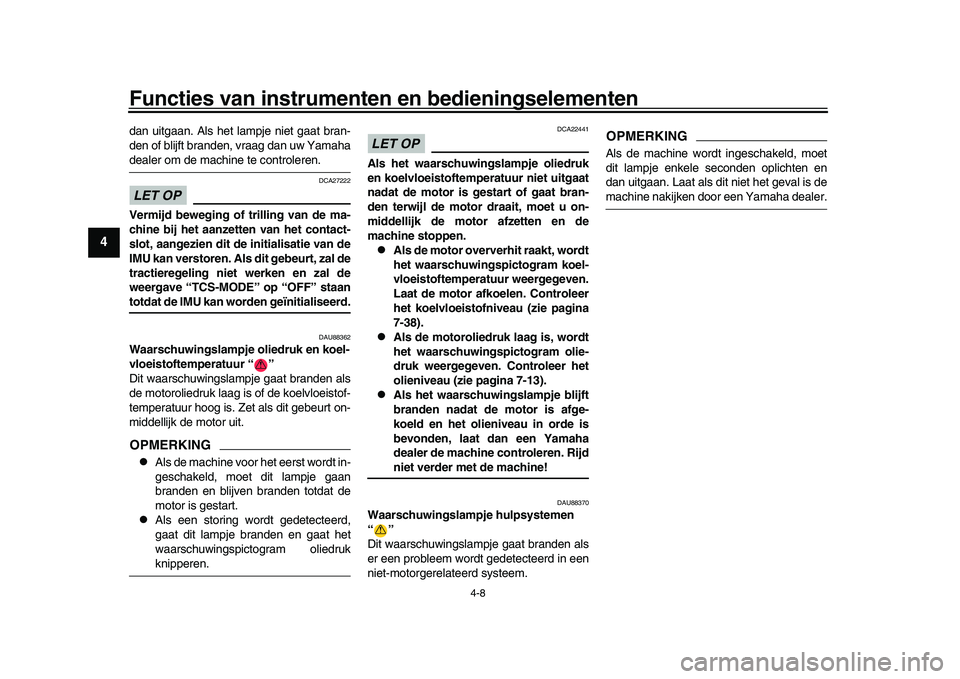

Functies van instrumenten en bedieningselementen
4-8
1
2
34
5
6
7
8
9
10
11
12
13
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamahadealer om de machine te controleren.LET OP
DCA27222
Vermijd beweging of trilling van de ma-
chine bij het aanzetten van het contact-
slot, aangezien dit de initialisatie van de
IMU kan verstoren. Als dit gebeurt, zal de
tractieregeling niet werken en zal de
weergave “TCS-MODE” op “OFF” staantotdat de IMU kan worden geïnitialiseerd.
DAU88362
Waarschuwingslampje oliedruk en koel-
vloeistoftemperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motoroliedruk laag is of de koelvloeistof-
temperatuur hoog is. Zet als dit gebeurt on-
middellijk de motor uit.OPMERKING
Als de machine voor het eerst wordt in-
geschakeld, moet dit lampje gaan
branden en blijven branden totdat de
motor is gestart.

Als een storing wordt gedetecteerd,
gaat dit lampje branden en gaat het
waarschuwingspictogram oliedrukknipperen.
LET OP
DCA22441
Als het waarschuwingslampje oliedruk
en koelvloeistoftemperatuur niet uitgaat
nadat de motor is gestart of gaat bran-
den terwijl de motor draait, moet u on-
middellijk de motor afzetten en de
machine stoppen.
Als de motor oververhit raakt, wordt
het waarschuwingspictogram koel-
vloeistoftemperatuur weergegeven.
Laat de motor afkoelen. Controleer
het koelvloeistofniveau (zie pagina
7-38).

Als de motoroliedruk laag is, wordt
het waarschuwingspictogram olie-
druk weergegeven. Controleer het
olieniveau (zie pagina 7-13).

Als het waarschuwingslampje blijft
branden nadat de motor is afge-
koeld en het olieniveau in orde is
bevonden, laat dan een Yamaha
dealer de machine controleren. Rijdniet verder met de machine!
DAU88370
Waarschuwingslampje hulpsystemen
“”
Dit waarschuwingslampje gaat branden als
er een probleem word t gedetecteerd in een
niet-motorgerelateerd systeem.
OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Laat als dit niet het geval is demachine nakijken door een Yamaha dealer.
BEA-9-D0.book 8 ページ ２０２１年１２月２０日　月曜日　午後３時４９分
