YAMAHA XSR 900 2022 Manual de utilização (in Portuguese)

Características especiais

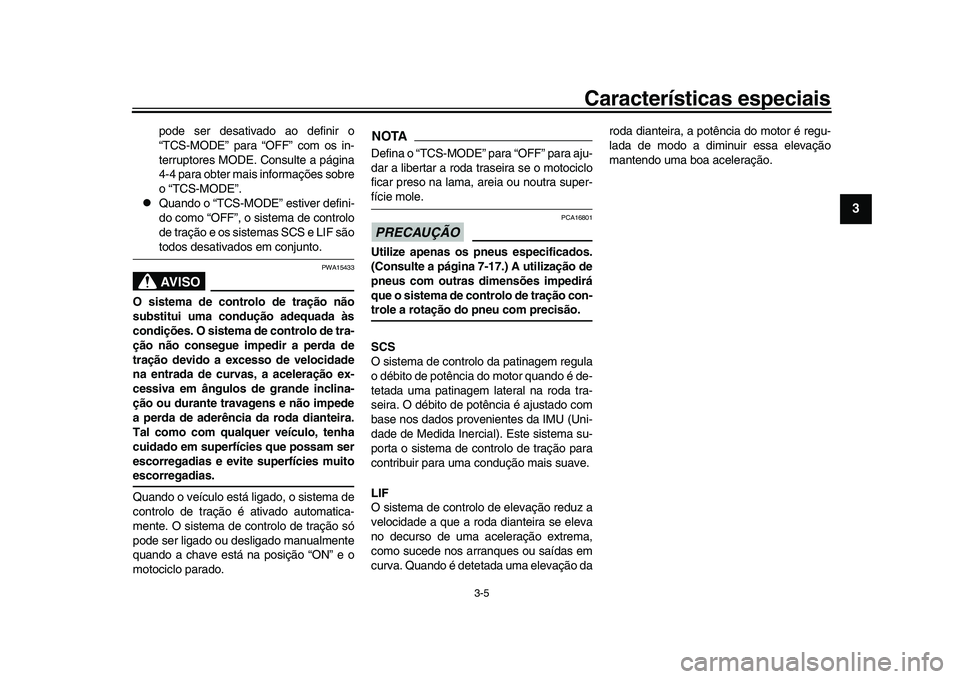

3-5
1
234
5
6
7
8
9
10
11
12
13
pode ser desativado ao definir o
“TCS-MODE” para “OFF” com os in-
terruptores MODE. Consulte a página
4-4 para obter mais informações sobre
o “TCS-MODE”.

Quando o “TCS-MODE” estiver defini-
do como “OFF”, o sistema de controlo
de tração e os sistemas SCS e LIF sãotodos desativados em conjunto.AVISO
PWA15433
O sistema de controlo de tração não
substitui uma condução adequada às
condições. O sistema de controlo de tra-
ção não consegue impedir a perda de
tração devido a excesso de velocidade
na entrada de curvas, a aceleração ex-
cessiva em ângulos de grande inclina-
ção ou durante travagens e não impede
a perda de aderência da roda dianteira.
Tal como com qualquer veículo, tenha
cuidado em superfíc ies que possam ser
escorregadias e evite superfícies muitoescorregadias.
Quando o veículo está ligado, o sistema de
controlo de tração é ativado automatica-
mente. O sistema de controlo de tração só
pode ser ligado ou desligado manualmente
quando a chave está na posição “ON” e o
motociclo parado.
NOTADefina o “TCS-MODE” para “OFF” para aju-
dar a libertar a roda traseira se o motociclo
ficar preso na lama, areia ou noutra super-fície mole.PRECAUÇÃO
PCA16801
Utilize apenas os pneus especificados.
(Consulte a página 7-17.) A utilização de
pneus com outras dimensões impedirá
que o sistema de controlo de tração con-trole a rotação do pneu com precisão.
SCS
O sistema de controlo da patinagem regula
o débito de potência do motor quando é de-
tetada uma patinagem lateral na roda tra-
seira. O débito de potência é ajustado com
base nos dados provenientes da IMU (Uni-
dade de Medida Inercial). Este sistema su-
porta o sistema de controlo de tração para
contribuir para uma condução mais suave.
LIF
O sistema de controlo de elevação reduz a
velocidade a que a roda dianteira se eleva
no decurso de uma aceleração extrema,
como sucede nos arranques ou saídas em
curva. Quando é detetada uma elevação da roda dianteira, a potência do motor é regu-
lada de modo a diminuir essa elevação
mantendo uma boa aceleração.
BEA-9-P0.book 5 ページ ２０２１年１２月１６日　木曜日　午後１２時５９分

Características especiais
3-6
1
23
4
5
6
7
8
9
10
11
12
13
PAU91341
Sistema de mudança rápida de
velocidadeO sistema de mudança rápida de velocida-
de permite mudar de velocidade sem inter-
venção da alavanca da embraiagem e com
assistência eletrónica. Quando o sensor co-
locado na haste das mudanças deteta o
movimento adequado no pedal de mudan-
ça de velocidades, o débito de potência do
motor é ajustado momentaneamente para
permitir que a mudança de velocidade se
faça.
O sistema de mudança rápida de velocida-
de não funciona se a alavanca da embraia-
gem estiver engatada, portanto, a
engrenagem normal pode ser realizada
mesmo quando o sistema de mudança rá-
pida de velocidade estiver definido como
ON. Verifique o indicador do sistema de
mudança rápida de velocidade para obter
informações sobre o estado e a usabilidade
atuais. Condições de mudança para a velocida-
de seguinte

Velocidade do veículo de pelo menos
20 km/h (12 mi/h)

Velocidade do motor de pelo menos
2200 rpm

Aceleração (acelerador aberto)
Condições de redução para a velocidade
anterior

Velocidade do veículo de pelo menos
20 km/h (12 mi/h)

Velocidade do motor de pelo menos
2000 rpm

Velocidade do motor suficientemente
afastada da zona vermelha

Desaceleração e acelerador comple-
tamente fechado
NOTA
O QS e o QS podem ser defini-
dos individualmente.

Para colocar em, ou retirar de, ponto
morto deve utilizar a alavanca da em-braiagem.
PAU91350
BCO sistema de controlo de travagem regula a
pressão do travão hidr áulico para as rodas
dianteiras e traseiras quando os travões
são acionados e o bloqueio das rodas é de-
tetado. Este sistema tem duas definições.
BC1 é o ABS padrão, que ajusta a pressão
de travagem com base nos dados de velo-
cidade do veículo e velocidade das rodas.
O BC1 foi concebido para ativar e maximi-
zar a travagem quando o veículo estiver di-
reito.
O BC2 utiliza dados adicionais da IMU para
regular a potência de travagem acionada
ao efetuar uma curva para impedir a derra-
pagem lateral de uma roda.
AVISO
PWA20891
O sistema de controlo de travagem não
substitui a utilização de técnicas de con-
Usabilidade do sistema de mudança rápida de velocidade Indicador
Mudança para a velocidade seguinte OK
Redução para a velocidade anterior OK
Sistema de mudança rápida de velocidade não pode ser utilizado
Sistema de mudança rápida de velocidade desligado
ABS
BC1/BC2 BC2 BC2
BEA-9-P0.book 6 ページ ２０２１年１２月１６日　木曜日　午後１２時５９分

Características especiais

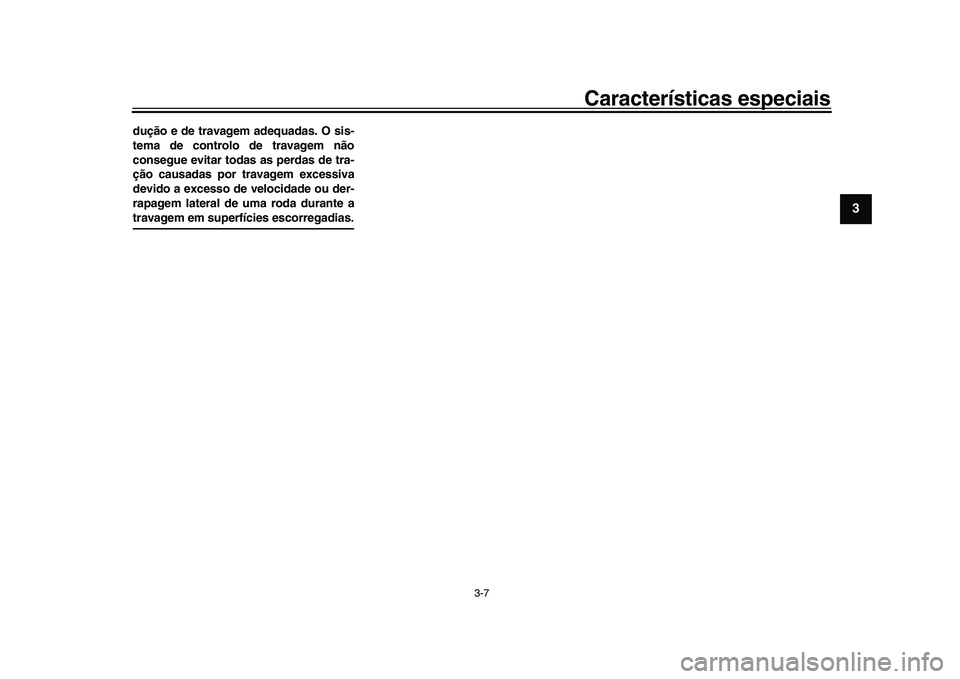

3-7
1
234
5
6
7
8
9
10
11
12
13
dução e de travagem adequadas. O sis-
tema de controlo de travagem não
consegue evitar todas as perdas de tra-
ção causadas por travagem excessiva
devido a excesso de velocidade ou der-
rapagem lateral de uma roda durante atravagem em superfícies escorregadias.
BEA-9-P0.book 7 ページ ２０２１年１２月１６日　木曜日　午後１２時５９分

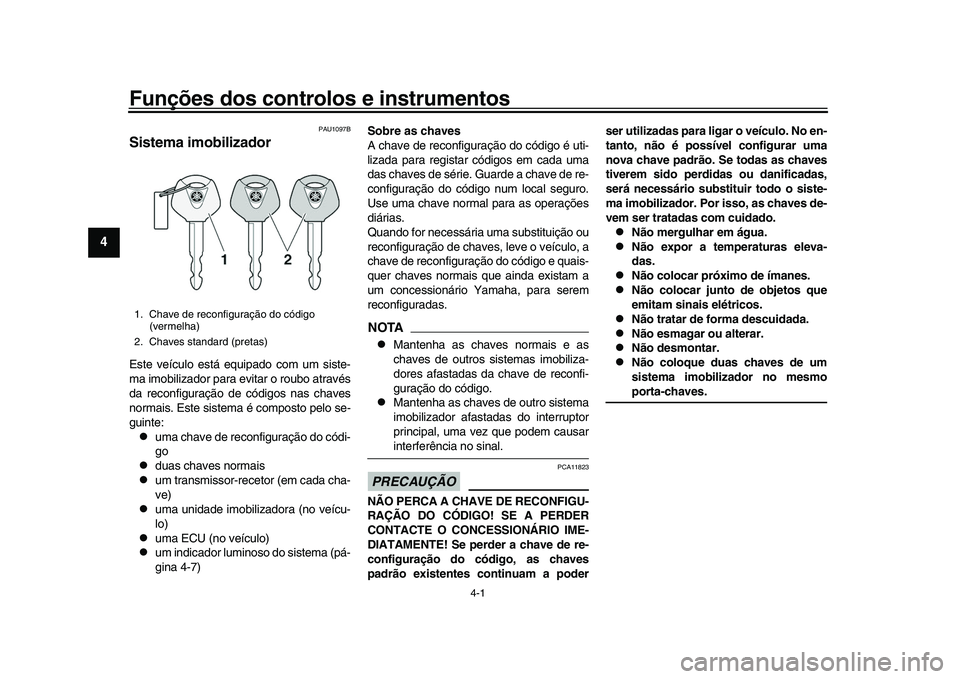

4-1
1
2
34
5
6
7
8
9
10
11
12
13
Funções dos controlos e instrumentos
PAU1097B
Sistema imobilizadorEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chaves
normais. Este sistema é composto pelo se-
guinte:
uma chave de reconf iguração do códi-
go

duas chaves normais

um transmissor-recetor (em cada cha-
ve)

uma unidade imobilizadora (no veícu-
lo)

uma ECU (no veículo)

um indicador luminoso do sistema (pá-
gina 4-7) Sobre as chaves
A chave de reconfiguração do código é uti-
lizada para registar có
digos em cada uma
das chaves de série. Guarde a chave de re-
configuração do código num local seguro.
Use uma chave normal para as operações
diárias.
Quando for necessária uma substituição ou
reconfiguração de chaves, leve o veículo, a
chave de reconfiguração do código e quais-
quer chaves normais que ainda existam a
um concessionário Yamaha, para serem
reconfiguradas.
NOTA
Mantenha as chaves normais e as
chaves de outros sistemas imobiliza-
dores afastadas da chave de reconfi-
guração do código.

Mantenha as chaves de outro sistema
imobilizador afastadas do interruptor
principal, uma vez que podem causarinterferência no sinal.
PRECAUÇÃO
PCA11823
NÃO PERCA A CHAVE DE RECONFIGU-
RAÇÃO DO CÓDIGO! SE A PERDER
CONTACTE O CONCESSIONÁRIO IME-
DIATAMENTE! Se perder a chave de re-
configuração do código, as chaves
padrão existentes continuam a poder ser utilizadas para ligar o veículo. No en-
tanto, não é possível configurar uma
nova chave padrão. Se todas as chaves
tiverem sido perdidas ou danificadas,
será necessário substituir todo o siste-
ma imobilizador. Por isso, as chaves de-
vem ser tratadas com cuidado.

Não mergulhar em água.

Não expor a temperaturas eleva-
das.

Não colocar próximo de ímanes.

Não colocar junto de objetos que
emitam sinais elétricos.

Não tratar de forma descuidada.

Não esmagar ou alterar.

Não desmontar.

Não coloque duas chaves de um
sistema imobilizador no mesmoporta-chaves.
1. Chave de reconfiguração do código
(vermelha)
2. Chaves standard (pretas)
BEA-9-P0.book 1 ページ ２０２１年１２月１６日　木曜日　午後１２時５９分

Funções dos controlos e instrumentos

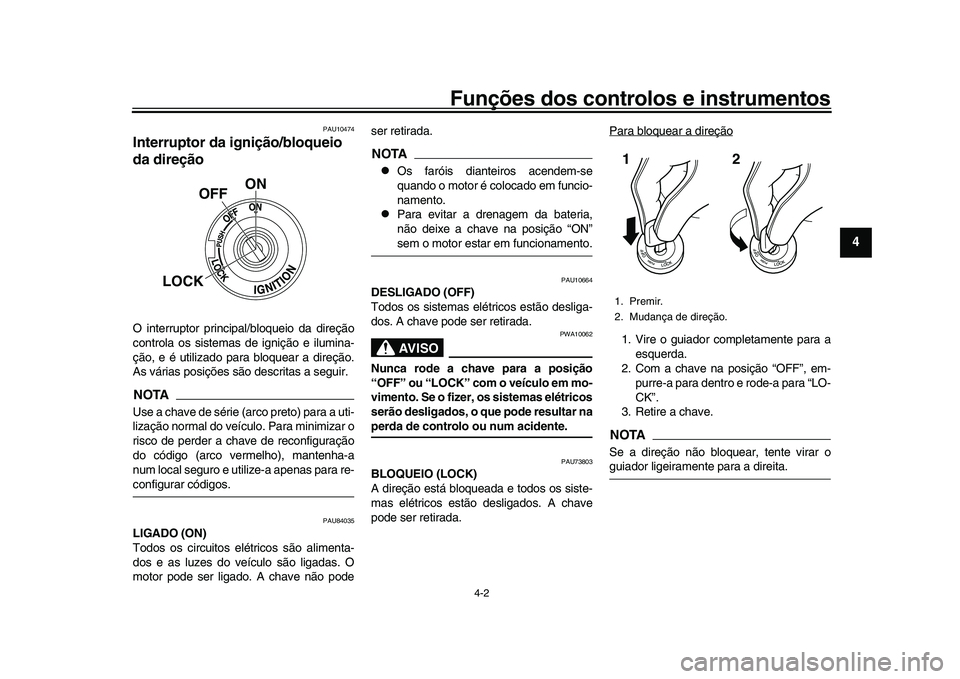

4-2
1
2
345
6
7
8
9
10
11
12
13
PAU10474
Interruptor da ignição/bloqueio
da direçãoO interruptor principal/bloqueio da direção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direção.
As várias posições s ão descritas a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-configurar códigos.
PAU84035
LIGADO (ON)
Todos os circuitos elétricos são alimenta-
dos e as luzes do veículo são ligadas. O
motor pode ser ligado. A chave não pode ser retirada.
NOTA
Os faróis dianteiros acendem-se
quando o motor é colocado em funcio-
namento.

Para evitar a drenagem da bateria,
não deixe a chave na posição “ON”sem o motor estar em funcionamento.
PAU10664
DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10062
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas elétricos
serão desligados, o que pode resultar naperda de controlo ou num acidente.
PAU73803
BLOQUEIO (LOCK)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados. A chave
pode ser retirada.
Para bloquear a direção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e rode-a para “LO-
CK”.
3. Retire a chave.NOTASe a direção não bloquear, tente virar oguiador ligeiramente para a direita.
ON
OFF
LOCK
1. Premir.
2. Mudança de direção.12
BEA-9-P0.book 2 ページ ２０２１年１２月１６日　木曜日　午後１２時５９分

Funções dos controlos e instrumentos

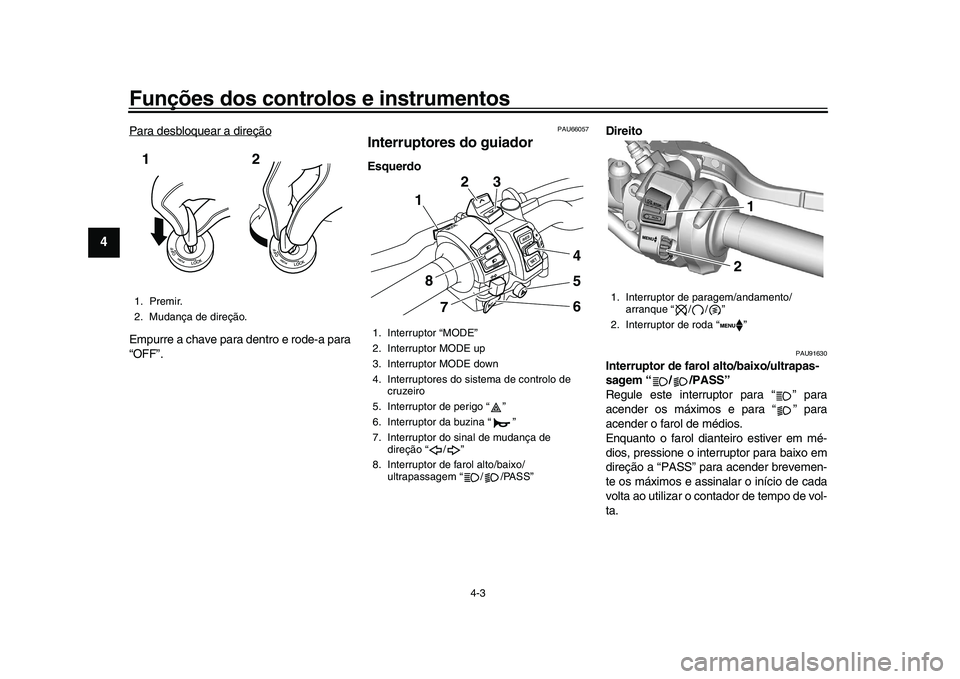

4-3
1
2
34
5
6
7
8
9
10
11
12
13
Para desbloquear a direçãoEmpurre a chave para dentro e rode-a para
“OFF”.
PAU66057
Interruptores do guiadorEsquerdo Direito
PAU91630
Interruptor de farol alto/baixo/ultrapas-
sagem “ / /PASS”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender o farol de médios.
Enquanto o farol dianteiro estiver em mé-
dios, pressione o interruptor para baixo em
direção a “PASS” para acender brevemen-
te os máximos e assinalar o início de cada
volta ao utilizar o contador de tempo de vol-
ta.
1. Premir.
2. Mudança de direção.12
1. Interruptor “MODE”
2. Interruptor MODE up
3. Interruptor MODE down
4. Interruptores do sistema de controlo de
cruzeiro
5. Interruptor de perigo “ ”
6. Interruptor da buzina “ ”
7. Interruptor do sinal de mudança de direção “ / ”
8. Interruptor de farol alto/baixo/ ultrapassagem “ / /PASS”
RESSET
MODE
PASS
23
4
5
6
1
8 7
1. Interruptor de paragem/andamento/ arranque “ / / ”
2. Interruptor de roda “ ”
1 1 12 2
BEA-9-P0.book 3 ページ ２０２１年１２月１６日　木曜日　午後１２時５９分

Funções dos controlos e instrumentos

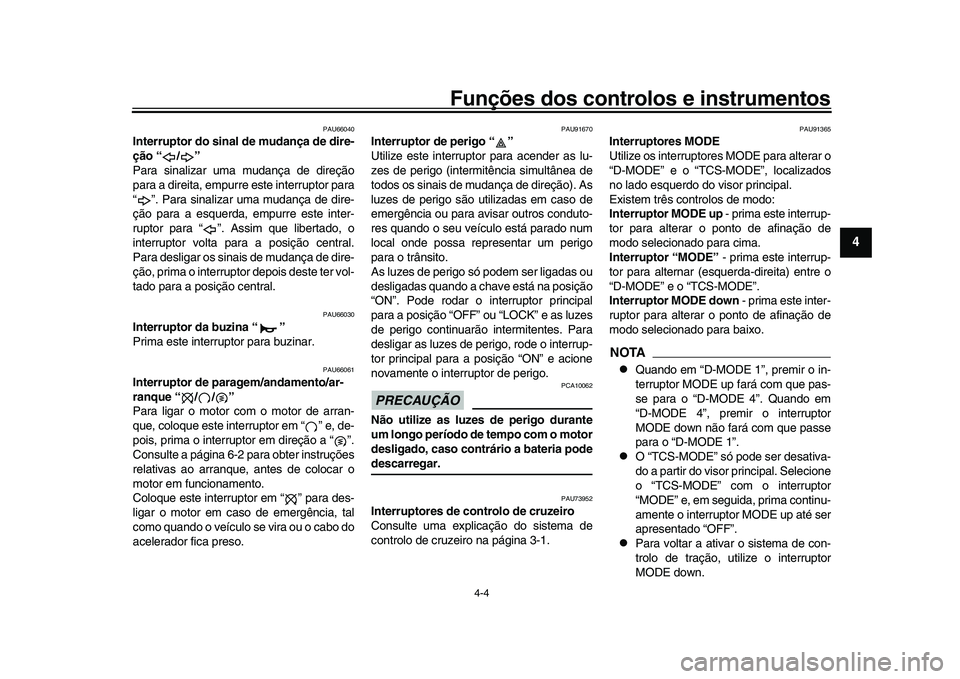

4-4
1
2
345
6
7
8
9
10
11
12
13
PAU66040
Interruptor do sinal de mudança de dire-
ção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurr e este interruptor para
“ ”. Para sinalizar uma mudança de dire-
ção para a esquerda, em purre este inter-
ruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar os sinais de mudança de dire-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU66030
Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU66061
Interruptor de paragem/andamento/ar-
ranque “ / / ”
Para ligar o motor com o motor de arran-
que, coloque este interruptor em “ ” e, de-
pois, prima o interrupt or em direção a “ ”.
Consulte a página 6-2 para obter instruções
relativas ao arranque, antes de colocar o
motor em funcionamento.
Coloque este interruptor em “ ” para des-
ligar o motor em caso de emergência, tal
como quando o veículo se vira ou o cabo do
acelerador fica preso.
PAU91670
Interruptor de perigo “ ”
Utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direção). As
luzes de perigo são utilizadas em caso de
emergência ou para avisar outros conduto-
res quando o seu veículo está parado num
local onde possa representar um perigo
para o trânsito.
As luzes de perigo só podem ser ligadas ou
desligadas quando a chave está na posição
“ON”. Pode rodar o interruptor principal
para a posição “OFF” ou “LOCK” e as luzes
de perigo continuarão intermitentes. Para
desligar as luzes de perigo, rode o interrup-
tor principal para a posição “ON” e acione
novamente o interruptor de perigo.PRECAUÇÃO
PCA10062
Não utilize as luzes de perigo durante
um longo período de tempo com o motor
desligado, caso contrário a bateria podedescarregar.
PAU73952
Interruptores de c ontrolo de cruzeiro
Consulte uma exp licação do sistema de
controlo de cruzeiro na página 3-1.
PAU91365
Interruptores MODE
Utilize os interruptores MODE para alterar o
“D-MODE” e o “TCS-MODE”, localizados
no lado esquerdo do visor principal.
Existem três c ontrolos de modo:
Interruptor MODE up - prima este interrup-
tor para alterar o ponto de afinação de
modo selecionado para cima.
Interruptor “MODE” - prima este interrup-
tor para alternar (es querda-direita) entre o
“D-MODE” e o “TCS-MODE”.
Interruptor MODE down - prima este inter-
ruptor para alterar o ponto de afinação de
modo selecionado para baixo.NOTA
Quando em “D-MODE 1”, premir o in-
terruptor MODE up fará com que pas-
se para o “D-MODE 4”. Quando em
“D-MODE 4”, premir o interruptor
MODE down não fará com que passe
para o “D-MODE 1”.

O “TCS-MODE” só pode ser desativa-
do a partir do visor principal. Selecione
o “TCS-MODE” com o interruptor
“MODE” e, em segui da, prima continu-
amente o interruptor MODE up até ser
apresentado “OFF”.

Para voltar a ativar o sistema de con-
trolo de tração, utilize o interruptor
MODE down.
BEA-9-P0.book 4 ページ ２０２１年１２月１６日　木曜日　午後１２時５９分

Funções dos controlos e instrumentos
4-5
1
2
34
5
6
7
8
9
10
11
12
13

Quando o “TCS-MODE” estiver defini-
do como “OFF”, o sistema de controlo
de tração e os sistemas SCS e LIF são
todos desativados em conjunto.

Consulte a página 4-12 para obter
mais informações sobre o visor MO-
DE.

Consulte a página 3-4 para obter mais
informações sobre o “TCS-MODE”.

Consulte a página 3-4 para obter maisinformações sobre o “D-MODE”.
PAU91374
Interruptor de roda “ ”
Quando o botão rotativo é utilizado, é apre-
sentado um cursor à volta do item anterior-
mente selecionado no visor.
O botão rotativo controla:
Visores de informações do veículo

MENU de configurações

Função do aquecedor de punho (op-
cional)
Acione o botão rotativo da seguinte forma:
Rodar para cima - rode o botão para cima
para deslocar para cima ou aumentar o va-
lor de um ponto de afinação.
Rodar para baixo - rode o botão para baixo
para deslocar para baixo ou diminuir o valor
de um ponto de afinação.
Premir para dentro - prima o botão rotati-
vo, em direção ao guiador, para selecionar os itens indicados pelo cursor e confirme as
alterações às conf
igurações. Mantenha o
botão premido para repo r os itens selecio-
nados.
NOTA
Se o botão rotativo não for utilizado
durante um determinado período de
tempo, o cursor desaparece.

Para os itens que podem ser reinicia-
dos, mantenha o cursor sobre o item e
mantenha o interruptor premido para
reiniciar.

Para mais inform ações sobre o ecrã
principal e as suas funções, consulte a
página 4-9.

Para mais inform ações sobre o ecrã
do MENU e sobre como alterar as
configurações, consulte a página4-15.
PAU4939U
Indicadores luminosos e luzes
de advertência
BEA-9-P0.book 5 ページ ２０２１年１２月１６日　木曜日　午後１２時５９分

Funções dos controlos e instrumentos
4-6
1
2
345
6
7
8
9
10
11
12
13
PAU88280
Indicadores luminosos de mudança de
direção “ ” e “ ”
Cada indicador luminoso ficará intermitente
quando os sinais de mudança de direção
correspondentes estiverem a piscar.
PAU88300
Indicador luminoso de ponto morto “ ”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU88310
Indicador luminoso de máximos “ ”
Este indicador acende -se quando são utili-
zados os máximos do farol dianteiro.
PAU88320
Luz de advertência do nível de combus-
tível “ ”
Esta luz de advertência acende-se quando
o nível de combustível desce abaixo de 2.7
L (0.71 US gal, 0.59 Imp.gal) aproximada-
mente. Quando isto acontece, reabasteça o
mais brevemente possível.
O circuito elétrico da luz de advertência
pode ser verificado ligando o veículo. A luz
de advertência deve rá acender-se durante
alguns segundos e depois apagar-se.NOTASe a luz de advertência não acender de to- do, se mantiver ligada após o reabasteci-
mento, ou se a luz de advertência piscar
repetidamente, solicite a um concessioná-
rio Yamaha que verifique o veículo.
PAU91650
Indicadores luminosos do controlo de
cruzeiro “ ”/“ ”
Estes indicadores lu
minosos acendem-se
quando o sistema de controlo de cruzeiro é
ativado. (Consulte a página 3-1.)NOTAQuando o veículo é ligado, estas luzes de-
verão acender-se durante alguns segundos
e depois apagar-se. Caso contrário, solicite
a um concessionário Yamaha que verifiqueo veículo.
PAU88331
Indicador luminoso de avaria (MIL) “ ”
Esta luz acende-se ou começa a piscar, se
for detetado um problema no motor ou nou-
tro sistema de controlo do veículo. Se isto
acontecer, solicite a um concessionário
Yamaha que verifique o sistema de diag-
nóstico a bordo. O circuito elétrico da luz de
advertência pode ser verificado ativando a
alimentação do veículo. A luz deverá acen-
der-se durante alguns segundos e depois
apagar-se. Se a luz não se acender logo

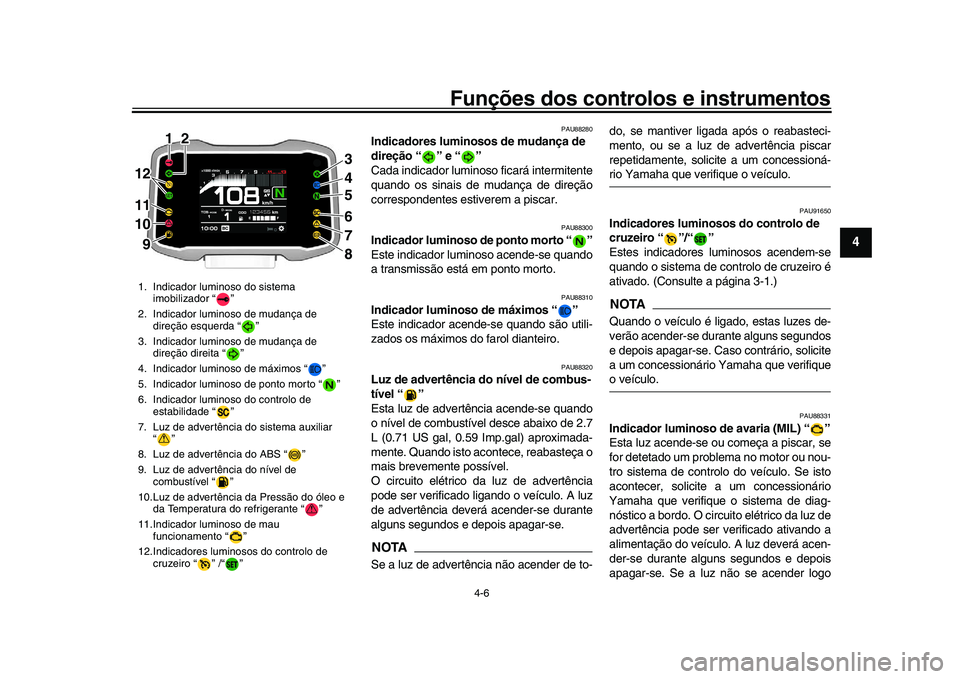

1. Indicador luminoso do sistema imobilizador “ ”
2. Indicador luminoso de mudança de direção esquerda “ ”
3. Indicador luminoso de mudança de direção direita “ ”
4. Indicador luminoso de máximos “ ”
5. Indicador luminoso de ponto morto “ ”
6. Indicador luminoso do controlo de estabilidade “ ”
7. Luz de advertência do sistema auxiliar “”
8. Luz de advertência do ABS “ ”
9. Luz de advertência do nível de combustível “ ”
10.Luz de advertência da Pressão do óleo e da Temperatura do refrigerante “ ”
11.Indicador luminoso de mau funcionamento “ ”
12.Indicadores luminosos do controlo de cruzeiro “ ” /“ ”
ABS
3
4
56
7
8
11 11
10 10
9
11 1 12
2 2
1012 12 12 9 9
BEA-9-P0.book 6 ページ ２０２１年１２月１６日　木曜日　午後１２時５９分

Funções dos controlos e instrumentos
4-7
1
2
34
5
6
7
8
9
10
11
12
13
quando o veículo é ligado ou se permane-
cer acesa, solicite a um concessionário
Yamaha que verifique o veículo.PRECAUÇÃO
PCA26820
Se o MIL começar a piscar, reduza a ve-
locidade do motor, a fim de evitar danosno sistema de escape.NOTAO motor é rigorosamente monitorizado pelo
sistema de diagnóstico de bordo para este
poder detetar qualquer deterioração ou
avaria do sistema de controlo de emissões.
Por conseguinte, o MIL pode acender-se ou
começar a piscar devido a modificações do
veículo, falta de manutenção ou uso exces-
sivo/indevido do motociclo. Para evitar esta
situação, observe as seguintes precau-
ções.
Não tente modificar o software da uni-
dade de controlo do motor.

Não acrescente quaisquer acessórios
elétricos que possam interferir com o
controlo do motor.

Não use acessórios ou peças, nomea-
damente suspensões, velas de igni-
ção, injetores, sistemas de escape,
etc., do mercado de reposição.

Não altere as espec ificações do siste-
ma de transmissão (corrente, carre- tos, rodas, pneus, etc.).

Não remova nem altere o sensor de
O2, o sistema de indução de ar ou as
peças do sistema de escape (catalisa-
dores, EXUP, etc.).

Mantenha a corrente de transmissão
em bom estado.

Mantenha a pressão correta nos
pneus.

Mantenha uma altura adequada do
pedal do travão, para impedir que o
travão traseiro seja arrastado.

Não opere o veículo de forma excessi-
va. Por exemplo, abrir e fechar repeti-
da ou excessivamente a aceleração,
corridas, burn outs, cavalinhos, premir
sistematicamente o pedal de embraia-gem só até metade, etc.
PAU91500
Luz de advertência do ABS “ ”
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando o veículo
é ligado e desliga-se após ser atingida uma
velocidade de 5 km/h (3 mi/h) ou superior.NOTASe a luz de advertência não funcionar como
se descreve acima, ou se a luz de advertên-
cia se acender durante a condução, é pos-
sível que o ABS não esteja a funcionar
bem. Solicite a um concessionário Yamaha
que verifique o veículo logo que possível.
AVISO
PWA21120
Se a luz de advertência do ABS não se
desligar depois de o veículo atingir os 5
km/h (3 mi/h) ou se a luz de advertência
se acender durante a condução: 
Tenha mais cuidado para evitar o
bloqueio das rodas durante trava-
gens de emergência.

Solicite a um concessionário
Yamaha que verifique o veículologo que possível.
PAU88350
Indicador luminoso do sistema imobili-
zador “ ”
Depois de o interruptor principal ser desli-
gado e de terem passado 30 segundos, o
indicador luminoso ficará intermitente indi-
cando que o sistema imobilizador está ati-
vado. Passadas 24 horas, o indicador
luminoso para de piscar, mas o sistema
imobilizador continua ativado.NOTAQuando o veículo é ligado, esta luz deverá
acender-se durante alguns segundos e de-
pois apagar-se. Se a luz não se acender ou
BEA-9-P0.book 7 ページ ２０２１年１２月１６日　木曜日　午後１２時５９分
