420
uuFusibles uEmplacements des fusibles
Gérer les imprévus
Situé près de la borne positive + sur la batterie.
Relever le couvercle.
Le remplacement de ce fusible doit être fait par
un concessionnaire.
L’emplacement du fusible a pparaît sur le couvre-
borne positive de la batterie.
■Boîtier à fusibles du
compartiment moteur de type C
Fusible
Couvre-borne
positive de la
batterie
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
Ventilateur, principal60 A
17 ACURA MDX E-AWD-33TRXC000.book Page 420 Monday, February 6, 2017 2:11 PM
Page 422 of 453
421
uuFusibles uEmplacements des fusibles
à suivre
Gérer les imprévus
Situé sous le tableau de bord.
Les emplacements des fusi bles apparaissent sur
l’étiquette posée sur le côté extérieur du
couvercle de panneau latéral.
Trouver le fusible visé en utilisant le numéro de
fusible et le numéro d’étiquette.

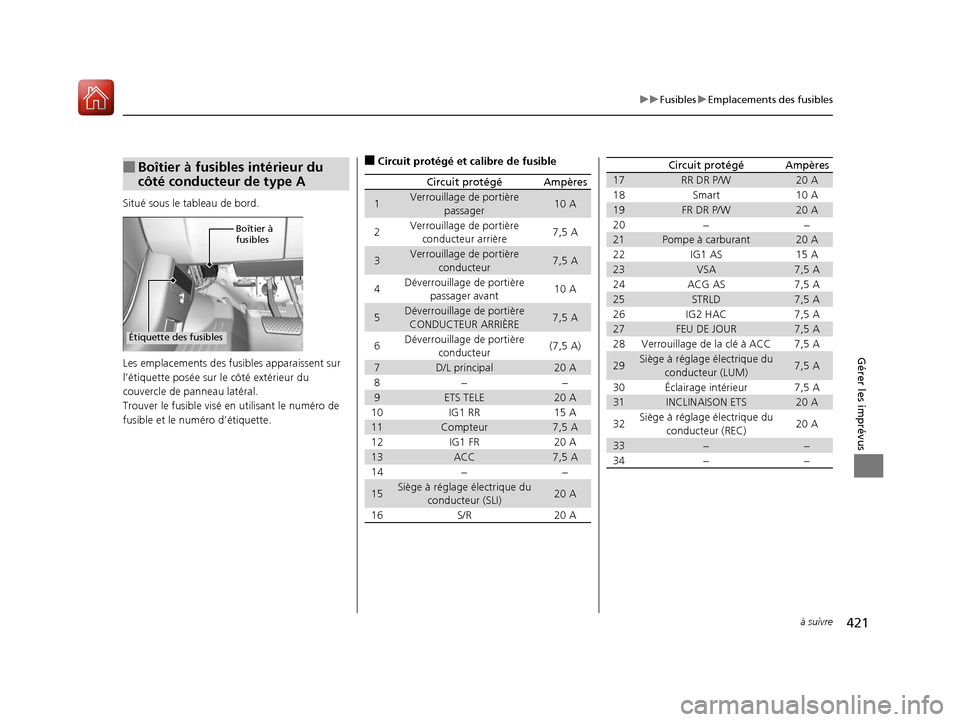

■Boîtier à fusibles intérieur du
côté conducteur de type A
Boîtier à
fusibles
Étiquette des fusibles
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1Verrouillage de portière passager10 A
2Verrouillage de portière conducteur arrière7,5 A
3Verrouillage de portière conducteur7,5 A
4Déverrouillage de portière passager avant10 A
5Déverrouillage de portière CONDUCTEUR ARRIÈRE7,5 A
6Déverrouillage de portière conducteur(7,5 A)
7D/L principal20 A
8−−
9ETS TELE20 A
10 IG1 RR 15 A
11Compteur7,5 A
12 IG1 FR 20 A
13ACC7,5 A
14 − −
15Siège à réglage électrique du
conducteur (SLI)20 A
16 S/R 20 A
17RR DR P/W20 A
18 Smart 10 A
19FR DR P/W20 A
20 − −
21Pompe à carburant20 A
22 IG1 AS 15 A
23VSA7,5 A
24 ACG AS 7,5 A
25STRLD7,5 A
26 IG2 HAC 7,5 A
27FEU DE JOUR7,5 A
28 Verrouillage de la clé à ACC 7,5 A
29Siège à réglage électrique du
conducteur (LUM)7,5 A
30 Éclairage intérieur 7,5 A
31INCLINAISON ETS20 A
32 Siège à réglage électrique du
conducteur (REC) 20 A
33−−
34−−
Circuit protégéAmpères
17 ACURA MDX E-AWD-33TRXC000.book Page
421 Monday, February 6, 2017 2:11 PM
Page 423 of 453
422
uuFusibles uEmplacements des fusibles
Gérer les imprévus
Situé sous le boîtier à fu sibles intérieur du côté
conducteur de type A. Enlever le couvercle pour
ouvrir.
Les emplacements des fusibles apparaissent sur
l’étiquette posée sur le côté arrière du couvercle
de panneau latéral.
Trouver le fusible visé en utilisant le numéro de
fusible et le numéro d’étiquette.

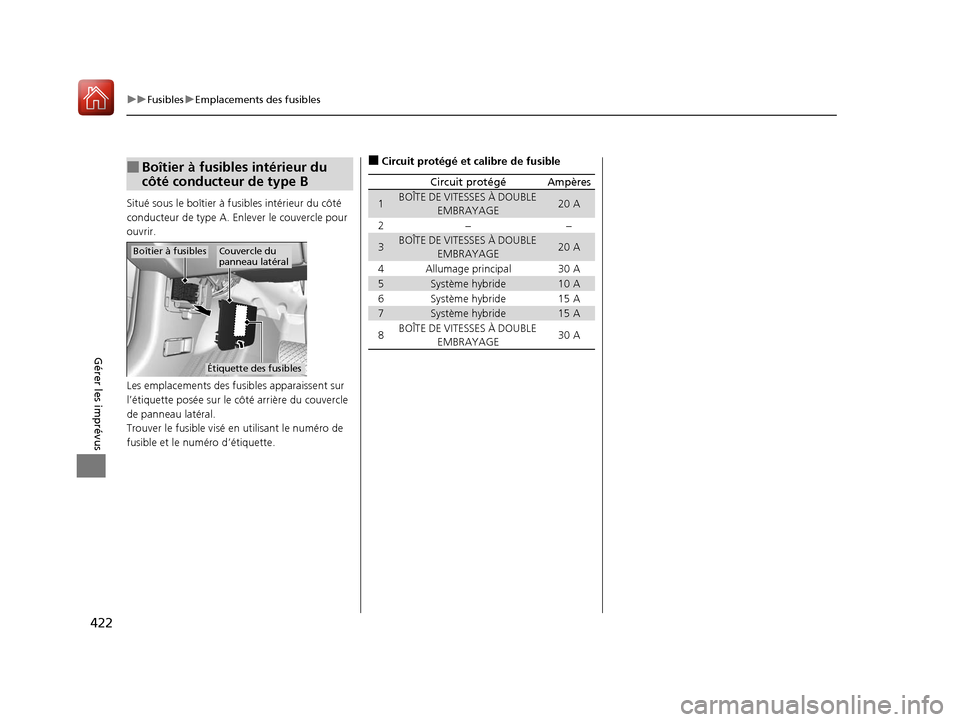

■Boîtier à fusibles intérieur du
côté conducteur de type B
Boîtier à fusiblesCouvercle du
panneau latéral
Étiquette des fusibles
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1BOÎTE DE VITESSES À DOUBLE EMBRAYAGE20 A
2−−
3BOÎTE DE VITESSES À DOUBLE EMBRAYAGE20 A
4Allumage principal30 A
5Système hybride10 A
6Système hybride15 A
7Système hybride15 A
8BOÎTE DE VITESSES À DOUBLE EMBRAYAGE30 A
17 ACURA MDX E-AWD-33TRXC000.book Page 422 Monday, February 6, 2017 2:11 PM
Page 424 of 453
423
uuFusibles uEmplacements des fusibles
à suivre
Gérer les imprévus
Situé sous le boîtier à fusibles intérieur du côté
conducteur de type A. Enlever le couvercle pour
ouvrir.
Les emplacements des fusi bles apparaissent sur
l’étiquette posée sur le côté arrière du couvercle
de panneau latéral.
Trouver le fusible visé en utilisant le numéro de
fusible et le numéro d’étiquette.

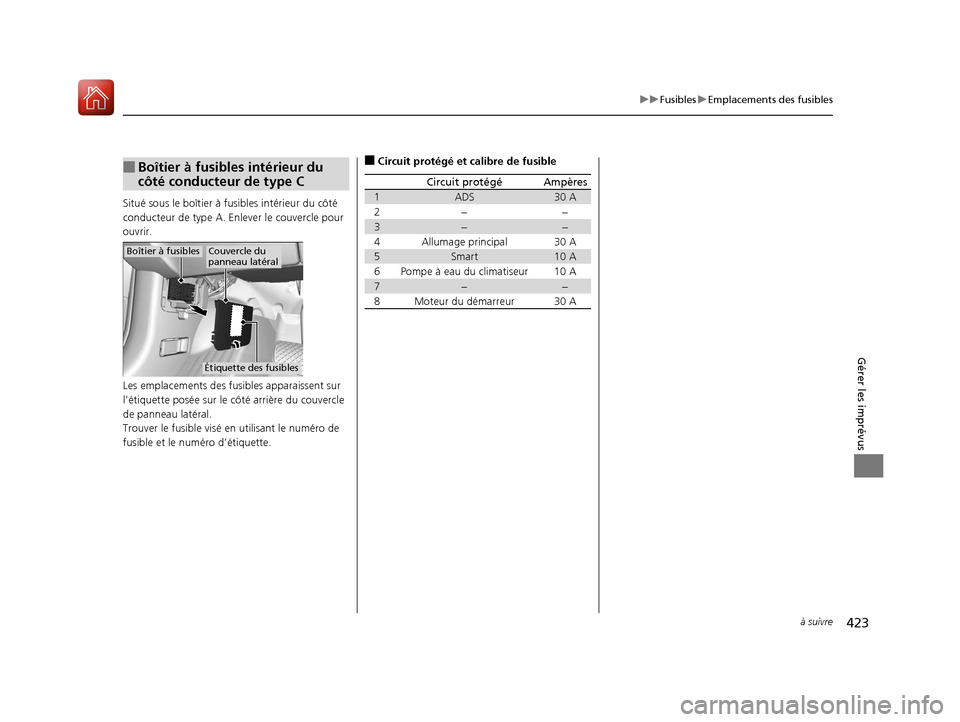

■Boîtier à fusibles intérieur du
côté conducteur de type C
Boîtier à fusiblesCouvercle du
panneau latéral
Étiquette des fusibles
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1ADS30 A
2−−
3−−
4Allumage principal30 A
5Smart10 A
6Pompe à eau du climatiseur10 A
7−−
8Moteur du démarreur30 A
17 ACURA MDX E-AWD-33TRXC000.book Page 423 Monday, February 6, 2017 2:11 PM
Page 425 of 453
424
uuFusibles uEmplacements des fusibles
Gérer les imprévus
Situé sur le panneau latéral inférieur. Enlever le
couvercle pour ouvrir.
L’emplacement des fusibles est indiqué sur le
couvercle.

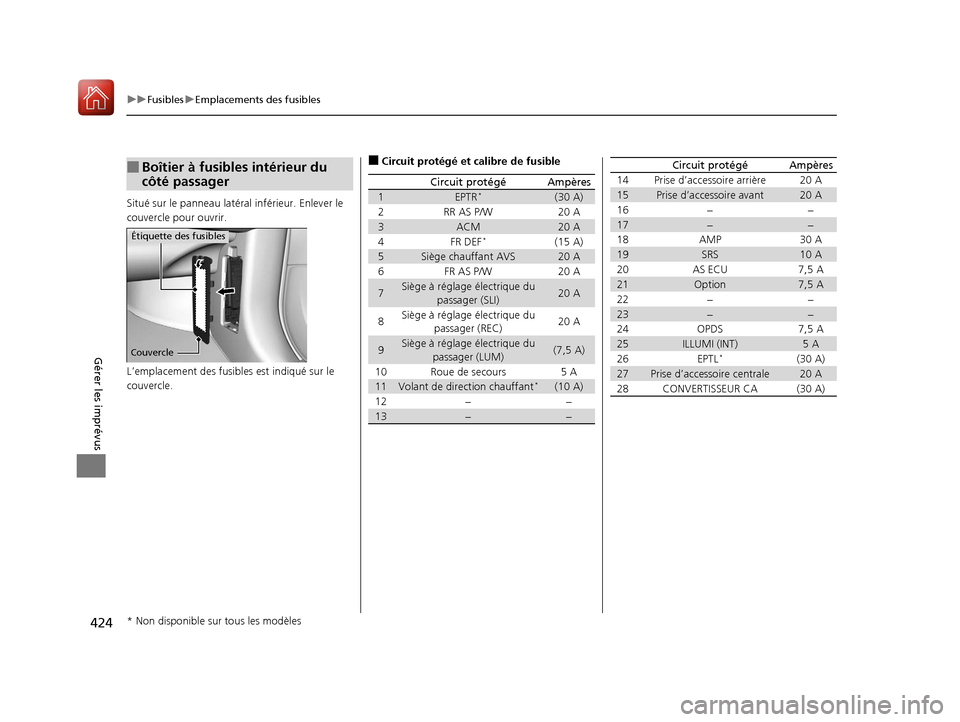

■Boîtier à fusibles intérieur du
côté passager
Couvercle
Étiquette des fusibles
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1EPTR*(30 A)
2RR AS P/W20 A
3ACM20 A
4FR DEF*(15 A)
5Siège chauffant AVS20 A
6FR AS P/W20 A
7Siège à réglage électrique du
passager (SLI)20 A
8Siège à réglage électrique du passager (REC)20 A
9Siège à réglage électrique du passager (LUM)(7,5 A)
10Roue de secours5 A
11Volant de dire ction chauffant*(10 A)
12−−
13−−
14Prise d’accessoire arrière20 A
15Prise d’accessoire avant20 A
16−−
17−−
18AMP30 A
19SRS10 A
20AS ECU7,5 A
21Option7,5 A
22−−
23−−
24OPDS7,5 A
25ILLUMI (INT)5 A
26EPTL*(30 A)
27Prise d’accessoire centrale20 A
28CONVERTISSEUR CA(30 A)
Circuit protégéAmpères
* Non disponible sur tous les modèles
17 ACURA MDX E-AWD-33TRXC000.book Page 424 Monday, February 6, 2017 2:11 PM
Page 426 of 453
425
uuFusibles uEmplacements des fusibles
Gérer les imprévus
Se trouve du côté gauche compartiment utilitaire.
Retirer le couvercle en s oulevant le bord à l’aide
d’un tournevis à lame plate.
u Envelopper le tournevi s à lame plate avec
un chiffon pour préven ir les égratignures.
L’emplacement des fusibles est indiqué sur le
couvercle.
Trouver le fusible visé en utilisant le numéro de
fusible et le numéro du couvercle du boîtier.

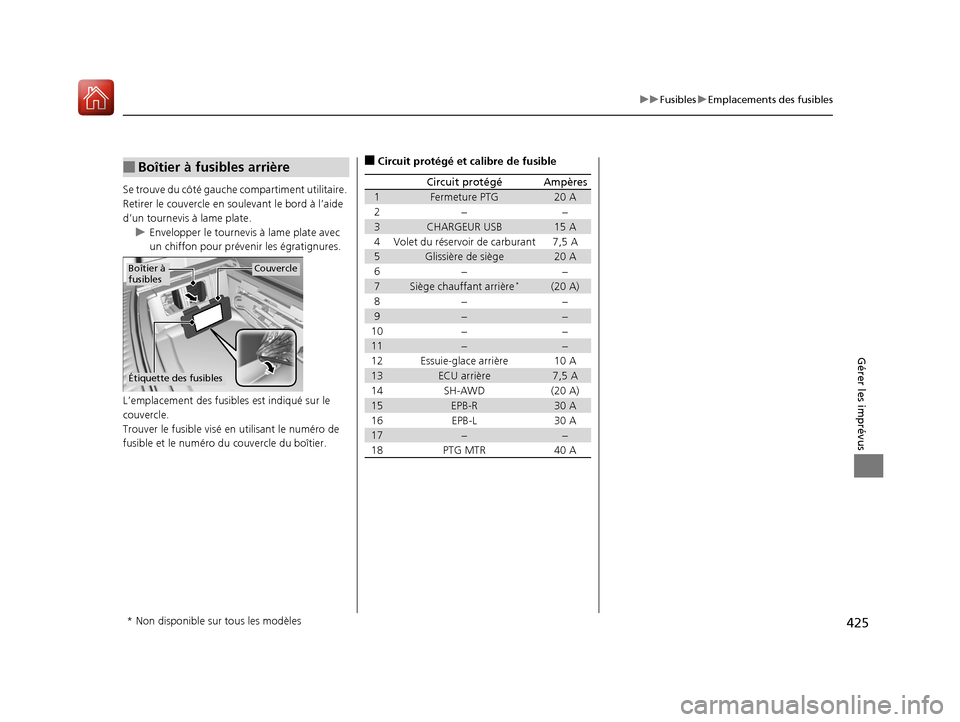

■Boîtier à fusibles arrière
Étiquette des fusibles
Boîtier à
fusiblesCouvercle
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1Fermeture PTG20 A
2−−
3CHARGEUR USB15 A
4Volet du réservoi r de carburant7,5 A
5Glissière de siège20 A
6−−
7Siège chauffant arrière*(20 A)
8−−
9−−
10−−
11−−
12Essuie-glace arrière10 A
13ECU arrière7,5 A
14SH-AWD(20 A)
15EPB-R30 A
16EPB-L30 A
17−−
18PTG MTR40 A
* Non disponible sur tous les modèles
17 ACURA MDX E-AWD-33TRXC000.book Page 425 Monday, February 6, 2017 2:11 PM
Page 427 of 453
426
uuFusibles uVérification et changement des fusibles
Gérer les imprévus

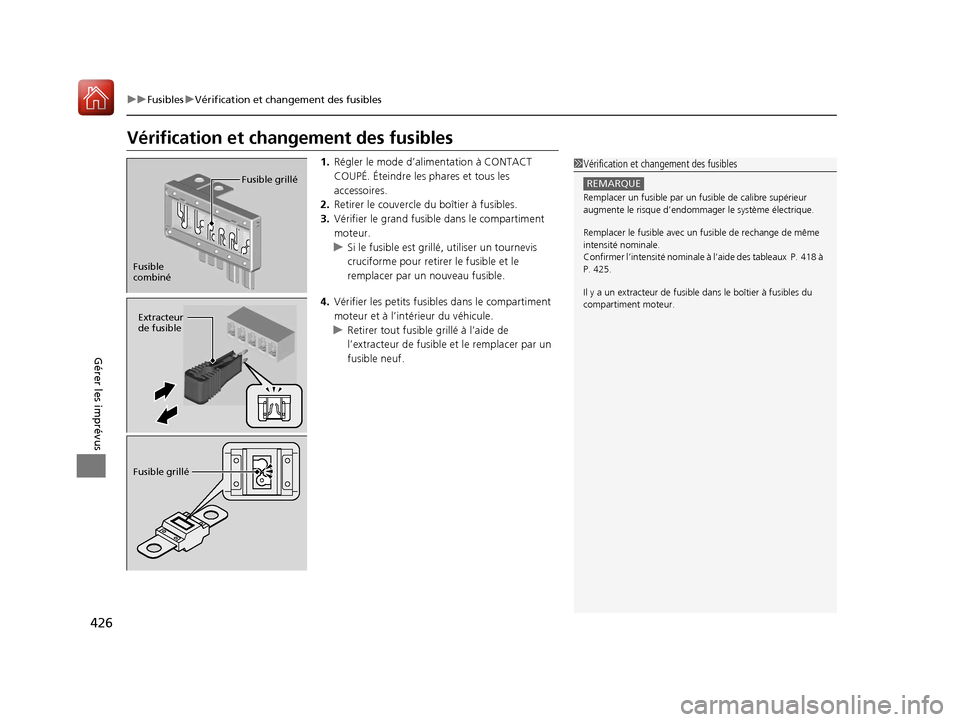

Vérification et changement des fusibles
1. Régler le mode d’al imentation à CONTACT
COUPÉ. Éteindre les phares et tous les
accessoires.
2. Retirer le couvercle du boîtier à fusibles.
3. Vérifier le grand fusibl e dans le compartiment
moteur.
u Si le fusible est grillé , utiliser un tournevis
cruciforme pour retirer le fusible et le
remplacer par un nouveau fusible.
4. Vérifier les petits fusibles dans le compartiment
moteur et à l’inté rieur du véhicule.
u Retirer tout fusible grillé à l’aide de
l’extracteur de fusible et le remplacer par un
fusible neuf.1 Vérification et changement des fusibles
REMARQUE
Remplacer un fusible par un fusible de calibre supérieur
augmente le risque d’endo mmager le système électrique.
Remplacer le fusible avec un fusible de rechange de même
intensité nominale.
Confirmer l’intensité nominale à l’aide des tableaux P. 418 à
P. 425.
Il y a un extracteur de fusible dans le boîtier à fusibles du
compartiment moteur.
Fusible
combiné Fusible grillé
Extracteur
de fusible
Fusible grillé
17 ACURA MDX E-AWD-33TRXC000.book Page
426 Monday, February 6, 2017 2:11 PM
Page 428 of 453
427
Gérer les imprévus

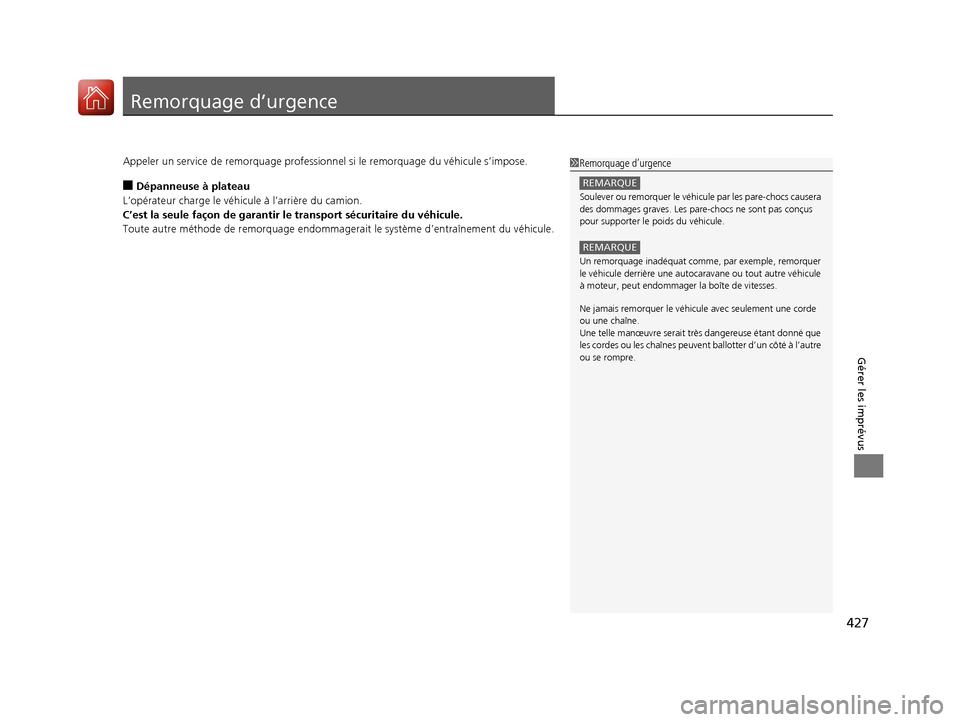

Remorquage d’urgence
Appeler un service de remorquage professionnel si le remorquage du véhicule s’impose.
■Dépanneuse à plateau
L’opérateur charge le véhi cule à l’arrière du camion.
C’est la seule façon de garantir le transport sécuritaire du véhicule.
Toute autre méthode de remorquage endommagerait le système d’entraînement du véhicule.
1Remorquage d’urgence
REMARQUE
Soulever ou remorquer le véhi cule par les pare-chocs causera
des dommages graves. Les pare -chocs ne sont pas conçus
pour supporter le poids du véhicule.
REMARQUE
Un remorquage inadéquat comme, par exemple, remorquer
le véhicule derrière une autoca ravane ou tout autre véhicule
à moteur, peut endommager la boîte de vitesses.
Ne jamais remorquer le véhicule avec seulement une corde
ou une chaîne.
Une telle manœuvre serait trè s dangereuse étant donné que
les cordes ou les chaînes peuvent ballotter d’un côté à l’autre
ou se rompre.
17 ACURA MDX E-AWD-33TRXC000.book Page 427 Monday, February 6, 2017 2:11 PM
Page 429 of 453
428
Gérer les imprévus

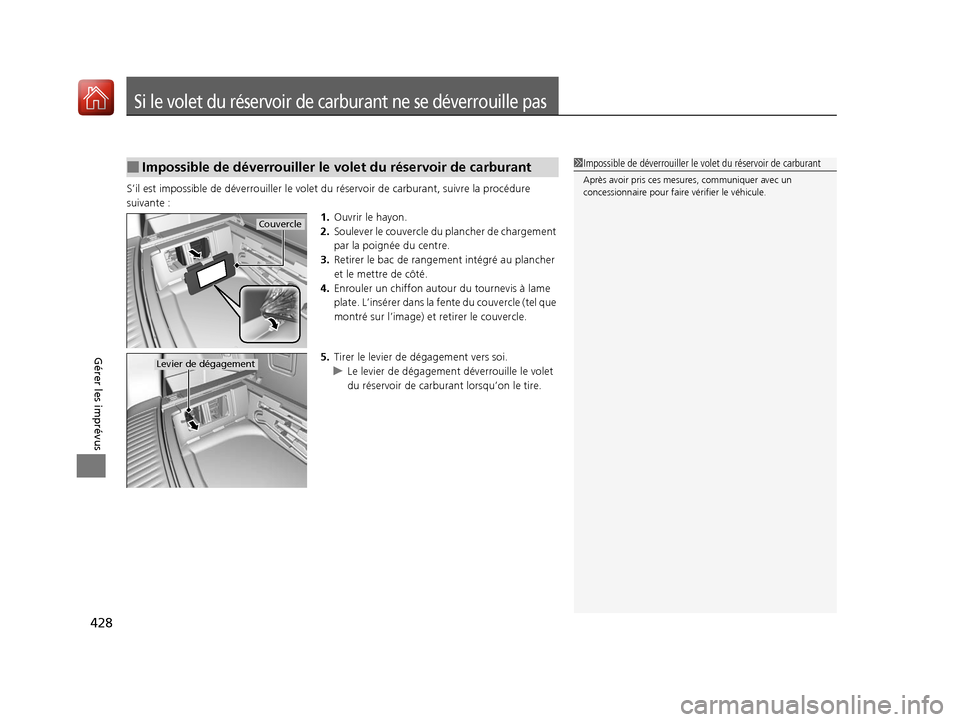

Si le volet du réservoir de carburant ne se déverrouille pas
S’il est impossible de déverrouiller le volet du réservoir de carburant, suivre la procédure
suivante : 1.Ouvrir le hayon.
2. Soulever le couvercle du plancher de chargement
par la poignée du centre.
3. Retirer le bac de rangem ent intégré au plancher
et le mettre de côté.
4. Enrouler un chiffon autour du tournevis à lame
plate. L’insérer dans la fente du couvercle (tel que
montré sur l’image) et retirer le couvercle.
5. Tirer le levier de dégagement vers soi.
u Le levier de dégagement déverrouille le volet
du réservoir de carburant lorsqu’on le tire.
■Impossible de déverrouiller le volet du réservoir de carburant1 Impossible de déverrouiller le volet du réservoir de carburant
Après avoir pris ces mesures, communiquer avec un
concessionnaire pour faire vérifier le véhicule.
Couvercle
Levier de dégagement
17 ACURA MDX E-AWD-33TRXC000.book Page 428 Monday, February 6, 2017 2:11 PM
Page 430 of 453
429
Gérer les imprévus

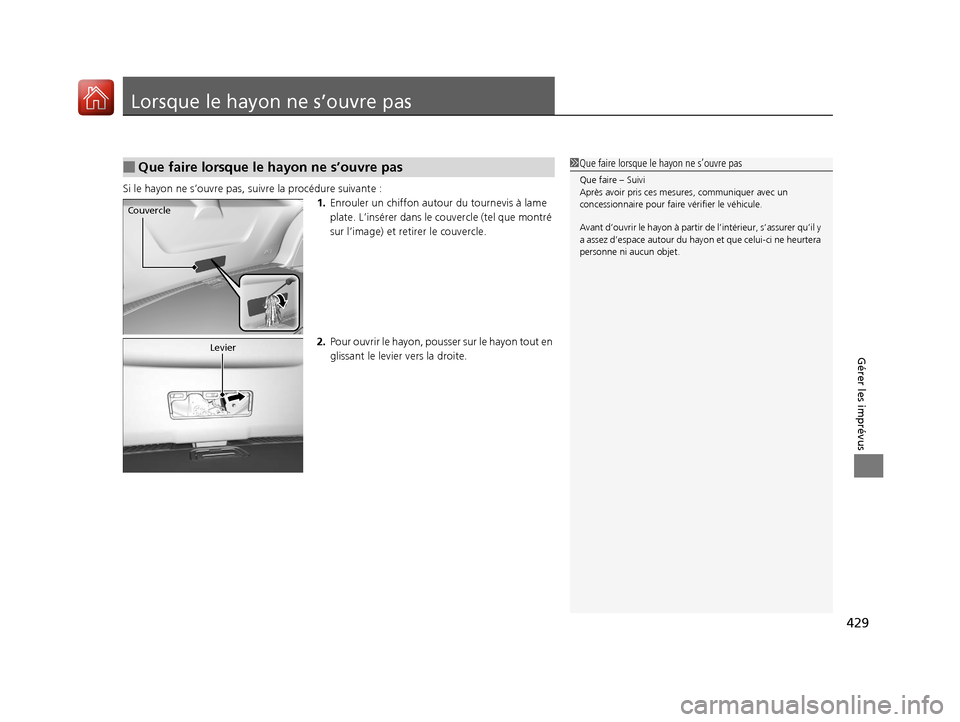

Lorsque le hayon ne s’ouvre pas
Si le hayon ne s’ouvre pas, suivre la procédure suivante :
1.Enrouler un chiffon aut our du tournevis à lame
plate. L’insérer dans le couvercle (tel que montré
sur l’image) et retirer le couvercle.
2. Pour ouvrir le hayon, pousse r sur le hayon tout en
glissant le levier vers la droite.
■Que faire lorsque le hayon ne s’ouvre pas1Que faire lorsque le hayon ne s’ouvre pas
Que faire – Suivi
Après avoir pris ces mesures, communiquer avec un
concessionnaire pour faire vérifier le véhicule.
Avant d’ouvrir le hayon à partir de l’intérieur, s’assurer qu’il y
a assez d’espace autour du hayon et que celui-ci ne heurtera
personne ni aucun objet.
Couvercle
