Page 381 of 453
380
Entretien

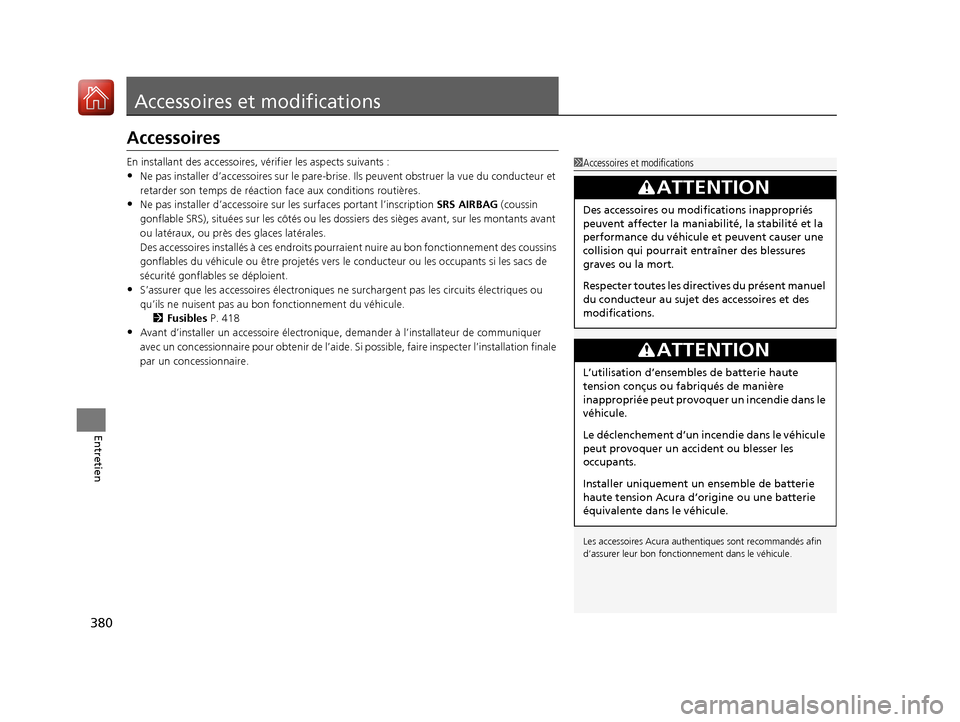

Accessoires et modifications
Accessoires
En installant des accessoires, vérifier les aspects suivants :
•Ne pas installer d’accessoires sur le pare-brise. Ils peuvent obstruer la vue du conducteur et
retarder son temps de réaction face aux conditions routières.
•Ne pas installer d’accessoire sur les surfaces portant l’inscription SRS AIRBAG (coussin
gonflable SRS), situées sur les côtés ou les dossiers des sièges avant, sur les montants avant
ou latéraux, ou près de s glaces latérales.
Des accessoires inst allés à ces endroits pourra ient nuire au bon fonctionnement des coussins
gonflables du véhicule ou être projetés vers le conducteur ou les occupants si les sacs de
sécurité gonf lables se déploient.
•S’assurer que les accessoires électroniques ne surchargent pas les circuits électriques ou
qu’ils ne nuisent pas au bon fonctionnement du véhicule. 2 Fusibles P. 418
•Avant d’installer un accessoire électronique , demander à l’installateur de communiquer
avec un concessionnaire pour obtenir de l’aide. Si possible, faire inspec ter l’installation finale
par un concessionnaire.
1 Accessoires et modifications
Les accessoires Acura authentiques sont recommandés afin
d’assurer leur bon fonctionnement dans le véhicule.
3ATTENTION
Des accessoires ou modifications inappropriés
peuvent affecter la maniabilité, la stabilité et la
performance du véhicule et peuvent causer une
collision qui pourrait entraîner des blessures
graves ou la mort.
Respecter toutes les directives du présent manuel
du conducteur au sujet des accessoires et des
modifications.
3ATTENTION
L’utilisation d’ensembles de batterie haute
tension conçus ou fabriqués de manière
inappropriée peut provoquer un incendie dans le
véhicule.
Le déclenchement d’un incendie dans le véhicule
peut provoquer un accident ou blesser les
occupants.
Installer uniquement un ensemble de batterie
haute tension Acura d’origine ou une batterie
équivalente dans le véhicule.
17 ACURA MDX E-AWD-33TRXC000.book Page 380 Monday, February 6, 2017 2:11 PM
Page 382 of 453
381
uuAccessoires et modifications uModifications
Entretien
Modifications
Ne pas modifier le véhi cule selon une manière qui pourrait nuire à sa maniabilité, à sa stabilité
et à sa fiabilité et ne pas installer des com posants ou des accessoires d’une autre marque que
Acura qui pourraient avoir les mêmes conséquences.
La prise de diagnostic embarqué (connecteur OBD-II/J2534) installée sur ce véhicule ne peut
être utilisée qu’avec des appare ils de diagnostic du système automobile. L’utilisation de tout
autre type d’appareil pour rait nuire aux circuits électronique s du véhicule ou risquerait de les
compromettre et pourrait entraîner une défaillance des circuits, un déchargement de la
batterie ou d’autres problèmes imprévus.
Même des modifications mineures apportées aux systèmes du véhicule peuvent avoir un effet
sur les performances globales du véhicule.
Toujours s’assurer que tout l’équi pement est installé et entretenu de façon appropriée et ne
pas apporter, au véhicule ou à ses systèmes, de modifications qui pourraient empêcher le
véhicule de rester conforme aux lois fédérales, provinciales, territoriales et locales.
Ne pas modifier ou essayer de réparer le système élec trique hybride haute tension du véhicule
ni modifier d’une autre manièr e les systèmes électriques du véhicule. Le démontage ou la
modification d’un équipement électrique peut provoquer un accident ou un incendie.
S’il est nécessaire de remplacer l’ensemble de batterie haute tension du véhicule en dehors de
la couverture de la ga rantie, il est fortement recommandé d’utiliser uniquement une batterie
haute tension d’origine Acura. Les ensembles de batterie haute tension d’origine Acura sont
conçus pour fonctionner avec le système électr ique hybride du véhicule et sont également
conçus et fabriqués de manière à éviter les surcharges. Il se peut que les ensembles de batterie
haute tension qui ne sont pas d’ origine n’aient pas été conçus et fabriqués de la même façon,
et l’installation de te lles batteries pourrait provoquer de s surcharges, un incendie, une perte
d’alimentation ou d’autres problèmes pouvant accr oître les risques d’accident et de blessure.
17 ACURA MDX E-AWD-33TRXC000.book Page 381 Monday, February 6, 2017 2:11 PM
Page 383 of 453
382
17 ACURA MDX E-AWD-33TRXC000.book Page 382 Monday, February 6, 2017 2:11 PM
Page 384 of 453
383

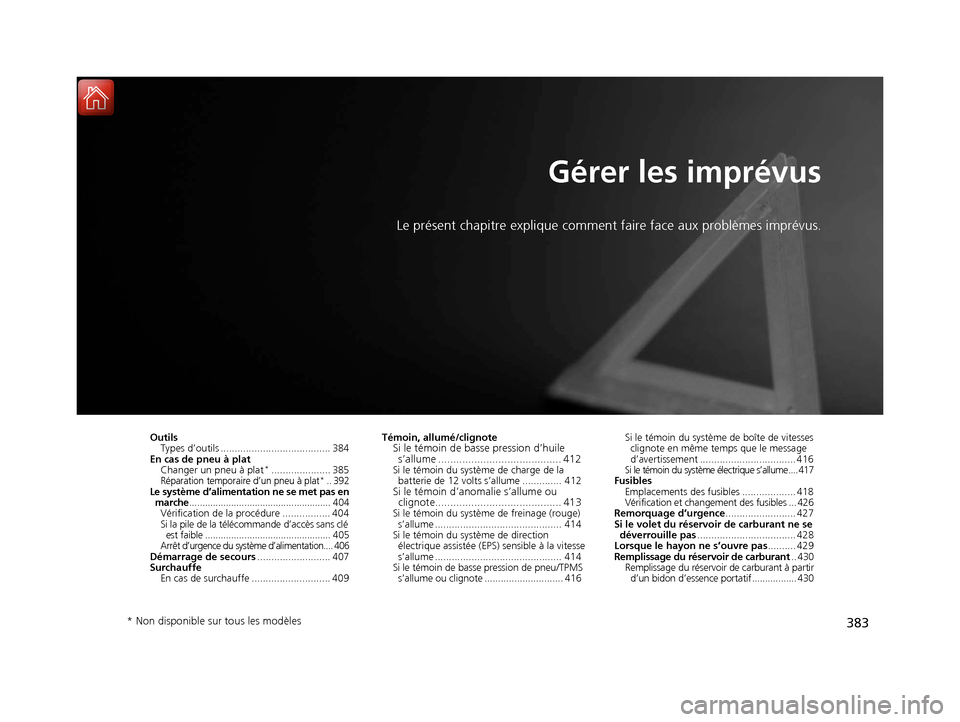

Gérer les imprévus
Le présent chapitre explique comment faire face aux problèmes imprévus.
Outils
Types d’outils ....................................... 384
En cas de pneu à plat Changer un pneu à plat
*..................... 385Réparation temporaire d’un pneu à plat*.. 392Le système d’alimentation ne se met pas en marche ...................................................... 404
Vérification de la procédure ................. 404
Si la pile de la télécommande d’accès sans clé est faible ................................................ 405
Arrêt d’urgence du système d’alimentation.... 406Démarrage de secours .......................... 407
Surchauffe En cas de surchauffe ............................ 409 Témoin, allumé/clignote
Si le témoin de ba
sse pression d’huile
s’allume ......................................... 412
Si le témoin du système de charge de la
batterie de 12 volts s’allume .............. 412
Si le témoin d’anomalie s’allume ou clignote.......................................... 413
Si le témoin du système de freinage (rouge)
s’allume ............................................. 414
Si le témoin du système de direction électrique assistée (EPS) sensible à la vitesse
s’allume ............................................. 414
Si le témoin de basse pression de pneu/TPMS s’allume ou clignote ............................. 416 Si le témoin du système de boîte de vitesses
clignote en même te mps que le message
d’avertissement .................................. 416
Si le témoin du système électrique s’allume .... 417Fusibles Emplacements des fusibles ................... 418
Vérification et changement des fusibles ... 426
Remorquage d’urgence ......................... 427
Si le volet du réservoir de carburant ne se déverrouille pas ................................... 428
Lorsque le hayon ne s’ouvre pas .......... 429
Remplissage du réservoir de carburant .. 430
Remplissage du réservoir de carburant à partir d’un bidon d’essence portatif ................. 430
* Non disponible sur tous les modèles
17 ACURA MDX E-AWD-33TRXC000.book Page 383 Monday, February 6, 2017 2:11 PM
Page 385 of 453
384
Gérer les imprévus
Outils
Types d’outils
1Types d’outils
Les outils sont rangés dans le compartiment utilitaire.
Clé pour écrou de roue/manche de cric
Cric
Barre de manche de cric
Modèles avec un pneu de secours compact
Crochet de remorquage Entonnoir
Entonnoir
Rangement
à outils
17 ACURA MDX E-AWD-33TRXC000.book Page
384 Monday, February 6, 2017 2:11 PM
Page 386 of 453
385à suivre
Gérer les imprévus
En cas de pneu à plat
Changer un pneu à plat*
En cas de crevaison pendant la conduite, saisir le volant de direction fermement et freiner
graduellement pour réduire la vitesse. Ensuite, s’arrêter dans un endroit sécuritaire. Remplacer
le pneu à plat par un pneu de secours compact. Aller chez un concessi onnaire dès que possible
pour faire réparer ou remplacer le pneu de dimension normale.
1. Stationner le véhicule sur une su rface ferme, de niveau, non glissa nte, puis serrer le frein de
stationnement.
2. Changer la position de l’engrenage à
(P.
3. Allumer les feux de détresse et régler le mode d’alimentation à CONTACT COUPÉ.
1Changer un pneu à plat*
Prendre les précautions suivante s pour la roue de secours
compact :
Vérifier périodiquement la pr ession du pneu de secours
compact. Elle doit correspondre à la pression spécifiée.
Pression spécifiée : 420 kPa (60 psi)
En conduisant avec un pneu de secours compact, maintenir
la vitesse du véhicule sous 80 km/h. Le remplacer par un
pneu de dimension normale dès que possible.
Le pneu de secours compact et la roue se trouvant dans le
véhicule sont spécifiques à ce modèle. Ne pas les utiliser sur
un autre véhicule. Ne pas utilis er un autre type de pneu de
secours compact ou de roue avec le présent véhicule.
Ne pas installer de chaînes an tidérapantes sur un pneu de
secours compact.
Si un pneu avant avec chaînes antidérapantes tombe à plat,
retirer un pneu arrière de dimension normale et le remplacer
par le pneu de secours compact. Retirer le pneu avant à plat
et le remplacer par le pneu de dimension normale qui a été
retiré à l’arrière. Installer les chaînes antidérapantes sur le
pneu avant.
Ne pas utiliser un produit de réparation pour crevaison autre
que celui fourni avec le véhicule (si équipé). Si un produit de
réparation différent est utilisé, le capteur de pression de
gonflage de pneu pourrait subi r des dommages irréversibles.
* Non disponible sur tous les modèles
17 ACURA MDX E-AWD-33TRXC000.book Page 385 Monday, February 6, 2017 2:11 PM
Page 387 of 453
uuEn cas de pneu à plat uChanger un pneu à plat*
386
Gérer les imprévus

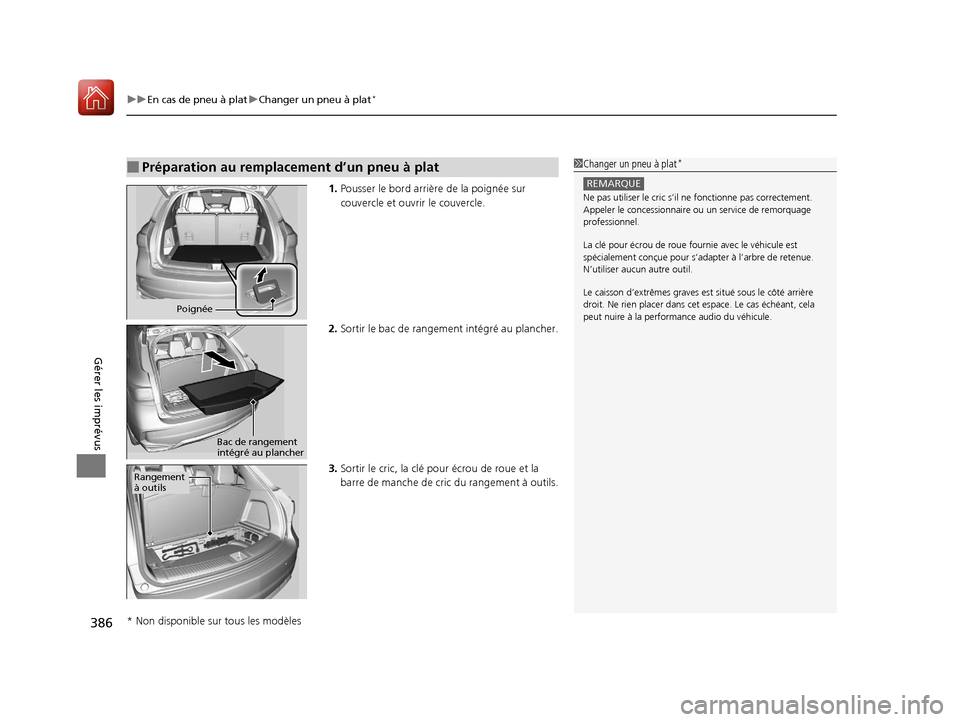

1. Pousser le bord arrière de la poignée sur
couvercle et ouvrir le couvercle.
2. Sortir le bac de rangeme nt intégré au plancher.
3. Sortir le cric, la clé po ur écrou de roue et la
barre de manche de cric du rangement à outils.
■Préparation au remplacement d’un pneu à plat1 Changer un pneu à plat*
REMARQUE
Ne pas utiliser le cric s’il ne fonctionne pas correctement.
Appeler le concessionnaire ou un service de remorquage
professionnel.
La clé pour écrou de roue fournie avec le véhicule est
spécialement conçue pour s’ adapter à l’arbre de retenue.
N’utiliser aucun autre outil.
Le caisson d’extrêmes graves es t situé sous le côté arrière
droit. Ne rien placer dans ce t espace. Le cas échéant, cela
peut nuire à la performance audio du véhicule.
Poignée
Bac de rangement
intégré au plancher
Rangement
à outils
* Non disponible sur tous les modèles
17 ACURA MDX E-AWD-33TRXC000.book Page 386 Monday, February 6, 2017 2:11 PM
Page 388 of 453
387
uuEn cas de pneu à plat uChanger un pneu à plat*
à suivre
Gérer les imprévus

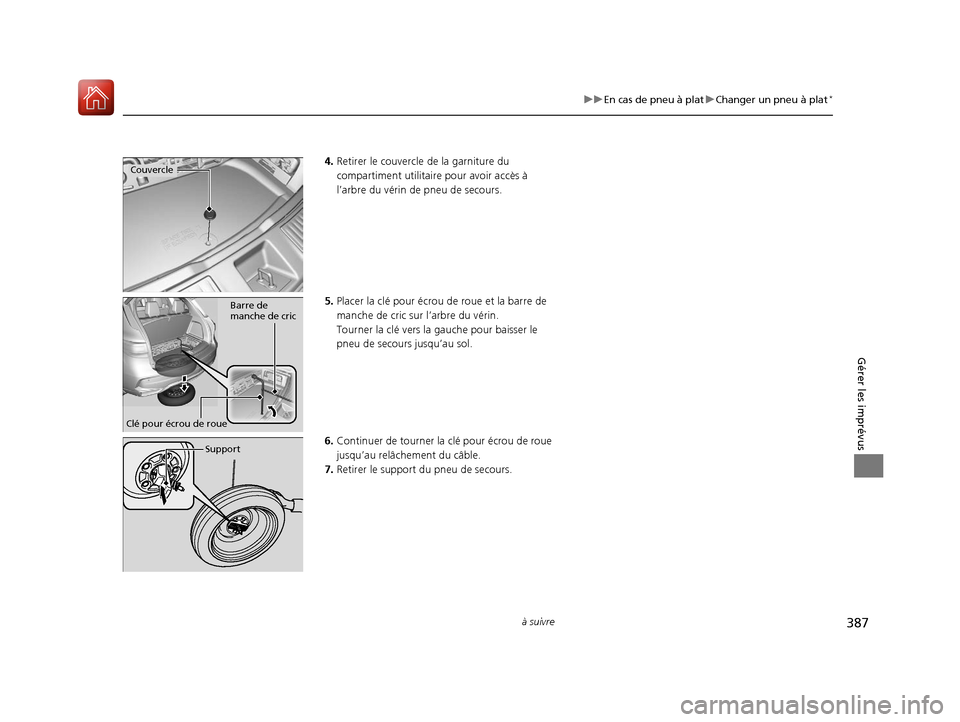

4. Retirer le couvercle de la garniture du
compartiment utilitai re pour avoir accès à
l’arbre du vérin de pneu de secours.
5. Placer la clé pour écrou de roue et la barre de
manche de cric sur l’arbre du vérin.
Tourner la clé vers la gauche pour baisser le
pneu de secours jusqu’au sol.
6. Continuer de tourner la clé pour écrou de roue
jusqu’au relâchement du câble.
7. Retirer le support du pneu de secours.Couvercle
Barre de
manche de cric
Clé pour écrou de roue
Support
17 ACURA MDX E-AWD-33TRXC000.book Page 387 Monday, February 6, 2017 2:11 PM
Page 389 of 453
388
uuEn cas de pneu à plat uChanger un pneu à plat*
Gérer les imprévus

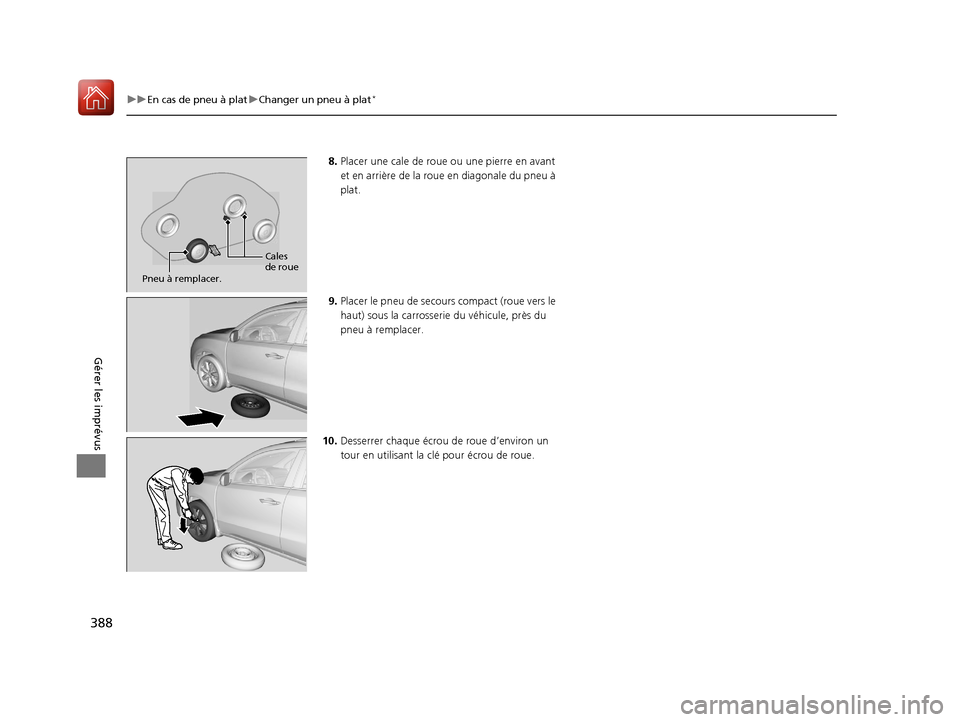

8. Placer une cale de roue ou une pierre en avant
et en arrière de la r oue en diagonale du pneu à
plat.
9. Placer le pneu de secour s compact (roue vers le
haut) sous la carrosse rie du véhicule, près du
pneu à remplacer.
10. Desserrer chaque écrou de roue d’environ un
tour en utilisant la clé pour écrou de roue.
Cales
de roue
Pneu à remplacer.
17 ACURA MDX E-AWD-33TRXC000.book Page 388 Monday, February 6, 2017 2:11 PM
Page 390 of 453
à suivre389
uuEn cas de pneu à plat uChanger un pneu à plat*
Gérer les imprévus

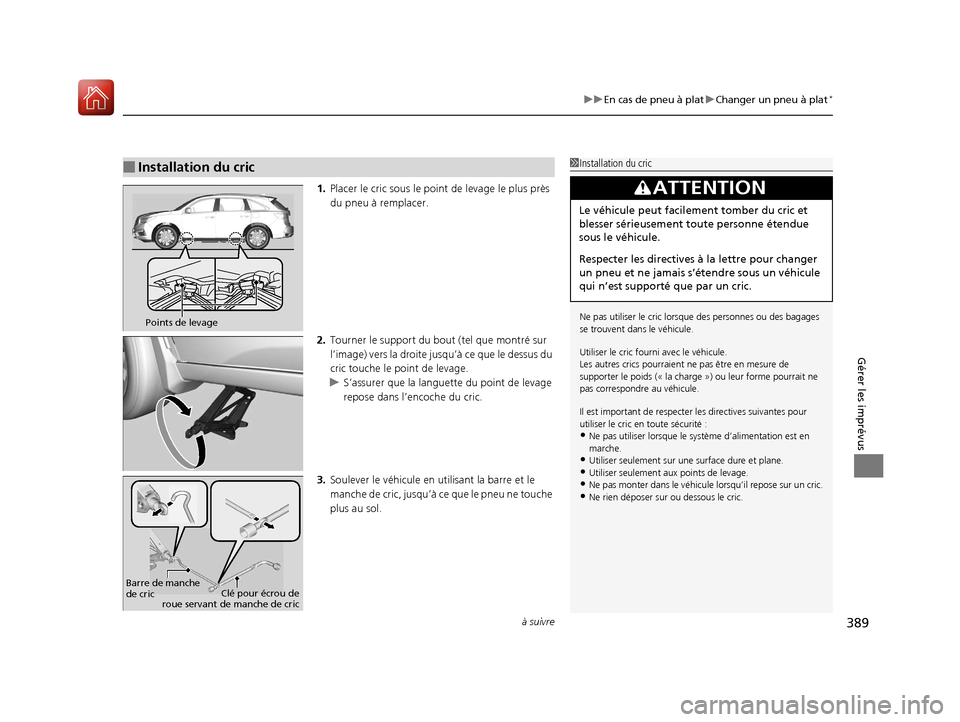

1. Placer le cric sous le point de levage le plus près
du pneu à remplacer.
2. Tourner le support du bout (tel que montré sur
l’image) vers la droite jusqu’à ce que le dessus du
cric touche le point de levage.
u S’assurer que la languett e du point de levage
repose dans l’encoche du cric.
3. Soulever le véhicule en utilisant la barre et le
manche de cric, jusqu’à ce que le pneu ne touche
plus au sol.
■Installation du cric1 Installation du cric
Ne pas utiliser le cric lorsque des personnes ou des bagages
se trouvent dans le véhicule.
Utiliser le cric fourni avec le véhicule.
Les autres crics pourraient ne pas être en mesure de
supporter le poids (« la charge ») ou leur forme pourrait ne
pas correspondre au véhicule.
Il est important de respecter les directives suivantes pour
utiliser le cric en toute sécurité :
•Ne pas utiliser lorsque le système d’alimentation est en
marche.
•Utiliser seulement sur une surface dure et plane.•Utiliser seulement aux points de levage.•Ne pas monter dans le véhicule lorsqu’il repose sur un cric.•Ne rien déposer sur ou dessous le cric.
3ATTENTION
Le véhicule peut facilement tomber du cric et
blesser sérieusement toute personne étendue
sous le véhicule.
Respecter les directives à la lettre pour changer
un pneu et ne jamais s’étendre sous un véhicule
qui n’est supporté que par un cric.
Points de levage
Barre de manche
de cric Clé pour écrou de
roue servant de manche de cric
17 ACURA MDX E-AWD-33TRXC000.book Page 389 Monday, February 6, 2017 2:11 PM
