BMW MOTORRAD G 650 GS 2010 Livret de bord (in French)

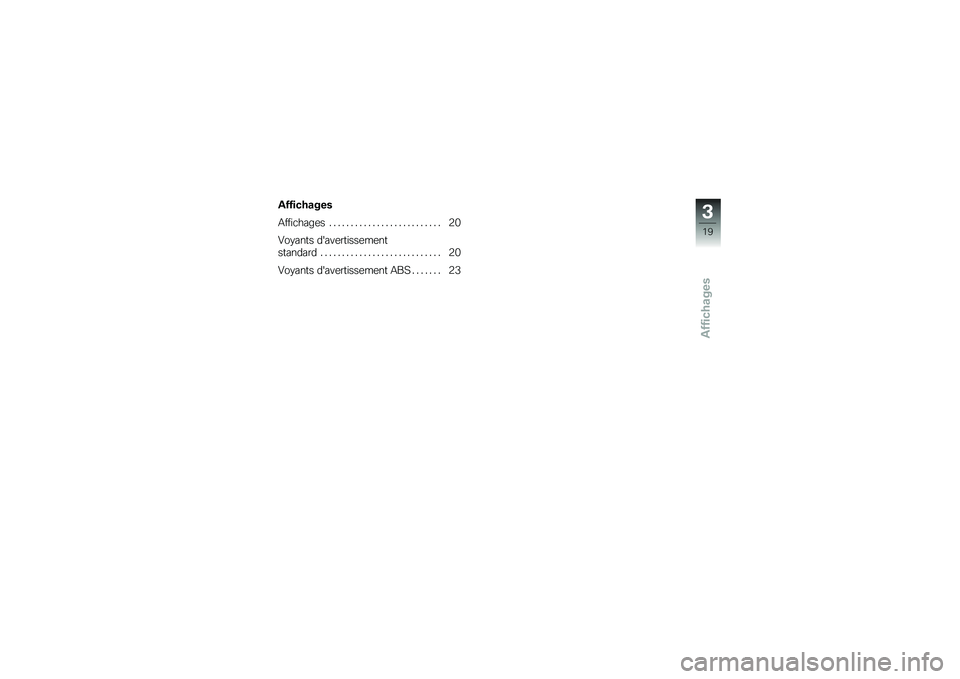

Affichages
Affichages
Affichages . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Voyants d'avertissement
standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Voyants d'avertissement ABS . . . . . . . 23
3
19
zAffichages

Affichages
Témoins
1Clignotants
2Feu de route
3Point mort
Voyants
d'avertissement
standard
Affichage
Les avertissements sont signaléspar les voyants1.
Vous trouverez un aperçu desavertissements possibles sur lapage suivante.
3
20
zAffichages

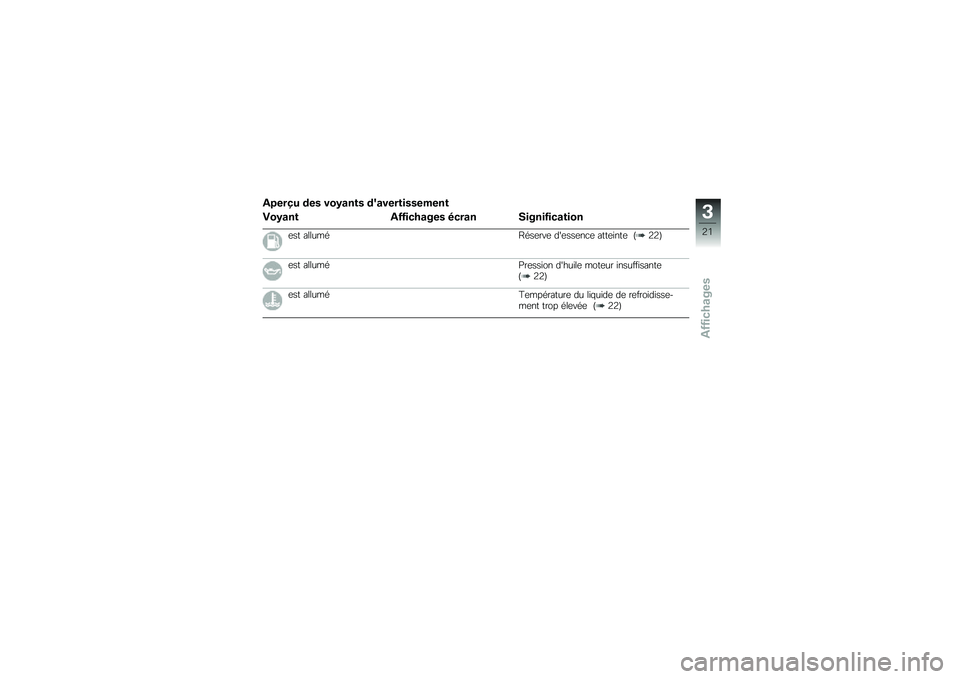

Aperçu des voyants d'avertissement
Voyant Affichages écran Signification
est alluméRéserve d'essence atteinte (22)
est alluméPression d'huile moteur insuffisante(22)
est alluméTempérature du liquide de refroidisse-ment trop élevée (22)
3
21
zAffichages

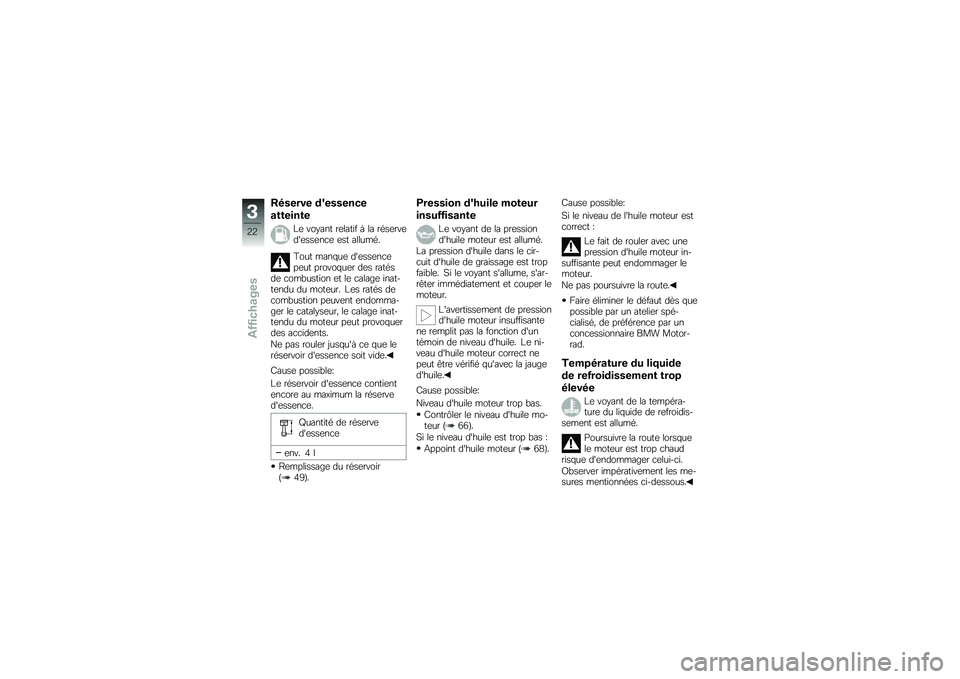

Réserve d'essence
atteinte
Le voyant relatif à la réserved'essence est allumé.
Tout manque d'essencepeut provoquer des ratésde combustion et le calage inat-tendu du moteur. Les ratés decombustion peuvent endomma-ger le catalyseur, le calage inat-tendu du moteur peut provoquerdes accidents.
Ne pas rouler jusqu'à ce que leréservoir d'essence soit vide.
Cause possible:
Le réservoir d'essence contientencore au maximum la réserved'essence.
Quantité de réserved'essence
env. 4 l
Remplissage du réservoir(49).
Pression d'huile moteur
insuffisante
Le voyant de la pressiond'huile moteur est allumé.
La pression d'huile dans le cir-cuit d'huile de graissage est tropfaible. Si le voyant s'allume, s'ar-rêter immédiatement et couper lemoteur.
L'avertissement de pressiond'huile moteur insuffisantene remplit pas la fonction d'untémoin de niveau d'huile. Le ni-veau d'huile moteur correct nepeut être vérifié qu'avec la jauged'huile.
Cause possible:
Niveau d'huile moteur trop bas.
Contrôler le niveau d'huile mo-teur (66).
Si le niveau d'huile est trop bas :
Appoint d'huile moteur (68).
Cause possible:
Si le niveau de l'huile moteur estcorrect :
Le fait de rouler avec unepression d'huile moteur in-suffisante peut endommager lemoteur.
Ne pas poursuivre la route.
Faire éliminer le défaut dès quepossible par un atelier spé-cialisé, de préférence par unconcessionnaire BMW Motor-rad.
Température du liquide
de refroidissement trop
élevée
Le voyant de la tempéra-ture du liquide de refroidis-sement est allumé.
Poursuivre la route lorsquele moteur est trop chaudrisque d'endommager celui-ci.
Observer impérativement les me-sures mentionnées ci-dessous.
3
22
zAffichages

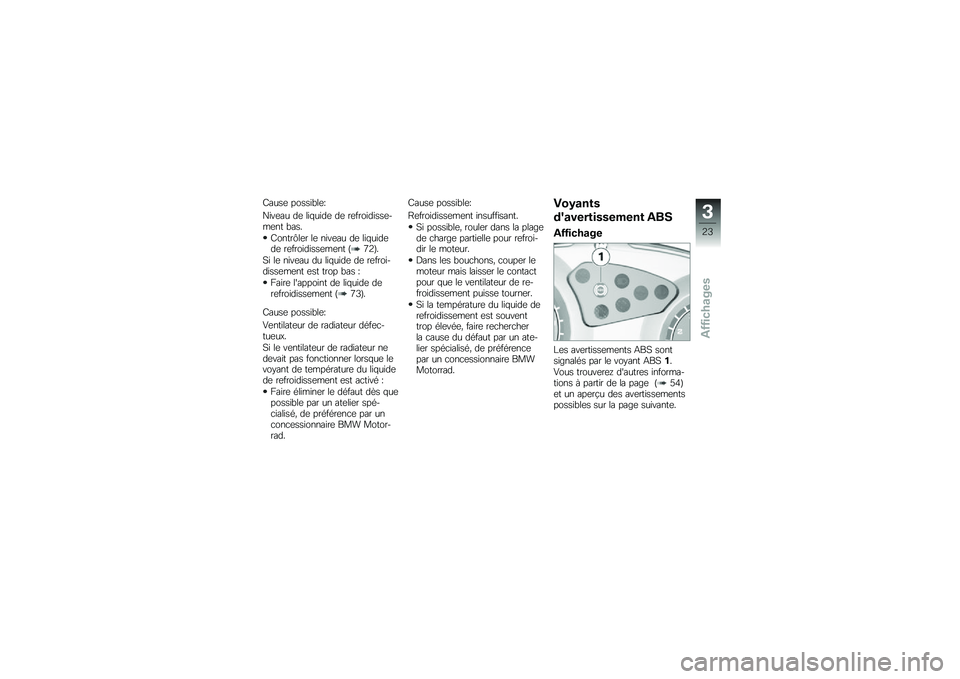

Cause possible:
Niveau de liquide de refroidisse-ment bas.
Contrôler le niveau de liquidede refroidissement (72).
Si le niveau du liquide de refroi-dissement est trop bas :
Faire l'appoint de liquide derefroidissement (73).
Cause possible:
Ventilateur de radiateur défec-tueux.
Si le ventilateur de radiateur nedevait pas fonctionner lorsque levoyant de température du liquidede refroidissement est activé :
Faire éliminer le défaut dès quepossible par un atelier spé-cialisé, de préférence par unconcessionnaire BMW Motor-rad.
Cause possible:
Refroidissement insuffisant.
Si possible, rouler dans la plagede charge partielle pour refroi-dir le moteur.
Dans les bouchons, couper lemoteur mais laisser le contactpour que le ventilateur de re-froidissement puisse tourner.
Si la température du liquide derefroidissement est souventtrop élevée, faire rechercherla cause du défaut par un ate-lier spécialisé, de préférencepar un concessionnaire BMWMotorrad.
Voyants
d'avertissement ABS
Affichage
Les avertissements ABS sontsignalés par le voyant ABS1.
Vous trouverez d'autres informa-tions à partir de la page (54)et un aperçu des avertissementspossibles sur la page suivante.
3
23
zAffichages

Aperçu des voyants d'avertissement
Voyant Affichages écran Signification
ClignoteAutodiagnostic pas terminé (25)
est alluméABS désactivé (25)
est alluméDéfaut ABS (25)
3
24
zAffichages

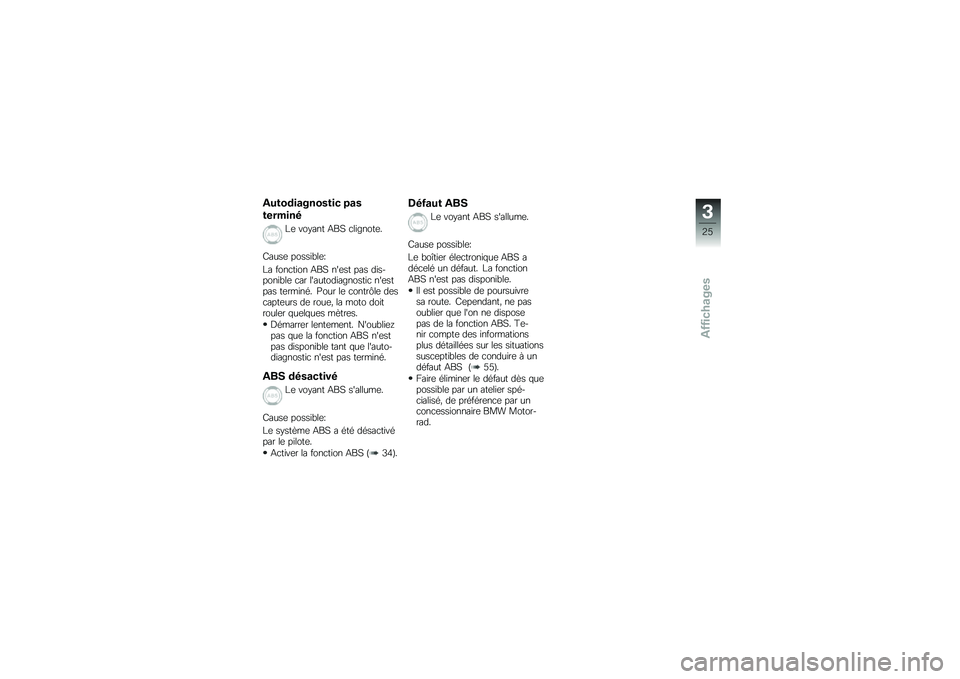

Autodiagnostic pas
terminé
Le voyant ABS clignote.
Cause possible:
La fonction ABS n'est pas dis-ponible car l'autodiagnostic n'estpas terminé. Pour le contrôle descapteurs de roue, la moto doitrouler quelques mètres.
Démarrer lentement. N'oubliezpas que la fonction ABS n'estpas disponible tant que l'auto-diagnostic n'est pas terminé.
ABS désactivé
Le voyant ABS s'allume.
Cause possible:
Le système ABS a été désactivépar le pilote.
Activer la fonction ABS (34).
Défaut ABS
Le voyant ABS s'allume.
Cause possible:
Le boîtier électronique ABS adécelé un défaut. La fonctionABS n'est pas disponible.
Il est possible de poursuivresa route. Cependant, ne pasoublier que l'on ne disposepas de la fonction ABS. Te-nir compte des informationsplus détaillées sur les situationssusceptibles de conduire à undéfaut ABS (55).
Faire éliminer le défaut dès quepossible par un atelier spé-cialisé, de préférence par unconcessionnaire BMW Motor-rad.
3
25
zAffichages

3
26
zAffichages

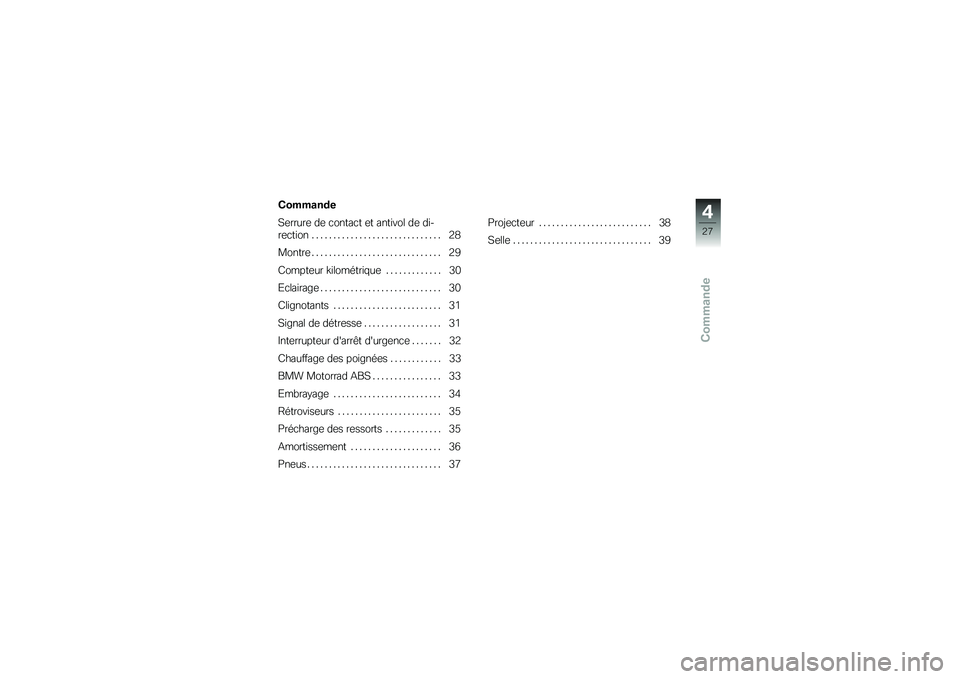

Commande
Commande
Serrure de contact et antivol de di-
rection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Montre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Compteur kilométrique . . . . . . . . . . . . . 30
Eclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Clignotants . . . . . . . . . . . . . . . . . . . . . . . . . 31
Signal de détresse . . . . . . . . . . . . . . . . . . 31
Interrupteur d'arrêt d'urgence . . . . . . . 32
Chauffage des poignées . . . . . . . . . . . . 33
BMW Motorrad ABS . . . . . . . . . . . . . . . . 33
Embrayage . . . . . . . . . . . . . . . . . . . . . . . . . 34
Rétroviseurs . . . . . . . . . . . . . . . . . . . . . . . . 35
Précharge des ressorts . . . . . . . . . . . . . 35
Amortissement . . . . . . . . . . . . . . . . . . . . . 36
Pneus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Projecteur . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Selle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
4
27
zCommande

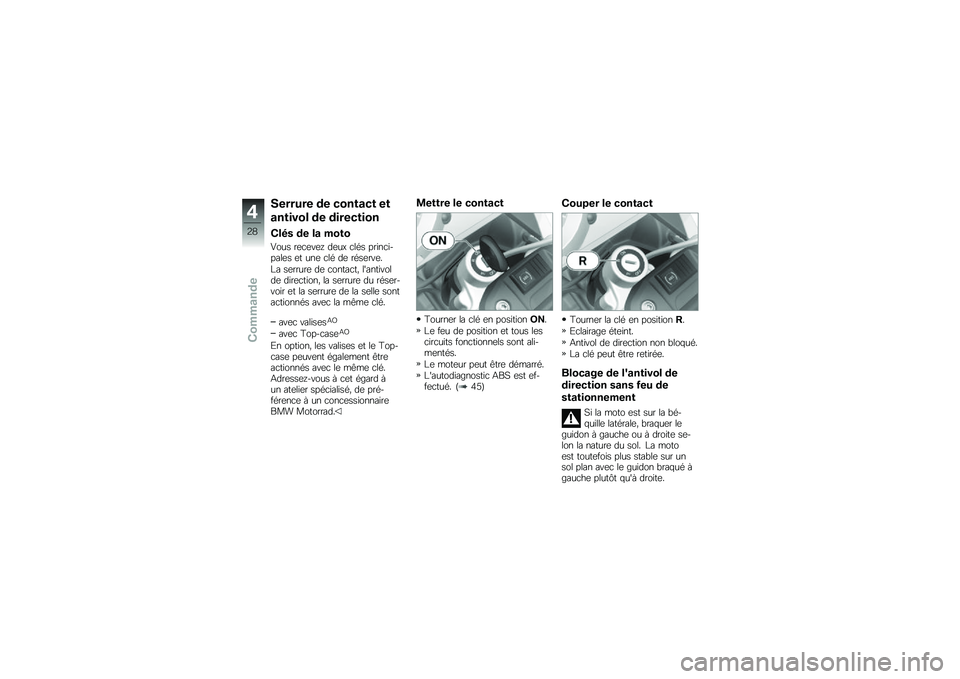

Serrure de contact et
antivol de direction
Clés de la moto
Vous recevez deux clés princi-pales et une clé de réserve.
La serrure de contact, l'antivolde direction, la serrure du réser-voir et la serrure de la selle sontactionnés avec la même clé.
avec valisesAO
avec Top-caseAO
En option, les valises et le Top-case peuvent également êtreactionnés avec le même clé.Adressez-vous à cet égard àun atelier spécialisé, de pré-férence à un concessionnaireBMW Motorrad.
Mettre le contact
Tourner la clé en positionON.
Le feu de position et tous lescircuits fonctionnels sont ali-mentés.
Le moteur peut être démarré.
L'autodiagnostic ABS est ef-fectué. (45)
Couper le contact
Tourner la clé en positionR.
Eclairage éteint.
Antivol de direction non bloqué.
La clé peut être retirée.
Blocage de l'antivol de
direction sans feu de
stationnement
Si la moto est sur la bé-quille latérale, braquer leguidon à gauche ou à droite se-lon la nature du sol. La motoest toutefois plus stable sur unsol plan avec le guidon braqué àgauche plutôt qu'à droite.
4
28
zCommande
