BMW MOTORRAD G 650 GS 2010 Livret de bord (in French)

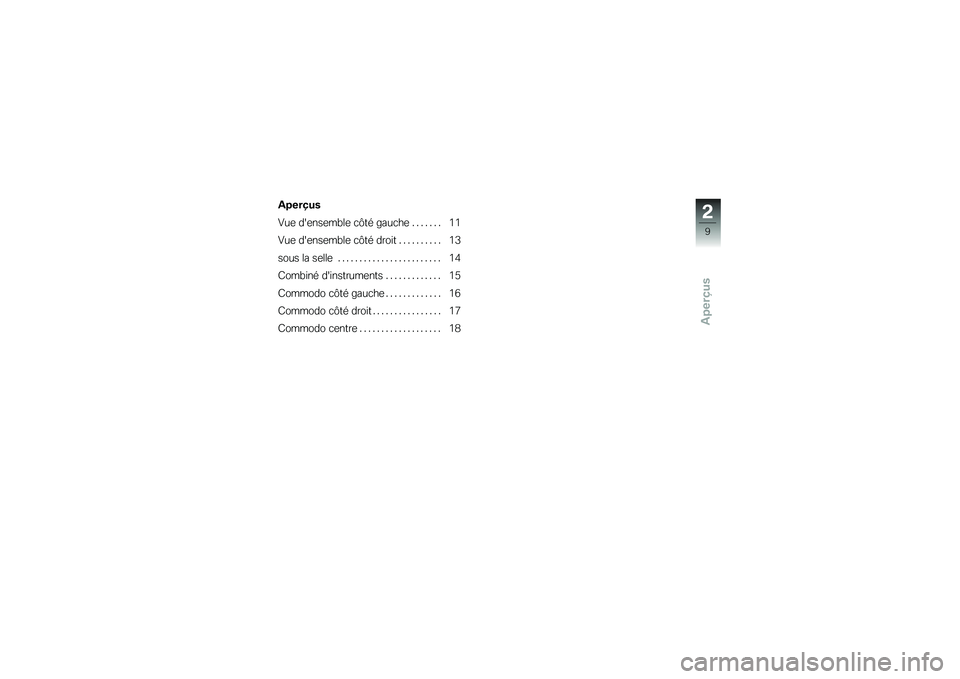

Aperçus
Aperçus
Vue d'ensemble côté gauche . . . . . . . 11
Vue d'ensemble côté droit . . . . . . . . . . 13
sous la selle . . . . . . . . . . . . . . . . . . . . . . . . 14
Combiné d'instruments . . . . . . . . . . . . . 15
Commodo côté gauche . . . . . . . . . . . . . 16
Commodo côté droit . . . . . . . . . . . . . . . . 17
Commodo centre . . . . . . . . . . . . . . . . . . . 18
2
9
zAperçus

2
10
zAperçus

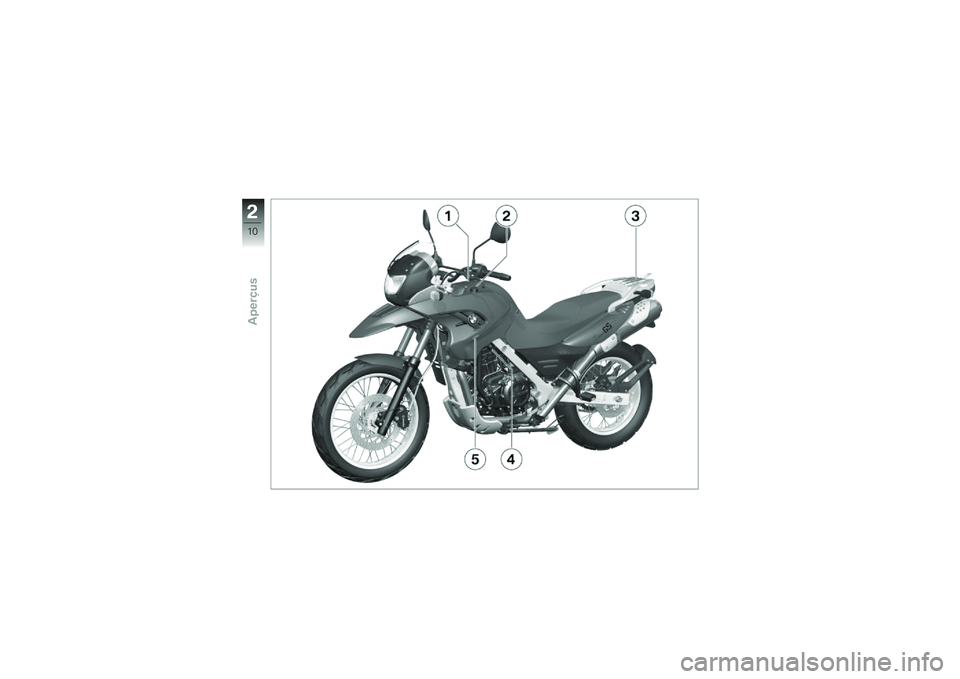

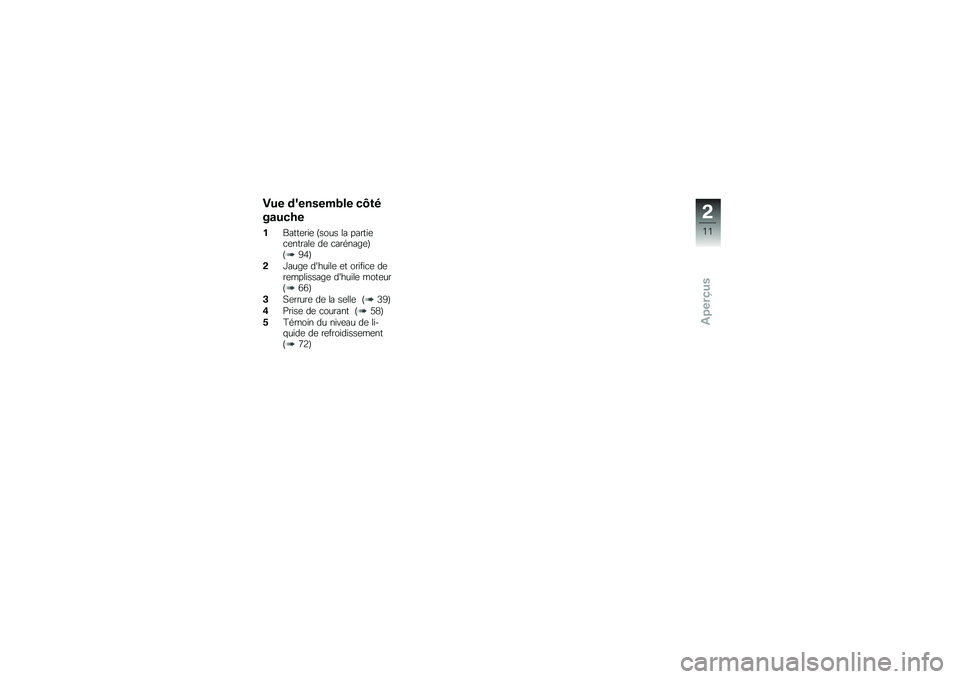

Vue d'ensemble côté
gauche
1Batterie (sous la partiecentrale de carénage)(94)
2Jauge d'huile et orifice deremplissage d'huile moteur(66)
3Serrure de la selle (39)
4Prise de courant (58)
5Témoin du niveau de li-quide de refroidissement(72)
2
11
zAperçus

2
12
zAperçus

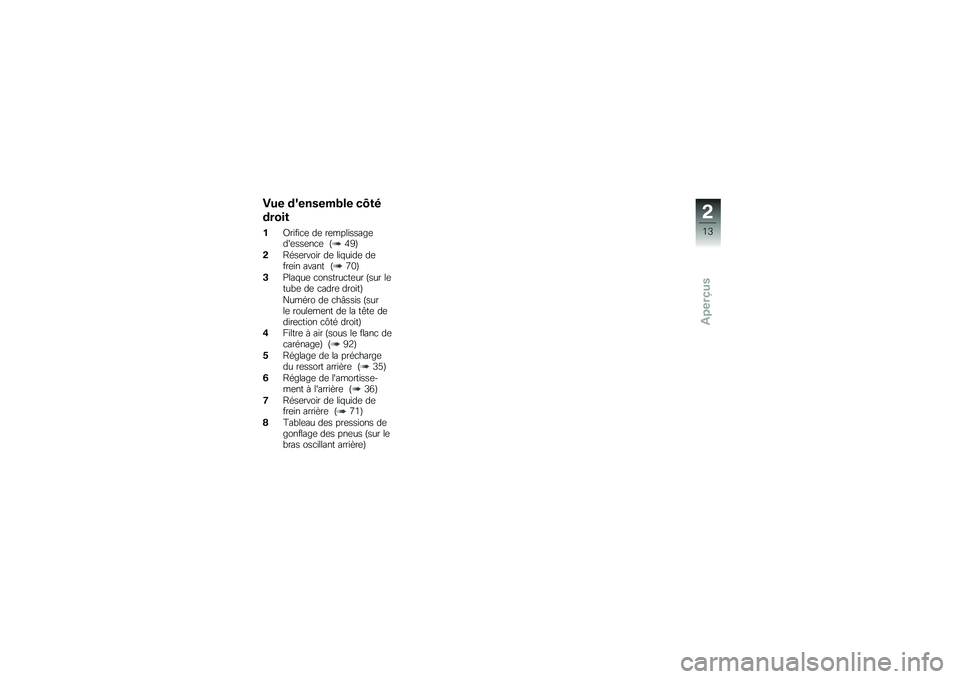

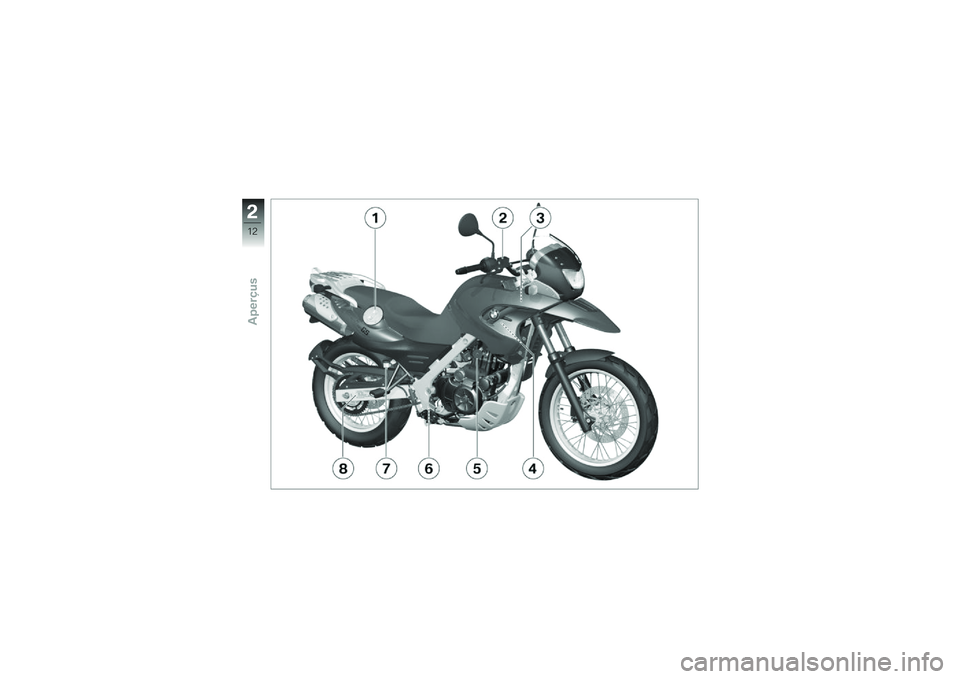

Vue d'ensemble côté
droit
1Orifice de remplissaged'essence (49)
2Réservoir de liquide defrein avant (70)
3Plaque constructeur (sur letube de cadre droit)
Numéro de châssis (surle roulement de la tête dedirection côté droit)
4Filtre à air (sous le flanc decarénage) (92)
5Réglage de la préchargedu ressort arrière (35)
6Réglage de l'amortisse-ment à l'arrière (36)
7Réservoir de liquide defrein arrière (71)
8Tableau des pressions degonflage des pneus (sur lebras oscillant arrière)
2
13
zAperçus

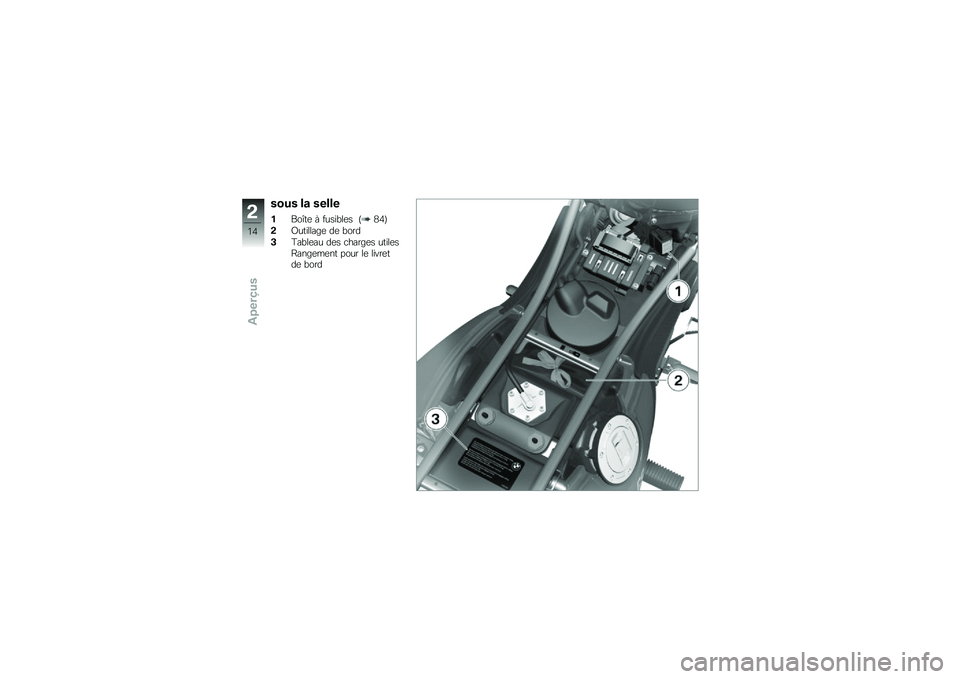

sous la selle
1Boîte à fusibles (84)
2Outillage de bord
3Tableau des charges utiles
Rangement pour le livretde bord
2
14
zAperçus

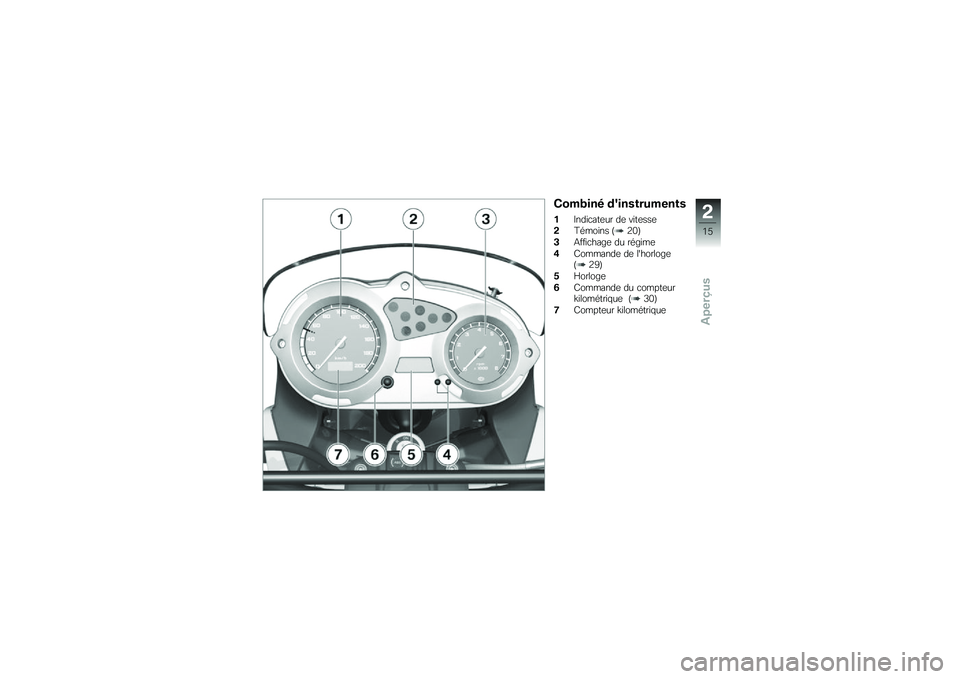

Combiné d'instruments
1Indicateur de vitesse
2Témoins (20)
3Affichage du régime
4Commande de l'horloge(29)
5Horloge
6Commande du compteurkilométrique (30)
7Compteur kilométrique
2
15
zAperçus

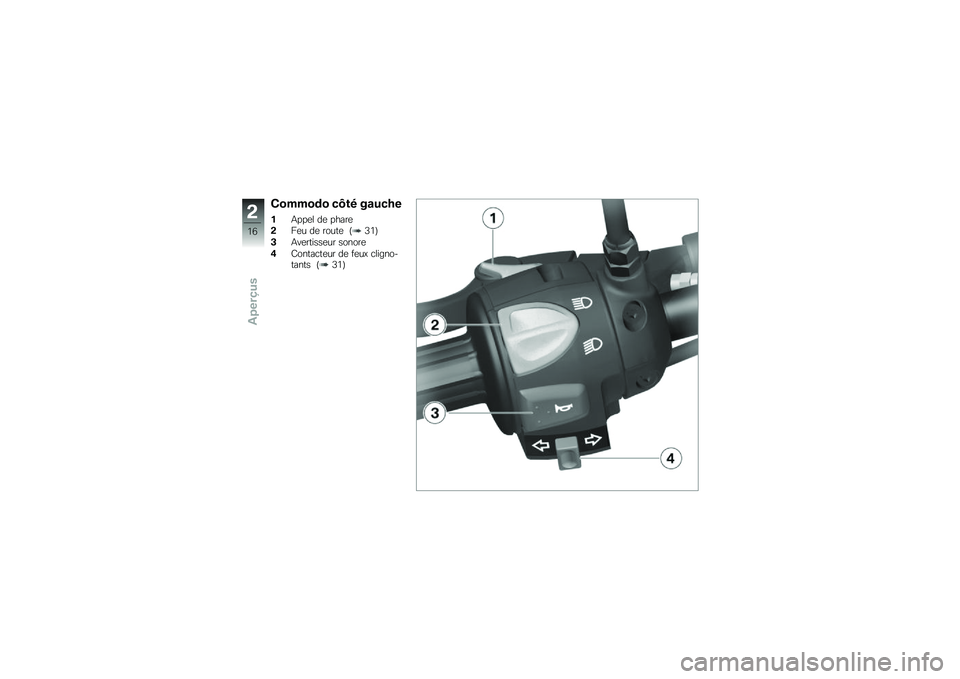

Commodo côté gauche
1Appel de phare
2Feu de route (31)
3Avertisseur sonore
4Contacteur de feux cligno-tants (31)
2
16
zAperçus

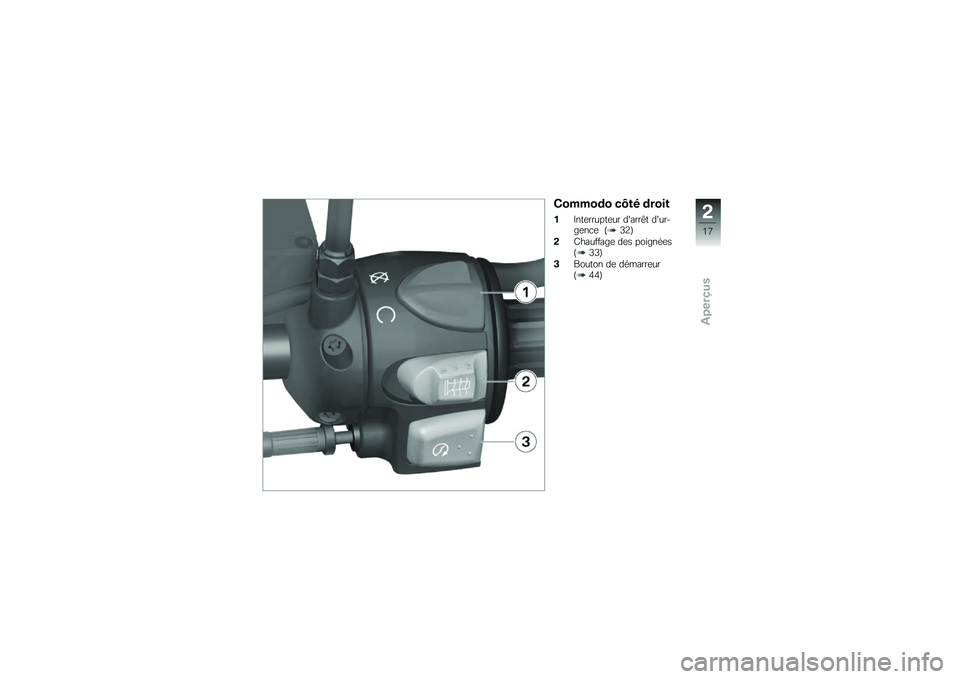

Commodo côté droit
1Interrupteur d'arrêt d'ur-gence (32)
2Chauffage des poignées(33)
3Bouton de démarreur(44)
2
17
zAperçus

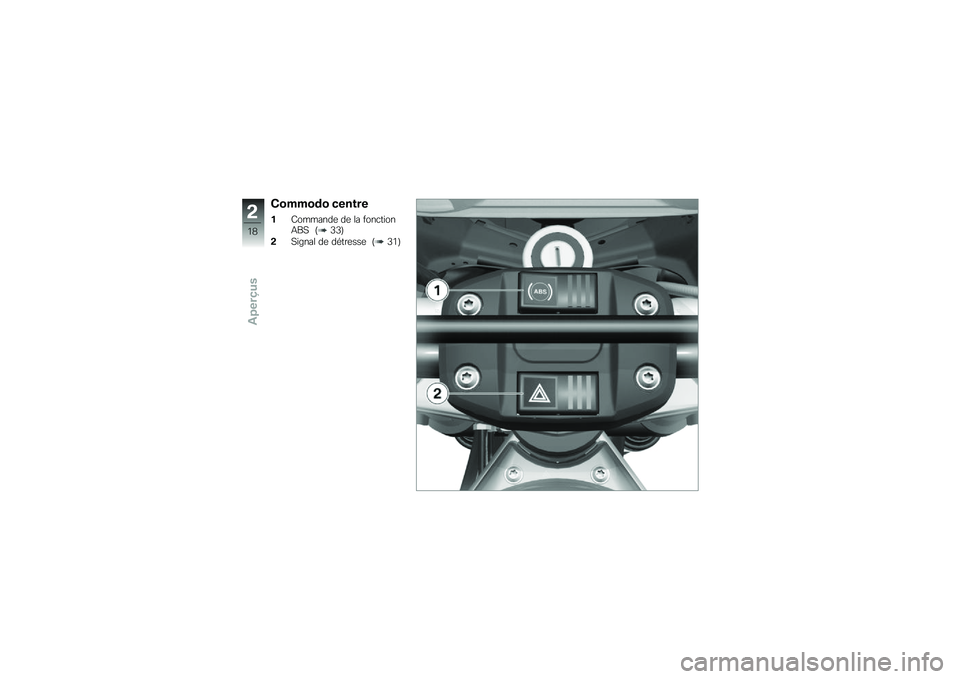

Commodo centre
1Commande de la fonctionABS (33)
2Signal de détresse (31)
2
18
zAperçus
