BMW MOTORRAD G 650 XCHALLENGE 2007 Libretto di uso e manutenzione (in Italian)

LampadineAvvertenze
L'avaria di una lampadina
della moto costituisce un
pericolo per la sicurezza, poiché
riduce fortemente la visibilità del
veicolo per gli altri utenti della
strada.
Sostituire il più presto possibile le
lampadine difettose, conservare
preferibilmente a bordo lampadi-
ne di riserva.
Essendo la lampadina ad
incandescenza sotto pres-
sione, in caso di danni sono pos-
sibili infortuni.
Nel sostituire le lampadine usare
occhiali e guanti di protezione.
Il prospetto generale dei tipi
di lampadine ad incande-
scenza montati sulla propria mo-
to è riportato nel capitolo "Dati
tecnici".Non toccare il vetro del-
le lampadine ad incande-
scenza nuove a mani nude. Per
il montaggio utilizzare un pan-
no pulito e asciutto. Depositi di
sporco, soprattutto oli e grassi,
pregiudicano l'irradiazione di ca-
lore. Ne consegue il surriscalda-
mento delle lampadine ad incan-
descenza e quindi la limitazione
della loro durata.
Smontaggio del corpo del
faro
Effettuando gli interventi
che seguono, se la moto
non è posizionata in modo stabi-
le, può cadere.
Verificare che la moto sia
stabile.
Arrestare la moto, prestando
attenzione che il terreno sia in
piano e solido.Togliere le due viti1.
Rimuovere il corpo del faro in
avanti e verso l'alto.
Sostituzione della
lampadina luce
anabbagliante e
abbaglianteDisinserire l'accensione.
Smontaggio del corpo del faro
( 89)
889zManutenzione

Estrarre il connettore1.
Togliere il cappuccio in gom-
ma2.Disimpegnare la staffa elasti-
ca3dai fissaggi e ribaltarla
verso l'alto.
Rimuovere la lampadina ad in-
candescenza4.Sostituire la lampadina ad in-
candescenza difettosa.
Fonte luminosa per luce
anabbagliante e abba-
gliante
H4 / 12 V / 55...60 W
Montare la lampadina ad incan-
descenza4.
890zManutenzione

Abbassare la staffa elastica3
ed inserirla nei fermi.
Montare il cappuccio in gom-
ma2.Inserire il connettore1.
Montaggio del corpo del faro
( 91)
Montaggio del corpo del
faroInserire il corpo faro con gli at-
tacchi3nei supporti2.
Applicare le due viti1
891zManutenzione

Sostituzione della
lampadina luce di
posizione
Effettuando gli interventi
che seguono, se la moto
non è posizionata in modo stabi-
le, può cadere.
Verificare che la moto sia
stabile.
Arrestare la moto, prestando
attenzione che il terreno sia in
piano e solido.
Disinserire l'accensione.
Smontaggio del corpo del faro
( 89)Estrarre il portalampada1dal
corpo del faro.
Estrarre la lampadina ad incan-
descenza2dal portalampa-
da3.Sostituire la lampadina ad in-
candescenza difettosa.
Fonte luminosa per luce
di posizione
W5W / 12 V / 5 W
Inserire la lampadina ad incan-
descenza2nel portalampa-
da3.
892zManutenzione

Inserire il portalampada1nel
corpo del faro.
Montaggio del corpo del faro
( 91)Sostituzione delle
lampadine degli indicatori
di direzione anteriori e
posteriori
Effettuando gli interventi
che seguono, se la moto
non è posizionata in modo stabi-
le, può cadere.
Verificare che la moto sia
stabile.Arrestare la moto, prestando
attenzione che il terreno sia in
piano e solido.

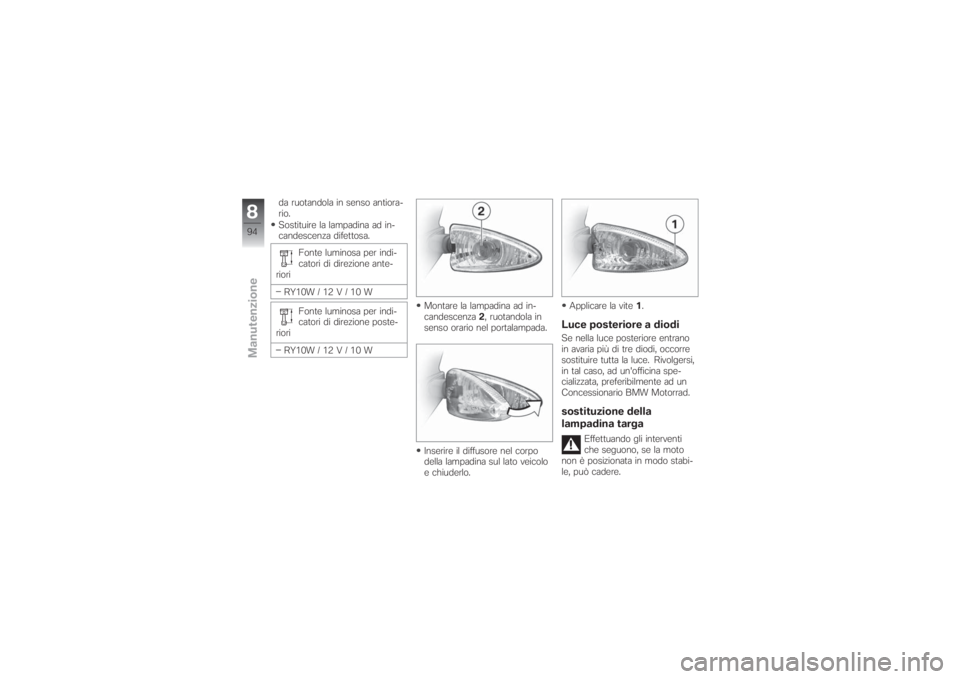

Togliere la vite1.Estrarre il diffusore in corri-
spondenza del raccordo a vite
dal corpo dello specchietto.
Smontare la lampadina ad in-
candescenza2dal portalampa-
893zManutenzione

da ruotandola in senso antiora-
rio.
Sostituire la lampadina ad in-
candescenza difettosa.
Fonte luminosa per indi-
catori di direzione ante-
riori
RY10W / 12 V / 10 W
Fonte luminosa per indi-
catori di direzione poste-
riori
RY10W / 12 V / 10 WMontare la lampadina ad in-
candescenza2, ruotandola in
senso orario nel portalampada.
Inserire il diffusore nel corpo
della lampadina sul lato veicolo
e chiuderlo.Applicare la vite1.
Luce posteriore a diodiSe nella luce posteriore entrano
in avaria più di tre diodi, occorre
sostituire tutta la luce. Rivolgersi,
in tal caso, ad un'officina spe-
cializzata, preferibilmente ad un
Concessionario BMW Motorrad.sostituzione della

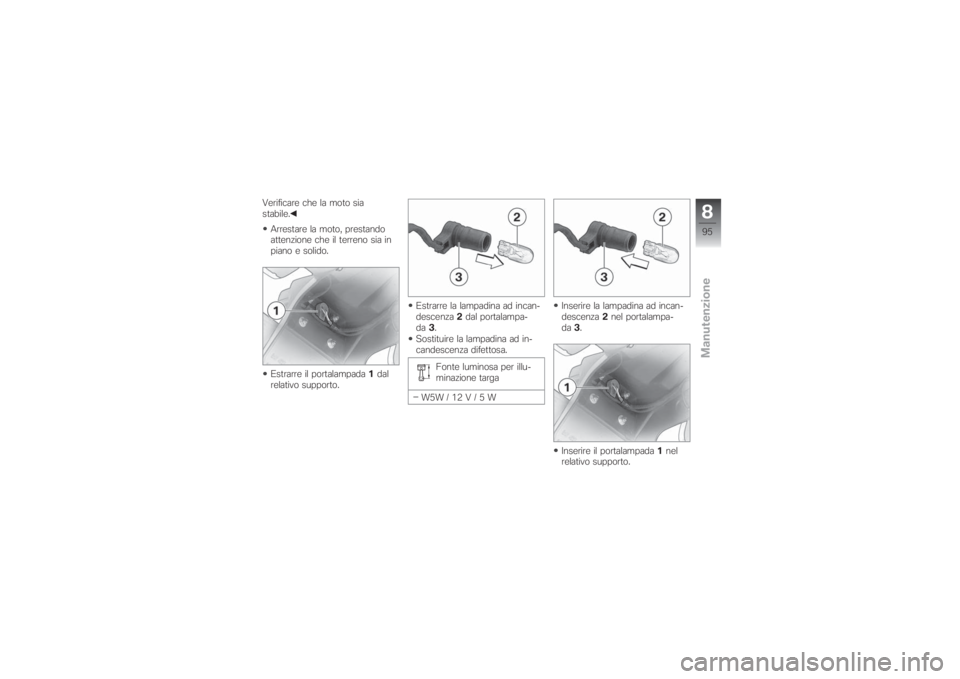

lampadina targa
Effettuando gli interventi
che seguono, se la moto
non è posizionata in modo stabi-
le, può cadere.
894zManutenzione

Verificare che la moto sia
stabile.
Arrestare la moto, prestando
attenzione che il terreno sia in
piano e solido.
Estrarre il portalampada1dal
relativo supporto.Estrarre la lampadina ad incan-
descenza2dal portalampa-
da3.
Sostituire la lampadina ad in-
candescenza difettosa.
Fonte luminosa per illu-
minazione targa
W5W / 12 V / 5 WInserire la lampadina ad incan-
descenza2nel portalampa-
da3.
Inserire il portalampada1nel
relativo supporto.
895zManutenzione

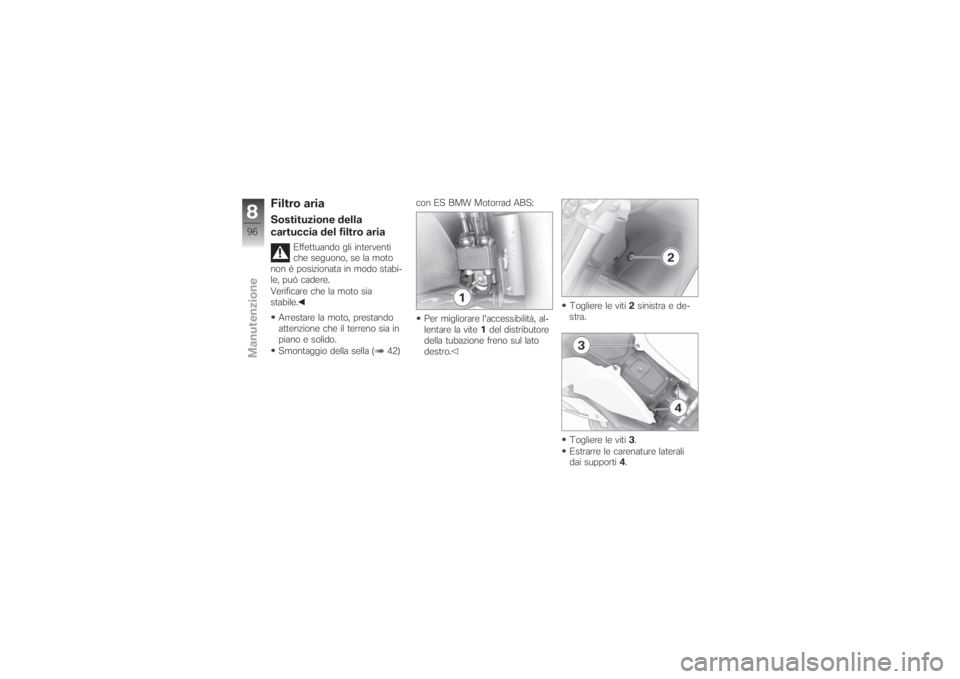

Filtro ariaSostituzione della
cartuccia del filtro aria
Effettuando gli interventi
che seguono, se la moto
non è posizionata in modo stabi-
le, può cadere.
Verificare che la moto sia
stabile.
Arrestare la moto, prestando
attenzione che il terreno sia in
piano e solido.
Smontaggio della sella ( 42)con ES BMW Motorrad ABS:
Per migliorare l'accessibilità, al-
lentare la vite1del distributore
della tubazione freno sul lato
destro.Togliere le viti2sinistra e de-
stra.
Togliere le viti3.
Estrarre le carenature laterali
dai supporti4.
896zManutenzione

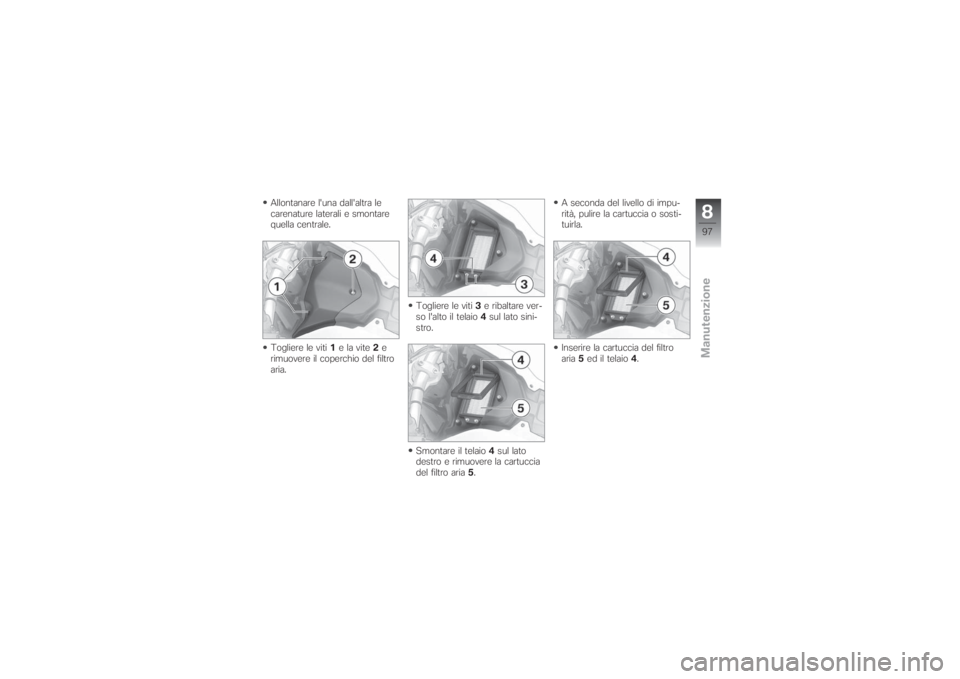

Allontanare l'una dall'altra le
carenature laterali e smontare
quella centrale.
Togliere le viti1e la vite2e
rimuovere il coperchio del filtro
aria.Togliere le viti3e ribaltare ver-
so l'alto il telaio4sul lato sini-
stro.
Smontare il telaio4sul lato
destro e rimuovere la cartuccia
del filtro aria5.A seconda del livello di impu-
rità, pulire la cartuccia o sosti-
tuirla.
Inserire la cartuccia del filtro
aria5ed il telaio4.
897zManutenzione

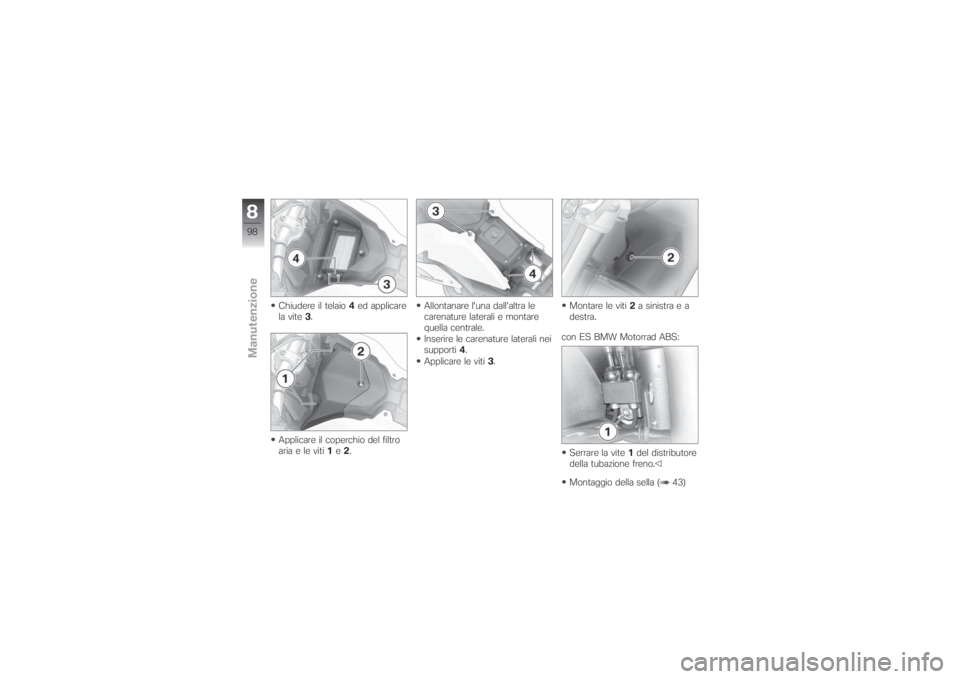

Chiudere il telaio4ed applicare
la vite3.
Applicare il coperchio del filtro
aria e le viti1e2.Allontanare l'una dall'altra le
carenature laterali e montare
quella centrale.
Inserire le carenature laterali nei
supporti4.
Applicare le viti3.Montare le viti2a sinistra e a
destra.
con ES BMW Motorrad ABS:
Serrare la vite1del distributore
della tubazione freno.
Montaggio della sella ( 43)
898zManutenzione
