89 PRAKTISCHE INFORMATIE-


Zekering



Ampère



Functies




1



15A

Ruitenwisser achter.


4



20A

Multifunctioneel display - instrumentenpaneel -
autoradio - stuurkolomschakelaars.


5



-

Niet gebruikt.


6



10A

Diagnosestekker.


7



-

Niet gebruikt.


9



30A

Stoelverwarming.


10



40A

Achterruit- en buitenspiegelverwarming.


11



15A

Achterruitenwisser (achterklep).


12



30A

Elektrisch bediende ruiten vóór.


14



10A

Servicecentrale motor - stuurkolomschakelaars.


15



15A

Instrumentenpaneel - multifunctioneel display -
autoradio.


16



30A

Bediening centrale portiervergrendeling.


20



10A

Remlicht rechts.


21



15A

Remlicht links.


22



20A


Plafonnier vóór - kaartleeslampje - aansteker -
elektrisch bediende spiegels.

PRAKTISCHE INFORMATIE90 -

Bij het ontwerp van het elektrische circuit van uw auto is reeds rekening gehouden met de montage van zowel de
standaarduitrusting als eventuele opties.
Raadpleeg het CITROËN-netwerk voordat u andere elektrische voorzieningen of accessoires in de auto monteert of
laat monteren.
Sommige elektrische accessoires zelf, of de wijze waarop die zijn gemonteerd, kunnen de werking van de elektrische
systemen van de auto (de elektronische bedieningssystemen, het audiosysteem en het laadcircuit) nadelig beïnvloeden.
CITROËN is niet aansprakelijk voor kosten die voortvloeien uit het verhelpen van storingen veroorzaakt door het monteren
van extra accessoires die niet door CITROËN aanbevolen en geleverd worden. Dit geldt ook voor voorzieningen die niet vol-
gens de voorschriften zijn gemonteerd en met name voor apparatuur met een stroomverbruik van meer dan 10 mA.
Werkzaamheden aan de MAXI zekeringen, die een extra bescherming bieden, zijn uitsluitend voorbehouden aan het
CITROËN-netwerk.

91 PRAKTISCHE INFORMATIE-


Zekering



Ampère



Functies




1



10A



Elektronische eenheid voorgloeien (diesel) - remlichtschakelaar
en schakelaar koppelingspedaal - achteruitrijlicht.


2



15A

Brandstofpomp.


3



10A

Elektronische eenheid ABS.


4



10A

Elektronische eenheid motor.


5



-

Niet gebruikt.


6



15A

Mistlampen vóór.


7



20A

Koplampsproeierpomp.


8



20A

Relais motorventilateur - elektronische eenheid
motor.


9



15A

Dimlicht links.


10



15A

Dimlicht rechts.


11



10A

Grootlicht links.


12



10A

Grootlicht rechts.


13



15A

Claxon.


14



10A

Ruitensproeierpomp voor en achter.


15



30A

Lambdasonde - luchthoeveelheidsmeter.


16



30A

Relais luchtpomp.


17



30A

Ruitenwissers voor.


18



40A

Aanjager.

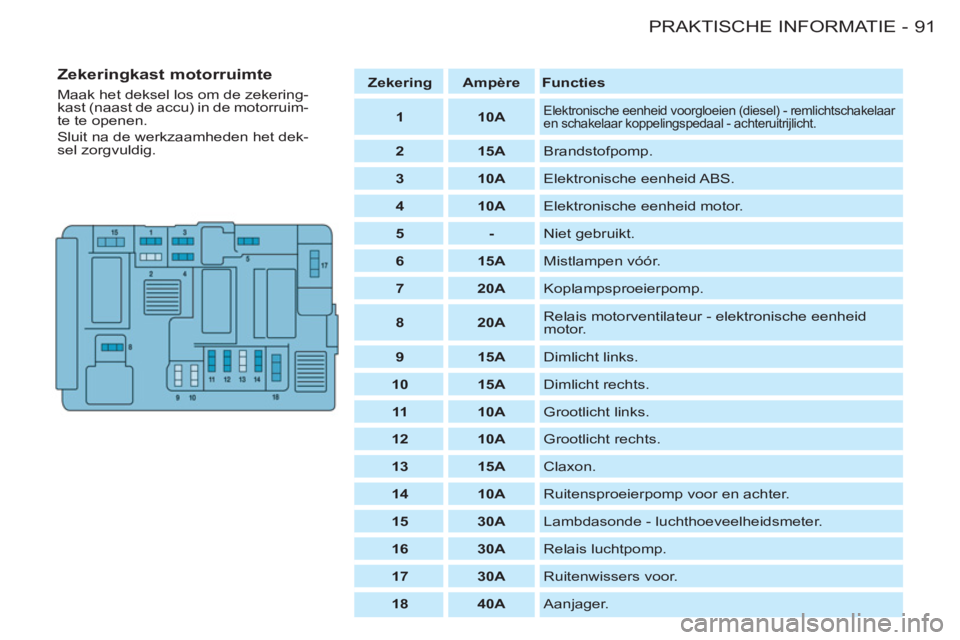

Zekeringkast motorruimte

Maak het deksel los om de zekering-
kast (naast de accu) in de motorruim-
te te openen.
Sluit na de werkzaamheden het dek-
sel zorgvuldig.

PRAKTISCHE INFORMATIE92 -
ECO-MODE
Nadat de motor is afgezet en de sleu-
tel in de stand "accessoire" staat,
wordt een aantal elektrische voorzie-
ningen (ruitenwissers, ruitbediening,
plafonniers, autoradio, telefoon, dim-
licht, enz.) na in totaal ongeveer een
half uur automatisch uitgeschakeld,
om te voorkomen dat de accu ontla-
den raakt.
Op dat moment geeft een melding op
het multifunctionele display aan dat
de eco-mode is ingeschakeld.
De functies worden automatisch
weer ingeschakeld als de motor ge-
start wordt.
Om de functies direct weer te kun-
nen gebruiken, moet de motor wor-
den gestart en moet deze gedurende
enige tijd draaien.
De beschikbare tijd bedraagt het
dubbele van de tijd dat de motor
heeft gedraaid. Deze tijd zal echter
altijd tussen de 5 en 30 minuten be-
dragen.
ACCU


Het is raadzaam de accu los te
koppelen als uw auto langer dan
een maand buiten gebruik is.



Nadat het contact is afgezet,
dient u 2 minuten te wachten
alvorens de accu los te kop-
pelen.
Maak de accupoolklemmen niet los
bij draaiende motor.
Laad de accu niet op zonder de ac-
cukabels los te nemen.
Sluit de ruiten en het dak alvorens de
accu los te koppelen.
Zet, elke keer nadat de accukabels
weer zijn aangesloten, het contact
AAN en wacht 1 minuut alvorens de
motor te starten, zodat de elektroni-
sche systemen geïnitialiseerd kunnen
worden. Raadpleeg het CITROËN-
netwerk als er zich na deze hande-
ling toch nog problemen voordoen.
Als de accu ontladen is, kan
de motor niet gestart wor-
den.
Starten met een hulpaccu:



- sluit eerst de rode kabel aan op
de (+) polen van de beide ac-
cu's,

- sluit de groene of zwarte kabel op
de (-) pool van de hulpaccu aan,

- sluit het andere uiteinde van de
groene of zwarte kabel op een zo
ver mogelijk van de accu verwij-
derd massapunt van de te starten
auto aan (bijvoorbeeld de rechter
motorsteun).
Stel de startmotor in werking en start
de motor.
Wacht tot de motor stationair draait
en neem dan de kabels los.

Laden met behulp van een
acculader:


- maak de accupoolklemmen los,

- volg de aanwijzingen van de fa-
brikant op de acculader,

- sluit de accukabels weer aan, te
beginnen met de (-) kabel,

- controleer of de accupolen en
de klemmen schoon zijn. Indien
ze bedekt zijn met een (witte of
groene) oxidatielaag, neem dan
de accukabels los en reinig de
polen en de klemmen.

93 PRAKTISCHE INFORMATIE-

Stekkeraansluitingen
A1 : -
A2 : - Digitale bediening
(constructeur)
A3 : - Digitale bediening
(constructeur)
A4 : - Multiplex autoradio
(constructeur)
A5 : -
A6 : (+) Accessoires
A7 : (+) Constant
A8 : (-) Massa
B1 : (+) -
B2 : (-) -
B3 : (+) Luidspreker en tweeter
rechts voor
B4 : (-) Luidspreker en tweeter
rechts voor
B5 : (+) Luidspreker en tweeter links
voor
B6 : (-) Luidspreker en tweeter links
voor
B7 : (+) -
B8 : (-) -

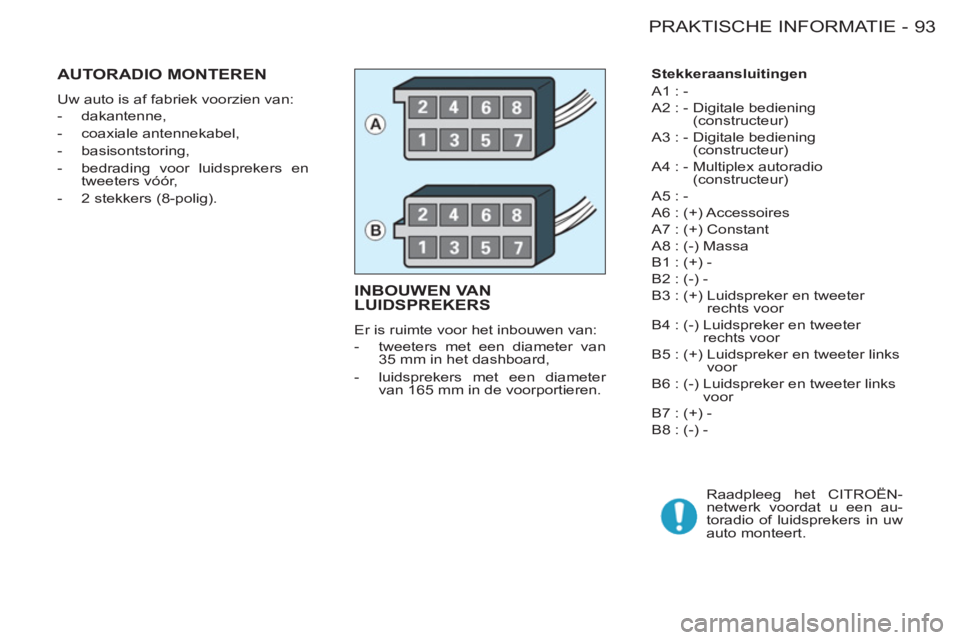

INBOUWEN VAN LUIDSPREKERS

Er is ruimte voor het inbouwen van:


- tweeters met een diameter van
35 mm in het dashboard,

- luidsprekers met een diameter
van 165 mm in de voorportieren.


AUTORADIO MONTEREN

Uw auto is af fabriek voorzien van:


- dakantenne,

- coaxiale antennekabel,

- basisontstoring,

- bedrading voor luidsprekers en
tweeters vóór,

- 2 stekkers (8-polig).
Raadpleeg het CITROËN-
netwerk voordat u een au-
toradio of luidsprekers in uw
auto monteert.

PRAKTISCHE INFORMATIE94 -
SNEEUWSCHERM *

Het sneeuwscherm wordt op het on-
derste gedeelte van de voorbumper
geplaatst om een opeenhoping van
sneeuw bij de koelventilateur van de
radiateur te voorkomen.
Verwijder het sneeuwscherm:


- wanneer de buitentemperatuur
hoger is dan 10°C,

- bij het slepen,

- bij snelheden hoger dan 120 km/h.


PLAATSEN



)
Houd het sneeuwscherm voor de
voorbumper.

)
Plaats het scherm met de onder-
ste haken A
in de bumper.

)
Druk het scherm vast bij de bo-
venste haken B
.



VERWIJDEREN



)
Druk op de twee bovenste haken
B
en trek het sneeuwscherm los.


*
Als accessoire of volgens land van
bestemming.

95 PRAKTISCHE INFORMATIE-

Zonder takelen (4 wielen op de
grond)
Gebruik hiervoor altijd een sleep-
stang.

Getakeld (slechts 2 wielen op de
grond)
Het takelen van de wagen bij de wie-
len geniet de voorkeur.

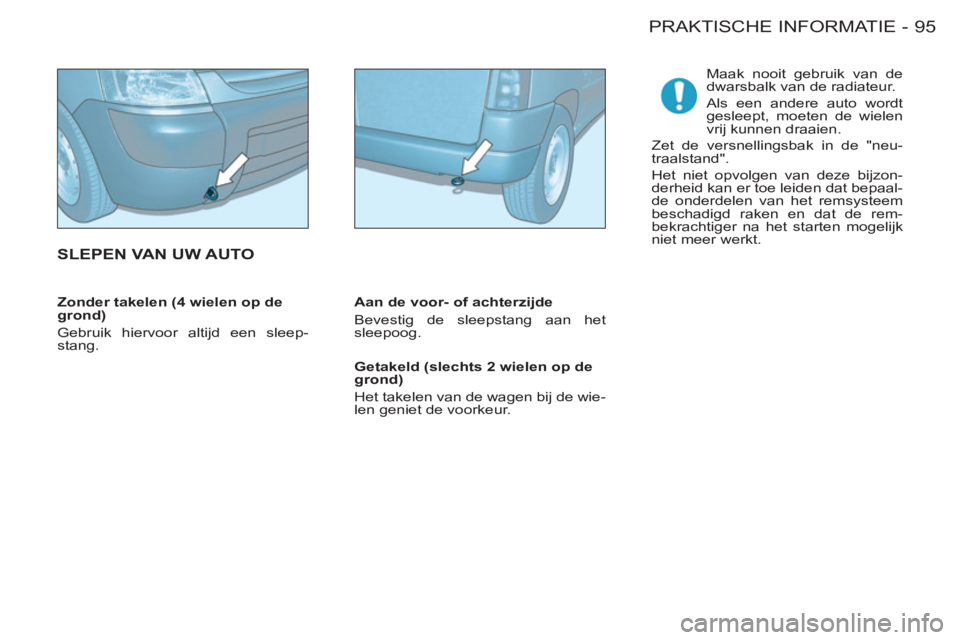

SLEPEN VAN UW AUTO


Aan de voor- of achterzijde
Bevestig de sleepstang aan het
sleepoog.
Maak nooit gebruik van de
dwarsbalk van de radiateur.
Als een andere auto wordt
gesleept, moeten de wielen
vrij kunnen draaien.
Zet de versnellingsbak in de "neu-
traalstand".
Het niet opvolgen van deze bijzon-
derheid kan er toe leiden dat bepaal-
de onderdelen van het remsysteem
beschadigd raken en dat de rem-
bekrachtiger na het starten mogelijk
niet meer werkt.

PRAKTISCHE INFORMATIE96 -
TREKKEN VAN EENAANHANGER, EEN
CARAVAN, EEN BOOT...
Wij raden u aan uitsluitend gebruik
te maken van een speciaal door
CITROËN geteste en goedgekeur-
de trekhaak inclusief bedrading, en
deze door het CITROËN te laten
monteren.
Ook als de montage niet door het
CITROËN-netwerk wordt uitgevoerd,
moet gebruik worden gemaakt van
de voorbereide elektrische aanslui-
tingen aan de achterzijde van de
auto en moeten de voorschriften van
de fabrikant worden opgevolgd.
Uw auto is hoofdzakelijk bedoeld
voor het vervoer van personen en
bagage, maar is tevens geschikt voor
het trekken van een aanhanger.
Het rijden met een aanhanger heeft
veel invloed op het rijgedrag van de
auto en vergt daarom extra aandacht
van de bestuurder.
Door een geringere luchtdichtheid
nemen de prestaties van de motor
af als men op grotere hoogte boven
de zeespiegel komt. Trek boven de
1000 m 10% van het maximum aan-
hangergewicht af en herhaal dit voor
elke volgende 1000 m.

Adviezen


Banden:
controleer de bandenspan-
ning van de auto en de aanhanger en
breng deze indien nodig op de juiste
waarde.

Remmen:
het trekken van een aan-
hanger vergroot de remweg.

Verlichting:
controleer de verlichting
van de aanhanger.

Zijwind:
houd er rekening mee dat
de zijwindgevoeligheid van de auto
groter is.
Koeling:
het trekken van een aan-
hanger op een helling veroorzaakt
een hogere koelvloeistoftempera-
tuur.
De koelventilator wordt elektrisch be-
diend en is niet afhankelijk van het
motortoerental.
Gebruik daarom een zo hoog moge-
lijke versnelling om het toerental te
beperken en pas uw snelheid aan.
Het maximum aanhangergewicht is
afhankelijk van het hellingspercen-
tage en de temperatuur van de bui-
tenlucht.
Let in elk geval goed op de aanwij-
zing van de koelvloeistoftempera-
tuurmeter.
Bij zeer zware gebruiksomstandighe-
den (het trekken van het maximale
aanhangergewicht op een steile hel-
ling bij hoge temperatuur), kunnen
de prestaties van de motor worden
verhoogd door de airconditioning uit
te schakelen, waardoor het trekken
van de aanhanger minder moeite zal
kosten.
Als het verklikkerlampje van de koel-
vloeistoftemperatuur gaat branden,
stop dan zo snel mogelijk en zet de
motor af.
Gewichtsverdeling:
verdeel het ge-
wicht in de caravan/aanhanger gelijk-
matig en houd u aan de toegestane
kogeldruk.

97 PRAKTISCHE INFORMATIE-

ACCESSOIRES

Deze accessoires en onderdelen
zijn, na getest en goedgekeurd te zijn
ten aanzien van bedrijfszekerheid en
veiligheid, aangepast aan uw auto.
Er is een ruime keuze aan accessoi-
res en originele onderdelen voorzien
van een artikelnummer.

Het monteren van elektrische
uitrustingen of accessoires
die niet onder een artikelnum-
mer in het assortiment van
CITROËN voorkomen, kan storingen in
het elektronische systeem van uw auto
veroorzaken. Houd rekening met deze
bijzonderheid en wij raden u aan contact
op te nemen met een vertegenwoordi-
ger van het Merk om u te laten informe-
ren over het assortiment uitrustingen en
accessoires voorzien van een artikel-
nummer.
Afhankelijk van het land van bestem-
ming is de aanwezigheid van een veilig-
heidsvest, een gevarendriehoek en een
set reservelampen in de auto verplicht.



Ruitensproeiervloeistof, reinigings-/
onderhoudsmiddelen voor interieur
en exterieur, lampen, ...

Inbraakalarm, graveren van ruiten,
verbanddoos, veiligheidsvest, par-
keerhulp achter, gevarendriehoek, ...
Autoradio's, handsfree-sets, luid-
sprekers, CD-wisselaar, navigatiesy-
steem, ...
Voordat nieuwe audio- en/of telema-
tica-apparatuur wordt gemonteerd,
moet aan de hand van de specifi ca-
ties altijd worden gecontroleerd of
deze kan worden gecombineerd met
de standaarduitrusting van de auto
en of het elektrische systeem van de
auto er niet door wordt overbelast.
Raadpleeg vooraf het CITROËN-
netwerk.
Spatlappen vóór, spatlappen ach-
ter, 15/17 inch lichtmetalen velgen,
bekleding van wielkasten, lederen
stuurwiel, ...

Gamma professionele uitrusting
Onderdelen om lading tegen te hou-
den (alle typen).
Laadrol.
Trekhaak, kabelset: deze trekhaak
moet bij het CITROËN-netwerk wor-
den gemonteerd.
Scheidingswanden en -roosters,
vloerbeschermingsplaten van gelakt
hout en met antisliplaag.
Beschermingsroosters.


Monteren van zenders voor
radiocommunicatie
Alvorens achteraf een zender voor
radiocommunicatie in te bouwen met
externe antenne op uw auto, advi-
seren wij u contact op te nemen met
een vertegenwoordiger van het merk
CITROËN.

Gamma uitrusting voor
comfort, vrije tijd, onderhoud

Stoelhoezen geschikt voor voorstoelen
met zij-airbags, passagiersbank, rubber
mat, moquettestoffen mat, sneeuwket-
tingen, zonnescherm, fi etsendrager op
achterklep, imperiaal (maximale bela-
ding 100 kg), dwarsdragers (maximale
belading 100 kg), ...
Om te voorkomen dat de werking van
de pedalen wordt gehinderd:

Neem voor alle werkzaam-
heden aan uw auto contact
op met een gekwalifi ceerde
werkplaats die beschikt over
de juiste technische informatie, vak-
kennis en apparatuur. Het CITROËN-
netwerk is in staat u dit te bieden. Het CITROËN-netwerk zal u informe-
ren over de gegevens van de zenders
(frequentie, maximaal vermogen,
stand antenne, specifi eke montage-
voorschriften) die kunnen worden
gemonteerd, conform de Richtlijn
Elektromagnetische compatibiliteit
automobielen (2004/104/CE).


- controleer of de mat goed op zijn
plaats ligt en goed bevestigd is,

- gebruik nooit meer dan één mat
per zitplaats.

TECHNISCHE GEGEVENS
98 -

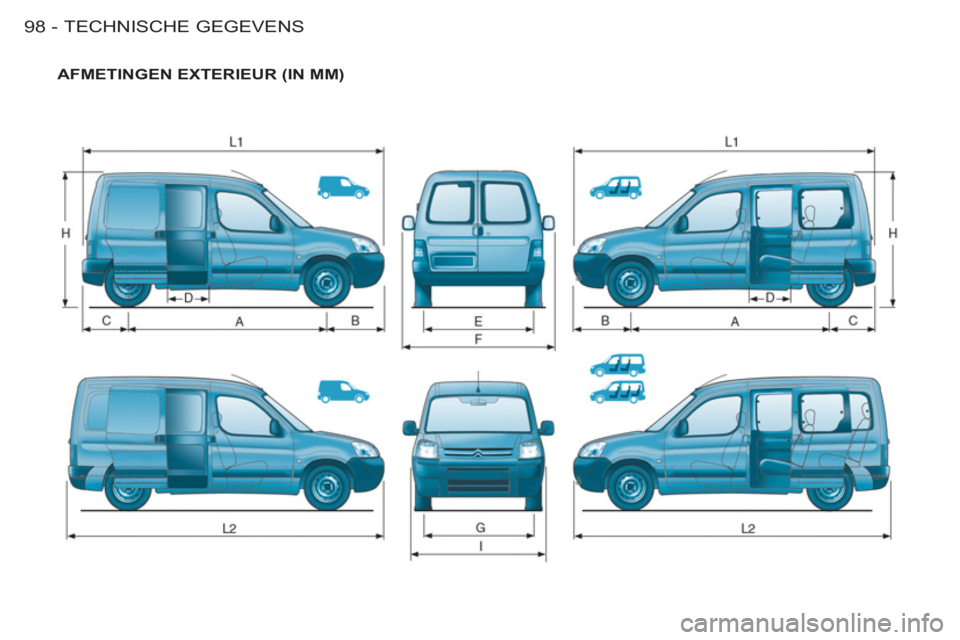

AFMETINGEN EXTERIEUR (IN MM)
