CITROEN BERLINGO MULTISPACE 2014 Eksploatavimo vadovas (in Lithuanian)

Sėdynės
Berlingo-2-VP-papier_lt_Chap03_Ergonomie_ed01-2014
69
ERGONOMIJ
A ir
KOMFORTAS
A ir
KOMFORTAS
A ir
3

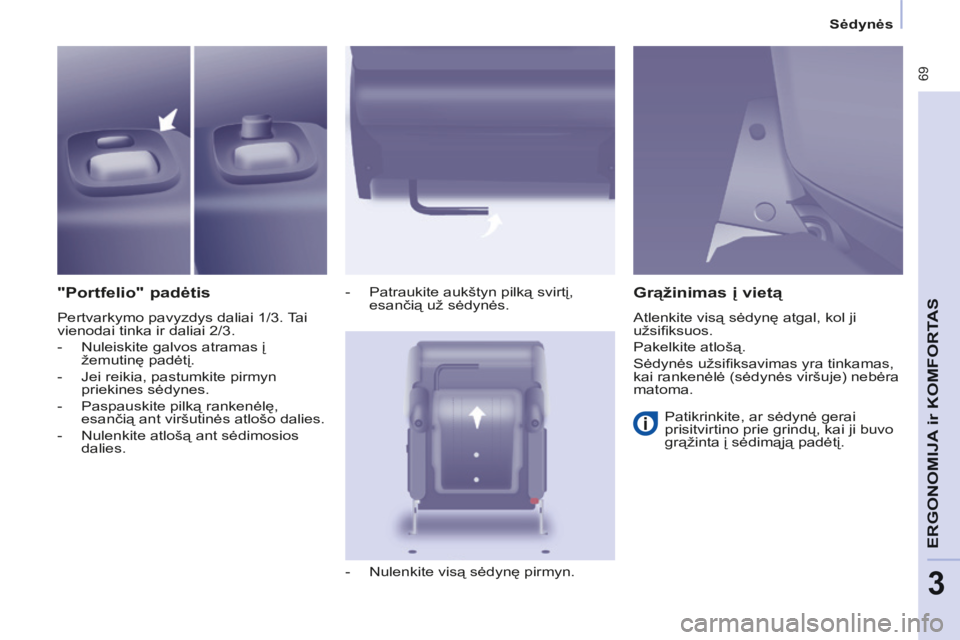

"Portfelio" padėtis
Pertvarkymo pavyzdys daliai 1/3. Tai
vienodai tinka ir daliai 2/3.
- Nuleiskite galvos atramas į žemutinę padėtį.
- Jei reikia, pastumkite pirmyn priekines sėdynes.
- Paspauskite pilką rankenėlę, esančią ant viršutinės atlošo dalies.
- Nulenkite atlošą ant sėdimosios dalies. - Patraukite aukštyn pilką svirtį,
esančią už sėdynės.
- Nulenkite visą sėdynę pirmyn.
Grąžinimas į vietą
Atlenkite visą sėdynę atgal, kol ji
užsifi ksuos.
Pakelkite atlošą.
Sėdynės užsifi ksavimas yra tinkamas,
kai rankenėlė (sėdynės viršuje) nebėra
matoma. Patikrinkite, ar sėdynė gerai
prisitvirtino prie grindų, kai ji buvo
grąžinta į sėdimąją padėtį.

Sėdynės
Berlingo-2-VP-papier_lt_Chap03_Ergonomie_ed01-2014
70

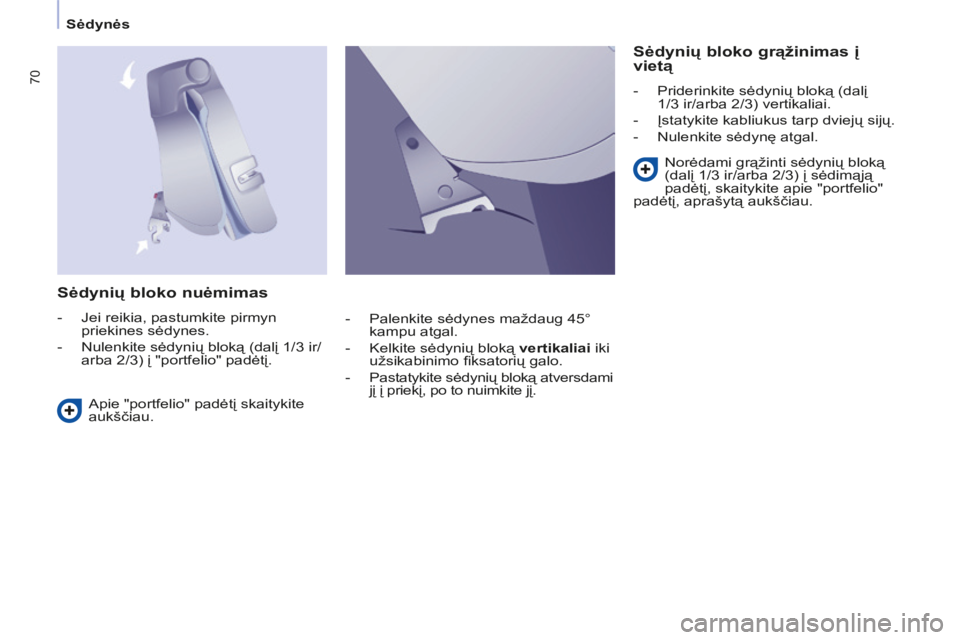

Sėdynių bloko nuėmimas
- Jei reikia, pastumkite pirmyn priekines sėdynes.
- Nulenkite sėdynių bloką (dalį 1/3 ir/ arba 2/3) į "portfelio" padėtį.
Sėdynių bloko grąžinimas į
vietą
- Priderinkite sėdynių bloką (dalį 1/3 ir/arba 2/3) vertikaliai.
- Įstatykite kabliukus tarp dviejų sijų.
- Nulenkite sėdynę atgal.
Apie "portfelio" padėtį skaitykite
aukščiau. Norėdami grąžinti sėdynių bloką
(dalį 1/3 ir/arba 2/3) į sėdimąją
padėtį, skaitykite apie "portfelio"
padėtį, aprašytą aukščiau.
- Palenkite sėdynes maždaug 45° kampu atgal.
- Kelkite sėdynių bloką vertikaliai iki
užsikabinimo fi ksatorių galo.
- Pastatykite sėdynių bloką atversdami jį į priekį, po to nuimkite jį.

Sėdynės
Berlingo-2-VP-papier_lt_Chap03_Ergonomie_ed01-2014
71
ERGONOMIJ
A ir
KOMFORTAS
A ir
KOMFORTAS
A ir
3

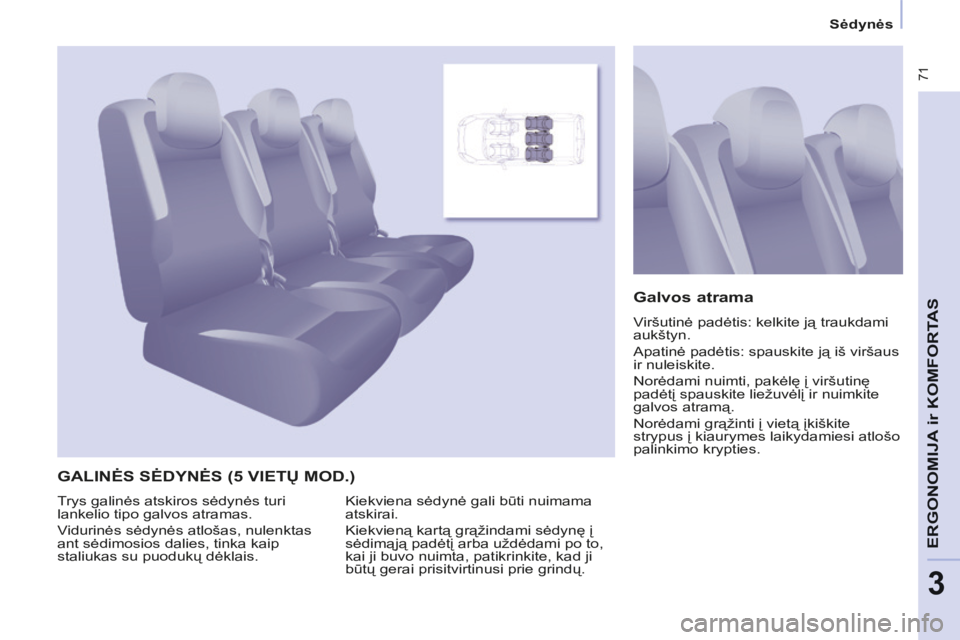

GALINĖS SĖDYNĖS (5 VIETŲ MOD.)
Galvos atrama
Viršutinė padėtis: kelkite ją traukdami
aukštyn.
Apatinė padėtis: spauskite ją iš viršaus
ir nuleiskite.
Norėdami nuimti, pakėlę į viršutinę
padėtį spauskite liežuvėlį ir nuimkite
galvos atramą.
Norėdami grąžinti į vietą įkiškite
strypus į kiaurymes laikydamiesi atlošo
palinkimo krypties.
Kiekviena sėdynė gali būti nuimama
atskirai.
Kiekvieną kartą grąžindami sėdynę į
sėdimąją padėtį arba uždėdami po to,
kai ji buvo nuimta, patikrinkite, kad ji
būtų gerai prisitvirtinusi prie grindų.
Trys galinės atskiros sėdynės turi
lankelio tipo galvos atramas.
Vidurinės sėdynės atlošas, nulenktas
ant sėdimosios dalies, tinka kaip
staliukas su puodukų dėklais.

Sėdynės
Berlingo-2-VP-papier_lt_Chap03_Ergonomie_ed01-2014
72

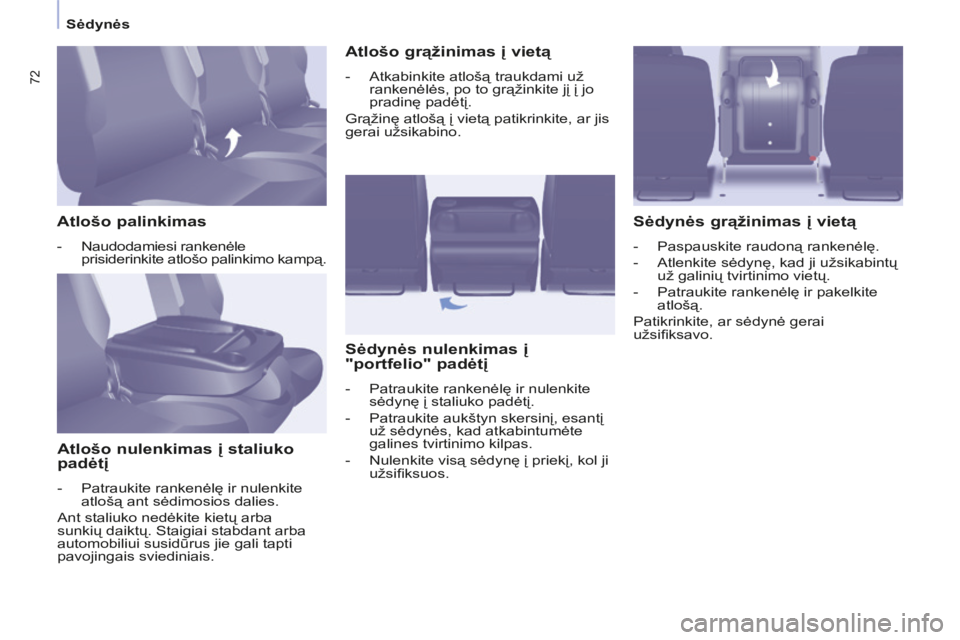

Atlošo palinkimas
- Naudodamiesi rankenėle prisiderinkite atlošo palinkimo kampą.
Atlošo nulenkimas į staliuko
padėtį
- Patraukite rankenėlę ir nulenkite atlošą ant sėdimosios dalies.
Ant staliuko nedėkite kietų arba
sunkių daiktų. Staigiai stabdant arba
automobiliui susidūrus jie gali tapti
pavojingais sviediniais.
Atlošo grąžinimas į vietą
- Atkabinkite atlošą traukdami už rankenėlės, po to grąžinkite jį į jo
pradinę padėtį.
Grąžinę atlošą į vietą patikrinkite, ar jis
gerai užsikabino.
Sėdynės nulenkimas į
"portfelio" padėtį
- Patraukite rankenėlę ir nulenkite sėdynę į staliuko padėtį.
- Patraukite aukštyn skersinį, esantį už sėdynės, kad atkabintumėte
galines tvirtinimo kilpas.
- Nulenkite visą sėdynę į priekį, kol ji užsifi ksuos.
Sėdynės grąžinimas į vietą
- Paspauskite raudoną rankenėlę.
- Atlenkite sėdynę, kad ji užsikabintų už galinių tvirtinimo vietų.
- Patraukite rankenėlę ir pakelkite atlošą.
Patikrinkite, ar sėdynė gerai
užsifi ksavo.

Sėdynės
Berlingo-2-VP-papier_lt_Chap03_Ergonomie_ed01-2014
73
ERGONOMIJ
A ir
KOMFORTAS
A ir
KOMFORTAS
A ir
3

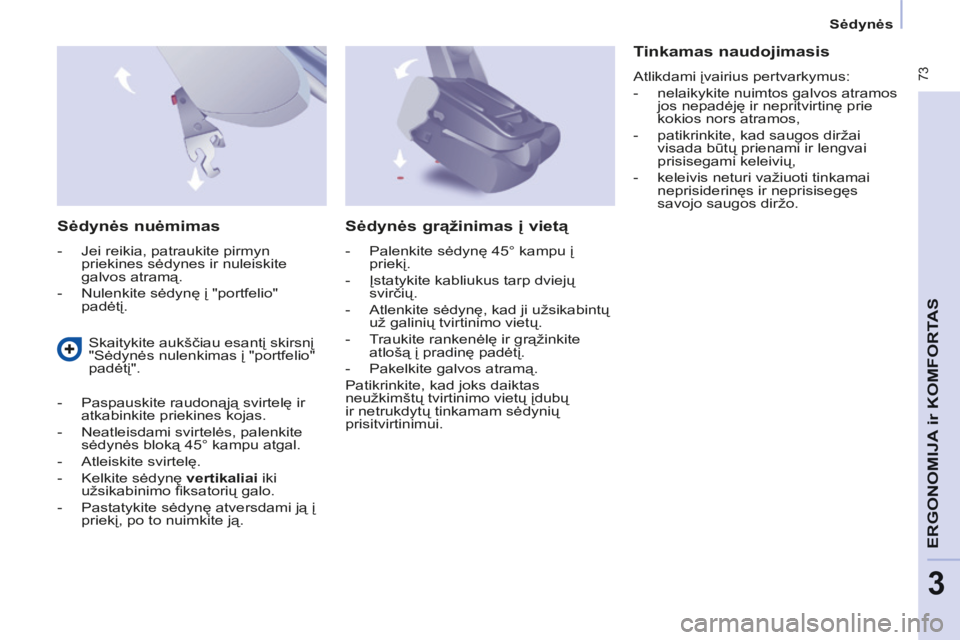

Sėdynės nuėmimas
- Jei reikia, patraukite pirmyn priekines sėdynes ir nuleiskite
galvos atramą.
- Nulenkite sėdynę į "portfelio" padėtį.
Tinkamas naudojimasis
Atlikdami įvairius pertvarkymus:
- nelaikykite nuimtos galvos atramos jos nepadėję ir nepritvirtinę prie
kokios nors atramos,
- patikrinkite, kad saugos diržai visada būtų prienami ir lengvai
prisisegami keleivių,
- keleivis neturi važiuoti tinkamai neprisiderinęs ir neprisisegęs
savojo saugos diržo.
Skaitykite aukščiau esantį skirsnį
"Sėdynės nulenkimas į "portfelio"
padėtį".
- Paspauskite raudonąją svirtelę ir atkabinkite priekines kojas.
- Neatleisdami svirtelės, palenkite sėdynės bloką 45° kampu atgal.
- Atleiskite svirtelę.
- Kelkite sėdynę vertikaliai iki
užsikabinimo fi ksatorių galo.
- Pastatykite sėdynę atversdami ją į priekį, po to nuimkite ją.
Sėdynės grąžinimas į vietą
- Palenkite sėdynę 45° kampu į priekį.
- Įstatykite kabliukus tarp dviejų svirčių.
- Atlenkite sėdynę, kad ji užsikabintų už galinių tvirtinimo vietų.
- Traukite rankenėlę ir grąžinkite atlošą į pradinę padėtį.
- Pakelkite galvos atramą.
Patikrinkite, kad joks daiktas
neužkimštų tvirtinimo vietų įdubų
ir netrukdytų tinkamam sėdynių
prisitvirtinimui.

Sėdynės
Berlingo-2-VP-papier_lt_Chap03_Ergonomie_ed01-2014
74

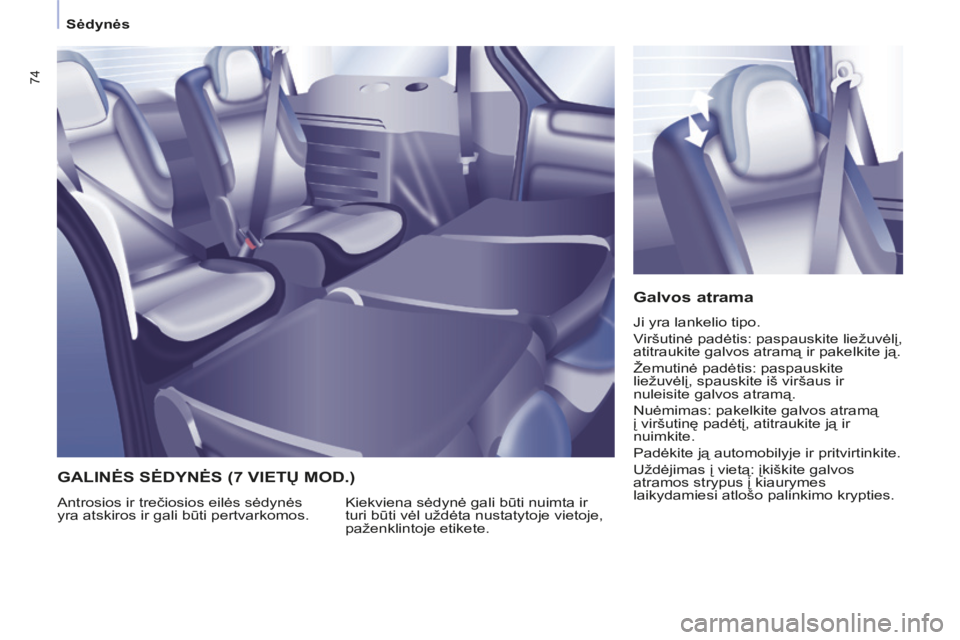

Galvos atrama
Ji yra lankelio tipo.
Viršutinė padėtis: paspauskite liežuvėlį,
atitraukite galvos atramą ir pakelkite ją.
Žemutinė padėtis: paspauskite
liežuvėlį, spauskite iš viršaus ir
nuleisite galvos atramą.
Nuėmimas: pakelkite galvos atramą
į viršutinę padėtį, atitraukite ją ir
nuimkite.
Padėkite ją automobilyje ir pritvirtinkite.
Uždėjimas į vietą: įkiškite galvos
atramos strypus į kiaurymes
laikydamiesi atlošo palinkimo krypties.
Kiekviena sėdynė gali būti nuimta ir
turi būti vėl uždėta nustatytoje vietoje,
paženklintoje etikete.
Antrosios ir trečiosios eilės sėdynės
yra atskiros ir gali būti pertvarkomos.
GALINĖS SĖDYNĖS (7 VIETŲ MOD.)

Sėdynės
Berlingo-2-VP-papier_lt_Chap03_Ergonomie_ed01-2014
75
ERGONOMIJ
A ir
KOMFORTAS
A ir
KOMFORTAS
A ir
3

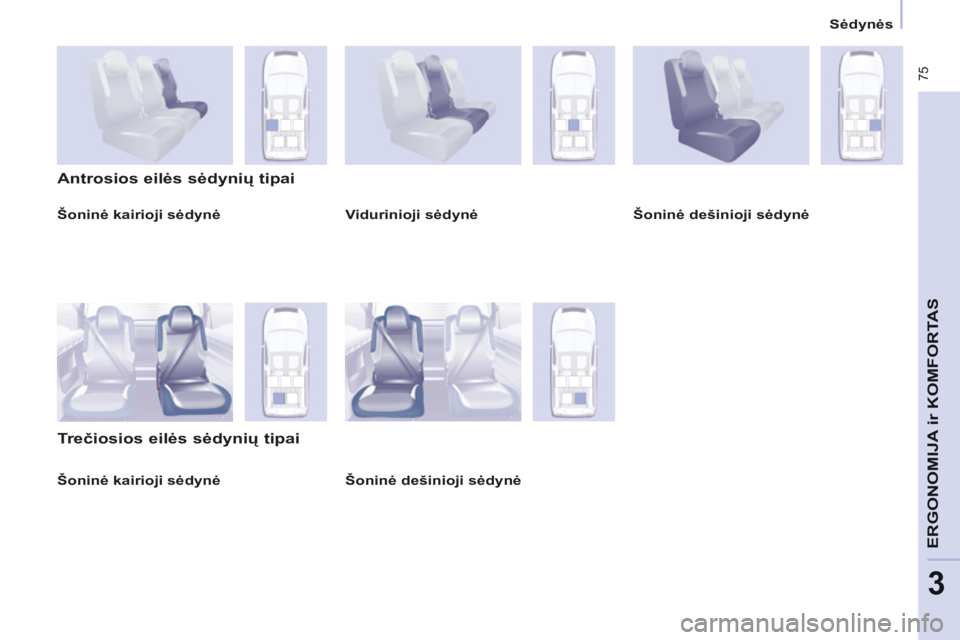

Šoninė kairioji sėdynė
Antrosios eilės sėdynių tipai
Trečiosios eilės sėdynių tipai
Vidurinioji sėdynė Šoninė dešinioji sėdynė
Šoninė dešinioji sėdynė
Šoninė kairioji sėdynė

Sėdynės
Berlingo-2-VP-papier_lt_Chap03_Ergonomie_ed01-2014
76
Atlošo palinkimas
- Naudodamiesi rankenėle prisiderinkite palinkimo kampą.
Sėdynės nulenkimas į staliuko padėtį
- Nuleiskite galvos atramą iki galo.
- Naudodamiesi rankenėle nulenkite atlošą ant sėdimosios dalies. Atlošo grąžinimas į vietą
- Atkabinkite atlošą traukdami už
rankenėlės, po to grąžinkite jį į jo
pradinę padėtį.
Patikrinkite, ar sėdynė gerai
prisitvirtino.
Sėdynės nulenkimas į "portfelio"
padėtį
- Nulenkite sėdynę į staliuko padėtį.
- Patraukite raudoną dirželį, esantį už sėdynės, kad atkabintumėte
sėdynės kojas nuo tvirtinimo vietų
grindyse.
- Nulenkite visą sėdynę į priekį.
Antrosios eilės sėdynės
pertvarkymas Sėdynės grąžinimas į vietą
- Atlenkite visą sėdynę atgal.
Prieš atlenkdami sėdynę
pasirūpinkite:
- kad trečiojoje eilėje sėdinčio keleivio kojos neuždengtų
sėdynės tvirtinimo vietos
grindyse,
- kad sėdynė gerai prisikabintų prie grindų,
- kad keleivis galėtų tinkamai naudotis saugos diržu.

Sėdynės
Berlingo-2-VP-papier_lt_Chap03_Ergonomie_ed01-2014
77
ERGONOMIJ
A ir
KOMFORTAS
A ir
KOMFORTAS
A ir
3

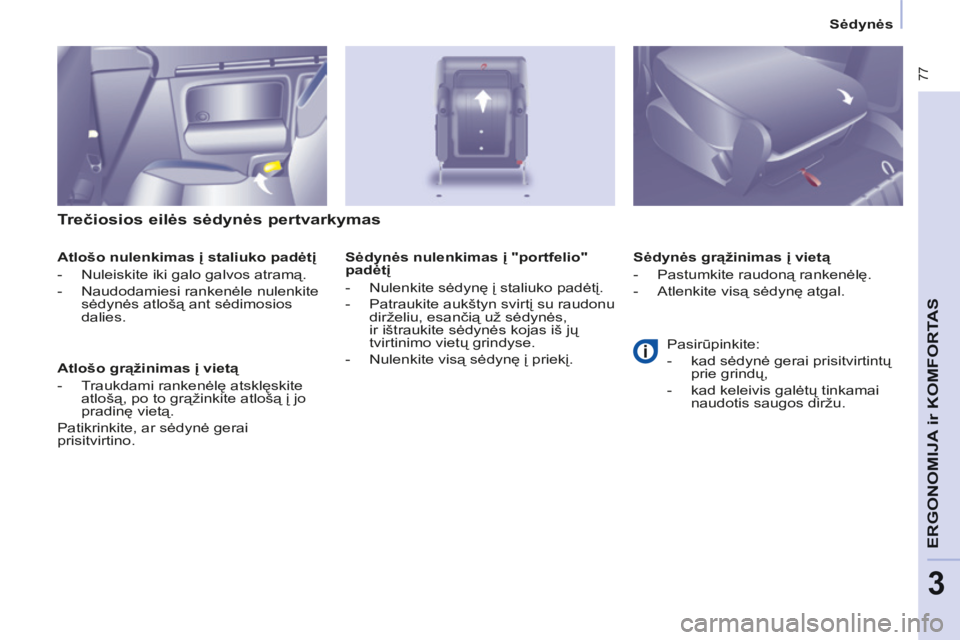

Trečiosios eilės sėdynės pertvarkymas
Atlošo nulenkimas į staliuko padėtį
- Nuleiskite iki galo galvos atramą.
- Naudodamiesi rankenėle nulenkite sėdynės atlošą ant sėdimosios
dalies.
Atlošo grąžinimas į vietą
- Traukdami rankenėlę atsklęskite atlošą, po to grąžinkite atlošą į jo
pradinę vietą.
Patikrinkite, ar sėdynė gerai
prisitvirtino. Sėdynės grąžinimas į vietą
- Pastumkite raudoną rankenėlę.
- Atlenkite visą sėdynę atgal.
Sėdynės nulenkimas į "portfelio"
padėtį
- Nulenkite sėdynę į staliuko padėtį.
- Patraukite aukštyn svirtį su raudonu
dirželiu, esančią už sėdynės,
ir ištraukite sėdynės kojas iš jų
tvirtinimo vietų grindyse.
- Nulenkite visą sėdynę į priekį. Pasirūpinkite:
- kad sėdynė gerai prisitvirtintų
prie grindų,
- kad keleivis galėtų tinkamai naudotis saugos diržu.

Sėdynės
Berlingo-2-VP-papier_lt_Chap03_Ergonomie_ed01-2014
78
Įlipimas į trečiąją sėdynių eilę ir
išlipimas iš jos
Įlipimas
- Nulenkite antrosios eilės sėdynę į staliuko padėtį.
Išlipimas
- Iki galo nuleiskite galvos atramą.
- Paspauskite geltoną rankenėlę, esančią ant antrosios eilės sėdynės
nugarėlės.
- Nulenkite atlošą į staliuko padėtį. Pasirūpinkite, kad viduriniosios
vietos diržas būtų gerai įdėtas į
įdubą lubų apdailoje.
- Po to nulenkite ją į "portfelio"
padėtį, kad būtų laisvas praėjimas. - Patraukite raudoną dirželį, kad
galėtumėte nulenkti sėdynę į
"portfelio" padėtį.
- Nulenkite visą sėdynę pirmyn.
- Išlipkite pro šonines duris.
Prieš atlenkdami sėdynę
patikrinkite, ar trečiojoje
eilėje sėdinčio keleivio kojos
neuždengia antrosios eilės
sėdynės tvirtinimo vietų.
