CITROEN BERLINGO MULTISPACE 2016 Manual do condutor (in Portuguese)

89
Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015
Bancos
Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015

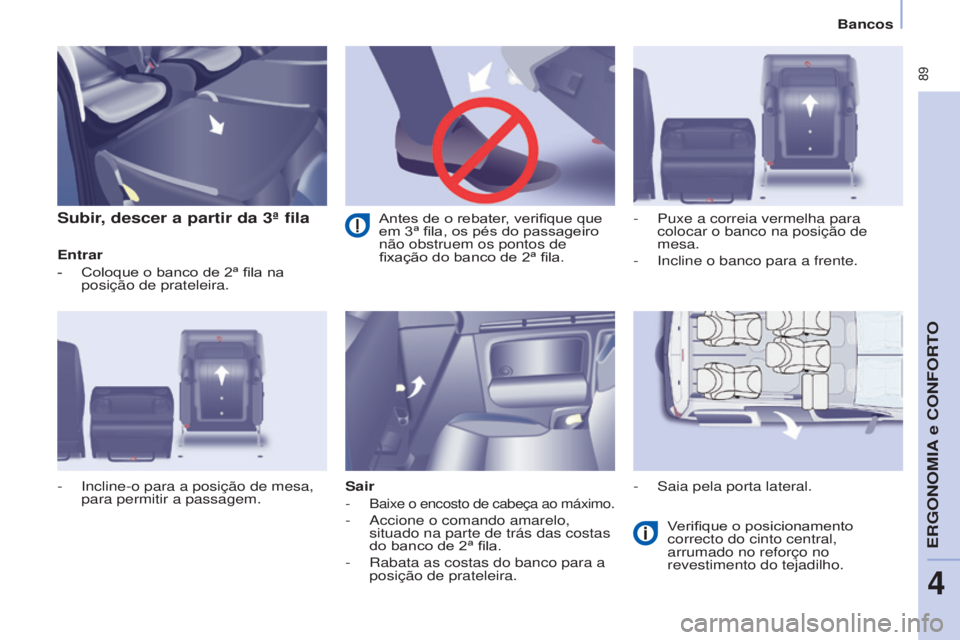

Subir, descer a partir da 3ª fila
Entrar
-
Coloque o banco de 2ª fila na
posição de prateleira.Sair
- Baixe o encosto de cabeça ao máximo.
- accione o comando amarelo,
situado na parte de trás das costas
do banco de 2ª fila.
-
Rabata as costas do banco para a
posição de prateleira. Verifique o posicionamento
correcto do cinto central,
arrumado no reforço no
revestimento do tejadilho.
-


i
ncline-o para a posição de mesa,
para permitir a passagem. -
Puxe a correia vermelha para
colocar o banco na posição de
mesa.
-

i
ncline o banco para a frente.
-
Saia pela porta lateral.
Antes de o rebater, verifique que
em 3ª fila, os pés do passageiro
não obstruem os pontos de
fixação do banco de 2ª fila.
eRGoNoMia e CoNFoRto
4

90
Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015
Bancos
Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015
Desmontar o banco
-
Caso seja necessário, avance os
bancos dianteiros.
-
Baixe o encosto de cabeça
-
Coloque o banco na posição de
mesa.
-


i
ncline o banco para a frente e
eleve-o. Montar novamente o banco
a etiqueta do banco indica-lhe a
localização que deverá ser respeitada.
-
Coloque os ganchos dos pés
dianteiros entre as duas barras.
-
Rebata o banco para trás para fixar
os pontos de fixação traseiros.
-


a
ccione o comando para elevar as
costas do banco para a posição
inicial.
-


a
juste o encosto de cabeça.V

erifique que nenhum objecto ou
os pés de um passageiro sentado
na parte de trás obstruem os
pontos de fixação e não impedem
o bloqueio correcto do conjunto.
Manuseamento do banco de 2ª Fila

91
Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015
Bancos
Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015

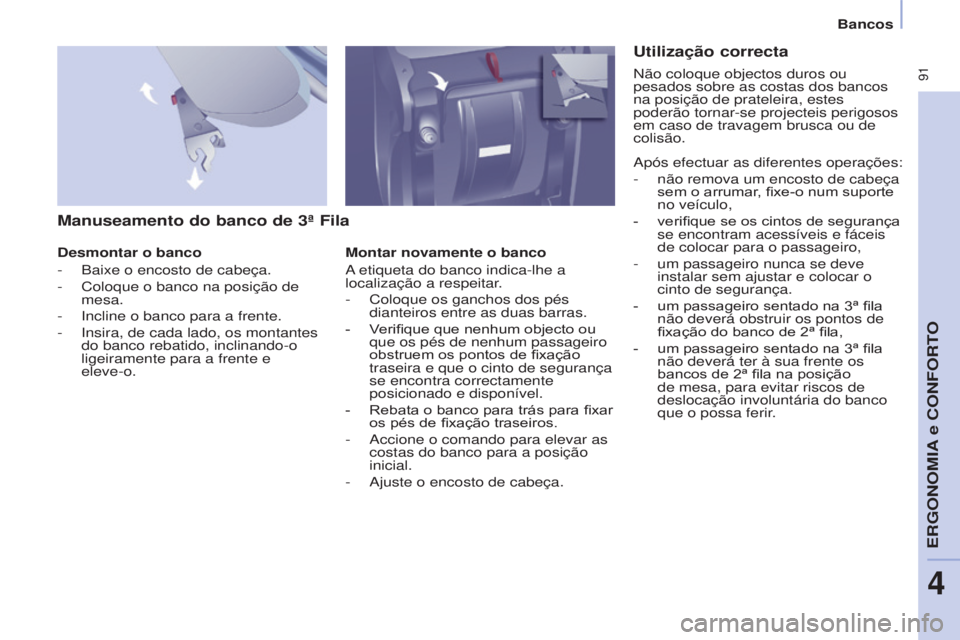

Manuseamento do banco de 3ª Fila
Desmontar o banco
-
Baixe o encosto de cabeça.
-
Coloque o banco na posição de
mesa.
-


i
ncline o banco para a frente.
-


i
nsira, de cada lado, os montantes
do banco rebatido, inclinando-o
ligeiramente para a frente e
eleve-o. Montar novamente o banco
a etiqueta do banco indica-lhe a
localização a respeitar.
-
Coloque os ganchos dos pés
dianteiros entre as duas barras.
-
Verifique que nenhum objecto ou
que os pés de nenhum passageiro
obstruem os pontos de fixação
traseira e que o cinto de segurança
se encontra correctamente
posicionado e disponível.
-
Rebata o banco para trás para fixar
os pés de fixação traseiros.
-


a
ccione o comando para elevar as
costas do banco para a posição
inicial.
-


a
juste o encosto de cabeça.
Utilização correcta
após efectuar as diferentes operações:
-
não remova um encosto de cabeça
sem o arrumar, fixe-o num suporte
no veículo,
-
verifique se os cintos de segurança
se encontram acessíveis e fáceis
de colocar para o passageiro,
-
um passageiro nunca se deve
instalar sem ajustar e colocar o
cinto de segurança.
-
um passageiro sentado na 3ª fila
não deverá obstruir os pontos de
fixação do banco de 2ª fila,
-
um passageiro sentado na 3ª fila
não deverá ter à sua frente os
bancos de 2ª fila na posição
de mesa, para evitar riscos de
deslocação involuntária do banco
que o possa ferir

.
Não coloque objectos duros ou
pesados sobre as costas dos bancos
na posição de prateleira, estes
poderão tornar-se projecteis perigosos
em caso de travagem brusca ou de
colisão.
eRGoNoMia e CoNFoRto
4

92
Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015
Bancos
Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015

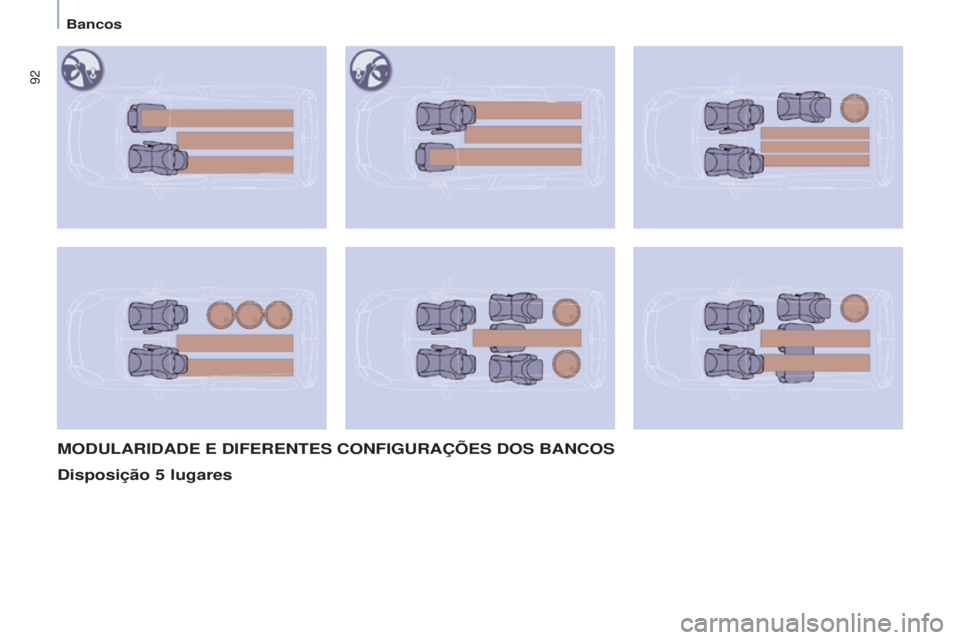

MODULARIDADE E DIFERENTES CONFIGURAÇÕES DOS BANCOS
Disposição 5 lugares

93
Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015
Bancos
Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015
Disposição 7 lugares
as diferentes manipulações
devem ser efectuadas com o
veículo parado.
eRGoNoMia e CoNFoRto
4

94
Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015
ARRUMAÇÕES DIANTEIRAS
1. Porta-luvas inferior
o porta-luvas pode ter tampa ou não.
Porta-objectos superior
encontra-se no painel de bordo, por
trás do volante.
uma ranhura facilita a elevação
da tampa para o abrir

.
acompanhe
a tampa até ao fim do respectivo
percurso.
Para fechar o compartimento,
acompanhe o movimento da tampa e
pressione ligeiramente no centro.
Qualquer líquido derramado pode
causar um curto-circuito eléctrico ou
até mesmo um incêndio.
3. Compartimento de arrumação
lateral
4. Gancho porta-sacos
Suspenda apenas sacos leves e de
dimensões reduzidas.
2. Compartimento de arrumação
e porta-garrafas (1,5 L)
Vida a bordo

95
Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015
Compartimento por cima das
palas de sol
Situa-se por cima das palas do sol e
permite guardar diferentes objectos
(camisola, dossiê, luvas...).
as aberturas ocultas pela pala do
sol permitem visualizar e aceder
aos objectos arrumados neste
compartimento.
o peso máximo autorizado neste
espaço corresponde a 5 Kg.
Não guarde objectos que possam
constituir risco para os ocupantes.
Consola central de arrumação
esta consola oferece um volume de
arrumação adicional considerável: é
amovível e fixa-se a uma base que
integra também dois suportes para
copos na parte de trás.
assegure-se que o objecto (garrafa,
lata...) posicionado no suporte para
copos se encontra correctamente fixo
e não corre o risco de cair durante a
condução.
Qualquer líquido que se possa
entornar representa um risco de
deterioração ao entrar em contacto
com os comandos do posto de
condução e da consola central.
tenha atenção.
Pala de protecção do sol
Para evitar que o sol bata directamente
na face, baixe a pala de protecção do
sol.
a pala de protecção do sol do lado
do condutor possui uma bolsa para
colocar talões de portagens ou de
parques de estacionamento, etc.
eRGoNoMia e CoNFoRto
4
Vida a bordo

96
Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015

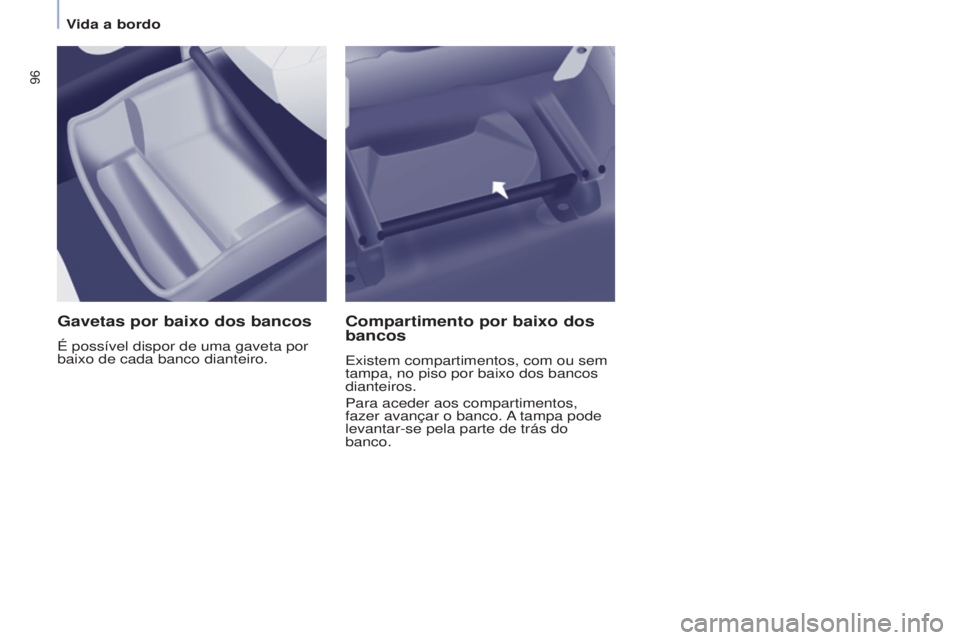

Gavetas por baixo dos bancos
É possível dispor de uma gaveta por
baixo de cada banco dianteiro.
Compartimento por baixo dos
bancos
existem compartimentos, com ou sem
tampa, no piso por baixo dos bancos
dianteiros.
Para aceder aos compartimentos,
fazer avançar o banco.
a tampa pode
levantar-se pela parte de trás do
banco.
Vida a bordo

97
Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015

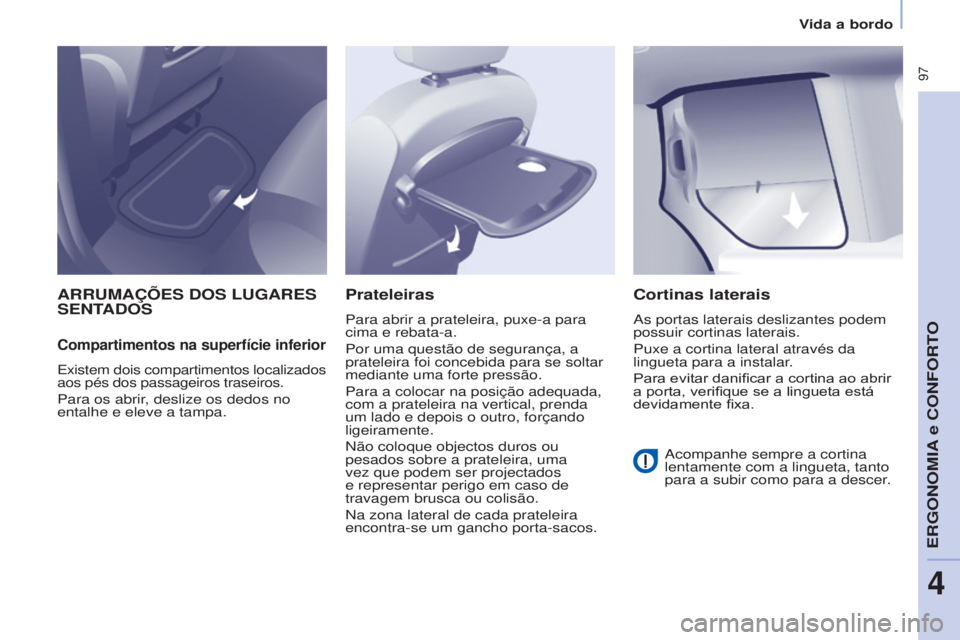

ARRUMAÇÕES DOS LUGARES SENTADOS
Compartimentos na superfície inferior
existem dois compartimentos localizados
aos pés dos passageiros traseiros.
Para os abrir, deslize os dedos no
entalhe e eleve a tampa.
Prateleiras
Para abrir a prateleira, puxe-a para
cima e rebata-a.
Por uma questão de segurança, a
prateleira foi concebida para se soltar
mediante uma forte pressão.
Para a colocar na posição adequada,
com a prateleira na vertical, prenda
um lado e depois o outro, forçando
ligeiramente.
Não coloque objectos duros ou
pesados sobre a prateleira, uma
vez que podem ser projectados
e representar perigo em caso de
travagem brusca ou colisão.
Na zona lateral de cada prateleira
encontra-se um gancho porta-sacos.
Cortinas laterais
as portas laterais deslizantes podem
possuir cortinas laterais.
Puxe a cortina lateral através da
lingueta para a instalar.
Para evitar danificar a cortina ao abrir
a porta, verifique se a lingueta está
devidamente fixa.
acompanhe sempre a cortina
lentamente com a lingueta, tanto
para a subir como para a descer

.
eRGoNoMia e CoNFoRto
4
Vida a bordo

98
Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015
TEJADILhO MODUTOP
o tejadilho é multifuncional e prolonga
o compartimento por cima das palas
de sol.
os elementos que o compõem
são os seguintes:
Compartimentos de arrumação
existem compartimentos à disposição
em cada lado do tejadilho. o peso
máximo autorizado é de 6 Kg.
o fundo translúcido ajuda a encontrar
os objectos no interior

.
Não coloque objectos que possam
apresentar um risco para os
ocupantes.
Luz de tecto
o funcionamento é idêntico ao da luz
de tecto dianteira.
Consulte a rubrica 4, parte "Vida a
bordo", capítulo "
luzes de tecto".
Vida a bordo
