CITROEN BERLINGO VAN 2019 Instrukcja obsługi (in Polish)

29
F Nacisnąć ten przycisk.
Informacja ser wisowa wyświetla się przez kilka
sekund, a
n
astępnie znika.
Wyświetlacz w zestawie wskaźników
Na postoju użyć lewego pokrętła na
kierownicy lub przycisku „ SET” w
zestawie
wskaźników, aby wybrać menu i
skonfigurować
odpowiednie ustawienia pojazdu.
Działanie pokrętła:
-

N
aciśnięcie: przejście do menu głównego ,
zatwierdzenie wyboru.
-

O
brót (poza menu): przeglądanie
poszczególnych dostępnych aktywnych
funkcji.
-

O
brót (w menu): przejście w górę lub w dół
menu.
Liczniki przebiegu
Przebieg całkowity i dzienny są wyświetlane
p rzez trzydzieści sekund od wyłączenia
zapłonu, po otwarciu drzwi kierowcy oraz po
zaryglowaniu lub odryglowaniu samochodu.
Licznik przebiegu całkowitego
Mierzy całkowity dystans przejechany przez
samochód od początku jego eksploatacji.
Licznik przebiegu dziennego
Mierzy odległość przebytą od momentu
wyzerowania licznika przez kierowcę. Zerowanie licznika przebiegu
F

P
rzy włączonym zapłonie nacisnąć
przycisk, aż pojawią się kreski.
Temperatura płynu chłodzącego
Jeżeli przy pracującym silniku wskazówka lub wykres
słupkowy (w zależności od wersji) znajduje się:
- w strefie A , temperatura płynu chłodzącego
jest odpowiednia;
1
3U]\U]
G\SRN

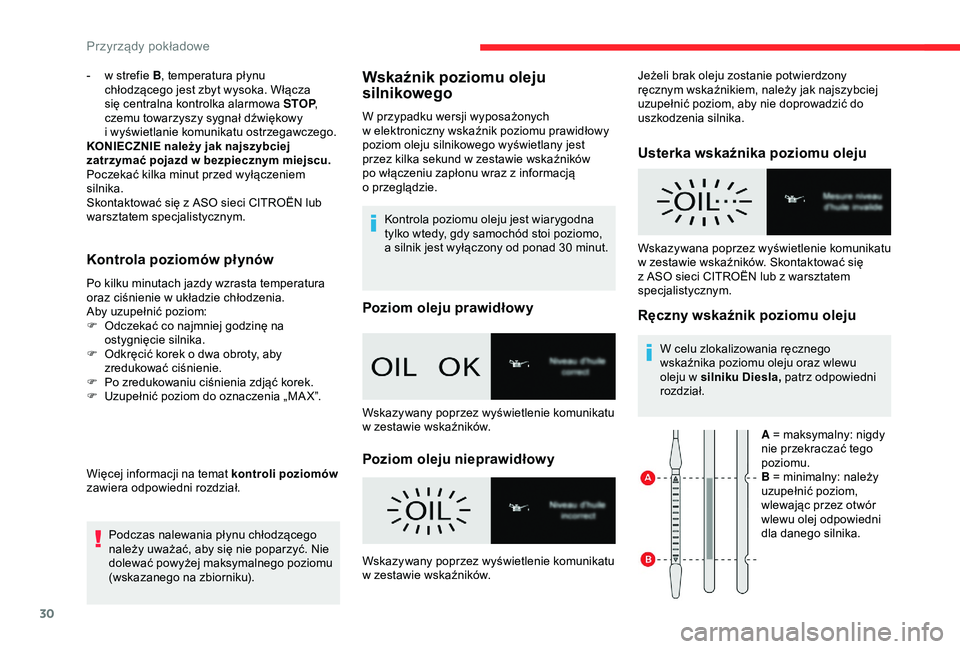

30
- w strefie B, temperatura płynu
chłodzącego jest zbyt wysoka. Włącza
się centralna kontrolka alarmowa STOP ,
czemu towarzyszy sygnał dźwiękowy
i
wyświetlanie komunikatu ostrzegawczego.
KONIECZNIE należy jak najszybciej
zatrzymać pojazd w
bezpiecznym miejscu.
Poczekać kilka minut przed wyłączeniem
silnika.
Skontaktować się z
ASO sieci CITROËN lub
warsztatem specjalistycznym.
Kontrola poziomów płynów
Po kilku minutach jazdy wzrasta temperatura
oraz ciśnienie w układzie chłodzenia.
Aby uzupełnić poziom:
F

O
dczekać co najmniej godzinę na
ostygnięcie silnika.
F

O
dkręcić korek o dwa obroty, aby
zredukować ciśnienie.
F

P
o zredukowaniu ciśnienia zdjąć korek.
F

U
zupełnić poziom do oznaczenia „MA X”.
Więcej informacji na temat kontroli poziomów
zawiera odpowiedni rozdział.
Podczas nalewania płynu chłodzącego
należy uważać, aby się nie poparzyć. Nie
dolewać powyżej maksymalnego poziomu
(wskazanego na zbiorniku).
Wskaźnik poziomu oleju
silnikowego
W przypadku wersji wyposażonych
w elektroniczny wskaźnik poziomu prawidłowy
poziom oleju silnikowego wyświetlany jest
przez kilka sekund w
zestawie wskaźników
po włączeniu zapłonu wraz z
informacją
o
przeglądzie. Kontrola poziomu oleju jest wiarygodna
tylko wtedy, gdy samochód stoi poziomo,
a
silnik jest wyłączony od ponad 30 minut.
Poziom oleju prawidłowy
Wskazywany poprzez wyświetlenie komunikatu
w zestawie wskaźników.
Poziom oleju nieprawidłowy
Jeżeli brak oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej
uzupełnić poziom, aby nie doprowadzić do
uszkodzenia silnika.
Wskazywany poprzez wyświetlenie komunikatu
w

zestawie wskaźników.
Usterka wskaźnika poziomu oleju
Ręczny wskaźnik poziomu oleju
W celu zlokalizowania ręcznego
wskaźnika poziomu oleju oraz wlewu
oleju w silniku Diesla, patrz odpowiedni
rozdział.
A = maksymalny: nigdy
nie przekraczać tego
poziomu.
B = minimalny: należy
uzupełnić poziom,
wlewając przez otwór
wlewu olej odpowiedni
dla danego silnika.
Wskazywana poprzez wyświetlenie komunikatu
w

zestawie wskaźników. Skontaktować się
z

ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Przyrządy pokładowe

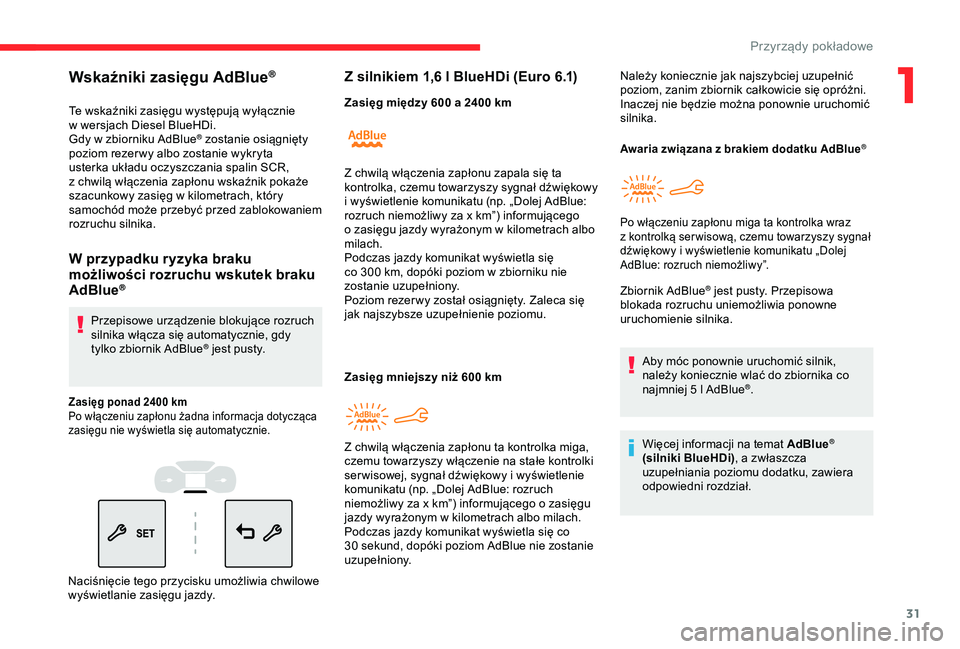

31
Wskaźniki zasięgu AdBlue®
Te wskaźniki zasięgu występują wyłącznie
w wersjach Diesel BlueHDi.
Gdy w
zbiorniku AdBlue
® zostanie osiągnięty
poziom rezer wy albo zostanie wykryta
usterka układu oczyszczania spalin SCR,
z

chwilą włączenia zapłonu wskaźnik pokaże
szacunkowy zasięg w

kilometrach, który
samochód może przebyć przed zablokowaniem
rozruchu silnika.
W przypadku ryzyka braku
możliwości rozruchu wskutek braku
AdBlue
®
Przepisowe urządzenie blokujące rozruch
silnika włącza się automatycznie, gdy
tylko zbiornik AdBlue
® jest pusty.
Zasięg ponad 2400 km
P o włączeniu zapłonu żadna informacja dotycząca
zasięgu nie wyświetla się automatycznie.
Naciśnięcie tego przycisku umożliwia chwilowe
wyświetlanie zasięgu jazdy.
Z silnikiem 1,6 l BlueHDi (Euro 6.1)
Zasięg między 600 a 2400 km
Z asięg mniejszy niż 600 km
Z chwilą włączenia zapłonu zapala się ta
kontrolka, czemu towarzyszy sygnał dźwiękowy
i
wyświetlenie komunikatu (np. „Dolej AdBlue:
rozruch niemożliwy za x km”) informującego
o
zasięgu jazdy wyrażonym w kilometrach albo
milach.
Podczas jazdy komunikat wyświetla się
co 300
km, dopóki poziom w zbiorniku nie
zostanie uzupełniony.
Poziom rezer wy został osiągnięty. Zaleca się
jak najszybsze uzupełnienie poziomu.
Z chwilą włączenia zapłonu ta kontrolka miga,
czemu towarzyszy włączenie na stałe kontrolki
ser wisowej, sygnał dźwiękowy i
wyświetlenie
komunikatu (np. „Dolej AdBlue: rozruch
niemożliwy za x km”) informującego o
zasięgu
jazdy wyrażonym w
kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
30
sekund, dopóki poziom AdBlue nie zostanie
uzupełniony. Należy koniecznie jak najszybciej uzupełnić
poziom, zanim zbiornik całkowicie się opróżni.
Inaczej nie będzie można ponownie uruchomić
silnika.
Awaria związana z brakiem dodatku AdBlue®
Zbiornik AdBlue® jest pusty. Przepisowa
blokada rozruchu uniemożliwia ponowne
uruchomienie silnika.
Aby móc ponownie uruchomić silnik,
należy koniecznie wlać do zbiornika co
najmniej 5 l AdBlue
®.
Więcej informacji na temat AdBlue
®
(silniki BlueHDi) , a

zwłaszcza
uzupełniania poziomu dodatku, zawiera
odpowiedni rozdział.
Po włączeniu zapłonu miga ta kontrolka wraz
z kontrolką ser wisową, czemu towarzyszy sygnał
dźwiękowy i
wyświetlenie komunikatu „Dolej
AdBlue: rozruch niemożliwy”.
1
Przyrządy pokładowe

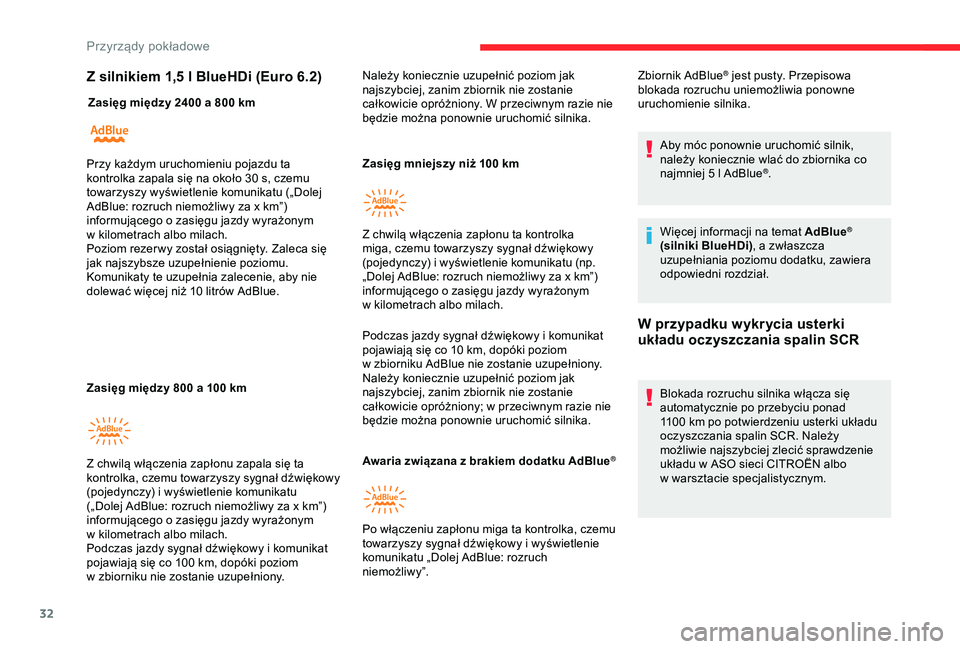

32
Z silnikiem 1,5 l BlueHDi (Euro 6.2)
Zasięg między 2400 a 800 km
Z asięg między 800 a 100 kmZasięg mniejszy niż 100
km
Podczas jazdy sygnał dźwiękowy i
komunikat
pojawiają się co 10
km, dopóki poziom
w
zbiorniku AdBlue nie zostanie uzupełniony.
Należy koniecznie uzupełnić poziom jak
najszybciej, zanim zbiornik nie zostanie
całkowicie opróżniony; w
przeciwnym razie nie
będzie można ponownie uruchomić silnika.
Awaria związana z brakiem dodatku AdBlue®
Zbiornik AdBlue® jest pusty. Przepisowa
blokada rozruchu uniemożliwia ponowne
uruchomienie silnika.
Aby móc ponownie uruchomić silnik,
należy koniecznie wlać do zbiornika co
najmniej 5 l AdBlue
®.
Więcej informacji na temat AdBlue
®
(silniki BlueHDi) , a

zwłaszcza
uzupełniania poziomu dodatku, zawiera
odpowiedni rozdział.
Przy każdym uruchomieniu pojazdu ta
kontrolka zapala się na około 30 s, czemu
towarzyszy wyświetlenie komunikatu („Dolej
AdBlue: rozruch niemożliwy za x km”)
informującego o

zasięgu jazdy wyrażonym
w

kilometrach albo milach.
Poziom rezer wy został osiągnięty. Zaleca się
jak najszybsze uzupełnienie poziomu.
Komunikaty te uzupełnia zalecenie, aby nie
dolewać więcej niż 10

litrów AdBlue.
Z chwilą włączenia zapłonu zapala się ta
kontrolka, czemu towarzyszy sygnał dźwiękowy
(pojedynczy) i

wyświetlenie komunikatu
(„Dolej AdBlue: rozruch niemożliwy za x km”)
informującego o

zasięgu jazdy wyrażonym
w

kilometrach albo milach.
Podczas jazdy sygnał dźwiękowy i

komunikat
pojawiają się co 100

km, dopóki poziom
w

zbiorniku nie zostanie uzupełniony. Należy koniecznie uzupełnić poziom jak
najszybciej, zanim zbiornik nie zostanie
całkowicie opróżniony. W przeciwnym razie nie
będzie można ponownie uruchomić silnika.
Z chwilą włączenia zapłonu ta kontrolka
miga, czemu towarzyszy sygnał dźwiękowy
(pojedynczy) i

wyświetlenie komunikatu (np.
„Dolej AdBlue: rozruch niemożliwy za x km”)
informującego o

zasięgu jazdy wyrażonym
w

kilometrach albo milach.
Po włączeniu zapłonu miga ta kontrolka, czemu
towarzyszy sygnał dźwiękowy i

wyświetlenie
komunikatu „Dolej AdBlue: rozruch
n i e m o ż l i w y ”.
W przypadku wykrycia usterki
układu oczyszczania spalin SCR
Blokada rozruchu silnika włącza się
automatycznie po przebyciu ponad
1100
km po potwierdzeniu usterki układu
oczyszczania spalin SCR. Należy
możliwie najszybciej zlecić sprawdzenie
układu w
ASO sieci CITROËN albo
w
warsztacie specjalistycznym.
Przyrządy pokładowe

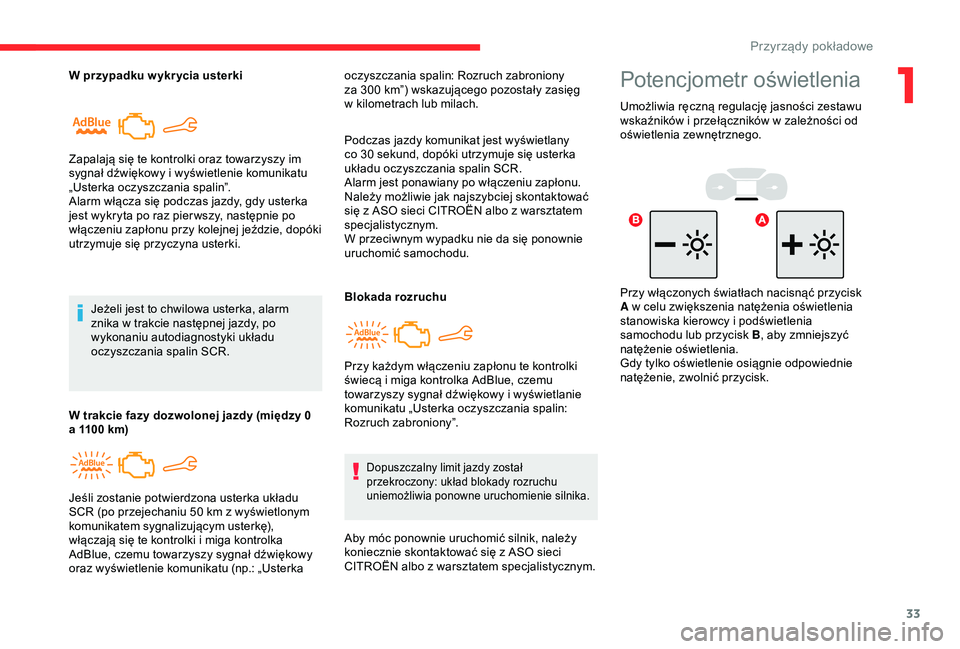

33
W przypadku w ykr ycia usterkiJeżeli jest to chwilowa usterka, alarm
znika w
trakcie następnej jazdy, po
wykonaniu autodiagnostyki układu
oczyszczania spalin SCR.
Zapalają się te kontrolki oraz towarzyszy im
sygnał dźwiękowy i
wyświetlenie komunikatu
„Usterka oczyszczania spalin”.
Alarm włącza się podczas jazdy, gdy usterka
jest wykryta po raz pier wszy, następnie po
włączeniu zapłonu przy kolejnej jeździe, dopóki
utrzymuje się przyczyna usterki.
W trakcie fazy dozwolonej jazdy (między 0
a
1100 km) Podczas jazdy komunikat jest wyświetlany
co 30
sekund, dopóki utrzymuje się usterka
układu oczyszczania spalin SCR.
Alarm jest ponawiany po włączeniu zapłonu.
Należy możliwie jak najszybciej skontaktować
się z
ASO sieci CITROËN albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie da się ponownie
uruchomić samochodu. oczyszczania spalin: Rozruch zabroniony
za 300 km”) wskazującego pozostały zasięg
w
kilometrach lub milach.
Jeśli zostanie potwierdzona usterka układu
SCR (po przejechaniu 50
km z wyświetlonym
komunikatem sygnalizującym usterkę),
włączają się te kontrolki i miga kontrolka
AdBlue, czemu towarzyszy sygnał dźwiękowy
oraz wyświetlenie komunikatu (np.: „Usterka Blokada rozruchu
Dopuszczalny limit jazdy został
przekroczony: układ blokady rozruchu
uniemożliwia ponowne uruchomienie silnika.
Aby móc ponownie uruchomić silnik, należy
koniecznie skontaktować się z
ASO sieci
CITROËN albo z
warsztatem specjalistycznym.
Przy każdym włączeniu zapłonu te kontrolki
świecą i miga kontrolka AdBlue, czemu
towarzyszy sygnał dźwiękowy i
wyświetlanie
komunikatu „Usterka oczyszczania spalin:
Rozruch zabroniony”.
Potencjometr oświetlenia
Umożliwia ręczną regulację jasności zestawu
wskaźników i przełączników w zależności od
oświetlenia zewnętrznego.
Przy włączonych światłach nacisnąć przycisk
A w
celu zwiększenia natężenia oświetlenia
stanowiska kierowcy i
podświetlenia
samochodu lub przycisk B , aby zmniejszyć
natężenie oświetlenia.
Gdy tylko oświetlenie osiągnie odpowiednie
natężenie, zwolnić przycisk.
1
Przyrządy pokładowe

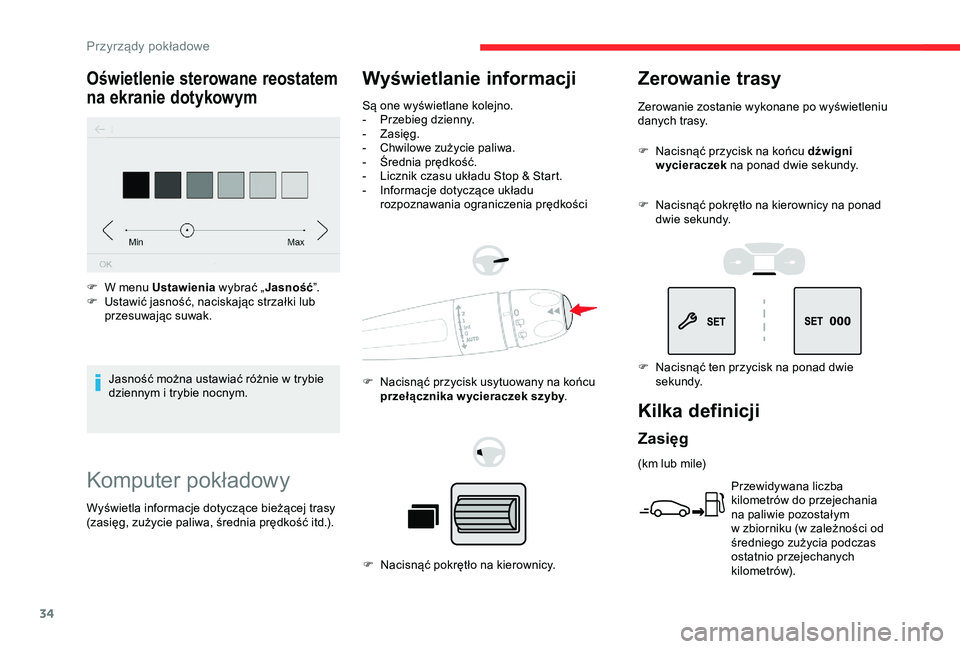

34
Komputer pokładowy
Wyświetlanie informacji
Są one wyświetlane kolejno.
- P rzebieg dzienny.
-

Z
asięg.
-

C
hwilowe zużycie paliwa.
-

Ś
rednia prędkość.
-

L
icznik czasu układu Stop & Start.
-

I
nformacje dotyczące układu
rozpoznawania ograniczenia prędkości
Zerowanie trasy
Zerowanie zostanie wykonane po wyświetleniu
danych trasy.
Kilka definicji
Oświetlenie sterowane reostatem
na ekranie dotykowym
Jasność można ustawiać różnie w trybie
d ziennym i trybie nocnym.
F

W m
enu Ustawienia
wybrać „Jasność”.
F

U
stawić jasność, naciskając strzałki lub
przesuwając suwak.
Wyświetla informacje dotyczące bieżącej trasy
(zasięg, zużycie paliwa, średnia prędkość itd.). F
N acisnąć przycisk usytuowany na końcu
przełącznika w ycieraczek szyby .
F

N
acisnąć pokrętło na kierownicy.F

N
acisnąć przycisk na końcu dźwigni
wycieraczek na ponad dwie sekundy.
F
N
acisnąć pokrętło na kierownicy na ponad
dwie sekundy.
F N acisnąć ten przycisk na ponad dwie
sekundy.
Zasięg
(km lub mile)
Przewidywana liczba
kilometrów do przejechania
na paliwie pozostałym
w
zbiorniku (w zależności od
średniego zużycia podczas
ostatnio przejechanych
kilometrów).
Przyrządy pokładowe

35

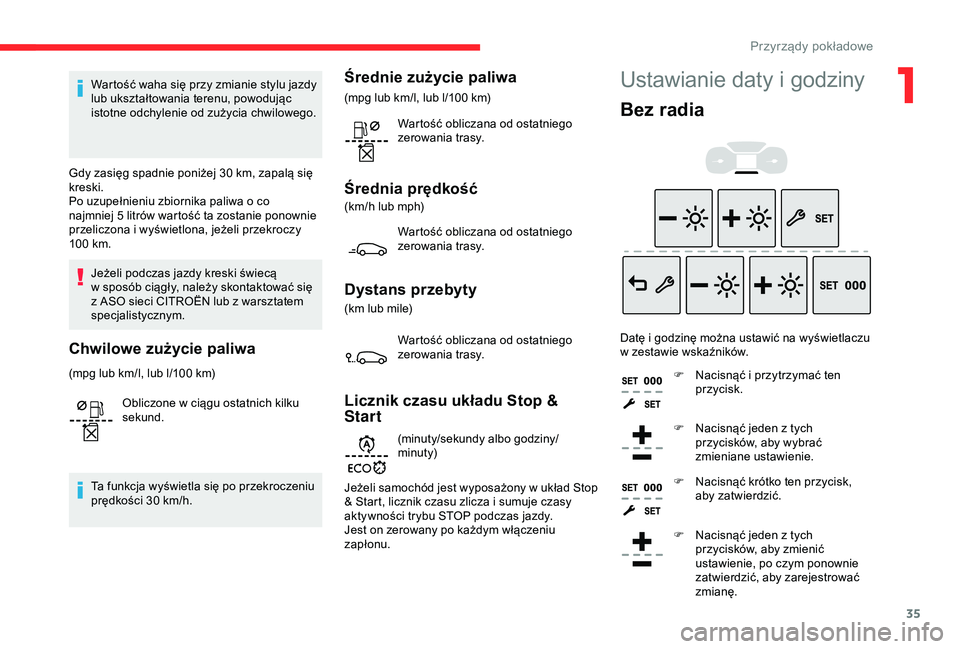

Wartość waha się przy zmianie stylu jazdy
lub ukształtowania terenu, powodując
istotne odchylenie od zużycia chwilowego.
Gdy zasięg spadnie poniżej 30
km, zapalą się
kreski.
Po uzupełnieniu zbiornika paliwa o
co
najmniej 5
litrów wartość ta zostanie ponownie
przeliczona i
wyświetlona, jeżeli przekroczy
100
km.
Jeżeli podczas jazdy kreski świecą
w
sposób ciągły, należy skontaktować się
z
ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Chwilowe zużycie paliwa
(mpg lub km/l, lub l/100 km)
O bliczone w ciągu ostatnich kilku
sekund.
Ta funkcja wyświetla się po przekroczeniu
prędkości 30
km/h.
Średnie zużycie paliwa
(mpg lub km/l, lub l/100 km)
W artość obliczana od ostatniego
zerowania trasy.
Średnia prędkość
(km/h lub mph)
Wartość obliczana od ostatniego
zerowania trasy.
Dystans przebyty
(km lub mile)
Wartość obliczana od ostatniego
zerowania trasy.
Licznik czasu układu Stop &
Start
(minuty/sekundy albo godziny/
minuty)
Jeżeli samochód jest wyposażony w
układ Stop
& Start, licznik czasu zlicza i
sumuje czasy
aktywności trybu STOP podczas jazdy.
Jest on zerowany po każdym włączeniu
zapłonu.
Ustawianie daty i godziny
Bez radia
Datę i godzinę można ustawić na wyświetlaczu
w zestawie wskaźników.
F

N
acisnąć i przytrzymać ten
przycisk.
F

N
acisnąć jeden z tych
przycisków, aby wybrać
zmieniane ustawienie.
F

N
acisnąć krótko ten przycisk,
aby zatwierdzić.
F

N
acisnąć jeden z tych
przycisków, aby zmienić
ustawienie, po czym ponownie
zatwierdzić, aby zarejestrować
zmianę.
1
Przyrządy pokładowe

36

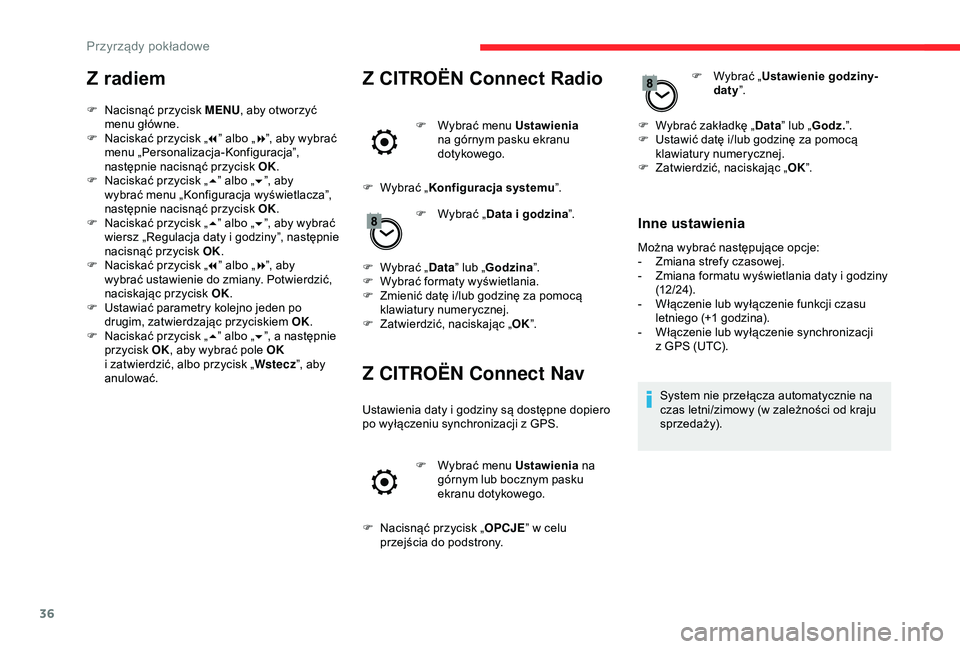

Z radiem
F Nacisnąć przycisk MENU, aby otworzyć
menu główne.
F

N
aciskać przycisk „ 7” albo „ 8”, aby wybrać
menu „Personalizacja-Konfiguracja”,
następnie nacisnąć przycisk OK.
F

N
aciskać przycisk „ 5” albo „ 6”, aby
wybrać menu „Konfiguracja wyświetlacza”,
następnie nacisnąć przycisk OK.
F

N
aciskać przycisk „ 5” albo „ 6”, aby wybrać
wiersz „Regulacja daty i
godziny”, następnie
nacisnąć przycisk OK.
F

N
aciskać przycisk „ 7” albo „ 8”, aby
wybrać ustawienie do zmiany. Potwierdzić,
naciskając przycisk OK.
F

U
stawiać parametry kolejno jeden po
drugim, zatwierdzając przyciskiem OK.
F

N
aciskać przycisk „ 5” albo „ 6”, a
następnie
przycisk OK , aby wybrać pole OK
i
zatwierdzić, albo przycisk „ Wstecz”, aby
anulować.
Z CITROËN Connect Radio
F Wybrać menu Ustawienia
na górnym pasku ekranu
dotykowego.
F

W

ybrać „ Konfiguracja systemu ”.
F

W
ybrać „ Data i
godzina”.
F

W

ybrać „ Data” lub „ Godzina ”.
F

W

ybrać formaty wyświetlania.
F

Z

mienić datę i/lub godzinę za pomocą
klawiatury numerycznej.
F

Z

atwierdzić, naciskając „ OK”.
Z CITROËN Connect Nav
Ustawienia daty i godziny są dostępne dopiero
p o wyłączeniu synchronizacji z GPS.
F

W
ybrać menu Ustawienia na
górnym lub bocznym pasku
ekranu dotykowego.
F

N
acisnąć przycisk „ OPCJE” w
celu
przejścia do podstrony. F

W
ybrać „
Ustawienie godziny-
daty ”.
F
W
ybrać zakładkę „
Data” lub „ Godz. ”.
F
U
stawić datę i/lub godzinę za pomocą
klawiatury numerycznej.
F
Z
atwierdzić, naciskając „
OK”.
Inne ustawienia
Można wybrać następujące opcje:
-
Z miana strefy czasowej.
-

Z
miana formatu wyświetlania daty i godziny
(12 / 24).
-

W
łączenie lub wyłączenie funkcji czasu
letniego (+1 godzina).
-

W
łączenie lub wyłączenie synchronizacji
z
GPS (UTC).
System nie przełącza automatycznie na
czas letni/zimowy (w
zależności od kraju
spr zeda ż y).
Przyrządy pokładowe

37

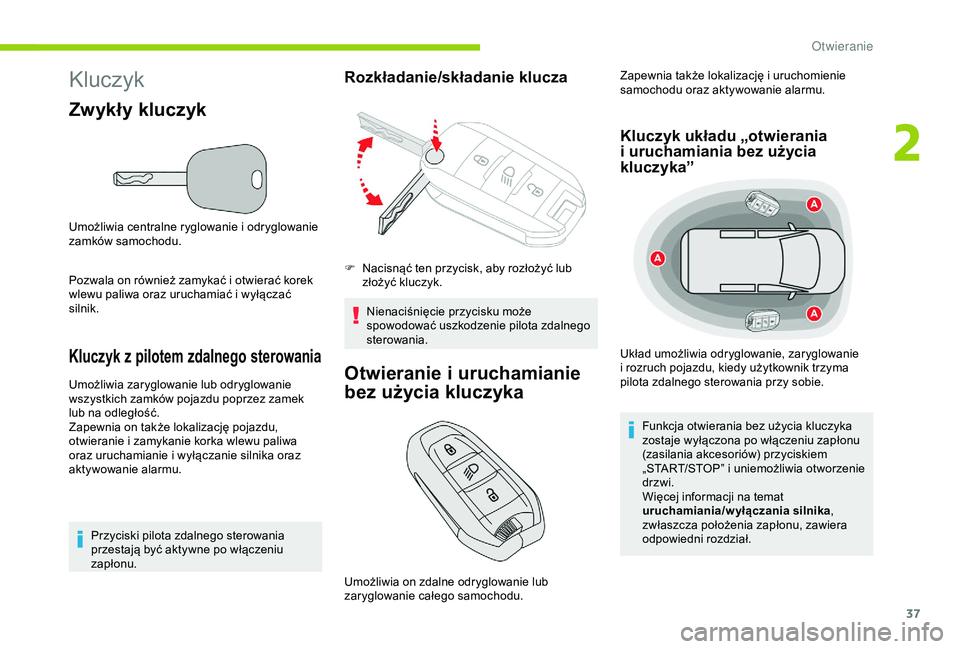

Kluczyk
Zwykły kluczyk
Umożliwia centralne ryglowanie i odryglowanie
z amków samochodu.
Pozwala on również zamykać i
otwierać korek
wlewu paliwa oraz uruchamiać i
wyłączać
silnik.
Kluczyk z p ilotem zdalnego sterowania
Umożliwia zaryglowanie lub odryglowanie
wszystkich zamków pojazdu poprzez zamek
lub na odległość.
Zapewnia on także lokalizację pojazdu,
otwieranie i
zamykanie korka wlewu paliwa
oraz uruchamianie i
wyłączanie silnika oraz
aktywowanie alarmu.
Przyciski pilota zdalnego sterowania
przestają być aktywne po włączeniu
zapłonu.
Rozkładanie/składanie klucza
Nienaciśnięcie przycisku może
spowodować uszkodzenie pilota zdalnego
sterowania.
Otwieranie i uruchamianie
bez użycia kluczyka
F Nacisnąć ten przycisk, aby rozłożyć lub złożyć kluczyk. Zapewnia także lokalizację i
uruchomienie
samochodu oraz aktywowanie alarmu.
Kluczyk układu „otwierania
i uruchamiania bez użycia
kluczyka”
Układ umożliwia odryglowanie, zaryglowanie
i
rozruch pojazdu, kiedy użytkownik trzyma
pilota zdalnego sterowania przy sobie.
Umożliwia on zdalne odryglowanie lub
zaryglowanie całego samochodu. Funkcja otwierania bez użycia kluczyka
zostaje wyłączona po włączeniu zapłonu
(zasilania akcesoriów) przyciskiem
„START/STOP” i
uniemożliwia otworzenie
drzwi.
Więcej informacji na temat
uruchamiania/wyłączania silnika ,
zwłaszcza położenia zapłonu, zawiera
odpowiedni rozdział.
2
O

38

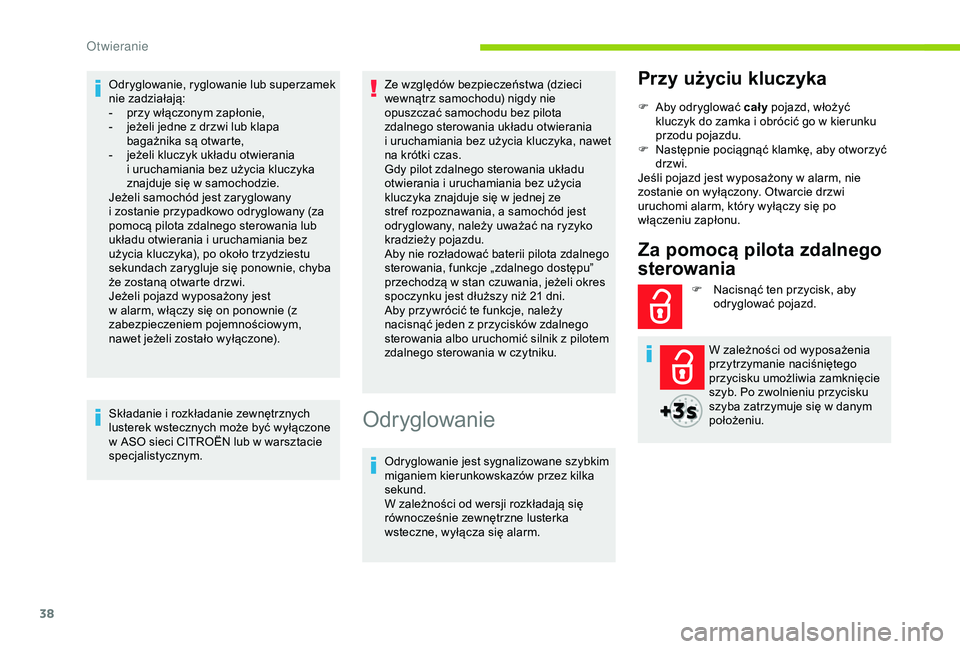

Odryglowanie, ryglowanie lub superzamek
nie zadziałają:
-
p
rzy włączonym zapłonie,
-

j
eżeli jedne z drzwi lub klapa
bagażnika są otwarte,
-

j
eżeli kluczyk układu otwierania
i
uruchamiania bez użycia kluczyka
znajduje się w
samochodzie.
Jeżeli samochód jest zaryglowany
i
zostanie przypadkowo odryglowany (za
pomocą pilota zdalnego sterowania lub
układu otwierania i
uruchamiania bez
użycia kluczyka), po około trzydziestu
sekundach zarygluje się ponownie, chyba
że zostaną otwarte drzwi.
Jeżeli pojazd wyposażony jest
w
alarm, włączy się on ponownie (z
zabezpieczeniem pojemnościowym,
nawet jeżeli zostało wyłączone).
Składanie i
r

ozkładanie zewnętrznych
lusterek wstecznych może być wyłączone
w
ASO sieci CITROËN lub w warsztacie
specjalistycznym. Ze względów bezpieczeństwa (dzieci
wewnątrz samochodu) nigdy nie
opuszczać samochodu bez pilota
zdalnego sterowania układu otwierania
i
uruchamiania bez użycia kluczyka, nawet
na krótki czas.
Gdy pilot zdalnego sterowania układu
otwierania i
uruchamiania bez użycia
kluczyka znajduje się w
jednej ze
stref rozpoznawania, a
samochód jest
odryglowany, należy uważać na ryzyko
kradzieży pojazdu.
Aby nie rozładować baterii pilota zdalnego
sterowania, funkcje „zdalnego dostępu”
przechodzą w
stan czuwania, jeżeli okres
spoczynku jest dłuższy niż 21 dni.
Aby przywrócić te funkcje, należy
nacisnąć jeden z
przycisków zdalnego
sterowania albo uruchomić silnik z
pilotem
zdalnego sterowania w
czytniku.
Odryglowanie
Przy użyciu kluczyka
F Aby odryglować cały pojazd, włożyć
kluczyk do zamka i obrócić go w kierunku
przodu pojazdu.
F

N
astępnie pociągnąć klamkę, aby otworzyć
drzwi.
Jeśli pojazd jest wyposażony w
alarm, nie
zostanie on wyłączony. Otwarcie drzwi
uruchomi alarm, który wyłączy się po
włączeniu zapłonu.
Za pomocą pilota zdalnego
sterowania
F Nacisnąć ten przycisk, aby odryglować pojazd.
W zależności od wyposażenia
przytrzymanie naciśniętego
przycisku umożliwia zamknięcie
szyb. Po zwolnieniu przycisku
szyba zatrzymuje się w
danym
położeniu.
Odryglowanie jest sygnalizowane szybkim
miganiem kierunkowskazów przez kilka
sekund.
W zależności od wersji rozkładają się
równocześnie zewnętrzne lusterka
wsteczne, wyłącza się alarm.
O
