Page 211 of 320

209
Pri výmene týchto žiaroviek sa môžete
tiež obrátiť na sieť CITROËN alebo iný
kvalifikovaný ser vis.

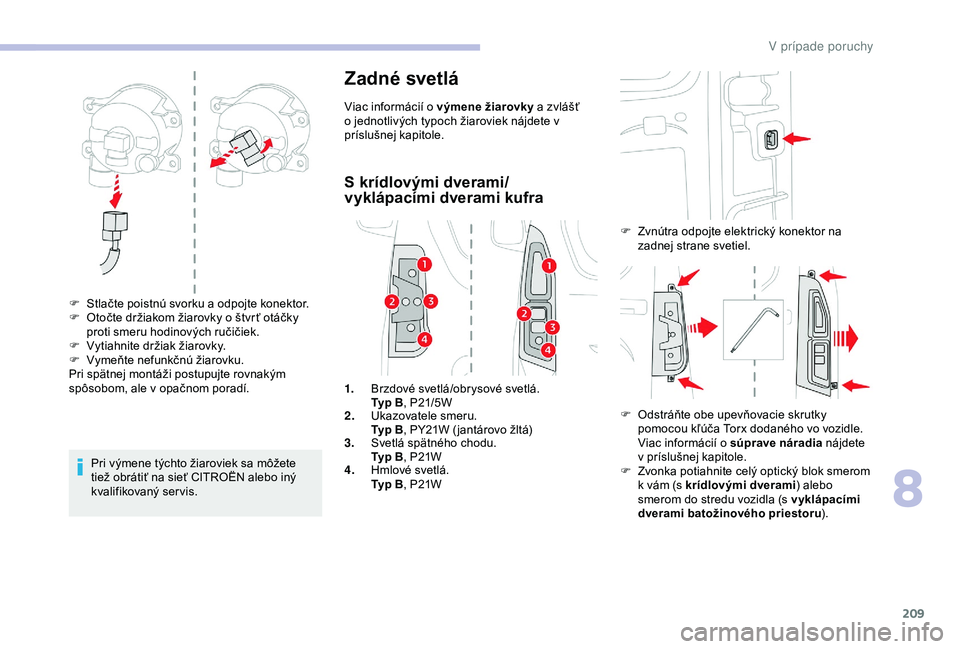

Zadné svetlá
Viac informácií o výmene žiarovky a zvlášť
o jednotlivých typoch žiaroviek nájdete v
príslušnej kapitole.
F
S
tlačte poistnú svorku a
odpojte konektor.
F
O
točte držiakom žiarovky o
štvr ť otáčky
proti smeru hodinových ručičiek.
F
V
ytiahnite držiak žiarovky.
F
V
ymeňte nefunkčnú žiarovku.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
S krídlovými dverami/
vyklápacími dverami kufra
1. Brzdové svetlá/obrysové svetlá.
Typ B , P21/5W
2. Ukazovatele smeru.
Typ B , PY21W ( jantárovo žltá)
3. Svetlá spätného chodu.
Typ B , P21W
4. Hmlové svetlá.
Typ B , P21W F
Z
vnútra odpojte elektrický konektor na
zadnej strane svetiel.
F
O
dstráňte obe upevňovacie skrutky
pomocou kľúča Torx dodaného vo vozidle.
Viac informácií o súprave náradia nájdete
v príslušnej kapitole.
F
Z
vonka potiahnite celý optický blok smerom
k vám (s krídlovými dverami ) alebo
smerom do stredu vozidla (s vyklápacími
dverami batožinového priestoru ).
8
V pr

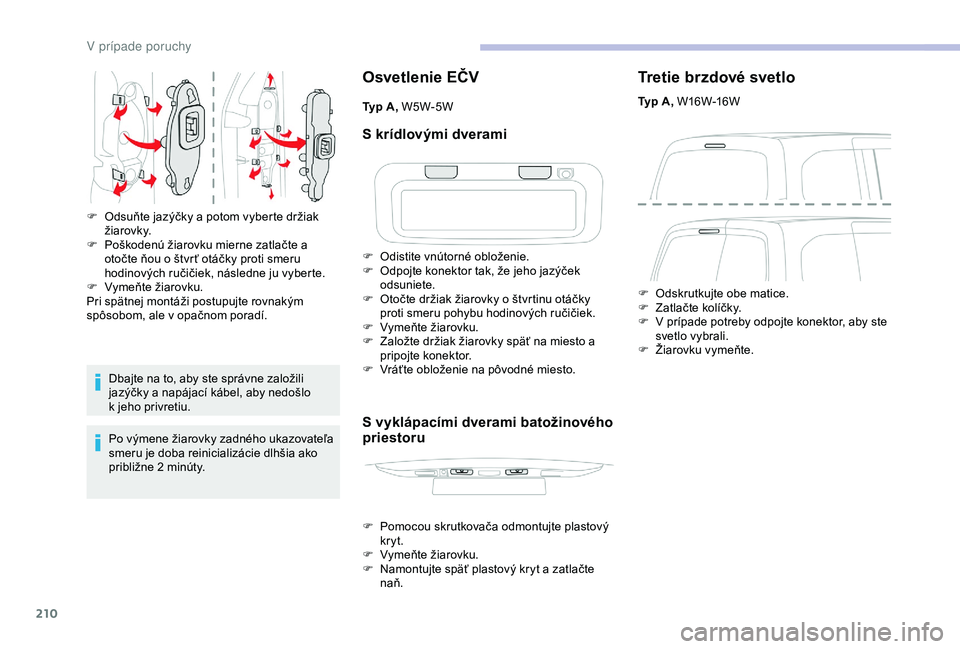

Page 212 of 320

210
Dbajte na to, aby ste správne založili
jazýčky a napájací kábel, aby nedošlo
k
jeho privretiu.
Po výmene žiarovky zadného ukazovateľa
smeru je doba reinicializácie dlhšia ako
približne 2 minúty.
F
O
dsuňte jazýčky a potom vyberte držiak
žiarovky.
F
P
oškodenú žiarovku mierne zatlačte a
otočte ňou o štvr ť otáčky proti smeru
hodinových ručičiek, následne ju vyberte.
F
V
ymeňte žiarovku.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
Osvetlenie EČV
Typ A, W5W-5W
S krídlovými dverami
F Odistite vnútorné obloženie.
F O dpojte konektor tak, že jeho jazýček
odsuniete.
F
O
točte držiak žiarovky o štvrtinu otáčky
proti smeru pohybu hodinových ručičiek.
F
V
ymeňte žiarovku.
F
Z
aložte držiak žiarovky späť na miesto a
pripojte konektor.
F
V
ráťte obloženie na pôvodné miesto.
S vyklápacími dverami batožinového
priestoru
F Pomocou skrutkovača odmontujte plastový kryt.
F
V
ymeňte žiarovku.
F
N
amontujte späť plastový kryt a zatlačte
naň.
Tretie brzdové svetlo
Typ A, W16W-16W
F
O
dskrutkujte obe matice.
F
Z
atlačte kolíčky.
F
V p
rípade potreby odpojte konektor, aby ste
svetlo vybrali.
F
Ži
arovku vymeňte.
V p
Page 213 of 320

211

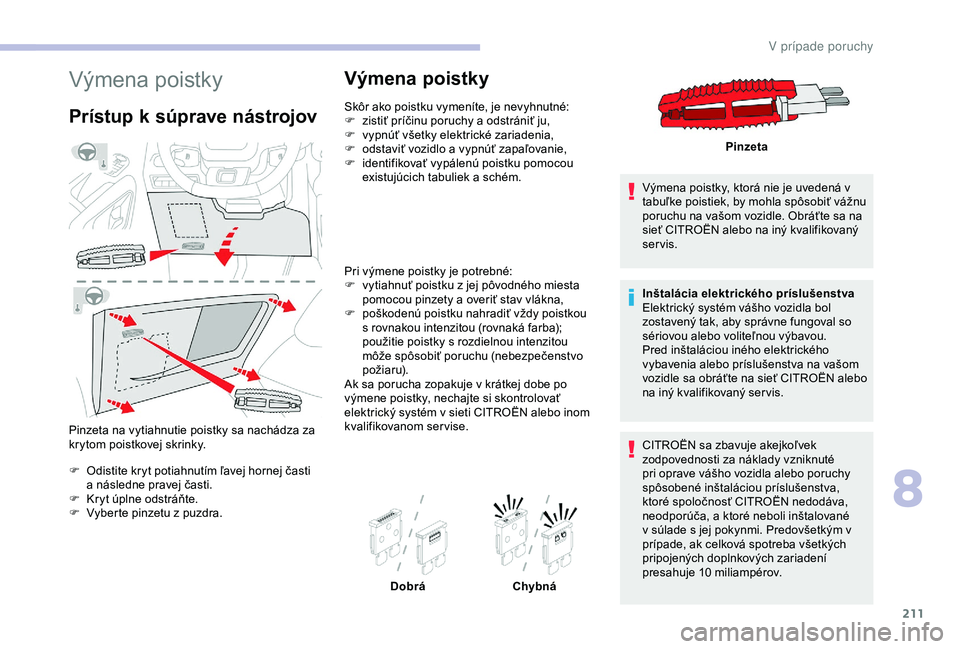

Výmena poistky
Prístup k súprave nástrojov
Pinzeta na vytiahnutie poistky sa nachádza za
k rytom poistkovej skrinky.
F
O
distite kryt potiahnutím ľavej hornej časti
a
následne pravej časti.
F
K
ryt úplne odstráňte.
F
V
yberte pinzetu z puzdra.
Výmena poistky
Skôr ako poistku vymeníte, je nevyhnutné:
F z istiť príčinu poruchy a odstrániť ju,
F
v
ypnúť všetky elektrické zariadenia,
F
o
dstaviť vozidlo a vypnúť zapaľovanie,
F
i
dentifikovať vypálenú poistku pomocou
existujúcich tabuliek a schém.
Pri výmene poistky je potrebné:
F
v
ytiahnuť poistku z jej pôvodného miesta
pomocou pinzety a overiť stav vlákna,
F
p
oškodenú poistku nahradiť vždy poistkou
s rovnakou intenzitou (rovnaká farba);
použitie poistky s rozdielnou intenzitou
môže spôsobiť poruchu (nebezpečenstvo
požiaru).
Ak sa porucha zopakuje v krátkej dobe po
výmene poistky, nechajte si skontrolovať
elektrický systém v sieti CITROËN alebo inom
kvalifikovanom ser vise.
Dobrá Chybná Výmena poistky, ktorá nie je uvedená v
tabuľke poistiek, by mohla spôsobiť vážnu
poruchu na vašom vozidle. Obráťte sa na
sieť CITROËN alebo na iný kvalifikovaný
servis.
Inštalácia elektrického príslušenstva
Elektrický systém vášho vozidla bol
zostavený tak, aby správne fungoval so
sériovou alebo voliteľnou výbavou.
Pred inštaláciou iného elektrického
vybavenia alebo príslušenstva na vašom
vozidle sa obráťte na sieť CITROËN alebo
na iný kvalifikovaný ser vis.
Pinzeta
CITROËN sa zbavuje akejkoľvek
zodpovednosti za náklady vzniknuté
pri oprave vášho vozidla alebo poruchy
spôsobené inštaláciou príslušenstva,
ktoré spoločnosť CITROËN nedodáva,
neodporúča, a ktoré neboli inštalované
v súlade s jej pokynmi. Predovšetkým v
prípade, ak celková spotreba všetkých
pripojených doplnkových zariadení
presahuje 10 miliampérov.
8
V p
Page 214 of 320

212
Bližšie informácie o inštalácii ťažného
zariadenia alebo výbavy typu TA XI si
vyžiadajte v sieti CITROËN.

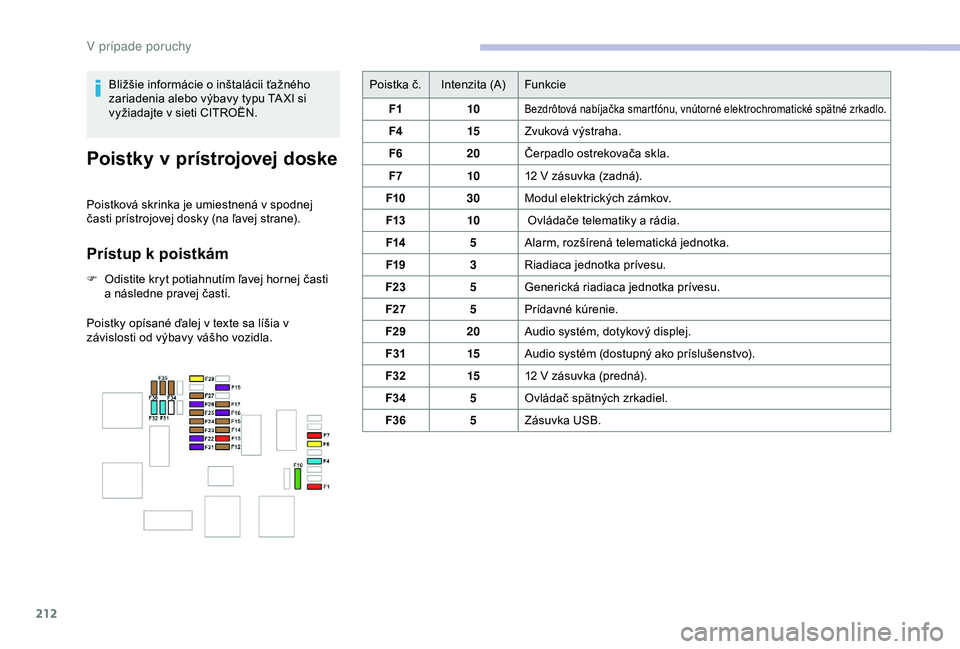

Poistky v prístrojovej doske
Poistková skrinka je umiestnená v spodnej
časti prístrojovej dosky (na ľavej strane).
Prístup k poistkám
Poistky opísané ďalej v texte sa líšia v
závislosti od výbavy vášho vozidla.
F
O
distite kryt potiahnutím ľavej hornej časti
a následne pravej časti. Poistka č. Intenzita (A)
Funkcie
F1 10
Bezdrôtová nabíjačka smartfónu, vnútorné elektrochromatické spätné zrkadlo.
F4 15Zvuková výstraha.
F6 20Čerpadlo ostrekovača skla.
F7 1012
V zásuvka (zadná).
F10 30Modul elektrických zámkov.
F13 10
Ovládače telematiky a rádia.
F14 5Alarm, rozšírená telematická jednotka.
F19 3Riadiaca jednotka prívesu.
F23 5Generická riadiaca jednotka prívesu.
F27 5Prídavné kúrenie.
F29 20Audio systém, dotykový displej.
F31 15Audio systém (dostupný ako príslušenstvo).
F32 1512
V zásuvka (predná).
F34 5Ovládač spätných zrkadiel.
F36 5Zásuvka USB.
V pr
Page 215 of 320

213

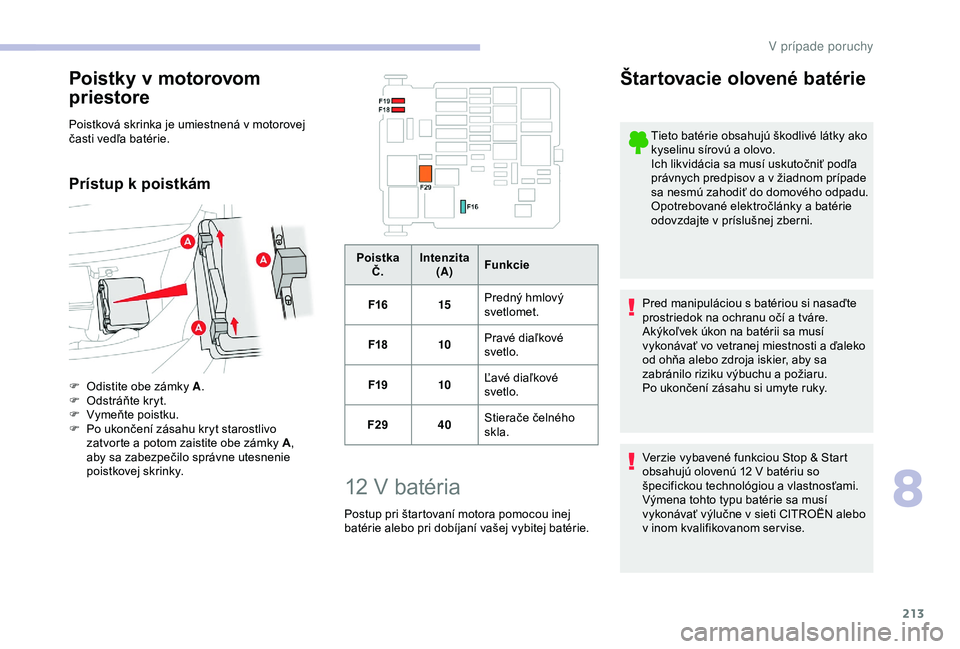

Poistky v motorovom
priestore
Poistková skrinka je umiestnená v motorovej
časti vedľa batérie.
Prístup k poistkám
F Odistite obe zámky A.
F O dstráňte kryt.
F
Vy
meňte poistku.
F
P
o ukončení zásahu kryt starostlivo
zatvorte a potom zaistite obe zámky A ,
aby sa zabezpečilo správne utesnenie
poistkovej skrinky. Poistka
Č. Intenzita
(A) Funkcie
F16 15Predný hmlový
svetlomet.
F18 10Pravé diaľkové
svetlo.
F19 10Ľavé diaľkové
svetlo.
F29 40Stierače čelného
skla.
12 V batéria
Postup pri štartovaní motora pomocou inej
batérie alebo pri dobíjaní vašej vybitej batérie.
Štartovacie olovené batérie
Tieto batérie obsahujú škodlivé látky ako
kyselinu sírovú a olovo.
Ich likvidácia sa musí uskutočniť podľa
právnych predpisov a v žiadnom prípade
sa nesmú zahodiť do domového odpadu.
Opotrebované elektročlánky a batérie
odovzdajte v príslušnej zberni.
Pred manipuláciou s batériou si nasaďte
prostriedok na ochranu očí a tváre.
Akýkoľvek úkon na batérii sa musí
vykonávať vo vetranej miestnosti a ďaleko
od ohňa alebo zdroja iskier, aby sa
zabránilo riziku výbuchu a požiaru.
Po ukončení zásahu si umyte ruky.
Verzie vybavené funkciou Stop & Start
obsahujú olovenú 12
V batériu so
špecifickou technológiou a vlastnosťami.
Výmena tohto typu batérie sa musí
vykonávať výlučne v sieti CITROËN alebo
v inom kvalifikovanom ser vise.
8
V pr
Page 216 of 320

214

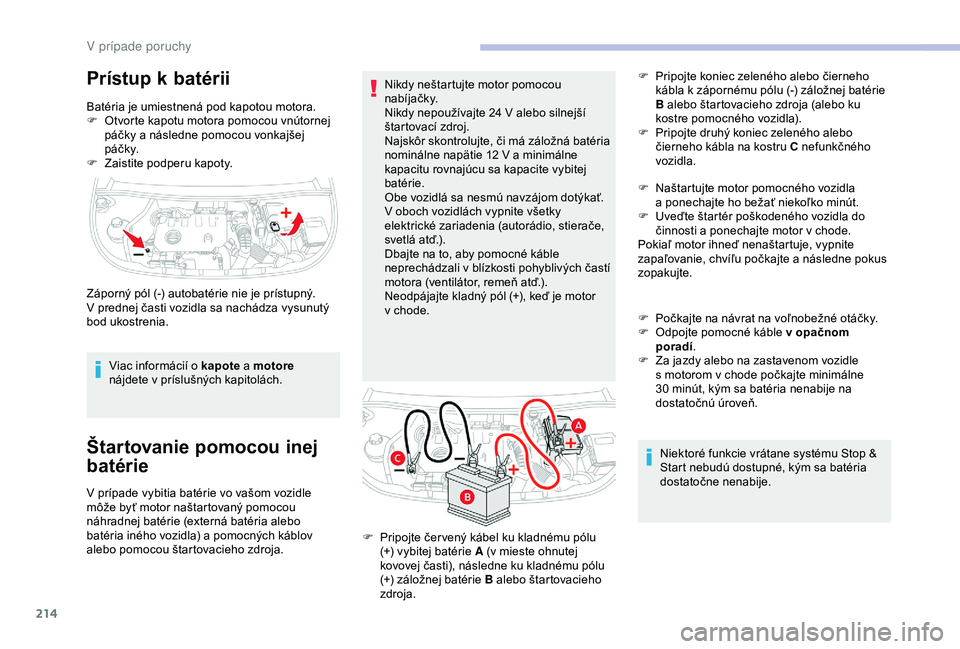

Prístup k batérii
Batéria je umiestnená pod kapotou motora.
F O tvorte kapotu motora pomocou vnútornej
páčky a následne pomocou vonkajšej
p á č k y.
F
Z
aistite podperu kapoty.
Viac informácií o kapote a motore
nájdete v príslušných kapitolách.
Štartovanie pomocou inej
batérie
V prípade vybitia batérie vo vašom vozidle
môže byť motor naštartovaný pomocou
náhradnej batérie (externá batéria alebo
batéria iného vozidla) a pomocných káblov
alebo pomocou štartovacieho zdroja. Nikdy neštartujte motor pomocou
nabíjačky.
Nikdy nepoužívajte 24
V alebo silnejší
štartovací zdroj.
Najskôr skontrolujte, či má záložná batéria
nominálne napätie 12 V a minimálne
kapacitu rovnajúcu sa kapacite vybitej
batérie.
Obe vozidlá sa nesmú navzájom dotýkať.
V oboch vozidlách vypnite všetky
elektrické zariadenia (autorádio, stierače,
svetlá atď.).
Dbajte na to, aby pomocné káble
neprechádzali v blízkosti pohyblivých častí
motora (ventilátor, remeň atď.).
Neodpájajte kladný pól (+), keď je motor
v chode.
Záporný pól (-) autobatérie nie je prístupný.
V prednej časti vozidla sa nachádza vysunutý
bod ukostrenia. F
N
aštartujte motor pomocného vozidla
a ponechajte ho bežať niekoľko minút.
F
U
veďte štartér poškodeného vozidla do
činnosti a ponechajte motor v chode.
Pokiaľ motor ihneď nenaštartuje, vypnite
zapaľovanie, chvíľu počkajte a následne pokus
zopakujte.
F
P
očkajte na návrat na voľnobežné otáčky.
F
O
dpojte pomocné káble v opačnom
poradí .
F
Z
a jazdy alebo na zastavenom vozidle
s motorom v chode počkajte minimálne
30 minút, kým sa batéria nenabije na
dostatočnú úroveň.
Niektoré funkcie vrátane systému Stop &
Start nebudú dostupné, kým sa batéria
dostatočne nenabije.
F
P
ripojte čer vený kábel ku kladnému pólu
(+) vybitej batérie A (v mieste ohnutej
kovovej časti), následne ku kladnému pólu
(+) záložnej batérie B alebo štartovacieho
zdroja. F
P
ripojte koniec zeleného alebo čierneho
kábla k zápornému pólu (-) záložnej batérie
B alebo štartovacieho zdroja (alebo ku
kostre pomocného vozidla).
F
P
ripojte druhý koniec zeleného alebo
čierneho kábla na kostru C nefunkčného
vozidla.
V prípade poruchy
Page 217 of 320

215

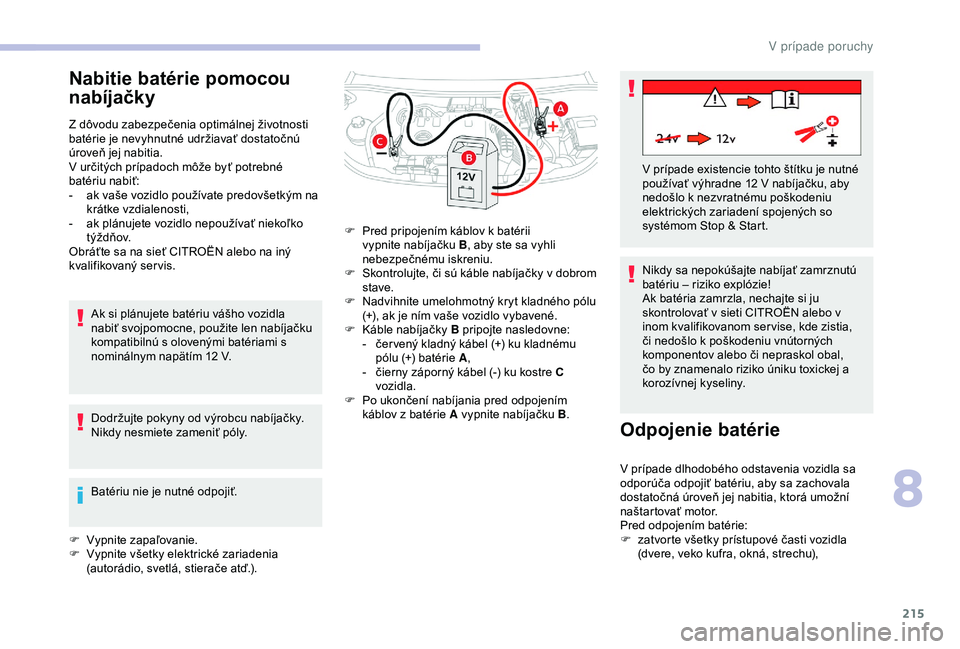

Nabitie batérie pomocou
nabíjačky
Z dôvodu zabezpečenia optimálnej životnosti
batérie je nevyhnutné udržiavať dostatočnú
úroveň jej nabitia.
V určitých prípadoch môže byť potrebné
batériu nabiť:
-
a
k vaše vozidlo používate predovšetkým na
krátke vzdialenosti,
-
a
k plánujete vozidlo nepoužívať niekoľko
t ý ž d ň ov.
Obráťte sa na sieť CITROËN alebo na iný
kvalifikovaný ser vis.
Ak si plánujete batériu vášho vozidla
nabiť svojpomocne, použite len nabíjačku
kompatibilnú s olovenými batériami s
nominálnym napätím 12
V.
Dodržujte pokyny od výrobcu nabíjačky.
Nikdy nesmiete zameniť póly.
Batériu nie je nutné odpojiť.
F
V
ypnite zapaľovanie.
F
V
ypnite všetky elektrické zariadenia
(autorádio, svetlá, stierače atď.). F
P
red pripojením káblov k batérii
vypnite nabíjačku B , aby ste sa vyhli
nebezpečnému iskreniu.
F
S
kontrolujte, či sú káble nabíjačky v dobrom
stave.
F
N
advihnite umelohmotný kryt kladného pólu
(+), ak je ním vaše vozidlo vybavené.
F
K
áble nabíjačky B pripojte nasledovne:
-
č
er vený kladný kábel (+) ku kladnému
pólu (+) batérie A ,
-
č
ierny záporný kábel (-) ku kostre C
vozidla.
F
P
o ukončení nabíjania pred odpojením
káblov z batérie A vypnite nabíjačku B .Nikdy sa nepokúšajte nabíjať zamrznutú
batériu – riziko explózie!
Ak batéria zamrzla, nechajte si ju
skontrolovať v sieti CITROËN alebo v
inom kvalifikovanom ser vise, kde zistia,
či nedošlo k poškodeniu vnútorných
komponentov alebo či nepraskol obal,
čo by znamenalo riziko úniku toxickej a
korozívnej kyseliny.
Odpojenie batérie
V prípade dlhodobého odstavenia vozidla sa
odporúča odpojiť batériu, aby sa zachovala
dostatočná úroveň jej nabitia, ktorá umožní
naštartovať motor.
Pred odpojením batérie:
F
z
atvorte všetky prístupové časti vozidla
(dvere, veko kufra, okná, strechu), V prípade existencie tohto štítku je nutné
používať výhradne 12
V nabíjačku, aby
nedošlo k nezvratnému poškodeniu
elektrických zariadení spojených so
systémom Stop & Start.
8
V pr
Page 218 of 320

216

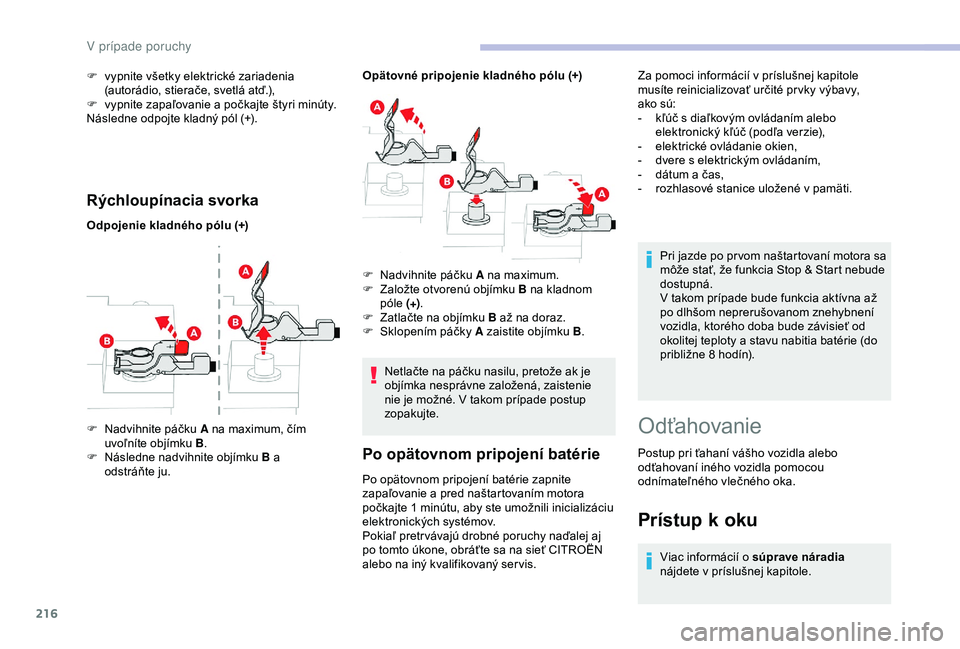

Rýchloupínacia svorka
Odpojenie kladného pólu (+)Opätovné pripojenie kladného pólu (+)
F
N
advihnite páčku A na maximum, čím
uvoľníte objímku B .
F
N
ásledne nadvihnite objímku B a
odstráňte ju. F
N
advihnite páčku A na maximum.
F
Z
aložte otvorenú objímku B na kladnom
póle (+) .
F
Z
atlačte na objímku B až na doraz.
F
Sk
lopením páčky A zaistite objímku B .
F
v
ypnite všetky elektrické zariadenia
(autorádio, stierače, svetlá atď.),
F
v
ypnite zapaľovanie a počkajte štyri minúty.
Následne odpojte kladný pól (+).
Netlačte na páčku nasilu, pretože ak je
objímka nesprávne založená, zaistenie
nie je možné. V takom prípade postup
zopakujte.
Po opätovnom pripojení batérie
Po opätovnom pripojení batérie zapnite
zapaľovanie a pred naštartovaním motora
počkajte 1
minútu, aby ste umožnili inicializáciu
elektronických systémov.
Pokiaľ pretr vávajú drobné poruchy naďalej aj
po tomto úkone, obráťte sa na sieť CITROËN
alebo na iný kvalifikovaný ser vis. Pri jazde po pr vom naštartovaní motora sa
môže stať, že funkcia Stop & Start nebude
dostupná.
V takom prípade bude funkcia aktívna až
po dlhšom neprerušovanom znehybnení
vozidla, ktorého doba bude závisieť od
okolitej teploty a stavu nabitia batérie (do
približne 8 hodín).
Odťahovanie
Postup pri ťahaní vášho vozidla alebo
odťahovaní iného vozidla pomocou
odnímateľného vlečného oka. Za pomoci informácií v príslušnej kapitole
musíte reinicializovať určité pr vky výbavy,
ako sú:
-
k
ľúč s diaľkovým ovládaním alebo
elektronický kľúč (podľa verzie),
-
e
lektrické ovládanie okien,
-
d
vere s elektrickým ovládaním,
-
d
átum a čas,
-
r
ozhlasové stanice uložené v pamäti.
Prístup k oku
Viac informácií o súprave náradia
nájdete v príslušnej kapitole.
V pr
Page 219 of 320

217
V prípade manuálnej prevodovky
u miestnite radiacu páku do polohy
neutrálu.
V
prípade automatickej prevodovky
umiestnite ovládač prevodových stupňov
do polohy N .
Nedodržanie tohto pokynu môže viesť
k
poškodeniu niektorých komponentov
brzdového systému a
strate účinnosti
brzdenia pri následnom naštartovaní
motora.

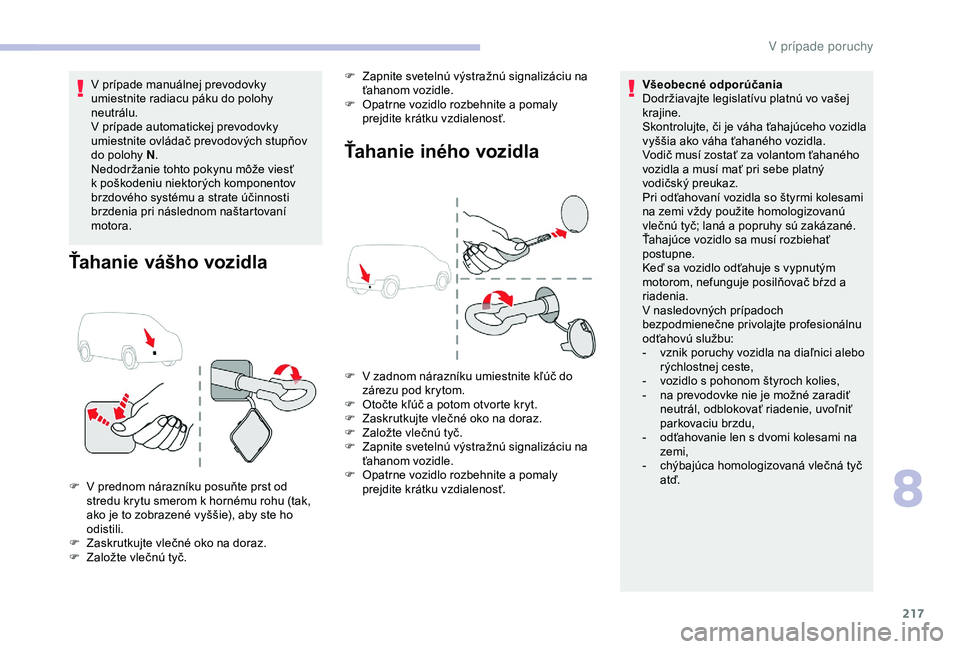

Ťahanie vášho vozidla
F V prednom nárazníku posuňte prst od stredu krytu smerom k hornému rohu (tak,
ako je to zobrazené vyššie), aby ste ho
odistili.
F
Z
askrutkujte vlečné oko na doraz.
F
Z
aložte vlečnú tyč. Všeobecné odporúčania
Dodržiavajte legislatívu platnú vo vašej
krajine.
Skontrolujte, či je váha ťahajúceho vozidla
vyššia ako váha ťahaného vozidla.
Vodič musí zostať za volantom ťahaného
vozidla a musí mať pri sebe platný
vodičský preukaz.
Pri odťahovaní vozidla so štyrmi kolesami
na zemi vždy použite homologizovanú
vlečnú tyč; laná a popruhy sú zakázané.
Ťahajúce vozidlo sa musí rozbiehať
postupne.
Keď sa vozidlo odťahuje s vypnutým
motorom, nefunguje posilňovač bŕzd a
riadenia.
V nasledovných prípadoch
bezpodmienečne privolajte profesionálnu
odťahovú službu:
-
v
znik poruchy vozidla na diaľnici alebo
rýchlostnej ceste,
-
v
ozidlo s pohonom štyroch kolies,
-
n
a prevodovke nie je možné zaradiť
neutrál, odblokovať riadenie, uvoľniť
parkovaciu brzdu,
-
o
dťahovanie len s dvomi kolesami na
zemi,
-
c
hýbajúca homologizovaná vlečná tyč
atď.
Ťahanie iného vozidla
F V zadnom nárazníku umiestnite kľúč do zárezu pod krytom.
F
O
točte kľúč a potom otvorte kryt.
F
Z
askrutkujte vlečné oko na doraz.
F
Z
aložte vlečnú tyč.
F
Z
apnite svetelnú výstražnú signalizáciu na
ťahanom vozidle.
F
O
patrne vozidlo rozbehnite a pomaly
prejdite krátku vzdialenosť.
F
Z
apnite svetelnú výstražnú signalizáciu na
ťahanom vozidle.
F
O
patrne vozidlo rozbehnite a pomaly
prejdite krátku vzdialenosť.
8
V pr
Page 220 of 320

218
Rozmery (mm)
Tieto rozmery boli namerané na
nenaloženom vozidle.
Vaše vozidlo je dostupné v dvoch dĺžkach
(M a XL).
Výška sa môže líšiť v závislosti od
priemerov kolies.
Dĺžka vozidla
M (L1) XL (L2)
A Celková dĺžka 4
4034
753
B Celková výška Bez strešných tyčí 1
800 až 1 807 1 812 až 1 818
So strešnými tyčami 1
837 až 1 844 1 843 až 1 849
C Rázvor 2
7852
975
D Predný previs 892
E Zadný previs 726886
F Šírka so spätnými
zrkadlami Sklopené
1
921
Nesklopené 2
107
G Rozchod predných kolies 1
553
H Rozchod zadných kolies 1
567
Technick
