39
Ergonomia e conforto

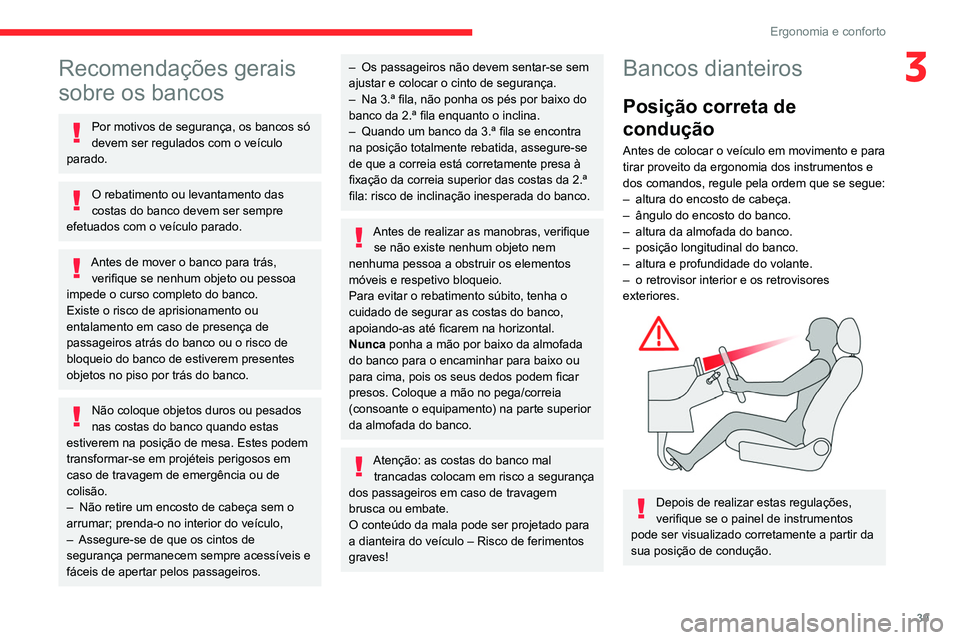

3Recomendações gerais
sobre os bancos
Por motivos de segurança, os bancos só
devem ser regulados com o veículo
parado.
O rebatimento ou levantamento das
costas do banco devem ser sempre
efetuados com o veículo parado.
Antes de mover o banco para trás, verifique se nenhum objeto ou pessoa
impede o curso completo do banco.
Existe o risco de aprisionamento ou
entalamento em caso de presença de
passageiros atrás do banco ou o risco de
bloqueio do banco de estiverem presentes
objetos no piso por trás do banco.
Não coloque objetos duros ou pesados
nas costas do banco quando estas
estiverem na posição de mesa. Estes podem
transformar-se em projéteis perigosos em
caso de travagem de emergência ou de
colisão.
–

Não retire um encosto de cabeça sem o
arrumar; prenda-o no interior do veículo,
–


Assegure-se de que os cintos de
segurança permanecem sempre acessíveis e
fáceis de apertar pelos passageiros.
– Os passageiros não devem sentar-se sem
ajustar e colocar o cinto de segurança.
–

Na 3.ª fila, não ponha os pés por baixo do
banco da 2.ª fila enquanto o inclina.
–


Quando um banco da 3.ª fila se encontra
na posição totalmente rebatida, assegure-se
de que a correia está corretamente presa à
fixação da correia superior das costas da 2.ª
fila: risco de inclinação inesperada do banco.
Antes de realizar as manobras, verifique se não existe nenhum objeto nem
nenhuma pessoa a obstruir os elementos
móveis e respetivo bloqueio.
Para evitar o rebatimento súbito, tenha o
cuidado de segurar as costas do banco,
apoiando-as até ficarem na horizontal.
Nunca ponha a mão por baixo da almofada
do banco para o encaminhar para baixo ou
para cima, pois os seus dedos podem ficar
presos. Coloque a mão no pega/correia
(consoante o equipamento) na parte superior
da almofada do banco.
Atenção: as costas do banco mal trancadas colocam em risco a segurança
dos passageiros em caso de travagem
brusca ou embate.
O conteúdo da mala pode ser projetado para
a dianteira do veículo – Risco de ferimentos
graves!
Bancos dianteiros
Posição correta de
condução
Antes de colocar o veículo em movimento e para
tirar proveito da ergonomia dos instrumentos e
dos comandos, regule pela ordem que se segue:
–

altura do encosto de cabeça.
–


ângulo do encosto do banco.
–


altura da almofada do banco.
–


posição longitudinal do banco.
–


altura e profundidade do volante.
–


o retrovisor interior e os retrovisores
exteriores.


Depois de realizar estas regulações,
verifique se o painel de instrumentos
pode ser visualizado corretamente a partir da
sua posição de condução.

40
Ergonomia e conforto

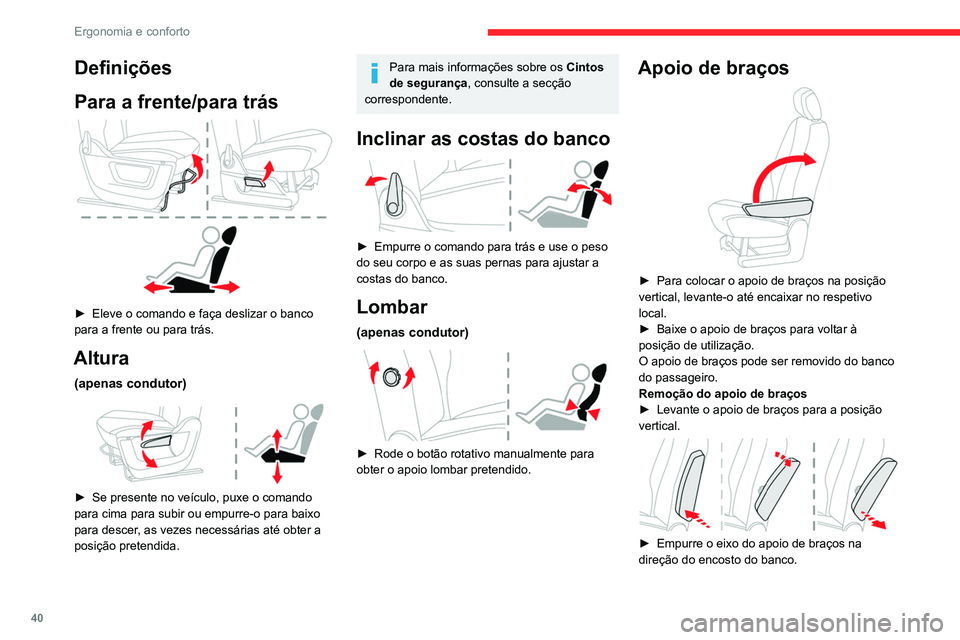

Definições
Para a frente/para trás


► Eleve o comando e faça deslizar o banco
para a frente ou para trás.
Altura
(apenas condutor)

► Se presente no veículo, puxe o comando
para cima para subir ou empurre-o para baixo
para descer
, as vezes necessárias até obter a
posição pretendida.
Para mais informações sobre os Cintos
de segurança, consulte a secção
correspondente.
Inclinar as costas do banco

► Empurre o comando para trás e use o peso
do seu corpo e as suas pernas para ajustar a
costas do banco.
Lombar
(apenas condutor)

► Rode o botão rotativo manualmente para
obter o apoio lombar pretendido.
Apoio de braços

► Para colocar o apoio de braços na posição
vertical, levante-o até encaixar no respetivo
local.
►

Baixe o apoio de braços para voltar à
posição de utilização.
O apoio de braços pode ser removido do banco
do passageiro.
Remoção do apoio de braços
►


Levante o apoio de braços para a posição
vertical.


► Empurre o eixo do apoio de braços na
direção do encosto do banco.

41
Ergonomia e conforto

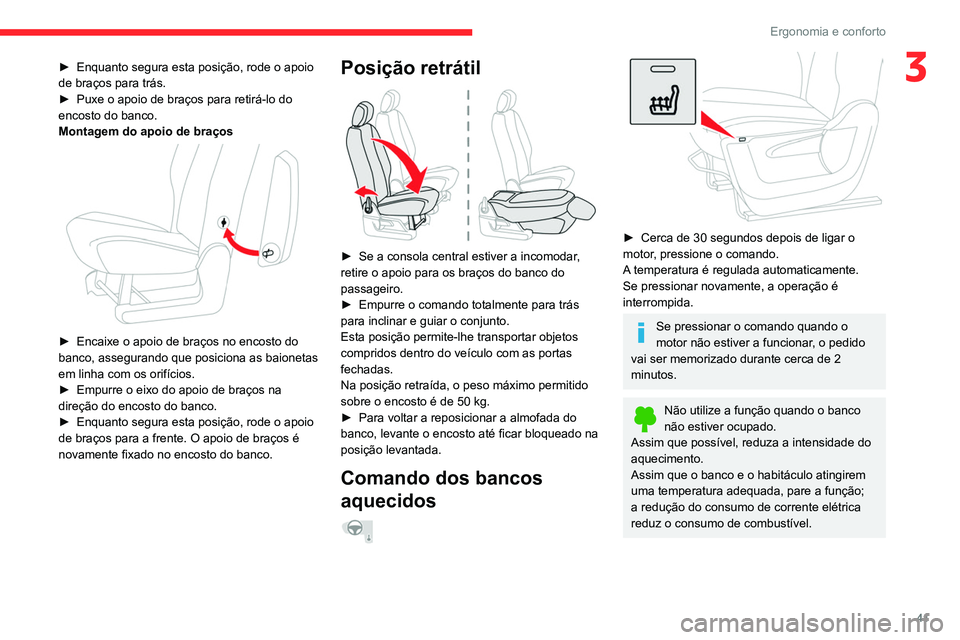

3► Enquanto segura esta posição, rode o apoio
de braços para trás.
►

Puxe o apoio de braços para retirá-lo do
encosto do banco.
Montagem do apoio de braços


► Encaixe o apoio de braços no encosto do
banco, assegurando que posiciona as baionetas
em linha com os orifícios.
►

Empurre o eixo do apoio de braços na
direção do encosto do banco.
►


Enquanto segura esta posição, rode o apoio
de braços para a frente. O apoio de braços é
novamente fixado no encosto do banco.
Posição retrátil

► Se a consola central estiver a incomodar ,
retire o apoio para os braços do banco do
passageiro.
►

Empurre o comando totalmente para trás
para inclinar e guiar o conjunto.
Esta posição permite-lhe transportar objetos
compridos dentro do veículo com as portas
fechadas.
Na posição retraída, o peso máximo permitido
sobre o encosto é de 50 kg.
►


Para voltar a reposicionar a almofada do
banco, levante o encosto até ficar bloqueado na
posição levantada.
Comando dos bancos
aquecidos



► Cerca de 30 segundos depois de ligar o
motor , pressione o comando.
A temperatura é regulada automaticamente.
Se pressionar novamente, a operação é
interrompida.
Se pressionar o comando quando o
motor não estiver a funcionar, o pedido
vai ser memorizado durante cerca de 2
minutos.
Não utilize a função quando o banco
não estiver ocupado.
Assim que possível, reduza a intensidade do
aquecimento.
Assim que o banco e o habitáculo atingirem
uma temperatura adequada, pare a função;
a redução do consumo de corrente elétrica
reduz o consumo de combustível.

42
Ergonomia e conforto
Abertura elétrica
A abertura elétrica dos retrovisores efetua-se
com o telecomando ou a chave quando o veículo
é destrancado. Exceto caso o rebatimento tiver
sido selecionado com o comando A, puxar para
trás o comando novamente para a posição
central.
O rebatimento/abertura aquando do
trancamento/destrancamento podem ser
desativados. Contacte um revendedor
CITROËN ou uma oficina autorizada.
Sendo necessário, é possível rebater
manualmente os retrovisores.
Retrovisores com
descongelamento




► Prima este botão.
Para obter mais informações sobre
Desembaciamento/descongelamento
do vidro traseiro, consulte a secção
correspondente.

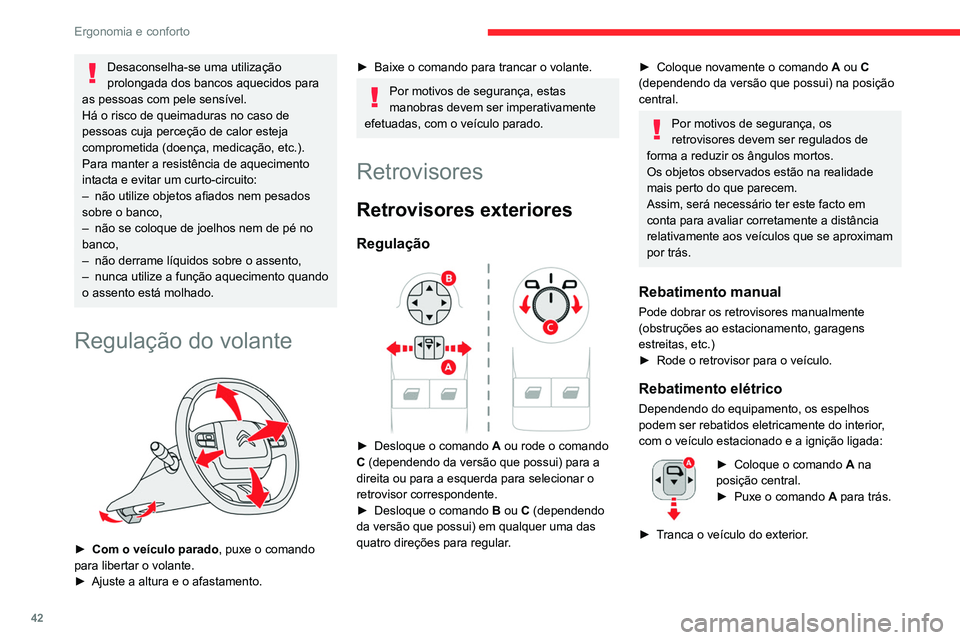

Desaconselha-se uma utilização
prolongada dos bancos aquecidos para
as pessoas com pele sensível.
Há o risco de queimaduras no caso de
pessoas cuja perceção de calor esteja
comprometida (doença, medicação, etc.).
Para manter a resistência de aquecimento
intacta e evitar um curto-circuito:
–

não utilize objetos afiados nem pesados
sobre o banco,
–


não se coloque de joelhos nem de pé no
banco,
–


não derrame líquidos sobre o assento,
–


nunca utilize a função aquecimento quando
o assento está molhado.
Regulação do volante

► Com o veículo parado , puxe o comando
para libertar o volante.
►

Ajuste a altura e o afastamento.
► Baixe o comando para trancar o volante.
Por motivos de segurança, estas
manobras devem ser imperativamente
efetuadas, com o veículo parado.
Retrovisores
Retrovisores exteriores
Regulação

► Desloque o comando A ou rode o comando
C (dependendo da versão que possui) para a
direita ou para a esquerda para selecionar o
retrovisor correspondente.
►

Desloque o comando B

ou C (dependendo
da versão que possui) em qualquer uma das
quatro direções para regular.
► Coloque novamente o comando A ou C
(dependendo da versão que possui) na posição
central.
Por motivos de segurança, os
retrovisores devem ser regulados de
forma a reduzir os ângulos mortos.
Os objetos observados estão na realidade
mais perto do que parecem.
Assim, será necessário ter este facto em
conta para avaliar corretamente a distância
relativamente aos veículos que se aproximam
por trás.
Rebatimento manual
Pode dobrar os retrovisores manualmente
(obstruções ao estacionamento, garagens
estreitas, etc.)
►

Rode o retrovisor para o veículo.
Rebatimento elétrico
Dependendo do equipamento, os espelhos
podem ser rebatidos eletricamente do interior,
com o veículo estacionado e a ignição ligada:
► Coloque o comando A na
posição central.
►

Puxe o comando A

para trás.
►

T

ranca o veículo do exterior.

43
Ergonomia e conforto
3Abertura elétrica
A abertura elétrica dos retrovisores efetua-se
com o telecomando ou a chave quando o veículo
é destrancado. Exceto caso o rebatimento tiver
sido selecionado com o comando A, puxar para
trás o comando novamente para a posição
central.
O rebatimento/abertura aquando do
trancamento/destrancamento podem ser
desativados. Contacte um revendedor
CITROËN ou uma oficina autorizada.
Sendo necessário, é possível rebater
manualmente os retrovisores.
Retrovisores com
descongelamento




► Prima este botão.
Para obter mais informações sobre
Desembaciamento/descongelamento
do vidro traseiro, consulte a secção
correspondente.
Retrovisor interior
Engloba um dispositivo antiencandeamento
que escurece o espelho do retrovisor e reduz a
perturbação do condutor devido ao sol, às luzes
dos outros veículos, etc.
Modelo manual
Posição dia/noite

► Empurre a alavanca para passar à posição
normal antiencadeamento “dia”.
►

Empurre a alavanca para passar à posição
normal "dia".
Regulação
►


Empurre o retrovisor para a posição normal
“dia”.
Modelo "eletrocromático" automático
Este sistema alterna entre a utilização de dia
e de noite de forma automática e progressiva
através de um sensor que mede a luminosidade
proveniente da traseira do veículo.
Para garantir uma visibilidade ótima nas
manobras, o retrovisor fica mais claro
automaticamente quando a marcha-atrás é
engrenada.
Espelho de vigilância para crianças

Um espelho de vigilância para crianças está
instalado por cima do retrovisor interior. Permite
que os passageiros traseiros do veículo sejam
observados e facilitar conversas entre os
passageiros dianteiros e traseiros sem modificar
a regulação do espelho e sem virar para trás.
Rebate facilmente para evitar encandeamento.
Banco corrido traseiro (2.ª
fila)
Rebatimento das costas dos
bancos
Primeiros passos:
► baixe os encostos de cabeça dos bancos,
►

avance, se necessário, os bancos dianteiros,
►


verifique que nada nem ninguém perturbam
o rebatimento dos bancos (vestuário, bagagem,
etc.),

44
Ergonomia e conforto

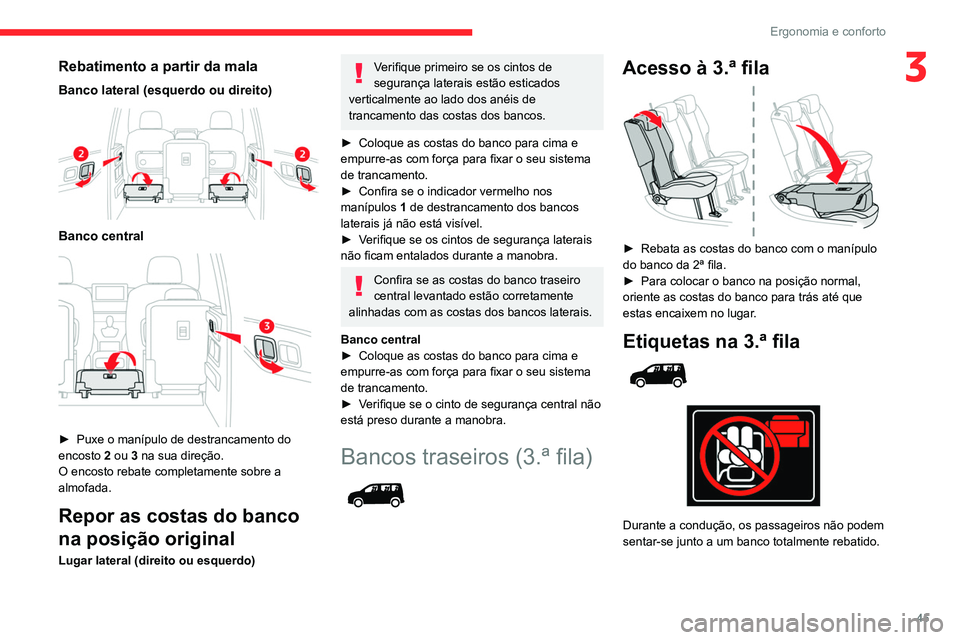

Rebatimento a partir da mala
Banco lateral (esquerdo ou direito)

Banco central

► Puxe o manípulo de destrancamento do
encosto 2 ou 3 na sua direção.
O encosto rebate completamente sobre a
almofada.
Repor as costas do banco
na posição original
Lugar lateral (direito ou esquerdo)

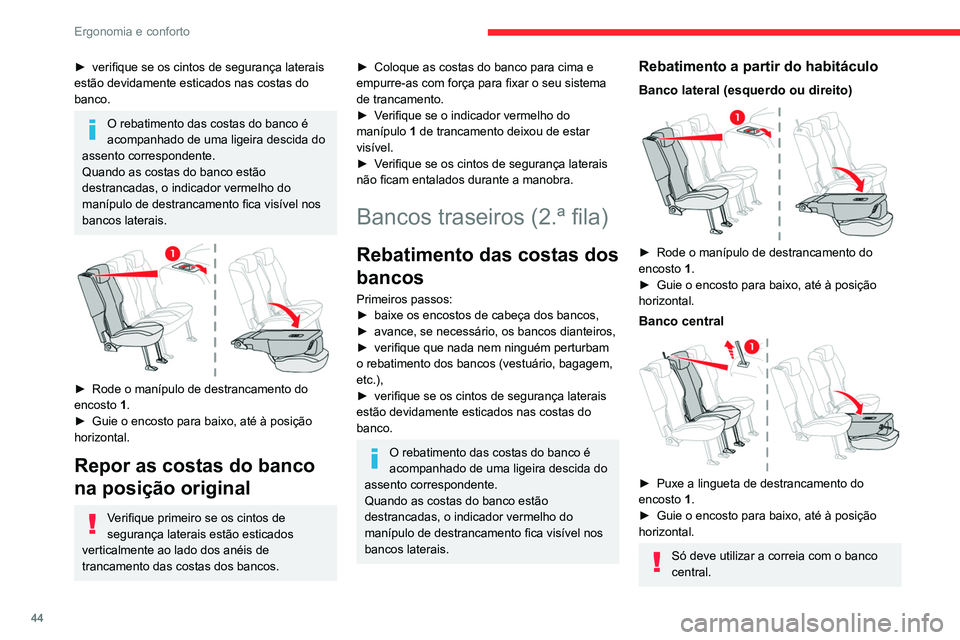

► verifique se os cintos de segurança laterais
estão devidamente esticados nas costas do
banco.
O rebatimento das costas do banco é
acompanhado de uma ligeira descida do
assento correspondente.
Quando as costas do banco estão
destrancadas, o indicador vermelho do
manípulo de destrancamento fica visível nos
bancos laterais.


► Rode o manípulo de destrancamento do
encosto 1.
►

Guie o encosto para baixo, até à posição
horizontal.
Repor as costas do banco
na posição original
Verifique primeiro se os cintos de
segurança laterais estão esticados
verticalmente ao lado dos anéis de
trancamento das costas dos bancos.
► Coloque as costas do banco para cima e
empurre-as com força para fixar o seu sistema
de trancamento.
►

V
erifique se o indicador vermelho do
manípulo 1 de trancamento deixou de estar
visível.
►

V
erifique se os cintos de segurança laterais
não ficam entalados durante a manobra.
Bancos traseiros (2.ª fila)
Rebatimento das costas dos
bancos
Primeiros passos:
► baixe os encostos de cabeça dos bancos,
►

avance, se necessário, os bancos dianteiros,
►


verifique que nada nem ninguém perturbam
o rebatimento dos bancos (vestuário, bagagem,
etc.),
►


verifique se os cintos de segurança laterais
estão devidamente esticados nas costas do
banco.
O rebatimento das costas do banco é
acompanhado de uma ligeira descida do
assento correspondente.
Quando as costas do banco estão
destrancadas, o indicador vermelho do
manípulo de destrancamento fica visível nos
bancos laterais.
Rebatimento a partir do habitáculo
Banco lateral (esquerdo ou direito)

► Rode o manípulo de destrancamento do
encosto 1.
►

Guie o encosto para baixo, até à posição
horizontal.
Banco central

► Puxe a lingueta de destrancamento do
encosto 1.
►

Guie o encosto para baixo, até à posição
horizontal.
Só deve utilizar a correia com o banco
central.

45
Ergonomia e conforto
3Rebatimento a partir da mala
Banco lateral (esquerdo ou direito)

Banco central

► Puxe o manípulo de destrancamento do
encosto 2 ou 3 na sua direção.
O encosto rebate completamente sobre a
almofada.
Repor as costas do banco
na posição original
Lugar lateral (direito ou esquerdo)
Verifique primeiro se os cintos de
segurança laterais estão esticados
verticalmente ao lado dos anéis de
trancamento das costas dos bancos.
►

Coloque as costas do banco para cima e
empurre-as com força para fixar o seu sistema
de trancamento.
►


Confira se o indicador vermelho nos
manípulos 1

de destrancamento dos bancos
laterais já não está visível.
►

V

erifique se os cintos de segurança laterais
não ficam entalados durante a manobra.
Confira se as costas do banco traseiro
central levantado estão corretamente
alinhadas com as costas dos bancos laterais.
Banco central
►

Coloque as costas do banco para cima e
empurre-as com força para fixar o seu sistema
de trancamento.
►


V

erifique se o cinto de segurança central não
está preso durante a manobra.
Bancos traseiros (3.ª fila)

Acesso à 3.ª fila

► Rebata as costas do banco com o manípulo
do banco da 2ª fila.
►

Para colocar o banco na posição normal,
oriente as costas do banco para trás até que
estas encaixem no lugar

.
Etiquetas na 3.ª fila



Durante a condução, os passageiros não podem
sentar-se junto a um banco totalmente rebatido.

46
Ergonomia e conforto

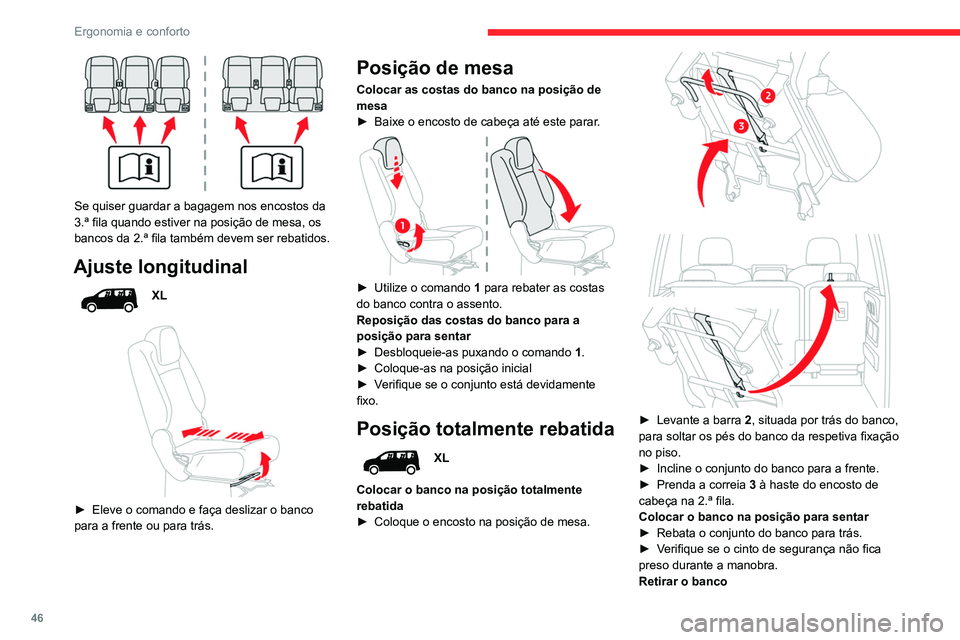

Se quiser guardar a bagagem nos encostos da
3.ª fila quando estiver na posição de mesa, os
bancos da 2.ª fila também devem ser rebatidos.
Ajuste longitudinal
XL


► Eleve o comando e faça deslizar o banco
para a frente ou para trás.
Posição de mesa
Colocar as costas do banco na posição de
mesa
►

Baixe o encosto de cabeça até este parar
.


► Utilize o comando 1 para rebater as costas
do banco contra o assento.
Reposição das costas do banco para a
posição para sentar
►

Desbloqueie-as puxando o comando 1

.
►

Coloque-as na posição inicial
►


V
erifique se o conjunto está devidamente
fixo.
Posição totalmente rebatida
XL
Colocar o banco na posição totalmente
rebatida
►

Coloque o encosto na posição de mesa.



► Levante a barra 2 , situada por trás do banco,
para soltar os pés do banco da respetiva fixação
no piso.
►

Incline o conjunto do banco para a frente.
►


Prenda a correia 3

à haste do encosto de
cabeça na 2.ª fila.
Colocar o banco na posição para sentar
►

Rebata o conjunto do banco para trás.
►


V
erifique se o cinto de segurança não fica
preso durante a manobra.
Retirar o banco

47
Ergonomia e conforto

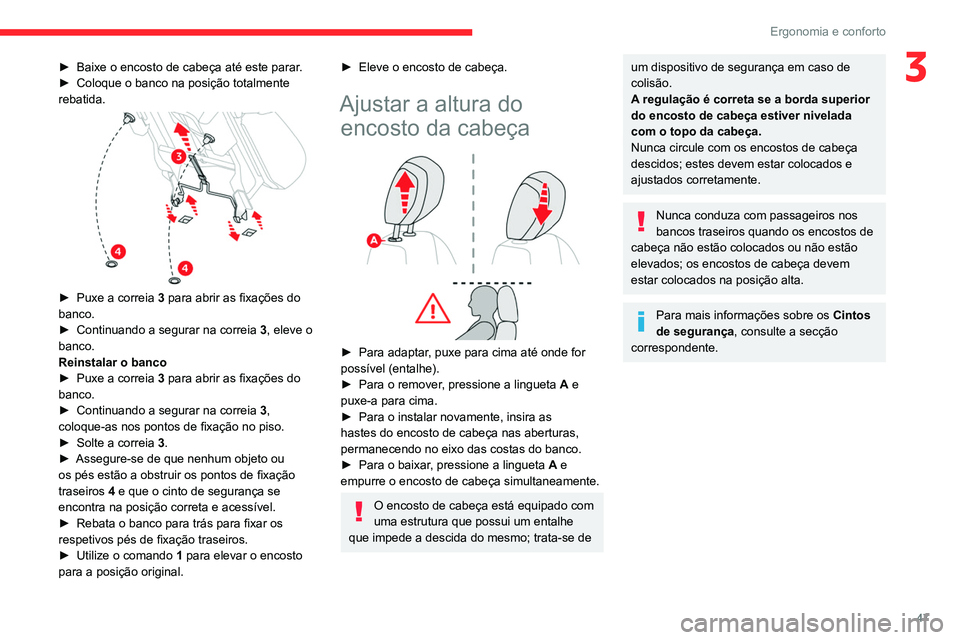

3► Baixe o encosto de cabeça até este parar.
► Coloque o banco na posição totalmente
rebatida.


► Puxe a correia 3 para abrir as fixações do
banco.
►

Continuando a segurar na correia 3

, eleve o
banco.
Reinstalar o banco
►

Puxe a correia 3

para abrir as fixações do
banco.
►

Continuando a segurar na correia 3

,
coloque-as nos pontos de fixação no piso.
►

Solte a correia

3
.
►

Assegure-se de que nenhum objeto ou
os pés estão a obstruir os pontos de fixação
traseiros

4 e que o cinto de segurança se
encontra na posição correta e acessível.
►

Rebata o banco para trás para fixar os
respetivos pés de fixação traseiros.
►


Utilize o comando 1

para elevar o encosto
para a posição original.
► Eleve o encosto de cabeça.
Ajustar a altura do encosto da cabeça


► Para adaptar , puxe para cima até onde for
possível (entalhe).
►

Para o remover
, pressione a lingueta A e
puxe-a para cima.
►

Para o instalar novamente, insira as
hastes do encosto de cabeça nas aberturas,
permanecendo no eixo das costas do banco.
►


Para o baixar
, pressione a lingueta A e
empurre o encosto de cabeça simultaneamente.
O encosto de cabeça está equipado com
uma estrutura que possui um entalhe
que impede a descida do mesmo; trata-se de
um dispositivo de segurança em caso de
colisão.
A regulação é correta se a borda superior
do encosto de cabeça estiver nivelada
com o topo da cabeça.
Nunca circule com os encostos de cabeça
descidos; estes devem estar colocados e
ajustados corretamente.
Nunca conduza com passageiros nos
bancos traseiros quando os encostos de
cabeça não estão colocados ou não estão
elevados; os encostos de cabeça devem
estar colocados na posição alta.
Para mais informações sobre os Cintos
de segurança, consulte a secção
correspondente.

48
Ergonomia e conforto
Acessórios interiores
Tapetes
Montagem

Quando colocar um tapete pela primeira vez
no lado do condutor, utilize exclusivamente as
fixações fornecidas na embalagem.
Os outros tapetes são colocados simplesmente
na alcatifa.
Desmontagem/Montagem
► Para retirá-lo do lado do condutor, recue o
banco e retire as fixações.
►

Para voltar a colocar o tapete, posicione-o e
fixe-o, pressionando.
►


V
erifique se o tapete está corretamente fixo.
Para evitar o risco de bloqueio dos
pedais:
–

utilize apenas tapetes adaptados às
fixações já presentes no veículo; a sua
utilização é imperativa.
–


Nunca sobreponha vários tapetes.
A

utilização de tapetes não homologados pela
CITROËN pode impedir o acesso aos pedais
e prejudicar o funcionamento do regulador de
velocidade/limitador de velocidade.
Os tapetes homologados têm duas fixações
situadas por baixo do banco.
Tejadilho e arrumação no
tejadilho
Compartimento de arrumação superior e
compartimento de arrumação central


O compartimento de arrumação superior (1)
está situado acima das palas de sol e pode ser
utilizado para armazenar vários objetos.
Há um espaço de arrumação (2) situado no
revestimento do tejadilho.
A carga máxima permitida é de 6 kg.
Na eventualidade de desaceleração
acentuada, os objetos colocados no
compartimento de arrumação central do
tejadilho podem transformar-se em projéteis.
Compartimento de arrumação traseiro
Este compartimento pode ser acedido a partir
dos bancos traseiros e da porta da mala do
veículo.
Tem 60 litros de capacidade e a carga máxima
permitida é de 10 kg.


► Para abri-lo a partir dos bancos traseiros,
deslize as persianas do compartimento de
arrumação traseiro.
