159
Informations pratiques

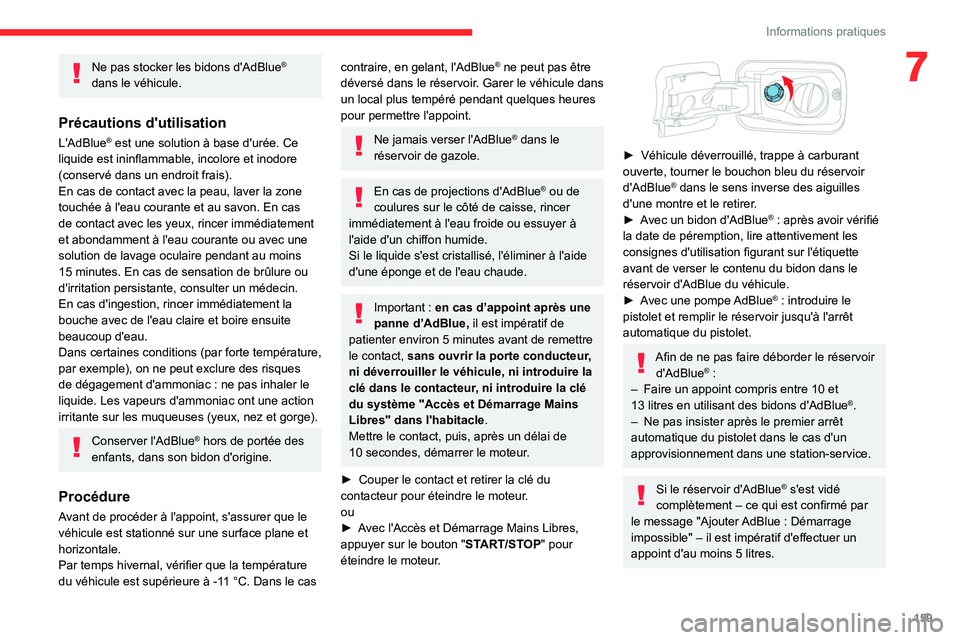

7Ne pas stocker les bidons d'AdBlue®
dans le véhicule.
Précautions d'utilisation
L'AdBlue® est une solution à base d'urée. Ce
liquide est ininflammable, incolore et inodore
(conservé dans un endroit frais).
En cas de contact avec la peau, laver la zone
touchée à l'eau courante et au savon. En cas
de contact avec les yeux, rincer immédiatement
et abondamment à l'eau courante ou avec une
solution de lavage oculaire pendant au moins
15

minutes. En cas de sensation de brûlure ou
d'irritation persistante, consulter un médecin.
En cas d'ingestion, rincer immédiatement la
bouche avec de l'eau claire et boire ensuite
beaucoup d'eau.
Dans certaines conditions (par forte température,
par exemple), on ne peut exclure des risques
de dégagement d'ammoniac
: ne pas inhaler le
liquide. Les vapeurs d'ammoniac ont une action
irritante sur les muqueuses (yeux, nez et gorge).
Conserver l'AdBlue® hors de portée des
enfants, dans son bidon d'origine.
Procédure
Avant de procéder à l'appoint, s'assurer que le
véhicule est stationné sur une surface plane et
horizontale.
Par temps hivernal, vérifier que la température
du véhicule est supérieure à -11
°C. Dans le cas
contraire, en gelant, l'AdBlue® ne peut pas être
déversé dans le réservoir. Garer le véhicule dans
un local plus tempéré pendant quelques heures
pour permettre l'appoint.
Ne jamais verser l'AdBlue® dans le
réservoir de gazole.
En cas de projections d'AdBlue® ou de
coulures sur le côté de caisse, rincer
immédiatement à l'eau froide ou essuyer à
l'aide d'un chiffon humide.
Si le liquide s'est cristallisé, l'éliminer à l'aide
d'une éponge et de l'eau chaude.
Important : en cas d’appoint après une
panne d’AdBlue, il est impératif de
patienter environ 5
minutes avant de remettre
le contact, sans ouvrir la porte conducteur,
ni déverrouiller le véhicule, ni introduire la
clé dans le contacteur, ni introduire la clé
du système "Accès et Démarrage Mains
Libres" dans l'habitacle .
Mettre le contact, puis, après un délai de
10

secondes, démarrer le moteur.
►

Couper le contact et retirer la clé du
contacteur pour éteindre le moteur

.
ou
►

A

vec l'Accès et Démarrage Mains Libres,
appuyer sur le bouton " START/STOP" pour
éteindre le moteur.


► Véhicule déverrouillé, trappe à carburant
ouverte, tourner le bouchon bleu du réservoir
d'AdBlue
® dans le sens inverse des aiguilles
d'une montre et le retirer.
►

A

vec un bidon d'AdBlue
® : après avoir vérifié
la date de péremption, lire attentivement les
consignes d'utilisation figurant sur l'étiquette
avant de verser le contenu du bidon dans le
réservoir d'AdBlue du véhicule.
►

A

vec une pompe AdBlue
® : introduire le
pistolet et remplir le réservoir jusqu'à l'arrêt
automatique du pistolet.
Afin de ne pas faire déborder le réservoir d'AdBlue® :
–
Faire un appoint compris entre 10 et
13

litres en utilisant des bidons d'AdBlue
®.
–
Ne pas insister après le premier arrêt
automatique du pistolet dans le cas d'un
approvisionnement dans une station-service.
Si le réservoir d'AdBlue® s'est vidé
complètement

– ce qui est confirmé par
le message "Ajouter AdBlue

: Démarrage
impossible"

– il est impératif d'effectuer un
appoint d'au moins 5

litres.

160
Informations pratiques

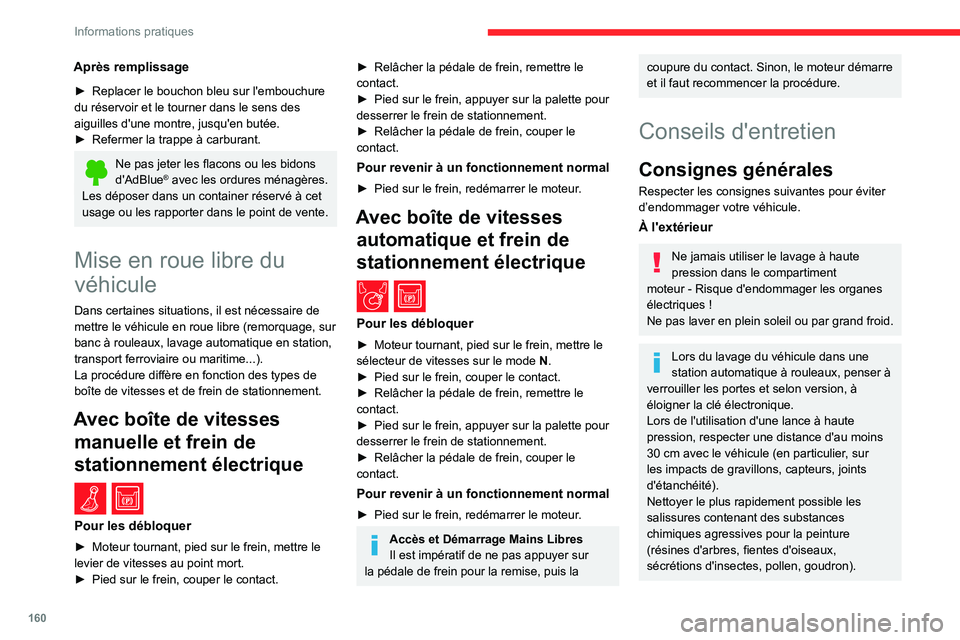

Après remplissage
► Replacer le bouchon bleu sur l'embouchure
du réservoir et le tourner dans le sens des
aiguilles d'une montre, jusqu'en butée.
►

Refermer la trappe à carburant.
Ne pas jeter les flacons ou les bidons
d'AdBlue® avec les ordures ménagères.
Les déposer dans un container réservé à cet
usage ou les rapporter dans le point de vente.
Mise en roue libre du
véhicule
Dans certaines situations, il est nécessaire de
mettre le véhicule en roue libre (remorquage, sur
banc à rouleaux, lavage automatique en station,
transport ferroviaire ou maritime...).
La procédure diffère en fonction des types de
boîte de vitesses et de frein de stationnement.
Avec boîte de vitesses manuelle et frein de
stationnement électrique
/
Pour les débloquer
► Moteur tournant, pied sur le frein, mettre le
levier de vitesses au point mort.
►

Pied sur le frein, couper le contact.
► Relâcher la pédale de frein, remettre le
contact.
►

Pied sur le frein, appuyer sur la palette pour
desserrer le frein de stationnement.
►


Relâcher la pédale de frein, couper le
contact.
Pour revenir à un fonctionnement normal
► Pied sur le frein, redémarrer le moteur .
Avec boîte de vitesses
automatique et frein de
stationnement électrique
/
Pour les débloquer
► Moteur tournant, pied sur le frein, mettre le
sélecteur de vitesses sur le mode N .
►

Pied sur le frein, couper le contact.
►


Relâcher la pédale de frein, remettre le
contact.
►


Pied sur le frein, appuyer sur la palette pour
desserrer le frein de stationnement.
►


Relâcher la pédale de frein, couper le
contact.
Pour revenir à un fonctionnement normal
► Pied sur le frein, redémarrer le moteur .
Accès et Démarrage Mains Libres
Il est impératif de ne pas appuyer sur
la pédale de frein pour la remise, puis la
coupure du contact. Sinon, le moteur démarre
et il faut recommencer la procédure.
Conseils d'entretien
Consignes générales
Respecter les consignes suivantes pour éviter
d’endommager votre véhicule.
À l'extérieur
Ne jamais utiliser le lavage à haute
pression dans le compartiment
moteur
- Risque d'endommager les organes
électriques
!
Ne pas laver en plein soleil ou par grand froid.
Lors du lavage du véhicule dans une
station automatique à rouleaux, penser à
verrouiller les portes et selon version, à
éloigner la clé électronique.
Lors de l'utilisation d'une lance à haute
pression, respecter une distance d'au moins
30

cm avec le véhicule (en particulier, sur
les impacts de gravillons, capteurs, joints
d'étanchéité).
Nettoyer le plus rapidement possible les
salissures contenant des substances
chimiques agressives pour la peinture
(résines d'arbres, fientes d'oiseaux,
sécrétions d'insectes, pollen, goudron).

161
Informations pratiques

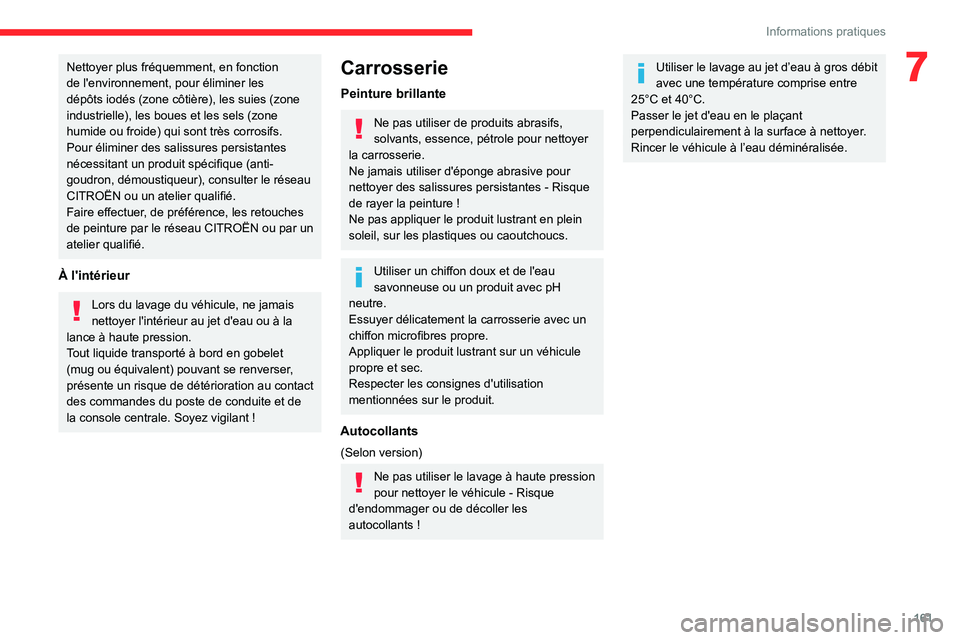

7Nettoyer plus fréquemment, en fonction
de l'environnement, pour éliminer les
dépôts iodés (zone côtière), les suies (zone
industrielle), les boues et les sels (zone
humide ou froide) qui sont très corrosifs.
Pour éliminer des salissures persistantes
nécessitant un produit spécifique (anti-
goudron, démoustiqueur), consulter le réseau
CITROËN ou un atelier qualifié.
Faire effectuer, de préférence, les retouches
de peinture par le réseau CITROËN ou par un
atelier qualifié.
À l'intérieur
Lors du lavage du véhicule, ne jamais
nettoyer l'intérieur au jet d'eau ou à la
lance à haute pression.
Tout liquide transporté à bord en gobelet
(mug ou équivalent) pouvant se renverser,
présente un risque de détérioration au contact
des commandes du poste de conduite et de
la console centrale. Soyez vigilant
!
Carrosserie
Peinture brillante
Ne pas utiliser de produits abrasifs,
solvants, essence, pétrole pour nettoyer
la carrosserie.
Ne jamais utiliser d'éponge abrasive pour
nettoyer des salissures persistantes
- Risque
de rayer la peinture
!
Ne pas appliquer le produit lustrant en plein
soleil, sur les plastiques ou caoutchoucs.
Utiliser un chiffon doux et de l'eau
savonneuse ou un produit avec pH
neutre.
Essuyer délicatement la carrosserie avec un
chiffon microfibres propre.
Appliquer le produit lustrant sur un véhicule
propre et sec.
Respecter les consignes d'utilisation
mentionnées sur le produit.
Autocollants
(Selon version)
Ne pas utiliser le lavage à haute pression
pour nettoyer le véhicule - Risque
d'endommager ou de décoller les
autocollants
!
Utiliser le lavage au jet d’eau à gros débit
avec une température comprise entre
25°C et 40°C.
Passer le jet d'eau en le plaçant
perpendiculairement à la surface à nettoyer.
Rincer le véhicule à l’eau déminéralisée.

162
En cas de panne

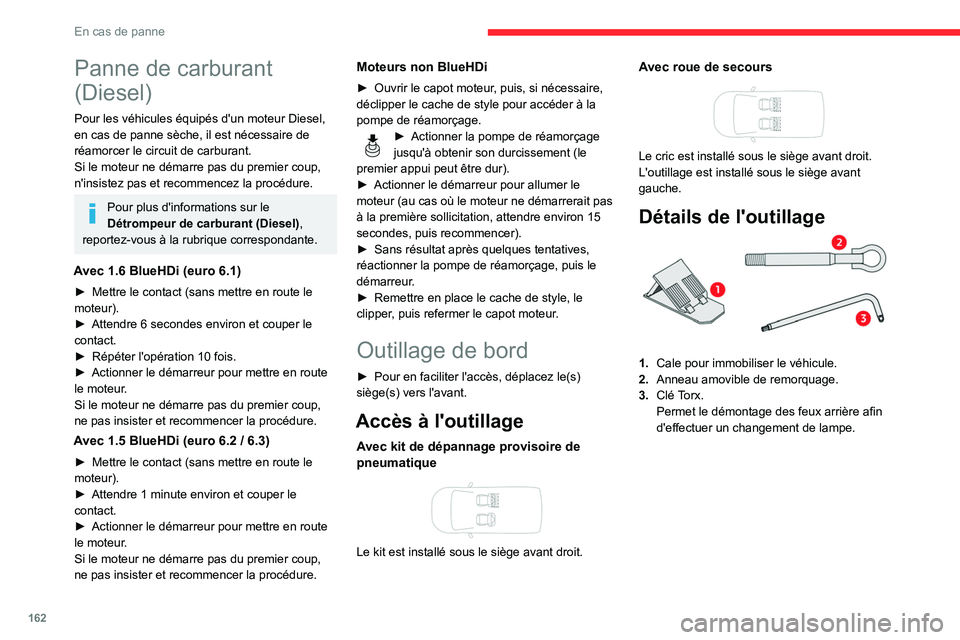

Panne de carburant
(Diesel)
Pour les véhicules équipés d'un moteur Diesel,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant.
Si le moteur ne démarre pas du premier coup,
n'insistez pas et recommencez la procédure.
Pour plus d'informations sur le
Détrompeur de carburant (Diesel),
reportez-vous à la rubrique correspondante.
Avec 1.6 BlueHDi (euro 6.1)
► Mettre le contact (sans mettre en route le
moteur).
►

Attendre 6
secondes environ et couper le
contact.
►

Répéter l'opération 10
fois.
►

Actionner le démarreur pour mettre en route
le moteur

.
Si le moteur ne démarre pas du premier coup,
ne pas insister et recommencer la procédure.
Avec 1.5 BlueHDi (euro 6.2 / 6.3)
► Mettre le contact (sans mettre en route le
moteur).
►

Attendre 1
minute environ et couper le
contact.
►

Actionner le démarreur pour mettre en route
le moteur

.
Si le moteur ne démarre pas du premier coup,
ne pas insister et recommencer la procédure.
Moteurs non BlueHDi
► Ouvrir le capot moteur , puis, si nécessaire,
déclipper le cache de style pour accéder à la
pompe de réamorçage.
► Actionner la pompe de réamorçage
jusqu'à obtenir son durcissement (le
premier appui peut être dur).
►

Actionner le démarreur pour allumer le
moteur (au cas où le moteur ne démarrerait pas
à la première sollicitation, attendre environ 15
secondes, puis recommencer).
►


Sans résultat après quelques tentatives,
réactionner la pompe de réamorçage, puis le
démarreur

.
►

Remettre en place le cache de style, le
clipper

, puis refermer le capot moteur.
Outillage de bord
► Pour en faciliter l'accès, déplacez le(s)
siège(s) vers l'avant.
Accès à l'outillage
Avec kit de dépannage provisoire de
pneumatique


Le kit est installé sous le siège avant droit.
Avec roue de secours

Le cric est installé sous le siège avant droit.
L'outillage est installé sous le siège avant
gauche.
Détails de l'outillage
1. Cale pour immobiliser le véhicule.
2. Anneau amovible de remorquage.
3. Clé Torx.
Permet le démontage des feux arrière afin
d'effectuer un changement de lampe.

163
En cas de panne

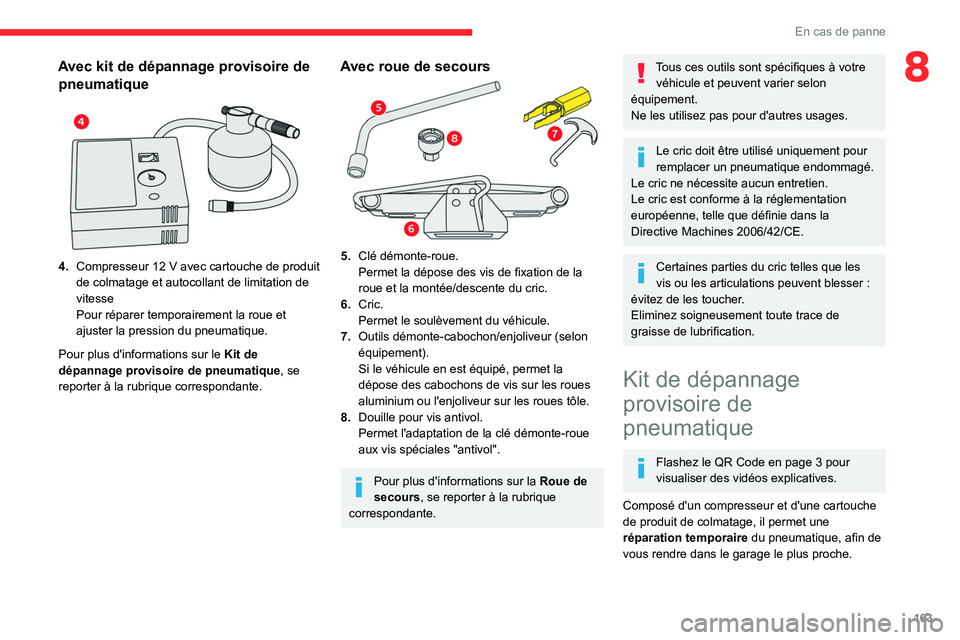

8Avec kit de dépannage provisoire de pneumatique


4. Compresseur 12 V avec cartouche de produit
de colmatage et autocollant de limitation de
vitesse
Pour réparer temporairement la roue et
ajuster la pression du pneumatique.
Pour plus d'informations sur le Kit de
dépannage provisoire de pneumatique , se
reporter à la rubrique correspondante.
Avec roue de secours
5. Clé démonte-roue.
Permet la dépose des vis de fixation de la
roue et la montée/descente du cric.
6. Cric.
Permet le soulèvement du véhicule.
7. Outils démonte-cabochon/enjoliveur (selon
équipement).
Si le véhicule en est équipé, permet la
dépose des cabochons de vis sur les roues
aluminium ou l'enjoliveur sur les roues tôle.
8. Douille pour vis antivol.
Permet l'adaptation de la clé démonte-roue
aux vis spéciales "antivol".
Pour plus d'informations sur la Roue de
secours, se reporter à la rubrique
correspondante.
Tous ces outils sont spécifiques à votre véhicule et peuvent varier selon
équipement.
Ne les utilisez pas pour d'autres usages.
Le cric doit être utilisé uniquement pour
remplacer un pneumatique endommagé.
Le cric ne nécessite aucun entretien.
Le cric est conforme à la réglementation
européenne, telle que définie dans la
Directive Machines 2006/42/CE.
Certaines parties du cric telles que les
vis ou les articulations peuvent blesser :
évitez de les toucher.
Eliminez soigneusement toute trace de
graisse de lubrification.
Kit de dépannage
provisoire de
pneumatique
Flashez le QR Code en page 3 pour
visualiser des vidéos explicatives.
Composé d'un compresseur et d'une cartouche
de produit de colmatage, il permet une
réparation temporaire
du pneumatique, afin de
vous rendre dans le garage le plus proche.

164
En cas de panne

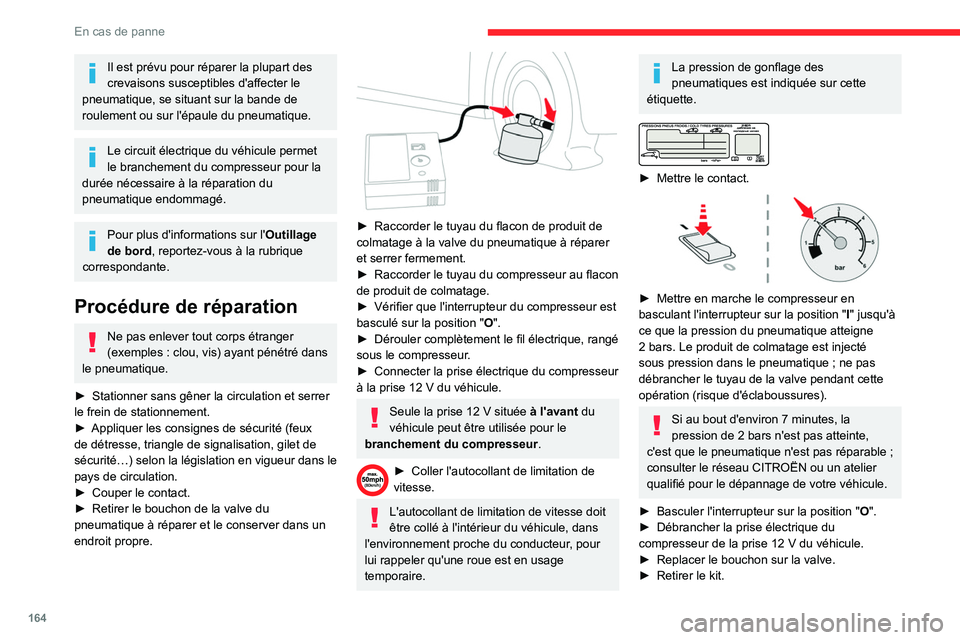

Il est prévu pour réparer la plupart des
crevaisons susceptibles d'affecter le
pneumatique, se situant sur la bande de
roulement ou sur l'épaule du pneumatique.
Le circuit électrique du véhicule permet
le branchement du compresseur pour la
durée nécessaire à la réparation du
pneumatique endommagé.
Pour plus d'informations sur l' Outillage
de bord, reportez-vous à la rubrique
correspondante.
Procédure de réparation
Ne pas enlever tout corps étranger
(exemples : clou, vis) ayant pénétré dans
le pneumatique.
►

Stationner sans gêner la circulation et serrer
le frein de stationnement.
►


Appliquer les consignes de sécurité (feux
de détresse, triangle de signalisation, gilet de
sécurité…) selon la législation

en vigueur dans le
pays de circulation.
►

Couper le contact.
►


Retirer le bouchon de la valve du
pneumatique à réparer et le conserver dans un
endroit propre.


► Raccorder le tuyau du flacon de produit de
colmatage à la valve du pneumatique à réparer
et serrer fermement.
►

Raccorder le tuyau du compresseur au flacon
de produit de colmatage.
►


Vérifier que l'interrupteur du compresseur est
basculé sur la position

"O".
►

Dérouler complètement le fil électrique, rangé
sous le compresseur

.
►

Connecter la prise électrique du compresseur
à la prise 12

V du véhicule.
Seule la prise 12 V située à l'avant du
véhicule peut être utilisée pour le
branchement du compresseur.
► Coller l'autocollant de limitation de
vitesse.
L'autocollant de limitation de vitesse doit
être collé à l'intérieur du véhicule, dans
l'environnement proche du conducteur, pour
lui rappeler qu'une roue est en usage
temporaire.
La pression de gonflage des
pneumatiques est indiquée sur cette
étiquette.


► Mettre le contact.

► Mettre en marche le compresseur en
basculant l'interrupteur sur la position "I" jusqu'à
ce que la pression du pneumatique atteigne
2
bars. Le produit de colmatage est injecté
sous pression dans le pneumatique
; ne pas
débrancher le tuyau de la valve pendant cette
opération (risque d'éclaboussures).
Si au bout d'environ 7 minutes, la
pression de 2 bars n'est pas atteinte,
c'est que le pneumatique n'est pas réparable
;
consulter le réseau CITROËN ou un atelier
qualifié pour le dépannage de votre véhicule.
►

Basculer l'interrupteur sur la position
"O".
►

Débrancher la prise électrique du
compresseur de la prise 12

V du véhicule.
►

Replacer le bouchon sur la valve.
►


Retirer le kit.

165
En cas de panne

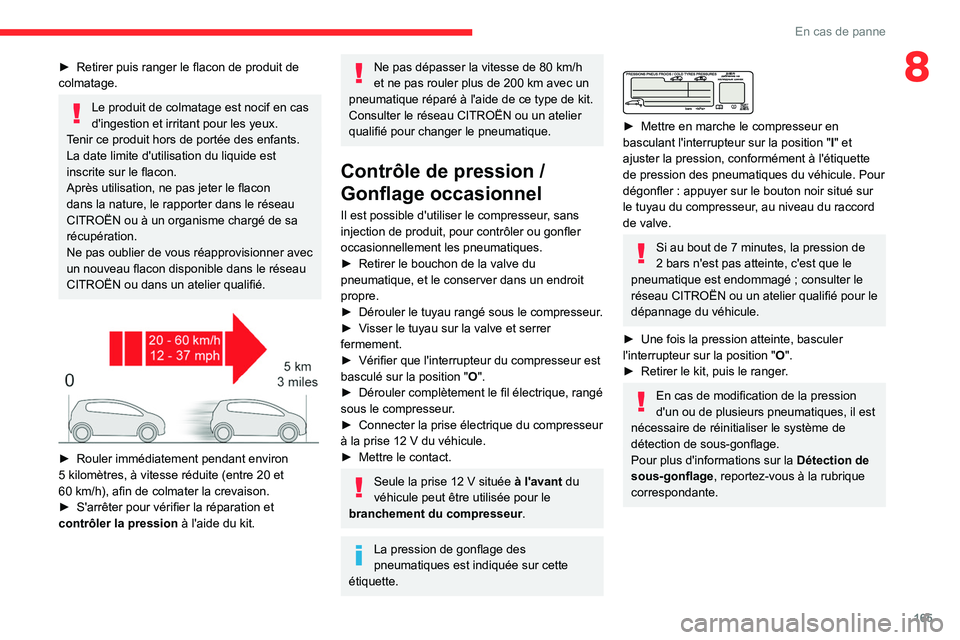

8► Retirer puis ranger le flacon de produit de
colmatage.
Le produit de colmatage est nocif en cas
d'ingestion et irritant pour les yeux.
Tenir ce produit hors de portée des enfants.
La date limite d'utilisation du liquide est
inscrite sur le flacon.
Après utilisation, ne pas jeter le flacon
dans la nature, le rapporter dans le réseau
CITROËN ou à un organisme chargé de sa
récupération.
Ne pas oublier de vous réapprovisionner avec
un nouveau flacon disponible dans le réseau
CITROËN ou dans un atelier qualifié.


► Rouler immédiatement pendant environ
5 kilomètres, à vitesse réduite (entre 20 et
60
km/h), afin de colmater la crevaison.
►

S'arrêter pour vérifier la réparation et
contrôler la pression

à l'aide du kit.
Ne pas dépasser la vitesse de 80 km/h
et ne pas rouler plus de 200 km avec un
pneumatique réparé à l'aide de ce type de kit.
Consulter le réseau CITROËN ou un atelier
qualifié pour changer le pneumatique.
Contrôle de pression /
Gonflage occasionnel
Il est possible d'utiliser le compresseur, sans
injection de produit, pour contrôler ou gonfler
occasionnellement les pneumatiques.
►

Retirer le bouchon de la valve du
pneumatique, et le conserver dans un endroit
propre.
►


Dérouler le tuyau rangé sous le compresseur
.
►

V
isser le tuyau sur la valve et serrer
fermement.
►

Vérifier que l'interrupteur du compresseur est
basculé sur la position

"O".
►

Dérouler complètement le fil électrique, rangé
sous le compresseur

.
►

Connecter la prise électrique du compresseur
à la prise 12

V du véhicule.
►

Mettre le contact.
Seule la prise 12 V située à l'avant du
véhicule peut être utilisée pour le
branchement du compresseur.
La pression de gonflage des
pneumatiques est indiquée sur cette
étiquette.


► Mettre en marche le compresseur en
basculant l'interrupteur sur la position "I" et
ajuster la pression, conformément à l'étiquette
de pression des pneumatiques du véhicule. Pour
dégonfler
: appuyer sur le bouton noir situé sur
le tuyau du compresseur, au niveau du raccord
de valve.
Si au bout de 7 minutes, la pression de
2 bars n'est pas atteinte, c'est que le
pneumatique est endommagé
; consulter le
réseau CITROËN ou un atelier qualifié pour le
dépannage du véhicule.
►

Une fois la pression atteinte, basculer
l'interrupteur sur la position

"O".
►

Retirer le kit, puis le ranger
.
En cas de modification de la pression
d'un ou de plusieurs pneumatiques, il est
nécessaire de réinitialiser le système de
détection de sous-gonflage.
Pour plus d'informations sur la Détection de
sous-gonflage , reportez-vous à la rubrique
correspondante.

166
En cas de panne

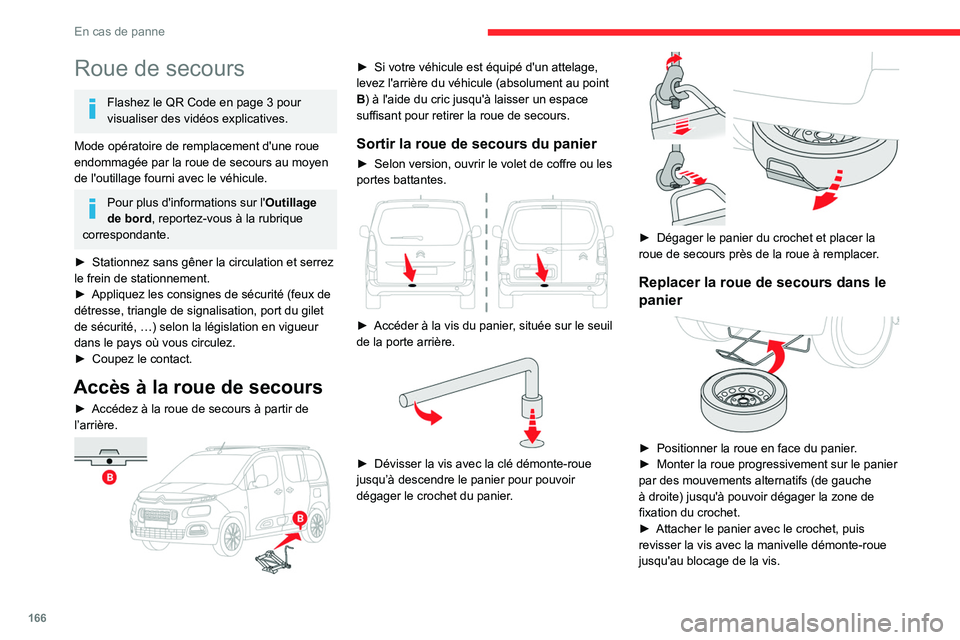

Roue de secours
Flashez le QR Code en page 3 pour
visualiser des vidéos explicatives.
Mode opératoire de remplacement d'une roue
endommagée par la roue de secours au moyen
de l'outillage fourni avec le véhicule.
Pour plus d'informations sur l' Outillage
de bord, reportez-vous à la rubrique
correspondante.
►

Stationnez sans gêner la circulation et serrez
le frein de stationnement.
►


Appliquez les consignes de sécurité (feux de
détresse, triangle de signalisation, port du gilet
de sécurité, …) selon la législation en vigueur
dans le pays où vous circulez.
►


Coupez le contact.
Accès à la roue de secours
► Accédez à la roue de secours à partir de
l’arrière.


► Si votre véhicule est équipé d'un attelage,
levez l'arrière du véhicule (absolument au point
B
) à l'aide du cric jusqu'à laisser un espace
suffisant pour retirer la roue de secours.
Sortir la roue de secours du panier
► Selon version, ouvrir le volet de coffre ou les
portes battantes.


► Accéder à la vis du panier , située sur le seuil
de la porte arrière.


► Dévisser la vis avec la clé démonte-roue
jusqu’à descendre le panier pour pouvoir
dégager le crochet du panier
.


► Dégager le panier du crochet et placer la
roue de secours près de la roue à remplacer .
Replacer la roue de secours dans le
panier


► Positionner la roue en face du panier.
► Monter la roue progressivement sur le panier
par des mouvements alternatifs (de gauche
à droite) jusqu'à pouvoir dégager la zone de
fixation du crochet.
►

Attacher le panier avec le crochet, puis
revisser la vis avec la manivelle démonte-roue
jusqu'au blocage de la vis.

167
En cas de panne

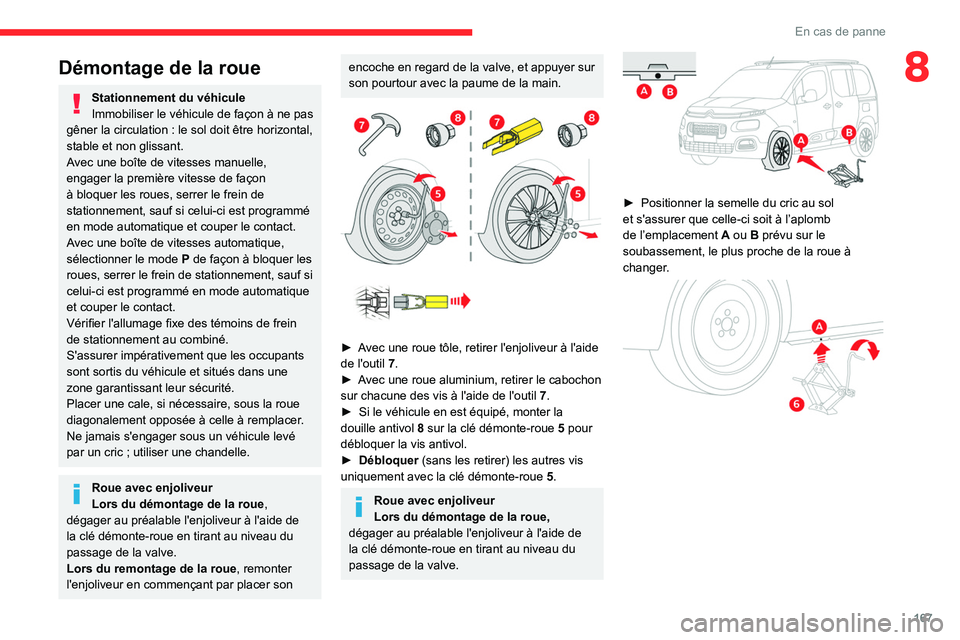

8Démontage de la roue
Stationnement du véhicule
Immobiliser le véhicule de façon à ne pas
gêner la circulation
: le sol doit être horizontal,
stable et non glissant.
Avec une boîte de vitesses manuelle,
engager la première vitesse de façon
à bloquer les roues, serrer le frein de
stationnement, sauf si celui-ci est programmé
en mode automatique et couper le contact.
Avec une boîte de vitesses automatique,
sélectionner le mode

P
de façon à bloquer les
roues, serrer le frein de stationnement, sauf si
celui-ci est programmé en mode automatique
et couper le contact.
Vérifier l'allumage fixe des témoins de frein
de stationnement au combiné.
S'assurer impérativement que les occupants
sont sortis du véhicule et situés dans une
zone garantissant leur sécurité.
Placer une cale, si nécessaire, sous la roue
diagonalement opposée à celle à remplacer.
Ne jamais s'engager sous un véhicule levé
par un cric
; utiliser une chandelle.
Roue avec enjoliveur
Lors du démontage de la roue ,
dégager au préalable l'enjoliveur à l'aide de
la clé démonte-roue en tirant au niveau du
passage de la valve.
Lors du remontage de la roue , remonter
l'enjoliveur en commençant par placer son
encoche en regard de la valve, et appuyer sur
son pourtour avec la paume de la main.


► Avec une roue tôle, retirer l'enjoliveur à l'aide
de l'outil 7.
►

A
vec une roue aluminium, retirer le cabochon
sur chacune des vis à l'aide de l'outil

7
.
►

Si le véhicule en est équipé, monter la
douille antivol


8
sur la clé démonte-roue
5
pour
débloquer la vis antivol.
►

Débloquer
(sans les retirer) les autres vis
uniquement avec la clé démonte-roue

5
.
Roue avec enjoliveur
Lors du démontage de la roue,
dégager au préalable l'enjoliveur à l'aide de
la clé démonte-roue en tirant au niveau du
passage de la valve.


► Positionner la semelle du cric au sol
et s'assurer que celle-ci soit à l’aplomb
de l’emplacement

A
ou B prévu sur le
soubassement, le plus proche de la roue à
changer.

168
En cas de panne

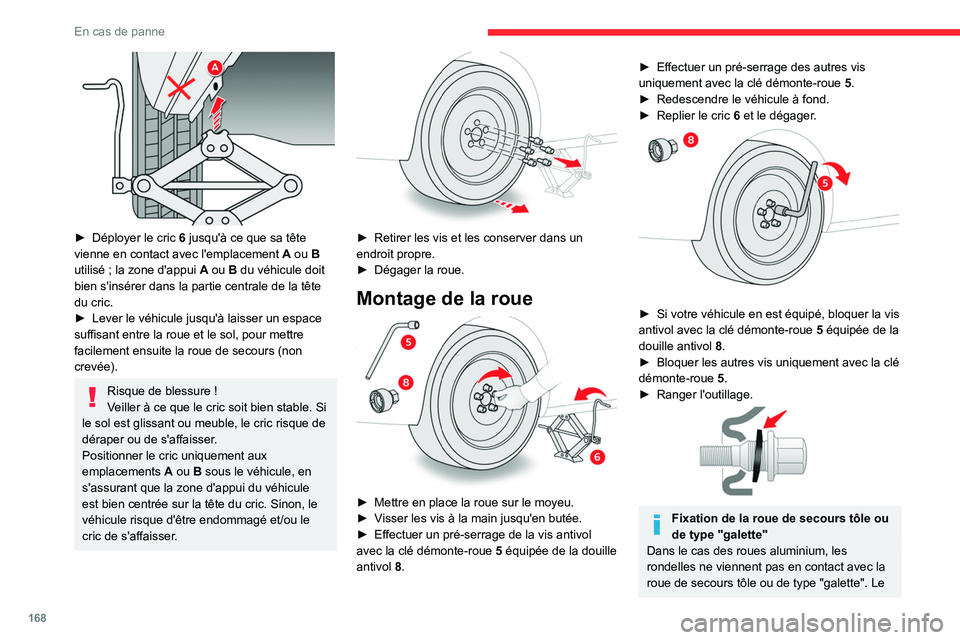

► Déployer le cric 6 jusqu'à ce que sa tête
vienne en contact avec l'emplacement A ou B
utilisé
; la zone d'appui
A
ou B du véhicule doit
bien s'insérer dans la partie centrale de la tête
du cric.
►

Lever le véhicule jusqu'à laisser un espace
suffisant entre la roue et le sol, pour mettre
facilement ensuite la roue de secours (non
crevée).
Risque de blessure !
V eiller à ce que le cric soit bien stable. Si
le sol est glissant ou meuble, le cric risque de
déraper ou de s'affaisser.
Positionner le cric uniquement aux
emplacements

A
ou B sous le véhicule, en
s'assurant que la zone d'appui du véhicule
est bien centrée sur la tête du cric. Sinon, le
véhicule risque d'être endommagé et/ou le
cric de s'affaisser.


► Retirer les vis et les conserver dans un
endroit propre.
►

Dégager la roue.
Montage de la roue

► Mettre en place la roue sur le moyeu.
► V isser les vis à la main jusqu'en butée.
►

Effectuer un pré-serrage de la vis antivol
avec la clé démonte-roue


5
équipée de la douille
antivol
8.
► Effectuer un pré-serrage des autres vis
uniquement avec la clé démonte-roue 5 .
►

Redescendre le véhicule à fond.
►


Replier le cric

6
et le dégager.


► Si votre véhicule en est équipé, bloquer la vis
antivol avec la clé démonte-roue 5 équipée de la
douille antivol

8
.
►

Bloquer les autres vis uniquement avec la clé
démonte-roue


5
.
►

Ranger l'outillage.

Fixation de la roue de secours tôle ou
de type "galette"
Dans le cas des roues aluminium, les
rondelles ne viennent pas en contact avec la
roue de secours tôle ou de type "galette". Le
