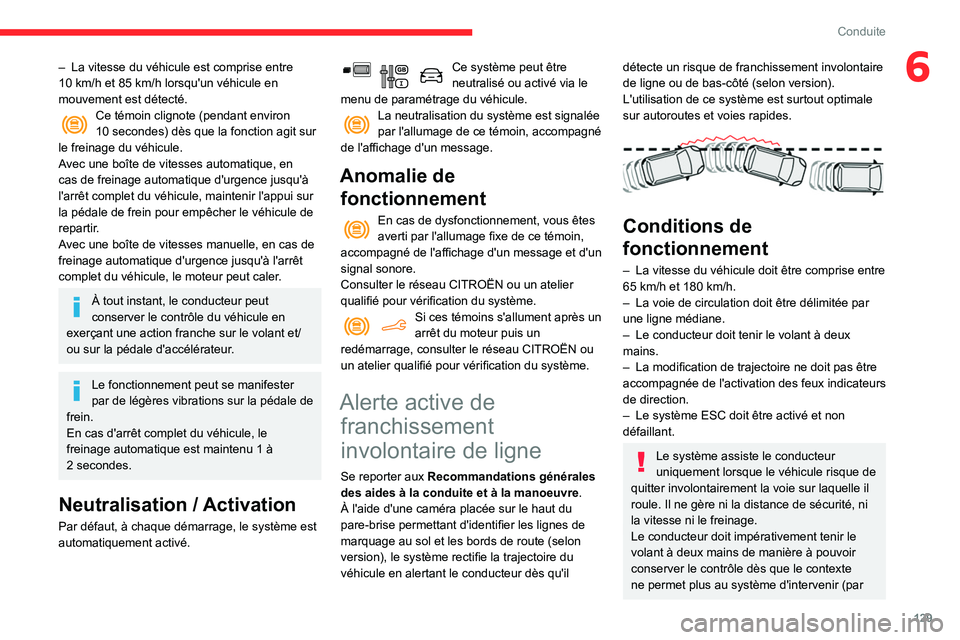

129
Conduite
6– La vitesse du véhicule est comprise entre
10 km/h et 85 km/h lorsqu'un véhicule en
mouvement est détecté.
Ce témoin clignote (pendant environ
10 secondes) dès que la fonction agit sur
le freinage du véhicule.
Avec une boîte de vitesses automatique, en
cas de freinage automatique d'urgence jusqu'à
l'arrêt complet du véhicule, maintenir l'appui sur
la pédale de frein pour empêcher le véhicule de
repartir.
Avec une boîte de vitesses manuelle, en cas de
freinage automatique d'urgence jusqu'à l'arrêt
complet du véhicule, le moteur peut caler.
À tout instant, le conducteur peut
conserver le contrôle du véhicule en
exerçant une action franche sur le volant et/
ou sur la pédale d'accélérateur.
Le fonctionnement peut se manifester
par de légères vibrations sur la pédale de
frein.
En cas d'arrêt complet du véhicule, le
freinage automatique est maintenu 1 à
2

secondes.
Neutralisation / Activation
Par défaut, à chaque démarrage, le système est
automatiquement activé.
Ce système peut être
neutralisé ou activé via le
menu de paramétrage du véhicule.
La neutralisation du système est signalée
par l'allumage de ce témoin, accompagné
de l'affichage d'un message.
Anomalie de fonctionnement
En cas de dysfonctionnement, vous êtes
averti par l'allumage fixe de ce témoin,
accompagné de l'affichage d'un message et d'un
signal sonore.
Consulter le réseau CITROËN ou un atelier
qualifié pour vérification du système.
Si ces témoins s'allument après un
arrêt du moteur puis un
redémarrage, consulter le réseau CITROËN ou
un atelier qualifié pour vérification du système.
Alerte active de franchissement
involontaire de ligne
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre .
À l'aide d'une caméra placée sur le haut du
pare-brise permettant d'identifier les lignes de
marquage au sol et les bords de route (selon
version), le système rectifie la trajectoire du
véhicule en alertant le conducteur dès qu'il
détecte un risque de franchissement involontaire
de ligne ou de bas-côté (selon version).
L'utilisation de ce système est surtout optimale
sur autoroutes et voies rapides.


Conditions de
fonctionnement
– La vitesse du véhicule doit être comprise entre
65 km/h et 180 km/h.
–

La voie de circulation doit être délimitée par
une ligne médiane.
–


Le conducteur doit tenir le volant à deux
mains.
–


La modification de trajectoire ne doit pas être
accompagnée

de l'activation des feux indicateurs
de direction.
–

Le système ESC doit être activé et non
défaillant.
Le système assiste le conducteur
uniquement lorsque le véhicule risque de
quitter involontairement la voie sur laquelle il
roule. Il ne gère ni la distance de sécurité, ni
la vitesse ni le freinage.
Le conducteur doit impérativement tenir le
volant à deux mains de manière à pouvoir
conserver le contrôle dès que le contexte
ne permet plus au système d'intervenir (par

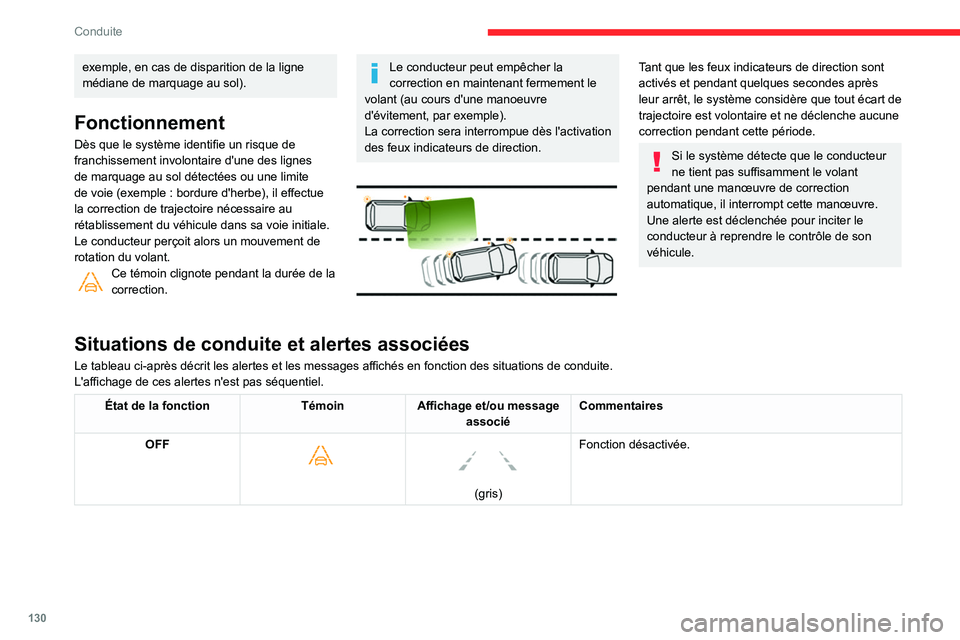

130
Conduite
exemple, en cas de disparition de la ligne
médiane de marquage au sol).
Fonctionnement
Dès que le système identifie un risque de
franchissement involontaire d'une des lignes
de marquage au sol détectées ou une limite
de voie (exemple : bordure d'herbe), il effectue
la correction de trajectoire nécessaire au
rétablissement du véhicule dans sa voie initiale.
Le conducteur perçoit alors un mouvement de
rotation du volant.
Ce témoin clignote pendant la durée de la
correction.
Le conducteur peut empêcher la
correction en maintenant fermement le
volant (au cours d'une manoeuvre
d'évitement, par exemple).
La correction sera interrompue dès l'activation
des feux indicateurs de direction.


Tant que les feux indicateurs de direction sont
activés et pendant quelques secondes après
leur arrêt, le système considère que tout écart de
trajectoire est volontaire et ne déclenche aucune
correction pendant cette période.
Si le système détecte que le conducteur
ne tient pas suffisamment le volant
pendant une manœuvre de correction
automatique, il interrompt cette manœuvre.
Une alerte est déclenchée pour inciter le
conducteur à reprendre le contrôle de son
véhicule.
Situations de conduite et alertes associées
Le tableau ci-après décrit les alertes et les messages affichés en fonction des situations de conduite.
L'affichage de ces alertes n'est pas séquentiel.
État de la fonction TémoinAffichage et/ou message
associé Commentaires
OFF


(gris)
Fonction désactivée.

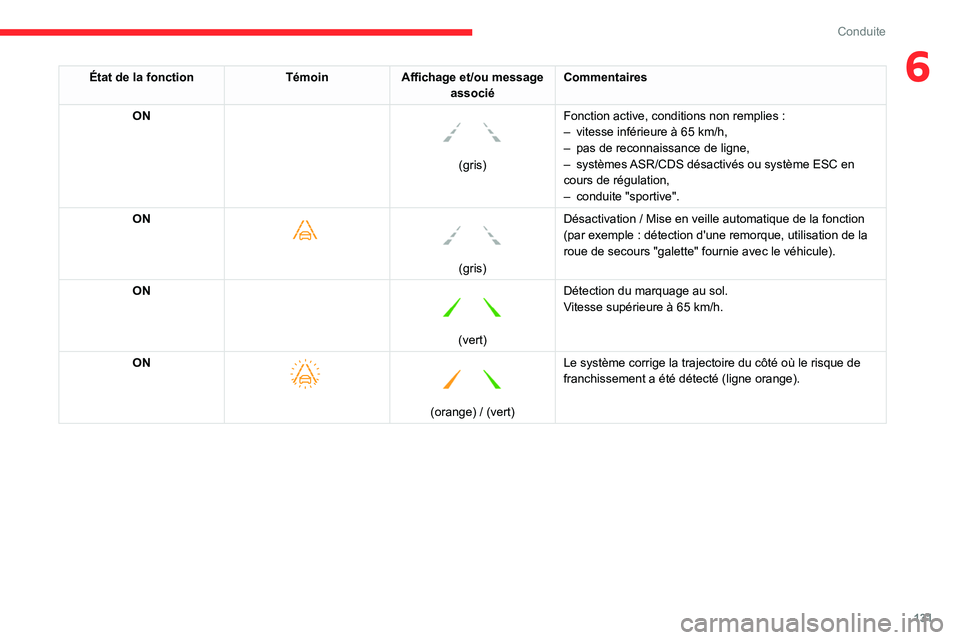

131
Conduite
6État de la fonctionTémoinAffichage et/ou message
associé Commentaires
ON


(gris) Fonction active, conditions non remplies :
–
vitesse inférieure à 65
km/h,
–
pas de reconnaissance de ligne,
–
systèmes ASR/CDS désactivés ou système ESC en
cours de régulation,
–

conduite "sportive".
ON

(gris)
Désactivation / Mise en veille automatique de la fonction
(par exemple : détection d'une remorque, utilisation de la
roue de secours "galette" fournie avec le véhicule).
ON

(vert) Détection du marquage au sol.
Vitesse supérieure à 65
km/h.
ON

(orange) / (vert)
Le système corrige la trajectoire du côté où le risque de
franchissement a été détecté (ligne orange).

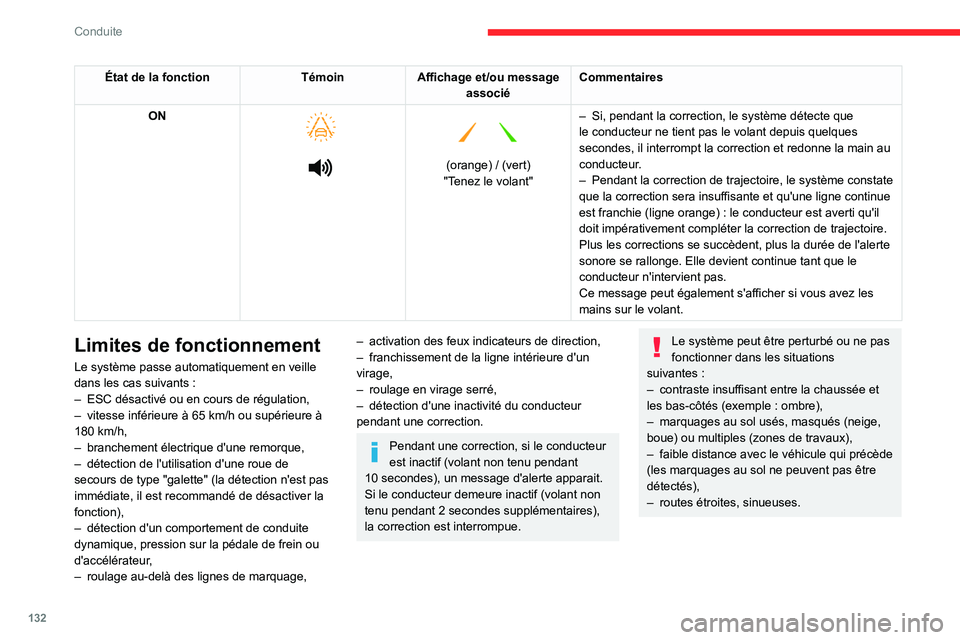

132
Conduite
État de la fonctionTémoinAffichage et/ou message
associé Commentaires
ON





(orange) / (vert)
"Tenez le volant" –

Si, pendant la correction, le système détecte que
le conducteur ne tient pas le volant depuis quelques
secondes, il interrompt la correction et redonne la main au
conducteur
.
– Pendant la correction de trajectoire, le système constate
que la correction sera insuffisante et qu'une ligne continue
est franchie (ligne orange)
: le conducteur est averti qu'il
doit impérativement compléter la correction de trajectoire.
Plus les corrections se succèdent, plus la durée de l'alerte
sonore se rallonge. Elle devient continue tant que le
conducteur n'intervient pas.
Ce message peut également s'afficher si vous avez les
mains sur le volant.
Limites de fonctionnement
Le système passe automatiquement en veille
dans les cas suivants :
–

ESC désactivé ou en cours de régulation,
–


vitesse inférieure à 65
km/h ou supérieure à
180
km/h,
–

branchement électrique d'une remorque,
–


détection de l'utilisation d'une roue de
secours de type "galette" (la détection n'est pas
immédiate, il est recommandé de désactiver la
fonction),
–


détection d'un comportement de conduite
dynamique, pression sur la pédale de frein ou
d'accélérateur

,
–

roulage au-delà des lignes de marquage,
– activation des feux indicateurs de direction,
– franchissement de la ligne intérieure d'un
virage,
–

roulage en virage serré,
–


détection d'une inactivité du conducteur
pendant une correction.
Pendant une correction, si le conducteur
est inactif (volant non tenu pendant
10

secondes), un message d'alerte apparait.
Si le conducteur demeure inactif (volant non
tenu pendant 2
secondes supplémentaires),
la correction est interrompue.
Le système peut être perturbé ou ne pas
fonctionner dans les situations
suivantes
:
–

contraste insuffisant entre la chaussée et
les bas-côtés (exemple

: ombre),
–

marquages au sol usés, masqués (neige,
boue) ou multiples (zones de travaux),
–


faible distance avec le véhicule qui précède
(les marquages au sol ne peuvent pas être
détectés),
–


routes étroites, sinueuses.

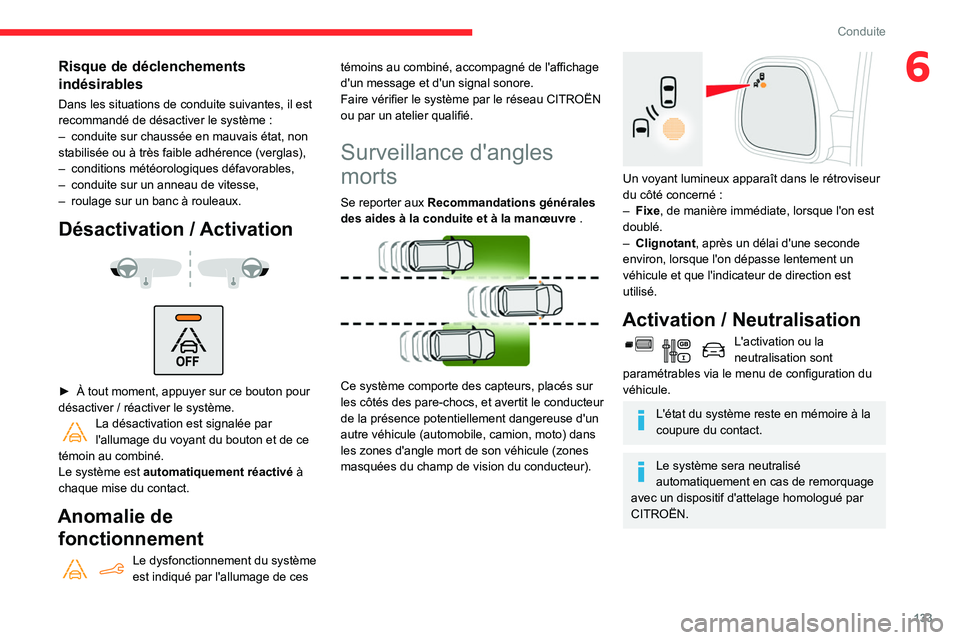

133
Conduite
6Risque de déclenchements
indésirables
Dans les situations de conduite suivantes, il est
recommandé de désactiver le système :
–

conduite sur chaussée en mauvais état, non
stabilisée ou à très faible adhérence (verglas),
–


conditions météorologiques défavorables,
–


conduite sur un anneau de vitesse,
–


roulage sur un banc à rouleaux.
Désactivation / Activation



► À tout moment, appuyer sur ce bouton pour
désactiver / réactiver le système.
La désactivation est signalée par
l'allumage du voyant du bouton et de ce
témoin au combiné.
Le système est automatiquement réactivé à
chaque mise du contact.
Anomalie de fonctionnement
Le dysfonctionnement du système
est indiqué par l'allumage de ces témoins au combiné, accompagné de l'affichage
d'un message et d'un signal sonore.
Faire vérifier le système par le réseau CITROËN
ou par un atelier qualifié.
Surveillance d'angles
morts
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre
.


Ce système comporte des capteurs, placés sur
les côtés des pare-chocs, et avertit le conducteur
de la présence potentiellement dangereuse d'un
autre véhicule (automobile, camion, moto) dans
les zones d'angle mort de son véhicule (zones
masquées du champ de vision du conducteur).


Un voyant lumineux apparaît dans le rétroviseur
du côté concerné
:
–

Fixe
, de manière immédiate, lorsque l'on est
doublé.
–

Clignotant , après un délai d'une seconde
environ, lorsque l'on dépasse lentement un
véhicule et que l'indicateur de direction est
utilisé.
Activation / Neutralisation
L'activation ou la
neutralisation sont
paramétrables via le menu de configuration du
véhicule.
L'état du système reste en mémoire à la
coupure du contact.
Le système sera neutralisé
automatiquement en cas de remorquage
avec un dispositif d'attelage homologué par
CITROËN.

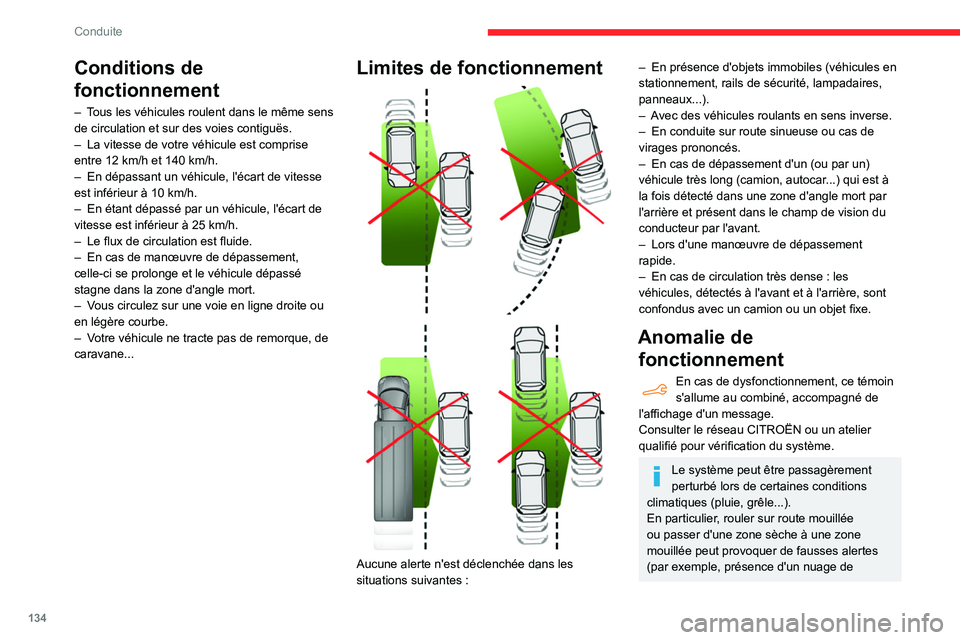

134
Conduite
Conditions de
fonctionnement
– Tous les véhicules roulent dans le même sens
de circulation et sur des voies contiguës.
–
La vitesse de votre véhicule est comprise
entre 12

km/h et 140 km/h.
–

En dépassant un véhicule, l'écart de vitesse
est inférieur à 10

km/h.
–

En étant dépassé par un véhicule, l'écart de
vitesse est inférieur à 25

km/h.
–

Le flux de circulation est fluide.
–


En cas de manœuvre de dépassement,
celle-ci se prolonge et le véhicule dépassé
stagne dans la zone d'angle mort.
–


V
ous circulez sur une voie en ligne droite ou
en légère courbe.
–

V
otre véhicule ne tracte pas de remorque, de
caravane...
Limites de fonctionnement



Aucune alerte n'est déclenchée dans les
situations suivantes :
– En présence d'objets immobiles (véhicules en
stationnement, rails de sécurité, lampadaires,
panneaux...).
–

A
vec des véhicules roulants en sens inverse.
–

En conduite sur route sinueuse ou cas de
virages prononcés.
–


En cas de dépassement d'un (ou par un)
véhicule très long (camion, autocar

...) qui est à
la fois détecté dans une zone d'angle mort par
l'arrière et présent dans le champ de vision du
conducteur par l'avant.
–

Lors d'une manœuvre de dépassement
rapide.
–


En cas de circulation très dense
: les
véhicules, détectés à l'avant et à l'arrière, sont
confondus avec un camion ou un objet fixe.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message.
Consulter le réseau CITROËN ou un atelier
qualifié pour vérification du système.
Le système peut être passagèrement
perturbé lors de certaines conditions
climatiques (pluie, grêle...).
En particulier, rouler sur route mouillée
ou passer d'une zone sèche à une zone
mouillée peut provoquer de fausses alertes
(par exemple, présence d'un nuage de

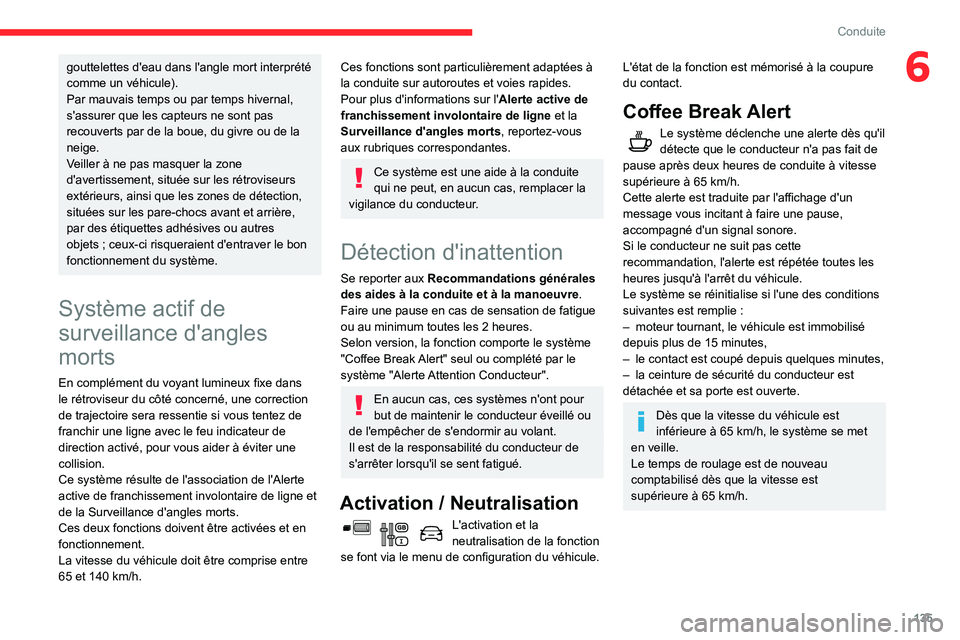

135
Conduite
6gouttelettes d'eau dans l'angle mort interprété
comme un véhicule).
Par mauvais temps ou par temps hivernal,
s'assurer que les capteurs ne sont pas
recouverts par de la boue, du givre ou de la
neige.
Veiller à ne pas masquer la zone
d'avertissement, située sur les rétroviseurs
extérieurs, ainsi que les zones de détection,
situées sur les pare-chocs avant et arrière,
par des étiquettes adhésives ou autres
objets ; ceux-ci risqueraient d'entraver le bon
fonctionnement du système.
Système actif de
surveillance d'angles
morts
En complément du voyant lumineux fixe dans
le rétroviseur du côté concerné, une correction
de trajectoire sera ressentie si vous tentez de
franchir une ligne avec le feu indicateur de
direction activé, pour vous aider à éviter une
collision.
Ce système résulte de l'association de l'Alerte
active de franchissement involontaire de ligne et
de la Surveillance d'angles morts.
Ces deux fonctions doivent être activées et en
fonctionnement.
La vitesse du véhicule doit être comprise entre
65 et 140
km/h.
Ces fonctions sont particulièrement adaptées à
la conduite sur autoroutes et voies rapides.
Pour plus d'informations sur l' Alerte active de
franchissement involontaire de ligne et la
Surveillance d'angles morts, reportez-vous
aux rubriques correspondantes.
Ce système est une aide à la conduite
qui ne peut, en aucun cas, remplacer la
vigilance du conducteur.
Détection d'inattention
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre .
Faire une pause en cas de sensation de fatigue
ou au minimum toutes les 2
heures.
Selon version, la fonction comporte le système
"Coffee Break Alert" seul ou complété par le
système "Alerte Attention Conducteur".
En aucun cas, ces systèmes n'ont pour
but de maintenir le conducteur éveillé ou
de l'empêcher de s'endormir au volant.
Il est de la responsabilité du conducteur de
s'arrêter lorsqu'il se sent fatigué.
Activation / Neutralisation
L'activation et la
neutralisation de la fonction
se font via le menu de configuration du véhicule.
L'état de la fonction est mémorisé à la coupure
du contact.
Coffee Break Alert
Le système déclenche une alerte dès qu'il
détecte que le conducteur n'a pas fait de
pause après deux heures de conduite à vitesse
supérieure à 65
km/h.
Cette alerte est traduite par l'affichage d'un
message vous incitant à faire une pause,
accompagné d'un signal sonore.
Si le conducteur ne suit pas cette
recommandation, l'alerte est répétée toutes les
heures jusqu'à l'arrêt du véhicule.
Le système se réinitialise si l'une des conditions
suivantes est remplie
:
–

moteur tournant, le véhicule est immobilisé
depuis plus de 15

minutes,
–

le contact est coupé depuis quelques minutes,
–


la ceinture de sécurité du conducteur est
détachée et sa porte est ouverte.
Dès que la vitesse du véhicule est
inférieure à 65 km/h, le système se met
en veille.
Le temps de roulage est de nouveau
comptabilisé dès que la vitesse est
supérieure à 65
km/h.

136
Conduite

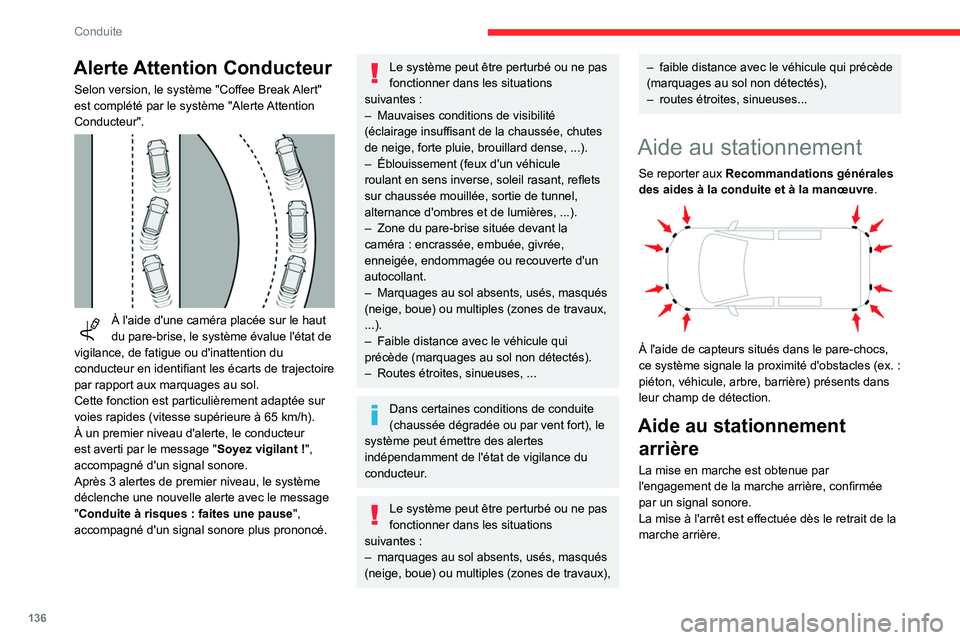

Alerte Attention Conducteur
Selon version, le système "Coffee Break Alert"
est complété par le système "Alerte Attention
Conducteur".


À l'aide d'une caméra placée sur le haut
du pare-brise, le système évalue l'état de
vigilance, de fatigue ou d'inattention du
conducteur en identifiant les écarts de trajectoire
par rapport aux marquages au sol.
Cette fonction est particulièrement adaptée sur
voies rapides (vitesse supérieure à 65
km/h).
À un premier niveau d'alerte, le conducteur
est averti par le message " Soyez vigilant
!",
accompagné d'un signal sonore.
Après 3 alertes de premier niveau, le système
déclenche une nouvelle alerte avec le message
"Conduite à risques
: faites une pause ",
accompagné d'un signal sonore plus prononcé.
Le système peut être perturbé ou ne pas
fonctionner dans les situations
suivantes
:
–

Mauvaises conditions de visibilité
(éclairage insuffisant de la chaussée, chutes
de neige, forte pluie, brouillard dense, ...).
–


Éblouissement (feux d'un véhicule
roulant en sens inverse, soleil rasant, reflets
sur chaussée mouillée, sortie de tunnel,
alternance d'ombres et de lumières, ...).
–


Zone du pare-brise située devant la
caméra

: encrassée, embuée, givrée,
enneigée, endommagée ou recouverte d'un
autocollant.
–

Marquages au sol absents, usés, masqués
(neige, boue) ou multiples (zones de travaux,
...).
–


Faible distance avec le véhicule qui
précède (marquages au sol non détectés).
–


Routes étroites, sinueuses, ...
Dans certaines conditions de conduite
(chaussée dégradée ou par vent fort), le
système peut émettre des alertes
indépendamment de l'état de vigilance du
conducteur.
Le système peut être perturbé ou ne pas
fonctionner dans les situations
suivantes
:
–

marquages au sol absents, usés, masqués
(neige, boue) ou multiples (zones de travaux),
– faible distance avec le véhicule qui précède
(marquages au sol non détectés),
–

routes étroites, sinueuses...
Aide au stationnement
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre .


À l'aide de capteurs situés dans le pare-chocs,
ce système signale la proximité d'obstacles (ex.
:
piéton, véhicule, arbre, barrière) présents dans
leur champ de détection.
Aide au stationnement arrière
La mise en marche est obtenue par
l'engagement de la marche arrière, confirmée
par un signal sonore.
La mise à l'arrêt est effectuée dès le retrait de la
marche arrière.

137
Conduite

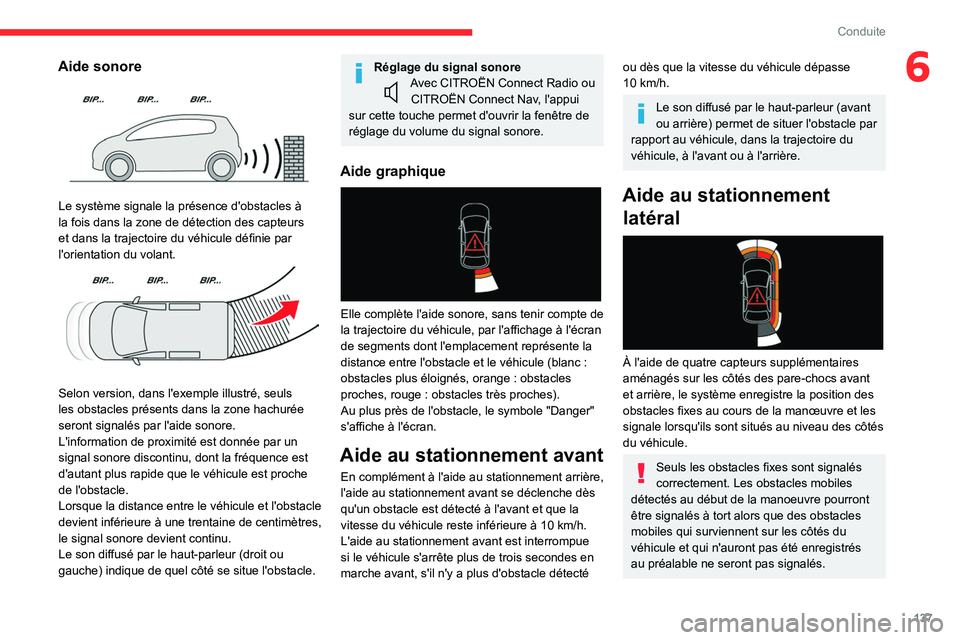

6Aide sonore

Le système signale la présence d'obstacles à
la fois dans la zone de détection des capteurs
et dans la trajectoire du véhicule définie par
l'orientation du volant.


Selon version, dans l'exemple illustré, seuls
les obstacles présents dans la zone hachurée
seront signalés par l'aide sonore.
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence est
d'autant plus rapide que le véhicule est proche
de l'obstacle.
Lorsque la distance entre le véhicule et l'obstacle
devient inférieure à une trentaine de centimètres,
le signal sonore devient continu.
Le son diffusé par le haut-parleur (droit ou
gauche) indique de quel côté se situe l'obstacle.
Réglage du signal sonoreAvec CITROËN Connect Radio ou CITROËN Connect Nav, l'appui
sur cette touche permet d'ouvrir la fenêtre de
réglage du volume du signal sonore.
Aide graphique

Elle complète l'aide sonore, sans tenir compte de
la trajectoire du véhicule, par l'affichage à l'écran
de segments dont l'emplacement représente la
distance entre l'obstacle et le véhicule (blanc
:
obstacles plus éloignés, orange
: obstacles
proches, rouge
: obstacles très proches).
Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Aide au stationnement avant
En complément à l'aide au stationnement arrière,
l'aide au stationnement avant se déclenche dès
qu'un obstacle est détecté à l'avant et que la
vitesse du véhicule reste inférieure à 10
km/h.
L'aide au stationnement avant est interrompue
si le véhicule s'arrête plus de trois secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10 km/h.
Le son diffusé par le haut-parleur (avant
ou arrière) permet de situer l'obstacle par
rapport au véhicule, dans la trajectoire du
véhicule, à l'avant ou à l'arrière.
Aide au stationnement latéral


À l'aide de quatre capteurs supplémentaires
aménagés sur les côtés des pare-chocs avant
et arrière, le système enregistre la position des
obstacles fixes au cours de la manœuvre et les
signale lorsqu'ils sont situés au niveau des côtés
du véhicule.
Seuls les obstacles fixes sont signalés
correctement. Les obstacles mobiles
détectés au début de la manoeuvre pourront
être signalés à tort alors que des obstacles
mobiles qui surviennent sur les côtés du
véhicule et qui n'auront pas été enregistrés
au préalable ne seront pas signalés.

138
Conduite

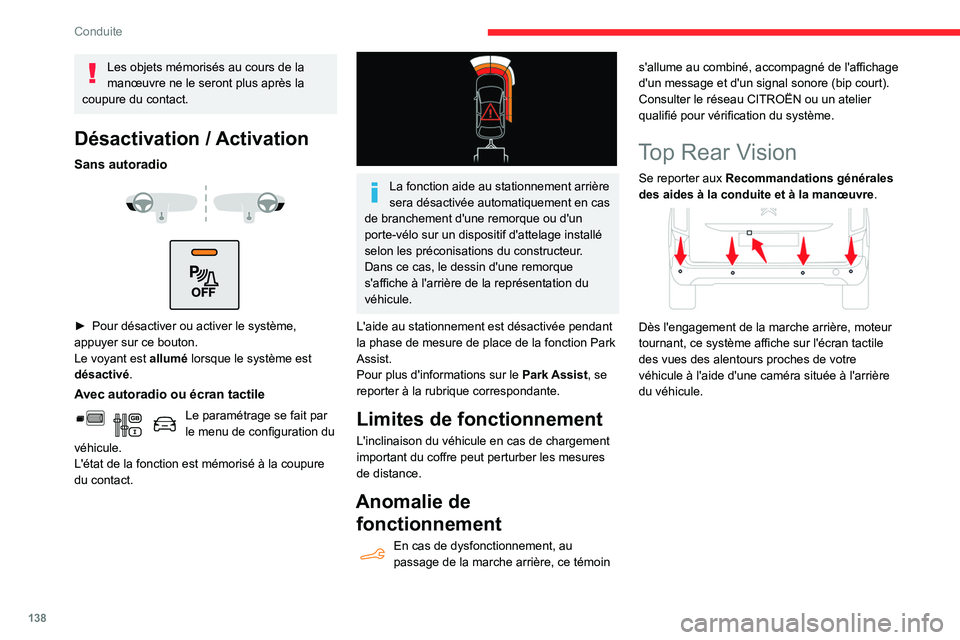

Les objets mémorisés au cours de la
manœuvre ne le seront plus après la
coupure du contact.
Désactivation / Activation
Sans autoradio



► Pour désactiver ou activer le système,
appuyer sur ce bouton.
Le voyant est
allumé lorsque le système est
désactivé .
Avec autoradio ou écran tactile
Le paramétrage se fait par
le menu de configuration du
véhicule.
L'état de la fonction est mémorisé à la coupure
du contact.


La fonction aide au stationnement arrière
sera désactivée automatiquement en cas
de branchement d'une remorque ou d'un
porte-vélo sur un dispositif d'attelage installé
selon les préconisations du constructeur.
Dans ce cas, le dessin d'une remorque
s'affiche à l'arrière de la représentation du
véhicule.
L'aide au stationnement est désactivée pendant
la phase de mesure de place de la fonction Park
Assist.
Pour plus d'informations sur le Park Assist, se
reporter à la rubrique correspondante.
Limites de fonctionnement
L'inclinaison du véhicule en cas de chargement
important du coffre peut perturber les mesures
de distance.
Anomalie de fonctionnement
En cas de dysfonctionnement, au
passage de la marche arrière, ce témoin s'allume au combiné, accompagné de l'affichage
d'un message et d'un signal sonore (bip court).
Consulter le réseau CITROËN ou un atelier
qualifié pour vérification du système.
Top Rear Vision
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre
.


Dès l'engagement de la marche arrière, moteur
tournant, ce système affiche sur l'écran tactile
des vues des alentours proches de votre
véhicule à l'aide d'une caméra située à l'arrière
du véhicule.
