131
Carburant utilisé pour les
moteurs essence
Les moteurs essence sont compatibles avec
les biocarburants conformes aux standards
actuels et futurs européens pouvant être
distribués à la pompe.Essence respectant la norme EN228
en mélange avec un biocarburant
respectant la norme EN15376.
Seule l'utilisation d'additifs carburants
essence respectant la norme B715001 est
autorisée.
Carburant utilisé pour les
moteurs Diesel
Les moteurs Diesel sont compatibles avec les
biocarburants conformes aux standards actuels
et futurs européens pouvant être distribués à
la pompe. Pour plus d'informations, consultez le réseau

CITROËN ou un atelier qualifié.
L'utilisation de tout autre type de (bio)
carburant (huiles végétales ou animales
pures ou diluées, fuel domestique...)
est formellement prohibée (risques
d'endommagement du moteur et du circuit
de carburant). Seule l'utilisation d'additifs carburants
Diesel respectant la norme B715000 est
autorisée.
L'utilisation de carburant B20 ou B30
respectant la norme EN16709 est
possible avec votre moteur Diesel.
Toutefois, cette utilisation, même
occasionnelle, nécessite l'application
stricte des conditions particulières
d'entretien, appelées "Roulages
sévères". Gazole respectant la norme EN16734
en mélange avec un biocarburant
respectant la norme EN14214
(incorporation possible de 0 à 10 %
d'Ester Méthylique d'Acide Gras).
Gazole paraffinique respectant la
norme EN15940 en mélange avec
un biocarburant respectant la norme
EN14214 (incorporation possible de 0 à
7 % d'Ester Méthylique d'Acide Gras).
Gazole respectant la norme EN590
en mélange avec un biocarburant
respectant la norme EN14214
(incorporation possible de 0 à 7 %
d'Ester Méthylique d'Acide Gras).
Déplacement à l'étranger
Certains carburants peuvent endommager le
moteur.
Dans certains pays, il peut être exigé
d'utiliser un type de carburant particulier
(indice d'octane spécifique, appellation
commerciale spécifique, ...) pour garantir le bon
fonctionnement du moteur.
Pour toute information complémentaire,
consultez le point de vente.
Compatibilité des
carburants
Gazole à basse température
Par des températures inférieures à 0 °C (+32 °F),
la formation de paraffines dans les gazoles
de type été peut entraîner un fonctionnement
anormal du circuit d'alimentation en carburant.
Pour éviter cela, il est conseillé d'utiliser des
gazoles de type hiver et de maintenir dans le
réservoir une quantité de carburant supérieure
à 50 % de sa capacité.
Si malgré cela, par des températures
inférieures à -15 °C (+5 °F) le moteur pose des
problèmes de démarrage, il suffira de laisser le
véhicule quelque temps dans un garage ou un
atelier chauffé.
7
Informations pratiques

132

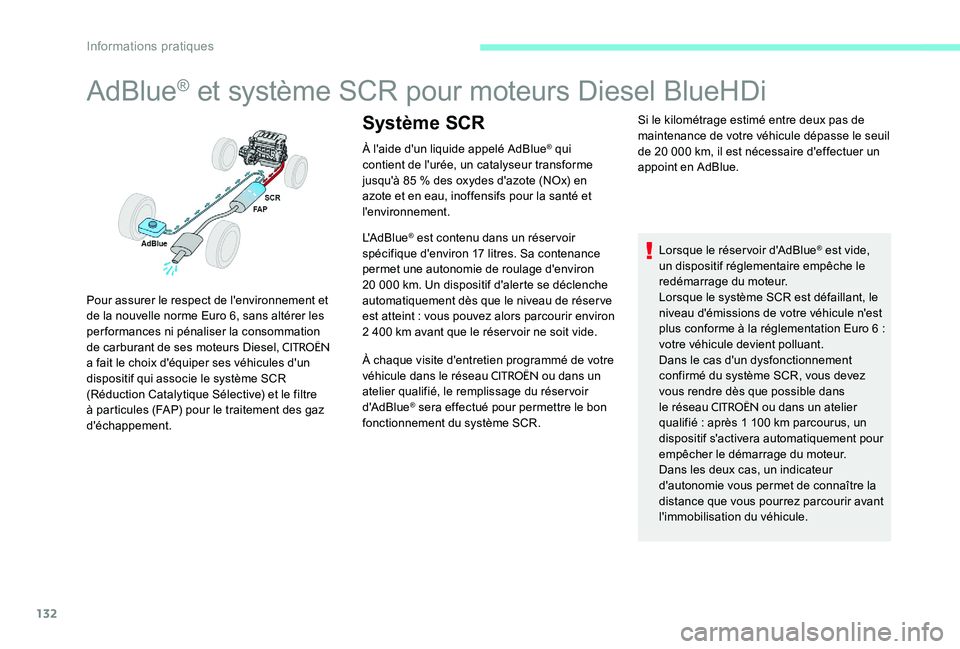

AdBlue® et système SCR pour moteurs Diesel BlueHDi
À l'aide d'un liquide appelé AdBlue® qui
contient de l'urée, un catalyseur transforme
jusqu'à 85 % des oxydes d'azote (NOx) en
azote et en eau, inoffensifs pour la santé et
l'environnement.
L'AdBlue
® est contenu dans un réservoir
spécifique d'environ 17 litres. Sa contenance
permet une autonomie de roulage d'environ
20

000

km. Un dispositif d'alerte se déclenche
automatiquement dès que le niveau de réserve
est atteint
: vous pouvez alors parcourir environ
2

400

km avant que le réservoir ne soit vide.
À chaque visite d'entretien programmé de votre
véhicule dans le réseau
CITROËN ou dans un
atelier qualifié, le remplissage du réservoir
d'AdBlue
® sera effectué pour permettre le bon
fonctionnement du système SCR. Si le kilométrage estimé entre deux pas de
maintenance de votre véhicule dépasse le seuil
de 20
000 km, il est nécessaire d'effectuer un
appoint en AdBlue.
Lorsque le réservoir d'AdBlue
® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant, le
niveau d'émissions de votre véhicule n'est
plus conforme à la réglementation Euro 6
:
votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans
le réseau
CITROËN ou dans un atelier
qualifié

: après 1

100 km parcourus, un
dispositif s'activera automatiquement pour
empêcher le démarrage du moteur.
Dans les deux cas, un indicateur
d'autonomie vous permet de connaître la
distance que vous pourrez parcourir avant
l'immobilisation du véhicule.
Système SCR
Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
performances ni pénaliser la consommation
de carburant de ses moteurs Diesel,
CITROËN
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
Informations pratiques

137
Mode délestage
Système gérant l'utilisation de certaines
fonctions par rapport au niveau d'énergie
restant dans la batterie.
Véhicule roulant, le délestage neutralise
temporairement certaines fonctions, telles que
l'air conditionné, le dégivrage de la lunette
arrière...
Les fonctions neutralisées sont
automatiquement réactivées dès que les
conditions le permettent.
Mode économie d'énergie
Système gérant la durée d'utilisation de
certaines fonctions pour préserver une charge
suffisante de la batterie.
Après l'arrêt du moteur, vous pouvez encore
utiliser, pendant une durée cumulée maximale
d'environ trente minutes, des fonctions telles
que le système audio et télématique, les
essuie-vitres, les feux de croisement, les
plafonniers,


...Entrée dans le mode
Une fois ce temps écoulé, un message d'entrée
en mode économie d'énergie apparaît sur
l'écran et les fonctions actives sont mises en
veille.
Si une communication téléphonique est
engagée au même moment, celle-ci sera
maintenue pendant 10 minutes environ avec le
kit mains-libres de votre autoradio.
Sortie du mode
Ces fonctions seront réactivées
automatiquement à la prochaine utilisation du
véhicule.
F

P
our retrouver l'usage immédiat de ces
fonctions, démarrez le moteur et laissez-le
tourner au moins cinq
minutes.
Une batterie déchargée ne permet pas le
démarrage du moteur (voir paragraphe
correspondant).
7
Informations pratiques

138
Changement d'un balai d'essuie-vitre
Avant démontage d'un balai
avant
F Dans la minute qui suit la coupure du contact, actionnez la commande d'essuie-
vitre pour positionner les balais en milieu
de pare-brise.
Démontage
F Soulevez le bras correspondant.
F D éclippez le balai et retirez-le.
Remontage
F Mettez en place le nouveau balai correspondant et clippez-le.
F

R
abattez le bras avec précaution.
Après remontage d'un balai
avant
F Mettez le contact.
F A ctionnez de nouveau la commande
d'essuie-vitre pour ranger les balais.
Informations pratiques

139
Attelage d'une remorque
Votre véhicule est essentiellement conçu pour
le transport des personnes et de bagages,
mais peut également être utilisé pour tracter
une remorque.Nous vous recommandons d'utiliser les
attelages et leurs faisceaux d'origine
CITROËN qui ont été testés et homologués
dès la conception de votre véhicule et
de confier le montage de ce dispositif au
réseau
CITROËN ou à un atelier qualifié.
En cas de montage hors réseau CITROËN,
ce montage doit se faire impérativement
en suivant les préconisations du
constructeur. La conduite avec remorque soumet le
véhicule tracteur à des sollicitations plus
importantes et exige de son conducteur
une attention particulière.
Pour plus d'informations sur les Conseils
de conduite
, notamment en cas
d'attelage, reportez-vous à la rubrique
correspondante.
Veuillez respecter les masses
remorquables maximum autorisées,
indiquées sur le certificat d'immatriculation
ou dans les caractéristiques techniques
de votre véhicule.
Écran(s) grand froid
(Selon pays de commercialisation.)
Dispositif(s) amovible(s) permettant d'éviter
l'amoncellement de neige au niveau du
ventilateur de refroidissement du radiateur.
Selon version, vous disposez d'un ou de deux
écrans.
Montage
F Présentez l'écran grand froid devant le pare-chocs avant.
F

A
ppuyez sur son pourtour pour clipper un à
un ses éléments de fixation.
Démontage
F À l'aide d'un tournevis, faites levier pour déclipper un à un les éléments de fixation
de chaque écran.
N'oubliez pas de retirer l'écran (ou les
écrans) grand froid en cas de
:
-
T

empérature extérieure supérieure à
10 °C.
-


Remorquage.
-

V
itesse supérieure à 120 km/h.
Respectez la législation en vigueur dans
le pays dans lequel vous roulez. Pour plus d'informations sur les Masses

(et les charges remorquables en fonction
de votre véhicule), reportez-vous à la
rubrique correspondante.
7
Informations pratiques

140
Conseils d'entretien
Les recommandations générales d'entretien
de votre véhicule sont détaillées dans le carnet
d’entretien et de garanties.
Barres de toit
Pour des raisons de sécurité et pour éviter
d'endommager le toit, il est impératif d'utiliser
les barres de toit transversales référencées
pour votre véhicule.
Pour installer les barres de toit, vous devez les
fixer exclusivement aux quatre points d'ancrage
situés sur le cadre de pavillon. Ces points sont
masqués par les portes du véhicule lorsqu'elles
sont fermées.
Les fixations des barres de toit comportent
un goujon qu'il faut introduire dans l'orifice de
chacun des points d'ancrage.
Respectez les consignes de montage et les
conditions d'utilisation indiquées dans la notice
livrée avec les barres de toit.Poids maximal autorisé sur les barres de
toit
: 75

kg.
Si la hauteur dépasse 40
cm, adaptez la
vitesse du véhicule en fonction du profil de
la route, afin de ne pas endommager les
barres de toit et les fixations sur le toit.
Veuillez vous référer aux législations
nationales afin de respecter la
réglementation du transport d'objets plus
longs que le véhicule.
Informations pratiques

143
Vérifiez régulièrement tous ces niveaux dans le respect du plan d'entretien du constructeur. Faites l'appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d'un niveau, faites vérifier le circuit correspondant par le réseau CITROËN ou par un atelier qualifié.
Lors d'intervention sous le capot, faites attention, car certaines zones du moteur peuvent être extrêmement chaudes (risque de brûlure) et le
moto-ventilateur peut se mettre en marche à tout instant (même contact coupé).
Vérification des niveaux
Niveau d'huile moteur
Pour assurer la fiabilité de la mesure, votre
véhicule doit être stationné sur une sur face
plane, moteur à l'arrêt depuis plus de
30


minutes.Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges).
CITROËN vous préconise un contrôle, avec
appoint si nécessaire, tous les 5 000 km.
La vérification de ce niveau
s'effectue avec la jauge manuelle,
située sous le capot moteur. Pour
localiser cette jauge, reportez-vous
à la description de votre sous-capot
moteur.
Vérification avec la jauge
manuelle
Pour plus d'informations sur , et notamment
l'emplacement de la jauge manuelle, reportez-
vous à la rubrique correspondante.
F

S
aisissez la jauge par son embout coloré
et dégagez-la complètement.
F

E
ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R
emettez la jauge en place, jusqu'en
butée, puis retirez-la de nouveau pour
effectuer un contrôle visuel
: le niveau
correct doit se situer entre les repères A
et B . Si vous constatez que le niveau est situé au-
dessus du repère A ou au-dessous du repère
B
, ne démarrez pas le moteur.
-

S
i le niveau MAXI (A)
est dépassé (risque de
détérioration du moteur),
faites appel au réseau
CITROËN ou à un atelier
qualifié.
-

S

i le niveau MINI
(B) n'est pas atteint,
effectuez impérativement
un complément d'huile
moteur.
7
Informations pratiques

144
Complément d'huile moteur
Caractéristiques de l'huile
L'huile doit correspondre à votre motorisation
et être conforme aux recommandations du
constructeur.
Reportez-vous à la description des sous-
capots moteurs pour repérer l'emplacement
du bouchon du réservoir dans le compartiment
moteur de votre véhicule.
F
D
évissez le bouchon du réservoir pour
accéder à l'orifice de remplissage.
F

V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F

C
omplétez le niveau, si nécessaire.
F

A
près vérification du niveau, revissez
soigneusement le bouchon du réservoir et
replacez la jauge dans son compartiment.
Vidange du moteur
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Pour préserver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur.
Niveau du liquide de frein
Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l'usure des plaquettes de
frein.
Vidange du circuit
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Informations pratiques

146
Contrôles
Sauf indication contraire, contrôlez ces éléments, conformément au plan d'entretien du
constructeur et en fonction de votre motorisation.
Sinon, faites-les contrôler par le réseau
CITROËN ou par un atelier qualifié.
Batterie 12 V
Pour plus d'informations et de précaution
à prendre avant toute intervention sur la
Batterie 12 V, reportez-vous à la rubrique
correspondante. La batterie est sans entretien.
Néanmoins, vérifiez régulièrement
le serrage des cosses vissées (pour
les versions sans collier rapide) et
l'état de propreté des branchements.
Filtre à air et filtre habitacle
En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du véhicule
(conduite urbaine...), changez-les si
nécessaire deux fois plus souvent
.
Un filtre habitacle encrassé peut détériorer les
per formances du système d'air conditionné et
générer des odeurs indésirables. Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de ces
éléments.
Filtre à huile
Changez le filtre à huile à chaque
vidange d'huile moteur.
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément.
Filtre à particules (Diesel)
Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant à une
vitesse d'au moins 60
km/h jusqu'à l'extinction
du témoin.
Si le témoin reste affiché, il s'agit d'un manque
d'additif


; reportez-vous au paragraphe "Niveau
d'additif gasoil". ou Le début de saturation du filtre
à particules vous est indiqué
par l'allumage fixe de ce témoin,
accompagné d'un message d'alerte
sur l'écran (si présence d'un
af ficheur).
Sur un véhicule neuf, les premières
opérations de régénération du filtre
à particules peuvent s'accompagner
d'odeurs de "brûlé" qui sont par faitement
normales.
Après un fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, vous pouvez exceptionnellement
constater des émissions de vapeur d'eau
à l'échappement, lors d'accélérations.
Celles-ci sont sans conséquence sur
le comportement du véhicule et sur
l'environnement.
Informations pratiques

148
Panne de carburant (Diesel)
Pour les véhicules équipés d'un moteur HDi,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant.
Pour plus d'informations sur les Moteurs,
et notamment la localisation des différents
éléments présents sous le capot, reportez-vous
à la rubrique correspondante.
Pour plus d'informations sur le Détrompeur
carburant (Diesel) , reportez-vous à la rubrique
correspondante.
Si le moteur ne démarre pas du premier
coup, n'insistez pas sur le démarreur
;
recommencez la procédure.Moteur HDi 92
F Remplissez le réservoir de carburant avec au moins cinq litres de gazole.
F

O
uvrez le capot moteur.
F

A
ctionnez la pompe de réamorçage jusqu'à
obtenir son durcissement (le premier appui
peut être dur).
F

A
ctionnez le démarreur jusqu'à la mise en
route du moteur (au cas où le moteur ne
démarrerait pas à la première sollicitation,
attendez environ 15
secondes puis
recommencez).
F

S
ans résultat après quelques tentatives,
réactionnez la pompe de réamorçage puis
le démarreur.
F

R
efermez le capot moteur.
Moteurs BlueHDi
F Remplissez le réservoir de carburant avec au moins cinq litres de gazole.
F

M
ettez le contact (sans mettre en route le
moteur).
F

A
ttendez 6 secondes environ et coupez le
contact.
F

R
épétez l'opération 10 fois.
F

A
ctionnez le démarreur pour mettre en
route le moteur.
En cas de panne
