CITROEN C3 AIRCROSS 2019 Instrukcja obsługi (in Polish)

129
W samochodach wyposażonych
w manualną skrzynię biegów strzałce
może towarzyszyć cyfra oznaczająca
zalecany bieg.
Wspomaganie ruszania
na wzniesieniu
Podczas ruszania na wzniesieniu układ
przez chwilę (około 2 sekundy) podtrzymuje
działanie hamulców, co umożliwia kierowcy
przeniesienie stopy z
pedału hamulca na pedał
przyspieszenia.
Funkcja ta działa wyłącznie wtedy, gdy:
-

s
amochód jest nieruchomy i pedał hamulca
jest wciśnięty,
-

n
achylenie drogi spełnia określone warunki,
-

d
rzwi kierowcy są zamknięte.
Nie opuszczać samochodu podczas fazy
podtrzymywania działania hamulców przez
układ wspomagania ruszania na wzniesieniu.
W przypadku konieczności wyjścia
z samochodu przy pracującym silniku należy
ręcznie zaciągnąć hamulec postojowy,
a
następnie sprawdzić, czy kontrolka hamulca
postojowego w
zestawie wskaźników świeci
w
sposób ciągły.
Funkcji wspomagania ruszania na
wzniesieniu nie można wyłączyć.
Jednak użycie hamulca postojowego
do unieruchomienia pojazdu przerywa
działanie funkcji.
Podczas ruszania pod górę układ chwilowo
podtrzymuje działanie hamulców po
zwolnieniu pedału hamulca:
W wersji z
manualną skrzynią biegów, gdy
włączony jest pier wszy bieg lub położenie
neutralne.
W wersji z
automatyczną skrzynią biegów,
jeżeli wybrano położenie D lub M .Kiedy samochód stoi na pochyłości
opadającej z
włączonym wstecznym
biegiem, pozostaje on unieruchomiony
przez krótką chwilę po zwolnieniu pedału
hamulca.
Usterka
W przypadku usterki układu zapala się ta
kontrolka i zostaje wyświetlony komunikat.
Należy skontaktować się z
ASO sieci
CITROËN lub z
warsztatem specjalistycznym
w
celu sprawdzenia układu.
Stop & Start
Układ Stop & Start przełącza chwilowo silnik
w stan czuwania – tryb STOP – w okresach
przer w w
ruchu (czer wone światła, korki itp.).
Silnik uruchamia się automatycznie – tryb
START – gdy tylko kierowca chce ruszyć.
Rozruch następuje natychmiast, szybko i
cicho.
Układ Stop & Start doskonale nadaje się do
użytku w
mieście i umożliwia obniżenie zużycia
paliwa, emisji zanieczyszczeń oraz poziomu
hałasu podczas postoju.
6
Jazda

130
Przełączenie silnika do
trybu STOP
Ta kontrolka zapala się w zestawie
w skaźników i silnik przełącza się
automatycznie w
tryb czuwania:
-

w p

rzypadku manualnej skrzyni
biegów , na postoju, po ustawieniu dźwigni
w

położeniu neutralnym i zwolnieniu pedału
sprzęgła;
-

w s

amochodach z automatyczną
skrzynią biegów – w stojącym pojeździe
po wciśnięciu pedału hamulca lub
ustawieniu wybieraka w
położeniu N.
Licznik czasu układu Stop &
Start.
(minuty/sekundy albo godziny/
minuty)
Dla zapewnienia wygody podczas
parkowania tryb STOP nie uruchamia
się przez kilka sekund po wyłączeniu
wstecznego biegu.
Układ Stop & Start nie wpływa na
działanie układów samochodu, np. układu
hamulcowego, układu wspomagania
kierownicy itd. Nigdy nie tankować paliwa, gdy silnik
działa w
trybie STOP. Bezwzględnie
wyłączyć zapłon przyciskiem „START/
STO P ”.
Jeżeli samochód jest wyposażony w
ten układ,
licznik czasu zlicza sumę czasów tr wania
przejścia w
tryb STOP podczas podróży.
Jest on zerowany po każdym włączeniu
zapłonu.
Przypadki szczególne: tryb STOP
niedostępny
Tryb STOP nie włącza się, gdy:
- s amochód znajduje się na dużej pochyłości
(wznoszącej lub opadającej),
-

d
rzwi kierowcy są otwarte,
-

p
as bezpieczeństwa kierowcy jest odpięty,
-

p
rędkość samochodu nie przekroczyła
10
km/h od momentu ostatniego rozruchu,
-

s
ilnik musi pracować w celu utrzymania
komfortowej temperatury w
kabinie,
-

w
łączone jest osuszanie szyb,
-

n
iektóre warunki szczególne (ładowanie
akumulatora, temperatura silnika,
wspomaganie hamowania, regulacja
temperatury) wymagają tego w
celu
sterowania układem.
Przełączenie silnika do
trybu START
Ta kontrolka gaśnie i silnik włącza
s ię ponownie automatycznie:
-

w s

amochodach z manualną skrzynią
biegów , gdy wciśnie się całkowicie pedał
sprzęgła;
-

w s

amochodach z automatyczną
skrzynią biegów:
•

g

dy wybierak biegów jest ustawiony
w

położeniu D lub M , a
pedał hamulca
zostanie zwolniony;
•

l

ub gdy wybierak biegów jest ustawiony
w

położeniu N i pedał hamulca jest
zwolniony, a
wybierak biegów zostanie
ustawiony w
położeniu D lub M ;
•

l

ub po włączeniu wstecznego biegu.
Przypadki szczególne:
automatyczne włączenie się
trybu START
W celu zapewnienia bezpieczeństwa lub
komfortu w pojeździe tryb START włącza się
automatycznie, gdy:
-

d
rzwi kierowcy zostaną otwarte,
-

p
as bezpieczeństwa kierowcy zostanie
o d p i ę t y,
-

p
o przekroczeniu prędkości 3 km/h,
-

o
kreślone warunki szczególne (ładowanie
akumulatora, temperatura silnika,
wspomaganie hamowania, regulacja
temperatury) wymagają tego w
celu
sterowania układem lub pojazdem.
W takim przypadku ta kontrolka
miga przez kilka sekund, a

potem
gaśnie.
Działanie to jest jak najbardziej normalne.
Jazda

131

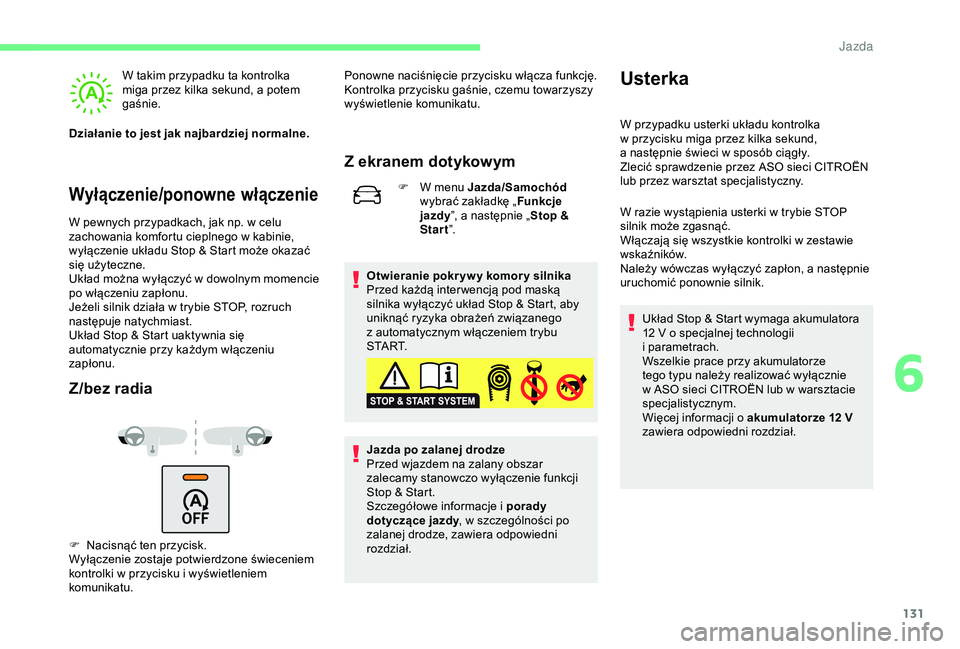

Wyłączenie/ponowne włączenie
W takim przypadku ta kontrolka
miga przez kilka sekund, a potem
gaśnie.
Działanie to jest jak najbardziej normalne.
W pewnych przypadkach, jak np. w
celu
zachowania komfortu cieplnego w
kabinie,
wyłączenie układu Stop & Start może okazać
się użyteczne.
Układ można wyłączyć w
dowolnym momencie
po włączeniu zapłonu.
Jeżeli silnik działa w
trybie STOP, rozruch
następuje natychmiast.
Układ Stop & Start uaktywnia się
automatycznie przy każdym włączeniu
zapłonu.
Z/bez radia
F Nacisnąć ten przycisk.
Wyłączenie zostaje potwierdzone świeceniem
kontrolki w
przycisku i wyświetleniem
komunikatu. Ponowne naciśnięcie przycisku włącza funkcję.
Kontrolka przycisku gaśnie, czemu towarzyszy
wyświetlenie komunikatu.
Z ekranem dotykowym
F W menu Jazda/Samochód

wybrać zakładkę „ Funkcje
jazdy ”, a
następnie „Stop &
Start ”.
Otwieranie pokr yw y komor y silnika
Przed każdą inter wencją pod maską
silnika wyłączyć układ Stop & Start, aby
uniknąć ryzyka obrażeń związanego
z

automatycznym włączeniem trybu
S TA R T.
Jazda po zalanej drodze
Przed wjazdem na zalany obszar
zalecamy stanowczo wyłączenie funkcji
Stop & Start.
Szczegółowe informacje i
porady
dotyczące jazdy , w
szczególności po
zalanej drodze, zawiera odpowiedni
rozdział. W razie wystąpienia usterki w
trybie STOP
silnik może zgasnąć.
Włączają się wszystkie kontrolki w
zestawie
wskaźników.
Należy wówczas wyłączyć zapłon, a
następnie
uruchomić ponownie silnik.
Układ Stop & Start wymaga akumulatora
12
V o specjalnej technologii
i
par

ametrach.
Wszelkie prace przy akumulatorze
tego typu należy realizować wyłącznie
w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Więcej informacji o
akumulatorze 12 V
zawiera odpowiedni rozdział.
Usterka
W przypadku usterki układu kontrolka
w przycisku miga przez kilka sekund,
a
następnie świeci w sposób ciągły.
Zlecić sprawdzenie przez ASO sieci CITROËN
lub przez warsztat specjalistyczny.
6
Jazda

132

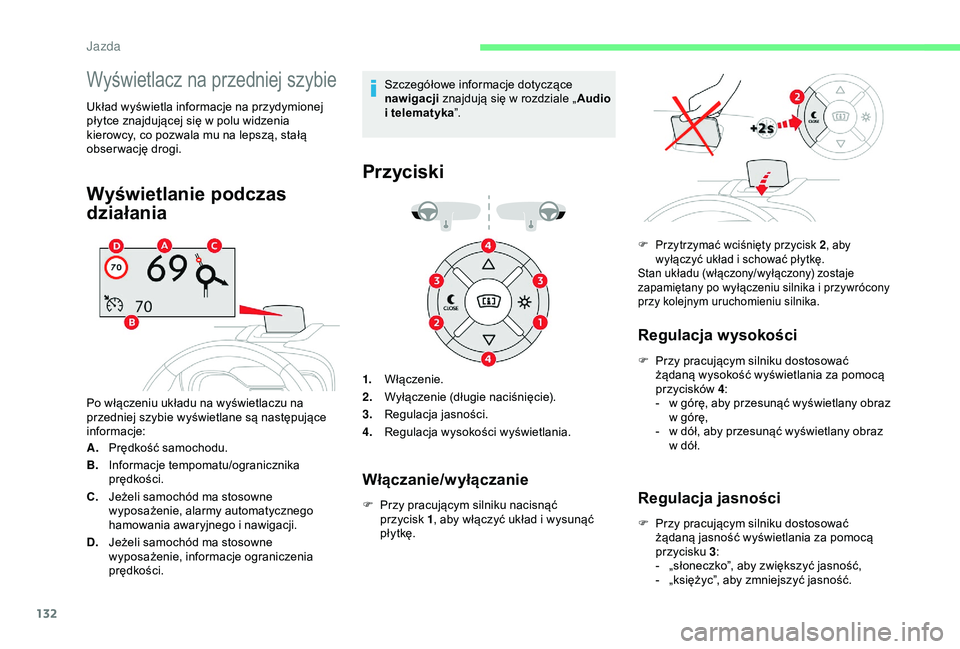

Wyświetlacz na przedniej szybie
Układ wyświetla informacje na przydymionej
płytce znajdującej się w polu widzenia
kierowcy, co pozwala mu na lepszą, stałą
obser wację drogi.
Wyświetlanie podczas
działania
Po włączeniu układu na wyświetlaczu na
przedniej szybie wyświetlane są następujące
informacje:
A. Prędkość samochodu.
B. Informacje tempomatu/ogranicznika
prędkości.
C. Jeżeli samochód ma stosowne
wyposażenie, alarmy automatycznego
hamowania awaryjnego i
nawigacji.
D. Jeżeli samochód ma stosowne
wyposażenie, informacje ograniczenia
prędkości. Szczegółowe informacje dotyczące
nawigacji
znajdują się w rozdziale „
Audio
i telematyka
”.
Przyciski
1.Włączenie.
2. Wyłączenie (długie naciśnięcie).
3. Regulacja jasności.
4. Regulacja wysokości wyświetlania.
F

P
rzy pracującym silniku nacisnąć
przycisk
1, aby włączyć układ i
wysunąć
płytkę.
Regulacja wysokości
F Przy pracującym silniku dostosować żądaną wysokość wyświetlania za pomocą
przycisków 4:
-

w g
órę, aby przesunąć wyświetlany obraz
w
górę,
-

w d
ół, aby przesunąć wyświetlany obraz
w
dół.
Regulacja jasności
F Przy pracującym silniku dostosować żądaną jasność wyświetlania za pomocą
przycisku
3:
-

„
słoneczko”, aby zwiększyć jasność,
-

„
księżyc”, aby zmniejszyć jasność.
Włączanie/wyłączanie
F Przytrzymać wciśnięty przycisk 2 , aby
wyłączyć układ i schować płytkę.
Stan układu (włączony/wyłączony) zostaje
zapamiętany po wyłączeniu silnika i
przywrócony
przy kolejnym uruchomieniu silnika.
Jazda

133

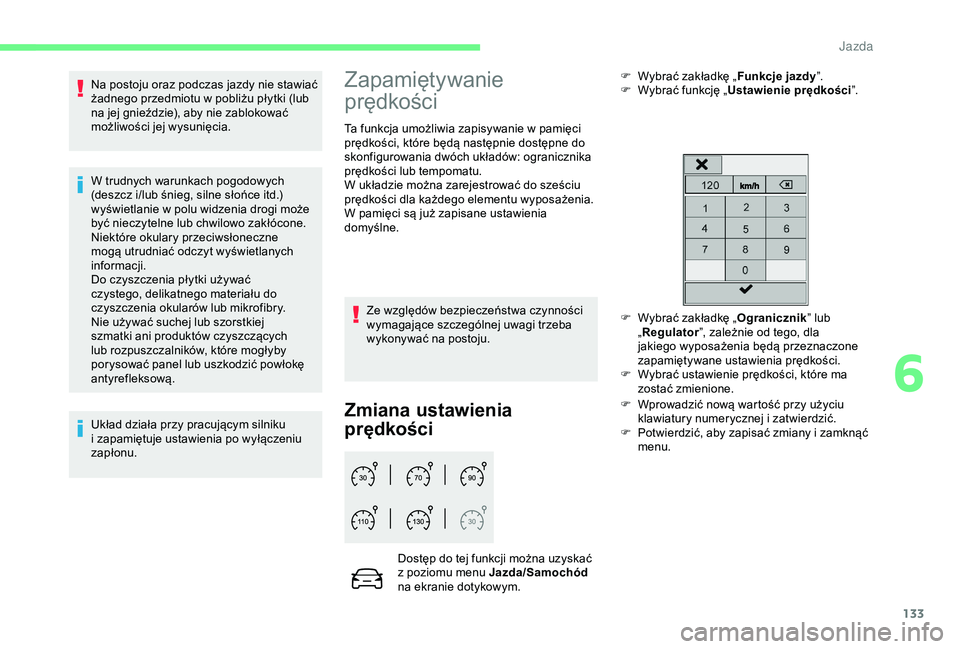

Na postoju oraz podczas jazdy nie stawiać
żadnego przedmiotu w pobliżu płytki (lub
na jej gnieździe), aby nie zablokować
możliwości jej wysunięcia.
W trudnych warunkach pogodowych
(deszcz i/lub śnieg, silne słońce itd.)
wyświetlanie w
polu widzenia drogi może
być nieczytelne lub chwilowo zakłócone.
Niektóre okulary przeciwsłoneczne
mogą utrudniać odczyt wyświetlanych
informacji.
Do czyszczenia płytki używać
czystego, delikatnego materiału do
czyszczenia okularów lub mikrofibry.
Nie używać suchej lub szorstkiej
szmatki ani produktów czyszczących
lub rozpuszczalników, które mogłyby
porysować panel lub uszkodzić powłokę
antyrefleksową.
Układ działa przy pracującym silniku
i
zapamiętuje ustawienia po wyłączeniu
zapłonu.Zapamiętywanie
prędkości
Ta funkcja umożliwia zapisywanie w pamięci
p rędkości, które będą następnie dostępne do
skonfigurowania dwóch układów: ogranicznika
prędkości lub tempomatu.
W układzie można zarejestrować do sześciu
prędkości dla każdego elementu wyposażenia.
W pamięci są już zapisane ustawienia
domyślne.
Ze względów bezpieczeństwa czynności
wymagające szczególnej uwagi trzeba
wykonywać na postoju.
Zmiana ustawienia
prędkości
Dostęp do tej funkcji można uzyskać
z poziomu menu Jazda/Samochód
na ekranie dotykowym. F

W
ybrać zakładkę „
Funkcje jazdy”.
F
W
ybrać funkcję „
Ustawienie prędkości ”.
F
W
ybrać zakładkę „
Ogranicznik” lub
„ Regulator ”, zależnie od tego, dla
jakiego wyposażenia będą przeznaczone
zapamiętywane ustawienia prędkości.
F
W
ybrać ustawienie prędkości, które ma
zostać zmienione.
F
W
prowadzić nową wartość przy użyciu
klawiatury numerycznej i zatwierdzić.
F
P
otwierdzić, aby zapisać zmiany i zamknąć
menu.
6
J

134

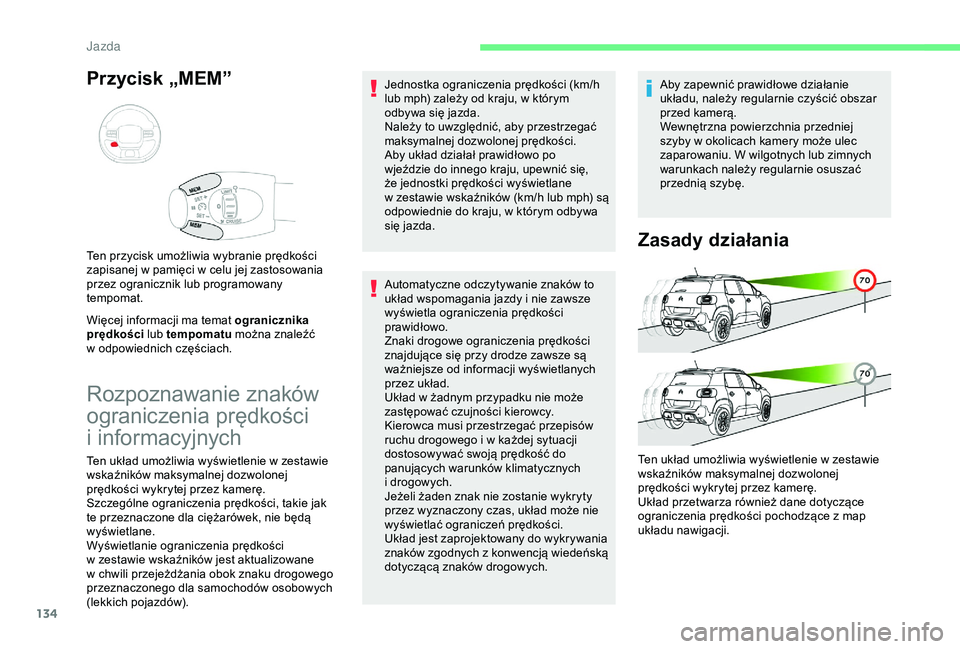

Przycisk „MEM”
Więcej informacji ma temat ogranicznika
prędkości lub tempomatu można znaleźć
w
odpowiednich częściach.
Ten przycisk umożliwia wybranie prędkości
zapisanej w
pamięci w celu jej zastosowania
przez ogranicznik lub programowany
tempomat.
Rozpoznawanie znaków
ograniczenia prędkości
i
in

formacyjnych
Jednostka ograniczenia prędkości (km/h
lub mph) zależy od kraju, w którym
odbywa się jazda.
Należy to uwzględnić, aby przestrzegać
maksymalnej dozwolonej prędkości.
Aby układ działał prawidłowo po
wjeździe do innego kraju, upewnić się,
że jednostki prędkości wyświetlane
w
zestawie wskaźników (km/h lub mph) są
odpowiednie do kraju, w
którym odbywa
się jazda.
Automatyczne odczytywanie znaków to
układ wspomagania jazdy i
nie zawsze
wyświetla ograniczenia prędkości
prawidłowo.
Znaki drogowe ograniczenia prędkości
znajdujące się przy drodze zawsze są
ważniejsze od informacji wyświetlanych
przez układ.
Układ w
żadnym przypadku nie może
zastępować czujności kierowcy.
Kierowca musi przestrzegać przepisów
ruchu drogowego i
w każdej sytuacji
dostosowywać swoją prędkość do
panujących warunków klimatycznych
i
drogowych.
Jeżeli żaden znak nie zostanie wykryty
przez wyznaczony czas, układ może nie
wyświetlać ograniczeń prędkości.
Układ jest zaprojektowany do wykrywania
znaków zgodnych z
konwencją wiedeńską
dotyczącą znaków drogowych. Aby zapewnić prawidłowe działanie
układu, należy regularnie czyścić obszar
przed kamerą.
Wewnętrzna powierzchnia przedniej
szyby w
okolicach kamery może ulec
zaparowaniu. W wilgotnych lub zimnych
warunkach należy regularnie osuszać
przednią szybę.
Zasady działania
Ten układ umożliwia wyświetlenie w zestawie
w skaźników maksymalnej dozwolonej
prędkości wykrytej przez kamerę.
Układ przetwarza również dane dotyczące
ograniczenia prędkości pochodzące z
map
układu nawigacji.
Ten układ umożliwia wyświetlenie w

zestawie
wskaźników maksymalnej dozwolonej
prędkości wykrytej przez kamerę.
Szczególne ograniczenia prędkości, takie jak
te przeznaczone dla ciężarówek, nie będą
wyświetlane.
Wyświetlanie ograniczenia prędkości
w

zestawie wskaźników jest aktualizowane
w

chwili przejeżdżania obok znaku drogowego
przeznaczonego dla samochodów osobowych
(lekkich pojazdów).

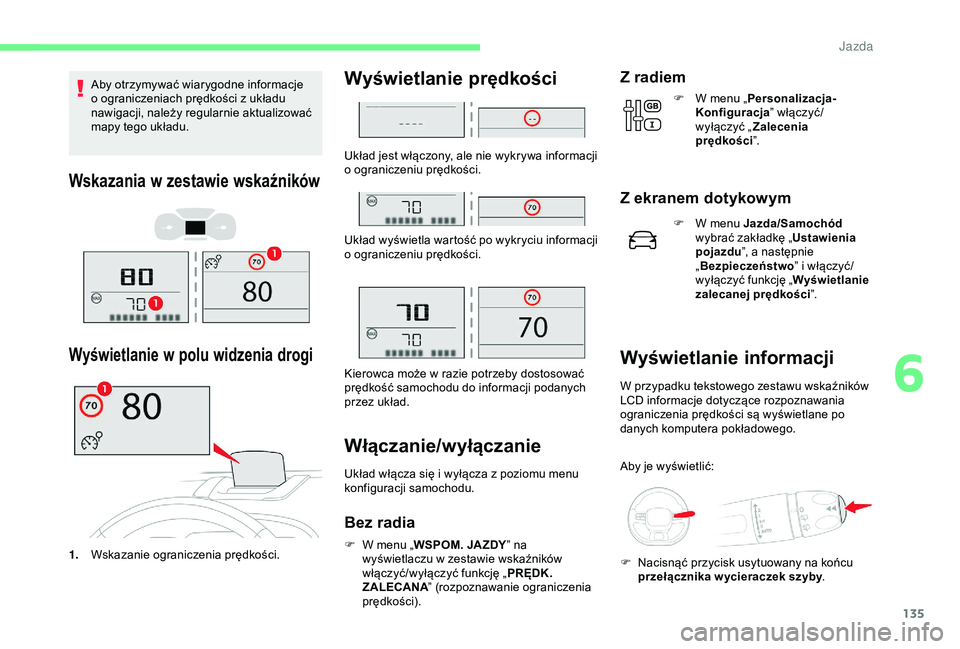

J

135
Aby otrzymywać wiarygodne informacje
o ograniczeniach prędkości z układu
nawigacji, należy regularnie aktualizować
mapy tego układu.
Wskazania w z estawie wskaźników
Wyświetlanie w p olu widzenia drogi
1.Wskazanie ograniczenia prędkości.
Wyświetlanie prędkości
Układ jest włączony, ale nie wykrywa informacji
o
ograniczeniu prędkości.
Układ wyświetla wartość po wykryciu informacji
o
ograniczeniu prędkości.
Kierowca może w
razie potrzeby dostosować
prędkość samochodu do informacji podanych
przez układ.
Włączanie/wyłączanie
Układ włącza się i wyłącza z poziomu menu
k onfiguracji samochodu.
Bez radia
F W menu „ WSPOM. JA ZDY ” na
wyświetlaczu w zestawie wskaźników
włączyć/wyłączyć funkcję „ PRĘDK.
ZALECANA ” (rozpoznawanie ograniczenia
prędkości).
Z radiem
F W menu „ Personalizacja-
Konfiguracja ” włączyć/
wyłączyć „ Zalecenia
prędkości ”.
Z ekranem dotykowym
F W menu Jazda/Samochód
wybrać zakładkę „ Ustawienia
pojazdu ”, a
następnie
„ Bezpieczeństwo ” i
włączyć/
w y ł ąc z yć funkcję „ Wyświetlanie
zalecanej prędkości ”.
Wyświetlanie informacji
W przypadku tekstowego zestawu wskaźników
LCD informacje dotyczące rozpoznawania
ograniczenia prędkości są wyświetlane po
danych komputera pokładowego.
Aby je wyświetlić:
F

N
acisnąć przycisk usytuowany na końcu
przełącznika w ycieraczek szyby .
6

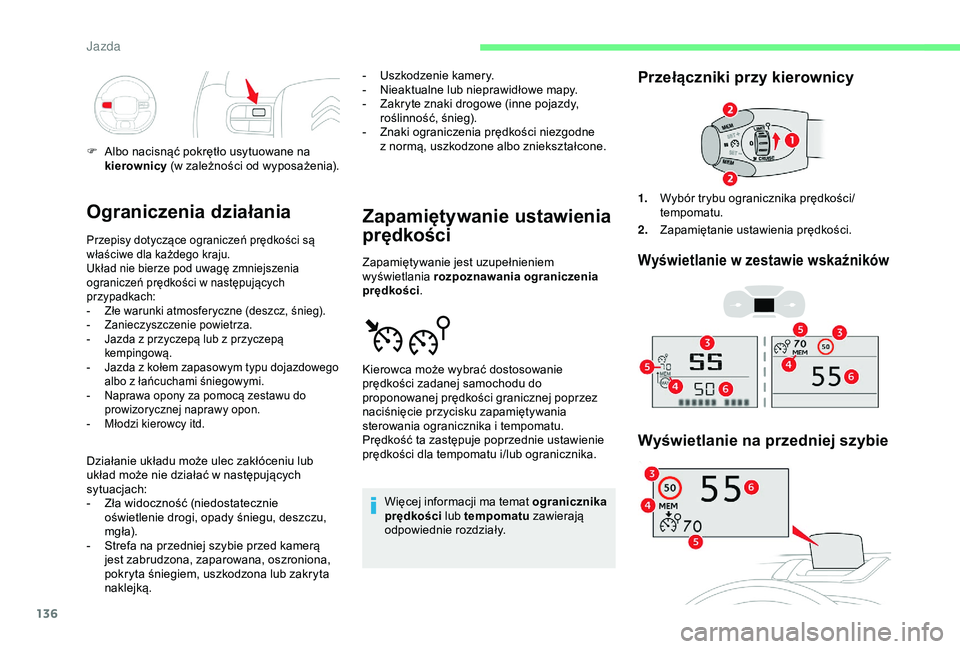

Jazda

136
Ograniczenia działania
Przepisy dotyczące ograniczeń prędkości są
właściwe dla każdego kraju.
Układ nie bierze pod uwagę zmniejszenia
ograniczeń prędkości w następujących
przypadkach:
-

Z
łe warunki atmosferyczne (deszcz, śnieg).
-
Z

anieczyszczenie powietrza.
-

J
azda z przyczepą lub z przyczepą
kempingową.
-

J
azda z kołem zapasowym typu dojazdowego
albo z
łańcuchami śniegowymi.
-

N
aprawa opony za pomocą zestawu do
prowizorycznej naprawy opon.
-

M
łodzi kierowcy itd.
F Albo nacisnąć pokrętło usytuowane na kierownicy (w
zależności od wyposażenia).
Działanie układu może ulec zakłóceniu lub
układ może nie działać w
następujących
sytuacjach:
-

Z
ła widoczność (niedostatecznie
oświetlenie drogi, opady śniegu, deszczu,
m g ł a).
-

S
trefa na przedniej szybie przed kamerą
jest zabrudzona, zaparowana, oszroniona,
pokryta śniegiem, uszkodzona lub zakryta
naklejką.
Zapamiętywanie ustawienia
prędkości
Zapamiętywanie jest uzupełnieniem
wyświetlania rozpoznawania ograniczenia
prędkości .
Więcej informacji ma temat ogranicznika
prędkości lub tempomatu zawierają
odpowiednie rozdziały.
Przełączniki przy kierownicy
Wyświetlanie w zestawie wskaźników
Wyświetlanie na przedniej szybie
Kierowca może wybrać dostosowanie
prędkości zadanej samochodu do
proponowanej prędkości granicznej poprzez
naciśnięcie przycisku zapamiętywania
sterowania ogranicznika i
tempomatu.
Prędkość ta zastępuje poprzednie ustawienie
prędkości dla tempomatu i/lub ogranicznika. 1.
Wybór trybu ogranicznika prędkości/
tempomatu.
2. Zapamiętanie ustawienia prędkości.
-
U
szkodzenie kamery.
-
N
ieaktualne lub nieprawidłowe mapy.
-
Z
akryte znaki drogowe (inne pojazdy,
roślinność, śnieg).
-
Z
naki ograniczenia prędkości niezgodne
z normą, uszkodzone albo zniekształcone.

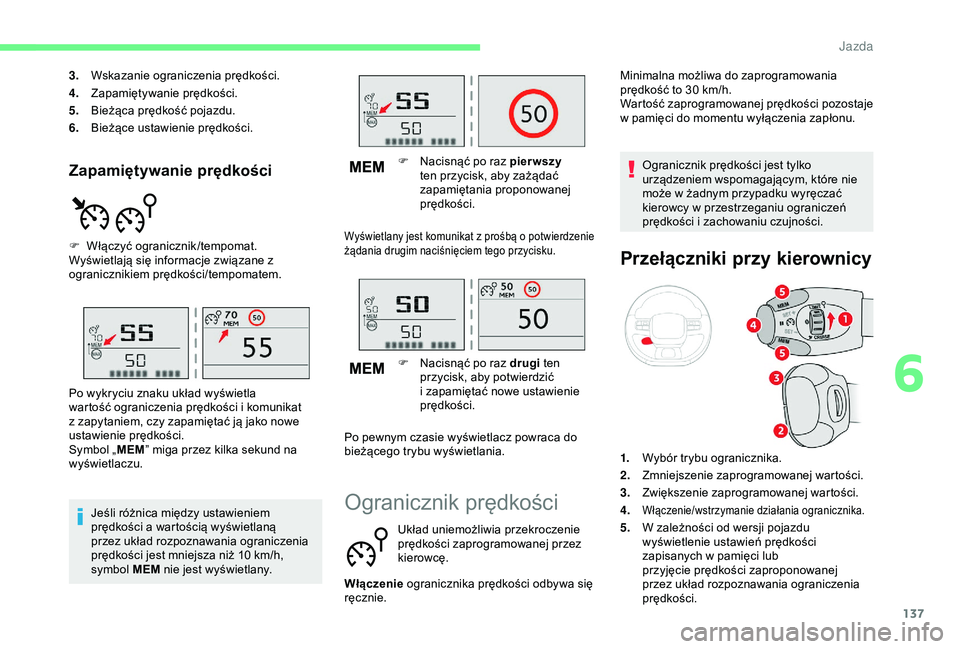

Jazda

137
Zapamiętywanie prędkości
3.Wskazanie ograniczenia prędkości.
4. Zapamiętywanie prędkości.
5. Bieżąca prędkość pojazdu.
6. Bieżące ustawienie prędkości.
F

W
łączyć ogranicznik/tempomat.
Wyświetlają się informacje związane z
ogranicznikiem prędkości/tempomatem.
Jeśli różnica między ustawieniem
prędkości a
wartością wyświetlaną
przez układ rozpoznawania ograniczenia
prędkości jest mniejsza niż 10
km/h,
symbol MEM nie jest wyświetlany.
Po wykryciu znaku układ wyświetla
wartość ograniczenia prędkości i
komunikat
z
zapytaniem, czy zapamiętać ją jako nowe
ustawienie prędkości.
Symbol „ MEM” miga przez kilka sekund na
wyświetlaczu. F

N
acisnąć po raz pierwszy
ten przycisk, aby zażądać
zapamiętania proponowanej
prędkości.
F

N
acisnąć po raz drugi ten
przycisk, aby potwierdzić
i
zapamiętać nowe ustawienie
prędkości.
Po pewnym czasie wyświetlacz powraca do
bieżącego trybu wyświetlania.
Wyświetlany jest komunikat z prośbą o potwierdzenie
ż ądania drugim naciśnięciem tego przycisku.
Ogranicznik prędkości
Układ uniemożliwia przekroczenie
prędkości zaprogramowanej przez
kierowcę. Minimalna możliwa do zaprogramowania
prędkość to 30
km/h.
Wartość zaprogramowanej prędkości pozostaje
w pamięci do momentu wyłączenia zapłonu.
Ogranicznik prędkości jest tylko
urządzeniem wspomagającym, które nie
może w żadnym przypadku wyręczać
kierowcy w przestrzeganiu ograniczeń
prędkości i zachowaniu czujności.
Przełączniki przy kierownicy
1.
Wybór trybu ogranicznika.
2. Zmniejszenie zaprogramowanej wartości.
3. Zwiększenie zaprogramowanej wartości.
4.
Włączenie/wstrzymanie działania ogranicznika.
5. W zależności od wersji pojazdu
wyświetlenie ustawień prędkości
zapisanych w
pamięci lub
przyjęcie prędkości zaproponowanej
przez układ rozpoznawania ograniczenia
prędkości.
Włączenie
ogranicznika prędkości odbywa się
ręcznie.
6

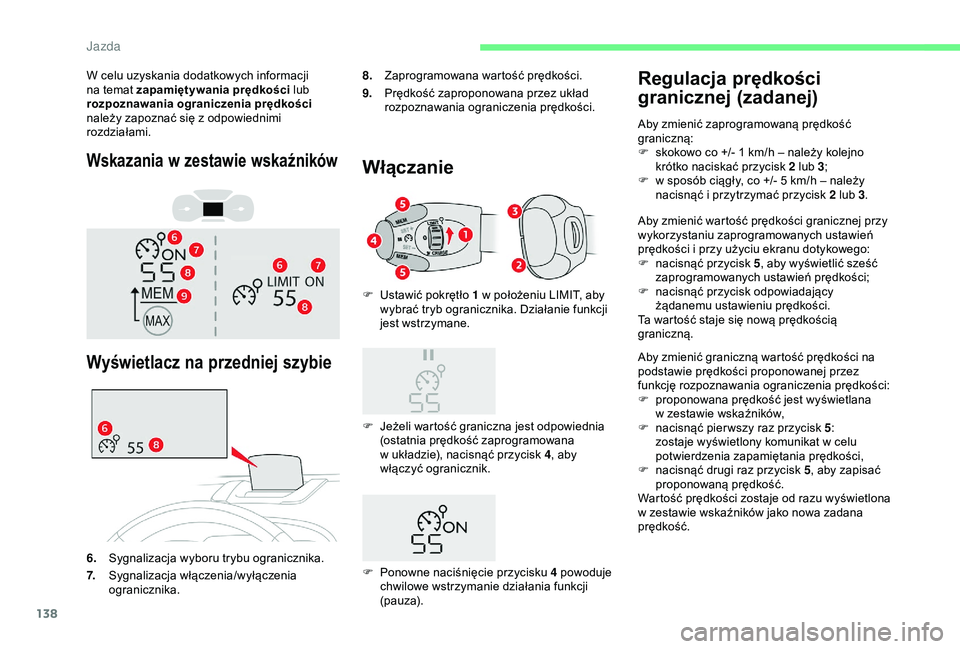

Jazda

138
Wskazania w zestawie wskaźników
W celu uzyskania dodatkowych informacji
na temat zapamiętywania prędkości lub
rozpoznawania ograniczenia prędkości
należy zapoznać się z
odpowiednimi
rozdziałami.
Wyświetlacz na przedniej szybie
8. Zaprogramowana wartość prędkości.
9. Prędkość zaproponowana przez układ
rozpoznawania ograniczenia prędkości.
Włączanie
F Jeżeli wartość graniczna jest odpowiednia
(ostatnia prędkość zaprogramowana
w
układzie), nacisnąć przycisk 4 , aby
włączyć ogranicznik.
F

U
stawić pokrętło 1 w położeniu LIMIT, aby
wybrać tryb ogranicznika. Działanie funkcji
jest wstrzymane.
F
P
onowne naciśnięcie przycisku 4 powoduje
chwilowe wstrzymanie działania funkcji
(pauza).
Regulacja prędkości
granicznej (zadanej)
Aby zmienić zaprogramowaną prędkość
graniczną:
F

s
kokowo co +/- 1 km/h – należy kolejno
krótko naciskać przycisk 2 lub 3 ;
F

w s
posób ciągły, co +/- 5 km/h – należy
nacisnąć i
przytrzymać przycisk 2 lub 3 .
Aby zmienić wartość prędkości granicznej przy
wykorzystaniu zaprogramowanych ustawień
prędkości i
przy użyciu ekranu dotykowego:
F

n
acisnąć przycisk 5 , aby wyświetlić sześć
zaprogramowanych ustawień prędkości;
F

n
acisnąć przycisk odpowiadający
żądanemu ustawieniu prędkości.
Ta wartość staje się nową prędkością
graniczną.
Aby zmienić graniczną wartość prędkości na
podstawie prędkości proponowanej przez
funkcję rozpoznawania ograniczenia prędkości:
F

p
roponowana prędkość jest wyświetlana
w
zestawie wskaźników,
F

n
acisnąć pier wszy raz przycisk 5 :
zostaje wyświetlony komunikat w
celu
potwierdzenia zapamiętania prędkości,
F

n
acisnąć drugi raz przycisk 5 , aby zapisać
proponowaną prędkość.
Wartość prędkości zostaje od razu wyświetlona
w
zestawie wskaźników jako nowa zadana
prędkość.
6. Sygnalizacja wyboru trybu ogranicznika.
7. Sygnalizacja włączenia/wyłączenia
ogranicznika.
Jazda
