CITROEN C3 AIRCROSS 2019 Instrukcja obsługi (in Polish)

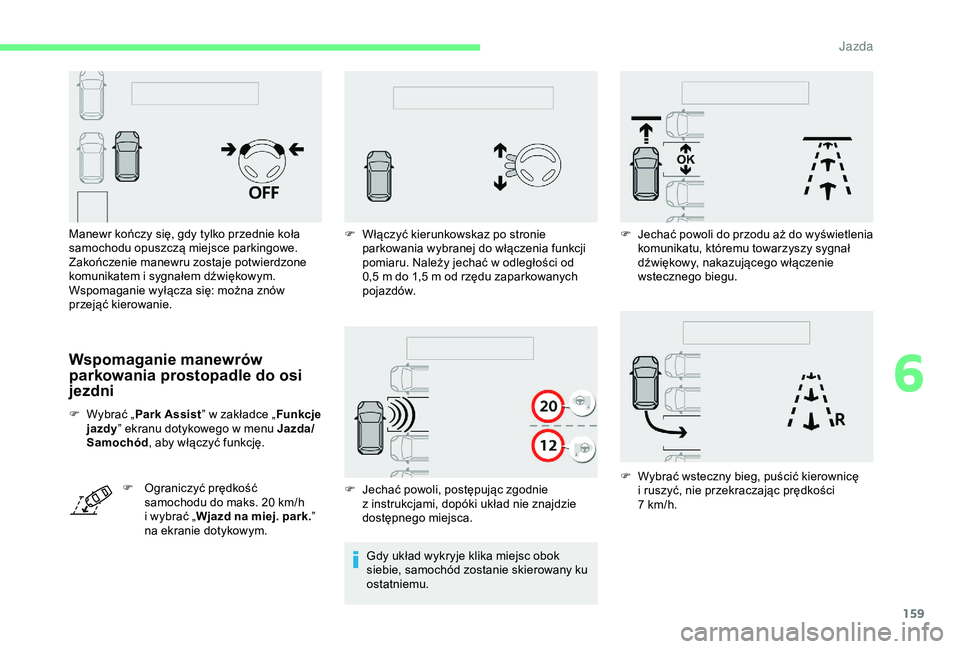

159
Wspomaganie manewrów
parkowania prostopadle do osi
jezdni
F Wybrać „Park Assist ” w zakładce „ Funkcje
jazdy ” ekranu dotykowego w
menu Jazda/
Samochód , aby włączyć funkcję.
F

O
graniczyć prędkość
samochodu do maks. 20
km/h
i
wybrać „Wjazd na miej. park. ”
na ekranie dotykowym. F

J
echać powoli, postępując zgodnie
z
instrukcjami, dopóki układ nie znajdzie
dostępnego miejsca.
Gdy układ wykryje klika miejsc obok
siebie, samochód zostanie skierowany ku
ostatniemu.
Manewr kończy się, gdy tylko przednie koła
samochodu opuszczą miejsce parkingowe.
Zakończenie manewru zostaje potwierdzone
komunikatem i
sygnałem dźwiękowym.
Wspomaganie wyłącza się: można znów
przejąć kierowanie. F
W
łączyć kierunkowskaz po stronie
parkowania wybranej do włączenia funkcji
pomiaru. Należy jechać w odległości od
0,5 m do 1,5 m od rzędu zaparkowanych
poja zdów. F
J
echać powoli do przodu aż do wyświetlenia
komunikatu, któremu towarzyszy sygnał
dźwiękowy, nakazującego włączenie
wstecznego biegu.
F
W
ybrać wsteczny bieg, puścić kierownicę
i
ruszyć, nie przekraczając prędkości
7
km/h.
6
J

160

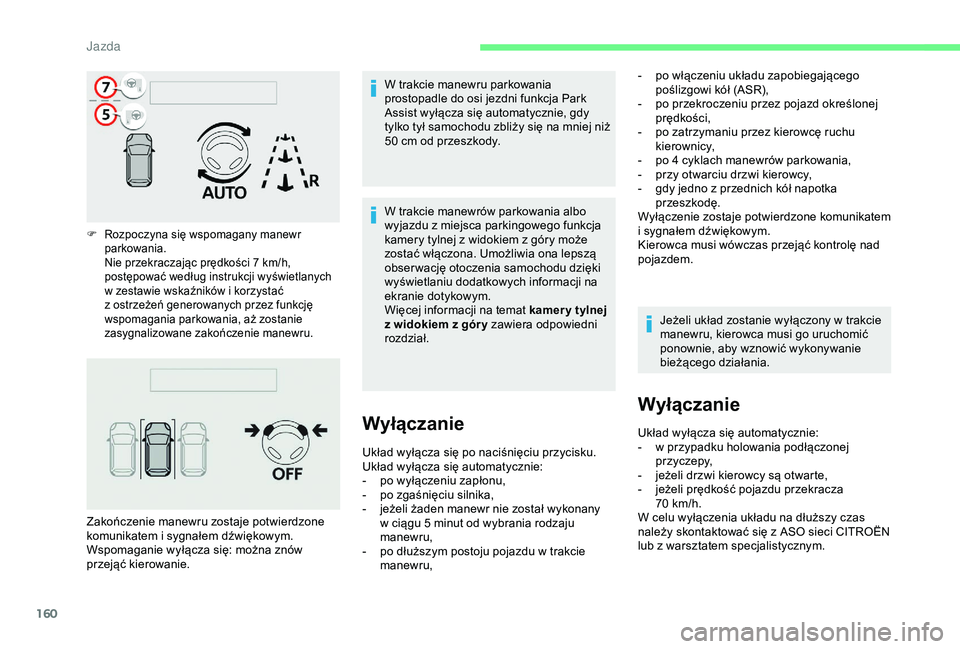

F Rozpoczyna się wspomagany manewr parkowania.
Nie przekraczając prędkości 7
km/h,
postępować według instrukcji wyświetlanych
w
zestawie wskaźników i korzystać
z
ostrzeżeń generowanych przez funkcję
wspomagania parkowania, aż zostanie
zasygnalizowane zakończenie manewru.
W trakcie manewru parkowania
prostopadle do osi jezdni funkcja Park
Assist wyłącza się automatycznie, gdy
tylko tył samochodu zbliży się na mniej niż
50
cm od przeszkody.
Zakończenie manewru zostaje potwierdzone
komunikatem i

sygnałem dźwiękowym.
Wspomaganie wyłącza się: można znów
przejąć kierowanie. W trakcie manewrów parkowania albo
wyjazdu z
miejsca parkingowego funkcja
kamery tylnej z
widokiem z góry może
zostać włączona. Umożliwia ona lepszą
obser wację otoczenia samochodu dzięki
wyświetlaniu dodatkowych informacji na
ekranie dotykowym.
Więcej informacji na temat kamer y tylnej
z
widokiem z gór y zawiera odpowiedni
rozdział.
Wyłączanie
Układ wyłącza się po naciśnięciu przycisku.
Układ wyłącza się automatycznie:
-

p
o wyłączeniu zapłonu,
-

p
o zgaśnięciu silnika,
-

j
eżeli żaden manewr nie został wykonany
w
ciągu 5 minut od wybrania rodzaju
manewru,
-

p
o dłuższym postoju pojazdu w trakcie
manewru, -

p
o włączeniu układu zapobiegającego
poślizgowi kół (ASR),
-
p
o przekroczeniu przez pojazd określonej
prędkości,
-
p
o zatrzymaniu przez kierowcę ruchu
kierownicy,
-
p
o 4 cyklach manewrów parkowania,
-
p
rzy otwarciu drzwi kierowcy,
-
g
dy jedno z przednich kół napotka
przeszkodę.
Wyłączenie zostaje potwierdzone komunikatem
i sygnałem dźwiękowym.
Kierowca musi wówczas przejąć kontrolę nad
pojazdem.
Jeżeli układ zostanie wyłączony w trakcie
manewru, kierowca musi go uruchomić
ponownie, aby wznowić wykonywanie
bieżącego działania.
Wyłączanie
Układ wyłącza się automatycznie:
- w p rzypadku holowania podłączonej
p r z yc ze py,
-

j
eżeli drzwi kierowcy są otwarte,
-

j
eżeli prędkość pojazdu przekracza
70
km/h.
W celu wyłączenia układu na dłuższy czas
należy skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym.
J

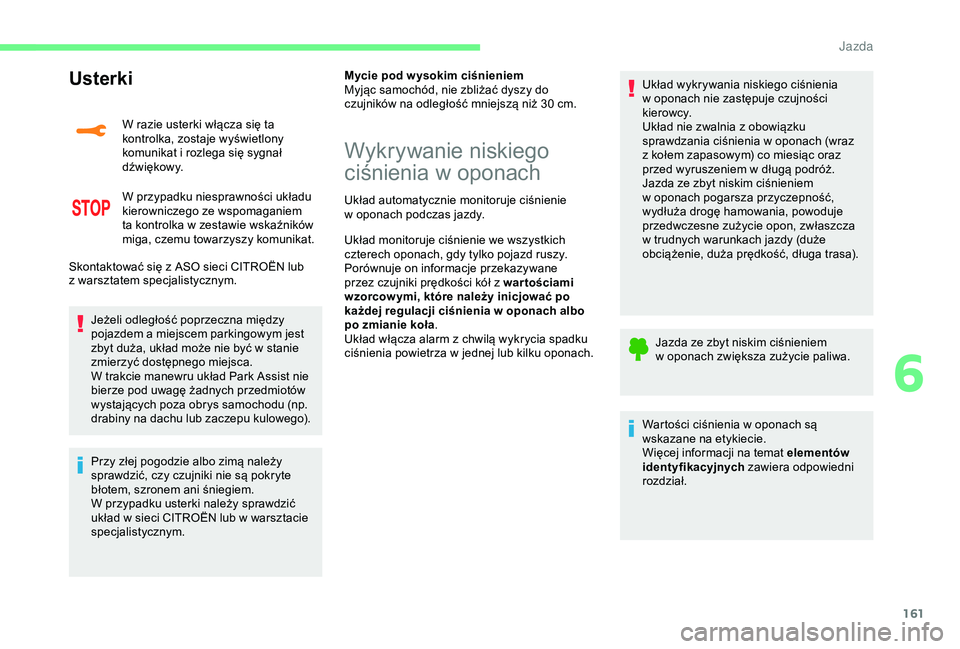

161
Usterki
W razie usterki włącza się ta
kontrolka, zostaje wyświetlony
komunikat i rozlega się sygnał
d ź w i ę kow y.
W przypadku niesprawności układu
kierowniczego ze wspomaganiem
ta kontrolka w
zestawie wskaźników
miga, czemu towarzyszy komunikat.
Skontaktować się z
ASO sieci CITROËN lub
Jeżeli odległość poprzeczna między
pojazdem a
miejscem parkingowym jest
zbyt duża, układ może nie być w
stanie
zmierzyć dostępnego miejsca.
W trakcie manewru układ Park Assist nie
bierze pod uwagę żadnych przedmiotów
wystających poza obrys samochodu (np.
drabiny na dachu lub zaczepu kulowego).
Przy złej pogodzie albo zimą należy
sprawdzić, czy czujniki nie są pokryte
błotem, szronem ani śniegiem.
W przypadku usterki należy sprawdzić
układ w
sieci CITROËN lub w warsztacie
specjalistycznym. Mycie pod w ysokim ciśnieniem
Myjąc samochód, nie zbliżać dyszy do
czujników na odległość mniejszą niż 30
cm.
z

warsztatem specjalistycznym.
Wykrywanie niskiego
ciśnienia w oponach
Układ automatycznie monitoruje ciśnienie
w
oponach podczas jazdy.
Układ monitoruje ciśnienie we wszystkich
czterech oponach, gdy tylko pojazd ruszy.
Porównuje on informacje przekazywane
przez czujniki prędkości kół z
wartościami
wzorcow ymi, które należy inicjować po
każdej regulacji ciśnienia w
oponach albo
po zmianie koła .
Układ włącza alarm z
chwilą wykrycia spadku
ciśnienia powietrza w
jednej lub kilku oponach. Układ wykrywania niskiego ciśnienia
w
oponach nie zastępuje czujności
kierowcy.
Układ nie zwalnia z obowiązku
sprawdzania ciśnienia w oponach (wraz
z kołem zapasowym) co miesiąc oraz
przed wyruszeniem w długą podróż.
Jazda ze zbyt niskim ciśnieniem
w oponach pogarsza przyczepność,
wydłuża drogę hamowania, powoduje
przedwczesne zużycie opon, zwłaszcza
w
trudnych warunkach jazdy (duże
obciążenie, duża prędkość, długa trasa).
Jazda ze zbyt niskim ciśnieniem
w
oponach zwiększa zużycie paliwa.
Wartości ciśnienia w
oponach są
wskazane na etykiecie.
Więcej informacji na temat elementów
identyfikacyjnych zawiera odpowiedni
rozdział.
6
J

162

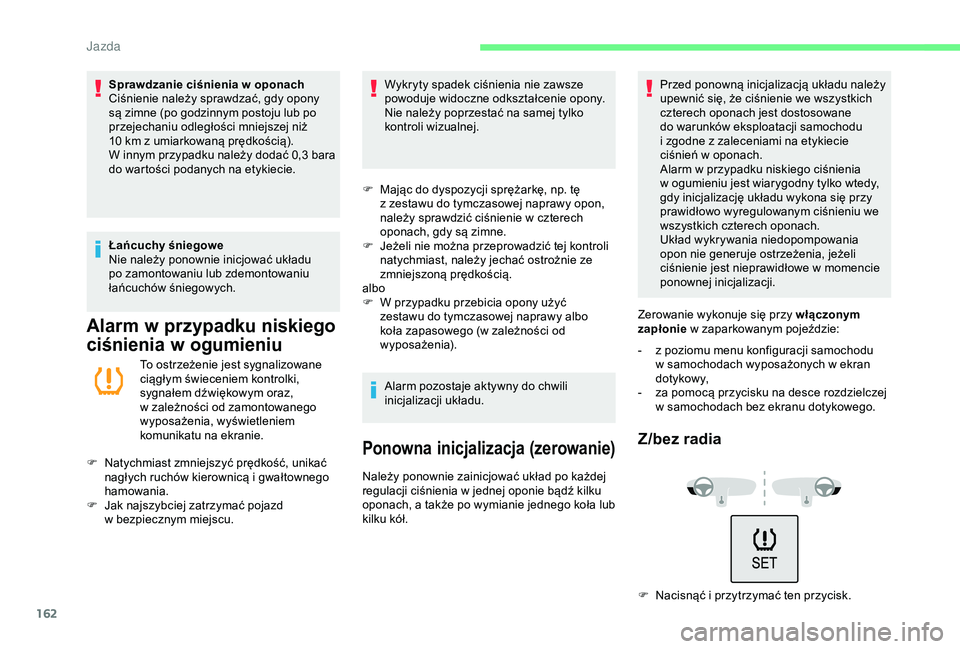

Sprawdzanie ciśnienia w oponach
C iśnienie należy sprawdzać, gdy opony
są zimne (po godzinnym postoju lub po
przejechaniu odległości mniejszej niż
10
km z umiarkowaną prędkością).
W innym przypadku należy dodać 0,3
bara
do wartości podanych na etykiecie.
Łańcuchy śniegowe
Nie należy ponownie inicjować układu
po zamontowaniu lub zdemontowaniu
łańcuchów śniegowych.
Alarm w przypadku niskiego
ciśnienia w
o
gumieniu
To ostrzeżenie jest sygnalizowane
ciągłym świeceniem kontrolki,
sygnałem dźwiękowym oraz,
w
zależności od zamontowanego
wyposażenia, wyświetleniem
komunikatu na ekranie.
F

N

atychmiast zmniejszyć prędkość, unikać
nagłych ruchów kierownicą i
gwałtownego
hamowania.
F

J

ak najszybciej zatrzymać pojazd
w

bezpiecznym miejscu. Wykryty spadek ciśnienia nie zawsze
powoduje widoczne odkształcenie opony.
Nie należy poprzestać na samej tylko
kontroli wizualnej.
F
M
ając do dyspozycji sprężarkę, np. tę
z zestawu do tymczasowej naprawy opon,
należy sprawdzić ciśnienie w czterech
oponach, gdy są zimne.
F
J
eżeli nie można przeprowadzić tej kontroli
natychmiast, należy jechać ostrożnie ze
zmniejszoną prędkością.
albo
F
W p
rzypadku przebicia opony użyć
zestawu do tymczasowej naprawy albo
koła zapasowego (w zależności od
wyposażenia).
Alarm pozostaje aktywny do chwili
inicjalizacji układu.
Ponowna inicjalizacja (zerowanie)
Należy ponownie zainicjować układ po każdej
regulacji ciśnienia w jednej oponie bądź kilku
oponach, a
także po wymianie jednego koła lub
kilku kół. Przed ponowną inicjalizacją układu należy
upewnić się, że ciśnienie we wszystkich
czterech oponach jest dostosowane
do warunków eksploatacji samochodu
i
zgodne z zaleceniami na etykiecie
ciśnień w oponach.
Alarm w przypadku niskiego ciśnienia
w ogumieniu jest wiarygodny tylko wtedy,
gdy inicjalizację układu wykona się przy
prawidłowo wyregulowanym ciśnieniu we
wszystkich czterech oponach.
Układ wykrywania niedopompowania
opon nie generuje ostrzeżenia, jeżeli
ciśnienie jest nieprawidłowe w momencie
ponownej inicjalizacji.
Zerowanie wykonuje się przy włączonym
zapłonie w zaparkowanym pojeździe:
-
z p
oziomu menu konfiguracji samochodu
w samochodach wyposażonych w ekran
d o t y ko w y,
-
z
a pomocą przycisku na desce rozdzielczej
w samochodach bez ekranu dotykowego.
Z/bez radia
F Nacisnąć i
przytrzymać ten przycisk.
J

163

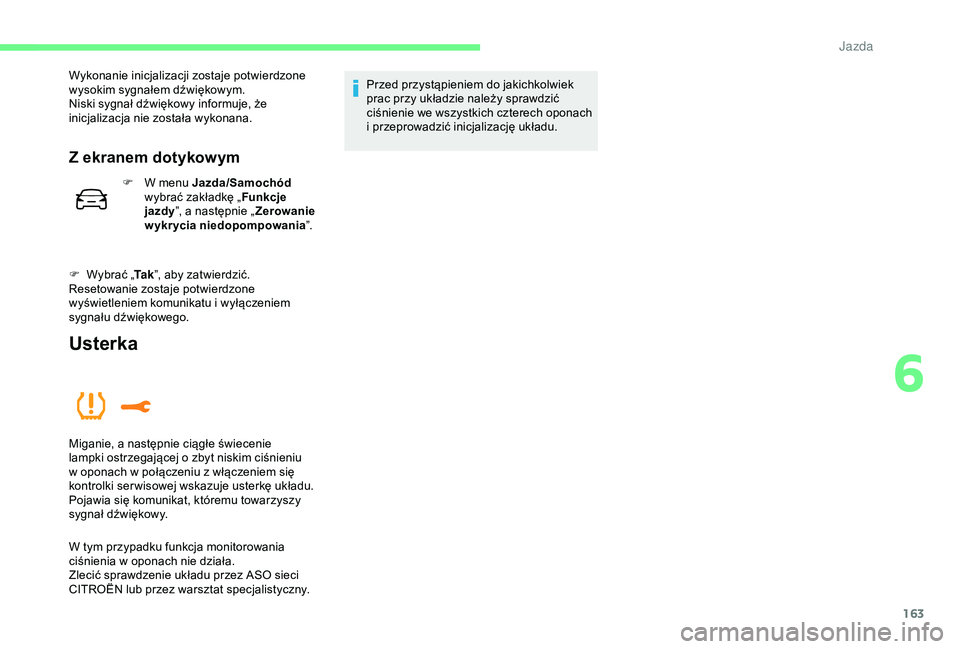

Wykonanie inicjalizacji zostaje potwierdzone
wysokim sygnałem dźwiękowym.
Niski sygnał dźwiękowy informuje, że
inicjalizacja nie została wykonana.
Z ekranem dotykowym
F W menu Jazda/Samochód
wybrać zakładkę „ Funkcje
jazdy ”, a
następnie „Zerowanie
wykrycia niedopompowania ”.
F

W

ybrać „ Ta k”, aby zatwierdzić.
Resetowanie zostaje potwierdzone
wyświetleniem komunikatu i
wyłączeniem
sygnału dźwiękowego.
Usterka
W tym przypadku funkcja monitorowania
ciśnienia w oponach nie działa.
Zlecić sprawdzenie układu przez ASO sieci
CITROËN lub przez warsztat specjalistyczny. Przed przystąpieniem do jakichkolwiek
prac przy układzie należy sprawdzić
ciśnienie we wszystkich czterech oponach
i
przeprowadzić inicjalizację układu.
Miganie, a następnie ciągłe świecenie
lampki ostrzegającej o zbyt niskim ciśnieniu
w oponach w połączeniu z włączeniem się
kontrolki ser wisowej wskazuje usterkę układu.
Pojawia się komunikat, któremu towarzyszy
sygnał dźwiękowy.
6
Jazda

ZWIĘKSZ
OSIĄGI
DZIĘKI OLEJOM
TOTAL QUARTZOd ponad 45 lat TOTAL
i CITROËN współuczestniczą
w

tworzeniu
takich wartości, jak:
doskonałość, kreatywność i

innowacja

technologiczna.
Właśnie w

takim
duchu TOTAL
rozwija gamę olejów TOTAL
QUARTZ dostosowaną do silników
CITROËNA, aby stały się one jeszcze
bardziej ekonomiczne i

przyjazne
dla
środowiska.
TOTAL i

CITROËN
testują trwałość
i

skuteczność
swoich produktów
podczas rajdów samochodowych
w

ekstremalnych
warunkach.
Wybierając oleje i smar y
T OTAL QUARTZ do
przeglądów swojego
samochodu, uzyskujesz
gwarancję optymalnej
żywotności silnika i
jego
doskonałych osiągów.

165

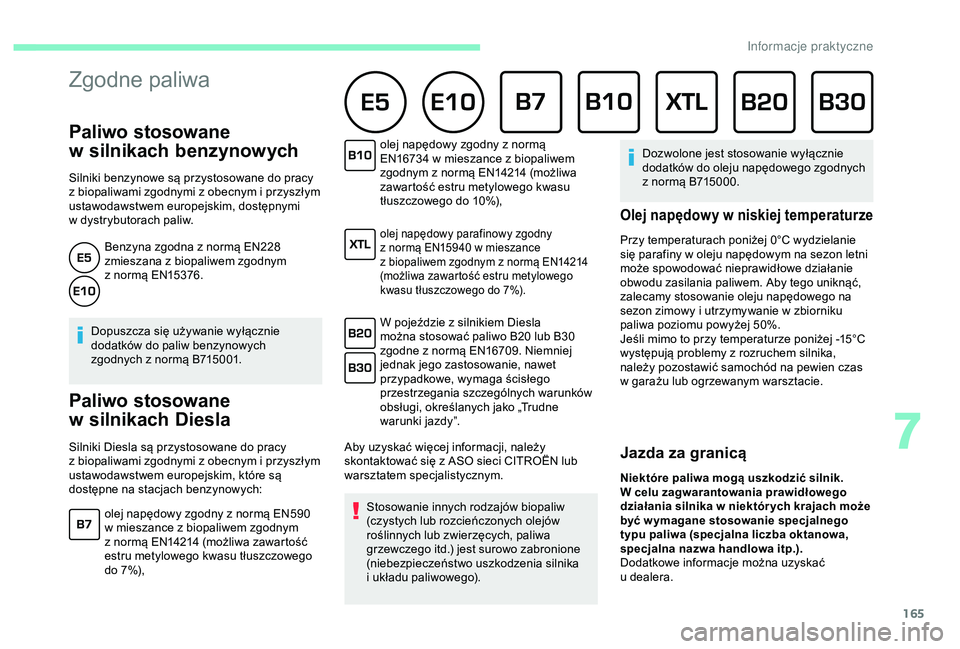

Paliwo stosowane
w
s
ilnikach benzynowych
Silniki benzynowe są przystosowane do pracy
z
biopaliwami zgodnymi z obecnym i przyszłym
ustawodawstwem europejskim, dostępnymi
w
dystrybutorach paliw. Benzyna zgodna z
normą EN228
zmieszana z
biopaliwem zgodnym
z
normą EN15376.
Dopuszcza się używanie wyłącznie
dodatków do paliw benzynowych
zgodnych z
normą B715001.
Paliwo stosowane
w
s
ilnikach Diesla
Silniki Diesla są przystosowane do pracy
z
biopaliwami zgodnymi z obecnym i przyszłym
ustawodawstwem europejskim, które są
dostępne na stacjach benzynowych: olej napędowy zgodny z
normą
EN16734 w mieszance z biopaliwem
zgodnym z normą EN14214 (możliwa
zawartość estru metylowego kwasu
tłuszczowego do 10%),
olej napędowy parafinowy zgodny
z normą EN15940 w mieszance
z
biopaliwem zgodnym z normą EN14214
(możliwa zawartość estru metylowego
kwasu tłuszczowego do 7%).
W pojeździe z silnikiem Diesla
m ożna stosować paliwo B20 lub B30
zgodne z
normą EN16709. Niemniej
jednak jego zastosowanie, nawet
przypadkowe, wymaga ścisłego
przestrzegania szczególnych warunków
obsługi, określanych jako „Trudne
warunki jazdy”.
Aby uzyskać więcej informacji, należy
skontaktować się z
ASO sieci CITROËN lub
warsztatem specjalistycznym.
Stosowanie innych rodzajów biopaliw
(czystych lub rozcieńczonych olejów
roślinnych lub zwierzęcych, paliwa
grzewczego itd.) jest surowo zabronione
(niebezpieczeństwo uszkodzenia silnika
i

układu paliwowego). Dozwolone jest stosowanie wyłącznie
dodatków do oleju napędowego zgodnych
z
normą B715000.
Olej napędowy w niskiej temperaturze
Przy temperaturach poniżej 0°C wydzielanie
się parafiny w
oleju napędowym na sezon letni
może spowodować nieprawidłowe działanie
obwodu zasilania paliwem. Aby tego uniknąć,
zalecamy stosowanie oleju napędowego na
sezon zimowy i
utrzymywanie w zbiorniku
paliwa poziomu powyżej 50%.
Jeśli mimo to przy temperaturze poniżej -15°C
występują problemy z
rozruchem silnika,
należy pozostawić samochód na pewien czas
w
garażu lub ogrzewanym warsztacie.
Jazda za granicą
Niektóre paliwa mogą uszkodzić silnik.
W celu zagwarantowania prawidłowego
działania silnika w niektór ych krajach może
być wymagane stosowanie specjalnego
typu paliwa (specjalna liczba oktanowa,
specjalna nazwa handlowa itp.).
Dodatkowe informacje można uzyskać
u
dealera.
Zgodne paliwa
olej napędowy zgodny z normą EN590
w mieszance z biopaliwem zgodnym
z
normą EN14214 (możliwa zawartość
estru metylowego kwasu tłuszczowego
do 7%),
7
In

166

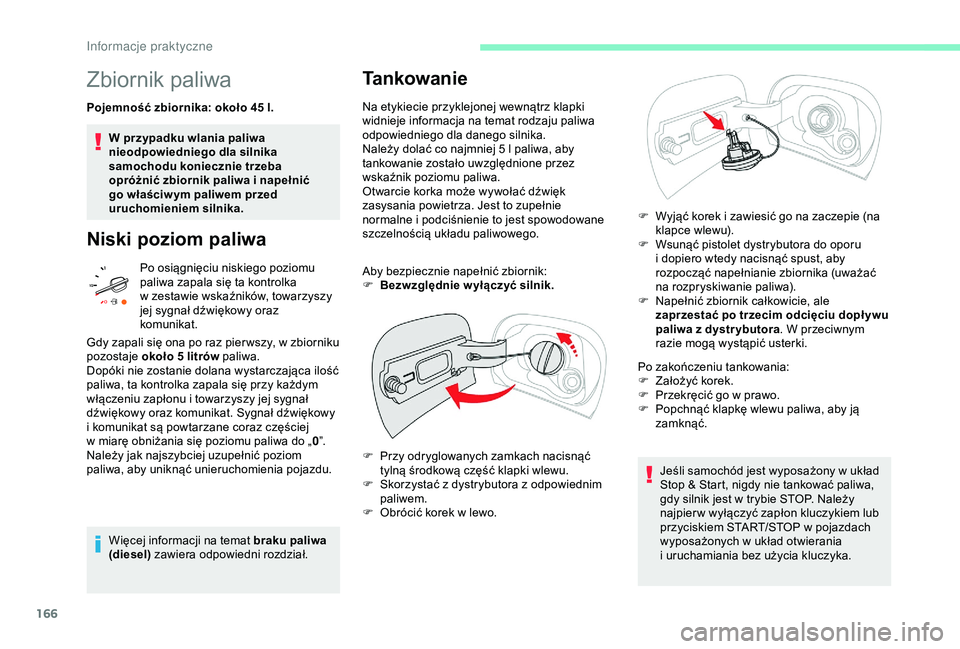

Zbiornik paliwa
Pojemność zbiornika: około 45 l.W przypadku wlania paliwa
nieodpowiedniego dla silnika
samochodu koniecznie trzeba
opróżnić zbiornik paliwa i
napełnić
go właściw ym paliwem przed
uruchomieniem silnika.
Niski poziom paliwa
Po osiągnięciu niskiego poziomu
paliwa zapala się ta kontrolka
w
zestawie wskaźników, towarzyszy
jej sygnał dźwiękowy oraz
komunikat.
Gdy zapali się ona po raz pier wszy, w
zbiorniku
pozostaje około 5
litrów paliwa.
Dopóki nie zostanie dolana wystarczająca ilość
paliwa, ta kontrolka zapala się przy każdym
włączeniu zapłonu i
towarzyszy jej sygnał
dźwiękowy oraz komunikat. Sygnał dźwiękowy
i

komunikat są powtarzane coraz częściej
w

miarę obniżania się poziomu paliwa do „ 0”.
Należy jak najszybciej uzupełnić poziom
paliwa, aby uniknąć unieruchomienia pojazdu.
Więcej informacji na temat braku paliwa
(diesel) zawiera odpowiedni rozdział.
Tankowanie
Na etykiecie przyklejonej wewnątrz klapki
widnieje informacja na temat rodzaju paliwa
odpowiedniego dla danego silnika.
Należy dolać co najmniej 5 l paliwa, aby
tankowanie zostało uwzględnione przez
wskaźnik poziomu paliwa.
Otwarcie korka może wywołać dźwięk
zasysania powietrza. Jest to zupełnie
normalne i
podciśnienie to jest spowodowane
szczelnością układu paliwowego.
Aby bezpiecznie napełnić zbiornik:
F

B
ezwzględnie wyłączyć silnik.
F

P
rzy odryglowanych zamkach nacisnąć
tylną środkową część klapki wlewu.
F

S
korzystać z dystrybutora z odpowiednim
paliwem.
F

O
brócić korek w lewo. F

W
yjąć korek i zawiesić go na zaczepie (na
klapce wlewu).
F

W
sunąć pistolet dystrybutora do oporu
i
dopiero wtedy nacisnąć spust, aby
rozpocząć napełnianie zbiornika (uważać
na rozpryskiwanie paliwa).
F

N
apełnić zbiornik całkowicie, ale
zaprzestać po trzecim odcięciu dopł ywu
paliwa z
dystr ybutora. W
przeciwnym
razie mogą wystąpić usterki.
Po zakończeniu tankowania:
F

Z
ałożyć korek.
F

P
rzekręcić go w prawo.
F

P
opchnąć klapkę wlewu paliwa, aby ją
zamknąć.
Jeśli samochód jest wyposażony w
układ
Stop & Start, nigdy nie tankować paliwa,
gdy silnik jest w
trybie STOP. Należy
najpier w wyłączyć zapłon kluczykiem lub
przyciskiem START/STOP w
pojazdach
wyposażonych w
układ otwierania
i
uruchamiania bez użycia kluczyka.
Informacje praktyczne

167

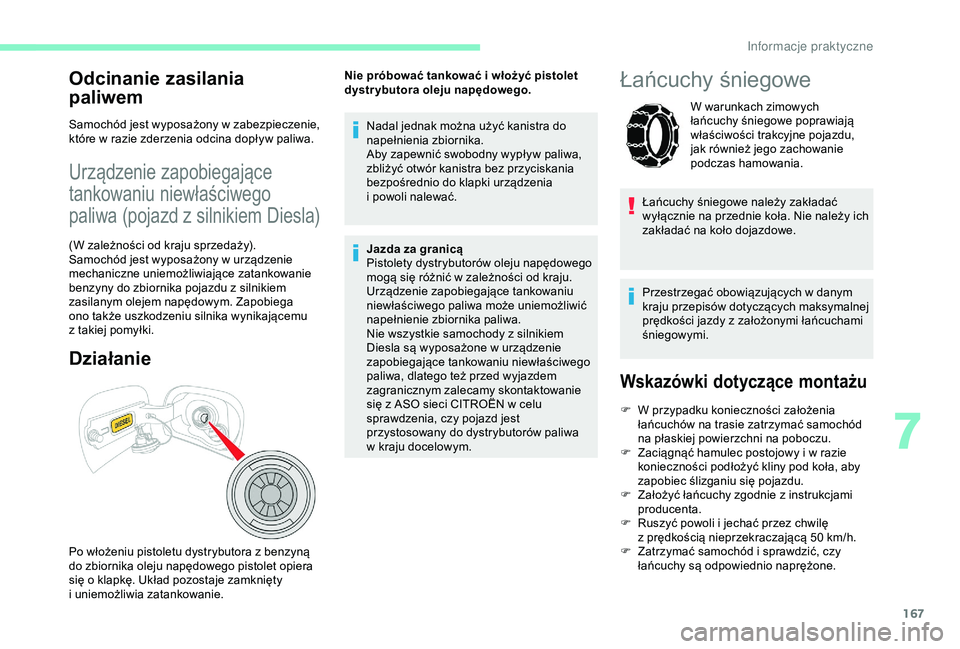

Odcinanie zasilania
paliwem
Samochód jest wyposażony w zabezpieczenie,
k tóre w razie zderzenia odcina dopływ paliwa.
Urządzenie zapobiegające
tankowaniu niewłaściwego
paliwa (pojazd z
silnikiem Diesla)
(W zależności od kraju sprzedaży).
Samochód jest wyposażony w urządzenie
mechaniczne uniemożliwiające zatankowanie
benzyny do zbiornika pojazdu z
silnikiem
zasilanym olejem napędowym. Zapobiega
ono także uszkodzeniu silnika wynikającemu
z
takiej pomyłki.
Działanie
Po włożeniu pistoletu dystrybutora z benzyną
d o zbiornika oleju napędowego pistolet opiera
się o
klapkę. Układ pozostaje zamknięty
i
uniemożliwia zatankowanie. Nadal jednak można użyć kanistra do
napełnienia zbiornika.
Aby zapewnić swobodny wypływ paliwa,
zbliżyć otwór kanistra bez przyciskania
bezpośrednio do klapki urządzenia
i
powoli nalewać.
Jazda za granicą
Pistolety dystrybutorów oleju napędowego
mogą się różnić w zależności od kraju.
Urządzenie zapobiegające tankowaniu
niewłaściwego paliwa może uniemożliwić
napełnienie zbiornika paliwa.
Nie wszystkie samochody z silnikiem
Diesla są wyposażone w urządzenie
zapobiegające tankowaniu niewłaściwego
paliwa, dlatego też przed wyjazdem
zagranicznym zalecamy skontaktowanie
się z ASO sieci CITROËN w celu
sprawdzenia, czy pojazd jest
przystosowany do dystrybutorów paliwa
w kraju docelowym.
Nie próbować tankować i włożyć pistolet
dystrybutora oleju napędowego.
Łańcuchy śniegowe
W warunkach zimowych
łańcuchy śniegowe poprawiają
właściwości trakcyjne pojazdu,
jak również jego zachowanie
podczas hamowania.
Łańcuchy śniegowe należy zakładać
wyłącznie na przednie koła. Nie należy ich
zakładać na koło dojazdowe.
Przestrzegać obowiązujących w
danym
kraju przepisów dotyczących maksymalnej
prędkości jazdy z
założonymi łańcuchami
śniegowymi.
Wskazówki dotyczące montażu
F W przypadku konieczności założenia łańcuchów na trasie zatrzymać samochód
na płaskiej powierzchni na poboczu.
F

Z
aciągnąć hamulec postojowy i w razie
konieczności podłożyć kliny pod koła, aby
zapobiec ślizganiu się pojazdu.
F

Z
ałożyć łańcuchy zgodnie z instrukcjami
producenta.
F

R
uszyć powoli i jechać przez chwilę
z
prędkością nieprzekraczającą 50 km/h.
F

Z
atrzymać samochód i sprawdzić, czy
łańcuchy są odpowiednio naprężone.
7
In

168

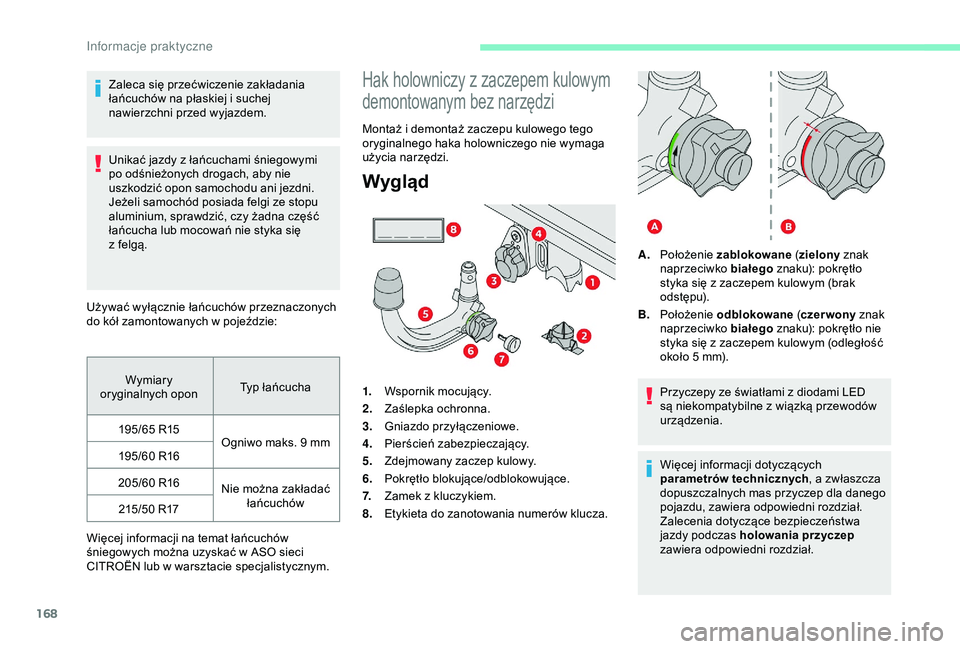

Zaleca się przećwiczenie zakładania
łańcuchów na płaskiej i suchej
nawierzchni przed wyjazdem.
Unikać jazdy z
łańcuchami śniegowymi
po odśnieżonych drogach, aby nie
uszkodzić opon samochodu ani jezdni.
Jeżeli samochód posiada felgi ze stopu
aluminium, sprawdzić, czy żadna część
łańcucha lub mocowań nie styka się
z
felgą.
Używać wyłącznie łańcuchów przeznaczonych
do kół zamontowanych w
pojeździe:
Wymiary
oryginalnych opon Typ łańcucha
195/65 R15 Ogniwo maks. 9
mm
195/60 R16
205/60 R16 Nie można zakładać
łańcuchów
215/50 R17
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w
ASO sieci
CITROËN lub w
warsztacie specjalistycznym.Hak holowniczy z zaczepem kulowym
d emontowanym bez narzędzi
Montaż i demontaż zaczepu kulowego tego
o ryginalnego haka holowniczego nie wymaga
użycia narzędzi.
Wygląd
Przyczepy ze światłami z diodami LED
s ą niekompatybilne z wiązką przewodów
urządzenia.
Więcej informacji dotyczących
parametrów technicznych , a
zwłaszcza
dopuszczalnych mas przyczep dla danego
pojazdu, zawiera odpowiedni rozdział.
Zalecenia dotyczące bezpieczeństwa
jazdy podczas holowania przyczep
zawiera odpowiedni rozdział.
1.
Wspornik mocujący.
2. Zaślepka ochronna.
3. Gniazdo przyłączeniowe.
4. Pierścień zabezpieczający.
5. Zdejmowany zaczep kulowy.
6. Pokrętło blokujące/odblokowujące.
7. Zamek z

kluczykiem.
8. Etykieta do zanotowania numerów klucza. A.
Położenie zablokowane (zielony znak
naprzeciwko białego znaku): pokrętło
styka się z zaczepem kulowym (brak
odstępu).
B. Położenie odblokowane (czer wony znak
naprzeciwko białego znaku): pokrętło nie
styka się z zaczepem kulowym (odległość
około 5 mm).
Informacje praktyczne
