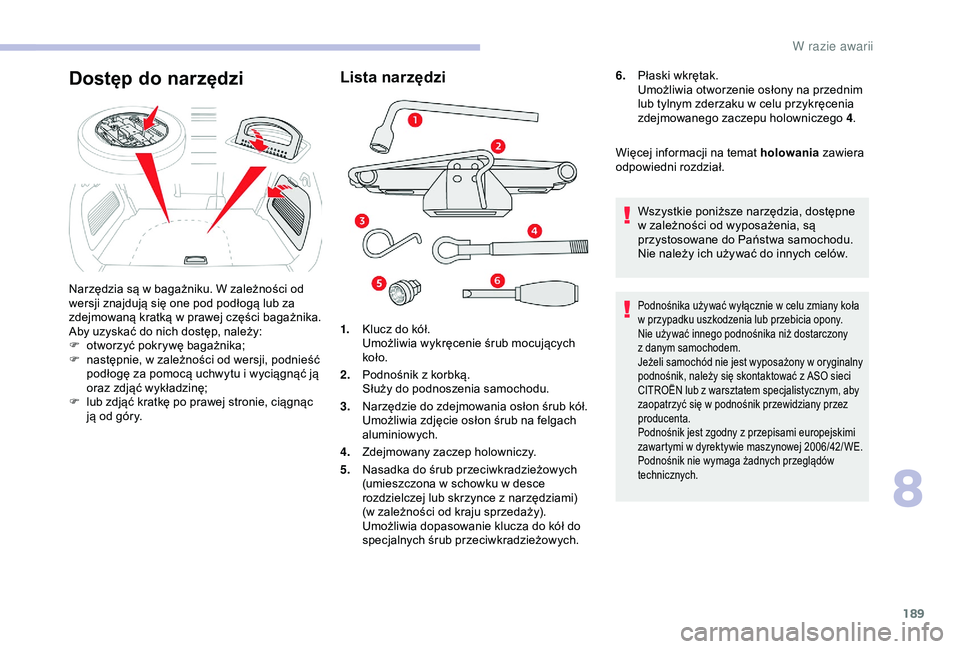

Lista narzędzi
1.Klucz do kół.
Umożliwia wykręcenie śrub mocujących
koło.
2. Podnośnik z
korbką.
Służy do podnoszenia samochodu.
3. Narzędzie do zdejmowania osłon śrub kół.
Umożliwia zdjęcie osłon śrub na felgach
aluminiowych.
4. Zdejmowany zaczep holowniczy.
5. Nasadka do śrub przeciwkradzieżowych
(umieszczona w
schowku w desce
rozdzielczej lub skrzynce z
narzędziami)
(w
zależności od kraju sprzedaży).
Umożliwia dopasowanie klucza do kół do
specjalnych śrub przeciwkradzieżowych. 6.
Płaski wkrętak.
Umożliwia otworzenie osłony na przednim
lub tylnym zderzaku w celu przykręcenia
zdejmowanego zaczepu holowniczego 4.
Więcej informacji na temat holowania zawiera
odpowiedni rozdział.
Wszystkie poniższe narzędzia, dostępne
w zależności od wyposażenia, są
przystosowane do Państwa samochodu.
Nie należy ich używać do innych celów.
Podnośnika używać wyłącznie w celu zmiany koła
w przypadku uszkodzenia lub przebicia opony.
Nie używać innego podnośnika niż dostarczony
z
danym samochodem.
Jeżeli samochód nie jest wyposażony w
oryginalny
podnośnik, należy się skontaktować z
ASO sieci
CITROËN lub z
warsztatem specjalistycznym, aby
zaopatrzyć się w
podnośnik przewidziany przez
producenta.
Podnośnik jest zgodny z
przepisami europejskimi
zawartymi w
dyrektywie maszynowej 2006/42/ WE.
Podnośnik nie wymaga żadnych przeglądów
technicznych.
Dostęp do narzędzi
Narzędzia są w bagażniku. W zależności od
w ersji znajdują się one pod podłogą lub za
zdejmowaną kratką w
prawej części bagażnika.
Aby uzyskać do nich dostęp, należy:
F

o
tworzyć pokrywę bagażnika;
F

n
astępnie, w zależności od wersji, podnieść
podłogę za pomocą uchwytu i
wyciągnąć ją
oraz zdjąć wykładzinę;
F

l
ub zdjąć kratkę po prawej stronie, ciągnąc
ją od góry.
8
W razie awarii

190

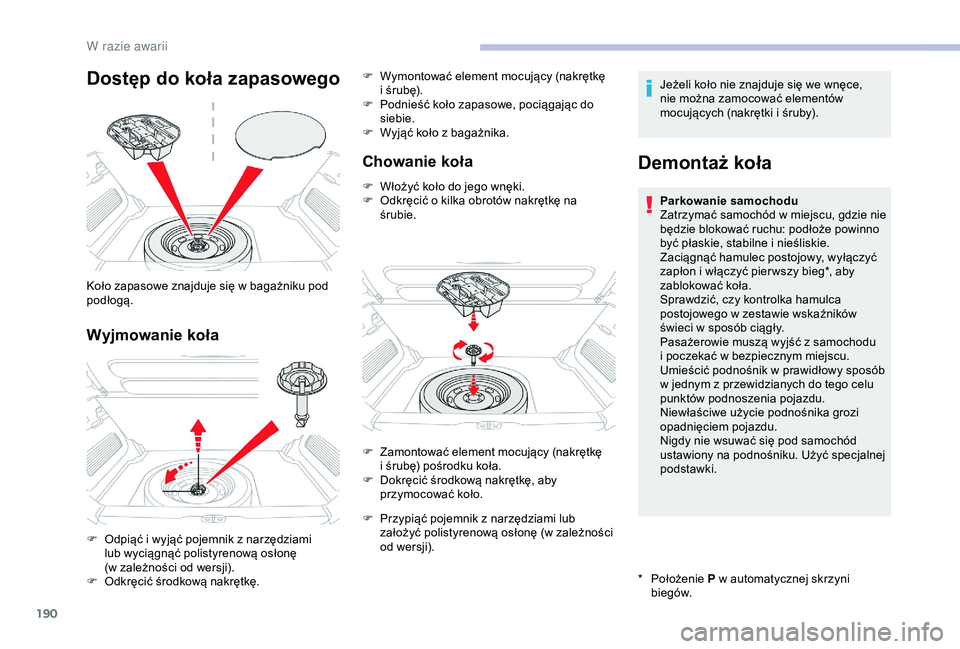

Dostęp do koła zapasowego
Wyjmowanie koła
Koło zapasowe znajduje się w bagażniku pod
po dłogą.
F

O
dpiąć i wyjąć pojemnik z narzędziami
lub wyciągnąć polistyrenową osłonę
(w
zależności od wersji).
F

O
dkręcić środkową nakrętkę. F

W
ymontować element mocujący (nakrętkę
i śrubę).
F
P
odnieść koło zapasowe, pociągając do
siebie.
F
W
yjąć koło z bagażnika.
Chowanie koła
F Włożyć koło do jego wnęki.
F
O dkręcić o kilka obrotów nakrętkę na
śrubie. Jeżeli koło nie znajduje się we wnęce,
nie można zamocować elementów
mocujących (nakrętki i
śruby).
Demontaż koła
* Położenie P w
automatycznej skrzyni
biegów. Parkowanie samochodu
Zatrzymać samochód w
miejscu, gdzie nie
będzie blokować ruchu: podłoże powinno
być płaskie, stabilne i nieśliskie.
Zaciągnąć hamulec postojowy, wyłączyć
zapłon i włączyć pier wszy bieg*, aby
zablokować koła.
Sprawdzić, czy kontrolka hamulca
postojowego w zestawie wskaźników
świeci w sposób ciągły.
Pasażerowie muszą wyjść z samochodu
i poczekać w bezpiecznym miejscu.
Umieścić podnośnik w prawidłowy sposób
w jednym z przewidzianych do tego celu
punktów podnoszenia pojazdu.
Niewłaściwe użycie podnośnika grozi
opadnięciem pojazdu.
Nigdy nie wsuwać się pod samochód
ustawiony na podnośniku. Użyć specjalnej
podstawki.
F

Z

amontować element mocujący (nakrętkę
i

śrubę) pośrodku koła.
F

D

okręcić środkową nakrętkę, aby
przymocować koło.
F

P

rzypiąć pojemnik z

narzędziami lub
założyć polistyrenową osłonę (w

zależności
od wersji).
W razie awarii

191

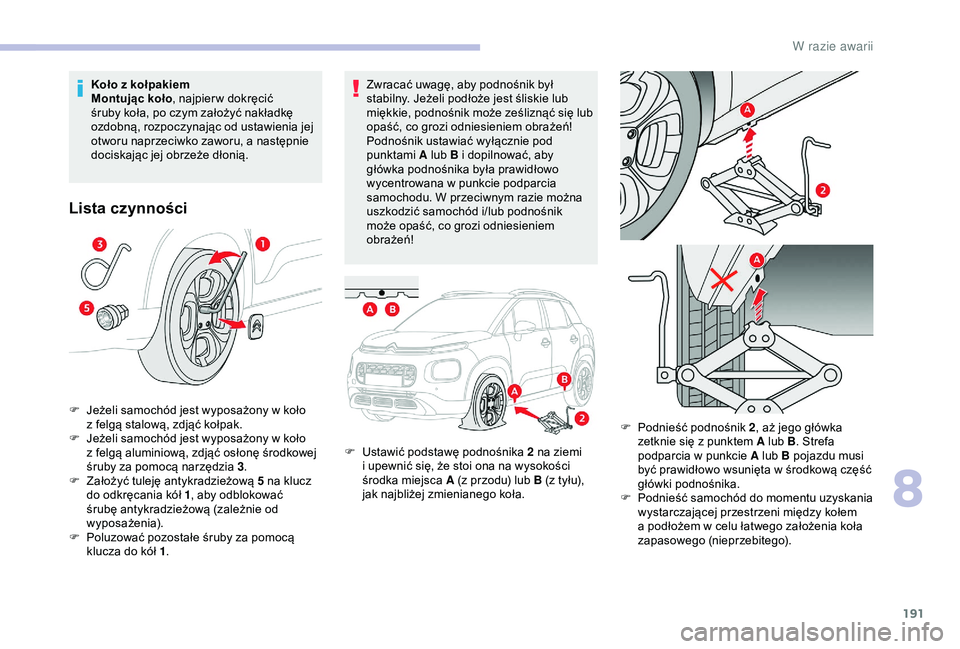

Zwracać uwagę, aby podnośnik był
stabilny. Jeżeli podłoże jest śliskie lub
miękkie, podnośnik może ześliznąć się lub
opaść, co grozi odniesieniem obrażeń!
Podnośnik ustawiać wyłącznie pod
punktami A lub B i
dopilnować, aby
główka podnośnika była prawidłowo
wycentrowana w
punkcie podparcia
samochodu. W przeciwnym razie można
uszkodzić samochód i/lub podnośnik
może opaść, co grozi odniesieniem
obrażeń!
F

U
stawić podstawę podnośnika 2 na ziemi
i
upewnić się, że stoi ona na wysokości
środka miejsca A (z przodu) lub B (z tyłu),
jak najbliżej zmienianego koła. F

P
odnieść podnośnik 2, aż jego główka
zetknie się z
punktem A lub B. Strefa
podparcia w
punkcie A lub B pojazdu musi
być prawidłowo wsunięta w
środkową część
główki podnośnika.
F

P
odnieść samochód do momentu uzyskania
wystarczającej przestrzeni między kołem
a
podłożem w celu łatwego założenia koła
zapasowego (nieprzebitego).
Koło z

kołpakiem
Montując koło , najpier w dokręcić
śruby koła, po czym założyć nakładkę
ozdobną, rozpoczynając od ustawienia jej
otworu naprzeciwko zaworu, a

następnie
dociskając jej obrzeże dłonią.
Lista czynności
F Jeżeli samochód jest wyposażony w koło
z felgą stalową, zdjąć kołpak.
F

J
eżeli samochód jest wyposażony w koło
z
felgą aluminiową, zdjąć osłonę środkowej
śruby za pomocą narzędzia 3 .
F

Z
ałożyć tuleję antykradzieżową 5 na klucz
do odkręcania kół 1 , aby odblokować
śrubę antykradzieżową (zależnie od
wyposażenia).
F

P
oluzować pozostałe śruby za pomocą
klucza do kół 1 .
8
W razie awarii

192

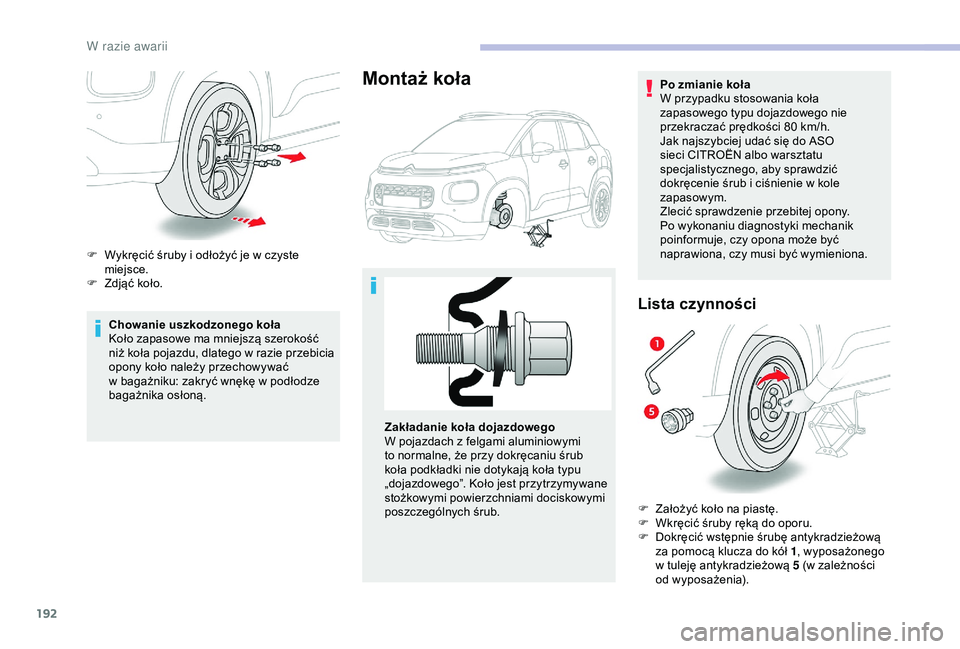

Chowanie uszkodzonego koła
Koło zapasowe ma mniejszą szerokość
niż koła pojazdu, dlatego w razie przebicia
opony koło należy przechowywać
w
bagażniku: zakryć wnękę w podłodze
bagażnika osłoną.
F

W
ykręcić śruby i odłożyć je w czyste
miejsce.
F

Z
djąć koło.
Montaż kołaPo zmianie koła
W przypadku stosowania koła
zapasowego typu dojazdowego nie
przekraczać prędkości 80
km/h.
Jak najszybciej udać się do ASO
sieci CITROËN albo warsztatu
specjalistycznego, aby sprawdzić
dokręcenie śrub i
ciśnienie w kole
zapasowym.
Zlecić sprawdzenie przebitej opony.
Po wykonaniu diagnostyki mechanik
poinformuje, czy opona może być
naprawiona, czy musi być wymieniona.
Lista czynności
Zakładanie koła dojazdowego
W pojazdach z felgami aluminiowymi
to normalne, że przy dokręcaniu śrub
koła podkładki nie dotykają koła typu
„dojazdowego”. Koło jest przytrzymywane
stożkowymi powierzchniami dociskowymi
poszczególnych śrub. F

Z
ałożyć koło na piastę.
F

W
kręcić śruby ręką do oporu.
F

D
okręcić wstępnie śrubę antykradzieżową
za pomocą klucza do kół 1 , wyposażonego
w
tuleję antykradzieżową 5 (w zależności
od wyposażenia).
W razie awarii

193

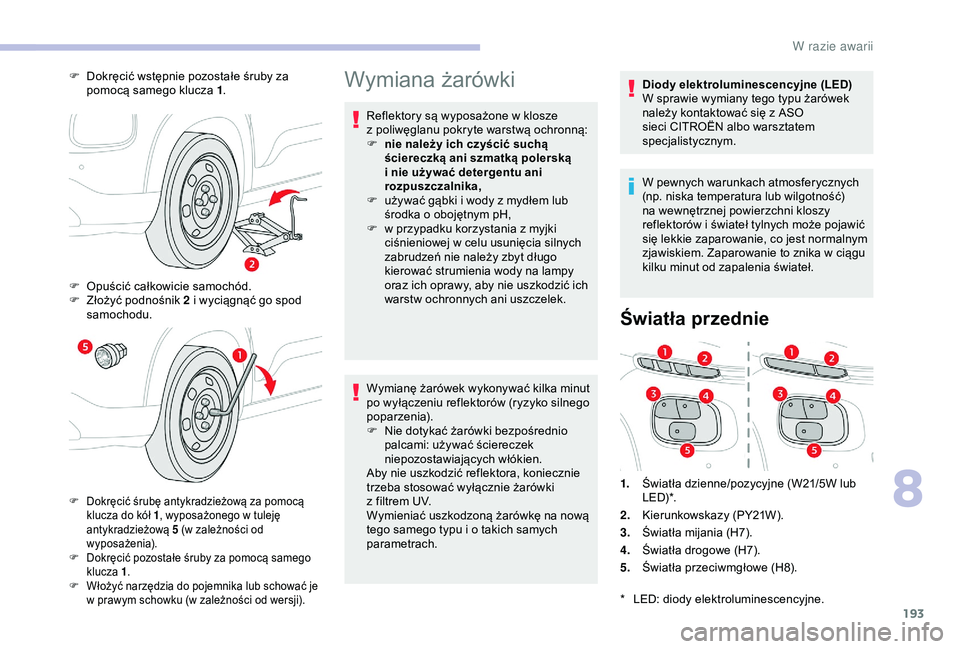

Wymiana żarówki
Reflektory są wyposażone w klosze
z poliwęglanu pokryte warstwą ochronną:
F

n
ie należy ich czyścić suchą
ściereczką ani szmatką polerską
i
nie używać detergentu ani
rozpuszczalnika,
F

u
żywać gąbki i wody z mydłem lub
środka o
obojętnym pH,
F

w p
rzypadku korzystania z myjki
ciśnieniowej w
celu usunięcia silnych
zabrudzeń nie należy zbyt długo
kierować strumienia wody na lampy
oraz ich oprawy, aby nie uszkodzić ich
warstw ochronnych ani uszczelek.
Wymianę żarówek wykonywać kilka minut
po wyłączeniu reflektorów (ryzyko silnego
poparzenia).
F

N
ie dotykać żarówki bezpośrednio
palcami: używać ściereczek
niepozostawiających włókien.
Aby nie uszkodzić reflektora, koniecznie
trzeba stosować wyłącznie żarówki
z
filtrem UV.
Wymieniać uszkodzoną żarówkę na nową
tego samego typu i
o takich samych
parametrach. Diody elektroluminescencyjne (LED)
W sprawie wymiany tego typu żarówek
należy kontaktować się z
ASO
sieci CITROËN albo warsztatem
specjalistycznym.
W pewnych warunkach atmosferycznych
(np. niska temperatura lub wilgotność)
na wewnętrznej powierzchni kloszy
reflektorów i
świateł tylnych może pojawić
się lekkie zaparowanie, co jest normalnym
zjawiskiem. Zaparowanie to znika w
ciągu
kilku minut od zapalenia świateł.
Światła przednie
* LED: diody elektroluminescencyjne. 1. Światła dzienne/pozycyjne (W21/5W lub
LED)*.
2. Kierunkowskazy (PY21W).
3. Światła mijania (H7).
4. Światła drogowe (H7).
5. Światła przeciwmgłowe (H8).
F Dokręcić śrubę antykradzieżową za pomocą
klucza do kół 1 , wyposażonego w
tuleję
antykradzieżową 5 (w
zależności od
wyposażenia).
F

D
okręcić pozostałe śruby za pomocą samego
klucza 1 .
F

W
łożyć narzędzia do pojemnika lub schować je
w
prawym schowku (w zależności od wersji).
F Dokręcić wstępnie pozostałe śruby za pomocą samego klucza 1 .
F

O
puścić całkowicie samochód.
F

Z
łożyć podnośnik 2 i wyciągnąć go spod
samochodu.
8
W razie awarii

194

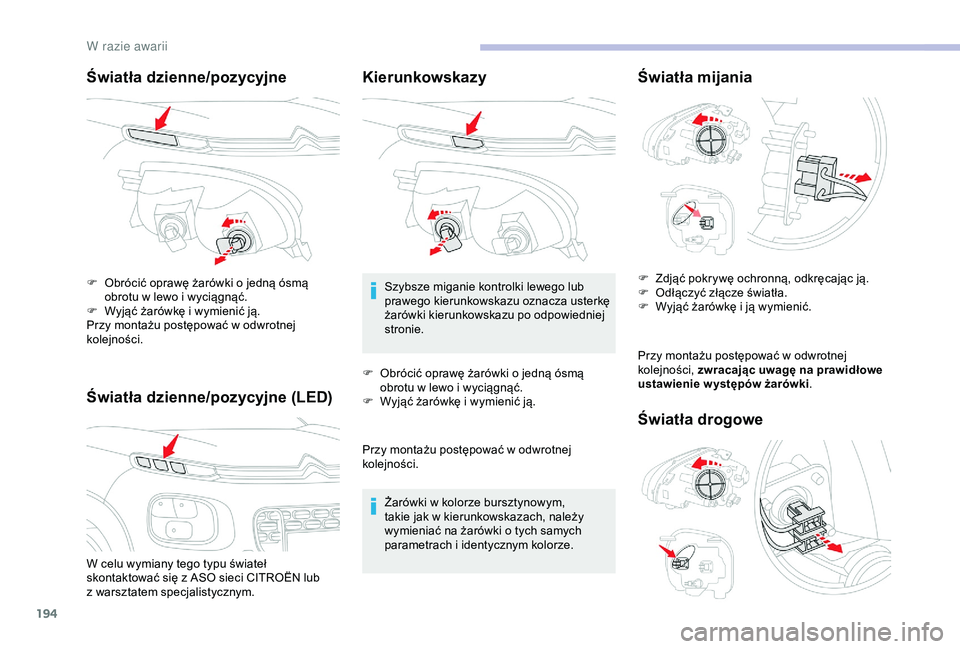

Światła dzienne/pozycyjne
Światła dzienne/pozycyjne (LED)
W celu wymiany tego typu świateł
skontaktować się z ASO sieci CITROËN lub
z
warsztatem specjalistycznym.
F

O
brócić oprawę żarówki o jedną ósmą
obrotu w lewo i wyciągnąć.
F
W
yjąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.
Kierunkowskazy
Szybsze miganie kontrolki lewego lub
prawego kierunkowskazu oznacza usterkę
żarówki kierunkowskazu po odpowiedniej
stronie.
F

O
brócić oprawę żarówki o jedną ósmą
obrotu w
lewo i wyciągnąć.
F

W
yjąć żarówkę i wymienić ją.
Przy montażu postępować w
odwrotnej
kolejności.
Żarówki w
kolorze bursztynowym,
takie jak w
kierunkowskazach, należy
wymieniać na żarówki o
tych samych
parametrach i
identycznym kolorze.
Światła mijania
Przy montażu postępować w odwrotnej
k olejności, zwracając uwagę na prawidłowe
ustawienie w ystępów żarówki .
F

Z
djąć pokrywę ochronną, odkręcając ją.
F
O
dłączyć złącze światła.
F
W
yjąć żarówkę i ją wymienić.
Światła drogowe
W

195

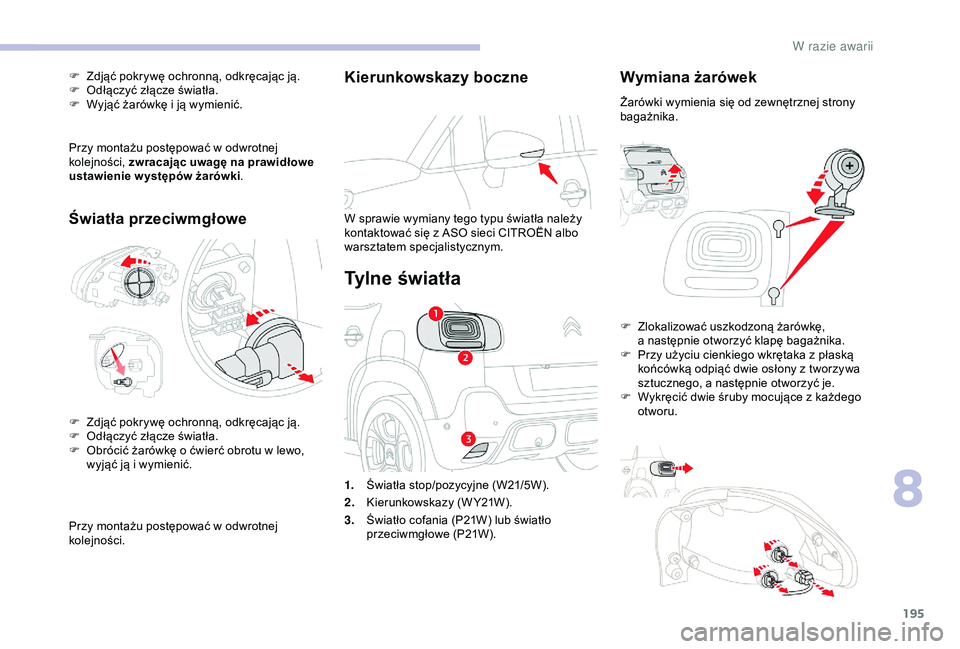

Kierunkowskazy boczne
W sprawie wymiany tego typu światła należy
kontaktować się z ASO sieci CITROËN albo
warsztatem specjalistycznym.
Tylne światła
Wymiana żarówek
Żarówki wymienia się od zewnętrznej strony
bagażnika.
1. Światła stop/pozycyjne (W21/5W).
2. Kierunkowskazy (W Y21W).
3. Światło cofania (P21W) lub światło
przeciwmgłowe (P21W). F

Z
lokalizować uszkodzoną żarówkę,
a
następnie otworzyć klapę bagażnika.
F

P
rzy użyciu cienkiego wkrętaka z płaską
końcówką odpiąć dwie osłony z
tworzywa
sztucznego, a
następnie otworzyć je.
F

W
ykręcić dwie śruby mocujące z każdego
otworu.
F

Z

djąć pokrywę ochronną, odkręcając ją.
F
O
dłączyć złącze światła.
F
W
yjąć żarówkę i

ją wymienić.
Przy montażu postępować w

odwrotnej
kolejności, zwracając uwagę na prawidłowe
ustawienie w ystępów żarówki .
Światła przeciwmgłowe
F Zdjąć pokrywę ochronną, odkręcając ją.
F
O dłączyć złącze światła.
F

O
brócić żarówkę o ćwierć obrotu w lewo,
wyjąć ją i
wymienić.
Przy montażu postępować w
odwrotnej
kolejności.
8
W razie awarii

196
F Ostrożnie odpiąć i wyciągnąć lampę,
pociągając na zewnątrz.
F

P
rzytrzymać lampę i odłączyć złącze.
F

O
brócić oprawę uszkodzonej żarówki
o
ćwierć obrotu w lewo i wyjąć ją.
F

W
yjąć żarówkę i wymienić ją.
Przy montażu lampy postępować w
odwrotnej
kolejności.
Lampę należy wsunąć na prowadnice
zgodnie z
osią pojazdu.
Dokręcić, nie używając nadmiernej
siły, tak aby zapewnić szczelność bez
uszkodzenia światła.
Światło cofania i światło
przeciwmgłowe
W celu wymiany tego typu światła należy
kontaktować się z ASO sieci CITROËN albo
warsztatem specjalistycznym.
Trzecie światło stop (LED)
W sprawie wymiany tego typu światła należy
kontaktować się z ASO sieci CITROËN albo
warsztatem specjalistycznym.
Oświetlenie tablicy rejestracyjnej
(LED)
W sprawie wymiany tego typu światła należy
kontaktować się z ASO sieci CITROËN albo
warsztatem specjalistycznym.

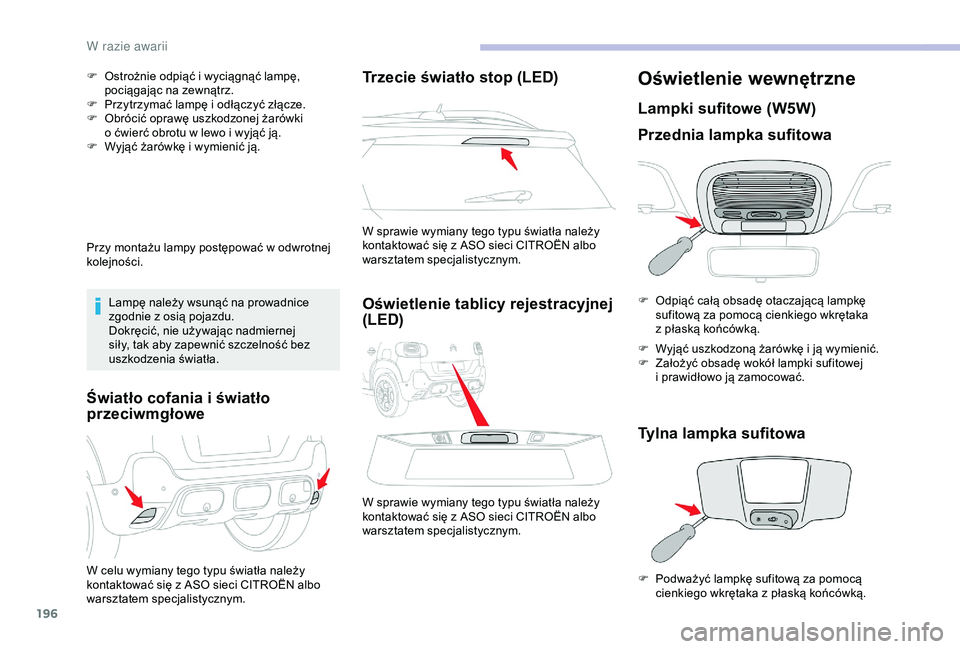

Oświetlenie wewnętrzne
Lampki sufitowe (W5W)
Przednia lampka sufitowa
F Odpiąć całą obsadę otaczającą lampkę sufitową za pomocą cienkiego wkrętaka
z
płaską końcówką.
Tylna lampka sufitowa
F Podważyć lampkę sufitową za pomocą cienkiego wkrętaka z płaską końcówką.
F

W
yjąć uszkodzoną żarówkę i ją wymienić.
F
Z
ałożyć obsadę wokół lampki sufitowej
i prawidłowo ją zamocować.
W

197

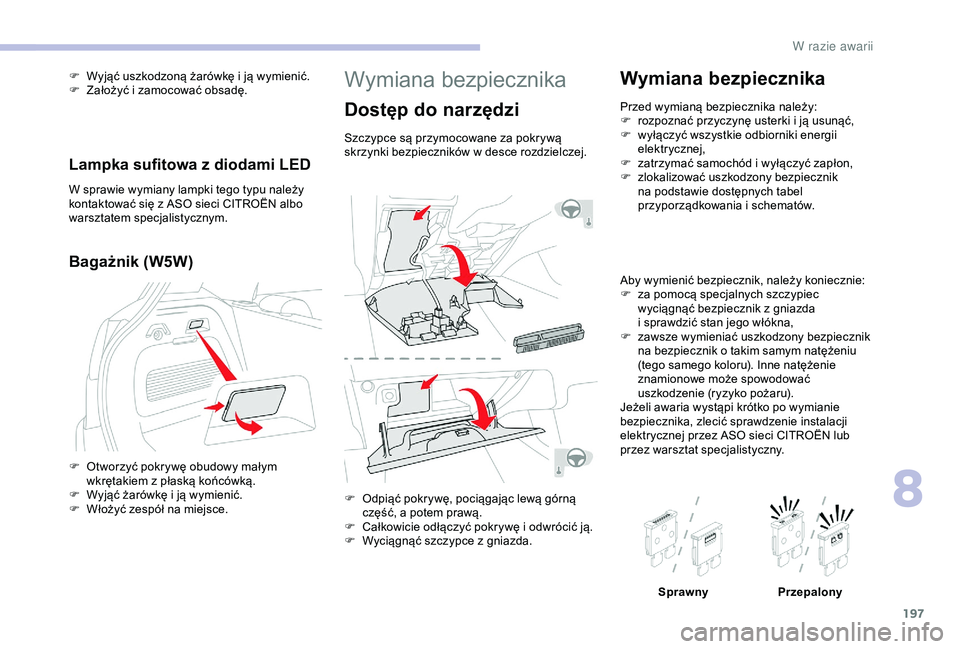

Wymiana bezpiecznika
Dostęp do narzędzi
Szczypce są przymocowane za pokrywą
skrzynki bezpieczników w desce rozdzielczej.
F

O
dpiąć pokrywę, pociągając lewą górną
część, a
potem prawą.
F

C
ałkowicie odłączyć pokrywę i odwrócić ją.
F

W
yciągnąć szczypce z gniazda.
Wymiana bezpiecznika
Przed wymianą bezpiecznika należy:
F r ozpoznać przyczynę usterki i ją usunąć,
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

z
atrzymać samochód i wyłączyć zapłon,
F

z
lokalizować uszkodzony bezpiecznik
na podstawie dostępnych tabel
przyporządkowania i
schematów.
Aby wymienić bezpiecznik, należy koniecznie:
F

z
a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z
gniazda
i
sprawdzić stan jego włókna,
F

z
awsze wymieniać uszkodzony bezpiecznik
na bezpiecznik o
takim samym natężeniu
(tego samego koloru). Inne natężenie
znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria wystąpi krótko po wymianie
bezpiecznika, zlecić sprawdzenie instalacji
elektrycznej przez ASO sieci CITROËN lub
przez warsztat specjalistyczny.
Sprawny Przepalony
Lampka sufitowa z diodami LED
W sprawie wymiany lampki tego typu należy
kontaktować się z
ASO sieci CITROËN albo
warsztatem specjalistycznym. F
W
yjąć uszkodzoną żarówkę i ją wymienić.
F
Z
ałożyć i zamocować obsadę.
Bagażnik (W5W)
F Otworzyć pokrywę obudowy małym
wkrętakiem z płaską końcówką.
F

W
yjąć żarówkę i ją wymienić.
F

W
łożyć zespół na miejsce.
8
W

198
Szczypce
Wymiana bezpiecznika
nieuwzględnionego w
tabelach
przyporządkowania mogłaby spowodować
poważne uszkodzenia w
samochodzie.
Skontaktować się z
ASO sieci CITROËN
lub z

warsztatem specjalistycznym.
Instalacja osprzętu elektrycznego
Układ elektryczny w pojeździe został
tak skonstruowany, aby działał
z
w

yposażeniem seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia lub
osprzętu elektrycznego w
pojeździe należy
skontaktować się z
ASO sieci CITROËN lub
z
warsztatem specjalistycznym.
CITROËN nie ponosi odpowiedzialności
za koszty związane z naprawą pojazdu
lub usterkę spowodowaną instalacją
osprzętu spoza oferty CITROËNA
i
zainstalowanego niezgodnie
z
zaleceniami. W szczególności dotyczy
to urządzeń, których łączny pobór prądu
przekracza 10
mil

iamperów.
Bezpieczniki w d esce
rozdzielczej
Dostęp do bezpieczników
2 skrzynki bezpieczników znajdują się w dolnej
c zęści deski rozdzielczej pod kierownicą.
F

O
dpiąć pokrywę, pociągając lewą górną
część, a
potem prawą.
Dwie skrzynki bezpieczników znajdują się
w
dolnej części deski rozdzielczej w schowku.F

O
tworzyć schowek.
F
O
dpiąć pokrywę skrzynki bezpieczników.
W
